o型圈沟槽设计尺寸

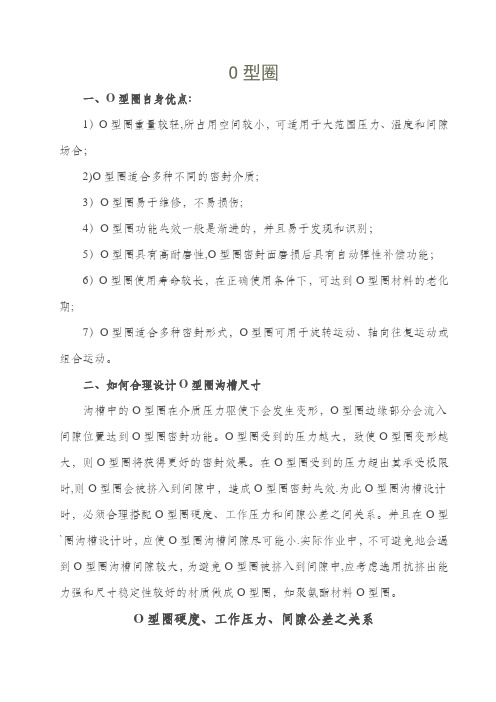

O型圈一、O型圈自身优点:1）O型圈重量较轻,所占用空间较小，可适用于大范围压力、温度和间隙场合；2)O型圈适合多种不同的密封介质;3）O型圈易于维修，不易损伤;4）O型圈功能失效一般是渐进的，并且易于发现和识别；5）O型圈具有高耐磨性,O型圈密封面磨损后具有自动弹性补偿功能；6）O型圈使用寿命较长，在正确使用条件下，可达到O型圈材料的老化期;7）O型圈适合多种密封形式，O型圈可用于旋转运动、轴向往复运动或组合运动。

二、如何合理设计O型圈沟槽尺寸沟槽中的O型圈在介质压力驱使下会发生变形，O型圈边缘部分会流入间隙位置达到O型圈密封功能。

O型圈受到的压力越大，致使O型圈变形越大，则O型圈将获得更好的密封效果。

在O型圈受到的压力超出其承受极限时,则O型圈会被挤入到间隙中，造成O型圈密封失效.为此O型圈沟槽设计时，必须合理搭配O型圈硬度、工作压力和间隙公差之间关系。

并且在O型`圈沟槽设计时，应使O型圈沟槽间隙尽可能小.实际作业中，不可避免地会遇到O型圈沟槽间隙较大，为避免O型圈被挤入到间隙中,应考虑选用抗挤出能力强和尺寸稳定性较好的材质做成O型圈，如聚氨酯材料O型圈。

O型圈硬度、工作压力、间隙公差之关系三、O型圈使用与O型圈保管-注意事项1）O型圈一般不可重复使用;2)O型圈装入沟槽中时，注意不要将O型圈发生扭曲;3）O型圈安装时，可考虑在沟槽及O型圈上涂上密封介质；4）O型圈在不使用的情况下尽量不要打开O型圈原包装,以免O型圈上附着有灰尘或混入异物可能造成O型圈损伤；5）O型圈应尽量避免阳光直射或放置在锅炉等高温热源附近以免促使O型圈老化；6）O型圈应避免捆扎挂在针或金属线上以免O型圈变形及唇口端损伤;7）需要特别说明的是：O型圈在保管时偶尔会出现变色的情况，即O 型圈表面产生白粉,此种情况不会对O型圈的功能产生不良影响.O型密封圈沟槽尺寸o型密封圈沟槽尺寸(单位：mm)截面直径w径向动态和静态仅限于轴向密封半径沟槽深度E1+0.06沟槽宽度沟槽深度E2+0。

o型圈沟槽尺寸
沟槽尺寸是指沟槽的宽度和深度。

在具体的制图标注中，一般会以沟槽宽度 x 沟槽深度的形式进行标注。

沟槽尺寸的设计需要考虑多个因素，包括工作环境、材料属性、装配要求等。

具体的沟槽尺寸会根据具体的使用要求和设计要素来确定。

对于O型圈（O-ring）的沟槽尺寸，常见的主要参数有内径（ID）和横截面直径（CS）。

O型圈的沟槽宽度一般需要留出一定的余量，以便于圈被压入沟槽时能够填满并形成密封。

一般沟槽宽度会比圈的横截面直径大一些，通常留出10%~15%的余量。

例如，如果O型圈的
横截面直径为10mm，则沟槽宽度一般可以设计为
11mm~11.5mm。

沟槽的深度也会根据实际情况进行设计。

沟槽深度需要足够容纳O型圈，以保证良好的密封性能。

一般来说，沟槽深度可
根据主要材料的良好适应性、沟槽结构的强度和安装要求等因素来确定。

需要注意的是，沟槽尺寸的设计可能会因不同的工程需求而有所不同，因此具体的沟槽尺寸要根据具体的设计要求和工程需要进行确定。

o型圈沟槽尺寸标准
一、强度标准
外侧圈沟槽强度根据表（1）中给出：
表1 所用材料有关抗拉强度（MPa）及SE（%）材料加工方法抗拉强度/MPa SE/% HD590 普通过硬状态 1100–1450 ≤1.0 H450 高性能过硬状态 1350–1600 ≤0.7
二、精度标准
1、外侧圈沟槽加工精度按ISO987中的法兰精度等级，其精度等级如表2所示：
表1 外侧圈沟槽尺寸要求尺寸/mm H6 2H6 a b c d<e d 限界尺寸偏差
±0.04 ±0.02 0-10 0～1 0-10 0-4 0-4 0-4 ＞10 ＞1 ≥10 ≥4 ≥4 ≥4 ±0.05 ±0.025
三、加工方法
外侧圈沟槽分为内槽和外槽，它们可以通过多种加工方法实现：
（1）内槽可以采用钻床和切削头加工，切削头可以用于精确加工小角度内槽；
（2）外槽可以采用切削头加工，拉刀机进行大型外槽加工；
（3）圆柱轴可以采用拉刀机和摩擦刀加工，以便满足大型加工工件的需求；
（4）金属材料的外侧圈沟槽可以采用水刀加工技术，这可以满足对精密部件的加工要求。

四、防呆设计
外侧圈沟槽容易出现行程防呆问题，为了避免此问题，可以采取以下措施：
（1）设置工件的锁紧夹具，利用它将工件锁定在CNC机器主轴上；
（2）在程序中设定加工范围，也就是距离中心点的偏移量；
（3）编写程序时要考虑工序偏差，程序中可以设定几何特征的复杂度；
（4）当出现防呆情况时，要及时终止程序，以确保加工的安全；
（5）部件的型号要以图纸为依据，利用图纸中的尺寸标记和标准进行精度检验。

O形圈三角沟槽设计把O形圈挤在法兰盘或螺栓头颈部的三角形沟槽中进行密封，其密封效果很好。

对于使用GB1235-76标准O形圈的沟槽，可直接按照标准规定的尺寸进行设计。

对于执行GB3452.1-94标准的O形圈，因为其沟槽标准GB3452.3-87中并未涉及三角形沟槽，可参考下表设计，也可按A=1.3～1.4W（W即O形圈断面直径）设计三角形沟槽。

三角形沟槽参考尺寸由于这种密封形式的压缩量很大，O形圈使用一段时间后就产生很大的永久变形，所以使用后拆下来的O形圈不能再用。

GB1235-76（试行）“O”形橡胶密封圈的尺寸问题“O”形橡胶密封圈的尺寸有很多标准，目前在国内常用的标准有两个：GB3452.1-92和较早制订的GB1235-76(试行)。

GB3452.1-92《液压气动用O形橡胶密封圈尺寸系列》是等效采用国际标准制订的，对“O”形圈只规定了内径和截面直径两个尺寸，含义十分清楚，一般不会搞错。

但GB1235-76(试行)《O形橡胶密封圈》与之不同，下表摘自该标准5×1.9至14×1.9部分：GB1235-76(试行)《O形橡胶密封圈》标准制订较早，该标准对O形圈规定了四个尺寸，分别是公称外径、公称内径、实际内径和断面直径。

在这个标准中断面直径含义明确，不会搞错；公称外径和断面直径共同组成了O形圈的规格；但公称外径、公称内径和实际内径三者中只有实际内径才和O形圈的真实尺寸对应。

这也就是说，对于按GB3452.1-92《液压气动用O形橡胶密封圈尺寸系列》生产的Ｏ形橡胶密封圈，当我们进行进货检查时，直接按照标准检查内径和截面直径即可，要注意的只是尽可能避免测量力对Ｏ形圈尺寸的影响，实际操作时应尽可能使用工具显微镜、投影仪等非接触测量仪器，也可采用锥棒等专用量具以提高测量精度。

而对于按GB1235-76(试行)《O形橡胶密封圈》标准生产的Ｏ形橡胶密封圈，则应按标准中规定的实际内径和断面直径进行检查。

o型密封圈尺寸与沟槽尺寸计算O型密封圈是一种常见的密封材料，用于防止液体或气体泄漏。

在工程设计和制造中，确定O型密封圈的尺寸与沟槽尺寸是非常重要的，因为它们直接影响着密封件的性能和使用寿命。

本文将从O型密封圈尺寸与沟槽尺寸的计算方法、影响因素和实际应用等方面展开深入探讨。

一、O型密封圈尺寸的计算方法1. 内径（ID）的计算O型密封圈的内径是指其横截面内圆的直径，通常采用公称线径的方式表示。

内径的计算通常根据密封圈的用途和安装环境来确定，一般可以通过以下公式进行计算：ID = 孔径直径 - (2×压缩量)2. 横截面直径（CS）的计算O型密封圈的横截面直径是指其横截面上圆形部分的直径，也是O型密封圈的公称尺寸之一。

横截面直径的计算通常采用以下公式：CS = ID + (2×压缩量)3. 压缩量的确定O型密封圈在安装后会受到挤压变形，这种变形即为压缩量。

压缩量的确定需要考虑到密封件材料的硬度、弹性模量和工作环境的温度等因素，并通过实验或经验进行确定。

二、沟槽尺寸的计算方法1. 沟槽宽度（W）的计算O型密封圈安装在沟槽中，沟槽的宽度对于密封圈的安装和工作效果至关重要。

沟槽宽度的计算通常考虑到密封圈的压缩量和安装方式，并通过以下公式进行计算：W = CS + (2×压缩量) - (2×余量)2. 沟槽深度（D）的计算沟槽深度是指沟槽的横截面厚度，其计算通常需要考虑到密封圈的横截面直径和安装方式，并通过以下公式进行计算：D = CS + (2×压缩量)三、影响因素1. 温度温度是影响O型密封圈尺寸和沟槽尺寸的重要因素之一。

在不同温度下，O型密封圈的硬度、弹性模量和压缩量都会发生变化，因此需要对其进行相应的修正和计算。

2. 压力工作环境中的压力也会对O型密封圈的尺寸和沟槽尺寸产生影响。

在高压环境下，密封圈的压缩量会增加，因此需要根据实际工作压力对其尺寸进行调整和计算。
