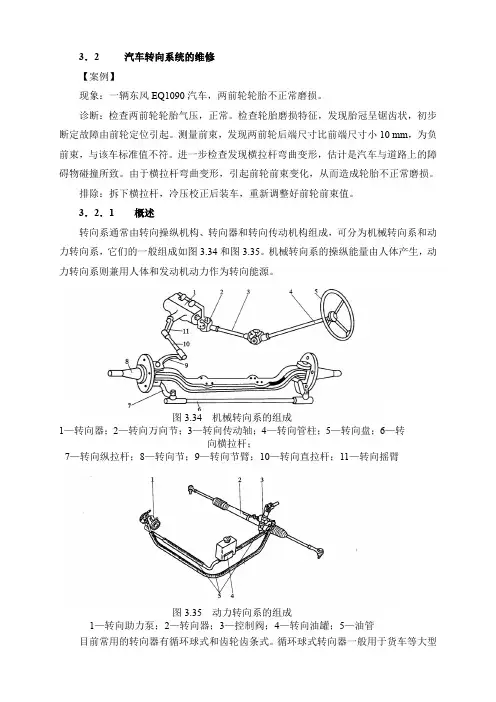

3．2 汽车转向系统的维修【案例】现象：一辆东风EQ1090汽车，两前轮轮胎不正常磨损。
诊断：检查两前轮轮胎气压，正常。
检查轮胎磨损特征，发现胎冠呈锯齿状，初步断定故障由前轮定位引起。
测量前束，发现两前轮后端尺寸比前端尺寸小10 mm，为负前束，与该车标准值不符。
进一步检查发现横拉杆弯曲变形，估计是汽车与道路上的障碍物碰撞所致。
由于横拉杆弯曲变形，引起前轮前束变化，从而造成轮胎不正常磨损。
排除：拆下横拉杆，冷压校正后装车，重新调整好前轮前束值。
3．2．1概述转向系通常由转向操纵机构、转向器和转向传动机构组成，可分为机械转向系和动力转向系，它们的一般组成如图3.34和图3.35。
机械转向系的操纵能量由人体产生，动力转向系则兼用人体和发动机动力作为转向能源。
图3.34 机械转向系的组成1—转向器；2—转向万向节；3—转向传动轴；4—转向管柱；5—转向盘；6—转向横拉杆；7—转向纵拉杆；8—转向节；9—转向节臂；10—转向直拉杆；11—转向摇臂图3.35 动力转向系的组成1—转向助力泵；2—转向器；3—控制阀；4—转向油罐；5—油管目前常用的转向器有循环球式和齿轮齿条式。
循环球式转向器一般用于货车等大型车辆；齿轮齿条式转向器由于结构紧凑，传动机构简单，在乘用车上得到广泛使用，有的乘用车上还加装了动力转向机构。
3．2．2转向系故障诊断机械转向系的常见故障部位主要有：转向盘自由行程、转向传动机构连接处、转向器等。
机械转向系的常见故障主要包括：转向沉重，转向盘自由行程过大和转向轮抖动。
1．转向沉重（1）故障现象汽车行驶中，驾驶员向左、右转动转向盘时，感到沉重费力，无回正感；汽车低速转弯行驶和调头时，转动转向盘感到非常沉重，甚至打不动。
（2）故障主要原因及处理方法转向沉重的根本原因是转向轮气压不足或定位不准，转向系传动链中出现配合过紧或卡滞而引起摩擦阻力增大。
具体原因主要有：①转向轮轮胎气压不足，应按规定充气。
载重汽车转向系统结构设计学校：湘潭大学学院：兴湘学院专业：机械设计制造及其自动化姓名：张浩学号：2010963237指导老师：刘柏希老师摘要论文主要阐述了转向系统的设计。
汽车转向系统是汽车的重要组成部分，它直接影响汽车行驶的安全性，其质量严重影响汽车的操纵稳定性。
随着汽车工业的发展，汽车转向系统也在不断的得到改进，虽然电子转向系统已经开始使用，但是传统的机械转向系统依然起着主导作用。
转向系统由于其自身的特点被广泛运用于各类汽车之中。
本文重点设计了转向系统，并对转向系统零件强度、刚度进行了校核，同时还对转向系统计算载荷进行确定，同时对转向系统的其他主要零部件进行了结构设计，同样也对所设计的转向机构进行了分析和研究。
实现了转向系统结构简单紧凑，轴向尺寸短，且零件数目少的优点又能增加助力，从而实现了汽车转向的稳定性和灵敏性。
最后运用三维设计软件对所设计的结构进行了三维模型的建立，通过三维模型的设计与建立，更进一步的验证了所设计结构的合理性。
关键词：转向系统；转向系统；机械转向；转向；液压助力AbstractThis paple mainly tell about the design of circulation ball steering system. Redirector,an important component of the automobile,which is the key assembly decided the safety of the automobile. It seriously affected the quality of the vehicle handing and stability. Along with the development of the auto industry,automobile steering gear is continuously improved, although the electronic steering gear has began to use ,but the traditional mechanical steering gear is still p lays a leading role. Circulation ball type steering system has been widely used in various cars as of its characteristics.This paper designs the circulating ball type steering gear and steering parts strength and stiffness for the checking, but also to determine steering system computational load, at the same time to the other main parts of steering system structure design, also in the design of steering mechanism is analyzed and studied. Implements the redirector simple and compact structure, short axial dimensions, and the advantage of less parts number and can increase power, so as to realize the vehicle steering stability and sensitivity. Finally by using the 3 d design software to design 3 d model of structure, through the design and build 3 d model, further verify the rationality of the design structure.Key words: Steering gear; Steering system; Mechanical steering; Circulating ball type; The hydraulic power目录1 绪论 (1)1.1转向系统的使用背景 (1)1.2转向系统的研究意义 (1)1.3国内外研究现状 (2)1.4主要研究工作 (3)2 转向系统工作原理及其特点 (5)2.1转向系统概述 (5)2.2转向系统特点 (7)3 转向系统主要性能参数 (9)3.1转向系统的效率 (9)3.2传动比的变化特性 (11)3.3转向系统传动副的传动间隙△t (13)3.4转向系统计算载荷的确定 (13)4 转向系统的尺寸参数计算 (15)4.1主要尺寸参数的选择 (15)4.2变厚齿扇 (20)4.3转向系统零件强度计算 (25)4.4转向系统的润滑方转向和密封类型的选择 (27)5 转向传动机构设计 (28)5.1转向传动机构原理 (28)5.2转向梯形的布置 (29)5.3转向梯形机构尺寸的初步确定 (29)5.4梯形校核 (29)5.5转向传送机构的臂、杆与球销 (30)5.6转向横拉杆及其端部 (31)5.7杆件设计结果 (32)6 转向系统的其它部分 (33)6.1万向传动装置 (33)6.2传动轴与中间支承 (35)6.3动力转向机构设计 (35)6.4汽车转向系统的日常维护 (37)7 转向系统三维造型 (39)7.1 solidworks简介 (39)7.2转向系统的三维装配设计 (39)8 结论 (41)参考文献 (42)致谢 (43)毕业设计（论文）知识产权声明............................................ 错误！未定义书签。
