美能达 Minolta 故障代码总汇

  • 格式：doc
  • 大小：32.50 KB
  • 文档页数：5

美能达 Minolta 故障代码总汇2008年10月11日星期六下午 09:22美能达 MINOLTA EP-6000 二手复印机维修诊断故障代码C00XX 表示驱动系统故障C0000 定影电机ON故障定影电机ON信号="1"后定影电机锁住信号保持"1"达1.2秒C0001 定影电机OFF故障定影电机ON信号="0"(电机OFF)后定影电机锁住信号保持"0"达5秒C0010 OPC鼓电机ON故障主板PJ6A-13,OPC鼓电机电机ON信号="0"后,PJ6A-12,OPC鼓电机锁住信号保持"1"达1.0秒C0011 OPC鼓电机OFF故障主板PJ6A-13,OPC鼓电机电机ON信号="1"(电机OFF)后,PJ6A-12,OPC鼓电机锁住信号保持"0"达5秒C0020 槎纸电机ON故障槎纸电机电机ON信号="1"后,槎纸电机锁住信号保持"1"达1.0秒C0021 槎纸电机OFF故障槎纸电机ON信号="0"(电机OFF)后,槎纸电机锁住信号保持"0"1.5秒C0040 真空吸风扇真空吸风扇电机ON信号="1"后,真空吸风扇电机锁住信号保持"1"达2.0秒C0042 供粉部分真空吸风扇ON故障供粉部分真空吸风扇电机ON信号="1"后,供粉部分真空吸风扇电机锁住信号保持"1"达2.0秒C0043 供粉部分真空吸风扇OFF故障供粉部分真空吸风扇电机ON信号="0"(电机OFF)后,供粉部分真空吸风扇电机锁住信号保持"0"达10秒C004A 光学冷却风扇ON故障光学冷却风扇电机ON信号="24V"后,光学冷却风扇电机锁住信号保持"1"达2.0秒(电机ON="0")C004B 光学冷却风扇OFF故障光学冷却风扇电机ON信号="0V"(电机OFF)后,光学冷却风扇电机锁住信号保持"0"达10秒(电机ON="0")C004C 定影排风扇ON故障定影排风扇电机M8 ON信号="1"后,定影排风扇电机锁住信号保持"1"达2秒C004D 定影排风扇OFF故障定影排风扇电机M8 ON信号="0"(电机OFF)后,定影排风扇电机锁住信号保持"0"达2秒C004E 电源冷却风扇ON故障电源冷却风扇电机ON信号="1"后,电源冷却风扇电机锁住信号保持"1"达2秒C004F 电源冷却风扇OFF故障电源冷却风扇电机ON信号="0"(电机OFF)后,电源冷却风扇电机锁住信号保持"0"达10秒C0070 主加粉电机M14 ON故障主加粉电机M14 ON信号="1"后,粉瓶原位传感器PC30输出信号保持"0"达5秒;粉瓶原位传感器PC30输出信号变"1"后超过10秒; C0071 主加粉电机M14 OFF故障主加粉电机M14 ON信号="0"(电机OFF)后,粉瓶原位传感器PC30输出信号保持"0"达2秒C0072 副加粉电机M15 ON故障当前T/C比率,比"AITC传感器控制T/C的控制电平设置"低2%,面板加粉指示灯未点亮,副加粉电机M15 ON进行补粉220秒后T/C比率未达到2%C0080 同步辊电机OFF故障C01XX 表示鼓主充,转/分电极丝清洁故障部分C0100 主充电极丝清洁电机ON故障主充电极丝清洁电机ON信号="1"后,主充电极丝清洁器原位传感器PC54信号保持"0"达7秒;电机返回旋转,主充电极丝清洁器原位传感器PC54信号保持"1"达20秒;C0110 转/分电极丝清洁电机ON故障转/分电极丝清洁电机ON信号="1"后,转/分电极丝清洁器原位传感器PC55信号保持"0"达7秒;电机返回旋转,转/分电极丝清洁器原位传感器PC55信号保持"1"达20秒;C02表示：鼓主充,转/分高压电晕故障C0200 主充高压电晕故障主充高压电晕ON信号="1"后,主充高压电晕短路电流检测信号(SCD1)未变低达600毫秒C0210 转/分高压电晕故障转/分高压电晕ON信号="1"后,转/分高压电晕短路电流检测信号(SCD2)未变低达600毫秒C04表示：曝光灯C0400 曝光灯ON故障曝光灯LA1,ON和扫描始后图象前沿信号(BASE)变低,AE 传感器输出电压未达到4.27VC0410 曝光灯ON异常故障扫描原位传感器PC1变低,AE传感器输出电压≤3.9V 达0.6秒;尺寸复位开关S7(原稿盖关闭)保持低,扫描原位传感器PC1保持高AE传感器输出电压≤3.9V达0.6秒C05XX表示定影单元故障C0500 上辊定影予热故障电源开关S1,ON或打开/关闭前门上辊定影温度130秒未达到60度;达到60度,150秒未达到120度;达到120度140秒未达到170度;达到170度180秒未达到190度;离开节电模式后120秒未达到190度C0510 上辊定影温度变低予热完成后，上辊温度降低到150度以下达5秒C0511 下辊定影温度变低予热完成后，下辊温度降低到140度以下达15分C0520 上辊定影温度过高予热完成后，上辊温度超过210度以上达5秒C05XX表示定影单元故障C0521 下辊定影温度过高予热完成后，下辊温度超过220度以上达5秒C0522 上定影热敏电阻故障予热完成后，上辊热敏电阻TH1输出电压降低到0.16以下达1秒C0523 下定影热敏电阻故障予热完成后，下辊热敏电阻TH2输出电压降低到0.16以下达1秒C0540 定影辊热敏电阻负载故障定影辊热敏电阻连接器设置信号保持高达4秒C06XX 表示光学部分故障C0600 扫描电机故障C0601 扫描控制板C0610 镜头X向移动电机故障C0611 镜头Y向移动电机故障C0650 扫描原位传感器故障扫描开始后的一定时间扫描原位传感器PC1未变成"1";扫描返回后的一定时间扫描原位传感器PC1未变成"0";C0660 扫描器过载故障当SHOME信号变低直到检测到TRON变低,扫描电机未从加速变成恒速C06F0 SHOME信号未变低C06F1 SHOME信号未变高扫描控制板:扫描原位信号SHOME变低后7秒,扫描原位信号SHOME未变高C06F2 BASE信号未变低扫描控制板:扫描原位信号SHOME变高后5秒,图象前沿信号BASE未变低C06F3 BASE信号未变高扫描控制板:予扫描期间,TRON信号变低后5秒BASE信号未变高C06F4 TRON信号未变低扫描控制板:予扫描期间,图象前沿信号BASE变低后5秒,TRON信号未变低;复印期间,扫描原位信号SHOME变高后5秒,TRON信号未变低C06F5 TRON信号未变高扫描控制板:予扫描期间,图象前沿信号BASE变高后5秒,TRON信号未变高C06F6 SCEND信号未变低扫描控制板:予扫描期间,TRON信号变高后5秒,扫描结束信号SCEND未变低;复印期间,扫描原位信号SHOME变高后5秒,扫描结束信号SCEND未变低C06F7 SCEND信号未变高扫描控制板:扫描结束信号SCEND变低后5秒,扫描结束信号SCEND未变高C09XX 表示纸路部位故障C0900 第2纸盘上限传感器故障C0904 第2纸盘下降故障(英制）C0910 第2纸盘提升传感器故障C0911 第2纸盘下降故障（英制）C0912 第2纸盘下降/锁住故障C0913 第2纸盘锁住故障（英制）C0914 第2纸盘提升电机故障C0916 第2纸盘锁释放故障(英制)C0920 第1纸盘提升传感器故障C0921 第1纸盘下降故障（英制）C0922 第1纸盘下降/锁住(英制）C0923 第1纸盘锁住故障C0924 第1纸盘提升电机故障C0926 第1纸盘锁住释放故障C0990 LCC主纸盘向上移动故障C0991 LCC主纸盘向下移动故障C0992 LCC主纸盘向上移动故障C0993 LCC主纸盘向下移动故障C0994 第3纸盘升/降电机故障C0996 第3纸盘锁住释放故障C0998 移动器传输故障C0999 移动器返回故障C099A 移动器传输故障C099B 移动器返回故障C099C 移动器电机故障C0bXX 表示分页器(S-206)/分页装订器(ST-207)故障C0B00 输送驱动故障S-206/ST-207C0B01 输送驱动故障S-206/ST-207C0B10 装订纸夹移动故障ST-207C0B11 装订纸夹移动故障ST-207C0B12 装订纸夹移动故障ST-207C0B13 装订纸夹移动故障ST-207C0B30 拍纸电机故障(拍纸杆在原位)ST-207C0B31 拍纸电机故障(拍纸杆在原位)ST-207C0B50 装订电机故障(装订杆在原位)ST-207C0B51 装订电机故障(装订杆在原位)ST-207C0B52 装订动作故障ST-207C0B60 斗移动电机故障S-206/ST-207C0B61 斗移动电机故障S-206/ST-207C0B62 斗移动电机故障S-206/ST-207C0B63 斗移动电机故障S-206/ST-207C0B64 斗移动电机故障S-206/ST-207C0B65 斗移动电机故障S-206/ST-207C0B70 打孔故障ST-207C0B71 打孔故障ST-207C0d表示：双面单元C0D00 双面侧边拍纸板原位传感器故障C0D20 双面后边拍纸板原位传感器故障C0D50 双面单元驱动电机ON故障C0D51 双面单元驱动电机OFF故障C0E表示：消电灯C0E00 主消电灯ON故障C0E20 图象消电灯ON故障C0FXX 表示传感器故障C0F01 主消电灯异常ONC0F02 原稿尺寸检测板C0F10 AE传感器板故障扫描在原位;曝光灯OFF;进稿器AFR-9盖关闭AE传感器输出电压要低于0.18VC0F20 自动图象浓度传感器(AIDC)C0F21 自动图象浓度传感器(AIDC)C0F23 自动图象浓度传感器(AIDC)曝光C0F30 自动墨粉浓度传感器(ATDC)C0F31 自动墨粉浓度传感器(ATDC)C0F66 手进纸宽度参考位置故障C0F79 纸空传感器故障C0FE1 原稿尺寸传感器故障C0FE2 原稿尺寸传感器故障C0FE3 原稿尺寸传感器故障C0FE4 原稿尺寸传感器故障C0FE5 原稿尺寸传感器故障C0FE6 原稿尺寸传感器故障C0FE7 原稿尺寸传感器故障C0FE8 原稿尺寸传感器故障C0FE9 原稿尺寸传感器故障C0FEA 原稿尺寸传感器故障C1FEB 原稿尺寸传感器故障C2FEC 原稿尺寸传感器故障C3FED 原稿尺寸传感器故障C4FEE 原稿尺寸传感器故障C5FEF 原稿尺寸传感器故障。

合集下载

美能达维修代码大全

美能达维修代码大全

美能达维修代码大全（复印机维修操作工必备）故障代码:F10-1PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V 【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V 【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。

美能达 Minolta 故障代码总汇

美能达 Minolta 故障代码总汇

美能达 Minolta 故障代码总汇2008年10月11日星期六下午 09:22美能达 MINOLTA EP-6000 二手复印机维修诊断故障代码C00XX 表示驱动系统故障C0000 定影电机ON故障定影电机ON信号="1"后定影电机锁住信号保持"1"达1.2秒C0001 定影电机OFF故障定影电机ON信号="0"(电机OFF)后定影电机锁住信号保持"0"达5秒C0010 OPC鼓电机ON故障主板PJ6A-13,OPC鼓电机电机ON信号="0"后,PJ6A-12,OPC鼓电机锁住信号保持"1"达1.0秒C0011 OPC鼓电机OFF故障主板PJ6A-13,OPC鼓电机电机ON信号="1"(电机OFF)后,PJ6A-12,OPC鼓电机锁住信号保持"0"达5秒C0020 槎纸电机ON故障槎纸电机电机ON信号="1"后,槎纸电机锁住信号保持"1"达1.0秒C0021 槎纸电机OFF故障槎纸电机ON信号="0"(电机OFF)后,槎纸电机锁住信号保持"0"1.5秒C0040 真空吸风扇真空吸风扇电机ON信号="1"后,真空吸风扇电机锁住信号保持"1"达2.0秒C0042 供粉部分真空吸风扇ON故障供粉部分真空吸风扇电机ON信号="1"后,供粉部分真空吸风扇电机锁住信号保持"1"达2.0秒C0043 供粉部分真空吸风扇OFF故障供粉部分真空吸风扇电机ON信号="0"(电机OFF)后,供粉部分真空吸风扇电机锁住信号保持"0"达10秒C004A 光学冷却风扇ON故障光学冷却风扇电机ON信号="24V"后,光学冷却风扇电机锁住信号保持"1"达2.0秒(电机ON="0")C004B 光学冷却风扇OFF故障光学冷却风扇电机ON信号="0V"(电机OFF)后,光学冷却风扇电机锁住信号保持"0"达10秒(电机ON="0")C004C 定影排风扇ON故障定影排风扇电机M8 ON信号="1"后,定影排风扇电机锁住信号保持"1"达2秒C004D 定影排风扇OFF故障定影排风扇电机M8 ON信号="0"(电机OFF)后,定影排风扇电机锁住信号保持"0"达2秒C004E 电源冷却风扇ON故障电源冷却风扇电机ON信号="1"后,电源冷却风扇电机锁住信号保持"1"达2秒C004F 电源冷却风扇OFF故障电源冷却风扇电机ON信号="0"(电机OFF)后,电源冷却风扇电机锁住信号保持"0"达10秒C0070 主加粉电机M14 ON故障主加粉电机M14 ON信号="1"后,粉瓶原位传感器PC30输出信号保持"0"达5秒;粉瓶原位传感器PC30输出信号变"1"后超过10秒; C0071 主加粉电机M14 OFF故障主加粉电机M14 ON信号="0"(电机OFF)后,粉瓶原位传感器PC30输出信号保持"0"达2秒C0072 副加粉电机M15 ON故障当前T/C比率,比"AITC传感器控制T/C的控制电平设置"低2%,面板加粉指示灯未点亮,副加粉电机M15 ON进行补粉220秒后T/C比率未达到2%C0080 同步辊电机OFF故障C01XX 表示鼓主充,转/分电极丝清洁故障部分C0100 主充电极丝清洁电机ON故障主充电极丝清洁电机ON信号="1"后,主充电极丝清洁器原位传感器PC54信号保持"0"达7秒;电机返回旋转,主充电极丝清洁器原位传感器PC54信号保持"1"达20秒;C0110 转/分电极丝清洁电机ON故障转/分电极丝清洁电机ON信号="1"后,转/分电极丝清洁器原位传感器PC55信号保持"0"达7秒;电机返回旋转,转/分电极丝清洁器原位传感器PC55信号保持"1"达20秒;C02表示：鼓主充,转/分高压电晕故障C0200 主充高压电晕故障主充高压电晕ON信号="1"后,主充高压电晕短路电流检测信号(SCD1)未变低达600毫秒C0210 转/分高压电晕故障转/分高压电晕ON信号="1"后,转/分高压电晕短路电流检测信号(SCD2)未变低达600毫秒C04表示：曝光灯C0400 曝光灯ON故障曝光灯LA1,ON和扫描始后图象前沿信号(BASE)变低,AE 传感器输出电压未达到4.27VC0410 曝光灯ON异常故障扫描原位传感器PC1变低,AE传感器输出电压≤3.9V 达0.6秒;尺寸复位开关S7(原稿盖关闭)保持低,扫描原位传感器PC1保持高AE传感器输出电压≤3.9V达0.6秒C05XX表示定影单元故障C0500 上辊定影予热故障电源开关S1,ON或打开/关闭前门上辊定影温度130秒未达到60度;达到60度,150秒未达到120度;达到120度140秒未达到170度;达到170度180秒未达到190度;离开节电模式后120秒未达到190度C0510 上辊定影温度变低予热完成后，上辊温度降低到150度以下达5秒C0511 下辊定影温度变低予热完成后，下辊温度降低到140度以下达15分C0520 上辊定影温度过高予热完成后，上辊温度超过210度以上达5秒C05XX表示定影单元故障C0521 下辊定影温度过高予热完成后，下辊温度超过220度以上达5秒C0522 上定影热敏电阻故障予热完成后，上辊热敏电阻TH1输出电压降低到0.16以下达1秒C0523 下定影热敏电阻故障予热完成后，下辊热敏电阻TH2输出电压降低到0.16以下达1秒C0540 定影辊热敏电阻负载故障定影辊热敏电阻连接器设置信号保持高达4秒C06XX 表示光学部分故障C0600 扫描电机故障C0601 扫描控制板C0610 镜头X向移动电机故障C0611 镜头Y向移动电机故障C0650 扫描原位传感器故障扫描开始后的一定时间扫描原位传感器PC1未变成"1";扫描返回后的一定时间扫描原位传感器PC1未变成"0";C0660 扫描器过载故障当SHOME信号变低直到检测到TRON变低,扫描电机未从加速变成恒速C06F0 SHOME信号未变低C06F1 SHOME信号未变高扫描控制板:扫描原位信号SHOME变低后7秒,扫描原位信号SHOME未变高C06F2 BASE信号未变低扫描控制板:扫描原位信号SHOME变高后5秒,图象前沿信号BASE未变低C06F3 BASE信号未变高扫描控制板:予扫描期间,TRON信号变低后5秒BASE信号未变高C06F4 TRON信号未变低扫描控制板:予扫描期间,图象前沿信号BASE变低后5秒,TRON信号未变低;复印期间,扫描原位信号SHOME变高后5秒,TRON信号未变低C06F5 TRON信号未变高扫描控制板:予扫描期间,图象前沿信号BASE变高后5秒,TRON信号未变高C06F6 SCEND信号未变低扫描控制板:予扫描期间,TRON信号变高后5秒,扫描结束信号SCEND未变低;复印期间,扫描原位信号SHOME变高后5秒,扫描结束信号SCEND未变低C06F7 SCEND信号未变高扫描控制板:扫描结束信号SCEND变低后5秒,扫描结束信号SCEND未变高C09XX 表示纸路部位故障C0900 第2纸盘上限传感器故障C0904 第2纸盘下降故障(英制）C0910 第2纸盘提升传感器故障C0911 第2纸盘下降故障（英制）C0912 第2纸盘下降/锁住故障C0913 第2纸盘锁住故障（英制）C0914 第2纸盘提升电机故障C0916 第2纸盘锁释放故障(英制)C0920 第1纸盘提升传感器故障C0921 第1纸盘下降故障（英制）C0922 第1纸盘下降/锁住(英制）C0923 第1纸盘锁住故障C0924 第1纸盘提升电机故障C0926 第1纸盘锁住释放故障C0990 LCC主纸盘向上移动故障C0991 LCC主纸盘向下移动故障C0992 LCC主纸盘向上移动故障C0993 LCC主纸盘向下移动故障C0994 第3纸盘升/降电机故障C0996 第3纸盘锁住释放故障C0998 移动器传输故障C0999 移动器返回故障C099A 移动器传输故障C099B 移动器返回故障C099C 移动器电机故障C0bXX 表示分页器(S-206)/分页装订器(ST-207)故障C0B00 输送驱动故障S-206/ST-207C0B01 输送驱动故障S-206/ST-207C0B10 装订纸夹移动故障ST-207C0B11 装订纸夹移动故障ST-207C0B12 装订纸夹移动故障ST-207C0B13 装订纸夹移动故障ST-207C0B30 拍纸电机故障(拍纸杆在原位)ST-207C0B31 拍纸电机故障(拍纸杆在原位)ST-207C0B50 装订电机故障(装订杆在原位)ST-207C0B51 装订电机故障(装订杆在原位)ST-207C0B52 装订动作故障ST-207C0B60 斗移动电机故障S-206/ST-207C0B61 斗移动电机故障S-206/ST-207C0B62 斗移动电机故障S-206/ST-207C0B63 斗移动电机故障S-206/ST-207C0B64 斗移动电机故障S-206/ST-207C0B65 斗移动电机故障S-206/ST-207C0B70 打孔故障ST-207C0B71 打孔故障ST-207C0d表示：双面单元C0D00 双面侧边拍纸板原位传感器故障C0D20 双面后边拍纸板原位传感器故障C0D50 双面单元驱动电机ON故障C0D51 双面单元驱动电机OFF故障C0E表示：消电灯C0E00 主消电灯ON故障C0E20 图象消电灯ON故障C0FXX 表示传感器故障C0F01 主消电灯异常ONC0F02 原稿尺寸检测板C0F10 AE传感器板故障扫描在原位;曝光灯OFF;进稿器AFR-9盖关闭AE传感器输出电压要低于0.18VC0F20 自动图象浓度传感器(AIDC)C0F21 自动图象浓度传感器(AIDC)C0F23 自动图象浓度传感器(AIDC)曝光C0F30 自动墨粉浓度传感器(ATDC)C0F31 自动墨粉浓度传感器(ATDC)C0F66 手进纸宽度参考位置故障C0F79 纸空传感器故障C0FE1 原稿尺寸传感器故障C0FE2 原稿尺寸传感器故障C0FE3 原稿尺寸传感器故障C0FE4 原稿尺寸传感器故障C0FE5 原稿尺寸传感器故障C0FE6 原稿尺寸传感器故障C0FE7 原稿尺寸传感器故障C0FE8 原稿尺寸传感器故障C0FE9 原稿尺寸传感器故障C0FEA 原稿尺寸传感器故障C1FEB 原稿尺寸传感器故障C2FEC 原稿尺寸传感器故障C3FED 原稿尺寸传感器故障C4FEE 原稿尺寸传感器故障C5FEF 原稿尺寸传感器故障。

美能达代码

美能达代码

信息码描述检测时间C03FF调整模式11的非适当设置对调整11进行的不正确设置。

C0500预热故障从启动预热起需要35秒钟才能使左定影辊的表面温度达到100℃。

达到100℃后还需要25秒钟才能使左定影辊的表面温度达到140℃。

在左定影辊表面温度达到140 ℃后还需要20秒钟以上才能完成预热循环140 ℃。

C0510定影温度过低待机状态下，左定影辊的表面温度保持在120℃以下的时间超过某一设定时间。

在某一打印循环内，左定影辊的表面温度保持在120℃以下的时间超过某一设定时间。

C0520定影温度过高左定影辊的表面温度保持在240 ℃以上的时间超过某一设定时间。

C0650扫描器原位感应器故障在扫描器原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达被通电且扫描运动序列已经开始执行到所设定的序列数，但扫描器原位感应器(PC6)还没有从低电平(LOW) 变到高电平(HIGH)。

C0000主马达故障主马达开始运转1秒钟后的任何时候，主马达(M1) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0045定影冷却风扇马达故障在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E电源冷却风扇马达故障在供电电源冷却风扇马达的远程信号维持在ON( 表示全速运转) 或OFF( 表示减速运转)期间，供电电源冷却风扇马达(M4)的锁定信号会连续维持1秒钟的高电平(HIGH)。

C0070主加粉马达故障在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续输出3.5秒钟的高电平(HIGH)信号。

在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续输出2秒钟的低电平(LOW) 信号。

C0210图像转印电压不正常在PC感光鼓保持静止状态时，在一给定的连续时间内图像转印电压会保持在100V以上。

C0B60分页格切换马达故障如果刚开始运行时上方原位感应器处在低电平(LOW)：当分页格切换马达(M1) 开始向前转动时，下方原位感应器(PC33) 处在低电平(LOW)。

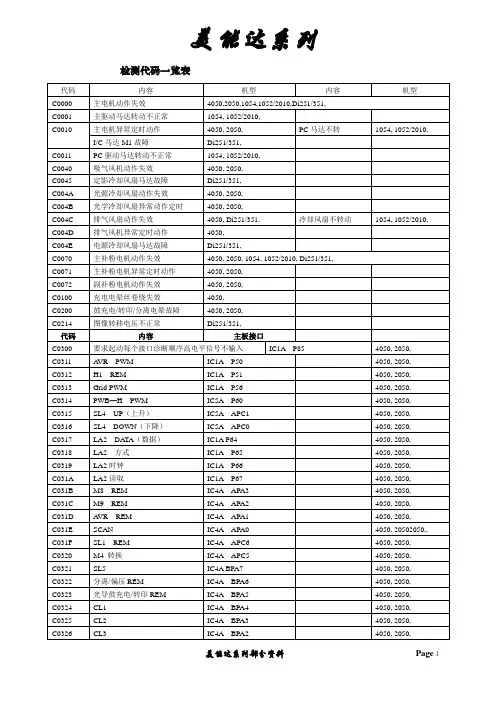

美能达系列复印机代码

美能达系列复印机代码


CL2
IC4A BPA3
CL3
IC4A BPA2
美能达系列部分资料
机型
1054, 1052/2010,
1054, 1052/2010,
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 20502050,, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050,
扫描器原始位置传感器 2 故障 碳粉补充马达转动不正常
第 3 纸盒限感应器失效(英制地 区)
美能达系列资料
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 4050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 1054, 1052/2010, 4050, 2050, Di251/351, Di251/351, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, Di251/351, 1054, 1052/2010, 1052/2010,
