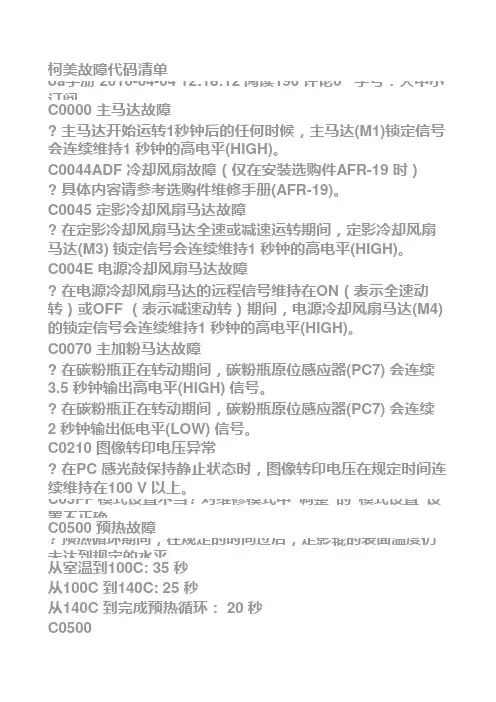

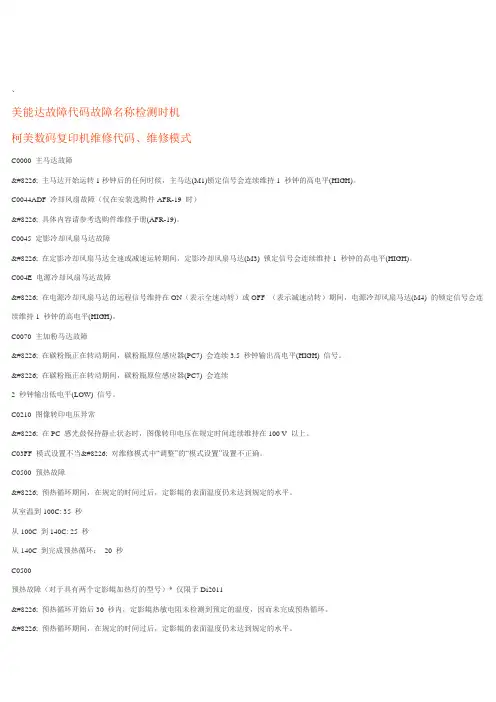

柯美数码复印机故障代码及维修模式发布人：佛山利民二手办公设备有限公司浏览428次【字号大中小】发布时间：2010年7月13日打印本页美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。
C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。
• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。
C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。
C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。
C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到6OC: 4 秒从6OC 到10OC: 2 秒从10OC 到13OC: 1 秒从13OC 到155C: 0.5 秒C0501预热故障2 （对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
从室温到60C: 7 秒从60C 到10OC: 2 秒从10OC 到13OC: 1 秒从130C 到155C: 0.5 秒C0510 定影故障（定影温度异常低）• 待机状态下，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。
• 打印循环期间，定影辊热敏电阻检测的温度在规定时间内维持在120C （对于具有两个定影辊加热灯的型号为105OC）以下。
C0511定影故障（定影温度异常低2）*仅限于Di2011• 待机状态下，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。
• 打印循环期间，定影辊副热敏电阻检测的温度在规定时间内维持在105OC 以下。
C0520 定影故障（定影温度异常高）• 定影辊热敏电阻检测的温度在规定时间内维持在240C以上。
C0521定影故障（定影温度异常高2）*仅限于Di2011• 定影辊副热敏电阻检测的温度在规定时间内维持在240OC以上。
C0650 扫描器原位感应器故障• 在扫描运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且使扫描器回到原位的序列已执行到规定的序列数，但扫描器原位感应器(PC10) 还没有从高电平(HIGH) 变到低电平(LOW)。
• 在扫描原位感应器的原位确认运动结束时以及在二次遮光期间，扫描器马达(M5) 接通且扫描运动已经开始执行到所设定的序列数，但扫描器原位感应器(PC10) 还没有从低电平(LOW) 变到高电平(HIGH)。
C0B60分页格切换马达故障（仅在安装选购件JS-204 时）* 具体内容请参考选购件维修手册(JS-204)。
C0B80移位马达故障（仅在安装选购件OT-103 时）* 具体内容请参考选购件维修手册(OT-103)。
C0F32 ATDC 感应器故障• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值小于5% （大于4.63 V）。
• 主马达(M1) 开始转动2 秒后，ATDC 感应器(UN1) 的测量值为19% 或更大（1.41 V 或更小）。
C0F33 ATDC 感应器调整不当• 在作为ATDC感应器自动调整操作一部分的ATDC感应器(UN1) 的数据采样开始后1 秒内，对ATDC 控制电压的调整没有完成。
• 在ATDC 感应器自动调整操作过程中，ATDC 感应器控制电压在5.39 V 至8.15 V 的范围之外。
C1038 引擎连接故障主板(PWB-A) 与控制电路板(PWB-C/C) 连接故障• 经过1.5 秒或更长时间后，还没有确认信号从主板(PWBA)传到控制电路板(PWB-C/C)。
• 一个错误命令信号从控制电路板(PWB-C/C) 传到主板(PWB-A)。
• 一个错误命令信号从主板(PWB-A) 传到控制电路板(PWB-C/C)。
C1200 ASIC/ 内存故障ASIC/ 内存（图像及控制）故障• 控制电路板(PWB-C/C) 的SRAM 出现读或写错误。
C1300 棱镜马达故障启动故障• 在棱镜马达开始转动1 秒后规定的时间内，未检测到低电平棱镜马达(M2) 锁定信号。
锁定信号出错：检测到第一锁定信号后不稳定。
• 在检测到第一低电平棱镜马达(M2) 锁定信号（第一锁定）后1 秒内，未检测到下一个低电平棱镜马达锁定信号。
锁定信号出错：锁定信号超时• 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2) 锁定信号。
错误的锁定信号• 当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2) 锁定信号。
C133B 与选购件的通讯出错• 打印循环期间，在预定时间内，不能与打印机电路板通讯。
C133D ROM 检查出错• 打开电源开关时，检测到传真电路板上的快速ROM 芯片出错。
C13F0 HSYNC 故障激光扫描系统故障• 在棱镜马达(M2) 开始转动且已开始输出激光后规定的时间内，SOS 感应器未检测到SOS 的上升缘。
• 虽然VIA （图像区域控制）已开启，但SOS 感应器未检测到SOS 的上升缘。
C1468 EEPROM 故障EEPROM 出错• 数据无法写入EEPROM。
• 保存在EEPROM 中的数据出错。
C14A3 IR 荧光灯故障扫描器的曝光灯(LA2) 无法打开。
• 在遮光和二次遮光过程中，曝光灯的强度为预定值或更小的值。
故障代码复原代码说明步骤C0000 主马达故障 • 关闭电源开关，再开启C0044 ADF 冷却风扇故障C0045 定影冷却风扇马达故障C004E 电源冷却风扇马达故障C0070 主加粉马达故障C0210 图像转印电压异常C03FF 模式设置不当对维修模式中“调整”进行正确设置C0500 预热故障•。
按住Stop 键的同时打开电源开关C0501 预热故障2C0510 定影故障（定影温度异常低）C0511 定影故障（定影温度异常低2）C0520 定影故障（定影温度异常高）C0521 定影故障（定影温度异常高2）C0650 扫描器原位感应器故障•。

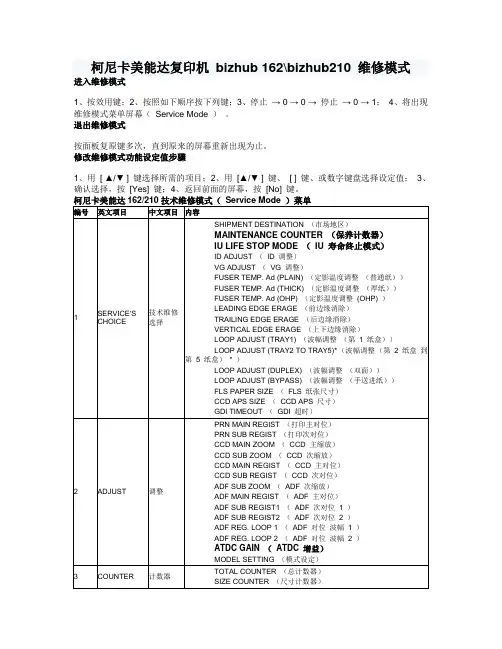

关闭电源开关，再开启C0B60 分页格切换马达故障C0B80 移位马达故障C0F32 ATDC 感应器故障C0F33 ATDC 感应器调整不当C1038 引擎连接故障C1200 ASIC/ 内存故障C1300 棱镜马达故障C133B 与选购件的通讯出错C133D ROM 检查出错C13F0 HSYNC 故障C1468 EEPROM 故障C14A3 IR 荧光灯故障进入维修模式1. 按效用键。
2. 按照如下顺序按下列键。
3. 停止→ 0 → 0 → 停止→ 0 → 14. 将出现维修模式菜单屏幕。
< 退出维修模式>• 按面板复原键多次，直到原来的屏幕重新出现为止。
< 修改维修模式功能设定值步骤>1. 用[ ▲ /? ] 键选择所需的项目。
2. 用[▲/ ? ] 键、[ < / > ] 键、或数字键盘选择设定值。
3. 确认选择，按[Yes] 键。
4. 返回前面的屏幕，按[No] 键。
Service Mode（维修模式）1. SERVICE'S CHOICE（技术维修选择）SHIPMENT DESTINATION （市场地区）MAINTENANCE COUNTER （保养计数器）IU LIFE STOP MODE （IU 寿命终止模式）ID ADJUST （ID 调整）VG ADJUST （VG 调整）FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）LEADING EDGE ERAGE （前边缘消除）TRAILING EDGE ERAGE （后边缘消除）VERTICAL EDGE ERAGE （上下边缘消除）LOOP ADJUST (TRAY1)（波幅调整（第 1 纸盒））LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第 2 纸盒到第 5 纸盒）*）LOOP ADJUST (DUPLEX)（波幅调整（双面））LOOP ADJUST (BYPASS)（波幅调整（手送进纸））FLS PAPER SIZE （FLS 纸张尺寸）CCD APS SIZE （CCD APS 尺寸）GDI TIMEOUT （GDI 超时）2. ADJUST （调整）PRN MAIN REGIST （打印主对位）PRN SUB REGIST （打印次对位）CCD MAIN ZOOM （CCD 主缩放）CCD SUB ZOOM （CCD 次缩放）CCD MAIN REGIST （CCD 主对位）CCD SUB REGIST （CCD 次对位）ADF SUB ZOOM （ADF 次缩放）ADF MAIN REGIST （ADF 主对位）ADF SUB REGIST1 （ADF 次对位1）ADF SUB REGIST2 （ADF 次对位2）ADF REG. LOOP 1 （ADF 对位波幅1）ADF REG. LOOP 2 （ADF 对位波幅2）ATDC GAIN （ATDC 增益）MODEL SETTING （模式设定）3. COUNTER （计数器）TOTAL COUNTER （总计数器）SIZE COUNTER （尺寸计数器）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）4. DISPLAY （显示）TONER DENSITY LEVEL （碳粉浓度水平）PROCESS CONTROL （过程控制）MAIN F/W VER. （主机固件版本）ENGINE F/W VER. （引擎固件版本）PCL F/W VER.* （PCL 固件版本*）NIC F/W VER.* （网卡固件版本*）ADF F/W VER.* （ADF 固件版本*）MAIN RAM SIZE （主内存大小）PCL RAM SIZE* （PCL 内存大小*）SERIAL NO. （序列号）CUSTOMER ID （用户识别码）5. FUNCTION （功能）PAPER FEED TEST （送纸测试）PROCESS CHECK （过程检查）ATDC AUTO ADJUST （ATDC 自动调整）PRINT TEST PATTERN （打印测试图案）ADF FEED TEST （ADF 输稿测试）COPY ADF GLASS AREA（复印ADF 玻璃区域）CCD MOVE TO HOME （CCD 移到原位）SCAN TEST （扫描测试）ADF WIDTH ADJ. (MAX) （ADF 宽度调整（最大）*）ADF WIDTH ADJ. (MIN) （ADF 宽度调整（最小）*）ADF SENSOR ADJUST （ADF 感应器调整*）7. FIXED ZOOM CHANGE（固定缩放修改）REDUCTION2 （缩小2）REDUCTION1 （缩小1）EXPANSION1 （放大1）EXPANSION2 （放大2）9. CLEAR DATA （清除数据）MEMORY CLEAR （清除内存数据）PM COUNTER （PM 计数器）MAINTENANCE COUNTER （保养计数器）SUPPLIES LIFE COUNT. （使用寿命计数）APPLICATION COUNTER （应用计数器）SCAN COUNTER （扫描计数器）PAPER SIZE COUNTER （纸张尺寸计数器）MISFEED COUNTER （卡纸计数器）TROUBLE COUNTER （故障计数器）ADF BACKUP CLEAR*（ADF 备份数据清除*）利民二手办公设备利民二手办公设备有限公司批发机器简介如下:复印机:佳能GP405/335、605、IR3300、IR 3570、IR 4570、IR1600/1500、IR 5000/6000、IR 5570、5670、6870、8700 京瓷3035、5035、6030柯尼卡美能达DI2010、2510、3010、3510、Di250、251、350、351、BZ250、350、600、750、KM7055/7065、551/650、7155/7165、7255、7272、夏普AR160/161/201/163、265、275、266、277理光630、650、2051、1060、1075、2075彩色复合机：柯美C250、C252、C350、C351、C352、C450、C500、佳能IRC6800、5510、3200施乐X400、450、激光黑白打印机：惠普HP8150、8100、8000、4200、4250、4300、4350，2200、2300、4100、5000、5100、5200、1010、1020、1018、1300、1200、3300 佳能1910、950、930、1820、1810、爱普生9400、9600、9700三星HL5240/5250等激光彩色打印机：佳能2810/2710爱普生EPSON8300C、8800C、7800、9500 施乐2220、N5、7700、9250速印一体机:理想RP310、350、3105、3700、GR3690、2750工程机：理光400W/410W、6020奥西9400、400、7055、7065施乐2050/2051、8825、6030/6050 奇普KIP2000、3000、4000、6000、8000彩色扫描仪、传真机、工程机、速印一体机、绘图仪等设备及各种耗材配件厂价直销柯美\佳能专卖联系QQ:、406194563，421061012按效用键，点屏幕上的详细检查，再按停止键，0键，0键，停止键，0键，1键就进入维修模式了。
