FANUC 数控系统pmc妙用

  • 格式：doc
  • 大小：30.00 KB
  • 文档页数：2

FANUC 数控系统以其高质量、低成本、高性能, 得到了广大用户的认可, 在我公司得到了大量的使用, 就其系统本身而言, 经受了连续长时间的工作考验, 故障率较低。

而故障多发于外围行程、限位开关等外围信号检测电路上。

在实际工作中, 了解和熟悉FANUC 系统丰富的操作功能, 对外围故障的判断和排除有着事半功倍的作用。

在这里, 举例谈一下使用FANUC 系统内嵌的强大、易用的PMC 功能对外围故障的快速判断和排除。

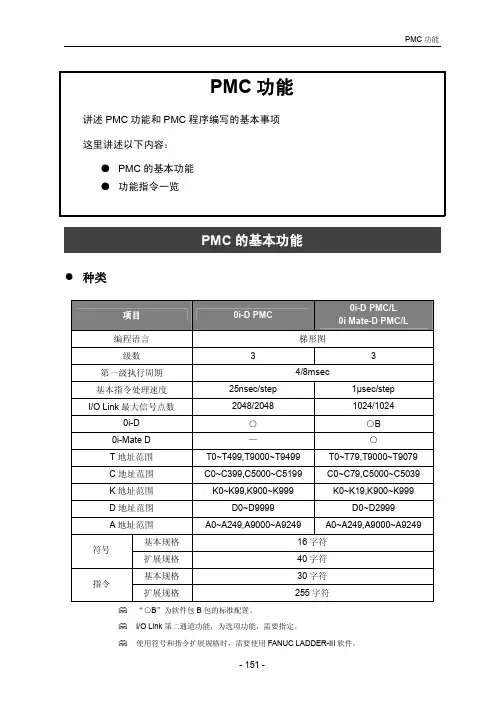

功能 1
操作方法: 按功能键|SYSTEM| 切换屏幕→按|PMC|软键, 再按相应的软键, 便可分别进入|PMCLAD| 梯形图程序显示功能、|PMCDGN| PMC的I/0 信号及内部继电器显示功能、|PMCPRM| PMC 参数和显示功能。

应用实例: 本公司的一台日本立式加工中心使用FANUC 18i 系统, 报警内容是2086 ABNORMAL PALLET CONTACT(M/C SIDE), 查阅机床说明书, 意思是“加工区侧托盘着座异常", 检测信号的PMC 地址是X6.2 。

该加工中心的APC 机构是双托盘大转台旋转交换式, 观察加工区内堆积了大量的铝屑, 所以判断是托盘底部堆积了铝屑, 以至托盘底座气检无法通过。

但此时报警无法消除, 不能对机床作任何的操作。

在FANUC 系统的梯形图编程语言中规定, 要在屏幕上显示某一条报警信息, 要将对应的信息显示请求位(A 线圈) 置为"1", 如果置为"0" ，则清除相应的信息。

也就是说, 要消除这个报警, 就必须使与之对应的信息显示请求位(A), 置为"0" 。

按|PMCDGN|→|STA TUS|进入信号状态显示屏幕, 查找为"1" 的信息显示请求位( A）时, 查得A10.5 为"1" 。

于是, 进入梯形图程序显示屏幕|PMCLAD|, 查找A10.5 置位为"1" 的梯形图回路, 发现其置位条件中使用了一个保持继电器的K9.1 常闭点, 此时状态为"0" 。

查阅机床维修说明书,K9.1 的含义是: 置"1" 为托盘底座检测无效。

故障排除过程: 在MDI 状态下, 用功能键|OFFSET SETTING| 切换屏幕, 按|SETTING|键将" 参数写人" 设为"1", 再回到|PMCPRM| 屏幕下, 按|KEEPRL| 软键进入保持型继电器屏幕, 将K9.1 置位为1" 。

按报警解除按钮, 这时可使A10.5 置为"0", 便可对机床进行操作。

将大转台抬起旋转45度, 拆开护板, 果然有铝屑堆积, 于是将托盘底部的铝屑清理干净。

将K9.1 和" 参数写人" 设回原来的值"0" 。

多次进行APC 操作, 再无此报警, 故障排除。

功能 2
在FANUC 系统的梯形图编程语言中,F 是来自NC 侧的输入信号(NC →PMC), 而G 是由PMC 输出到NC 的信号(PMC →NC)。

其中,G130 是PMC 输出到NC 侧的各轴互锁信号, 当其中某一位被置为"1" 时, 允许对应的伺服轴移动；为"0" 时, 禁止对应的伺服轴移动。

应用实例: 一国产加工专机使用FANUC21M 系统, 执行原点返回的NC 程序时, 当执行到"G91 G28 GOO ZO;" 时,Z 轴无动作,CNC 状态栏显示为"MEM STRT MTN ***", 即Z 轴移动指令已发出。

用功能键|MESSAGE| 切换屏幕, 并无报警信息。

用功能键|SYSTEM| 切换屏幕, 按“诊断”软键, 这时005(INTERLOCK/START-LOCK) 为"1", 即有伺服轴进入了互锁状态。

故障排除过程: 进入梯形图程序显示功能屏幕, 发现与Z 轴对应的互锁信号G130.0 的状态为"0", 即互锁信号被输入至NC, 检查其互锁原因, 发现是一传感器被铝屑污染。

擦拭后, 将G130.0 置为"1", 互锁解除, 重新启动原点返回的NC 程序, 动作正常, 故障排除。

功能 3
PMC 中的眼踪功能(TRACE) 是一个可检查信号变化的履历, 记录信号连续变化的状态, 特别对一些偶发性的、特殊故障的查找、定位起着重要的作用。

用功能键|SYSTEM| 切换屏幕, 按|PMC|软键→|PMCDGN| →{TRACE|即可进入信号跟踪屏幕。

应用实例: 某国产加工中心使用的是FANUC Oi 系统。

在自动加工过程,NC 程序偶尔无故停止, 上件端托盘已装夹好的夹爪自动打开( 不正常现象),CNC 状态栏显示MEM STOP *** , 此时无任何报警信息, 检查诊断画面, 并未发现异常, 按NC 启动便可继续加工。

经观察,CNC 都是在执行M06( 换刀) 时停止, 主要动作是A TC 手臂旋转和主轴( 液压) 松开/ 拉紧刀具。

故障排除过程: 使用梯形图显示功能, 追查上件侧的托盘夹爪(Y25.1) 置为"1" 的原因( 估计与在自动加工过程, 偶尔无故停止故障有关) 。

经查, 怀疑与一加工区侧托盘夹紧的检测液压压力开关(X1007.4) 有关。

于是, 使用|TRACE|信号跟踪功能, 在自动加工过程中, 监视X1007.4的变化情况。

当NC 再次在M06 执行时停止, 在|TRACE|屏幕上, 跟踪到X1007.4在CNC 无故停止时的一个采样周期从原来的状态"1" 跳转为"0", 再变回"1", 从而确认该压力开关有问题。

调整此开关动作压力, 但故障依旧。

于是将此开关更换, 故障排除。

事后分析, 引起这个故障原因是主轴松开/ 夹紧工具时, 液压系统压力有所波动( 在合理的波动范围内), 而此压力开关作出了反应以致造成在自动加工过程中,NC 程序偶尔无故停止的故障。
