市政管道的种类

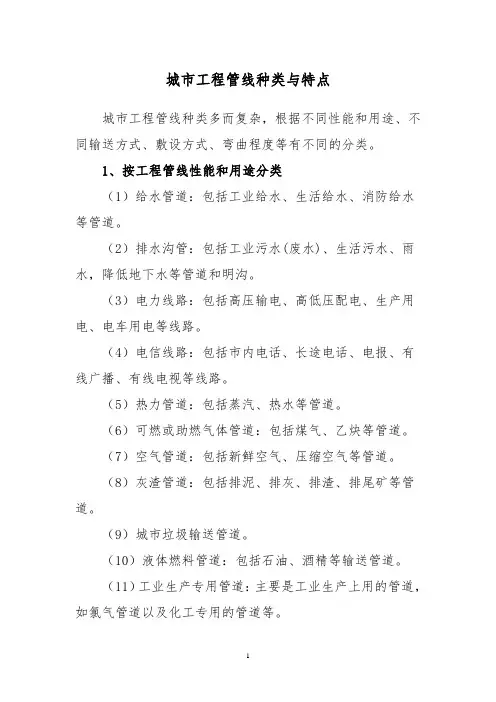

城市工程管线种类与特点城市工程管线种类多而复杂，根据不同性能和用途、不同输送方式、敷设方式、弯曲程度等有不同的分类。

1、按工程管线性能和用途分类（1）给水管道：包括工业给水、生活给水、消防给水等管道。

（2）排水沟管：包括工业污水(废水)、生活污水、雨水，降低地下水等管道和明沟。

（3）电力线路：包括高压输电、高低压配电、生产用电、电车用电等线路。

（4）电信线路：包括市内电话、长途电话、电报、有线广播、有线电视等线路。

（5）热力管道：包括蒸汽、热水等管道。

（6）可燃或助燃气体管道：包括煤气、乙炔等管道。

（7）空气管道：包括新鲜空气、压缩空气等管道。

（8）灰渣管道：包括排泥、排灰、排渣、排尾矿等管道。

（9）城市垃圾输送管道。

（10）液体燃料管道：包括石油、酒精等输送管道。

（11）工业生产专用管道：主要是工业生产上用的管道，如氯气管道以及化工专用的管道等。

2、按工程管线输送方式分类（1）压力管线：给水、煤气、灰渣管道系为压力输送。

（2）重力自流管线：污水、雨水管道为重力自流输送。

3、按工程管线敷没方式分类（1）架空线：如架空电力线、架空电话线等。

（2）地铺管线：如雨水沟渠、地面各种轨道等。

（3）地埋管线4、按工程管线弯曲程度分类（1）可弯曲管线：如电讯电缆、电力电缆、自来水管道等。

（2）不易弯曲管线：如电力管道、电讯管道，污水管道等。

工程管线的分类方法很多、通常根据工程管线的不同用途和性能来划分。

各种分类方法反映了管线的特性，是进行工程管线综合时的管线避让的依据之一。

5、通常进行综合的城市工程管线城市工程管线综合规划中常见的工程管线有六种：给水管道、排水沟管、电力线路、电信线路、热力管道，燃气管道。

城市开发中常提到的“七通一平”中“七通”即指上述六种管道和道路贯通。

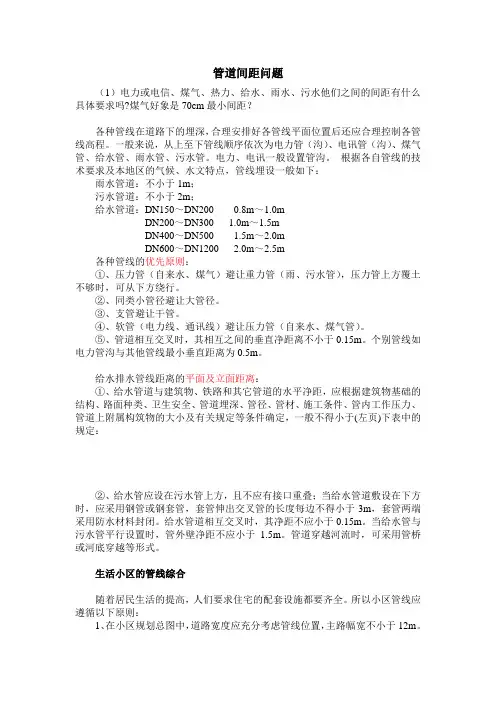

管道间距问题（1）电力或电信、煤气、热力、给水、雨水、污水他们之间的间距有什么具体要求吗?煤气好象是70cm最小间距？各种管线在道路下的埋深，合理安排好各管线平面位置后还应合理控制各管线高程。

一般来说，从上至下管线顺序依次为电力管（沟）、电讯管（沟）、煤气管、给水管、雨水管、污水管。

电力、电讯一般设置管沟。

根据各自管线的技术要求及本地区的气候、水文特点，管线埋设一般如下：雨水管道：不小于1m；污水管道：不小于2m；给水管道：DN150～DN200 0.8m～1.0mDN200～DN300 1.0m～1.5mDN400～DN500 1.5m～2.0mDN600～DN1200 2.0m～2.5m各种管线的优先原则：①、压力管（自来水、煤气）避让重力管（雨、污水管），压力管上方覆土不够时，可从下方绕行。

②、同类小管径避让大管径。

③、支管避让干管。

④、软管（电力线、通讯线）避让压力管（自来水、煤气管）。

⑤、管道相互交叉时，其相互之间的垂直净距离不小于0.15m。

个别管线如电力管沟与其他管线最小垂直距离为0.5m。

给水排水管线距离的平面及立面距离：①、给水管道与建筑物、铁路和其它管道的水平净距，应根据建筑物基础的结构、路面种类、卫生安全、管道埋深、管径、管材、施工条件、管内工作压力、管道上附属构筑物的大小及有关规定等条件确定，一般不得小于(左页)下表中的规定：②、给水管应设在污水管上方，且不应有接口重叠；当给水管道敷设在下方时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3m，套管两端采用防水材料封闭。

给水管道相互交叉时，其净距不应小于0.15m。

当给水管与污水管平行设置时，管外壁净距不应小于 1.5m。

管道穿越河流时，可采用管桥或河底穿越等形式。

生活小区的管线综合随着居民生活的提高，人们要求住宅的配套设施都要齐全。

所以小区管线应遵循以下原则：1、在小区规划总图中，道路宽度应充分考虑管线位置，主路幅宽不小于12m。

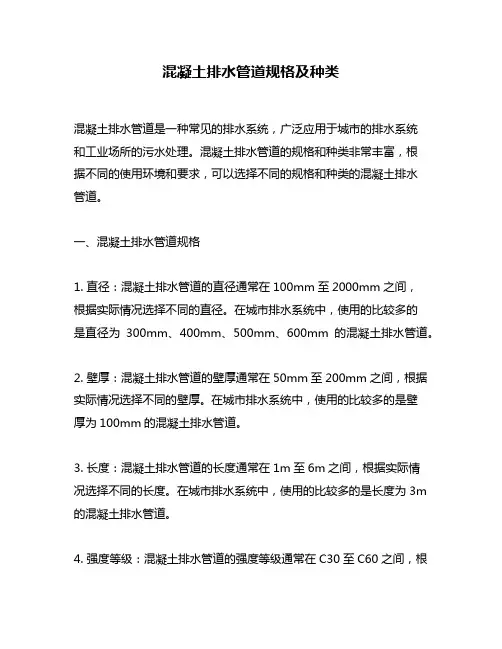

混凝土排水管道规格及种类混凝土排水管道是一种常见的排水系统，广泛应用于城市的排水系统和工业场所的污水处理。

混凝土排水管道的规格和种类非常丰富，根据不同的使用环境和要求，可以选择不同的规格和种类的混凝土排水管道。

一、混凝土排水管道规格1. 直径：混凝土排水管道的直径通常在100mm至2000mm之间，根据实际情况选择不同的直径。

在城市排水系统中，使用的比较多的是直径为300mm、400mm、500mm、600mm的混凝土排水管道。

2. 壁厚：混凝土排水管道的壁厚通常在50mm至200mm之间，根据实际情况选择不同的壁厚。

在城市排水系统中，使用的比较多的是壁厚为100mm的混凝土排水管道。

3. 长度：混凝土排水管道的长度通常在1m至6m之间，根据实际情况选择不同的长度。

在城市排水系统中，使用的比较多的是长度为3m 的混凝土排水管道。

4. 强度等级：混凝土排水管道的强度等级通常在C30至C60之间，根据实际情况选择不同的强度等级。

在城市排水系统中，使用的比较多的是强度等级为C40的混凝土排水管道。

5. 承载能力：混凝土排水管道的承载能力通常在10KN/m2至50KN/m2之间，根据实际情况选择不同的承载能力。

在城市排水系统中，使用的比较多的是承载能力为30KN/m2的混凝土排水管道。

二、混凝土排水管道种类1. 圆形混凝土排水管道：圆形混凝土排水管道是一种常见的混凝土排水管道，通常用于城市排水系统和工业场所的污水处理。

圆形混凝土排水管道具有结构简单、安装方便、耐久性好等优点。

2. 矩形混凝土排水管道：矩形混凝土排水管道是一种结构复杂的混凝土排水管道，通常用于大型城市排水系统和工业场所的污水处理。

矩形混凝土排水管道具有承载能力强、耐久性好等优点。

3. 环形混凝土排水管道：环形混凝土排水管道是一种结构简单、安装方便的混凝土排水管道，通常用于农村地区和小型城市排水系统的污水处理。

环形混凝土排水管道具有价格低廉、易于维护等优点。

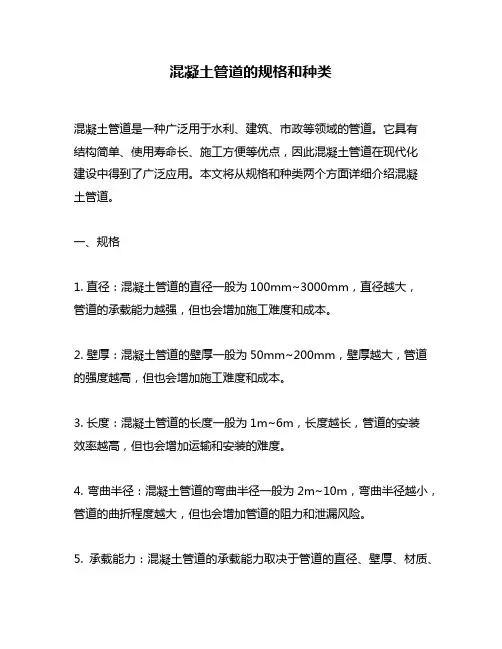

混凝土管道的规格和种类混凝土管道是一种广泛用于水利、建筑、市政等领域的管道。

它具有结构简单、使用寿命长、施工方便等优点，因此混凝土管道在现代化建设中得到了广泛应用。

本文将从规格和种类两个方面详细介绍混凝土管道。

一、规格1. 直径：混凝土管道的直径一般为100mm~3000mm，直径越大，管道的承载能力越强，但也会增加施工难度和成本。

2. 壁厚：混凝土管道的壁厚一般为50mm~200mm，壁厚越大，管道的强度越高，但也会增加施工难度和成本。

3. 长度：混凝土管道的长度一般为1m~6m，长度越长，管道的安装效率越高，但也会增加运输和安装的难度。

4. 弯曲半径：混凝土管道的弯曲半径一般为2m~10m，弯曲半径越小，管道的曲折程度越大，但也会增加管道的阻力和泄漏风险。

5. 承载能力：混凝土管道的承载能力取决于管道的直径、壁厚、材质、施工质量等因素，一般而言，混凝土管道的承载能力为50kN~500kN。

二、种类1. 预制混凝土管道：预制混凝土管道是在工厂中预制好的管道，其尺寸和形状一般比较规则，具有质量可控、施工方便等优点，适用于大型基础工程和市政工程等领域。

2. 现浇混凝土管道：现浇混凝土管道是在施工现场直接浇筑混凝土形成的管道，其尺寸和形状可以根据需要进行调整，具有灵活性强、适应性好等优点，适用于小型基础工程和建筑领域。

3. 预应力混凝土管道：预应力混凝土管道是在混凝土管道内部增加预应力钢筋的管道，具有承载能力强、抗裂性好等优点，适用于需要承受大荷载和较高压力的工程。

4. 现浇钢筋混凝土管道：现浇钢筋混凝土管道是在现场钢筋混凝土形成的管道，其结构稳定、耐久性好、施工方便等优点，适用于大型基础工程和市政工程等领域。

5. 预制钢筋混凝土管道：预制钢筋混凝土管道是在工厂中预制好的钢筋混凝土管道，其结构稳定、强度高、施工方便等优点，适用于大型基础工程和市政工程等领域。

综上所述，混凝土管道的规格和种类具有多样性和适应性，可以根据不同工程的需要进行选择和应用，以达到最佳的工程效果和经济效益。

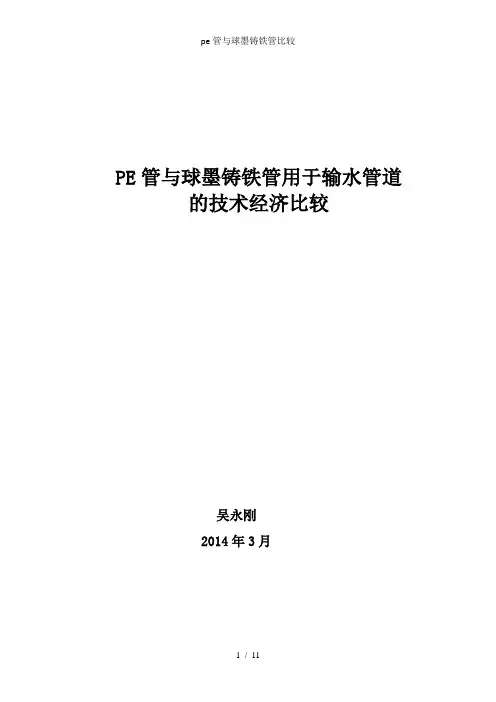

PE管与球墨铸铁管用于输水管道的技术经济比较吴永刚2014年3月一、前言在市政给水管道领域，可供选择的管材种类很多，既有钢管（SP）、球墨铸铁管（DIP）、预应力混凝土（PCP）管、预应力钢筒混凝土（PCCP）管等传统管材，也有聚氯乙烯（PVC）管、聚乙烯（PE）管等塑料管材。

在国内，市政管道以球墨铸铁管（DIP）为主，但是随着塑料管材生产、应用技术的成熟，塑料管以其经济性、优越的技术性能、安全性等诸多优点已逐渐成为市政管道的主角。

聚乙烯（PE）管作为性价比最高的塑料管材，其应用遥遥领先。

二、PE管与球墨铸铁管的性能比较与传统管材-球墨铸铁管相比，聚乙烯（PE）管有以下独特优点：●重量轻、搬运方便。

球墨铸铁管密度为7.2，PE管密度约0.95，球墨铸铁管是PE管的7.58倍。

1.0MPa的dn315管材每米重量18.148公斤，而DN300mm 的铸铁管每米52.8公斤，管材按6m/根计算，PE管材每根重108.88公斤，两三个工人即可完成搬运；DN300铸铁管每根重量316.8公斤，必须依靠机械进行管材的吊装、运输，二次搬运很不方便。

在地形复杂地区，塑料管道重量轻的优点更加明显，可极大降低管道的施工强度，减少施工费用。

经验证明，相同口径PE管施工费用与铸铁管相比可降低40—50%。

● PE管安装简便、管道接口强度高于管体，安全性好。

PE管可采用热熔对接焊接、热熔承插焊接、电熔焊接等连接方式，只要按照正常的焊接参数进行操作，可确保接口100%合格，一次试压成功，明显降低管道二次施工费用。

球墨铸铁管采用橡胶圈连接，管道接口容易拔开。

三通、弯头、变径等受力部位必须严格按照设计要求设置混凝土支墩，以防止管道接口拔开漏水。

日后管道接口也会产生因水锤、不均匀沉陷或地壳活动造成渗漏的运行维护费用。

●内壁光滑，水力性能好、运行能耗小。

PE管材的糙率n值0.008~0.009，球墨铸铁管的糙率为0.013。

当管道输水流量、水头损失一致时，塑料管内径可比金属管内径小13%，即可采用较小管径的PE管材代替较大管径的球墨铸铁管；当管内径、水头损失一致时，塑料管过水流量可比金属管大44%；当管内径、输水流量一致时，塑料管水头损失可比金属管小52%，可考虑选择较小扬程的水泵降低投资或减少电费等管道日常运行费用。
