管道支架分类(汇总)

室内管道常用的支吊架有多种类型，包括悬臂支架、三角支架、单柱及双柱支架等。

另外，根据管道在支架横梁上的活动方式不同，还分为固定支架、滑动支架、导向支架、滚动支架等。

使用支吊架时，首先要考虑满足工艺要求，同时要考虑设备、管道及其组成件的受力状况，以保证安全运转。

例如，对于两条及两条以上的并排水平管道，管径DN≤250的情况，可以选择使用水平多管道支架（轻型支架）。

这种支架的各部件连接采用专用的连接件相连接，配合专用锁扣进行安装。

总的来说，各种类型的支吊架都有其特定的适用场景和使用方法，设计时需要综合考虑管道的工艺要求、设备的受力状况以及施工条件等因素，选择最合适的支吊架类型。

管道支架分类管道支架用于地上架空敷设管道支承的一种结构件分为固定支架、滑动支架、导向支架、滚动支架等。

管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。

它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。

设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。

设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。

按用途可分为活动支架（允许管道在支架上有位移的支架）和固定支架（固定在管道上用的支架）。

固定支架用在不允许管道有轴向位移的地方。

1. 导向支架多用于管道安装工程。

定义：导向支架是用来保证管线按一定方向位移，限制其他方向位移。

导向支架按照使用功能，还分为只允许管线沿一个方向(轴向)运动的直线导向支架和允许管线在一个平面内移动和转动的平面导向支架。

与滑动支架有区别。

是在采用波纹管补偿器时，管道上应该安装防止波纹管失稳的导向支架。

电厂用导向支架2. 滑动支架英文词条名：sliding supports一般用于管道安装工程。

定义：有滑动支承面的支架，可约束管道垂直向下方向的位移，不限制管道热胀或冷缩时的水平位移，承受包括自重在内的垂直方向的荷载。

与导向支架有区别滑动支架热网蒸汽管道节能隔热滑动支座支架1热网蒸汽管道节能隔热滑动支座支架2滑动型管托管道支架抱箍3. 固定支架定义：固定支架是限制管道或设备位移的，是一种支架形式空调水系统管道固定支架的做法4. 滚动支架滚动支架只在管道滑脱与支架之间加入滚柱或滚珠，使管道与支架之间的相对运动为滚动，从而使滑动摩擦力变为滚动摩擦力，这种支架称为滚动支架。

滚动摩擦力小于滑动摩擦力。

滚动支架网友回答支架区别：1. 固定支架就是将管段某一部分固定在一点，无论在轴向上、径向上都不允许管道发生移动的；而导向支架则不同，它可以允许管道在轴向上发生位移，而滑动支架则更灵活些，允许管道在径向、轴向上发生一定量的位移，通俗的说，滑动支架仅仅对管道起到一个支撑作用，管道时可以随着自身的热胀冷缩而进行滑动，在这个过程中，滑动支架不会对管线在膨胀方向上产生反作用力。

架空管道钢支架计算【摘要】对架空管道钢支架做了一个系统的归纳总结：包括管道钢支架的分类、荷载以及管道钢支架设计时应注意的一些问题。

【关键词】管道钢支架1 管道钢支架概述架空管道钢支架一般分为：固定支架、滑动支架、摇摆支架等。

（1）固定支架：固定在基础上的支撑，为上部管道在纵向及横向的不移动支撑。

支架必须具有足够的刚度，在上部管道系统水平力作用下其顶端的位移达到最小限度。

（2）滑动支架：滑动支架又可分为刚性支架与柔性支架。

刚性支架：固定在基础上的支撑，为上部管道的滑动或滚动管托的支撑；支架具有足够的刚度，在上部管道系统的水平力作用下其顶端位移很小。

柔性支架：固定在基础上的支撑，为上部管道的滑动或滚动管托的支撑。

支架的刚度较小，其顶部位移能适应上部管道系统纵向变形要求。

刚性支架与柔性支架的判别，应按照下列规定确定Fm>Ft时为柔性支架；Fm≤Ft时为刚性支架；式中：Fm：作用在支架上的摩擦力（N），Fm=μG；Ft：支架位移反弹力（N），Ft=3[（EIx△y）2+（EIy△x）2]0.5/H3；μ：摩擦系数，可按表1取值G：作用在管道钢支架结构上的管道自重标准值；EIx、EIy分别为支架柱对于x、y两主轴的截面刚度（N.mm2），对钢筋混凝土柱分别取0.85EcIx、0.85EcIy，E为支架柱材料的弹性模量（N/mm2），Ec 为混凝土的弹性模量；H：支架高度（热力管道管托底面至支架基础顶面）（mm）；△x、△y分别为管道在支架处沿支架柱截面x、y两主轴方向的位移值（mm），应根据管网的布置及运行条件确定。

2 管道钢支架荷载2.1 永久荷载作用管道及设备自重标准值，应为管材、保温层、管内介质及管道附件自重标准值之和。

在计算管道荷载的时候应该考虑恒荷载的不均匀布置，作用在管道钢支架结构上的管道自重标准值，应计入管道失跨的影响，作用标准值应按下式计算：G=λqL式中G：支架结构上的管道自重标准值（kN）；λ：管道失跨系数，一般取1.5，当有可靠工程经验时，可适当减小。

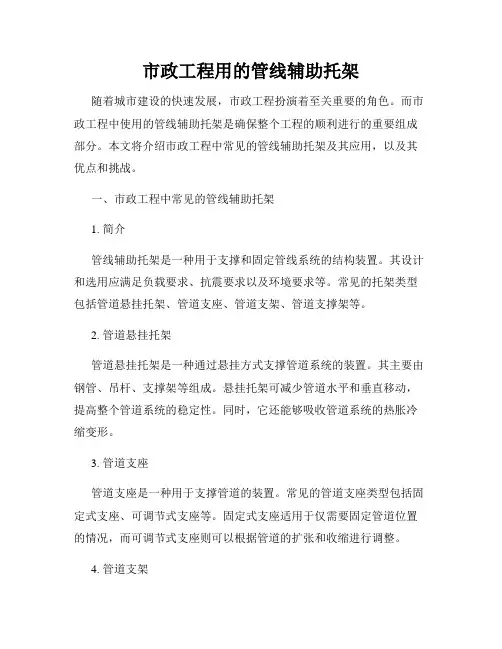

市政工程用的管线辅助托架随着城市建设的快速发展，市政工程扮演着至关重要的角色。

而市政工程中使用的管线辅助托架是确保整个工程的顺利进行的重要组成部分。

本文将介绍市政工程中常见的管线辅助托架及其应用，以及其优点和挑战。

一、市政工程中常见的管线辅助托架1. 简介管线辅助托架是一种用于支撑和固定管线系统的结构装置。

其设计和选用应满足负载要求、抗震要求以及环境要求等。

常见的托架类型包括管道悬挂托架、管道支座、管道支架、管道支撑架等。

2. 管道悬挂托架管道悬挂托架是一种通过悬挂方式支撑管道系统的装置。

其主要由钢管、吊杆、支撑架等组成。

悬挂托架可减少管道水平和垂直移动，提高整个管道系统的稳定性。

同时，它还能够吸收管道系统的热胀冷缩变形。

3. 管道支座管道支座是一种用于支撑管道的装置。

常见的管道支座类型包括固定式支座、可调节式支座等。

固定式支座适用于仅需要固定管道位置的情况，而可调节式支座则可以根据管道的扩张和收缩进行调整。

4. 管道支架管道支架是一种用于支撑管道的装置，由支撑架、支撑杆、支撑座等组成。

支架根据需要可以通过连接件进行组装。

管道支架的主要作用是为管道提供必要的支撑，保持管道的稳定性和垂直度。

二、市政工程中的管线辅助托架应用1. 排水系统在市政工程中，排水系统是不可或缺的一环。

排水系统中，管线辅助托架的应用尤为重要。

通过合理的选择和设计，管线辅助托架能够支撑和固定排水管道，确保排水系统的正常运行。

2. 给水系统给水系统是保障城市居民正常用水的基础设施。

在给水系统中，管线辅助托架起到支撑和固定管道的作用。

它能够帮助维持水管的垂直度和稳定性，防止管道断裂和漏水等问题的发生。

3. 天然气管道天然气管道是城市能源供应的重要组成部分。

管线辅助托架在天然气管道中的应用能够增强管道系统的稳定性和安全性。

它可以有效支撑管道，减轻管道的载荷，提高天然气供应的可靠性。

三、市政工程中管线辅助托架的优点和挑战1. 优点管线辅助托架能够提供稳定的支撑，保持管道的垂直度和水平度，从而确保管道系统的正常运行。

钢结构管道支架设计要点分析发布时间：2022-10-11T07:51:54.373Z 来源：《建筑实践》2022年10期5月（下）作者：冯密林[导读] 管道支架一般可以分为固定支架、单向滑动支架、双向滑动支架等几种形式冯密林中冶沈勘秦皇岛工程设计研究总院有限公司河北省秦皇岛市 066000摘要：管道支架一般可以分为固定支架、单向滑动支架、双向滑动支架等几种形式。

固定管道支架主要承受一段范围内的水平力的作用，所以应采用四柱式有支撑的空间钢框架结构支架。

一般每100m就要设置一道固定管道支架。

由于滑动管道支架仅承担由管道引起的竖向荷载，不承担管道所产生的水平荷载，顶端可随着管道的变形而滑移，所以滑动管道支架可采用单个或者单榀支架（两根支架柱）的形式。

关键词：管道支架、固定、刚接、铰接引言随着国家基建进程的加快，冶金企业也开始走上了快速发展的道路。

冶金企业的介质输送管线属于重要节点工程，对各个部门车间的正常运行和生产起到了至关重要的作用。

而作为管线中不可或缺的一环，管道支架的设计与施工也逐渐被大众所注意。

由于其庞大的数量，为了保证管道的安全性和可靠性，在结构设计中考虑全面和合理就势在必行。

由于钢结构支架有着重量轻、施工方便、造价低等多个优点，所以钢结构支架广泛适用于管道支架的设计及施工中。

本文就钢结构支架的设计要点进行剖析，以使钢结构支架达到优化设计、经济合理的目的。

1 管道支架的基本规定通常情况下，钢结构管道支架的设计使用年限控制在30年~50年以内，在使用年限内，还要每3~5年进行一次钢结构表面涂装的维护，以保证主材不会受到空气腐蚀。

根据输送介质管道的危害性及被破坏后产生的后果，可以将管道支架的安全等级划分为一级和二级。

造成破坏后果很严重，直接危及人的生命安全活造成重大经济损失的情况为一级，要求进行结构设计时结构重要性系数不小于1.1。

其他情况为二级，要求进行结构设计时重要性系数不小于1.0。

管道支架一般可以分为固定支架、单向滑动支架、双向滑动支架等几种形式。

关于管道支吊架设计1、管架设计的标准1）SH/T 3073-2004 《石油化工管道支吊架设计规范》2）HG/T 21629 《管架标准图》2、管架的作用2.1 承载1、恒载：重力（管子及支架），雪2、活载：重力（介质），内压，盲板力，冷热位移力，风3、临时载荷：水压试验，安全阀反力，地震，水锤2.2 管道支吊架按其主要功能可分为：a) 承受管道载荷：1、恒力弹簧支架：荷载变化率不大于6%，可调范围10%-15%（垂直位移量大的为重锤式）2、可变弹簧支架：荷载变化率大于6%，但不应大于25%。

可活动的拉杆长度不应小于吊点处水平位移的15倍，吊杆与垂直线夹角不应大于4°（位移量大的可设两个串连；载荷量大的可设两个并联）3、刚性支吊架：无垂直位移量或者垂直位移很小。

可活动的拉杆长度不应小于吊点处水平位移的20倍，吊杆与垂直线夹角不应大于3°。

4、滚动支架5、滑动支架：蒸汽管道，热、冷管，注意管托长度满足位移量b) 限制管道位移1、导向支架（单向）：带温塔上下管、Ω及补偿器两侧（不受侧向力防止法兰泄漏），两相流易震动管道，机泵进出口，安全阀，放空管道，为保持管道的稳定（弯曲＜0.004）按规定间距设导向支架（水平与垂直）1）当管道在支撑点处有轴向位移且需限制横向位移时，应选用导向支架2）对于柔性较大、直管段较长的管道，应设置导向支架3）设置导向支架时，应不影响管道的自然补偿4）补偿器两侧宜设置导向支架。

导向支架的设置宜符合下列要求：①水平管道上π型补偿器与导向支架的间距按图Ⅰ确定：图1 π型补偿器与导向支架最大间距②波纹管膨胀节应设在两固定支架（限位支架）之间，波纹管膨胀节宜靠近一端固定架设置，波纹管膨胀节与各导向支架的最大间距按图Ⅱ确定。

图2 波纹管膨胀节与导向支架的最大间距2、限位支架（双向）3、固定支架：保护管口、阀门、三通、调节阀（有温升）一端，活塞式（容积式）机泵出口（缩短管架间距用管卡型不用吊架），补偿器两端，分界处，安全阀出口处。

管道支架选用及设置管道支架指用于地上架空敷设管道支承的一种结构件，管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。

管道支架分类1、按荷载分为3个等级：特轻级（Q）、中级、特重级（Z）。

在每一个荷载等级中，包含轴向滑动、双向滑动、导向滑动、双导向滑动四种结构类型。

2、按支架的材料可分为钢结构、钢筋混凝土结构、砖木结构等。

3、按用途可分为活动支架（允许管道在支架上有位移的支架）和固定支架（固定在管道上用的支架）。

固定支架用在不允许管道有轴向位移的地方，常用的几种固定支架如图所示。

活动支架分为滑动支架、导向支架和滚动支架。

管道支架制作要求1.平支架安装高度：4m楼层以下支架离地面 1.5~1.8m,以1.65m为宜。

如超过4m楼层，则按比例均布。

2.管道卡码螺栓处露以2~5个螺距为宜，并应安装平介子，紧固螺母。

3.支架必须先油漆后安装，按规定应2遍防锈漆，外加2遍面漆。

4.支架所有孔必须采用钻孔，不得使用气割开孔。

5.膨胀螺栓的深度应充分考虑到批荡层的厚度。

6.提倡使用共用支架。

对大面积使用的一些支架宜先做样板，以点带面。

7.管道支架的水平度、垂直度以±1m m/m误差为宜。

8.支架底板如采用角钢代替时应采用比主型材大一号角钢并旋转90°安装。

施工要求1、位置正确，埋设应平整牢固；2、固定支架与管道接触应紧密，固定应牢固；3、滑动支架应灵活，滑托与滑槽两侧应留有3~5mm的间隙，纵向移动量应符合设计要求；4、无热伸长管道的吊架、吊杆应垂直安装；5、有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移；6、固定在建筑结构上的支、吊架不得影响结构的安全。

支架间距1.一般管道固定支架间距的确定原则。

（1）管道固定支架是用来承受管道因热胀冷缩时所产生的推力，支架和基础需坚固，以承受推力作用。

（2）固定支架间距的大小直接影响管网的经济性，因此，要求固定支架布置合理，使固定支架允许间距加大以减少管架数量。

管道支架分类(总结)管道支架分类管道支架用于地上架空敷设管道支承的一种结构件分为固定支架、滑动支架、导向支架、滚动支架等。

管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。

它作为管道的支撑结构，根据管道的运转性能和布置要求，管架分成固定和活动两种。

设置固定点的地方成为固定支架，这种管架与管道支架不能发生相对位移，而且，固定管架受力后的变形与管道补偿器的变形值相比，应当很小，因为管架要具有足够的刚度。

设置中间支撑的地方采用活动管架，管道与管架之间允许产生相对位移，不约束管道的热变形。

按用途可分为活动支架（允许管道在支架上有位移的支架）和固定支架（固定在管道上用的支架）。

固定支架用在不允许管道有轴向位移的地方。

1. 导向支架多用于管道安装工程。

定义：导向支架是用来保证管线按一定方向位移，限制其他方向位移。

导向支架按照使用功能，还分为只允许管线沿一个方向(轴向)运动的直线导向支架和允许管线在一个平面内移动和转动的平面导向支架。

与滑动支架有区别。

是在采用波纹管补偿器时，管道上应该安装防止波纹管失稳的导向支架。

电厂用导向支架2. 滑动支架英文词条名：sliding supports一般用于管道安装工程。

定义：有滑动支承面的支架，可约束管道垂直向下方向的位移，不限制管道热胀或冷缩时的水平位移，承受包括自重在内的垂直方向的荷载。

与导向支架有区别滑动支架热网蒸汽管道节能隔热滑动支座支架1 热网蒸汽管道节能隔热滑动支座支架2滑动型管托管道支架抱箍3. 固定支架定义：固定支架是限制管道或设备位移的，是一种支架形式空调水系统管道固定支架的做法4. 滚动支架滚动支架只在管道滑脱与支架之间加入滚柱或滚珠，使管道与支架之间的相对运动为滚动，从而使滑动摩擦力变为滚动摩擦力，这种支架称为滚动支架。

滚动摩擦力小于滑动摩擦力。

滚动支架网友回答支架区别：1. 固定支架就是将管段某一部分固定在一点，无论在轴向上、径向上都不允许管道发生移动的；而导向支架则不同，它可以允许管道在轴向上发生位移，而滑动支架则更灵活些，允许管道在径向、轴向上发生一定量的位移，通俗的说，滑动支架仅仅对管道起到一个支撑作用，管道时可以随着自身的热胀冷缩而进行滑动，在这个过程中，滑动支架不会对管线在膨胀方向上产生反作用力。

导向架就是导向支架，和滑动支架不一样，滑动支架是不限制管道径向位移的。

导向支架相当于限位支架。

导向支架一般有两种:水平导向支架限制径向位移，使管道只有轴向位移，同时还承载；垂直导向支架限制横向位移，使管道只有轴向位移，但它不承载。

导向支架是为了管道在热胀或冷缩时沿着一定的方向自由伸缩用！滑动支架是在一个水平面上各个方向都可以移动的支架，导向支架则是沿一条直线做前后（或上下）移动而不允许左右移动的支架滑动支架和导向支架的区别滑动支架就是导向支架吗？滑动支架只是不与预埋件或钢结构等支撑件焊接，而导向支架除了不焊接以外还需要在支架两侧增加限位。

常用管道支吊架选取原则:(1)管托一般与管道焊接支架一般与支撑件焊接管托常与支架组合使用滑动与导向支架、管托一般需限位管托无论是否保温都可以分为滑动，固定，导向，不管选择那一种，管托是不变的，只是在管托与钢结构或支架的连接改变。

(2)管道的支承点在垂直方向无位移时可采用刚性支吊架；有位移时应采用可变弹簧支吊架。

位移量大时应采用恒力弹簧支吊架。

(3)水平敷设在支架上的有隔热层的管道应设置管托，当管道热胀量超过100mm时，应选用加长管托。

(4)下列情况不宜采用焊接型管托和管吊：A、介质温度≥400℃的碳钢管道；B、输送冷冻介质管道；C、输送浓碱液管道；D、合金钢管道；E、生产中需要经常拆卸检修的管道；F、不易焊接施工和不宜与管托、管吊直接焊接的管道。

（5）允许管道有轴向位移，而对横向位移需要加以限制时，在下列情况应设置导向支架：A、安全阀出口的高速放空管道和可能产生振动的两相流管道；B、横向位移过大可能影响邻近管道时，固定支架之间的距离过长，可能产生横向不稳定时；C、为防止法兰和活接头泄漏要求管道不宜有过大的横向位移时；D、“Π”型补偿器两侧的管道上应设导向支架，其位置距补偿器弯头宜为管道公称直径的40倍；E、导向支架不宜设置在靠近弯头和支管的连接处。

（6）生根于建筑物、构筑物上的支吊架，其生根点宜设在立柱或主梁等承重构架上，支架生根件焊在需整体热处理设备上时，应向设备专业提出所用垫板的条件。

管道支架的最大间距汇总在管道工程中，管道支架的作用及重要性不言而喻。

它不仅能提供管道的支撑，还能分散管道自身和介质带来的压力，避免管道的变形和损坏，同时还能保证管道的安全性和稳定性。

然而，管道支架的间距也是一个非常重要的考虑因素，过小的间距可能导致成本增加，过大的间距可能会影响管道的安全性。

因此，在管道工程中，如何合理地控制管道支架的最大间距是一个非常值得探讨的问题。

管道支架的分类在探讨管道支架的最大间距之前，我们需要先了解一下管道支架的分类。

一般来说，管道支架可以分为固定式、伸缩式、弹性式和机械式四种类型。

固定式管道支架是指将管道位置和方向固定在一个特定的位置，一般适用于直线管道或者规则形状的管道系统，为管道提供静态支撑；伸缩式管道支架是指管道支架能够在管道的自由膨胀或收缩时自行变形，提供相应的动态支撑；弹性式管道支架是指管道支架利用弹性橡胶等材料提供支撑，这种支架适用于非常规形状的管道系统或者环境复杂的地方；机械式管道支架是通过某些机械手段来平衡管道系统的位置和方向，一般适用于长跨径管道的支持。

管道支架的最大间距在管道工程中，我们常常需要控制管道支架的最大间距，这是为了避免管道在运行中出现过大的变形，以至于影响系统的正常工作或者最终导致管道损坏。

一般来说，管道支架的最大间距需要考虑以下几个因素：材料的选择管道支架的材料需要具备足够的强度、韧性和耐腐蚀性，以便在管道的长期运行中保证稳定性和可靠性。

常见的管道支架材料包括碳钢、不锈钢和钢筋混凝土等，不同材料的支撑能力和适用范围有所差异，因此应根据具体情况进行选择。

管道的直径和壁厚管道的直径和壁厚也是影响管道支架最大间距的关键因素之一。

一般来说，直径大、壁厚薄的管道需要更紧密的支架布置，以确保管道的稳定性；而直径小、壁厚厚的管道则可以相对宽松一些。

温度和压力温度和压力是影响管道支架最大间距的另外两个因素，这是因为在高温和高压的工作环境下，管道会产生更大的膨胀、收缩变形，因此需要更密集和更紧密的支架布置。

-管道支架安装标准总结工程结构施工完毕后，系统管道安装完毕后的第一步任务就是管道支架的制作安装，作为对管道固定和承重作用至关重要的支、托、吊架，我们有些项目部在施工中却往往因为对它们的重要性认识不足，因存在侥幸心里或经验主义，导致支架的制作安装随意性，从而产生了许多管理问题和质量通病。

所以，我们有必要重新学习和巩固有关支、托、吊架的相关知识，总结支、托、吊架的施工经验，使我们的相关人员在施工中做到管理上有章可循，技术上胸中有数，尽量避免因支、托、吊架的问题而产生的不必要的麻烦。

1、管道支架的分类1.1管道支架根据结构形式可分为固定支架、活动支架和吊架1.1.1固定支架是指将管道紧紧地固定在管枕上，整个支架固定在建筑物的托架上，从而使管道在该支持点上不发生任何位移和转动的支架。

1.1.2活动支架是指除承受管道重量外，还限制管道位移方向，使管道在温度变化时，按规定的方向移动，它又分为滑动支架和滚动支架两种。

1.1.3管道吊架分为普通吊架和弹性吊架两种，普通吊架可以保证管道在悬吊点所在的平面内自由移动，弹性吊架可以保证悬吊点在空间内任意方向移动。

1.2管道支架根据安装部位不同可分为水平管管架、立管支架和落地支架。

根据管道的排布情况又将管架又分为单管、双管和多管式管架。

落地支架安装图1.3按照其所固定的结构部位不同，可将管架分为固定在墙体上的支、吊托架和固定在楼板上的支架。

2、目前分公司对管道支架施工过程中存在的问题2.1技术人员根据经验估计或由施工人员随便确定管道支架的形式，随意选用制作材料。

没有明确的施工方案和技术交底。

对于大型DN400以上和双管管架及多管排的龙门支架以及对于大管道和大型管排的导向支架和固定支架型式和生根情况没有设计人员签认的书面依据，有的技术人员对这方面专业知识欠缺，从而导致支架选用的盲目性和随意性。

2.2支架安装不牢固，例如在砖墙上剔洞埋设管卡时，由于剔洞深度不够，卡子燕尾被切断，埋设卡架洞内杂物未清理干净，又不浇水导致固定不牢等。

管道支架分类管道支架用于地上架空敷设管道支承的一种结构件等。

固定支架、滑动支架、导向支架、滚动支架分为管道支架在任何有管道敷设的地方都会用到，又被称作管道支座、管部等。

管架分成固定和活动它作为管道的支撑结构，根据管道的运转性能和布置要求，这种管架与管道支架不能发生相对位移，两种。

设置固定点的地方成为固定支架，因为管架应当很小，而且，固定管架受力后的变形与管道补偿器的变形值相比，设置中间支撑的地方采用活动管架，要具有足够的刚度。

管道与管架之间允许产生相对位移，不约束管道的热变形。

按用途可分为活动支架（允许管道在支架上有位移的支架）和固定支架（固定在管道上用的支架）。

固定支架用在不允许管道有轴向位移的地方。

1. 导向支架多用于管道安装工程。

定义：导向支架是用来保证管线按一定方向位移，限制其他方向位移。

导向支架按照使用功能，还分为只允许管线沿一个方向(轴向)运动的直线导向支架和允许管线在一个平面内移动和转动的平面导向支架。

与滑动支架有区别。

是在采用波纹管补偿器时，管道上应该安装防止波纹管失稳的导向支架。

电厂用导向支架滑动支架2.英文词条名：sliding supports一般用于管道安装工程。

定义：有滑动支承面的支架，可约束管道垂直向下方向的位移，不限制管道热胀或冷缩时的水平位移，承受包括自重在内的垂直方向的荷载。

与导向支架有区别滑动支架．热网蒸汽管道节能隔热滑动支座支架12热网蒸汽管道节能隔热滑动支座支架．抱箍滑动型管托管道支架3. 固定支架定义：固定支架是限制管道或设备位移的，是一种支架形式空调水系统管道固定支架的做法．滚动支架4.使管道与支架之间的相滚动支架只在管道滑脱与支架之间加入滚柱或滚珠，滚这种支架称为滚动支架。

对运动为滚动，从而使滑动摩擦力变为滚动摩擦力，动摩擦力小于滑动摩擦力。

滚动支架网友回答支架区别：固定支架就是将管段某一部分固定在一点，无论在轴向上、径向上都1.不允许管道发生移动的；而导向支架则不同，它可以允许管道在轴向上发生位移，而滑动支架则更灵活些，允许管道在径向、轴向上发生一定量的位移，通俗的说，滑动支架仅仅对管道起到一个支撑作用，管道时可以随着自身的热胀冷缩而进行滑动，在这个过程中，滑动支架不会对管线在膨胀方向上产生反作用力。

压力管道支吊架的分类及定期检验要点发布时间：2022-03-09T08:21:03.413Z 来源：《新型城镇化》2022年2期作者：赵刚[导读] 随着近年来经济的快速增长，每个行业都急剧发展。

在这种背景下，新的施工技术和管理方法对促进每个行业的发展起着重要作用。

介绍了压力管道支吊架的分类，各种常见管道支架的结构和特点是通过将其分类为三种类型来解释的，用于载荷承受、位移限制和振动控制。

总结压力管道检测点，用于在定期检查压力管道支吊架。

赵刚中国石油天然气股份有限公司锦州石化分公司 121001摘要：随着近年来经济的快速增长，每个行业都急剧发展。

在这种背景下，新的施工技术和管理方法对促进每个行业的发展起着重要作用。

介绍了压力管道支吊架的分类，各种常见管道支架的结构和特点是通过将其分类为三种类型来解释的，用于载荷承受、位移限制和振动控制。

总结压力管道检测点，用于在定期检查压力管道支吊架。

关键词：压力管道；支吊架；分类；定期检验压力管道检测系统对我国管道行业有着严重的影响。

目前，压力管支吊架检测维修体系比较成熟，许多压力管道附件未规范安装，这直接导致后续操作的不稳定，并妨碍了它们充分发挥重要作用。

一、管道支吊架分类管道支吊架有多种不同类型，但功能和用途可分为三类:承载管道载荷、限制移动和控制振动。

根据支吊架的功能和用途，管道支架可分为三类；其中，主要用于类型有:恒力、变力弹簧、刚性、滑动、滚动支架。

用于管道限制移动的主要其类型有:导向、限位、固定支架；用于控制支吊架管道振动。

实际上，对于管道支吊架，一次可以有三个特征，并且上述三种类型仅根据它们的主要特征进行划分作用管道支吊架包括支架和吊架(不加区别地称为支吊架)。

支架是从管道支撑底部开始，其构件主要处于受压力。

吊架管道悬挂在上方，受拉其主要组件。

管道支吊架通常由管道部件的一个或多个零部件、功能键、接头和连接组成。

1.管道载荷支吊架。

(1)恒力支吊架。

根据力矩平衡原则设计，采用弹簧装置和机械结构设计，以承受管道垂直方向上的载荷。

管道支架最大间距汇总管道支架是指用于支撑管道、阀门、仪表等设备的支架，在工业生产中起到至关重要的作用。

为了确保管道支架的安全可靠，我们需要在规定的管道上设置支架，并且在管道上设置的支架之间需要遵守一定的间距。

在设计过程中，我们需要考虑许多因素，例如管道的大小、重量、材料、使用条件等等。

在这篇文章中，我们将汇总不同类型管道的支架最大间距，以供相关人员参考。

钢制管道支架最大间距钢制管道支架是一种常用的管道支架，用于支撑较大和较重的管道。

根据管道的直径和重量，我们可以采用不同的支架间距。

其中常见的规格如下：管道直径（英寸）最大间距（英尺）小于1 81-2 102-4 124-8 148-16 1616-24 1824-36 20对于以上数据，仅供参考，在具体设计时应根据具体条件进行适当调整，并保证支架的安全可靠。

塑料管道支架最大间距与钢制管道支架不同，塑料管道支架通常使用更小的间距，以确保支架能够承受管道的重量和振动。

以下是常见的塑料管道支架间距：管道直径（英寸）最大间距（英尺）小于1 41-2 62-4 84-8 108-16 1216-24 1424-36 16值得注意的是，在考虑塑料管道支架间距时，需要考虑到塑料材料的特性，如易燃、耐磨性等。

不同材质管道支架最大间距除了管道直径和重量外，不同材质的管道也需要考虑不同的支架间距。

下面是各种材质管道支架间距的参考值：铸铁管道支架最大间距管道直径（英寸）最大间距（英尺）2-4 44-6 56-8 68-12 712-14 8不锈钢管道支架最大间距管道直径（英寸）最大间距（英尺）1-2 62-4 84-8 108-16 1216-24 1624-36 20铜管道支架最大间距管道直径（英寸）最大间距（英尺）1-2 52-4 74-6 96-8 118-10 12以上就是不同类型管道支架最大间距的汇总。

正常情况下，在进行管道支架设计时，要考虑到诸多因素，如材料、管道直径、管道重量、振动等，以确保支架能够安全有效地支撑管道。
