连接及轴系结构分析

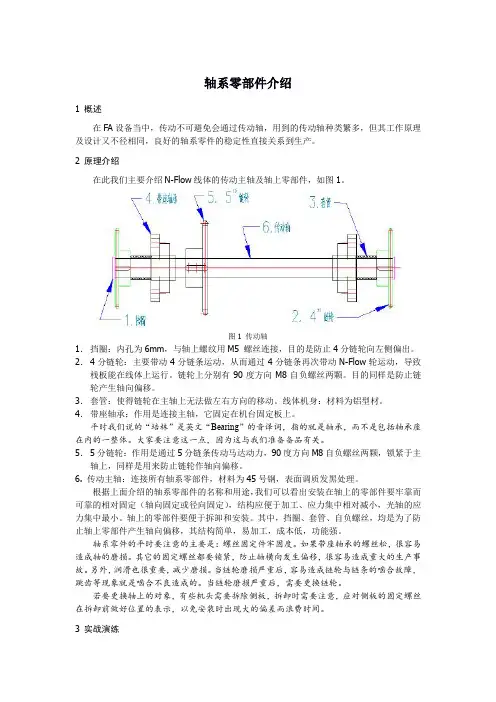

汽车机械根底—轴系零部件概述在汽车的动力传输系统中，轴系零部件扮演着重要的角色。

它们连接着发动机和驱动轮，并将动力传递给车轮，推动汽车前进。

轴系零部件主要包括传动轴、差速器、半轴等。

传动轴传动轴是汽车传动系统中最根底的零部件之一。

传动轴传递动力，将发动机的扭矩传输给驱动轮。

根据车辆的驱动方式不同，传动轴可以分为前驱轴、后驱轴和四驱轴。

•前驱轴：主要应用于前驱车型，将发动机的动力传送到前轮驱动。

前驱轴通常由两根半轴组成，通过万向节和轴承与发动机和驱动轮相连。

•后驱轴：主要应用于后驱车型，将发动机的动力传送到后轮驱动。

后驱轴通常由一根传动轴组成，其一端与发动机相连，另一端通过差速器与驱动轮相连。

•四驱轴：主要应用于四驱车型，将动力传输到所有四个轮子。

四驱轴通常由两根传动轴和一个差速器组成，其中一根传动轴与发动机相连，另一根传动轴与驱动轮相连，差速器负责将动力分配给前轮和后轮。

传动轴不仅要承受来自发动机的扭矩，还要适应不同的扭矩角度。

因此，传动轴通常由高强度合金钢制成，以确保其耐久性和可靠性。

差速器差速器是轴系零部件中的重要组成局部。

它主要作用是解决左右驱动轮的转速差异问题，并能在转弯时分配动力。

差速器通常由齿轮和行星齿轮组成。

在直线行驶时，差速器可以保持左右驱动轮的转速一致，使车辆保持稳定性。

而在转弯时，内侧车轮需要行进的路径更短，所以转速较快，而外侧车轮需要行进的路径更长，所以转速较慢。

差速器通过其独特的结构，使内外侧车轮能够自由转速差异，从而保证车辆的正常行驶。

差速器的性能直接影响着车辆的操控和行驶稳定性，因此，在不同的驾驶条件下，差速器需要具备不同的参数设置，以提供最正确的驱动性能。

半轴半轴位于车辆的驱动轴上，与传动轴和驱动轮相连，承受着发动机传递的动力。

在前驱车型中，半轴主要用于将动力传递到前轮，在后驱车型中，半轴主要用于将动力传递到后轮。

半轴通常由强度较高的合金钢制成，以满足对扭矩和强度的要求。

组合轴系结构设计实验（设计性实验）一、实验目的：1.了解轴和轴承部件结构。

2.掌握不同转速、载荷、的传动零件轴系结构的设计方法。

3.加深理解轴上零件的安装固定润滑密封的各种方法。

二、实验设备：组合式轴系结构设计实验箱本实验箱内共有传动零件、连接零件、密封件、润滑零件、轴承等8类40 种100多件零件。

具体见下表：三、实验步骤：1.根据实验指导书上提供的原始条件（如齿轮类型、载荷、转速、结构要求等）、自行选择合适的传动零件。

2.根据轴系结构设计的思路进行模拟设计及装配。

①确定传动零件的轴上固定方法、支撑方式、润滑方式。

②根据设计思路选择合适的零件组装成轴系结构。

50③将组装好的轴系结构交指导老师检查。

3.在装配好的基础上绘制出轴系部件装配图。

(至少完成五种组合轴系结构图)四、实验内容、原始条件：* 该实验为考核性实验，要求学生在规定的时间内自行完成实验内容要求，方法步骤自定。

五、实验结果分析讨论1.轴作成阶梯形状的目的主要是和。

2.轴外伸端轴承内圈的轴向定位方法有、外圈轴向定位方法有，他与轴采用配合。

3.轴承型号7204属于类型，轴承周向定位方法是，它采用作润滑剂，其密封方式是，轴承轴向间隙用调整。

4.齿轮与其配合的轴采用配合，周向用固定。

5.齿轮的轴向定位方法是，而周向的定位方法是，他的轮毂宽度B与配合的轴的长度L要满足条件，齿轮内孔倒角C1与配合轴肩处的圆角R1要满足的条件。

6.轴系部件在箱体上采用定位，用和固定，其位置调整用。

51。

轴系结构设计实验
了解基本轴系结构是制造行业最重要的技能之一。

它由轴承、轴承座、套筒、键和螺母等组成，可以用来支撑、支撑和旋转元件，以传输力、动力或输出位置。

有些轴系结构可以承受振动，而在其他情况下则可以支撑负载和定位。

此外，它们可以通过传动力学在机械系统中转换和传输能量。

因此，有效的轴系结构设计能够改善这些元件的功能和性能，以满足工作要求。

结构和力学特性是轴系结构设计的关键，而这也是轴系结构实验课程的核心内容。

本实验旨在探讨实验轴系结构的基本结构和分析以及用其设计中的力学应用。

实验课程的第一部分将建立基本的轴系结构设计的概念，并分析不同类型的螺栓连接设计用于连接不同类型的轴承。

它将涵盖螺母和螺栓设计，以及如何选择最佳螺栓连接。

实验总数将向学生解释各种轴承阵列、凸轮轴及其属性如位移、轴承力、回转力矩等的概念，以及如何计算每个属性，以便选择最佳轴系结构。

为了验证实验结果，实验课程的第三部分将着重介绍用于检查轴系结构性能的实验。

学生将学习用于衡量摩擦的温湿度、偏心度和储能的持久力的测试设计，以及用于某些应用的FAT、SAT和流体测试方法。

实验总数还将概述应用轴系结构设计的常用分析工具，例如几何建模、力学分析、有限元分析等，并使用软件来建模并执行这些工具。

本实验将探究轴系结构设计的基础知识，以及如何设计合理的轴承方案，以及如何通过实验和计算来验证设计结果。

本实验所涵盖的主题非常实用，熟练掌握将对一般工程设计有很大帮助。

实验报告实验名称：轴系结构设计与搭接一、实验目的1．了解机械传动装置中滚动轴承支承轴系结构的基本类型和应用场合。

2．根据各种不同的工作条件，初步掌握滚动轴承支承轴系结构设计的基本方法。

3．通过模块化轴系搭接实践，进一步掌握滚动轴承支承轴系结构中工艺性、标准化、轴系的润滑和密封等知识。

二、实验内容轴系类型:蜗杆减速器输入轴轴系结构方案编号:3-6三、实验结果1．轴系结构分析1)分析轴的各部分结构，形状，尺寸与轴的强度，刚度，加工，装配的关系。

蜗杆和轴一体，且蜗杆位于两轴承（支点）之间，因此蜗杆处弯矩最大。

而轴呈中间大两头小的阶梯状，中间部分即蜗杆处的承载能力最强，因而有利于提高轴的强度。

同时中间大两头小便于轴上零件的拆装；另外也能起到定位安装的作用。

2)分析轴上的零件的定位及固定方式。

●固定端轴承：轴承座凸肩和轴环定位；套筒、端盖固定外圈，圆螺母（止动垫圈）固定内圈；●游动端轴承：轴环定位，弹性挡圈固定内圈，外圈由孔用弹性挡圈定位，由套筒和端盖固定。

●联轴器：轴肩轴向定位，键切向定位。

3)分析轴承类型，布置和轴承的固定，调整方式。

●轴承类型：固定端轴承为深沟球轴承6026，游动端轴承为圆柱滚子轴承，内径均为30mm，外径均为62mm，宽度均为16mm；●布置：一端固定，一端游动。

游动端和固定端分别位于蜗杆两端，联轴器置于固定端外；●固定：见上文；●调整方式：调整固定端调整垫片。

4)分析轴系的装配与拆卸过程。

●装配过程：a)安装游动端孔用弹性挡圈，再装入圆柱滚子轴承外圈至其与弹性挡圈接触；b)套入游动端轴承内圈，至其与轴环接触，安装孔用弹性挡圈；c)从游动端将轴装进轴承座。

从固定端套入轴承至内圈和轴环接触，拧紧圆螺母，并用止动垫圈卡紧；d)调整轴的位置，使轴承外圈与轴承座凸肩接触；e)从固定端装入套筒；f)固定端套上调整垫片和带孔端盖，拧上螺钉；g)转动蜗杆，根据松紧程度调整调整垫片的厚度，调整完成后拧紧螺钉；h)游动端依次安装上套筒、调整垫片、端盖，并拧紧螺钉；i)安装平键和半联轴器。

综合性实验指导书实验名称：轴系结构实验实验简介：轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。

轴的主要功用是支持旋转零件和传递扭矩。

轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

另一方面，要根据制造、装拆使用等要求定出轴的合理外形和全都结构尺寸，即进行轴的结构设计。

轴承是轴的支承，分为滚动轴承和滑动轴承两大类。

滚动轴承已标准化，设计时只需根据工作条件选择合适的类型和尺寸，并进行轴承装置的设计。

通过本实验学生将进一步定性地对轴系设计结构理论进行深入了解。

适用课程：机械设计实验目的：了解并正确处理轴、轴承和轴上零件间的相关关系，如轴与铀承及轴上零件的定位、固定、装拆及调整方式等，以建立对抽系结构的感性认识并加深对轴系结构设计理论的理解。

面向专业：机械类实验项目性质：综合性（课内必做）计划学时： 2学时实验要求：A预习《机械设计》等课程的相关知识点内容；B预习《机械设计实验指导书》中实验目的、原理、设备、操作步骤或说明，并写出预习报告；实验前没有预习报告者不能够进行实验；C 进行实验时衣着整齐，遵守实验室管理规定、学生实验守则、仪器设备操作规定等相关规定，服从实验技术人员或实验教师的指导与管理。

知识点：A《机械设计》课程传动轴内容；B 《机械设计》课程键、螺纹连接内容；C《机械设计》课程滚动轴承内容；D 《机械设计》课程齿轮传动内容； E 《机械设计》课程蜗轮蜗杆传动内容；F《机械设计》课程润滑、密封内容；G《机械制图》课程相关知识内容。

实验分组：1人/组《机械设计》课程实验实验四轴系结构实验一、概述轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。

轴的主要功用是支持旋转零件和传递扭矩。

它与轴承孔配合的轴段称为轴颈，安装传动件轮毂的轴段称为轴头，联接轴颈和轴头的轴段称为轴身。

轴颈和轴头表面都是配合表面，须有相应的加工精度和表面粗糙度。

轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

组合轴系结构设计实验报告组合轴系结构设计实验报告1. 引言轴系结构是现代机械构件的重要部件之一，其设计及优化对于机械系统的性能具有重要影响。

本实验旨在通过设计一个组合轴系结构，并使用相关的材料和工艺对其进行制造，以验证设计的可行性和性能。

2. 材料与工艺在本实验中，我们选用了常用的金属材料，如钢、铝等，来设计制造组合轴系结构。

在材料选择时，需要考虑其强度、刚度和耐磨性等因素。

同时，还需要根据轴系结构的具体应用场景选择适当的工艺，如铸造、锻造、机械加工等。

3. 设计理论轴系结构的设计需要根据具体的工作条件和要求进行，其中重要的参数包括轴系的长度、直径、轴承位置和轴向负载等。

在设计过程中，需要考虑轴系的强度、刚度、动态平衡和振动等方面的要求，以确保轴系在工作过程中的可靠性和稳定性。

4. 结构设计根据设计理论和要求，我们设计了一个由多个轴段组成的组合轴系结构。

在整个结构中，每个轴段都承受一部分轴向负载，并通过轴承来支撑和滚动。

在轴段之间，使用套筒或键连接将它们固定在一起，以实现轴的整体工作。

此外，还需要设计适当的轴承密封装置和润滑系统，以确保轴承的正常工作和使用寿命。

5. 制造与装配在轴系结构的制造过程中，需要先按照设计要求加工轴段和连接件，然后通过焊接、铆接或螺栓连接等方式将它们装配在一起。

在整个制造过程中，需要确保制造的精度和质量，以保证组合轴系结构的可靠性和性能。

6. 实验验证为验证设计的可行性和性能，我们通过在实验台架上进行转速和负载实验来测试组合轴系结构的性能。

在实验过程中，我们记录了轴系的转速、振动和轴承温度等参数，并进行了数据分析和比较。

7. 结果与讨论根据实验结果，我们发现设计的组合轴系结构能够在设计要求的转速和负载下正常工作，并且具有较低的振动和温升。

在测试过程中，没有出现明显的故障和失效现象。

通过对实验数据的分析，我们可以进一步优化设计，并针对实际应用需求进行改进和调整。

8. 总结通过本实验，我们成功设计制造了一个组合轴系结构，并通过实验验证了其可行性和性能。
