轴系结构设计实验指导与参考答案图1

轴的结构设计作业（5）1、图中为用一对角接触球轴承支承的轴系部件，轴承外圈窄边相对安装。

试按示例○I所示找出其他错误（不少于7处）。

注：不考虑轴承润滑、倒角和圆角；示例：○I—缺少调整垫片。

②此处不需用键联接；③转动件与静止件直接接触；④此处应有密封；⑤精加工面过长，不便于轴承装拆；⑥套筒厚度太大，轴承无法拆卸；⑦轴段的长度与轮毂宽度一样长，套筒顶不住齿轮；⑧右端轴承无轴向固定。

2、分析图示轴系结构设计的错误，用数字标出并说明错误原因。

注：不考虑轴承润滑、倒角和圆角。

示例：①—右端端盖与箱体间缺少调整垫片，无法调整轴承间隙（2）角接触球轴承单个使用；（3）左端轴承处轴肩过高，轴承无法拆卸（4）齿轮周向定位键过长，套筒无法装入（5）套筒项不住齿轮（6）轴伸与透盖直接接触（7）透盖无密封（8）左端端盖与箱体端面之间无垫片．无法调整轴承的游隙（9）联轴器周向未固定（10）联轴器轴向未固定（11）轴右端精加工面过长．装配轴承不便（12）箱体端面的加工面与非加工面没有分开3分析图示齿轮轴轴系结构设计的错误，用数字标出并说明错误原因，至少10处。

数字标注与说明不匹配不得分。

（注：不考虑轴承润滑、倒角和圆角）。

1.左（右）端盖与箱体端面之间无调整垫片2.左边轴承定位轴肩高于轴承内圈3.齿轮周向定位键过长，套筒无法装入4.套筒顶不住齿轮5.右边轴承定位轴肩高于轴承内圈6.轴伸与透盖直接接触7.透盖无密封8.轴右端精加工面过长．装配轴承不便9.联轴器轴向和端盖接触10.联轴器无键槽，无法装入11.两个键应布置在同一水平线上12.最右边挡圈和轴端接触，不一定能固定联轴器8、试分析齿轮、轴、轴承部件组合设计的错误结构，并改正之。

齿轮用油润滑，轴承用脂润滑1.轴承盖和轴见有间隙，且有密封毡圈。

2.套筒高度太高，无法拆轴承，厚度应低于轴承内圈高度。

3.与之论配合的轴段应短于轮毂长度，确保套筒压住齿轮端面。

4.半联轴器在轴上没有轴向定位，且配合轴径长度应比半联轴器孔长短1~2mm。

轴系结构组合设计Ⅰ. 简要说明Ⅱ. 实验指导书Ⅲ. 实验报告Ⅰ. 简要说明技能楼9509实验室在2010年10月间购进了两箱组合轴系结构设计实验箱，该实验箱可开设轴系结构设计和轴系结构分析两大实验功能。

实验箱由8类40种120件零件组成，内有齿轮轴、蜗杆轴和不同结构形状的阶梯轴等轴类零件，齿轮、带轮、联轴器、轴承座、端盖、套杯、套筒等轴上零件，轴承、圆螺母、轴端挡圈、止动垫圈、轴用弹性挡圈、螺钉、螺母等标准件，连接件、支承座类等零件，零件材料为全铝合金，加工精密。

实验零件能方便地组合出数十种轴系结构方案，具有内容多样的特点，每一实验箱可供4-6人使用。

实验箱与实验指导书和折装工具可开设轴系机构创意设计实验，轴系机构模拟设计实验，轴系机构分析实验，轴系零件测绘实验等实验课程，对培养学生的机械设计能力将有明显的提高。

以下是使用实验零件组合成的轴系结构示例：Ⅱ. 实验指导书【机械设计基础实验】实验四：轴系结构组合设计一．实验目的1．熟悉和掌握轴的结构与其设计，弄懂轴及轴上零件的结构形状及功能、工艺要求和装配关系。

2．熟悉并掌握轴及轴上零件的定位与固定方法。

3．熟悉和掌握轴系结构设计的要求与常用轴系结构。

4．了解轴承的类型、布置、安装及调整方法，以及润滑和密封方式。

二．实验原理任何回转机械都具有轴系结构，因而轴系结构设计是机器设计中最丰富、最需具有创新意识的内容之一，轴系性能的优劣直接决定了机器的性能与使用寿命。

由于轴承的类型很多，轴上零件的定位与固定方式多样，具体轴系的种类很多。

概括起来主要有：(1)两端单向固定结构；(2)一端双向固定、一端游动结构；(3)两端游动结构(一般用于人字齿轮传动中的一根轴系结构设计)。

如何根据轴的回转转速、轴上零件的受力情况，决定轴承的类型；再根据机器的工作环境决定轴系的总体结构；轴上零件的轴向定位与固定、周向的固定来设计机器的轴系，是机器设计的重要环节。

为了设计出适合于机器的轴系，有必要熟悉常见的轴系结构，在此基础上才能设计出正确的轴系结构，为机器的正确设计提供核心的技术支持。

轴系结构组合设计
一． 实验目的
法。

二． 实验设备
12自备） 三． 实验内容
1容（实验题号）2型，等问题。

3 （1 （2）确定轴的支承的轴向固定方式（如：两端单向固定；一端固定，一端游
动；两端游动等）；
（3）根据轴承内径和轴的转速确定轴承的润滑方式（脂润滑或油润滑）； （4）选择轴承端盖形式（凸缘式、嵌入式），并考虑透盖处密封方式（毡圈、
橡胶圈、皮碗、油沟等）；
（5）考虑轴上零件的定位与固定；轴承的固定、装拆、间隙调整等问题； （6）绘制轴系结构设计方案示意图。

4．根据轴系结构设计方案，从实验箱中选取合适的零件组装轴系部件。

5．根据所组装的轴系部件绘制轴系结构草图。

6．测量轴系各零部件及结构尺寸，并作好记录。

7．将所有零件放入实验箱内（要求能够盖好箱盖），交还所借工具。

1． 按结构草图及测量数据，在4# 图纸上按1:1比例绘制轴系结构装配图，标注主要的结构尺寸和配合尺寸，填写标题栏和零件明细表。

五．实验报告
每人编写实验报告一份，格式自定，内容包括：①实验目的、实验题号、已知条件；②附轴系结构装配图（4#图纸）③设计说明（说明轴系各零件定位固定、安装调整、润滑密封的方法及设计依据）。

实验二、轴系结构设计实验一、实验目的1、熟悉常用轴系零部件的结构；2、掌握轴的结构设计基本要求；3、掌握轴承组合结构设计的基本方法。

二、实验设备①各种轴；②轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、止退垫圈、轴端挡板、轴用弹性垫圈、孔用弹性垫圈、螺钉、螺母等。

③工具包括活搬手、游标卡尺、胀钳。

④铅笔、三角尺等绘图工具自备。

三、概述轴系结构是机械的重要组成部分，也是机械设计课程的核心教学内容。

由于轴系结构设计的问题多、实践性强、灵活性大，因此既是教师讲授的难点，也是学生学习中最不易掌握的内容。

本实验通过学生自己动手，经过装配、调整、拆卸等全过程，不仅可以增强学生对轴系零部件结构的感性认识，还能帮助学生深入理解轴的结构设计、轴承组合结构设计的基本要领，达到提高设计能力和工程实践能力的目的。

四、实验内容1、每组同学根据轴系简图装配轴系部件；2、分析并测绘部件，在简图上标出零、部件尺寸；3、编写实验报告，并画出轴系部件装配草图。

五、实验步骤①根据轴系结构设计装配草图，选择相应的零件实物，按装配工艺要求顺序装在轴上，完成轴系结构设计；②分析轴系结构方案的合理性。

分析时应考虑以下问题：a.轴上各键槽是否在同一条母线上；b.轴上各零件是否处于指定位置；c.轴上各零件的轴向、周向固定是否合理、可靠，如防松、轴承拆卸等；d.轴系能否实现回转运动，运动是否灵活；e.轴系沿轴线方向的位置是否确定，轴向力能否传到机座上；f.轴系的轴向位置是否需要调整，需要时，如何调整。

③在确认实际装配结构无误时，测绘各零件的实际尺寸（底板不测绘，轴承座只测量轴向宽度）；④将实验零件放回箱内，排列整齐，工具放回原处；⑤在实验报告上，按1∶１比例完成轴系结构装配图（只标出各段轴的直径和长度，公差配合及其余尺寸不标注，零件序号、标题栏可省略）。

注意：因实验条件限制，本实验忽略过盈配合的松紧程度、轴肩过渡圆角及润滑等问题。

实验三轴系设计分析实验一、实验目的和要求（1）熟悉常用轴系零部件的结构及功能；（2）掌握轴系结构设计基本要求；二、主要仪器设备（1）轴系实验箱（2）工具：钢板尺、内外卡钳、铅笔、三角板等三、实验原理圈骨架式密封将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。

毛毡式密封富有弹性,可作为防震、密封，组织紧密,孔隙小,可作为良好的过滤材料。

甩油环+密封件用在轴承或齿轮的润滑。

四、实验内容及实验数据记录1.选择的轴系部件设计实验方案进行认真分析；2.根据轴系部件设计实验方案从实验箱中选择相应的零件实物，按装配工艺要求顺序装到轴上，完成轴系部件结构设计。

3.安装完成后检查轴承结构是否合理，并对不合理结构提出修改方案。

4.完成装配草图。

草图如下：五、轴系部件结构分析（1）轴系支点的轴向固定结构选择、特点及应用场合➢两端单向固定结构适用于温升不高的短轴。

为补偿轴的热伸长，对于深沟球轴承，在一端轴承外圈和端盖之间应留有一定间隙，对于角接触轴承，安装时应在轴承内部留有适当轴向游隙。

➢一端固定，一端游动的结构适用于温度变化较大，支点距离较大的长轴。

➢两端游动结构适用于要求轴做双方向的轴向游动，而其轴向工作位置靠轴上传动件本身的限位作用来保证的情况。

（2）轴滚动轴承类型、选择原因及组合方式载荷较大时应选用线接触的滚子轴承;承受纯轴向载荷时选用推力轴承;主要承受径向载荷时应选用深沟球抽承，同时承受径向和轴向载荷时应选择角接触轴承;当轴向载荷比径向绒荷大很多时，常用推力轴承和深沟球轴承的组合结构;承受冲击载荷时宜选用滚子轴承。

转速高时.应采用点接触的球轴承，转速更高时，可采用超轻或特轻系列的轴承。

当轴承的结构尺寸、精度相同时，球轴承比滚子轴承径向间隙小。

在支点跨距大或难以保证两轴承孔的同轴度时，应选抒调心轴承。

具有调心性能的滚动轴承必须在轴的两端成对使用。

如果一端采用调心轴承，另一端使用不能调心的轴承，则不能起调心作用。

指出图中轴系部件的结构错误（用笔圈出错误
1、轴系及轴上零件的固定
（1）联轴器没有轴向固定；
（2）联轴器无周向固定；
（3）套筒轴向固定齿轮不可靠，该轴段长应小于齿轮宽度；
（4）弹性挡圈为多余零件；
2、转动件与静止件的关系
（5）轴与轴承盖接触；
（6）套筒外径太大与外圈产生接触；
3、零件的结构工艺性
（7）联轴器孔不应为盲孔，应打通；
（8）箱体装轴承端盖面的加工面积过大；
（9）轴承盖无退刀槽；
4、装拆与调整
（10）缺少台阶，轴承装拆不便；
（11）轴肩过高，轴承无法拆卸；
（12）缺调整垫片，无法调整轴承间隙；
（13）键太长，套筒无法装；
（14）整体式箱体不便装拆；
5、润滑与密封
（15）轴与轴承盖之间缺少密封；
（16）缺少挡油环。

轴系结构设计与分析实验指导书徐双满洪建平编王青温审机械工程实验教学中心2011年2月轴系结构设计与分析实验指导书一、工程应用与问题的提出轴系结构是机械系统的重要组成部分，也是机械设计课程教学的重点内容。

由于轴系结构设计涉及的加工工艺、装配工艺方面的问题较多，实践性较强。

为提高教学质量，强化轴系结构设计能力的训练，开展轴系结构设计实验是很有必要的。

任何回转机械大多都有轴系结构，轴系结构设计在机械设计中很重要，如何根据轴的回转要求、决定轴系组成及支撑解决方案;根据功能要求决定轴系的总体组成结构；轴上零件的轴向定位、周向定位设计，是机械设计的重要环节。

为了设计出合理的的轴系，有必要熟悉常见的轴系结构。

通过实验可以熟悉和掌握轴的结构和轴承组合结构设计的基本要求，不仅加深对课堂上所学知识的理解与记忆，还可以对同学进行技法训练，培养工程实践技能，为后面的综合课程设计训练打好基础，还可以培养同学的创新意识。

上图1所示为一典型的轴系组成结构示意图例。

二．实验目的1．深入了解及认识轴系部件的结构形式，熟悉零件的结构形状、工艺、作用；2．熟悉和掌握轴的结构设计和轴承组合设计的基本要求和设计方法；3．对所设计的组成方案，进行组装与测绘等操作的动手技能的训练。

三．实验设备与工具1．组合式轴系结构设计分析实验箱实验箱所提供的零件，能进行圆柱齿轮轴系，小圆锥齿轮轴系及蜗杆轴系结构设计，实验箱内有齿轮类、轴类、套筒类、端盖类、支座类、轴承类及连接件等8类100多个零件，见表1、表2。

300mm钢板尺、游标卡尺、内外卡钳、铅笔、三角板、活扳手、小橡胶锤等。

四．实验要求及方法1．了解轴系系统的组成熟悉轴向、周向定位的常见方法，对照实物研究零件的各部位名称与功能特点。

2．设计方案及操作每名同学从所给出的4项轴系功能题目中选择不少于2项，并完成零件的选择、组成方案的初步设计、修改与优化、组装、必要的测绘等操作。

根据所给硬件及设计方案，现场作出设计草案；提出轴系组成方案，组合出合理的轴系部件。

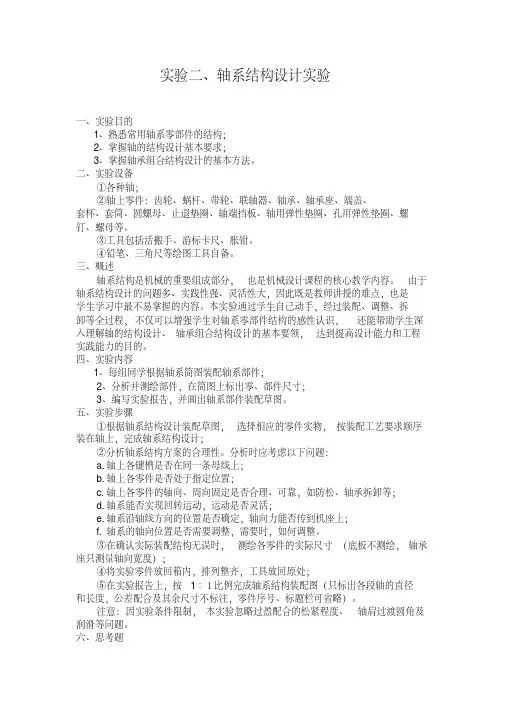

实验二、轴系结构设计实验一、实验目的1、熟悉常用轴系零部件的结构；2、掌握轴的结构设计基本要求；3、掌握轴承组合结构设计的基本方法。

二、实验设备①各种轴；②轴上零件：齿轮、蜗杆、带轮、联轴器、轴承、轴承座、端盖、套杯、套筒、圆螺母、止退垫圈、轴端挡板、轴用弹性垫圈、孔用弹性垫圈、螺钉、螺母等。

③工具包括活搬手、游标卡尺、胀钳。

④铅笔、三角尺等绘图工具自备。

三、概述轴系结构是机械的重要组成部分，也是机械设计课程的核心教学内容。

由于轴系结构设计的问题多、实践性强、灵活性大，因此既是教师讲授的难点，也是学生学习中最不易掌握的内容。

本实验通过学生自己动手，经过装配、调整、拆卸等全过程，不仅可以增强学生对轴系零部件结构的感性认识，还能帮助学生深入理解轴的结构设计、轴承组合结构设计的基本要领，达到提高设计能力和工程实践能力的目的。

四、实验内容1、每组同学根据轴系简图装配轴系部件；2、分析并测绘部件，在简图上标出零、部件尺寸；3、编写实验报告，并画出轴系部件装配草图。

五、实验步骤六、①根据轴系结构设计装配草图，选择相应的零件实物，按装配工艺要求顺序装在轴上，完成轴系结构设计；②分析轴系结构方案的合理性。

分析时应考虑以下问题：a.轴上各键槽是否在同一条母线上；b.轴上各零件是否处于指定位置；c.轴上各零件的轴向、周向固定是否合理、可靠，如防松、轴承拆卸等；d.轴系能否实现回转运动，运动是否灵活；e.轴系沿轴线方向的位置是否确定，轴向力能否传到机座上；f.轴系的轴向位置是否需要调整，需要时，如何调整。

③在确认实际装配结构无误时，测绘各零件的实际尺寸（底板不测绘，轴承座只测量轴向宽度）；④将实验零件放回箱内，排列整齐，工具放回原处；⑤在实验报告上，按1∶1比例完成轴系结构装配图（只标出各段轴的直径和长度，公差配合及其余尺寸不标注，零件序号、标题栏可省略）。

注意：因实验条件限制，本实验忽略过盈配合的松紧程度、轴肩过渡圆角及润滑等问题。

轴系结构设计实验报告答案轴系结构设计实验报告答案引言：轴系结构设计是工程领域中的重要课题，它涉及到机械工程、土木工程、航空航天工程等多个领域。

本实验旨在通过对轴系结构设计的实验研究，探索轴系结构的设计原理和优化方法，以提高轴系结构的性能和可靠性。

一、实验目的本实验的主要目的是通过对轴系结构的设计和测试，掌握轴系结构的设计原理和优化方法，以及相关实验技术。

具体目标包括：1. 理解轴系结构的基本原理和设计要求；2. 掌握轴系结构设计的基本步骤和方法；3. 了解轴系结构的性能测试方法和数据分析技术。

二、实验原理轴系结构是由轴、轴承、联轴器和传动装置等组成的机械传动系统。

它的设计目标是实现传递扭矩和转速的稳定和可靠。

轴系结构的设计原理主要包括以下几个方面：1. 轴的选材和尺寸设计：轴的选材要求具有足够的强度和刚度，同时考虑到轴的重量和成本等因素。

轴的尺寸设计要满足承受扭矩和转速的要求。

2. 轴承的选型和布置：轴承的选型要考虑到轴的转速、负荷和工作环境等因素。

轴承的布置要保证轴的旋转平稳和轴向移动的自由度。

3. 联轴器的选择和设计：联轴器的选择要考虑到轴的转速、转矩和轴向位移等因素。

联轴器的设计要满足传递扭矩和转速的要求。

4. 传动装置的设计：传动装置的设计要满足轴的转速和扭矩的要求，同时考虑到传动效率和传动比等因素。

三、实验步骤1. 确定轴的工作条件：根据轴的应用场景和工作要求，确定轴的转速、转矩和工作环境等参数。

2. 选择轴的材料：根据轴的工作条件和要求，选择合适的材料，如钢、铝合金等。

3. 计算轴的尺寸：根据轴的工作条件和材料的力学性能，计算轴的尺寸，如直径、长度等。

4. 选择轴承：根据轴的转速、转矩和工作环境等参数，选择合适的轴承，如滚动轴承、滑动轴承等。

5. 设计轴承的布置：根据轴的工作条件和轴承的要求，设计轴承的布置方式，如前后轴承、径向轴承等。

6. 选择联轴器：根据轴的转速、转矩和轴向位移等参数，选择合适的联轴器，如弹性联轴器、齿轮联轴器等。

机械设计实验指导书姓名学号班级河北工业大学机械学院实验中心实验二带传动实验一、实验目的1、通过实验确定V带（三角带）传动的滑动曲线和效率曲线，并确定单根V带（三角带）能够传递的功率。

2、观察带传动的弹性滑动与打滑现象，加深对带传动工作原理和设计准则的理解。

3、掌握转矩与转速的基本测量方法。

二、实验设备由实验台主机和控制箱两部分组成。

图2—1 实验台结构原理图1、实验台的构造及工作原理实验台的结构见图2-1，图中1和2为三相异步电机，通过被试带相连，其中电机l作为主动，电机2为从动，两台电机分别由一对滚动轴承支撑而被吊架起来，便于测定电机的工作转矩。

电机1的支撑架固定在机架上，电机 2的支架则可沿机架导轨移动，以保持初拉力不变并可满足不同中心距的要求，并可以忽略摩擦力对初拉力的影响。

电机的转矩的测量采用杠杆测矩装置。

当电机转子上作用电磁力矩时，转子转动带动带轮工作，即表现为工作转矩，同时机壳(定子)受到该转矩的反作用使机壳翻转，只要将机壳翻转力矩测出，就知道了工作转矩，为了测出转矩，在两台电机上都装有杠杆，两台电机底座下均装有配重铁。

测量时，首先将机壳在静止时把杠杆上的游砣放在零点处，利用电机配重和杠杆上的平衡砣，(平衡砣上装有准泡，可以准确确定杠杆的平衡位置)使电机平衡，加载以后，机壳受力矩作用产生翻转，此时移动游砣，移动距离为a1(a2)，或同时增加祛码w1(w2)的重量，使电机重新取得平衡，游砣重0.156Kg，故知电机输出转矩。

本实验台的加载原理如下：两台相同型号的三相异步电机并联于电网，设计时，使两电机的转向相同(逆时针方向)，且使电机l上的带轮直径D1大于电机2上的带轮直径D2，这样电机l的转速低于同步转速。

运行于电动机状态，此时电机1所产生的电磁转矩M 1与转向n1相同，它将电能转换成机械能，通过带传动迫使电机2高于同步转速下运行，转子导体切割旋转磁场的方向随之改变，因而在转子中的感应电势及电流都改变方向，电机2所产生的电磁转矩M2与转向n2相反，成为一阻力矩，与M1方向相反，此时电机2处于发电机状态运行，它将由带传动输入的机械能转换成电能并反馈给电网，节省了实验所需的电能，实现了经济实验。

轴系结构设计实验报告实验者：同组者：班级：日期：一、实验目的 1、熟悉并掌握轴系结构设计中有关轴的结构设计，滚动轴承组合设计的基本方法；2、熟悉并掌握轴、轴上零件的结构形状及功用、工艺要求和装配关系；3、熟悉并掌握轴及轴上零件的定位与固定方法；4、了解轴承的类型、布置、安装及调整方法以及润滑和密封方式。

二、实验设备1、组合式轴系结构设计分析试验箱。

试验箱提供能进行减速器援助齿轮轴系，小圆锥齿轮轴系及蜗杆轴系结构设计实验的全套零件。

2、测量及绘图工具300mm钢板尺、游标卡尺、内外卡钳、铅笔、三角板等。

三、实验步骤1、明确实验内容，理解设计要求；已知条件：绘制传动零件支撑原理简图：2、复习有关轴的结构设计与轴承组合设计的内容与方法；3、构思轴系结构方案根据齿轮类型选择滚动轴承型号；轴承类别选择依据确定支承轴向固定方式；轴承轴向固定方式选择依据根据齿轮圆周速度确定轴承润滑方式；润滑方式选择依据选择端盖形式并考虑透盖处密封方式；密封方式选择依据考虑轴上零件的定位与固定，轴承间隙调整等问题；如何定位选择依据绘制轴系结构方案示意图。

4、组装轴系部件根据轴系结构方案，从实验箱中选取合适零件并组装成轴系部件、检查所设计组装的轴系结构是否正确。

轴系结构方案示意图 5、测量零件结构尺寸，并作好记录。

6、将所有零件放入试验箱内的规定位置，交还所借工具。

7、根据结构草图及测量数据，在图纸上绘制轴系结构装配图，要求装配关系表达正确，注明必要尺寸，填写标题栏和明细表。

8、写出实验报告。

四、实验结果分析1、轴上各键槽是否在同一条母线上。

2、轴上各零件能否装到指定位置。

3、轴上零件的轴向、周向固定是否可靠。

4、轴承能否拆下。

5、轴承游隙是否需要调整，如何调整？6、轴系位置是否需要调整，如何调整？7、轴系能否实现工作的回转运动，运动是否灵活？8、轴系沿轴线方向是否固定，若未固定原因是什么？五、实验结果1、绘制轴系结构设计装配图2、按实验结果分析部分题目进行自检的结果。

综合性实验指导书实验名称：轴系结构实验实验简介：轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。

轴的主要功用是支持旋转零件和传递扭矩。

轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

另一方面，要根据制造、装拆使用等要求定出轴的合理外形和全都结构尺寸，即进行轴的结构设计。

轴承是轴的支承，分为滚动轴承和滑动轴承两大类。

滚动轴承已标准化，设计时只需根据工作条件选择合适的类型和尺寸，并进行轴承装置的设计。

通过本实验学生将进一步定性地对轴系设计结构理论进行深入了解。

适用课程：机械设计实验目的：了解并正确处理轴、轴承和轴上零件间的相关关系，如轴与铀承及轴上零件的定位、固定、装拆及调整方式等，以建立对抽系结构的感性认识并加深对轴系结构设计理论的理解。

面向专业：机械类实验项目性质：综合性（课内必做）计划学时： 2学时实验要求：A预习《机械设计》等课程的相关知识点内容；B预习《机械设计实验指导书》中实验目的、原理、设备、操作步骤或说明，并写出预习报告；实验前没有预习报告者不能够进行实验；C 进行实验时衣着整齐，遵守实验室管理规定、学生实验守则、仪器设备操作规定等相关规定，服从实验技术人员或实验教师的指导与管理。

知识点：A《机械设计》课程传动轴内容；B 《机械设计》课程键、螺纹连接内容；C《机械设计》课程滚动轴承内容；D 《机械设计》课程齿轮传动内容； E 《机械设计》课程蜗轮蜗杆传动内容；F《机械设计》课程润滑、密封内容；G《机械制图》课程相关知识内容。

实验分组：1人/组《机械设计》课程实验实验四轴系结构实验一、概述轴系主要包括轴、轴承和轴上零件，它是机器的重要组成部分。

轴的主要功用是支持旋转零件和传递扭矩。

它与轴承孔配合的轴段称为轴颈，安装传动件轮毂的轴段称为轴头，联接轴颈和轴头的轴段称为轴身。

轴颈和轴头表面都是配合表面，须有相应的加工精度和表面粗糙度。

轴的设计一方面要保证具有足够的工作能力，即满足强度、刚度和振动稳定性等要求。

1 ．了解机械传动装置中滚动轴承支承轴系结构的基本类型和应用场合。

2 ．根据各种不同的工作条件，初步掌握滚动轴承支承轴系结构设计的基本方法。

3 ．通过模块化轴系搭接实践，进一步掌握滚动轴承支承轴系结构中工艺性、标准化、轴系的润滑和密封等知识。

蜗杆和轴一体，且蜗杆位于两轴承 (支点) 之间，因此蜗杆处弯矩最大。

而轴呈中间大两头小的阶梯状，中间部份即蜗杆处的承载能力最强，于是有利于提高轴的强度。

同时中间大两头小便于轴上零件的拆装；此外也能起到定位安装的作用。

固定端轴承：轴承座凸肩和轴环定位；套筒、端盖固定外圈，圆螺母(止动垫圈) 固定内圈；游动端轴承：轴环定位，弹性挡圈固定内圈，外圈由孔用弹性挡圈定位，由套筒和端盖固定。

联轴器：轴肩轴向定位，键切向定位。

轴承类型：固定端轴承为深沟球轴承6026，游动端轴承为圆柱滚子轴承，内径均为30mm，外径均为62mm，宽度均为16mm；布置：一端固定，一端游动。

游动端和固定端分别位于蜗杆两端，联轴器置于固定端外；固定：见上文；调整方式：调整固定端调整垫片。

装配过程：a) 安装游动端孔用弹性挡圈，再装入圆柱滚子轴承外圈至其与弹性挡圈接触；b) 套入游动端轴承内圈，至其与轴环接触，安装孔用弹性挡圈；c) 从游动端将轴装进轴承座。

从固定端套入轴承至内圈和轴环接触，拧紧圆螺母，并用止动垫圈卡紧；d) 调整轴的位置，使轴承外圈与轴承座凸肩接触；e) 从固定端装入套筒；f) 固定端套上调整垫片和带孔端盖，拧上螺钉；g) 转动蜗杆，根据松紧程度调整调整垫片的厚度，调整完成后拧紧螺钉；h) 游动端挨次安装上套筒、调整垫片、端盖，并拧紧螺钉；i) 安装平键和半联轴器。

拆卸过程：a) 取下半联轴器和平键；b) 拧下两侧端盖螺钉，取下端盖、调整垫片；c) 取下两端套筒；d) 将轴伸出轴承座，拧下圆螺母，取下止动垫圈和轴承；e) 再从游动端取出轴；f) 卸下弹性挡圈和轴承。

润滑：本装置蜗杆可采用浸油润滑方式，轴承用脂润滑或者是飞溅润滑；密封；游动端采用无孔端盖密封，固定端采用有孔端盖加毡圈密封。
