星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

1、一台18千瓦的三相异步电动机须选配多大交流接触器？，应该怎么选？答：算一下该电机的工作电流,功率因素按0.9,电流=18000/1.73*380*0.9=30.4安培,按1.5倍选取45安的接触器就可以了,如果配热过载保护器按工作电流的1.2倍选.2、15kw水泵星三角启动运行电流变大是什么原因？15kw水泵星三角启动运行电流变大是什么原因,运行时电流20A左右吧，热继调大后热机很热，如热继调小水泵就过载报警。

不知为啥，15KW水泵角型运行时电流时17A吗？急，特急，忘各位大侠帮帮忙。

谢谢答：正常运行时是三角形，功率计算公式：P=1.732*U*I*cosφ，功率因数cosφ取0.8，那么：I=15000/(1.732*380*0.8)=28.5A所以，按照额定负载功率运转，电流是28.5A，你现在是20A左右，还没有达到额定功率，正常情况下，发热量不会很大啊！所以你所说的“热”不能以个人感觉，应该测一下温度，一般情况下，60度以下是没有问题的。

追问星三角启动后，角型的运行电流时20A,正常吗？是不是有点大。

再次谢谢你了。

回答15KW的电机，20A电流当然不大了，通过计算就知道了。

“热继电器太热，不太正常”是什么意思？是电机太热还是热继电器太热？所以，你需要做一些检查：1、电机是否有相间短路？2、缺相？3、绝缘？4、热继电器问题？20A的电流是很正常！3、18.5kw的电动机用多大交流接触器18.5KW的电动机要用多大的交流接触器与型号答：18.5kw的电动机一般采用降压启动，可以用40A——60A的交流接触器，如果是直接启动就要用100A的交流接触器4、18.5KW电动机直接启动需要多大的接触器。

用60A的有什么坏错，谢谢18.5KW电动机建议用降压启动。

星三角或软启动等都可以。

60A的可以用。

5、请问;星三角启动18.5KW电动机的额定启动电流和额定工作电流是多少？需安装多大的三相四线动力电表。

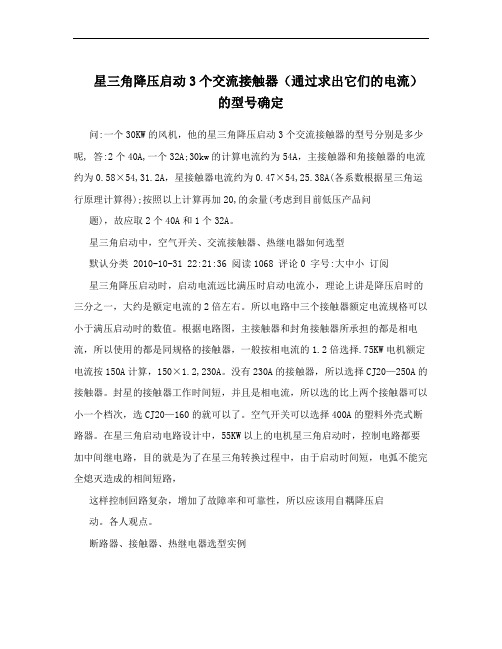

星三角降压启动3个交流接触器（通过求出它们的电流）的型号确定问:一个30KW的风机，他的星三角降压启动3个交流接触器的型号分别是多少呢, 答:2个40A,一个32A;30kw的计算电流约为54A，主接触器和角接触器的电流约为0.58×54,31.2A，星接触器电流约为0.47×54,25.38A(各系数根据星三角运行原理计算得);按照以上计算再加20,的余量(考虑到目前低压产品问题)，故应取2个40A和1个32A。

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类 2010-10-31 22:21:36 阅读1068 评论0 字号:大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2,230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化 2010-03-13 11:30:09 阅读495 评论0 字号:大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器(1.1=1.3Ie)接触器(1.3=1.5Ie)热继电器(1.1=1.3Ie)写出相应整定范围，并选择相应导线规格。

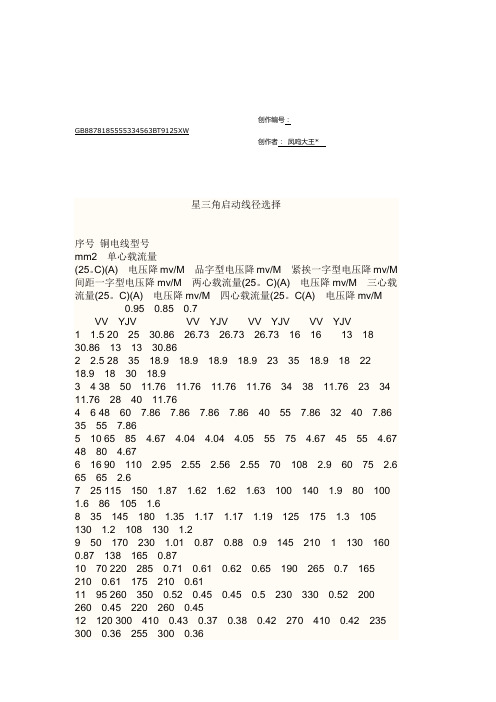

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*星三角启动线径选择序号铜电线型号mm2 单心载流量(25。

C)(A) 电压降mv/M 品字型电压降mv/M 紧挨一字型电压降mv/M 间距一字型电压降mv/M 两心载流量(25。

C)(A) 电压降mv/M 三心载流量(25。

C)(A) 电压降mv/M 四心载流量(25。

C(A) 电压降mv/M0.95 0.85 0.7VV YJV VV YJV VV YJV VV YJV1 1.5 20 25 30.86 26.73 26.73 26.73 16 16 13 18 30.86 13 13 30.862 2.5 28 35 18.9 18.9 18.9 18.9 23 35 18.9 18 2218.9 18 30 18.93 4 38 50 11.76 11.76 11.76 11.76 34 38 11.76 23 34 11.76 28 40 11.764 6 48 60 7.86 7.86 7.86 7.86 40 55 7.86 32 40 7.86 35 55 7.865 10 65 85 4.67 4.04 4.04 4.05 55 75 4.67 45 55 4.67 48 80 4.676 16 90 110 2.95 2.55 2.56 2.55 70 108 2.9 60 75 2.6 65 65 2.67 25 115 150 1.87 1.62 1.62 1.63 100 140 1.9 80 100 1.6 86 105 1.68 35 145 180 1.35 1.17 1.17 1.19 125 175 1.3 105130 1.2 108 130 1.29 50 170 230 1.01 0.87 0.88 0.9 145 210 1 130 160 0.87 138 165 0.8710 70 220 285 0.71 0.61 0.62 0.65 190 265 0.7 165210 0.61 175 210 0.6111 95 260 350 0.52 0.45 0.45 0.5 230 330 0.52 200260 0.45 220 260 0.4512 120 300 410 0.43 0.37 0.38 0.42 270 410 0.42 235 300 0.36 255 300 0.3613 150 350 480 0.36 0.32 0.33 0.37 310 470 0.35 275 350 0.3 340 360 0.314 185 410 540 0.3 0.26 0.28 0.33 360 570 0.29 320 410 0.25 400 415 0.2515 240 480 640 0.25 0.22 0.24 0.29 430 650 0.24 390 485 0.21 470 495 0.2116 300 560 740 0.22 0.2 0.21 0.28 500 700 0.21 450 560 0.19 500 580 0.1917 400 650 880 0.2 0.17 0.2 0.26 600 820 0.1918 500 750 1000 0.19 0.16 0.18 0.2519 630 880 1100 0.18 0.15 0.17 0.2520 800 1100 1300 0.17 0.15 0.17 0.24电机多少KW要星三角起动？答：电机容量与变压器容量之比大于30％才要考虑采用降压启动措施。

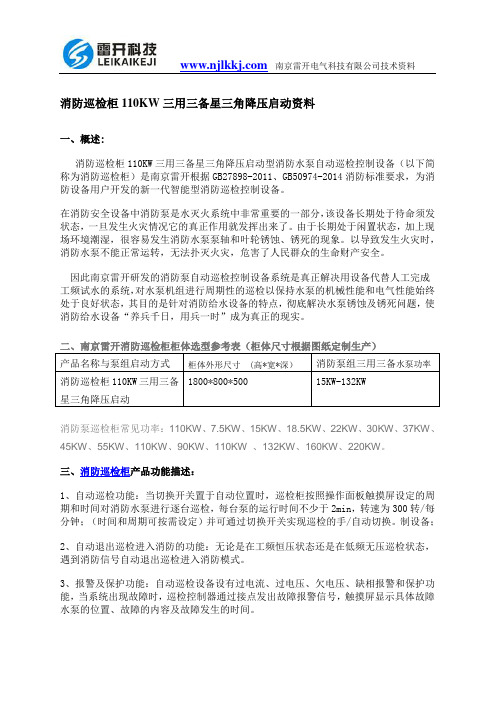

消防巡检柜110KW三用三备星三角降压启动资料一、概述:消防巡检柜110KW三用三备星三角降压启动型消防水泵自动巡检控制设备（以下简称为消防巡检柜）是南京雷开根据GB27898-2011、GB50974-2014消防标准要求，为消防设备用户开发的新一代智能型消防巡检控制设备。
