铣削平面：教师操作指南教师操作指南铣削平面是数控加工中的一种基础工序，当今工业生产中，它已经广泛应用于机械加工、造纸、汽车、航空等多个领域。
而在数控加工实验教学中，铣削平面也是学生们重点学习的内容之一。
因此，本文将针对教育工作者，向大家介绍数控铣削平面的操作指南。
1.铣削平面的定义铣削平面是指利用铣床上的铣刀在工件表面上运动切下薄层金属，并消除原有表面的波痕、毛刺、孔洞或凹凸不平。
这种加工方式具有高效、精度高、表面质量好等优点，因此在生产中得到广泛应用。
2.铣削平面的加工要点铣削平面在数控加工中是基础工序之一，那么在操作中应该注意什么呢？（1）刀具选择刀具的选择是影响加工效率和加工质量的重要因素之一。
所以，在铣削平面中，刀具的选择也要根据不同的加工任务，在形状、材质、刃数等方面进行不同的选择。
例如，对于表面光洁度要求较高的金属零件，应该使用齿数多、夹角小、弯曲度大的刀具。
（2）工艺流程在铣削平面的加工过程中，由于钢材物理力学性能复杂，且客户各有不同的要求，所以加工工艺流程也会有所不同。
因此，在操作时要以具体的产品加工要求为准，选择合适的加工方法和加工参数。
在实际操作中，要注意机床设备的精度、刀具到工件的距离、切削深度、进给速度等参数的调节，以保证加工质量和效率。
（3）数据的输入与导入结合课堂教学实践，铣削平面加工数控编程是教育教学的关键点之一，也是让学生熟悉加工工件的过程之一。
对于该内容的教学，教师在组织学习过程中要详细讲解加工数控编程原理，让学生真正掌握其关键点，并能够合理编制加工程序。
（4）加工精度与表面光洁度的检测在铣削平面的加工中，加工精度和表面光洁度是重要的质量指标。
教育教学中，应该引导学生通过各种方法进行加工精度、表面光洁度的检测，让学生真正掌握铣削平面的实践技能，同时根据不同的加工要求和几何形状，调整刀具的使用位置和角度。
3.铣削平面数控加工教学的案例为了使读者更直观地了解铣削平面的操作步骤，下面将结合实例进行介绍。
![铣工教案[新]](https://img.taocdn.com/s1/m/dd99a81059fb770bf78a6529647d27284a73375a.png)
铣工教案一、教学目标1.了解铣削加工的基本概念和工艺流程；2.掌握铣床的结构、工作原理和操作方法；3.熟悉铣削刀具的种类、使用方法和维护保养；4.能够根据工件要求进行铣削加工，并能够进行常见的铣削加工操作。
二、教学内容1. 铣削加工的基本概念和工艺流程1.铣削加工的定义和分类；2.铣削加工的工艺流程；3.铣削加工的优缺点。
2. 铣床的结构、工作原理和操作方法1.铣床的结构和分类；2.铣床的工作原理；3.铣床的操作方法。
3. 铣削刀具的种类、使用方法和维护保养1.铣削刀具的分类和特点；2.铣削刀具的使用方法；3.铣削刀具的维护保养。
4. 常见的铣削加工操作1.平面铣削；2.立体铣削；3.面铣削；4.槽铣削；5.齿轮铣削。
三、教学方法1.讲授法：通过讲解铣削加工的基本概念、工艺流程、铣床的结构、工作原理和操作方法、铣削刀具的种类、使用方法和维护保养等知识点，让学生了解铣削加工的基本原理和技术要点。
2.演示法：通过实际操作铣床和铣削刀具，演示铣削加工的过程和技巧，让学生亲身体验铣削加工的实际操作过程。
3.实践法：通过布置铣削加工的实际操作任务，让学生独立完成铣削加工的实际操作，提高学生的实际操作能力和技术水平。
四、教学重点和难点1. 教学重点1.铣削加工的基本概念和工艺流程；2.铣床的结构、工作原理和操作方法；3.铣削刀具的种类、使用方法和维护保养；4.常见的铣削加工操作。
2. 教学难点1.铣削加工的工艺流程和技术要点；2.铣床的工作原理和操作方法；3.铣削刀具的使用方法和维护保养；4.铣削加工的实际操作技巧。
五、教学评估1.学生的课堂表现：包括听课情况、提问情况、笔记情况等；2.学生的实际操作能力：通过布置铣削加工的实际操作任务，考察学生的实际操作能力和技术水平；3.学生的考试成绩：通过期末考试，考察学生对铣削加工的掌握程度和应用能力。
六、教学资源1.铣床和铣削刀具；2.铣削加工的实际工件；3.铣削加工的教学PPT。
教案~ 学年第学期专业：铣工实习教材：铣工工艺与技能训练班级：教师：平面和连接面铣削一、组织教学1、整队，师生问候2、检查出勤和着装情况3、强调安全文明生产二、入门指导（一）相关工艺知识1、平面的铣削方法（1）圆周铣1）用分布在铣刀圆柱面上的刀刃来铣削并形成平面的铣削方法。
由于圆柱形铣刀是由若干个刀刃组成的，所以铣出的平面上会有微笑的波纹。
2）圆形铣刀的选择与安装如下表圆柱铣刀有正、反装之分。
无论铣刀旋向、装法如何，安装后主轴的旋转方向应保证铣刀刀齿在切入工件时，前刀面朝向工件方能正常切削。
为了使铣刀切削时所产生的轴向力朝向主轴，装刀时从挂架一端观察，使右旋铣刀按顺时针方向旋转切削，左旋铣刀按逆时针方向切削即为所谓的正装；反之，则为反装。
（2）端铣1）端铣端铣时，铣刀的旋转轴线与工件被加工表面相垂直。
在立式铣床上进行端铣平面，铣出的平面与铣床工作台台面平行；在卧式铣床上进行端铣平面，铣出的平面与铣床工作台台面垂直。
如图1。
铣床主轴的校正如下表用端铣方法铣出的平面，其平面度的好坏，主要决定于铣床主轴轴线与进给方向的垂直度。
如图2。
（3）圆周铣与端铣的优点圆周铣能一次除较大的铣削层深度，即铣刀在圆周上的进行在圆周上的进刀量很大在相同的铣削层深度、铣削层宽度和每齿进给量的条件下，用圆周铣加工的工件表面比用端铣加工的表面粗糙值要小端铣铣刀的刀杆短，刚性好，所以振动小，铣削平稳，效率高铣刀直径可以做得很大，能铣出较宽的工件表面铣刀刀片的装夹方便、刚性好，可进行高速铣削和强力铣削，并可有效提高加工的表面质量参与切削的刀齿较多，切削厚度变化较小，因此铣削变化较小2. 铣削方法有两种方式：如图3（1）顺铣：铣刀对工件的作用力在进给方向上的分力与工件进给方向相同的铣削方式。
（2）逆铣：铣刀对工件的作用力在进给方向上的分力与工件进给方向相反的铣削方式。
3．圆周铣时的顺铣和逆铣（1）对工作台运动的影响如图4工作台丝杠与丝杠螺母总是存有间隙的，顺铣时，工作台进给方向vf与其水平方向的铣削分力Ff 方向相同，Ff作用在丝杠和螺母的间隙处。

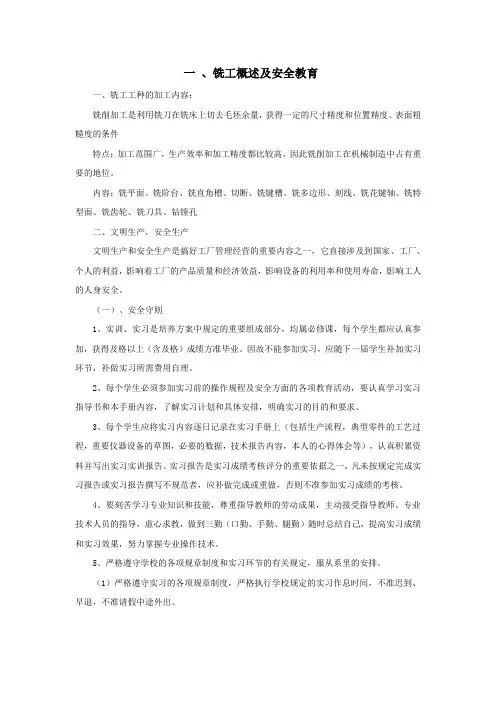

一、铣工概述及安全教育一、铣工工种的加工内容：铣削加工是利用铣刀在铣床上切去毛坯余量，获得一定的尺寸精度和位置精度、表面粗糙度的条件特点：加工范围广，生产效率和加工精度都比较高，因此铣削加工在机械制造中占有重要的地位。
内容：铣平面、铣阶台、铣直角槽、切断、铣键槽、铣多边形、刻线、铣花键轴、铣特型面、铣齿轮、铣刀具、钻镗孔二、文明生产，安全生产文明生产和安全生产是搞好工厂管理经营的重要内容之一，它直接涉及到国家、工厂、个人的利益，影响着工厂的产品质量和经济效益，影响设备的利用率和使用寿命，影响工人的人身安全。
（一）、安全守则1、实训、实习是培养方案中规定的重要组成部分，均属必修课，每个学生都应认真参加，获得及格以上（含及格）成绩方准毕业。
因故不能参加实习，应随下一届学生补加实习环节，补做实习所需费用自理。
2、每个学生必须参加实习前的操作规程及安全方面的各项教育活动，要认真学习实习指导书和本手册内容，了解实习计划和具体安排，明确实习的目的和要求。
3、每个学生应将实习内容逐日记录在实习手册上（包括生产流程，典型零件的工艺过程，重要仪器设备的草图，必要的数据，技术报告内容，本人的心得体会等），认真积累资料并写出实习实训报告。
实习报告是实习成绩考核评分的重要依据之一，凡未按规定完成实习报告或实习报告撰写不规范者，应补做完成或重做，否则不准参加实习成绩的考核。
4、要刻苦学习专业知识和技能，尊重指导教师的劳动成果，主动接受指导教师、专业技术人员的指导，虚心求教，做到三勤（口勤、手勤、腿勤）随时总结自己，提高实习成绩和实习效果，努力掌握专业操作技术。
5、严格遵守学校的各项规章制度和实习环节的有关规定，服从系里的安排。
（1）严格遵守实习的各项规章制度，严格执行学校规定的实习作息时间，不准迟到、早退，不准请假中途外出。
（2）实习中认真听讲，善于思考，谨慎操作，完成规定的实习作业(如零件加工等)和课后作业(实习报告)。
工程训练
平面的铣削加工
铣削平面的方法
1. 用圆柱铣刀铣平面
在卧式铣床上，用铣刀(如圆柱铣刀)圆周面的刀齿铣削平面的方法称为周铣，如图（a）
铣削平面的方法
2. 用端铣刀铣平面
在立式铣床上，用铣刀(如盘铣刀)端面的刀齿铣削平面的方法称为端铣，如图（b）
铣削平面的方法
两种方法相比较：端铣时
（1）刀具刚性好，切削厚度变化小，切削平稳（2）进行切削的刀齿多，效率较高
将φ28圆棒料加工成18x18方料
教学任务：
当第一个面（即基准面）加工完成后，铣削其余平面时，将已加工好的基准面紧贴平口虎钳的固定端，加工相邻两个面，最后加工基准面的对面。
在安装工件时应注意基准面的位置。
铣削平面的步骤基准面
有缘学习更多＋谓ｙｇｄ３０７６或关注桃报：奉献教育（店铺）
小结
1.平面铣削加工的方法
2.平面铣削加工的步骤。
教案课程名称：《铣工工艺与技能训练》课程名称：《铣工工艺与技能训练》课程名称：《铣工工艺与技能训练》课程名称：《铣工工艺与技能训练》课程名称：《铣工工艺与技能训练》铣削有顺铣与逆铣两种方式。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相同的铣削方式，称为顺铣；铣刀对工件的作用力在进给方向上的分力与工件进称为逆铣。
用圆柱形铣刀周铣平面时的铣削方式如图课程名称：《铣工工艺与技能训练》刀齿切入工件时的切削厚度值为零，随着刀齿的回转，切削厚度值在理论上逐渐增大。
但实际上，刀齿并非从一开始接触工件就能切入金属层内，其原因是刀刃并不是前、后刀面的交线，而是有刃口钝圆半径存在的实体，它相当于一个小圆柱的一部分。
钝圆半径的大小与刀具材料种类，晶粒粗细，前、后面的刃磨质量以及刀具磨损等多种因素有关。
新刃磨好的高速钢和硬质合金刀具一般钝圆半径值取10～26 μm，随着刀课程名称：《铣工工艺与技能训练》直分力较大，将工件压紧在夹具上，安全可靠。
第二个限制条件是工件待加工表面无硬皮，否则刀齿易崩刃损坏。
综合上述比较，在铣床上进行周铣削时，一般都采用逆铣，只有下列情况才选用顺铣：工作台丝杠、螺母传动副有间隙调整机构，并可将轴向间隙调整到足够小小于工作台与导轨之间的摩擦力。
端面铣削时，根据铣刀与工件加工面相对位置的不同，可分为对称铣削、不对称所示。
1)对称铣削铣刀轴线位于铣削弧长的对称中心位置，或者说铣刀露出工件加工面两侧的距离相等，即的端铣，称铣刀切离工件一侧露出加工面的距离大于切入工件一侧的端铣，称为不对称逆铣。
3)不对称顺铣铣刀切离工件一侧露出加工面的距离小于切入工件一侧露出加工面的距离，即的端铣，称课程名称：《铣工工艺与技能训练》图4-8 端铣的铣削方式5. 铣平面的加工步骤1.确定铣削方法，选择刀具1）粗铣加工粗铣加工时应选用粗齿铣刀；铣刀的直径按工件的切削层深度大小而定，切削层深度大，铣刀的直径也应选大些，端铣刀的直径一般应大于工件的加工面宽度的1.2～1.5倍；铣刀宽度要大于工件加工面的宽度。
组织教学：1.学生按时整队，进入实习教室，师生互相问候。
2.检查出勤情况。
3.检查学生学习用具是否带齐（课本、笔记本、笔等）。
4.检查学生劳保用品是否穿戴整齐（工作服、安全帽）。
5.检查学生仪容仪表是否符合学校规定（发型，饰品等）。
6.宣布本课题的内容及任务复习旧课：用端铣刀铣平面端铣刀一般用于立式铣床上铣平面，有时也用于卧式铣床上铣侧面。
端铣刀一般中间带有圆孔。
通常先将铣刀装在短刀轴上，再将刀轴装入机床的主轴上，并用拉杆螺丝拉紧。
用端铣刀铣平面与用圆柱铣刀铣平面相比，其特点是：切削厚度变化较小，同时切削的刀齿较多，因此切削比较平稳：再则端铣刀的主切削刃担负着主要的切削工作，而副切削刃又有修光作用，所以表面光整；此外，端铣刀的刀齿易于镶装硬质合金刀片，可进行高速铣削，且其刀杆比圆柱铣刀的刀杆短些，刚性较好，能减少加工中的振动，有利于提高铣削用量。
因此，端铣既捉高了生产率，又提高了表面质量，所以在成批大量生产中，端铣已成为加工平面的主要方式之一。
讲授新课：平面的铣削一、平面连接面的铣削1.平面的铣削1、使用设备和刀具的选择选用XW5032型立式铣床，使用刀具为直径120mm端铣刀。
如图1-1所示。
教学方法及授课要点随记复习前次讲过的工件的装夹和铣削2、顺铣和逆铣顺逆铣是铣削加工的两种常见方式。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相同的铣削方式，称为顺铣。
顺铣切削时，切屑厚度开始最大，刀具切入工件中没有挤压。
顺铣刀齿切削距离短，切屑变形小，顺铣可以采用较高主轴转速和进给量，加工效率高。
如图1-2（a）所示。
采用顺铣时；1）机床应具有间隙消除机构，以防止铣削中产生振动。
2）工件表面无硬化层。
3）工艺系统应有足够刚性。
难加工材料应采用顺铣，可以减小切削变形降低切削力和功率消耗，还可以提高刀具寿命。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相反的铣削方式，称为逆铣。
逆铣切削时，切屑由薄变厚，刀具从已加工表面切入。
组织教学：1.学生按时整队，进入实习教室，师生互相问候。
2.检查出勤情况。
3.检查学生学习用具是否带齐（课本、笔记本、笔等）。
4.检查学生劳保用品是否穿戴整齐（工作服、安全帽）。
5.检查学生仪容仪表是否符合学校规定（发型，饰品等）。
6.宣布本课题的内容及任务复习旧课：用端铣刀铣平面端铣刀一般用于立式铣床上铣平面，有时也用于卧式铣床上铣侧面。
端铣刀一般中间带有圆孔。
通常先将铣刀装在短刀轴上，再将刀轴装入机床的主轴上，并用拉杆螺丝拉紧。
用端铣刀铣平面与用圆柱铣刀铣平面相比，其特点是：切削厚度变化较小，同时切削的刀齿较多，因此切削比较平稳：再则端铣刀的主切削刃担负着主要的切削工作，而副切削刃又有修光作用，所以表面光整；此外，端铣刀的刀齿易于镶装硬质合金刀片，可进行高速铣削，且其刀杆比圆柱铣刀的刀杆短些，刚性较好，能减少加工中的振动，有利于提高铣削用量。
因此，端铣既捉高了生产率，又提高了表面质量，所以在成批大量生产中，端铣已成为加工平面的主要方式之一。
讲授新课：平面的铣削一、平面连接面的铣削1.平面的铣削1、使用设备和刀具的选择选用XW5032型立式铣床，使用刀具为直径120mm端铣刀。
如图1-1所示。
教学方法及授课要点随记复习前次讲过的工件的装夹和铣削2、顺铣和逆铣顺逆铣是铣削加工的两种常见方式。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相同的铣削方式，称为顺铣。
顺铣切削时，切屑厚度开始最大，刀具切入工件中没有挤压。
顺铣刀齿切削距离短，切屑变形小，顺铣可以采用较高主轴转速和进给量，加工效率高。
如图1-2（a）所示。
采用顺铣时；1）机床应具有间隙消除机构，以防止铣削中产生振动。
2）工件表面无硬化层。
3）工艺系统应有足够刚性。
难加工材料应采用顺铣，可以减小切削变形降低切削力和功率消耗，还可以提高刀具寿命。
铣刀对工件的作用力在进给方向上的分力与工件进给方向相反的铣削方式，称为逆铣。
逆铣切削时，切屑由薄变厚，刀具从已加工表面切入。
刀具在切削过程中和工件有摩擦和挤压，进给平稳。
在有些情况下，逆铣可以获得较高的光洁度，尺寸精度容易保证。
如图1-2（b）所示。
采用逆铣时；1）工件表面有硬化层。
2）工艺系统刚性不足（a）逆铣（b）顺铣图1-2 铣削的两种方式顺铣的功率消耗要比逆铣时小，在同等切削条件下，顺铣功率消耗要低5%～15%，同时顺铣也更加有利于排屑。
一般应尽量采用顺铣法加工，以提高被加工零件表面的光洁度（降低粗糙度），保证尺寸精度。
但是在切削面上有硬质层、积渣、工件表面凹凸不平较显著时，如加工锻造毛坯，应采用逆铣法。
端面铣削时，根据铣刀与工件加工面相对位置的不同，可分为对称铣削、不对称逆铣和不对称顺铣三种铣削方式，如图1-3所示。
1)对称铣削铣刀轴线位于铣削弧长的对称中心位置，或者说铣刀露出工件加工面两侧的距离相等，即u1′= u1的端铣，称为对称铣削。
2)不对称逆铣铣刀切离工件一侧露出加工面的距离大于切入工件一侧露出加工面的距离，即u1′> u1的端铣，称为不对称逆铣。
3)不对称顺铣铣刀切离工件一侧露出加工面的距离小于切入工件一细致讲解，配合图示及幻灯片演示。
（a）对称铣削（b）不对称逆铣（c）不对称顺铣图1-3 端铣的铣削方式3、常用的平面连接面形位公差测量工具常用的测量工具为90°角尺、塞尺、刀口形直尺1）90°角尺如图1-4所示为90°角尺。
90°角尺主要用来测量工件相邻表面的垂直度。
如图1-5（a）所示，使用时，90°角尺底座的一边与被测量面的基准贴合，观察90°角尺另一边与被测量面的另一边是否贴合，如果接触严密、不透光或透光细而均匀，说明垂直度符合要求；否则，有一定的误差。
使用90°角尺时要放正放好，如图1-5（b）、（c）、（d）所示为不正确的使用方法。
图1-4 90°角尺细致讲解，配合演示操作及幻灯片演示。
如图1-6（a）所示，当被测量工件较大时，可将工件放在标准平板上。
以平板为基准，直角尺与被测量表面接触后，若上部有缝隙，则β＜90°，如图1-6（b）所示；若下部有缝隙，则β＞90°，如图1-6（c）所示。
（a）加标准平板（b）上部有缝隙（c）下部有缝隙图1-6 使用90°角尺测量大工件2）塞尺塞尺又称为厚薄规或间隙片，是测量或检验两个结合面之间间隙大小的片状量规。
如图1-7（a）所示为塞尺的外形结构，它有两个平行的测量平面，其长度有50 mm、100 mm和200 mm等多种。
塞尺有若干个不同厚度的片，可叠合起来装夹在夹板里。
使用塞尺时，应根据间隙的大小选择塞尺的片数，可用一片或数片重叠在一起插入间隙内，如图1-7（b）所示。
厚度小的塞尺片很薄，容易弯曲和折断，插入时不能用力太大。
用后要擦拭干净并及时合到夹板中去。
（a）塞尺的外形结构（b）测量缝隙图1-7 塞尺的外形结构与用法3）刀口形直尺如图1-8（a）所示，使用时，将刀口形直尺与被测量表面贴紧，并朝与刀口垂直的方向轻微摆动直尺，其摆动幅度为15°左右，如图1-8（b）所示。
在摆动过程中，细致观察两者之间的透光缝隙大小，透过的缝隙即是被测表面的直线度误差。
若透光细而均匀，则平面平行。
用刀口形直尺测量平面的平面度或直线度时，除沿工件的纵向和横向检查外，还应沿对角线方向进行检查。
细致讲解，配合演示操作及幻灯片演示。
细致讲解，配合演示操作及幻灯片演示。
（a）直尺与工件贴合（b）透光法测量工件图1-8 刀口形直角尺使用方法4）百分表百分表又称为丝表，是在零件加工或机器装配时检验尺寸精度和形状精度的一种量具。
测量精度为0.01 mm，测量范围有0～3 mm、0～5 mm和0～10 mm等3种规格。
百分表的结构如图1-9所示，主要由测量头、测量杆、指针、表盘和表圈等组成。
常用百分表有钟表式和杠杆式两种。
百分表用于测量工件的形状误差、位置误差以及位移量，也可用比较法测量工件的长度。
使用时安装在磁力表架和万能表架上。
如图1-10所示。
图1-9 百分表的结构（a）安装在磁力表架上（b）安装在万能表架上细致讲解，配合演示操作及幻灯片演示。
4、铣平面的加工步骤1）确定铣削方法，选择刀具①粗铣加工粗铣加工时应选用粗齿铣刀；铣刀的直径按工件的切削层深度大小而定，切削层深度大，铣刀的直径也应选大些，端铣刀的直径一般应大于工件的加工面宽度的1.2～1.5倍；铣刀宽度要大于工件加工面的宽度。
②精铣加工精铣加工时应选用细齿铣刀；铣刀直径应取大些，因为其刀柄直径相应较大，刚性较好，铣削时平稳，能够保证加工表面的质量。
2）确定工件装夹方案铣削中小型工件的平面时，一般采用机用虎钳装夹；铣削尺寸较大或不便于用机用虎钳装夹的工件时，可采用压板装夹。
装夹应按相应要求和注意事项完成。
3）确定铣削用量①端铣时的背吃刀量a p和周铣时的侧吃刀量a c在粗加工时，若加工余量不大，可一次切除；精铣时，每次的吃刀量要小一些。
②端铣时的侧吃刀量a c和周铣时的背吃刀量a p端铣时的侧吃刀量和周铣时的背吃刀量一般与工件加工面的宽度相等。
③每齿进给量fz通常取每齿进给量f z=0.02~0.3 mm/z，粗铣时，每齿进给量要取大一些，精铣时，每齿进给量则应取小一些。
④铣削速度v c根据工件材料及铣刀切削刃材料等的不同，所采用的铣削速度也不同。
4）对刀在铣床上，移动工作台有手动和机动两种方法。
手动移动工作台一般用于切削位置的调整和工件趋近铣刀的运动，机动移动工作台用于连续进给实现铣削。
在调整工件或对刀时，如果不小心将手柄摇过位置，则应将手柄倒转一些后（一般转1/2～1周），再重新摇动手柄到规定位置上，从而消除了螺母丝杠副的轴向间隙，避免尺寸出现错误。
2.连接面的铣削连接面是指垂直面或平行面。
典型的加工是铣削矩形工件，它是铣工与镗工必须掌握的一项基本技能，在多数情况下，都要将毛坯进行平行六面体加工处理，俗称“归方”，为后续加工做好准备。
如图1-11所示，矩形工件由六个平面组成，要求工件顶面与底面平行，侧面分别与底面垂直。
由此可知，底面是各连接面的基准。
所以，应当先加工底面，其他各面的加工以底面为基准面。
图1-11 矩形工件图1、端铣加工垂直面在立式铣床上用立铣刀加工垂直面。
与基准面垂直的面称为垂直面。
在立式铣床上加工垂直面（用机用虎钳装夹），产生垂直度误差的原因及保证垂直度的方法如下。
1）工件基准面与固定钳口不贴合避免工件基准面与固定钳口不贴合现象的方法是修去毛刺，擦净固定钳口和基准面，再在活动钳口处安置一根圆棒，也可放一条窄长而较厚的铜皮。
2）固定钳口与工作台台面不垂直机用虎钳的固定钳口与工作台台面不垂直的校正方法如下：①在固定钳口处垫铜皮或纸片。
当铣出的平面与基面之间的夹角小于90°时，铜皮或纸片应垫在钳口的上部，反之则垫在下部，这种方法只作为临时措施和用于单件生产。
②在机用虎钳底平面垫铜皮或纸片，当铣出垂直夹角小于90°时，则应垫在靠近固定钳口的一端；若大于90°，则应垫在靠近活动钳口的一端。
这种方法也是临时措施，但加工一批工件只需垫一次。
③校正固定钳口，先利用百分表检查钳口的误差，然后用百分表读数的差值乘以钳口铁的高度再除以百分表的移动距离，把此数值厚度的铜皮垫在固定钳口和钳口铁之间。
若上面的百分表读数大，则应垫在上面，反之则垫在下面，也可把钳口铁拆下并按误差的数值磨准。
把钳口铁垫准或磨准后，还需再做检查，直到准确为止。
用于检查的平行垫铁要紧贴固定钳口的检查面，且固定钳口的检查面必须光洁平整。
若钳口铁是光整平面，且高度方向尺寸较大时，可用百分表直接校正钳口铁。
④夹紧力太大会使固定钳口变形而向外倾斜，从而产生垂直度误差，特别是在精加工时，夹紧力更不能太大，所以不能使用较长的手柄夹紧工件。
3）用端铣刀端铣垂直面时，影响加工面与基准面之间垂直度的原因还有铣细致讲解，配合演示操作。
1.常见的斜面铣削方法斜面的铣削方法有工件倾斜铣斜面、铣刀倾斜铣斜面和用角度铣刀铣斜面三种。
1、工件倾斜铣斜面在立式或卧式铣床上，铣刀无法实现转动角度的情况下，可以将工件倾斜所需角度安装进行铣削斜面。
常用的方法有以下几种：1）在单件生产中，常采用划线校正工件的装夹方法来实现斜面的铣削，如图2-1所示。
图2-1 按画线加工斜面2）利用机用钳钳体调转所夹工件的角度也可实现斜面的铣削。
安装机用虎钳时必须要校正固定钳口与主轴轴线的垂直度与平行度（卧式铣床），或与工作台纵向进给方向的垂直度与平行度，然后再按角度要求将钳体转到刻度盘上的相应位置，就可以铣削所要的斜面了，如图2-2所示。
（a）（b）图2-2 调转钳口角度装夹工件3）利用倾斜垫铁装夹工件和利用分度头装夹工件加工斜面如图2-3所示。
