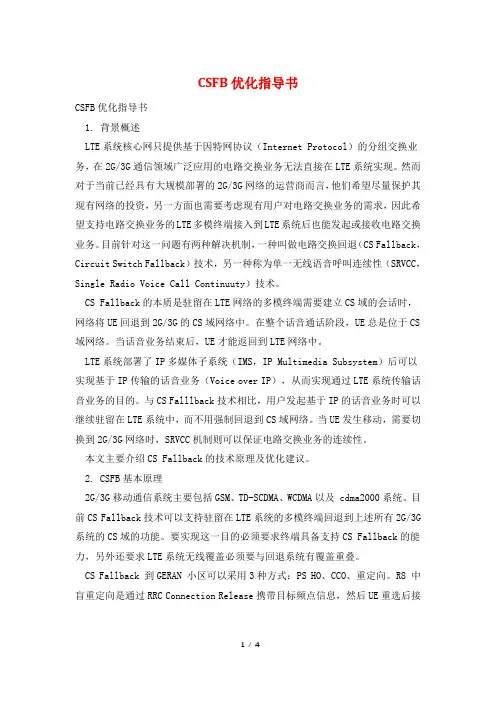

CSFB优化指导书CSFB优化指导书1. 背景概述LTE系统核心网只提供基于因特网协议（Internet Protocol）的分组交换业务，在2G/3G通信领域广泛应用的电路交换业务无法直接在LTE系统实现。
然而对于当前已经具有大规模部署的2G/3G网络的运营商而言，他们希望尽量保护其现有网络的投资，另一方面也需要考虑现有用户对电路交换业务的需求，因此希望支持电路交换业务的LTE多模终端接入到LTE系统后也能发起或接收电路交换业务。
目前针对这一问题有两种解决机制，一种叫做电路交换回退（CS Fallback，Circuit Switch Fallback）技术，另一种称为单一无线语音呼叫连续性（SRVCC，Single Radio Voice Call Continuuty）技术。
CS Fallback的本质是驻留在LTE网络的多模终端需要建立CS域的会话时，网络将UE回退到2G/3G的CS域网络中。
在整个话音通话阶段，UE总是位于CS 域网络。
当话音业务结束后，UE才能返回到LTE网络中。
LTE系统部署了IP多媒体子系统（IMS，IP Multimedia Subsystem）后可以实现基于IP传输的话音业务（Voice over IP），从而实现通过LTE系统传输话音业务的目的。
与CS Falllback技术相比，用户发起基于IP的话音业务时可以继续驻留在LTE系统中，而不用强制回退到CS域网络。
当UE发生移动，需要切换到2G/3G网络时，SRVCC机制则可以保证电路交换业务的连续性。
本文主要介绍CS Fallback的技术原理及优化建议。
2. CSFB基本原理2G/3G移动通信系统主要包括GSM、TD-SCDMA、WCDMA以及 cdma2000系统。
目前CS Fallback技术可以支持驻留在LTE系统的多模终端回退到上述所有2G/3G 系统的CS域的功能。
要实现这一目的必须要求终端具备支持CS Fallback的能力，另外还要求LTE系统无线覆盖必须要与回退系统有覆盖重叠。
CSFB失败原因与信令特征对应表目录1概述 (4)1.1前言 (4)2失败类型：CSFB主叫失败 (4)2.1失败原因：终端回落到了弱覆盖的2G小区,终端在2G的接续过程中掉话 (4)A接口： (6)3失败类型：CSFB被叫失败 (7)3.1失败原因：用户处在2个TA重叠的覆盖范围, 经常在两个TA之间来回重选，做被叫时正在重选过程中导致的CSFB被叫时失败 (7)3.2失败原因：未部署MTRF功能情况下 UE跨MSC Pool回落，导致的CSFB被叫失败73.3失败原因：诺西ENodeB的CSFB功能未打开，导致的CSFB被叫失败 (8)3.4失败原因：阿朗ENodeB的CSFB LICENSE功能未打开，导致的CSFB被叫失败。
93.5失败原因：诺西MME软件缺陷，当用户正在进行X2切换时，MME并没有等待该切换完成后重新下发Paging消息，最终导致寻呼未正常下发.诺西计划在14年6月的NS31中解决。
(11)3.6失败原因：手机终端设置黑名单或来电防火墙引起CSFB被叫失败 (12)3.7失败原因：回落2G后发生LAC改变,改变后的LAC所属BSC(华为）的GSM小区未开启CSFB功能，导致主叫失败 (13)3.8失败原因：阿朗ENODEB采用BitMap方式下发GSM回落频点导致CSFB接通失败153.9失败原因： .回落邻区漏配、少配或者优先级不当引起回落失败 (16)3.10失败原因：诺西MME的BUG造成7108D等单卡双待手机存在联合附着. 引起双待手机被叫失败 (17)3.11失败原因： ENODEB将ESR(TAU)错误分发至另外一个SGSN，引起被叫无法接续（大唐、中兴ENDOBE) (17)3.12失败原因：伪基站干扰，CSFB手机做被叫时回落至伪基站，造成被叫失败193.13失败原因： 4G网络弱覆盖寻呼无响应造成被叫失败。
(20)3.14失败原因： 4G网络SINR值差，导致iPhone手机终端无法收到Paing消息造成被叫失败。

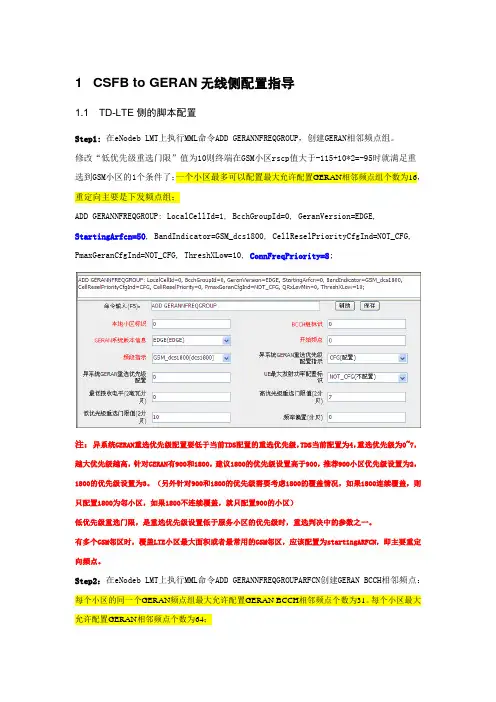

1 CSFB to GERAN无线侧配置指导1.1 TD-LTE侧的脚本配置Step1: 在eNodeb LMT上执行MML命令ADD GERANNFREQGROUP，创建GERAN相邻频点组。
修改“低优先级重选门限”值为10则终端在GSM小区rscp值大于-115+10*2=-95时就满足重选到GSM小区的1个条件了；一个小区最多可以配置最大允许配置GERAN相邻频点组个数为16，重定向主要是下发频点组；ADD GERANNFREQGROUP: LocalCellId=1, BcchGroupId=0, GeranVersion=EDGE, StartingArfcn=50, BandIndicator=GSM_dcs1800, CellReselPriorityCfgInd=NOT_CFG, PmaxGeranCfgInd=NOT_CFG, ThreshXLow=10, ConnFreqPriority=8;注：异系统GERAN重选优先级配置要低于当前TDS配置的重选优先级，TDS当前配置为4，重选优先级为0~7，越大优先级越高，针对GERAN有900和1800，建议1800的优先级设置高于900，推荐900小区优先级设置为2，1800的优先级设置为3。
（另外针对900和1800的优先级需要考虑1800的覆盖情况，如果1800连续覆盖，则只配置1800为邻小区，如果1800不连续覆盖，就只配置900的小区）低优先级重选门限，是重选优先级设置低于服务小区的优先级时，重选判决中的参数之一。
有多个GSM邻区时，覆盖LTE小区最大面积或者最常用的GSM邻区，应该配置为startingARFCN，即主要重定向频点。
Step2：在eNodeb LMT上执行MML命令ADD GERANNFREQGROUPARFCN创建GERAN BCCH相邻频点：每个小区的同一个GERAN频点组最大允许配置GERAN BCCH相邻频点个数为31。

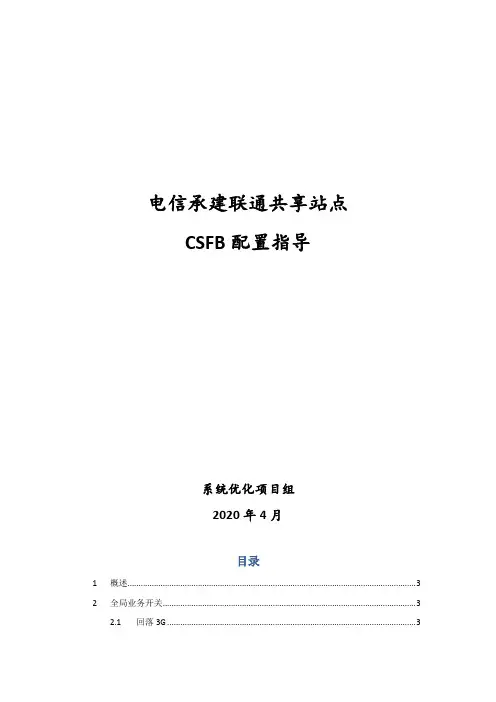

电信承建联通共享站点CSFB配置指导系统优化项目组2020年4月目录1概述 (3)2全局业务开关 (3)2.1回落3G (3)2.2回落2G (4)3基于覆盖的重定向算法启动开关 (4)4测量参数 (4)4.1回落3G (4)4.2回落2G (5)5EnodeB邻接频点 (6)5.1回落3G (6)5.2回落2G（站点周边最强GSM频点） (7)6CSFB配置 (8)6.1回落3G (8)6.2回落2G (10)7运营商自定义用户策略配置表 (11)8测量参数 (12)1概述本文为电信承建联通共享站点CSFB参数配置方法，目前中兴版本3.8支持，3.7版本不支持。
因各地市联通要求不同，部分区域回落3G，部分区域回落2G，因此本文针对两种情况分别进行配置说明。
2全局业务开关联通CSFB配置，回落3G或回落2G，需打开UL CSFB功能开关或GL CSFB功能开关。
在“全局业务开关”表中，将参数“UL CSFB功能开关”或“GL CSFB功能开关”打开，开启到UTRAN（WCDMA）或GSM网络的CSFB功能。
2.1回落3G2.2回落2G3基于覆盖的重定向算法启动开关将“E－UTRAN FDD小区”表中“基于覆盖的重定向算法启动开关”设置为打开。
4测量参数4.1回落3G在“测量参数”表中将“参数UTRAN FDD系统空闲态用户CS Fallback目标系统优先级”与“参数UTRAN FDD连接态用户CS Fallback目标系统优先级”设置为100，参数“对CSFB 是否测量”设置为否。
UTRAN频点数目设置为1，UTRAN载频测量配置中设置对应UTRAN载频（如：2132.6），设置UTRAN频点CSFB优先级为0，UTRAN频点CSFB测量指标为否，CS Fallback到UTRAN 时，优先采用的方式设置为重定向。
4.2回落2G在“测量参数”表中将“参数GERAN系统空闲态用户CS Fallback目标系统优先级”与“参数GERAN连接态用户CS Fallback目标系统优先级”设置为100，参数“对CSFB是否测量”设置为否。
QB/CU 中国联通公司企业标准中国联通LTE数字蜂窝移动通信网终端设备技术要求第一分册：VoLTE终端技术要求Technical Specification for China Unicom LTE Digital Cellular Mobile Telecommunication Network Mobile StationVolume I: VoLTE Mobile StationV1.12016-xx-xx发布2016-xx-xx实施目次目次 (I)前言 (II)中国联通LTE数字蜂窝移动通信网终端设备技术要求第一分册VoLTE终端技术要求v1.1 (1)1 范围 (1)2 规范性引用文件 (1)3 缩略语 (2)4 概述 (3)4.1 VoLTE终端设备在接入系统逻辑结构中的位置 (3)5卡槽要求 (4)6 VoLTE终端基本配置要求 (4)7 VoLTE终端功能要求 (4)7.1 基本功能要求 (4)7.1.1 无线功能要求 (4)7.1.2 IMS控制面要求 (6)7.1.3 IMS媒体面要求 (7)7.1.4 SRVCC (8)7.1.5 语音方案选择策略要求 (9)7.2 VoLTE业务要求 (9)7.2.1 语音业务要求 (9)7.2.2 视频业务要求 (10)7.2.3 短消息要求 (10)7.2.4 补充业务要求 (11)7.2.5 并发业务能力要求 (12)7.2.6 互通要求 (12)7.2.7 IMS紧急呼叫要求 (12)7.2.8 人机界面要求 (12)7.2.9 APN参数设置要求 (13)附录A（资料性附录）修订记录 (13)前言本标准的制定是为保证中国联通公司VoLTE终端能满足中国联通VoLTE网络需求，并为终端设备的开发生产提供依据。
本标准规定中国联通VoLTE终端设备基本测试方法。
本标准的附录为规范的组成部分，如无特殊说明和本规范正文具有同等约束力。
本标准是中国联通LTE数字蜂窝移动通信网终端设备的系列标准之一，该系列标准的名称及结构如下：a) 《中国联通LTE数字蜂窝移动通信网终端设备技术规范总册：总体技术要求 V4.0》；b) 《中国联通LTE数字蜂窝移动通信网终端设备测试规范总册：总体测试规范 V4.0》；c）《中国联通LTE数字蜂窝移动通信网终端设备技术要求第一分册 VoLTE终端技术要求v2.0》；d）《中国联通LTE数字蜂窝移动通信网终端设备测试规范第一分册 VoLTE终端测试规范v2.0》今后，中国联通将根据LTE业务和功能的发展需要，不断更新和增加相应分册。
中国联通LTE Flash CSFB开通指导V1.3 中国联通LTE Flash CSFB开通指导文档密级(仅供内部使用)联通LTE技术支持小组拟制：审核：审核：批准：日期：日期：日期：日期：2021-10-31华为技术有限公司版权所有侵权必究2021-3-2华为保密信息,未经授权禁止扩散第1页, 共9页中国联通LTE Flash CSFB开通指导文档密级修订记录修订版日期本秦彦、李文辉、2021-10-31 1.0 初稿完成张建东、贺慧邱�D 蕾、陈祥涛 2021-11-07 1.1 修改R9最大邻区数命令错误顾峰邱�D 修订描述审核作者1、修改友商对接场景描述，由原万思捷、杜健、MME对接修改为MME和RNC任一侯勇、张良网元对接； 2021-11-21 1.22、增加关闭空闲态CSFB重定向优化开关开关命令；3、友商RNC对接时，最大下发邻区个数修改为3个。
1、友商对接和华为内部场景配置统一的RIM消息编码格式； 2、友商对接和华为内部场景的RIM2021-7-12 1.3 邻区个数统一配置为16； 3、IdleCsfbRedirectOptSwitch不再要求关闭邱�D 邱�D2021-3-2华为保密信息,未经授权禁止扩散第2页, 共9页中国联通LTE Flash CSFB开通指导文档密级1 Flash CSFB简介Flash CSFB也叫R9 CSFB，通常用盲重定向的方式实现，因此也叫R9盲重定向。
在触发基于重定向的的CSFB过程中，当UE在UMTS或GSM合适小区驻留后需要读取3G或2G 的系统消息才可以发起接入，因此在整体CSFB接入时延中，系统消息的读取往往占据较大一部分。
开始Flash CSFB后，eNodeb通过RIM流程向RNC或BSC获取邻区的系统消息，并在基于重定向的CSFB执行时，在下发的RRC connection release消息中加上邻区的系统消息内容，这样，当UE重定向后接入的小区即为已经下发系统消息的邻区，则无需再读取系统消息即可发起接入，达到取消系统消息读取的时延，从而减少CSFB的整体时延。
中国联通lte部署建议与解决方案篇一：中国联通LTE无线设备配置要求中国联通LTE无线设备配置要求1. 配置要求软件以本地网整体为单位配置和报价，硬件按站型配置和报价。
硬件配置要求TD LTE设备? 单基站至少须支持6个20MHz 2T2R载扇或6个20MHz 8T8R载扇??? LTE单载波带宽须支持5MHz，10MHz，15MHz和20MHz 单用户吞吐量应能达到下行80Mbps上行30Mbps（2:2配置）单载扇峰值吞吐率应能达到双/八通道下行80Mbps、上行30Mbps（64QAM），20Mbps（16QAM）；单基站峰值吞吐率应达到下行N×80Mbps（N为载扇数,本期工程暂定为6），上行N×30Mbps（N为载扇数,本期工程暂定为6），必需保证所有扇区能够同时达到峰值速度。
? 单载扇RRC连接数很多于1200个，其中非DRX连接数很多于400个；单基站RRC连接数很多于N×1200个（N为载扇数,本期工程暂定为6），其中非DRX连接数很多于N×400个（N为载扇数,本期工程暂定为6），RRC连接数须支持在载扇间共享。
RRC IDLE态用户数不受限制。
每TTI单载扇调度用户数应达到12个。
? 单载扇承载RAB数很多于3600个，单基站承载RAB 数应很多于N×3600个（N为载扇数,本期工程暂定为6），须支持载扇间共享。
? 单基站的支持信令数量要求（如BHCA、切换、状态转换、SRB等）：折换成BHCA后应达到20万，能够知足各类基站配置的RRC连接用户数的正常业务利用? 单载扇同时支持VoIP数量应大于等于200个（20MHz LTE小区）；单基站同时支持VoIP数量应大于等于N×200个（N为载扇数,本期工程暂定为6）。
? 基站的工作带宽应知足：频段（暂定2535MHz-2575MHz，以牌照发放为准）?? 基站的瞬时工作带宽（IBW）：频段应至少达到40MHz 双通道覆盖基站单载扇每通道功率配置不得低于40W，八通道覆盖基站单载扇每通道功率配置不得低于10W，该功率指机顶功率，即通过所有滤波器后接天馈线前的实际功率。
中国联通网络分公司运行维护部 中国联通网络技术研究院2015年9月 中国联通LTE 网络CSFB 语音业务专项提升方案 内部资料 注意保存目录1前言 (1)2CSFB基本原理 (1)2.1联合附着 (3)2.2联合位置更新 (4)2.3基于重定向的CSFB (4)2.4基于PSHO的CSFB (8)2.5Fast Return (9)2.6CSFB参数 (10)2.6.1参数配置列表 (10)2.6.2参数详解及调整策略 (11)2.6.3回落方式参数配置策略 (16)3CSFB分析流程 (20)3.1流程方法 (20)3.2CSFB相关指标 (21)3.2.1路测指标 (21)3.2.2KPI指标 (22)4CSFB优化措施 (23)4.14G寻呼回落 (24)4.1.1基于测量重定向的CSFB (24)4.1.2基于PSHO的CSFB (26)4.1.34G到2G的CSFB (28)4.1.4流程冲突 (28)4.1.5被叫寻呼参数 (29)4.23G侧业务建立 (31)4.2.1接入流程 (31)4.2.2LAU流程 (31)4.2.3主叫语音建立请求/被叫寻呼响应流程 (32)4.2.4RAU流程 (32)4.2.5电路域鉴权 (33)4.2.6CS RAB建立 (34)4.2.7PS RAB建立 (34)4.3FR优化 (34)4.3.1FR失败 (34)4.3.23G切换到2G无法触发FR (35)4.3.3载波未开启FR功能 (35)4.3.4跨RNC切换导致FR失效 (35)4.3.5LTE质差导致FR不成功 (35)4.3.6并发业务时延过大 (36)5专项管控 (36)5.1总体要求 (36)5.2专项目标 (36)5.3流程管控 (37)1前言随着2014年中国联通LTE网络的大力建设和发展，通过一年的工程优化实施，网络规模和质量已经得到显著的提升，同时FDD商用牌照的下发给了联通快速发展的新契机。
ZTE LTE FDD CSFB功能指导书V1.0法律声明若接收中兴通讯股份有限公司（以下称为“中兴通讯”）的此份文档，即表示您已同意以下条款。
若不同意以下条款，请停止使用本文档。
本文档版权所有中兴通讯股份有限公司。
保留任何未在本文档中明示授予的权利。
文档中涉及中兴通讯的专有信息。
未经中兴通讯事先书面许可，任何单位和个人不得复制、传递、分发、使用和泄漏该文档以及该文档包含的任何图片、表格、数据及其他信息。
和是中兴通讯的注册商标。
中兴通讯产品的名称和标志是中兴通讯的商标或注册商标。
在本文档中提及的其他产品或公司名称可能是其各自所有者的商标或注册商标。
在未经中兴通讯或第三方权利人事先书面同意的情况下，阅读本文档并不表示以默示、不可反言或其他方式授予阅读者任何使用本文档中出现的任何标记的权利。
本产品符合有关环境保护和人身安全方面的设计要求，产品的存放、使用和弃置应遵照产品手册、相关合同或相关国法律、法规的要求进行。
本文档按“现状”和“仅此状态”提供。
本文档中的信息随着中兴通讯产品和技术的进步将不断更新，中兴通讯不再通知此类信息的更新。
中兴通讯股份有限公司地址: 中国深圳市科技南路55号邮编518057网站: 邮箱: 800@版本更新说明作者目录1概述 (1)1.1简介 (1)1.2适用范围 (1)1.3功能属性 (1)1.4与其他功能的相关性 (1)1.5变更说明 (1)2技术术语 (2)2.1定义 (2)3技术介绍 (2)3.1.1CSFB定义 (2)3.1.2CSFB网络架构 (2)3.1.3CSFB流程 (4)3.1.4基于LAI使能的增强型CSFB (5)3.1.5网络共享下的CSFB语音回落的PLMN选择 (5)3.2技术描述 (5)3.2.1eNodeB触发的CSFB流程 (5)3.2.2基于测量的CSFB流程 (5)3.2.3盲CSFB流程策略 (6)3.2.4基站的CSFB流程 (7)3.2.5网络共享下的CSFB语音回落的PLMN选择 (14)4参数配置 (14)4.1参数列表 (14)4.2参数配置原则 (15)4.3参数配置描述 (22)4.3.1功能激活 (22)4.3.2其他相关参数配置 (26)4.3.3功能去激活 (28)5功能验证 (28)5.1LTE TO UMTS基于重定向的MO CSFB (28)5.1.1测试环境 (28)5.1.2测试方法 (29)5.1.3测试结果查看 (31)5.2LTE TO UMTS基于PSHO的MO CSFB (34)5.2.1测试环境 (34)5.2.2测试方法 (34)5.2.3测试结果查看 (37)5.3LTE TO UMTS基于重定向的MT CSFB (38)5.3.1测试环境 (38)5.3.2测试方法 (39)5.3.3测试结果查看 (41)5.4LTE TO UMTS基于PSHO的MT CSFB (43)5.4.1测试环境 (43)5.4.2测试方法 (43)5.4.3测试结果查看 (45)5.5LTE TO GERAN基于重定向的MO CSFB (47)5.5.1测试环境 (47)5.5.2测试方法 (48)5.5.3测试结果查看 (50)5.6LTE TO GERAN基于重定向的MT CSFB (52)5.6.1测试环境 (52)5.6.2测试方法 (52)5.6.3测试结果查看 (54)6相关的计数器、KPI统计及告警 (54)6.1功能相关计数器说明 (54)6.2功能相关KPI统计说明 (55)6.3功能相关告警说明 (55)7缩略语 (55)图目录图3-1 CSFB的网络架构 (3)图3-2 CSFB业务流程 (4)图3-3 RRC连接态的UE MO触发PS切换 (8)图3-4 RRC连接态的UE MO触发CCO/重定向 (9)图3-5 RRC空闲态的UE MO触发CSFB流程 (11)图3-6 RRC空闲态的UE MT触发CSFB流程 (12)图3-7 RRC连接态的UE MT触发CSFB流程 (13)图4-1 服务小区与系统间邻区关系参数配置 (22)图4-2 重定向开关配置 (23)图4-3 UTRAN 频点CSFB优先级配置 (23)图4-4 GERAN频点CSFB优先级配置 (24)图4-5 基于测量的CSFB开关和CSFB方式配置 (24)图4-6 空闲态用户CSFB目标系统优先级配置 (25)图4-7 连接态用户CSFB目标系统优先级配置 (25)图4-12 Call Manager使用 (28)图5-1 LTE to UMTS CSFB环境 (29)图5-2 UE1多模接入 (32)图5-3 UE1 发送Extended service request信令 (32)图5-4 UeContextModificationRequest消息将CSFB指示带给基站 (33)图5-5 LTE to UMTS基于重定向MO CSFB流程 (33)图5-6 触发RRC连接建立流程 (34)图5-7 UE侧基于重定向MO CSFB流程 (34)图5-8 连接态基站给UE下发MobilityFromEutranCommand切换命令中携带CSFB指示为True (37)图5-9 连接态UE收到Handover To UTRAN Complete消息后RAU流程 (37)图5-10 Idle态LTE to UMTS基站侧基于PSHO的MO CSFB流程 (38)图5-11 Idle态LTE to UMTS UE侧基于PSHO的MO CSFB信令 (38)图5-12 RRC连接态LTE to UMTS基于重定向的MT CSFB基站侧信令 (41)图5-13 RRC连接态LTE to UMTS基于重定向的MT CSFB UE侧信令 (42)图5-14 Idle态LTE to UMTS基于重定向的MT CSFB基站侧信令 (42)图5-15 Idle态LTE to UMTS基于重定向的MT CSFB UE侧信令 (43)图5-16 连接态LTE to UMTS基于PSHO的MT CSFB基站侧信令 (46)图5-17 连接态LTE to UMTS基于PSHO的MT CSFB UE侧信令 (46)图5-18 Idle态LTE to UMTS基于PSHO的MT CSFB 基站侧信令 (47)图5-19 Idle态LTE to UMTS基于PSHO的MT CSFB UE侧信令 (47)图5-20 LTE to GERAN CSFB环境 (48)图5-21 UE1收到CS service Notification并发起Extended Service Request (51)图5-22 RRCConnectionRelease消息中携带GSM的频点信息 (51)表目录表4-1 CSFB相关参数列表 (14)表4-2 参数配置原则 (15)表5-1 LTE to UMTS CSFB设备需求 (29)表5-2 LTE to UTMS 基于重定向的MO CSFB功能测试规范 (29)表5-3 LTE to UMTS基于PSHO的MO CSFB测试规范 (35)表5-4 LTE to UMTS基于重定向的MT CSFB测试规范 (39)表5-5 LTE to UMTS基于PSHO的MT CSFB测试规范 (43)表5-6 LTE to GERAN CSFB设备需求 (48)表5-7 LTE to GERAN 基于重定向的MO CSFB功能测试规范 (48)表5-8 LTE to GERAN 基于重定向的MT CSFB功能测试规范 (52)表5-1 CSFB功能相关计数器说明 (54)1 概述1.1 简介本文档主要对CSFB（功能）的基本原理、算法流程、后台关键参数与配置指导等内容进行描述。
中国联通LTE Flash CSFB开通指导V1.3
(仅供内部使用)
拟制：联通LTE技术支持小组日期：2014-10-31
审核：日期：
审核：日期：
批准：日期：
华为技术有限公司
版权所有侵权必究
修订记录
1 Flash CSFB简介
Flash CSFB也叫R9 CSFB，通常用盲重定向的方式实现，因此也叫R9盲重定向。
在触发基于重定向的的CSFB过程中，当UE在UMTS或GSM合适小区驻留后需要读取3G 或2G的系统消息才可以发起接入，因此在整体CSFB接入时延中，系统消息的读取往往占据较大一部分。
开始Flash CSFB后，eNodeb通过RIM流程向RNC或BSC获取邻区的系统消息，并在基于重定向的CSFB执行时，在下发的RRC connection release消息中加上邻区的系统消息内容，这样，当UE重定向后接入的小区即为已经下发系统消息的邻区，则无需再读取系统消息即可发起接入，达到取消系统消息读取的时延，从而减少CSFB的整体时延。
基线情况，L2U FlashCSFB端到端（4G呼4G）可缩短700-1000ms时延；L2G FlashCSFB端到端（4G呼4G）可缩短1700-2500ms时延。
2 Flash CSFB开通指导
Flash CSFB开通是基于已经实现R8盲重定向基本CSFB功能的前提，因此R8 CSFB已配置的命令在此不再赘述。
RNC上配置：
打开RNC侧RIM消息开关（需先打开RNC侧RIM开关，再打开eNodeB侧RIM开关，RIM 流程才能触发）
SET URRCTRLSWITCH:
PROCESSSWITCH2=FAST_CS_FB_BASEDON_RIM_SWITCH-1;
eNodeB上配置：
（1）配置UTRAN外部小区
ADD UTRANEXTERNALCELL: Mcc="460", Mnc="01", RncId=X, CellId=X, UtranDlArfcn=10713, UtranUlArfcnCfgInd=NOT_CFG, UtranFddTddType=UTRAN_FDD, RacCfgInd=CFG, Rac=X, PScrambCode=X, Lac=X;
（2）配置UTRAN邻区（盲优先级8个小区配置不一样，从16开始依次往下配，除了这8
ADD UTRANNCELL: LocalCellId=X, Mcc="460", Mnc="01", RncId=X, CellId=X, BlindHoPriority=16;
（3）打开Flash CSFB开关、Flash CSFB重定向开关和RIM流程开关（如果未触发RIM 流程，可重新关开一下RIM流程开关）
MOD ENODEBALGOSWITCH: HoAlgoSwitch=UtranFlashCsfbSwitch-1, RedirectSwitch=UranFlashRedirectSwitch-1, RimSwitch=UTRAN_RIM_SWITCH-1;
（4）配置MME协议版本号为R9
MOD S1INTERFACE: S1InterfaceId=X, MmeRelease=Release_R9;
（5）配置RIM消息编码格式
MOD GLOBALPROCSWITCH: RimCodingPolicy=StandardCoding;
（6）配置Flash CSFB下发的3G邻区个数
MOD INTERRATHOCOMM: CellInfoMaxUtranCellNum=16;
核心网上配置：
核心网具体配置请联系各本地网PS域核心网工程师，我司核心网需要License支持，且打开Flash CSFB特性。
3 异系统邻区配置建议
R8盲重定向本身不需要配置3G邻区，只需要配置一条虚拟邻区用于下发邻频点即可，R9盲重定向因为要携带3G的系统消息，且最多只能携带8个邻区，因此邻区的规划至关重要。
如果邻区配置不准确，回落到3G时所驻留的小区不是配置的邻区，则仍然会走R8盲重定向，R9的增益将无法显现。
建议异系统邻区配置原则如下：
（1）与4G同站的3G站点小区为第一优先级小区，小区数为n；
（2）通过网管导出UMTS现网忙时各小区间切换申请次数（“VS.SHO.AttASU.NCell”），根据两两小区间的切换请求次数进行排序，可得出源小区--切换目标小区优先级列表。
请求次数最多的非本基站小区的前m个（m=8-n）。
具体的排列和挑选已输出工具下发，请参见《异系统邻区挑选工具V1.1》
备注：
（1）部分本地网用于PSHO的邻区可以多配，此时Flash CSFB下发的16个邻区将从邻区命令参数BlindHoPriority中取最高的16个下发。
因此建议下发的16个用于Flash CSFB的3G邻区BlindHoPriority从16开始依次往下配，其他的邻区都建议为0。
（2）开通Flash CSFB后，原先配置的虚拟邻区可以删除。
4 版本及License
eNodeB版本：eRAN V100R009C00SPC160及以上版本
注：SPC160以下版本可以从功能上实现Flash CSFB，但基站对RIM流程获取到的UTRAN小区的系统
消息有规格限制（319字节），当RNC发送的UTRAN小区系统消息信元超过该规格时，eNodeB无法将之
保存到本地模块，导致部分超规格的3G小区系统消息无法下发。
RNC版本：BSC6900V900R016C00SPC100及以上（R16）
MME/SGSN版本：V900R012C00SPH318
备注：所有的license不要对客户公开，所有对客户license相关口径由产品部给出
5 Flash CSFB观测方法
5.1信令流程观察
在eNodeb的S1接口进行信令跟踪确认是否有RIM请求消息和RIM响应消息，如下图所示：
RIM请求消息（S1AP_ENB_DIRECT_INFO_TRANSF）的内容如下
RIM响应消息（S1AP_MME_DIRECT_INFO_TRANSF）
在RNC的的Iu接口进行信令跟踪，确认是否有RIM请求和RIM响应消息，如下图所示：
RIM请求消息内容
RIM响应消息内容
在eNodeb发送的RRC connection release消息中携带UMTS邻区的系统消息
5.2话统观测
（1）L.RRCRedirection.E2W.CSFB
话统打点原理为，当eNodeb执行基于重定向的CSFB到WCDMA网络的时候，该话统统计
（2）L.FlashCSFB.E2W
话统打点原理，当eNodeb执行向WCDMA的FlashCSFB的时候，该话统统计
分析比例rate = L.FlashCSFB.E2W/ L.RRCRedirection.E2W.CSFB，如果比例低于60%，则需要确认是否要大量eNodeb没有获取到相应的RIM信息
5.3eNodeB侧查询观测
在eNodeB侧用命令DSP UTRANRIMINFO: LocalCellId=X;查询，如果能查到3G的小区信息，则说明RIM消息获取成功。
