156服务器周边设备也采用高稳定性的GV 公司周边设备，更好的保证播出的安全。
硬件系统设计还包括：由核心数据库服务器、策略服务器、同步迁移服务器，以及自动技审服务器等所组成的应用服务器群集；能够实现信号转换、切换、分配、处理的硬件板卡、矩阵、字幕机等；由磁盘阵列组成的二级存储系统；实现编单、控制、上下载、监控等功能的工作站群集；由多画面、监视器、电视墙等设备组成的监控监视系统等。
2.3 总体软件架构设计软件系统整体架构如下：图2 软件总体构架图2.3.1 设备共享软件按照规划，系统根据共享设备资源池的理念和计算方法，采用了应急情况下使用录像机直接播出的方式，从播控模块获取共享设备的使用情况，利用设备共享控制模块来更新录像机的实时状态，然后根据介质信息和调度策略对网络录像机进行分配，从而实现了共享资源调度的自动化和智能化，减少了设备的投入，提高了已有设备的使用效率和工作效率。
2.3.2 播出软件播出软件系统是建立在高可用的系统级备份机制的基础上，实现了播控中心相关系统停机检修时频道的不间断播出，解决了业务软件升级时系统测试所需的环境问题，建立了面向主备系统的智能控制机制，解决了主备控制设备间的信息共享、自动倒换和同步播放的精准性难题，提高了系统的稳定性。
2.3.3 节目单编排软件技术人员使用编单模块从数据库读入由节目单生产管理系统生成的总编室节目单，并根据“播出标准样”“节目变更单”和“直播通知单／直播流程单”细化生成实际的频道播出单。
播出编单的主要功能是在进入一l 天之后，产生初始版本的播出节目单和修改已经存在的播出节目单。
初始版本通过读取数据库中的总编室节目单（锁定版）细化后形成，经过校验后发送给播出控制机并更新数据库和相应的副本。
对于当天的节目单会直接在播出节目单上修改，修改后发送到播出控制机执行，并更新数据库和相应的副本。
当数据库故障时，读取上级机本地的播出节目单副本进行编辑。
由于编单的重要依据之一是各种通知，因此，编单软件具有通知管理功能。

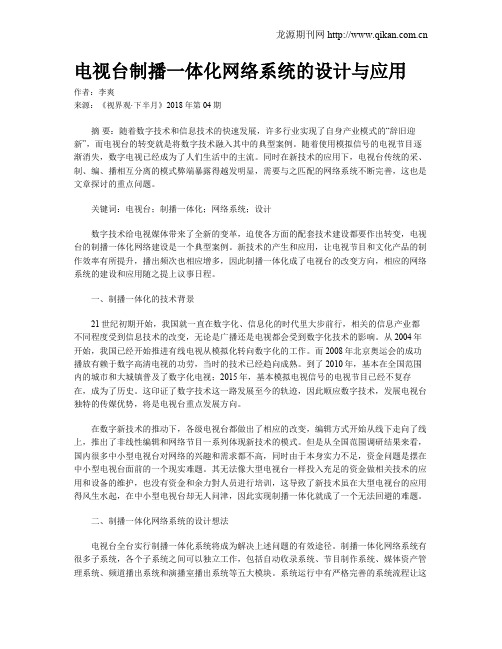

电视台制播一体化网络系统的设计与应用作者：李爽来源：《视界观·下半月》2018年第04期摘要：随着数字技术和信息技术的快速发展，许多行业实现了自身产业模式的“辞旧迎新”，而电视台的转变就是将数字技术融入其中的典型案例。
随着使用模拟信号的电视节目逐渐消失，数字电视已经成为了人们生活中的主流。
同时在新技术的应用下，电视台传统的采、制、编、播相互分离的模式弊端暴露得越发明显，需要与之匹配的网络系统不断完善，这也是文章探讨的重点问题。
关键词：电视台；制播一体化；网络系统；设计数字技术给电视媒体带来了全新的变革，迫使各方面的配套技术建设都要作出转变，电视台的制播一体化网络建设是一个典型案例。
新技术的产生和应用，让电视节目和文化产品的制作效率有所提升，播出频次也相应增多，因此制播一体化成了电视台的改变方向，相应的网络系统的建设和应用随之提上议事日程。
一、制播一体化的技术背景21世纪初期开始，我国就一直在数字化、信息化的时代里大步前行，相关的信息产业都不同程度受到信息技术的改变，无论是广播还是电视都会受到数字化技术的影响。
从2004年开始，我国已经开始推进有线电视从模拟化转向数字化的工作。
而2008年北京奥运会的成功播放有赖于数字高清电视的功劳，当时的技术已经趋向成熟。
到了2010年，基本在全国范围内的城市和大城镇普及了数字化电视；2015年，基本模拟电视信号的电视节目已经不复存在，成为了历史。
这印证了数字技术这一路发展至今的轨迹，因此顺应数字技术，发展电视台独特的传媒优势，将是电视台重点发展方向。
在数字新技术的推动下，各级电视台都做出了相应的改变，编辑方式开始从线下走向了线上，推出了非线性编辑和网络节目一系列体现新技术的模式。
但是从全国范围调研结果来看，国内很多中小型电视台对网络的兴趣和需求都不高，同时由于本身实力不足，资金问题是摆在中小型电视台面前的一个现实难题。
其无法像大型电视台一样投入充足的资金做相关技术的应用和设备的维护，也没有资金和余力對人员进行培训，这导致了新技术虽在大型电视台的应用得风生水起，在中小型电视台却无人问津，因此实现制播一体化就成了一个无法回避的难题。
电视台全数字化制播网建设方案“数字化、网络化、自动化”是当前电视业最流行的三个词汇，也是各个电视台追求的共同目标，它渗透到电视台采、编、播各个环节，使电视节目的生产和管理迈进新的时代。
但由于数字技术的复杂性和数字产品的多样性，使得许多电视台在向数字化过度时，犹豫不决，无所适从。
在此，我们提出数字化电视台的标准，并提供一套模拟电视台向数字电视台过度的最新方案。
数字化电视台标准：节目数字化，实现无带编辑。
管理网络化，实现资源共享。
播出自动化，实现无人值守。
其中数字化是前提，网络化是关键，自动化是目的。
右边是一般电视台的节目制作流程图。
可以看出，电视台的工作，就是先通过采访摄像，然后采集到素材库中，通过非线性编辑，结合存档的资料，将节目素材编辑为成品，最后由自动播出传送给观众收看的过程。
电视台的数字化，就是对以上各个环节进行改造的过程，这就要求我们在电视台内部建成一个全数字化的制作和播出网络，右图是一个典型的全数字化制播网示意图。
基本的制播网由编辑、采集、审片、播出四部分组成，各部分由高速网络交换机连接起来。
最简单的制播网可由编辑和播出两部分组成，而其他功能则由某些计算机代理完成。
而大型制播网还会用到视频服务器、多通道播出系统、现场直播等。
我们提出的电视台全数字化制播网方案，是基于国际流行的MPEG2技术，采用开放式结构，不仅兼容已有的非编系统，还可利用传统的模拟设备，不仅适用于微型台和小型台，还适用于中型台和大型台。
数字制播网从网络规模上讲，可以分为单机模式、小型网络和大型网络。
单机模式:：由一套设备组成的制播系统，成本约10万元。
这是一种结构最简单和成本最低的制播系统，虽然简单，但功能却一样也不少，它是将非编卡、采集卡、播出卡等设备安装在一台设备中，采、编、播软件各自同时、独立工作，互不影响。
适合于节目制作简单、播出时间短的小型企业台、宾馆酒店等。
小型网络：由四套设备组成的制播系统，成本约20万元。

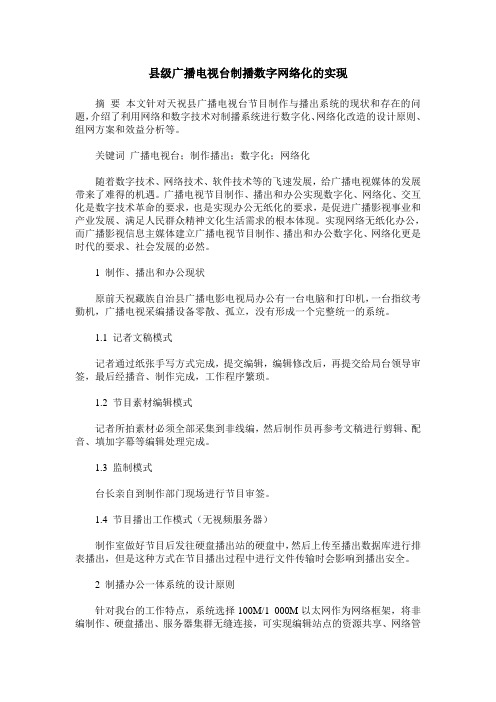

县级广播电视台制播数字网络化的实现摘要本文针对天祝县广播电视台节目制作与播出系统的现状和存在的问题，介绍了利用网络和数字技术对制播系统进行数字化、网络化改造的设计原则、组网方案和效益分析等。
关键词广播电视台；制作播出；数字化；网络化随着数字技术、网络技术、软件技术等的飞速发展，给广播电视媒体的发展带来了难得的机遇。
广播电视节目制作、播出和办公实现数字化、网络化、交互化是数字技术革命的要求，也是实现办公无纸化的要求，是促进广播影视事业和产业发展、满足人民群众精神文化生活需求的根本体现。
实现网络无纸化办公，而广播影视信息主媒体建立广播电视节目制作、播出和办公数字化、网络化更是时代的要求、社会发展的必然。
1 制作、播出和办公现状原前天祝藏族自治县广播电影电视局办公有一台电脑和打印机，一台指纹考勤机，广播电视采编播设备零散、孤立，没有形成一个完整统一的系统。
1.1 记者文稿模式记者通过纸张手写方式完成，提交编辑，编辑修改后，再提交给局台领导审签，最后经播音、制作完成，工作程序繁琐。
1.2 节目素材编辑模式记者所拍素材必须全部采集到非线编，然后制作员再参考文稿进行剪辑、配音、填加字幕等编辑处理完成。
1.3 监制模式台长亲自到制作部门现场进行节目审签。
1.4 节目播出工作模式（无视频服务器）制作室做好节目后发往硬盘播出站的硬盘中，然后上传至播出数据库进行排表播出，但是这种方式在节目播出过程中进行文件传输时会影响到播出安全。
2 制播办公一体系统的设计原则针对我台的工作特点，系统选择100M/1 000M以太网作为网络框架，将非编制作、硬盘播出、服务器集群无缝连接，可实现编辑站点的资源共享、网络管理和网络数字化硬盘播出。
我台6套非编系统间为千兆传输，这样视频数据的传输就不会在网络中堵塞、受阻，从而提高了网络传输速度和效率。
局域网建设总体要求能够实现5种功能：1）实现局域网内信息资源共享；2）实现在网上进行文稿的撰写、编辑、审稿和播音，完成节目的审片、监制和编排、存档等一条龙流水操作；3）宽带接入因特网，提供一个快速的信息采集渠道，实现信息来源的多元化；4）实现办公网与制作播出网的双网“连接”与互补应用；5）实现网上办公自动化的初步应用。
县级台高标清全台一体化网络升级方案探究作者：罗强来源：《中国传媒科技》 2017年第11期摘要：针对县级电视台节目制作系统与播出系统存在的严重脱节问题, 介绍如何利用网络技术和数字技术对制播系统进行数字化、网络化改造, 从数字化、网络化改造的必要性及技术方案、设计原则等方面, 阐述了县级电视台实现数字化、网络化的途径。
关键词：数字化；网络化；设计原则；技术方案；改造成效中图分类号：F127.2 文献标识码：A文章编号：1671-0134（2017）11-074-02 DOI：10.19483/ki.11-4653/n.2017.11.023文/ 罗强引言模拟电视和数字电视最大的区别在于信号的失真和杂波的积累，长距离运输和多次处理后，数字电视能保持性能不变，而模拟电视无法做到。
为了降低和避免播出事故的发生，规避由于长时间播放导致的磁带录像机损坏、维护成本高、人工播放效率低下等问题，创新播出系统、推动制播朝着自动化、数字化发展既是现实需求，也是未来发展方向。
1. 印江广播电视台现状分析近些年，我们印江广播电视台出现了高质量的编辑制作和低效应播出的不平衡发展现象，DVCAM 数字编辑及和非线性编辑系统并没有发挥出高效高质的作用。
特别是记者们每天采访外宣策划选题，虽然用的摄像机都是高标清兼容的，而上载贵州广播电视台的外宣稿子全部要求16：9 的高清格式，尽管我们台的制作系统也是高标清兼容的，可是我们台播出的是4：3 的标清格式。
记者们每次拍完的会议素材在我们本台播出时就会出现两边的领导被裁剪成半边人的情况。
2. 制播系统数字化、网络化改造的设计原则移动数据主导的信息时代主推了广播电视系统数字化、网络化发展。
无以规矩，不成方圆。
制播系统在设计改革过程中，我台严格遵循如下原则。
2.1 安全性安全无小事。
为了能持续长时间稳定工作，必须采用高质量的硬件设备，选用性能可靠的传输网线。
2.2 先进性鉴于系统模型的多样性，需要较强的兼容性，故视音频通道的各项指标均达到行业甲级规格。
!"电视台数字化、网络化是广电业发展的根本目标，同时它也带给了我国广电业前所未有的机遇和挑战，只有不断地完善各级电视台数字化、网络化建设才能从根本上解决传统电视节目制作播出中的一些固有问题。
一般来讲，一个完整的全台数字化网络解决方案由卫星收录子系统、节目制作子系统、演播室播出子系统、远程传输子系统、媒资管理子系统和硬盘播出子系统组成。
全台数字化网络系统采用模块化的设计，系统中各个子系统既能独立运作，又能紧密的连接在一起形成一个完整的系统，电视台根据其自身的条件在不同的阶段选择不同的子系统来完成相对应的工作，最终实现全台网络数字化的改造。
这样的若干个子系统，形成了“采、编、播、存、管”的综合业务网络系统，基本上涵盖了电视台所有的工作业务，一般来说，中小型电视台的节目制作播出业务流程大致可以分为素材拍摄、节目编辑、节目配音、节目审片、节目播出、资料存储等几个部分。
在全台数字化改造过程中，要全面提高节目的整体质量，必须对节目制作播出业务流程中所涉及的所有设备全部进行数字化改造。
中小型电视台制播一体化网络要从实用性，先进性，经济型，安全性，稳定性，可扩充性六方面整体考虑。
一、构造中小型电视台制播一体化网络的关键技术分析对于电视台数字网络化改造来讲，主要涉及到的技术有：图像压缩技术，图像编辑技术，数据存储技术，存储共享技术，网络管理技术，数据库安全与服务技术等。
过去的几年中，各级电视台建设的非线性编辑制作播出网大都采用#$%以太网的双网结构，在双网结构中，以太网负责元数据信息（控制信息）的传输，#$网则负责视音频大文件的传输，这样就保障了高质量视音频文件的采集、在线编辑和下载以及最后的播出。
但是，随着$&’%(&’%)*+技术的发展成熟，通过软件方式来实现视音频节目编辑已经越来越多地得到各级电视台的认可和支持。
广电行业的软件厂商纷纷开发出了基于$&’%(&’%)*+板卡技术的非线性编辑制作工作站，用软件编解码来代替硬件板卡的功能。
县级电视台制播一体化网络系统建设摘要：睢宁电视台制播一体化网络系统项目包含文稿流转、新闻制作、硬盘播出系统、媒资系统等子系统，同时该项目还要实现制作和播出之间的流程互通，以及媒资系统与制作播出之间的文件互联。
本文结合该项目的设计经验，介绍县级电视台制播一体化数字网络系统的典型设计方案，就制播一体化数字网络系统的总体设计思路、业务流程规划以及关键子系统设计等方面提出参考意见。
关键词：制播一体化总体规划业务流程设计要点1.系统建设总体目标及总体架构随着电视媒体事业的发展，栏目和节目量的增加，以前的采、制、编、播各自独立的网络构架样式的工作模式的弊端已越来越明显，同时数字视频、网络、存储及信息管理技术的发展为广播电视节目制播的大规模网络化打下了坚实的基础。
基于SAN（存储域网络StorageAreaNetwork）的共享存储、硬盘箱等大型近线存储、光纤通信网和交换式以太网、媒体资产管理、MPEG压缩标准、视频服务器等就是解决共享、检索和管理等问题，提高节目制作播出质量、效率和安全性的关键技术。
这些技术已经逐渐地为电视台所应用，极大地提高了电视台节目制作与播出效率。
为此，睢宁电视台着手建设制播一体化网络系统，其中包括写稿、审稿、采集、制作、上载、编单、播出和媒资等子系统，建设目标是提高电视节目的质量、效率，建成电视节目非编网络和全数字化硬盘播出系统，同时完成媒体资料的归档保存，发挥数字化、网络化的优势，将电视台各个业务流程连成一体，形成一个集节目采、编、审、播、管、存为一体的全台网络化的系统方案。
睢宁电视台在06年开始购置非编制作机，08年7月原将有的非编制作机器组成非编网络，并增加有卡及无卡工作站数台，主备制作服务器、主备硬盘箱；设置上载与编单机房，增加上载机、采集机等若干台，增加硬盘播出二级存储系统，改造主备硬盘播出系统等。
通过承建公司的通力合作，这些系统至目前运行正常，使用效果明显。
并于09年独立开发一套内部办公系统，该系统可以实现记者从写稿到审搞最后经网络直接发送到制作非编上，真正达到无纸化文稿流转。
现在制播网系统互连采用三网互联架构。
其中，制作子模块负责节目的制作业务，能够实现后期上载、节目编辑、节目包装和配音等功能，配合业务生产还设有管理模块，包括统一身份认证、网络管理、用户管理系统；媒资子模块负责对媒资系统内部存储的素材及成片进行统一管理，能够实现上载采集、素材/节目编目、编目审核、检索、后台分级存储管理以及节目下载输出等功能；播出子系统为硬盘播出系统。
视频服务器采用分布式的方式，上载与播出分离，实现对播控系统各个设备的控制，完成对素材节目的上载、节目单编辑、自动播出的业务流程，播出周边系统主要包括切换器、键控器、字幕伺服器、周边接口、黑场同步信号发生器和同步时钟系统；文稿流转子系统（办公自动化系统OA）为记者在系统内写稿后自动发送至领导审稿，然后发送至制作人员，制作人员在现有的非编机上登录便可查看到审核后的文稿。
且此系统可在录音室内查看，播音员无需携带纸质文稿进行录音。
系统总体拓扑结构如图1所示。
网线数量与非编数量相同网线数量与非编数量相同图1制播一体网拓扑图2.系统设计原则整个系统承担着台内节目的生产加工、节目归档保存和管理、播出等任务，实现了工作流程的数据化、网络化。
系统架构采用松耦合的模块化设计方式，即整个系统由多个独立的子系统构成，各子系统之间实现互联互通。
系统交互流程包括正常业务流程和应急流程，特殊情况下，各子系统可以单独工作，系统交互则启用应急流程。
系统设计遵循以下原则：1）“安全性、先进性、经济性、扩展性”是最基本的系统设计原则。
2）节约和经济性原则县级电视台注重资金的利用率，在节约的基础上进行制播一体网改造，为此我们自主开发了办公自动化子系统，对原有媒资检索系统的改进也是使用自主开发的检索软件，改建后的网络应对这些设备实施全方位管理及资源共享。
3）技术的先进性和成熟性原则选择业界先进成熟的主流技术，适应广电行业发展的数字化潮流，在设备选型上选择同类设备中性能优良、技术先进的成熟产品。
4）开放和可扩展性原则系统具有良好的扩展性和升级能力，系统设计充分考虑到今后进行站点扩充、存储容量扩展以及平滑升级到高清的需要。
3.系统间业务流程规划各子系统可独立完成内部的工作，但为进一步提高效率，各子系统之间可以通过以下流程，方便的进行资源传递和交换。
业务流程规划涉及制作与媒资系统、制作与播出系统、媒资与播出间的业务交互，本文仅就部分典型业务进行说明：3.1制作系统到播出系统流程如图2所示：制作网络与播出网络可以通过使用相同的近线存储体，进行素材迁移。
其基础网络部分完全连通，数据库和存储与其他的系统业务模块分离，各自独立运行。
图2制作到播出业务流程设计1）制作网络的本地上载：如图2所示，非编站点可以通过本地的视音频（SDI 数字接口）接口进行本地采集工作然后保存至数据库和共享存储体中，也可从演播室内非编直接将摄录好的元数据和数据都集中存放在数据库和共享存储体中。
2）配音：播音员在录音室录制的音频可直接保存至共享存储体内，以供制作员在任意非编中使用，制作好播出素材后，非编工作站需要向播出系统提出素材迁移申请，此时实际素材已经存储在播控系统的近线存储体中。
3）接到迁移请求后，播出系统会把此消息告知消息迁移服务器，消息迁移服务器接到迁移请求后会通过FTP方式把制作好的播出素材从播控的近线存储体迁移到主备播出服务器中。
4）播控系统在播出过程中对未上载迁移的素材进行上载迁移，使用人员可以通过播出工作站向播控数据库发出上载素材的请求。
5）播控系统接收到播出工作站的上载迁移请求后，也会向消息迁移服务器发出素材迁移指令，消息迁移服务器接到迁移请求后会通过FTP方式把制作好的播出素材从播控的近线存储体迁移到主备播出服务器中，此工作不会影响正常播出。
3.2播出系统节目归档到媒资系统流程媒资系统与播出系统各自使用独立的存储区，媒资到播出的素材/成片都由播出系统从媒资/制作公共存储区拷贝到播出缓存区。
编单系统通过专用的检索软件将媒资内所需成片检索并迁移到本地，然后上载至播出系统中播出。
播出系统已播出的节目也可送交媒资系统长期存储。
系统基础网络部分完全连通，播出的数据库和存储与媒资逻辑上模块分离，各自独立运行。
图3播出到媒资业务流程设计流程描述：1）播出节目可在本地通过媒资系统软件提交媒资系统归档；2）系统后台自动完成该素材/节目在媒资系统的重查工作，如果该素材/节目已经存储在媒资系统，则提示用户不用重复归档；3）编单系统中会显示所选择的节目信息等，供用户确认；4）用户确认后，播出系统后台自动将素材拷贝到播出服务器的二级存储的在线存储区；5）媒资系统成功接收到该条素材/节目后，该素材/节目即可被编辑记者检索；如果需要后续编目工作，可使用媒资编目的简单检索功能查询到该素材，并重启编目流程；6）媒资系统根据内部流程定义完成素材高码流文件到近线设备的归档工作，归档成功后可人工或自动删除在线硬盘上的高码流文件。
3.3媒资系统提交节目到播出系统流程如图4所示：图4媒资到播出业务流程设计流程描述：1）播控系统的工作站可直接进入媒资检索系统检索所需要的素材；2）将需要的素材申请回调到播出，系统自动执行在播出系统内的节目查重任务；无重复素材系统提示输入相关的栏目信息等；3）媒资系统自动将素材/节目回调，在回迁任务完成后，播出资源管理器将该素材拷贝到播出缓存区，自行进行素材在不同服务器上的同步上载；4）随后，播出编单工作站即可对该素材执行编单调用操作。
4.播出子系统设计播出子系统结构如图5所示。
由整个项目背景不难看出，该播出子系统实际上是全台网下的播出系统，与传统播出系统相比，其最大的变化在于节目来源的多样性。
这主要是由于视频服务器等数字化设备的启用及制播一体网的建设和系统间的互联互通，使多种交互业务得以实现。
视频服务器在播控系统中大量使用以后，录像机和录像带的使用大大减少，取而代之的是服务器、文件和硬盘。
播出系统节目素材的来源，有播控系统内部上载素材和从其它系统获取节目素材两种方式：1）播出系统内部上载：这种方式配有专门的上载服务器，安装播出系统的上载软件，上载素材的元数据直接记录到播控系统的数据库中，便于播控系统的统一管理，一般在独立的播出系统中采用这样的方式。
2）从其它系统获取节目素材：如果用户已经实现了前期收录、制作的数字化和文件化，就可以直接将制作好的文件素材迁移到播出系统中。
图5播出系统网络拓扑结构除此之外，播出系统还包括一些传统模块：消息服务器模块：提供节目素材的迁移服务，保证视频服务器和播出近线存储系统之间素材的同步。
节目单编辑模块：节目单编辑工作站负责各个频道播出串联单的制定。
素材管理模块：可以对硬盘节目素材进行同步、迁移、回迁、删除等操作。
播出控制模块：可以对各种型号的录像机、硬盘播出设备、字幕机进行控制，具有定时播出、定时插播、不定时播出、顺序播出、触发、插播等多种灵活的播出方式，拥有多种应急措施。
5.媒资子系统设计媒资系统主要完成成品节目和素材的上载采集、编目、存储管理，提供检索服务，响应用户的下载申请，自动将节目回迁、完成下载输出，同时也可完成其它系统提交的资料归档存储任务，并向其它系统输出节目素材。
考虑到系统的成本和流程紧凑性，该方案配备了性价比较高的东方盛行媒资系统。
图6媒资子系统网络拓扑结构媒资内部的主要工作流程为：图表7媒资系统内部业务流程1）上载：录像机输出的视音频信号通过媒资业务工作站上载完成数字化，生成时间上精确同步的高码流文件和低码流文件；2）上载质量审核：上载的高低码流文件需要进行回放审核，通过质量审查后的节目自动进入下一个环节，如果质量有问题则需要重新上载；3）入库迁移和存储：高码流文件存储在媒资上载缓冲区，系统根据事先设定的迁移策略自动将高码流文件迁移到数据流磁带库中，低码流文件及关键帧信息分别存储在媒资低码流存储区和关键帧存储区内；4）编目：上载审核通过后，节目相关信息自动写入数据库，利用编目系统可完成对节目详细编目信息的标引和录入；5）编目审核：编目信息经过审查通过后，该节目即可被用户检索、下载使用；6）检索：用户可通过全文检索、参数检索等多种检索方式查询节目素材，在检索过程中，低码流视频在检索端可以即时浏览，系统支持分段回调，可以直接在低码流上标记出需要下载片段的入出点，提交下载申请；7）下载审核：下载申请一般需要人工审核，审批通过后，系统会通过存储管理软件完成节目的自动回迁；系统也可以设置为不需要审核，这种情况下，下载申请将被自动执行；8）数据回迁：下载申请通过审核后，迁移系统会自动将高码流文件从数据流磁带库回迁到下载缓冲区；9）下载输出：系统根据用户选择的下载请求，通过下载系统完成节目的下载，或者直接传送到制作或播出系统。
