基尔霍夫定律及其应用

基尔霍夫定律求解基尔霍夫定律，即基尔霍夫电流定律和基尔霍夫电压定律，是电路分析中最基本的定律之一。

它们被广泛应用于电路的计算和分析中，能够帮助我们解决各种复杂的电路问题。

本文将详细介绍基尔霍夫定律的基本原理和应用方法。

一、基尔霍夫电流定律基尔霍夫电流定律是描述电流在节点处的分布和流向的定律。

根据基尔霍夫电流定律，一个节点处的电流代数和为零。

这意味着，当有多条支路汇集到一个节点时，进入节点的电流之和等于离开节点的电流之和。

基尔霍夫电流定律可以用于计算电路中各个支路中的电流。

我们可以通过设立方程组的方法，将节点处的电流表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。

通过求解方程组，我们可以得到电路中各个支路中的电流值。

二、基尔霍夫电压定律基尔霍夫电压定律是描述电压在闭合回路中的分布和大小的定律。

根据基尔霍夫电压定律，一个闭合回路中所有电压的代数和为零。

这意味着，当沿着闭合回路的任意一条路径进行计算时，经过的电压上升和下降的代数和等于零。

基尔霍夫电压定律可以用于计算电路中各个元件的电压。

我们可以选择不同的路径进行计算，通过设立方程组的方法，将各个元件上的电压表示为未知数，并且根据电路中元件之间的关系，列出方程组进行求解。

通过求解方程组，我们可以得到电路中各个元件上的电压值。

三、基尔霍夫定律的应用基尔霍夫定律在电路分析中有着广泛的应用。

我们可以通过基尔霍夫电流定律和基尔霍夫电压定律解决各种复杂的电路问题，例如计算电路中的电流、电压、功率等。

在实际应用中，我们可以利用基尔霍夫定律来设计和优化电路。

通过合理选择元件的参数和布局，我们可以满足电路的需求，例如平衡电路中的电流分配、降低电路中的功耗等。

基尔霍夫定律也可以用于故障分析和排除。

当电路出现故障时，我们可以利用基尔霍夫定律分析电路中的电流和电压分布，找出故障的原因并进行修复。

总结起来，基尔霍夫定律是电路分析中最基本的定律之一，它能够帮助我们解决各种复杂的电路问题。

基尔霍夫电流定律的应用一、基尔霍夫电流定律简介基尔霍夫电流定律是电路分析中的重要定律之一，由德国物理学家基尔霍夫于1845年提出。

该定律用于描述电路中节点处电流的分布规律，是电路分析的基础。

二、基尔霍夫电流定律表述基尔霍夫电流定律有两个基本表述： 1. 节点电流定律：一个节点的电流代数和为零，即流入节点的电流等于流出节点的电流之和。

2. 环路电流定律：闭合电路中各段电流代数和为零，即沿着闭合回路的方向，电流的代数和等于零。

三、基尔霍夫电流定律的应用场景基尔霍夫电流定律在电路分析中有广泛的应用，以下是几个典型的应用场景：1. 串联电路中的电流分布在串联电路中，基尔霍夫电流定律可以用于计算各个电阻上的电流分布。

假设有一个由多个电阻串联而成的电路，其中电流源为I，电阻分别为R1、R2、R3…，根据基尔霍夫电流定律，可以得到以下等式： - I = I1 = I2 = I3 + …2. 并联电路中的电流分布在并联电路中，基尔霍夫电流定律同样适用于计算各个支路的电流分布。

假设有一个由多个支路并联而成的电路，其中电流源为I，电阻分别为R1、R2、R3…，根据基尔霍夫电流定律，可以得到以下等式： - I = I1 + I2 + I3 + …3. 电桥电路的分析电桥电路是一种常见的电路结构，基尔霍夫电流定律可以用于分析电桥电路中各个分支的电流分布。

通过应用节点电流定律和环路电流定律，可以建立一系列方程，解得电桥电路中各个分支的电流大小。

4. 网络分析中的应用在网络分析中，基尔霍夫电流定律是非常重要的工具。

通过应用节点电流定律和环路电流定律，可以建立一系列方程，解得网络中各个节点和支路的电流分布。

这对于电路设计和故障诊断都具有重要意义。

四、基尔霍夫电流定律的实例分析为了更好地理解基尔霍夫电流定律的应用，我们来看一个实例分析。

假设有一个由三个电阻串联而成的电路，电流源为I，电阻分别为R1、R2、R3。

我们需要计算各个电阻上的电流分布。

2016 NO.03SCIENCE & TECHNOLOGY INFORMATION动力与电气工程25科技资讯 SCIENCE & TECHNOLOGY INFORMATION 1 基尔霍夫定律基尔霍夫定律由两个定律组成。

1.1 基尔霍夫节点电流定律对于复杂直流电路的任一节点,在任一时刻,流入节点的电流之和等于流出节点的电路之和。

表达式为:ΣI入=ΣI出;也可表示为ΣI=0(流入为正,流出为负)。

1.2 基尔霍夫回路电压定律对于复杂直流电路中的任一回路(回路中可以有电源,也可以没有电源),从一点出发绕回路一周回到该点时,各段电压(电压降)的代数和为零。

表达式为:ΣU=0或ΣE=ΣIR(注意电动势的方向)。

2 在简单直流电路中的应用2.1 基尔霍夫回路电压定律的应用简单直流电路如图1所示。

在进行简单直流电路的分析中,一般都是从能量守恒的角度得到闭合电路欧姆定律的表达式:I=E/(R+r)rR E。

其实从基尔霍夫回路电压定律进行分析:将此电路作为复杂直流电路中的一个回路。

从A点出发,按顺时针绕行,IR+Ir－E=0、I=E/(R+r)。

2.2 基尔霍夫节点电流定律的应用图2是一个电阻并联电路,有三条支路,我们将A点看作为电路中的节点,根据基尔霍夫定律的电流定律:ΣI入=ΣI出,I是流入节点的,而I 1、I 2、I 3是流出节点的,可得I=I 1+I 2+I 3。

3 在复杂直流电路中的使用基尔霍夫定律适用于要求得到电路中各条支路的电流大小和方向的问题。

它主要有两种方法:支路电流法和回路电流法。

主要看一下支路电流法中基尔霍夫定律的具体应用。

(1)假定各支路中的电流的方向和回路方向,回路方向可以任DOI:10.16661/ki.1672-3791.2016.03.025基尔霍夫定律在电路分析中的应用陈海明(江苏省射阳中等专业学校 江苏盐城 224300)摘 要:基尔霍夫定律在直流电路、交流电路和磁路中都有广泛的应用,该文从基尔霍夫第一定律、基尔霍夫第二定律的基本概念出发,结合在电子电工电路中涉及到的应用入手,详细阐述了定律如何渗透到各个环节当中,引领大家去体会定律的奥妙,理解掌握丝丝入扣的应用之美,帮助我们更好地对电路的工作原理的领悟,对电工和电子线路有一个总体的、清晰的把握。

基尔霍夫电流定律应用于,基尔霍夫电压定律应用1. 引言1.1 概述基尔霍夫电流定律和基尔霍夫电压定律是电路分析领域中最基本和最重要的原理之一。

它们由德国物理学家基尔霍夫在19世纪提出，并被广泛应用于电路分析、电子工程和通信领域。

这两个定律为我们提供了解决复杂电路的问题的工具，帮助我们预测和计算电流和电压在各种情况下的数值。

1.2 文章结构本文将首先介绍基尔霍夫电流定律的概念和原理，并给出一些典型的应用场景。

随后，我将介绍基尔霍夫电压定律，并阐述其应用于实际问题时的重要性。

最后，在结论部分，将总结基尔霍夫定律在电路分析中的应用价值，并对未来可能的发展进行展望和讨论。

1.3 目的本文旨在全面而系统地介绍基尔霍夫电流定律和基尔霍夫电压定律的应用。

通过详细讲解这两个定律及其应用场景，读者可以深入了解如何使用这些原理来解决电路中的问题。

此外，本文也将强调这两个定律在现代电子工程和通信领域中的重要性，并展望未来它们可能的发展方向。

（以上为自动生成的文字描述，仅供参考）2. 基尔霍夫电流定律应用：2.1 定律介绍：基尔霍夫电流定律是电路分析中最基本和重要的定律之一。

它建立在电荷守恒的基础上，指出了在一个节点处，进入该节点的电流总和等于离开该节点的电流总和。

2.2 应用场景1：在一个简单的并联电路中，我们可以使用基尔霍夫电流定律来计算每个并联分支中的电流。

例如，假设我们有一个由两个并联的电阻组成的电路。

我们可以根据基尔霍夫电流定律得出以下关系：进入节点的总电流等于离开节点的总电流。

通过测量或已知其他分支上的电流值，我们可以求解出剩余分支上的电流值。

2.3 应用场景2：另一个常见的应用场景是计算复杂网络中各分支中未知元件上的电流。

当面对一个复杂且多节点连通的网络时，直接应用基尔霍夫定律可能会变得困难。

然而，在结合其他方法（如网孔分析、线性方程组求解）之后，基尔霍夫定律仍然起到了至关重要的作用。

通过将未知电流作为变量，我们可以利用基尔霍夫电流定律建立一组线性方程，并通过求解这些方程来获得各个分支中的电流值。

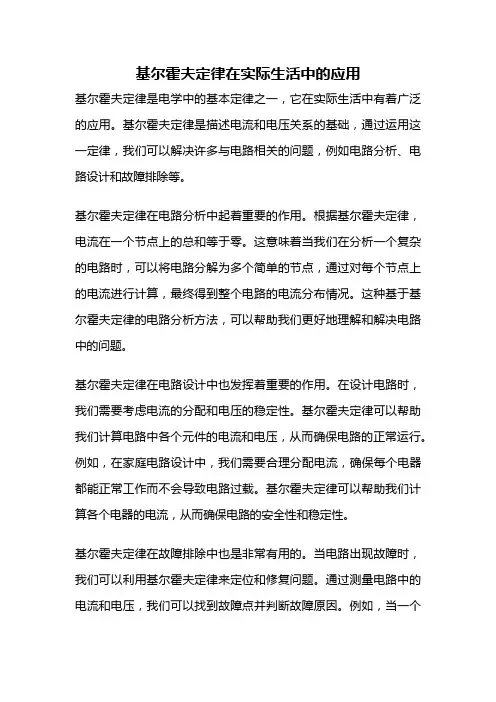

基尔霍夫定律在实际生活中的应用基尔霍夫定律是电学中的基本定律之一，它在实际生活中有着广泛的应用。

基尔霍夫定律是描述电流和电压关系的基础，通过运用这一定律，我们可以解决许多与电路相关的问题，例如电路分析、电路设计和故障排除等。

基尔霍夫定律在电路分析中起着重要的作用。

根据基尔霍夫定律，电流在一个节点上的总和等于零。

这意味着当我们在分析一个复杂的电路时，可以将电路分解为多个简单的节点，通过对每个节点上的电流进行计算，最终得到整个电路的电流分布情况。

这种基于基尔霍夫定律的电路分析方法，可以帮助我们更好地理解和解决电路中的问题。

基尔霍夫定律在电路设计中也发挥着重要的作用。

在设计电路时，我们需要考虑电流的分配和电压的稳定性。

基尔霍夫定律可以帮助我们计算电路中各个元件的电流和电压，从而确保电路的正常运行。

例如，在家庭电路设计中，我们需要合理分配电流，确保每个电器都能正常工作而不会导致电路过载。

基尔霍夫定律可以帮助我们计算各个电器的电流，从而确保电路的安全性和稳定性。

基尔霍夫定律在故障排除中也是非常有用的。

当电路出现故障时，我们可以利用基尔霍夫定律来定位和修复问题。

通过测量电路中的电流和电压，我们可以找到故障点并判断故障原因。

例如，当一个灯泡不亮时，我们可以通过测量电路中的电流和电压来判断是灯泡本身出了问题还是电路其他部分的问题。

如果电流和电压都正常，那么很可能是灯泡本身出了故障；如果电流和电压异常，那么我们可以进一步检查电路其他部分，找到故障原因并进行修复。

除了上述应用之外，基尔霍夫定律还可以应用于其他领域。

例如，在电信领域，基尔霍夫定律可以帮助我们分析和设计通信电路，确保信号传输的稳定性和可靠性。

在电力系统中，基尔霍夫定律可以帮助我们计算电网中的电流和电压分布，从而保证电力供应的可靠性和安全性。

在电子设备的设计和制造中，基尔霍夫定律也是必不可少的工具，可以帮助我们分析和优化电路的性能。

基尔霍夫定律在实际生活中有着广泛的应用。
