任务5基尔霍夫定律及其应用(精)

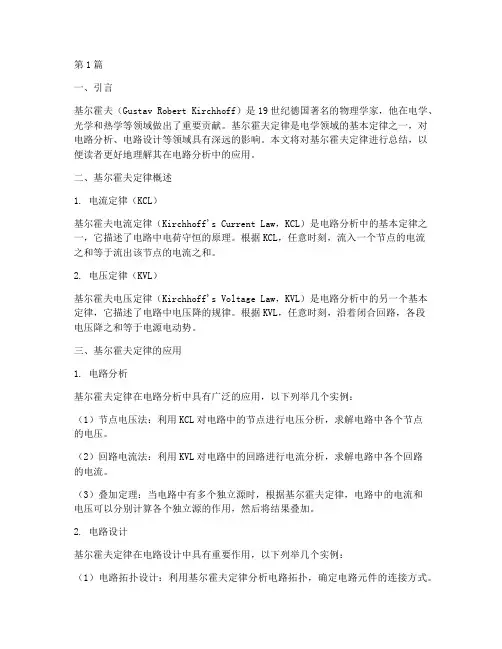

第1篇一、引言基尔霍夫（Gustav Robert Kirchhoff）是19世纪德国著名的物理学家，他在电学、光学和热学等领域做出了重要贡献。

基尔霍夫定律是电学领域的基本定律之一，对电路分析、电路设计等领域具有深远的影响。

本文将对基尔霍夫定律进行总结，以便读者更好地理解其在电路分析中的应用。

二、基尔霍夫定律概述1. 电流定律（KCL）基尔霍夫电流定律（Kirchhoff's Current Law，KCL）是电路分析中的基本定律之一，它描述了电路中电荷守恒的原理。

根据KCL，任意时刻，流入一个节点的电流之和等于流出该节点的电流之和。

2. 电压定律（KVL）基尔霍夫电压定律（Kirchhoff's Voltage Law，KVL）是电路分析中的另一个基本定律，它描述了电路中电压降的规律。

根据KVL，任意时刻，沿着闭合回路，各段电压降之和等于电源电动势。

三、基尔霍夫定律的应用1. 电路分析基尔霍夫定律在电路分析中具有广泛的应用，以下列举几个实例：（1）节点电压法：利用KCL对电路中的节点进行电压分析，求解电路中各个节点的电压。

（2）回路电流法：利用KVL对电路中的回路进行电流分析，求解电路中各个回路的电流。

（3）叠加定理：当电路中有多个独立源时，根据基尔霍夫定律，电路中的电流和电压可以分别计算各个独立源的作用，然后将结果叠加。

2. 电路设计基尔霍夫定律在电路设计中具有重要作用，以下列举几个实例：（1）电路拓扑设计：利用基尔霍夫定律分析电路拓扑，确定电路元件的连接方式。

（2）电路稳定性分析：利用基尔霍夫定律分析电路的稳定性，确定电路元件的参数范围。

（3）电路优化设计：利用基尔霍夫定律优化电路性能，提高电路的可靠性和稳定性。

四、基尔霍夫定律的局限性1. 基尔霍夫定律适用于线性电路，对于非线性电路，需要采用其他分析方法。

2. 基尔霍夫定律适用于时不变电路，对于时变电路，需要考虑电路参数随时间的变化。

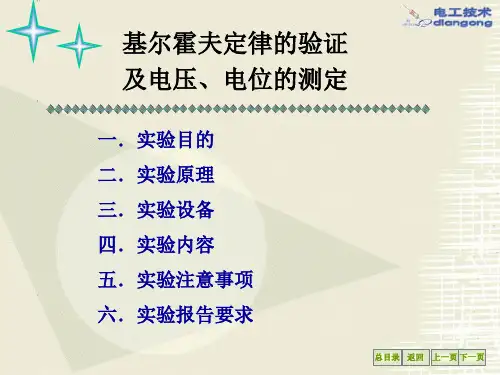

基尔霍夫定律实验报告实验目的本实验旨在验证基尔霍夫定律，理解并掌握基尔霍夫定律在电路中的应用。

实验仪器和材料•电流表•电压表•直流电源•电阻箱•连线电缆•实验电路板实验原理•基尔霍夫定律基尔霍夫定律是电路学中的重要定律，分为基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。

–基尔霍夫第一定律：在电路中，流入某节点的总电流等于流出该节点的总电流。

–基尔霍夫第二定律：在闭合回路中，电路中各个元件两端的电动势和电势之和等于零。

实验步骤1.搭建实验电路根据实验预设的电路图，搭建相应的电路，其中包括电源、电阻和电流表、电压表等。

2.测量电流在搭建好的电路中测量各个电阻上的电流，使用电流表测量，记录测量结果。

3.测量电压在搭建好的电路中测量各个电阻之间的电压，使用电压表测量，记录测量结果。

4.验证基尔霍夫第一定律根据基尔霍夫第一定律，检查实验中测量得到的各个电流值，判断是否满足节点电流相等的条件。

5.验证基尔霍夫第二定律根据基尔霍夫第二定律，将实验测量得到的各个电压值代入公式中，判断是否满足闭合回路电动势和电势之和等于零的条件。

6.总结实验结果根据实验中测量得到的电流和电压数据，总结实验结果并分析可能的偏差原因。

实验数据记录电流测量数据电阻（Ω）电流（A）R1 I1R2 I2R3 I3电压测量数据电压源（V）电压（V）V1 U1V2 U2V3 U3实验结果与分析1.验证基尔霍夫第一定律根据实验测量数据可知，流入某节点的总电流等于流出该节点的总电流，即：I1 + I2 + I3 = 0对比实验测量数据及计算结果，可以得出结论：基尔霍夫第一定律在本实验中得到了验证。

2.验证基尔霍夫第二定律根据实验测量数据，将各个电压代入基尔霍夫第二定律的公式中：V1 + V2 + V3 = 0对比实验测量数据及计算结果，可以得出结论：基尔霍夫第二定律在本实验中得到了验证。

3.分析可能的偏差原因在实验过程中，可能会存在电路接线不良、仪器误差等原因导致实验结果偏差。

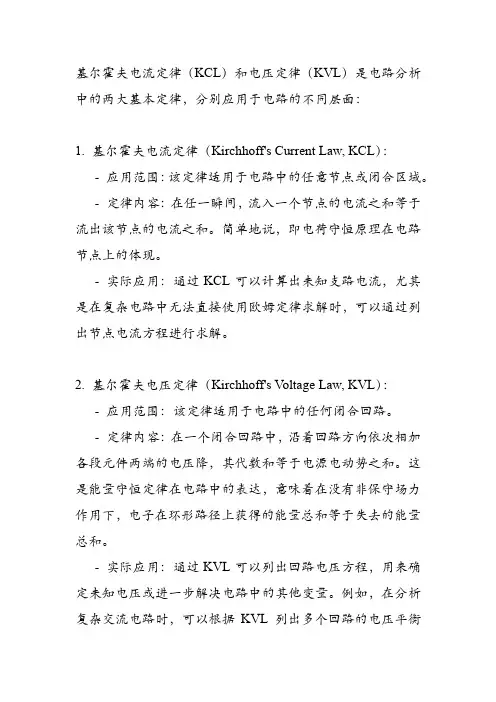

基尔霍夫电流定律（KCL）和电压定律（KVL）是电路分析中的两大基本定律，分别应用于电路的不同层面：
1. 基尔霍夫电流定律（Kirchhoff's Current Law, KCL）：
- 应用范围：该定律适用于电路中的任意节点或闭合区域。

- 定律内容：在任一瞬间，流入一个节点的电流之和等于流出该节点的电流之和。

简单地说，即电荷守恒原理在电路节点上的体现。

- 实际应用：通过KCL可以计算出未知支路电流，尤其是在复杂电路中无法直接使用欧姆定律求解时，可以通过列出节点电流方程进行求解。

2. 基尔霍夫电压定律（Kirchhoff's V oltage Law, KVL）：
- 应用范围：该定律适用于电路中的任何闭合回路。

- 定律内容：在一个闭合回路中，沿着回路方向依次相加各段元件两端的电压降，其代数和等于电源电动势之和。

这是能量守恒定律在电路中的表达，意味着在没有非保守场力作用下，电子在环形路径上获得的能量总和等于失去的能量总和。

- 实际应用：通过KVL可以列出回路电压方程，用来确定未知电压或进一步解决电路中的其他变量。

例如，在分析复杂交流电路时，可以根据KVL列出多个回路的电压平衡
方程，从而得到需要的参数信息。

总结来说，KCL用于解决节点电流问题，而KVL则针对回路电压进行分析，两者结合能够完整地解决大多数直流和交流电路分析问题。

基尔霍夫定律的内容及数学表达式
德国物理学家保罗·克基尔霍夫及他的同事于1906年提出的一条重要定律——克基尔霍夫定律，给了古代宇宙学家一个解释天体运动的新窗口，它以描述物理现象而深受广大科学工作者和学者们的追捧。

克基尔霍夫定律指出，当前在同一质量下彼此离去的两个物体，他们之间的相
互引力可以用反比平方的公式来描述：
F=G*m1*m2/r2
其中，F是物体之间的引力，G是引力常数，m1、m2是物体质量，r是它们之
间的距离。

由于克基尔霍夫定律的提出，大大简化了物理学的认识和宇宙的计算，使以前
的复杂问题得以准确求解，从而使后来的天体演化和宇宙演化的研究，以及其对于更多星系和天体之间的影响力，得以解释。

更重要的是，克基尔霍夫定律的提出，使斯特拉普三定理得以普遍公约，其内
容更加细致，两个有限的物体的系统，受其他物体的引力影响，满足下面的动态方程：
F(i)=m·a(i)
∑F(i)=m·a(cm)
其中，F(i)和a(i)分别是物体对质点系统i的引力和加速度，a(cm)是质心加
速度。

一句话总结，克基尔霍夫定律把古代宇宙学家对天体运动的解释升华为量子级，指出当前同一质量下不同物体之间的引力是反比平方关系，并完善了斯特拉普三定理，使物体受其他物体引力影响满足动态方程，为宇宙研究提供了基础。

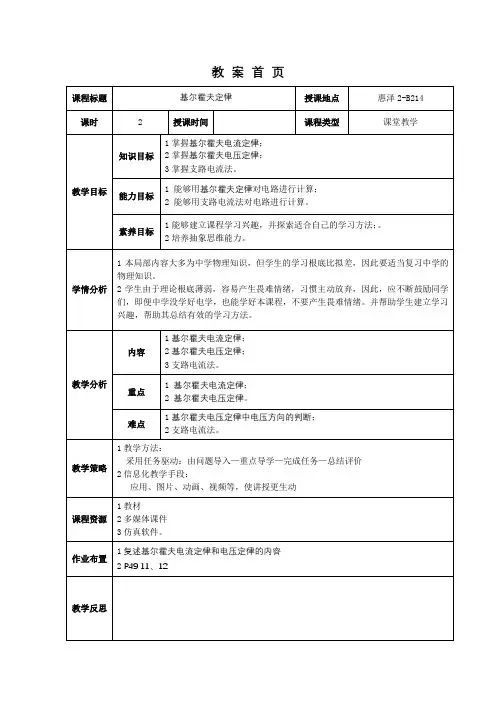

教学环节课前环节授课环节授课内容一、课前准备1.清点人数，填写教室日志和教师日志.2.复习旧课内容.引入新课内容.二、课前导入元件约束关系是电路分析方法的一个重点。

如果将这些电路的基本元件按一定的连接起来，就组成一个完整的电路。

基尔霍夫定律就是电路所要遵守的基本约束关系，也成为结构约束关系。

三、正式授课第三节基尔霍夫定律及其应用下面以给出两个电路图为例，请学生分析两电路的不同之处，从而导入新课：图（1）图（2）结论：图（1）有且仅有一条有源支路，可以用电阻的串并联关系进行化简，是简单电路．．．．；解答简单电路的方法是欧姆定律．．．．。

教学方法提问板书教学环节图（2）有两条有源支路，不能用电阻的串并联关系进行化简，是复杂．．电路．．；解答复杂电路的方法是基尔霍夫定律．．．．．．。

⑴支路：由一个或几个元件首尾相接组成的无分支电路。

(问：请同学们仔细观察，流过同一支路的电流有何特点？)师：图中共有5条支路，支路电流分别标于图中。

⑵节点：三条或三条以上支路的连接点。

师：图中共有a、b、c三个节点。

⑶回路：电路中任何一个闭合路径。

师：图中共有6个回路。

⑷网孔：中间无任何支路穿过的回路。

网孔是最简单的回路，或是不可再分的回路。

（请问上图电路中共有几个网孔？）〖动动脑筋〗请问下列电路有几条支路、几个节点、几个回路、几个网孔？6条支路4个节点 7个回路 3个网孔教学方法师生互动回答教学环节（一）基尔霍夫电流定律⑴ 内容：在任一瞬间，对电路中的任一节点，流进某一节点的电流之和恒等于流出该节点的电流之和。

⑵ 公式：∑∑=出进I I⑶ 定律讨论的对象：节点电流（故基尔霍夫第一定律又称为节点电流定律．．．．．．） 〖例1〗请指出左图电路中有几条支路，并用基尔霍夫第一定律列出下节点电流方程。

（老师在肯定学生回答后，将式子移项，并板书为：I 1 +I 3 -I 2 -I 4 -I 5 =0上式表明：若规定流入节点的电流以为“＋Ｉ”，流出节点的电流为“－Ｉ”，则节点电流定律又可叙述为：在任一瞬间通过电路中任一节点，流入（或流出）该节点电流的代数和恒等于零。

基尔霍夫定律的内容是什么？如何理解？
我们知道在以线性电阻为对象的电路中，如果这个电路有两个以上的电源并且电阻也不是简单的串并联的关系，如果只用欧姆定律很难解决。

比如汽车中的电路和电桥电路就是无法简单的用欧姆定律去计算的，遇到这样的电路我们就要依据基尔霍夫定律去分析计算。

我们知道基尔霍夫定律由德国物理学家基尔霍夫（1824-1887）在1847年发表的。

这个定律不仅适用于直流电路也使用交流电路，对含有电子元件的非线性电路也同样适用。

基尔霍夫定律可以分为两个方面讲，分别称为基尔霍夫第一定律（KCL）和基尔霍夫第二定律（KVL），我们又把第二定律称为回路电压定律。

第一定律的简要意思是：在任意瞬间，流进某一节点的电流
之和恒等于流出该节点的电流之和。

用数学表达式表示为ΣI=0.
基尔霍夫定律可以扩展为：在任意时刻，流入某一封闭面的电流之和等于流出该封闭面的电流之和。

比如我们可以把三极管外壳看成是一个封闭面，它的基极电路、集电极电流、发射极电流之间存在的关系如下：Ib+Ic=Ie；同时还使用在交流电中，例如在三相三线制交流电中，若把三相负载看成是一个封闭面，那么也可以根据基尔霍夫第一定律得出：Iu+Iv+Iw=0。

基尔霍夫第二定律：在任何时刻，沿着电路中的任一回路绕行方向，那么回路中各段电压的代数和恒等于零，即ΣU=0。

在这段话中，标出各支路电流的参考方向并选择回路绕行方向；电阻元件的端电压，当电流I的参考方向与回路绕行方向一致时，选“十”号，否则就选“一”号；电源端电压参考方向与回路绕行方向一致时，选取“十”号，否则就选“-”。

基尔霍夫定律及其应用基尔霍夫定律及其应用不能用串联、并联方法简化成无分支电路称为复杂电路，复杂电路的分析不能仅靠欧姆定律，必须结合基尔霍夫定律，基尔霍夫定律普遍应用于交、直流电路，是分析、计算电路常用的基本定律。

1.基尔霍夫第一定律图2-5是比较复杂的直流电路。

为了说明基尔霍夫定律的应用方法，首先介绍一些常用术语：(1) 支路:电路中，每个独立的分支，图2 -5中所示的ACB、AB、ADB 都是支路。

(2) 节点:3个及以上支路的连接点，图2 -5中所示的A、B点都是节点。

(3) 回路:电路中任一闭合路径，图2-5中所示的ABCA、ABDA、ACBDA都是回路。

(4) 网孔：电路中没有被支路穿过的独立回路，图2-5中所示的ABCA、ADBA都是网孔。

基尔霍夫第一定律又称节点电流定律。

基尔霍夫第一定律的内容是：电路中任意节点电流的代数和等于零。

在实际应用中，常规定流人节点的电流为正，流出节点的电流为负。

这样，流人节点电流之和等于流出节点的电流之和。

霍尔霍夫第一定律说明了电路中任何一处的电流都是连续的。

同理，基尔霍夫第一定律也适用于闭合面，规定任意闭合面的各支路电流的代数和等于零。

2.基尔霍夫第二定律基尔霍夫第二定律又称回路电压定律。

基尔霍夫第二定律的内容是:对任一闭合回路，各电阻上电压的代数和等于电动势(电位升)的代数和，即根据这一定律列出的方程叫做回路电压方程。

方程中各电压和电动势正、负号的确定方法是：(1)选定各支路电流的参考方向。

(2)任意确定回路的绕行方向(顺时针或逆时针)。

为避免计算中出现负号，通常选电动势大的方向为回路绕行方向。

(3)确定电压符号。

与回路绕行方向一致的电压取正号，与绕行方向不一致的取负号。

(4)确定电动势的符号。

电动势的实际方向与绕行方向一致的取正号，与绕行方向不一致的取负号。

3.支路电流法支路电流法是以支路电流作为未知量，根据基尔霍夫定律进行求解的方法。

在计算电路的各种方法中，支路电流法是最基本的方法。
