基尔霍夫定律的应用和例题

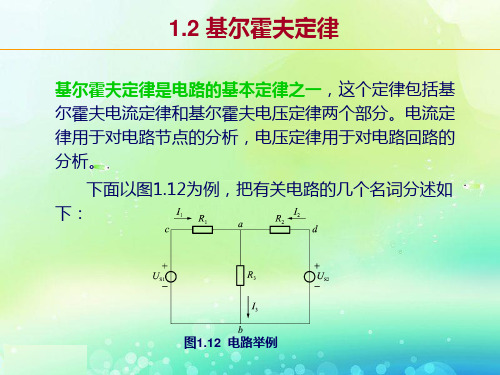

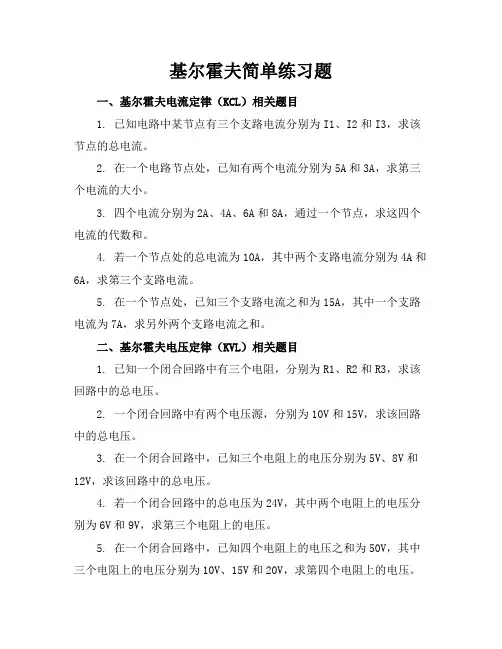

基尔霍夫简单练习题一、基尔霍夫电流定律（KCL）相关题目1. 已知电路中某节点有三个支路电流分别为I1、I2和I3，求该节点的总电流。

2. 在一个电路节点处，已知有两个电流分别为5A和3A，求第三个电流的大小。

3. 四个电流分别为2A、4A、6A和8A，通过一个节点，求这四个电流的代数和。

4. 若一个节点处的总电流为10A，其中两个支路电流分别为4A和6A，求第三个支路电流。

5. 在一个节点处，已知三个支路电流之和为15A，其中一个支路电流为7A，求另外两个支路电流之和。

二、基尔霍夫电压定律（KVL）相关题目1. 已知一个闭合回路中有三个电阻，分别为R1、R2和R3，求该回路中的总电压。

2. 一个闭合回路中有两个电压源，分别为10V和15V，求该回路中的总电压。

3. 在一个闭合回路中，已知三个电阻上的电压分别为5V、8V和12V，求该回路中的总电压。

4. 若一个闭合回路中的总电压为24V，其中两个电阻上的电压分别为6V和9V，求第三个电阻上的电压。

5. 在一个闭合回路中，已知四个电阻上的电压之和为50V，其中三个电阻上的电压分别为10V、15V和20V，求第四个电阻上的电压。

三、基尔霍夫定律综合应用题目1. 一个电路包含三个节点和四个电阻，已知节点A的总电流为8A，节点B的总电流为6A，求节点C的总电流。

2. 一个闭合回路中有两个电压源和一个电阻，已知电压源分别为10V和15V，电阻上的电压为5V，求电阻的阻值。

3. 一个电路包含两个节点和三个电阻，已知节点A的总电流为12A，节点B的总电流为8A，求三个电阻上的电压。

4. 一个电路包含四个节点和五个电阻，已知节点C的总电流为10A，节点D的总电流为6A，求节点A和节点B的总电流。

5. 一个闭合回路中有三个电阻和两个电压源，已知电压源分别为20V和30V，电阻上的电压分别为10V、15V和20V，求三个电阻的阻值。

四、基尔霍夫定律与欧姆定律结合应用题目1. 在一个电路中，已知一个电阻R1的电流为3A，另一个电阻R2的电压为6V，若R1和R2串联，求R2的电流。

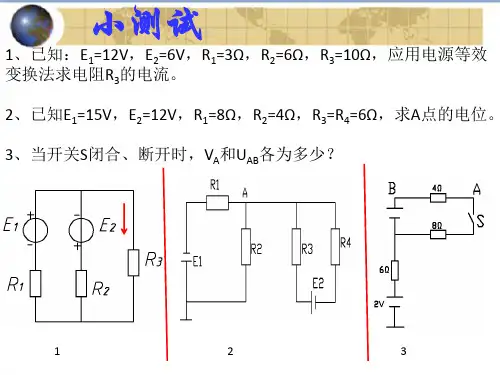

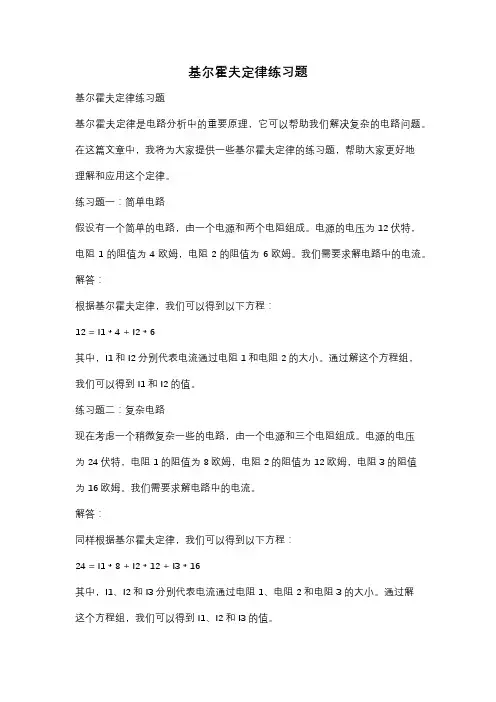

基尔霍夫定律练习题基尔霍夫定律练习题基尔霍夫定律是电路分析中的重要原理，它可以帮助我们解决复杂的电路问题。

在这篇文章中，我将为大家提供一些基尔霍夫定律的练习题，帮助大家更好地理解和应用这个定律。

练习题一：简单电路假设有一个简单的电路，由一个电源和两个电阻组成。

电源的电压为12伏特，电阻1的阻值为4欧姆，电阻2的阻值为6欧姆。

我们需要求解电路中的电流。

解答：根据基尔霍夫定律，我们可以得到以下方程：12 = I1 * 4 + I2 * 6其中，I1和I2分别代表电流通过电阻1和电阻2的大小。

通过解这个方程组，我们可以得到I1和I2的值。

练习题二：复杂电路现在考虑一个稍微复杂一些的电路，由一个电源和三个电阻组成。

电源的电压为24伏特，电阻1的阻值为8欧姆，电阻2的阻值为12欧姆，电阻3的阻值为16欧姆。

我们需要求解电路中的电流。

解答：同样根据基尔霍夫定律，我们可以得到以下方程：24 = I1 * 8 + I2 * 12 + I3 * 16其中，I1、I2和I3分别代表电流通过电阻1、电阻2和电阻3的大小。

通过解这个方程组，我们可以得到I1、I2和I3的值。

练习题三：并联电路考虑一个并联电路，由一个电源和两个并联的电阻组成。

电源的电压为20伏特，电阻1的阻值为10欧姆，电阻2的阻值为15欧姆。

我们需要求解电路中的电流。

解答：在并联电路中，电流会分流，通过每个电阻的电流之和等于总电流。

根据基尔霍夫定律，我们可以得到以下方程：I = I1 + I2其中，I代表总电流，I1和I2分别代表通过电阻1和电阻2的电流。

另外，根据欧姆定律，我们还可以得到以下方程：20 = I1 * 1020 = I2 * 15通过解这个方程组，我们可以得到I1和I2的值，从而求解出总电流I。

通过以上的练习题，我们可以看到基尔霍夫定律在解决电路问题中的重要性。

无论是简单的电路还是复杂的电路，基尔霍夫定律都能够帮助我们找到解决问题的方法。

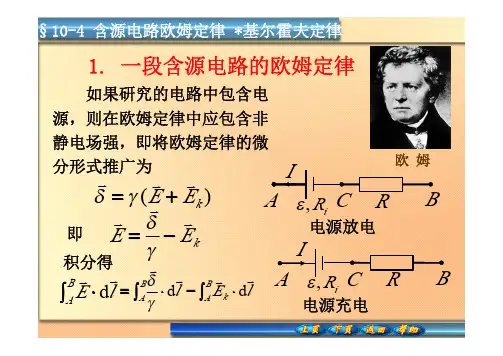

§10-4 含源电路欧姆定律 *基尔霍夫定律1. 一段含源电路的欧姆定律如果研究的电路中包含电源，则在欧姆定律中应包含非静电场强，即将欧姆定律的微分形式推广为)(k E E ���+=γδA BCRi R ,εI即kE E ���−=γδA BCRi R ,εI 电源放电电源充电积分得∫⋅B A l E ��d l E l B Ak B A ����d d ⋅−⋅=∫∫γδ欧 姆A BC RiR ,εI A BCRi R ,εI 电源放电电源充电∫⋅BA l E ��d lE l l B A k B C C A ������∫∫∫⋅−⋅+⋅=d d d γδγδ 电源放电时，电流密度与积分方向相反；电源充电时，电流密度与积分方向相同，且BA BA V V l E −=⋅∫��d ε−=⋅=⋅∫∫l E l E C A k B A k ����d d SI =δ代入上式，则一段含源电路的欧姆定律εγγ++=−∫∫)d d (B C C A B A SlI S l I V V ∓∫⋅BA l E ��d l E l lB A kB C C A ������∫∫∫⋅−⋅+⋅=d d d γδγδε++=−)(i B A IR IR V V ∓A BCRi R ,εI A BCRi R ,εI 电源放电电源充电电流与电动势方向相同时，取负号，反之取正号。

上式称为一段含源电路的欧姆定律。

一段含源电路的欧姆定律•若I =0，则i B A IR V V −=−ε电源放电，端电压低于电动势。

iB A IR V V +=−ε电源充电，端电压高于电动势。

•若R =0，则ε=−B A V V 电路断开，端电压等于电动势。

•若AB 接在一起，形成闭合电路，则ABRiR ,εIiR R I +=εiR R +总电阻 闭合电路中的电流等于电源的电动势与总电阻之比。

一段含源电路的欧姆定律•一段含多个电源的电路的欧姆定律ABC 2R 22,i R ε1I 1R 3R 2I 3I 11,i R ε33,i R ε∑∑−=−εIR V V B A 正负号选取规则：任意选取线积分路径方向，写出初末两端点的电势差；电流的方向与积分路径方向相同，电流取正号，反之为负；电动势指向与积分路径同向，电动势取正号，反之为负。

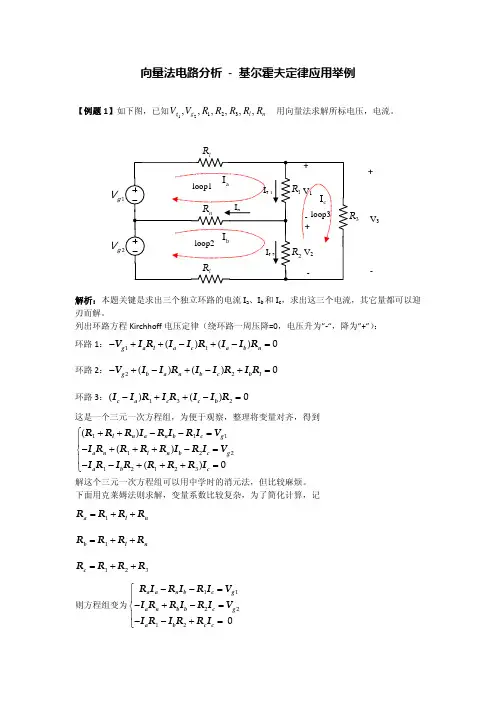

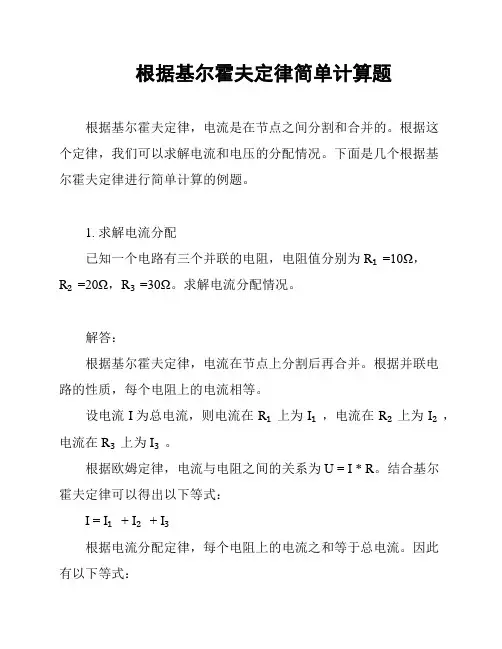

根据基尔霍夫定律简单计算题根据基尔霍夫定律，电流是在节点之间分割和合并的。

根据这个定律，我们可以求解电流和电压的分配情况。

下面是几个根据基尔霍夫定律进行简单计算的例题。

1. 求解电流分配已知一个电路有三个并联的电阻，电阻值分别为R₁=10Ω，R₂=20Ω，R₃=30Ω。

求解电流分配情况。

解答：根据基尔霍夫定律，电流在节点上分割后再合并。

根据并联电路的性质，每个电阻上的电流相等。

设电流I为总电流，则电流在R₁上为I₁，电流在R₂上为I₂，电流在R₃上为I₃。

根据欧姆定律，电流与电阻之间的关系为U = I * R。

结合基尔霍夫定律可以得出以下等式：I = I₁ + I₂ + I₃根据电流分配定律，每个电阻上的电流之和等于总电流。

因此有以下等式：I = I₁ + I₂ + I₃ = I₁ + I + I₂ + I + I₃化简得到：I = (R₁/(R₁+R₂+R₃)) * I + (R₂/(R₁+R₂+R₃)) * I +(R₃/(R₁+R₂+R₃)) * I整理得到：I = I * (R₁+R₂+R₃) / (R₁+R₂+R₃)化简后得到：I = I因此，每个电阻上的电流相等，都等于总电流I。

在本例中，每个电阻上都有相同的电流，都等于总电流I。

即 I₁ = I₂ = I₃ = I。

2. 求解电压分配已知一个电路有两个串联的电阻，电阻值分别为R₁=10Ω，R₂=20Ω，电源电压为U=100V。

求解电压分配情况。

解答：根据基尔霍夫定律，电压在串联电阻之间分割后再合并。

根据串联电路的性质，总电压等于电阻之和。

设电压U₁为电阻R₁上的电压，电压U₂为电阻R₂上的电压。

根据基尔霍夫定律和欧姆定律可以得出以下等式：U = U₁ + U₂U = I * R₁ + I * R₂由此可以解出电流I：I = U / (R₁ + R₂)将电流代入电压分配的等式可以得到：U₁ = I * R₁ = U * R₁ / (R₁ + R₂)U₂ = I * R₂ = U * R₂ / (R₁ + R₂)因此，在本例中，电阻R₁上的电压为U₁ = U * R₁ / (R₁ +R₂) = 100 * 10 / (10 + 20) = 33.33V电阻R₂上的电压为U₂ = U * R₂ / (R₁ + R₂) = 100 * 20 / (10+ 20) = 66.66V以上就是根据基尔霍夫定律进行简单计算的例题解答。

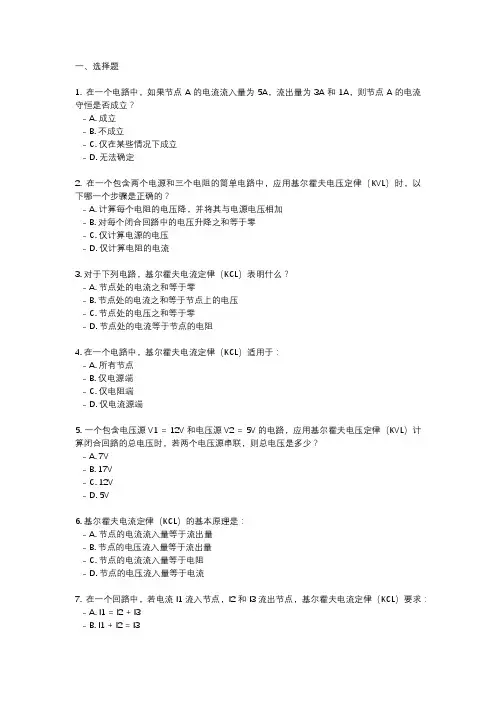

一、选择题1. 在一个电路中，如果节点A的电流流入量为5A，流出量为3A和1A，则节点A的电流守恒是否成立？- A. 成立- B. 不成立- C. 仅在某些情况下成立- D. 无法确定2. 在一个包含两个电源和三个电阻的简单电路中，应用基尔霍夫电压定律（KVL）时，以下哪一个步骤是正确的？- A. 计算每个电阻的电压降，并将其与电源电压相加- B. 对每个闭合回路中的电压升降之和等于零- C. 仅计算电源的电压- D. 仅计算电阻的电流3. 对于下列电路，基尔霍夫电流定律（KCL）表明什么？- A. 节点处的电流之和等于零- B. 节点处的电流之和等于节点上的电压- C. 节点处的电压之和等于零- D. 节点处的电流等于节点的电阻4. 在一个电路中，基尔霍夫电流定律（KCL）适用于：- A. 所有节点- B. 仅电源端- C. 仅电阻端- D. 仅电流源端5. 一个包含电压源V1 = 12V和电压源V2 = 5V的电路，应用基尔霍夫电压定律（KVL）计算闭合回路的总电压时，若两个电压源串联，则总电压是多少？- A. 7V- B. 17V- C. 12V- D. 5V6. 基尔霍夫电流定律（KCL）的基本原理是：- A. 节点的电流流入量等于流出量- B. 节点的电压流入量等于流出量- C. 节点的电流流入量等于电阻- D. 节点的电压流入量等于电流7. 在一个回路中，若电流I1流入节点，I2和I3流出节点，基尔霍夫电流定律（KCL）要求： - A. I1 = I2 + I3- B. I1 + I2 = I3- C. I1 - I2 = I3- D. I1 = I2 - I38. 在下列电路中，若电流源提供的电流是10A，且有两个电阻R1 = 5Ω和R2 = 10Ω并联，基尔霍夫电流定律（KCL）表明：- A. 电流在两个电阻之间均匀分配- B. 电流通过R1的分量为6.67A，通过R2的分量为3.33A- C. 电流全通过R1，R2没有电流- D. 电流全通过R2，R1没有电流9. 在一个简单电路中，基尔霍夫电压定律（KVL）用于：- A. 计算每个电源的电流- B. 确定回路中所有电压的代数和为零- C. 测量电阻的值- D. 计算电流的流向10. 在一个由三电阻（R1 = 4Ω, R2 = 6Ω, R3 = 8Ω）串联组成的电路中，总电压V为20V，基尔霍夫电压定律（KVL）计算总电流时，电流I是多少？- A. 1A- B. 2A- C. 2.5A- D. 5A。

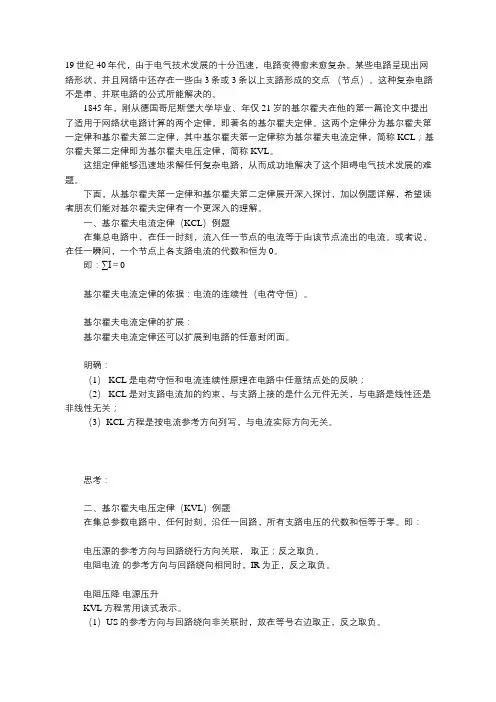

19世纪40年代，由于电气技术发展的十分迅速，电路变得愈来愈复杂。

某些电路呈现出网络形状，并且网络中还存在一些由3条或3条以上支路形成的交点（节点）。

这种复杂电路不是串、并联电路的公式所能解决的。

1845年，刚从德国哥尼斯堡大学毕业、年仅21岁的基尔霍夫在他的第一篇论文中提出了适用于网络状电路计算的两个定律，即著名的基尔霍夫定律。

这两个定律分为基尔霍夫第一定律和基尔霍夫第二定律，其中基尔霍夫第一定律称为基尔霍夫电流定律，简称KCL；基尔霍夫第二定律即为基尔霍夫电压定律，简称KVL。

这组定律能够迅速地求解任何复杂电路，从而成功地解决了这个阻碍电气技术发展的难题。

下面，从基尔霍夫第一定律和基尔霍夫第二定律展开深入探讨，加以例题详解，希望读者朋友们能对基尔霍夫定律有一个更深入的理解。

一、基尔霍夫电流定律（KCL）例题在集总电路中，在任一时刻，流入任一节点的电流等于由该节点流出的电流。

或者说，在任一瞬间，一个节点上各支路电流的代数和恒为 0。

即：∑Ι＝0基尔霍夫电流定律的依据：电流的连续性（电荷守恒）。

基尔霍夫电流定律的扩展：基尔霍夫电流定律还可以扩展到电路的任意封闭面。

明确：（1） KCL是电荷守恒和电流连续性原理在电路中任意结点处的反映；（2） KCL是对支路电流加的约束，与支路上接的是什么元件无关，与电路是线性还是非线性无关；（3）KCL方程是按电流参考方向列写，与电流实际方向无关。

思考：二、基尔霍夫电压定律（KVL）例题在集总参数电路中，任何时刻，沿任一回路，所有支路电压的代数和恒等于零。

即：电压源的参考方向与回路绕行方向关联，取正；反之取负。

电阻电流的参考方向与回路绕向相同时，IR为正，反之取负。

电阻压降电源压升KVL方程常用该式表示。

（1）US的参考方向与回路绕向非关联时，放在等号右边取正，反之取负。

（2）电阻电流的参考方向与回路绕向相同时，IR 为正，反之取负。

基尔霍夫电压定律（KVL）的扩展：基尔霍夫电压定律也适合开口回路。

基尔霍夫定律地应用例题1 复杂电路如图所示，已知V，V，.求：（1）各支路电流；（2）两点间地电压；（3）两电源输出功率和电阻消耗地功率.解：（1）设各支路电流为，方向如图所示. 由KCL得节点A电流方程为①设两个网孔地绕行方向均为逆时针方向，由KVL得两网孔电压方程为②③代入电动势和电阻地数值，得解方程，得（2)两点间地电压为（3）电源地输出功率电源地输出功率说明电源实际不是输出功率，而是从外部输入功率，电源处于充电状态.电阻消耗地功率从以上计算可知，电源输出地功率，一部分在消耗电阻上，另一部分输入电源为之充电.电动势不相等地电源并联供电出现地这种情况，应尽量避免.版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures,and design. Copyright is personal ownership.b5E2R。
