验证基尔霍夫定律实验报告验证基尔霍夫定律实验报告引言：基尔霍夫定律是电学中的基本定律之一，它描述了电流在闭合电路中的分配规律。
在本次实验中，我们将通过一系列实验来验证基尔霍夫定律，并探究其在电路中的应用。
实验一：串联电路的电流分配我们首先搭建了一个简单的串联电路，其中包含两个电阻R1和R2。
通过连接电流表和电压表，我们可以测量电阻上的电流和电压。
实验结果显示，电流表所测得的电流值与理论计算值非常接近。
根据基尔霍夫定律，串联电路中的电流在各个电阻中分配，总电流等于各个电阻上的电流之和。
实验结果的验证表明了基尔霍夫定律在串联电路中的适用性。
实验二：并联电路的电流分配接下来，我们搭建了一个并联电路，其中包含两个电阻R3和R4。
同样地，通过连接电流表和电压表，我们可以测量电阻上的电流和电压。
实验结果显示，电流表所测得的电流值与理论计算值非常接近。
基尔霍夫定律指出，并联电路中的电流在各个支路中分配，总电流等于各个支路上的电流之和。
实验结果再次验证了基尔霍夫定律在并联电路中的准确性。
实验三：基尔霍夫定律在复杂电路中的应用为了更深入地探究基尔霍夫定律的应用，我们搭建了一个复杂电路，其中包含了多个电阻和电源。
通过连接电流表和电压表，我们可以测量各个电阻上的电流和电压。
实验结果显示，通过应用基尔霍夫定律，我们可以准确计算出复杂电路中各个电阻上的电流值。
这进一步验证了基尔霍夫定律在复杂电路中的适用性，并证明了它在解决实际问题中的重要性。
结论：本次实验通过验证基尔霍夫定律的准确性，证明了它在电学中的重要性和应用价值。
基尔霍夫定律为我们解决电路中的问题提供了有力的工具，使我们能够准确计算电流和电压的分配情况。
同时，实验结果也提醒我们在电路设计和故障排除中要充分考虑基尔霍夫定律的应用。
总结：通过本次实验，我们深入了解了基尔霍夫定律在电路中的应用。
实验结果的验证证明了基尔霍夫定律的准确性和适用性。
我们认识到基尔霍夫定律在解决电路问题中的重要性，它为我们提供了准确计算电流和电压的方法。

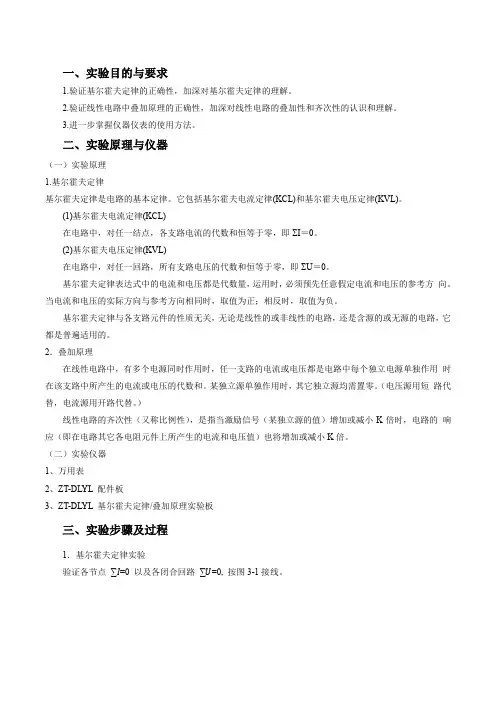

一、实验目的与要求1.验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2.验证线性电路中叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。
3.进一步掌握仪器仪表的使用方法。
二、实验原理与仪器（一）实验原理1.基尔霍夫定律基尔霍夫定律是电路的基本定律。
它包括基尔霍夫电流定律(KCL)和基尔霍夫电压定律(KVL)。
(1)基尔霍夫电流定律(KCL)在电路中，对任一结点，各支路电流的代数和恒等于零，即ΣI＝0。
(2)基尔霍夫电压定律(KVL)在电路中，对任一回路，所有支路电压的代数和恒等于零，即ΣU＝0。
基尔霍夫定律表达式中的电流和电压都是代数量，运用时，必须预先任意假定电流和电压的参考方向。
当电流和电压的实际方向与参考方向相同时，取值为正；相反时，取值为负。
基尔霍夫定律与各支路元件的性质无关，无论是线性的或非线性的电路，还是含源的或无源的电路，它都是普遍适用的。
2．叠加原理在线性电路中，有多个电源同时作用时，任一支路的电流或电压都是电路中每个独立电源单独作用时在该支路中所产生的电流或电压的代数和。
某独立源单独作用时，其它独立源均需置零。
（电压源用短路代替，电流源用开路代替。
）线性电路的齐次性（又称比例性），是指当激励信号（某独立源的值）增加或减小K倍时，电路的响应（即在电路其它各电阻元件上所产生的电流和电压值）也将增加或减小K倍。
（二）实验仪器1、万用表2、ZT-DL YL 配件板3、ZT-DL YL 基尔霍夫定律/叠加原理实验板三、实验步骤及过程1．基尔霍夫定律实验验证各节点∑I=0 以及各闭合回路∑U=0, 按图3-1接线。
图3-1 基尔霍夫定律实验接线(1)实验前，可任意假定三条支路电流的参考方向及三个闭合回路的绕行方向。
图3-1中的电流I1、I2、I3的方向已设定，闭合回路的正方向可任意设定。
(2)分别将两路直流稳压电源调至U1=6V，U2=12V。
(3)将配件板上的数字毫安表分别接入三条支路中，测量支路电流，数据记入表1。
基尔霍夫定律的验证一、实验目的 1． 验证基尔霍夫电流定律（KCL ）和电压定律（KVL ）。
2． 通过电路中各点电位的测量加深对电位、电压及它们之间关系的理解。
二、原理与说明1．基尔霍夫电流定律（KCL ）在任一时刻，流入同一节点的电流的代数和恒等于零，即： ΣI=0 Σ或ΣII 入=ΣI 出 此时，若取流出节点的电流为正，则流入节点的电流为负。
它反映了电它反映了电流的连续性。
流的连续性。
说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。
要验证基式电流定律，要验证基式电流定律，可选一电路节点，可选一电路节点，并约定流入或流出该节点的电流为正，将测得的各电流代入式加以验证。
2．基尔霍夫电压定律（KVL ）在任一时刻，集中参数电路中任一回路上全部元件两端电压代数和恒等于零，即： ΣU=0 它说明了电路中各段电压的约束关系，它与电路中元件的性质无关。
通常规定凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号，然后测得一个网孔中的各个元件的电压，计算电压和是否为零。
三、实验仪器两个直流稳压电源（12V 5V ） 数字万用表电阻（910Ω 3070Ω 1930Ω 980Ω）四、实验电路及数据节点一I1（mA）I2（mA）I3（mA）ΣI 测量值-0.2mA 1.9mA -1.6mA 0.1mA节点二I1 I2 I4 ΣI测量值0.2mA -1.9mA 1.4mA -0.3mA回路一V1 UR1 UR3 ΣU 测量值-5V 0.52V 4.53V 0.05V回路二V2 UR2 UR3 UR4 ΣU 测量值-12V 5.67V 4.53V 1.51V -0.29V五、实验总结1.在误差允许范围内，kcl kvl 成立2.注意事项：（1）搭建面包板上的电路时要插入得深一些，否则会有断路（2）数字万用表选择档位时要注意直交流（3）直流电流测量时要先将电路断开将其串联在电路里面（4）学会烧坏的数字万用表的保险丝的更换。
基尔霍夫定律的验证的实验报告一、实验目的本实验旨在验证基尔霍夫定律，掌握其在电路分析中的应用。
通过使用实验仪器和电路元件，测量和分析电路中的电流和电压，验证基尔霍夫定律的准确性。
二、实验仪器和材料1.直流电源2.电流表3.电压表4.变阻器5.电阻器6.连线7.万用表三、实验原理1.基尔霍夫第一定律：在一个电路网络中，电流汇入交叉点的总和等于汇出该交叉点的总和。
2.基尔霍夫第二定律：沿电路中闭合回路的回路电势和等于各个元件电势降及电源电动势之和。
四、实验步骤步骤一：搭建简单电路1.将直流电源正极与一个变阻器的一端连接，将另一端接地。
2.将电源负极与一个电阻器的一端连接。
3.将电阻器的另一端与变阻器连接。
步骤二：连接电流表1.将电流表的一端连接到直流电源负极。
2.将电流表的另一端连接到变阻器的另一端。
3.读取电流表的显示数值。
步骤三：连接电压表1.将电压表的正极连接到电阻器的连接处。
2.将电压表的负极连接到变阻器的连接处。
3.读取电压表的显示数值。
五、实验数据记录和处理根据步骤二和步骤三的实验结果，记录电流表和电压表的显示数值。
实验数据如下：电流表显示：0.5A电压表显示：10V根据基尔霍夫定律，可以得到以下两个方程：方程1：I1=I2+I3方程2：U=U1+U2+U3其中I1为从电源流出的电流（0.5A），I2为通过变阻器的电流，I3为通过电阻器的电流。
U为电源的电压（10V），U1为电源电动势，U2为变阻器的电压，U3为电阻器的电压。
六、实验讨论和结论通过实验数据和基尔霍夫定律的运用，可以得到以下结论：1.根据方程1，可以得出I2+I3=0.5A，即变阻器和电阻器的电流之和等于电源电流。
2.根据方程2，可以得出U=U1+U2+U3，即电源电压等于变阻器和电阻器的电压之和。
3.实验数据和计算结果相符，验证了基尔霍夫定律在电路分析中的准确性。
综上所述，通过实验验证了基尔霍夫定律的正确性，并掌握了其在电路分析中的应用。
实验一基尔霍夫定律的验证一、实验目的1.通过实验验证基尔霍夫电流定律和电压定律，巩固所学理论知识。
2.加深对参考方向概念的理解。
二、器材设备1.电路原理实验箱KHDL-1A，导线若干；2.数字式万用表。
三、实验原理基尔霍夫定律是电路理论中最基本也是最重要的定律之一。
它概括了电路中电流和电压分别遵循的基本规律。
它包括基尔霍夫节点电流定律（KCL）和基尔霍夫回路电压定律（KVL）。
基尔霍夫节点电流定律：电路中任意时刻流进（或流出）任一节点的电流的代数和等于零。
其数学表达式为：∑=0I（1-1）i该定律阐述电路任一节点上各支路电流间的约束关系，这种关系，与各支路上元件的性质无关，不论元件是线性的或是非线性的，含源的或是无源的，时变的或时不变的。
基尔霍夫回路电压定律：电路中任意时刻，沿着任一节闭合回路，电压的代数和等于零。
其数学表达式为：∑=0U（1-2）i该定律阐明了电路任一闭合回路中各电压的约束关系，这种关系间仅与电路结果有关，而与构成回路的各元件的性质无关，不论这些元件是线性的或是非线性的，含源的或是无源的，时变的或时不变的。
电路的参考方法：KCL和KVL表达式中的电流和电压都是代数量。
它们除具有大小之外，还有其方向，其方向是以它量值得正、负表示的。
为研究问题方便，人们通常在电路中假定一个方向为参考，称为参考方向。
当电路中的电流（或电压）的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。
例如，测量某节点各支路电流时，可以假设电流参考方向为流入该节点。
那么，当将电流表的负极接到该节点上，而将电流表正极分别串入各条支路时，若电流表读数为正，说明该支路电流是流入节点的，与参考方向相同，取其值为正。
若电流表读数为负，说明该支路电流是流出节点的，与参考方向相反，这时，应倒换电流表极性重新测量，并取测量值为负值。
同样，测量某闭合电路各电压时，也应假定某一绕行方向未参考方向，按绕行方向测量各电压时，若电压表读数为正时，则该电压取正值，反之取负值。

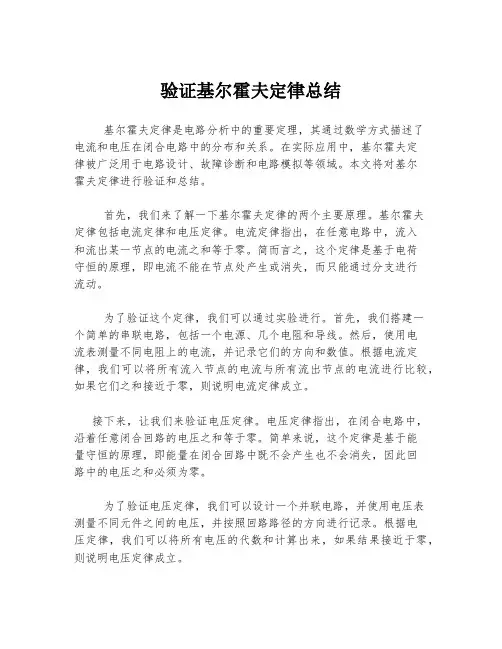

验证基尔霍夫定律总结基尔霍夫定律是电路分析中的重要定理，其通过数学方式描述了电流和电压在闭合电路中的分布和关系。
在实际应用中，基尔霍夫定律被广泛用于电路设计、故障诊断和电路模拟等领域。
本文将对基尔霍夫定律进行验证和总结。
首先，我们来了解一下基尔霍夫定律的两个主要原理。
基尔霍夫定律包括电流定律和电压定律。
电流定律指出，在任意电路中，流入和流出某一节点的电流之和等于零。
简而言之，这个定律是基于电荷守恒的原理，即电流不能在节点处产生或消失，而只能通过分支进行流动。
为了验证这个定律，我们可以通过实验进行。
首先，我们搭建一个简单的串联电路，包括一个电源、几个电阻和导线。
然后，使用电流表测量不同电阻上的电流，并记录它们的方向和数值。
根据电流定律，我们可以将所有流入节点的电流与所有流出节点的电流进行比较，如果它们之和接近于零，则说明电流定律成立。
接下来，让我们来验证电压定律。
电压定律指出，在闭合电路中，沿着任意闭合回路的电压之和等于零。
简单来说，这个定律是基于能量守恒的原理，即能量在闭合回路中既不会产生也不会消失，因此回路中的电压之和必须为零。
为了验证电压定律，我们可以设计一个并联电路，并使用电压表测量不同元件之间的电压，并按照回路路径的方向进行记录。
根据电压定律，我们可以将所有电压的代数和计算出来，如果结果接近于零，则说明电压定律成立。
此外，在实际应用中，我们还可以运用基尔霍夫定律来解决一些复杂的问题，如电路中的电流分布、电压滞后和电路的稳定性等。
通过将电路转化为一个方程组，利用基尔霍夫定律求解未知变量，我们可以得到电路中各个元件的准确数值。
通过验证和应用基尔霍夫定律，我们可以得出以下结论：基尔霍夫定律是电路分析的重要工具，不仅应用广泛，而且能够提供准确的结果。
在验证过程中，我们可以通过实验来获得准确数据，从而判断定律是否成立。
在应用过程中，我们可以通过将电路转化为方程组的形式，运用数学方法来求解未知变量，从而解决复杂的电路问题。

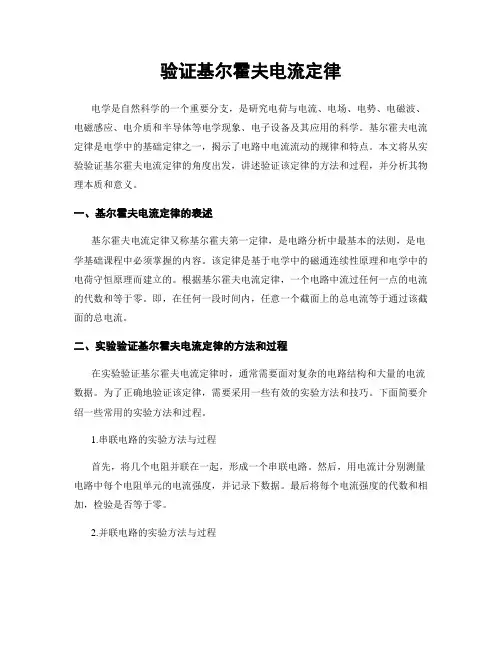

验证基尔霍夫电流定律电学是自然科学的一个重要分支，是研究电荷与电流、电场、电势、电磁波、电磁感应、电介质和半导体等电学现象、电子设备及其应用的科学。
基尔霍夫电流定律是电学中的基础定律之一，揭示了电路中电流流动的规律和特点。
本文将从实验验证基尔霍夫电流定律的角度出发，讲述验证该定律的方法和过程，并分析其物理本质和意义。
一、基尔霍夫电流定律的表述基尔霍夫电流定律又称基尔霍夫第一定律，是电路分析中最基本的法则，是电学基础课程中必须掌握的内容。
该定律是基于电学中的磁通连续性原理和电学中的电荷守恒原理而建立的。
根据基尔霍夫电流定律，一个电路中流过任何一点的电流的代数和等于零。
即，在任何一段时间内，任意一个截面上的总电流等于通过该截面的总电流。
二、实验验证基尔霍夫电流定律的方法和过程在实验验证基尔霍夫电流定律时，通常需要面对复杂的电路结构和大量的电流数据。
为了正确地验证该定律，需要采用一些有效的实验方法和技巧。
下面简要介绍一些常用的实验方法和过程。
1.串联电路的实验方法与过程首先，将几个电阻并联在一起，形成一个串联电路。
然后，用电流计分别测量电路中每个电阻单元的电流强度，并记录下数据。
最后将每个电流强度的代数和相加，检验是否等于零。
2.并联电路的实验方法与过程与串联电路类似，首先将几个电阻并联在一起，形成一个并联电路。
然后，用电流计分别测量电路中每个电阻单元的电流强度，并记录下数据。
最后将每个电流强度的代数和相加，检验是否等于零。
3.截面法的实验方法与过程截面法是一种简单而有效的验证基尔霍夫电流定律的方法。
该方法基于电路中电流的连续性和一致性原理，实现通过任意一个截面的电流测量和检验。
具体的实验方法和过程如下：a) 选择一个要验证的电路，画出电路图。
b) 选取任意一个电路的截面，标明边界条件。
c) 用电流计测量进入该截面的电流强度，记录下数据。
d) 用电流计测量从该截面流出的电流强度，记录下数据。
e) 检验进入该截面的电流强度的代数和是否等于流出该截面的电流强度的代数和。
实验一 基尔霍夫定律的验证实验一．实验目的1. 通过实验验证基尔霍夫电流、电压定律，加深对定律的理解，巩固所学知识。
2. 掌握workbench 软件在电路分析仿真中的基本操作。
3. 掌握workbench 软件中基本虚拟仪器的使用方法。
二．实验原理1.基尔霍夫电流定律，简写为KCL ，可文字表述为：对于任一集总电路中的任一节点，在任一时刻，流出（或流进）该节点的所有支路电流的代数和为零。
即对于节点1，有：321i i i =+ 2.基尔霍夫电压定律，简写为KVL 对于任一集总电路的任一回路，在任一时刻，沿着该回路的所有支路电压降的代数和为零。
三．实验过程1.根据电路图在workbench 软件中做出电路模型(如下图所示)。
2.开关打开，开始显示并记录有关数据(如下图中所示)。
3.根据实验结果分析。
图1中：对于节点1，流进的电流 1.999A 等于流出的电流之和（1.500A+499.9mA ）,因而验证了KCL 定律的正确性。
图 2 中：回路1：6V+3V+2V=11V 恰好等于电源电压11V ；回路2:6V+5V=11V 恰好等于电源电压11V ；回路3:3V+2V-5v=0V3个回路各自满足KVL 定律，因为验证了它的正确性。
四．实验电路图图11ii图2：五．实验心得通过本次实验，我对电路实验有了初步的了解，体会到了电路的神奇与奥妙。
进一步学习了基尔霍夫定律和叠加定理的应用，根据所画原理图，连接好实际电路，测量出实验数据，经计算实验结果均在误差范围内，说明该实验做的成功。
也深刻地理解了基尔霍夫电压和电流定律，巩固了课堂中所学的知识。
对于KCL,KVL的原理以及它们的运用有了更深入的认识。
我认为这两个实验的实验原理还是比较简单的，但实际操作起来并不是很简单，至少我觉得那些行行色色的导线就足以把你绕花眼，所以我想说这个实验不仅仅是对你所学知识掌握情况的考察，更是对你的耐心和眼力的一种考验。
由于这是电路分析的第一次实验，难免遇到了不少问题:（1）workbench软件在电路分析仿真中的基本使用方法？（2）workbench软件中基本虚拟仪器的使用方法？（3）电流，电压的方向如何确定？（4）连线总是练完一条，另一条不见了。
基尔霍夫定律的验证的实验报告实验报告：基尔霍夫定律的验证引言：基尔霍夫定律是电路领域中最重要的定律之一，它描述了电路中电流和电压的分布关系。
基尔霍夫定律分为基尔霍夫第一定律和基尔霍夫第二定律。
基尔霍夫第一定律也被称为电流定律，它指出电路中流入节点的电流等于流出该节点的电流的代数和。
基尔霍夫第二定律也称为电压定律，它指出在闭合回路中的每个回路上，电压的总和等于电压源提供的电压之和。
本实验旨在验证基尔霍夫定律。
实验目的：1.验证基尔霍夫第一定律（电流定律）；2.验证基尔霍夫第二定律（电压定律）；3.掌握基尔霍夫定律在电路分析中的应用。
实验器材：1.直流电源；2.电阻器组成的电路板；3.数字电压表；4.数字电流表。
实验步骤：1.搭建一个简单的电路，包含一个电源、两个电阻和一个开关。
2.打开电源，将数字电流表连接到电路中，测量闭合回路中的电流。
3.记录每个电阻两端的电压。
4.切换电路中的开关，重新测量闭合回路中的电流。
5.记录新的每个电阻两端的电压。
实验结果：1.第一次测量得到的电流为I1；2.第一次测量得到的电阻1两端的电压为V1，电阻2两端的电压为V2；3.第二次测量得到的电流为I2；4.第二次测量得到的电阻1两端的电压为V3，电阻2两端的电压为V4实验数据处理：1.根据基尔霍夫第一定律，电流进出节点的代数和应为零。
因此，根据实验数据可得到以下方程式：I1=I22.根据基尔霍夫第二定律，用闭合回路中的电压之和等于电压源提供的电压之和。
因此，根据实验数据可得到以下方程式：V1+V2=V3+V4实验讨论：通过实验数据的分析，我们可以得出结论：1.在实验误差范围内，基尔霍夫第一定律（电流定律）得到验证；2.在实验误差范围内，基尔霍夫第二定律（电压定律）得到验证；3.基尔霍夫定律在电路分析中具有重要应用价值，可以用于解决电路中的复杂问题。
结论：本实验通过测量电流和电压的值，验证了基尔霍夫定律在电路中的应用。
实验二基尔霍夫电压定律的验证实验一、实验目的1、通过实验验证基尔霍夫电压定律，巩固所学的理论知识。
2、加深对参考方向概念的理解。
二、实验原理1、基尔霍夫定律：基尔霍夫电压定律为ΣU = 0，应用于回路。
基尔霍夫定律是分析与计算电路的基本重要定律之一。
图2-1 两个电压源电路图图2-2 基尔霍夫电流定律2、基尔霍夫电压定律（Kirchhoff's V oltage law）可简写为KVL：基尔霍夫电压定律，从回路中任意一点出发，以顺时针方向或逆时针方向沿回路循行一周，则在这个方向上的电位升之和应该等于电位降之和。
就是在任一瞬时。
沿任一回路循行方向（顺时方向或逆时方向），回路中各段电压的代数和恒等于零。
（如果规定电位升为正号则电位降为负号）。
在电阻电路中的另一种表达式，就是在任一回路循行方向上，回路中电动势的代数和等于电阻上电压降的代数和。
在图2-1所示电路中，对回路adbca由图2-2可以写出U2 + U3 = U1 + U4U2 + U3－U1－U4 = 0即ΣU = 0上式可改为E1－E2－I1R1 + I2R2 = 0E1－E2 = I1R1－I2R2即ΣE = Σ（IR）4、参考方向：为研究问题方便，人们通常在电路中假定一个方向为参考，称为参考方向。
(1) 若流入节点的电流取正号，则流出节点的电流取负号。
(2) 任一回路中，凡电压的参考方向与回路绕行方向一致者，则此电压的前面取正号，电压的参考方向与回路绕行方向相反者，前面取负号。
(3) 任一回路中电流的参考方向与回路绕行方向一致者，前面取正号，相反者前面取负号。
在实际测量电路中的电流或电压时，当电路中所测的电流或电压的实际方向与参考方向相同时取正值，其实际方向与参考方向相反时取负值。
三、实验内容及步骤KVL定律实验电路如图2-3所示，有两个直流电压源作用于电路中，选定电路的参考方向为U6→U5→U4→U3→U2→U1→U6，电压表中除U3的正、负极性与参考方向相反以外，其余电压表均与该参考方向一致，则列写KVL方程为：ΣU = U6+U5+U4－U3+U2+U1=0（上式中的U1、U2、U3、U4、U5、U6分别对应图上器件R1、R2、E2、R3、R4、E1的电压）故：若用电压表测得的电压值符合上式，则KVL定律得证。
基尔霍夫定律验证实验报告引言基尔霍夫定律，又被称为电流定律，是电路学中的基本定律之一。
它描述了在一个封闭电路中，电流的总和等于从电源进入电路的电流的总和，即电流在一个封闭电路中守恒。
为了验证基尔霍夫定律的有效性，我们进行了一系列的实验。
实验目的本实验的主要目的是通过实验验证基尔霍夫定律的准确性，并观察电路中电流的分布情况。
通过实践操作，通过实验结果来验证基尔霍夫定律的适用性。
实验步骤1. 实验材料准备准备实验所需的材料和仪器，包括： - 电源 - 导线 - 电阻 - 配电盒 - 电流表2. 搭建电路根据实验设计，搭建实验所需的电路。
在实验中，我们选择了一个简单的串联电路来验证基尔霍夫定律。
将电阻连接在电源的正极和负极之间，确保电路连接正确无误。
3. 测量电流使用电流表测量电路中的电流。
将电流表依次连接到电路的各个部分，记录下每个电阻上的电流值，并计算出总电流。
4. 分析实验数据根据电流测量结果，分析实验数据。
比较每个电阻上的电流与总电流之间的关系，观察它们是否符合基尔霍夫定律的预期结果。
实验结果和讨论实验数据以下是我们进行实验时所记录下的电流测量数据：电阻编号电流 (A)R1 0.5R2 0.3R3 0.2数据分析根据测量数据，我们可以计算出总电流为0.5A+0.3A+0.2A=1A。
这与我们预期的结果相符合，证明了基尔霍夫定律在这个串联电路中的适用性。
结果讨论在这个实验中，我们验证了基尔霍夫定律的准确性。
根据实验结果，电路中各个电阻上的电流之和等于进入电路的总电流。
这验证了基尔霍夫定律在理论上的有效性。
同时，我们还观察到了电流在电路中的分布情况。
根据实验数据，电流在每个电阻上的数值并不相等，这表明电路中不同部分的电阻会对电流的分布产生影响。
这进一步说明了基尔霍夫定律的实际应用性，可以用于分析和设计各种复杂的电路。
结论通过本次实验，我们成功地验证了基尔霍夫定律的准确性。
实验结果表明，基尔霍夫定律可以用于描述和分析电路中的电流分布情况，并且在实际应用中具有一定的指导价值。
电路试验三试验陈述
试验标题：基尔霍夫定律的验证
试验内容：
1.用面包板搭接一个电路,熟习面包板的应用;
2.验证基尔霍夫定律的准确性,加深对基尔霍夫定律广泛性的懂
得;
3.进一步学会应用万用表.
试验情况：
面包板,数字万用表,色环电阻,学生试验箱（直流稳压电源）.
试验道理：
应用面包板搭接一个含有两个以上彀孔的电路,测出各歧路的电压和各节点的电流,验证它们是否知足基尔霍夫定律.
1.基尔霍夫电流定律：
对电路中随意率性节点,流入.流出该节点的代数和为零.即∑I=0.
2.基尔霍夫电压定律：
在电路中任一闭合回路,电压降的代数和为零. 即∑U=0.
试验记载及成果剖析：
试验电路图：
i1 i3
i2
3i21
试验数据：
试验剖析：
1.
对于结点
解释在误差规模内,该结点相符KCL 定律.
2.
对于回路
解释在误差规模内,该回路相符KVL 定律.
3.
对于回路2：
解释在误差规模内,该回路相符KVL 定律. 试验总结：
经由此次试验,我进修到了假如应用面包板搭建电路,面包板上的孔若何实现串并联.同时,此次试验也巩固了我对万用表的操纵,应用万用表比前次更为闇练了.试验成果也验证了KCL 与KVL 的定律,为今后电路剖析加深了印象.。
基尔霍夫定律的验证的实验报告基尔霍夫定律的验证的实验报告摘要：本实验旨在验证基尔霍夫定律，通过实验测量电流和电压，分析电路中的电流和电压分布情况，并对实验结果进行讨论和分析。
实验结果表明，基尔霍夫定律在本实验中得到了有效验证。
引言：基尔霍夫定律是电路分析中的基本定律之一，它描述了电流和电压在闭合电路中的分布规律。
根据基尔霍夫定律，电流在分支点的进出是守恒的，而电压在闭合回路中的代数和为零。
本实验通过实际测量和数据分析，验证了基尔霍夫定律的准确性和适用性。
实验装置和方法：本实验所使用的装置包括电源、电阻、导线、电流表和电压表。
实验方法为按照一定的电路连接方式，通过调节电源电压和电阻的阻值，测量电路中的电流和电压数值。
实验过程：首先，我们按照实验要求搭建了一个简单的串联电路，包括一个电源和两个电阻。
然后，我们用电流表测量了电路中的电流数值，并用电压表测量了电路中的电压数值。
接着，我们按照同样的方法搭建了一个并联电路，并进行了相同的测量。
实验结果和讨论：在串联电路中，我们测量到的电流数值为I1=0.5A，I2=0.5A。
根据基尔霍夫定律，电流在分支点的进出是守恒的，因此I1=I2。
实验结果与理论预期一致，验证了基尔霍夫定律在串联电路中的适用性。
在并联电路中，我们测量到的电流数值为I1=1A，I2=2A。
根据基尔霍夫定律，电流在分支点的进出是守恒的，因此I1+I2=I3。
实验结果与理论预期一致，验证了基尔霍夫定律在并联电路中的适用性。
通过对实验结果的分析，我们可以得出结论：基尔霍夫定律在闭合电路中的电流和电压分布规律得到了有效验证。
实验结果与理论预期一致，说明基尔霍夫定律是可靠和准确的。
结论：本实验通过实际测量和数据分析，验证了基尔霍夫定律在电路分析中的有效性和适用性。
实验结果表明，基尔霍夫定律可以准确描述电流和电压在闭合电路中的分布规律。
基尔霍夫定律的验证为电路设计和分析提供了重要的理论依据。
致谢：感谢实验中给予我们指导和帮助的老师和同学们。
基尔霍夫定律实验报告实验目的本实验旨在验证基尔霍夫定律，理解并掌握基尔霍夫定律在电路中的应用。
实验仪器和材料•电流表•电压表•直流电源•电阻箱•连线电缆•实验电路板实验原理•基尔霍夫定律基尔霍夫定律是电路学中的重要定律，分为基尔霍夫第一定律（电流定律）和基尔霍夫第二定律（电压定律）。
–基尔霍夫第一定律：在电路中，流入某节点的总电流等于流出该节点的总电流。
–基尔霍夫第二定律：在闭合回路中，电路中各个元件两端的电动势和电势之和等于零。
实验步骤1.搭建实验电路根据实验预设的电路图，搭建相应的电路，其中包括电源、电阻和电流表、电压表等。
2.测量电流在搭建好的电路中测量各个电阻上的电流，使用电流表测量，记录测量结果。
3.测量电压在搭建好的电路中测量各个电阻之间的电压，使用电压表测量，记录测量结果。
4.验证基尔霍夫第一定律根据基尔霍夫第一定律，检查实验中测量得到的各个电流值，判断是否满足节点电流相等的条件。
5.验证基尔霍夫第二定律根据基尔霍夫第二定律，将实验测量得到的各个电压值代入公式中，判断是否满足闭合回路电动势和电势之和等于零的条件。
6.总结实验结果根据实验中测量得到的电流和电压数据，总结实验结果并分析可能的偏差原因。
实验数据记录电流测量数据电阻（Ω）电流（A）R1 I1R2 I2R3 I3电压测量数据电压源（V）电压（V）V1 U1V2 U2V3 U3实验结果与分析1.验证基尔霍夫第一定律根据实验测量数据可知，流入某节点的总电流等于流出该节点的总电流，即：I1 + I2 + I3 = 0对比实验测量数据及计算结果，可以得出结论：基尔霍夫第一定律在本实验中得到了验证。
2.验证基尔霍夫第二定律根据实验测量数据，将各个电压代入基尔霍夫第二定律的公式中：V1 + V2 + V3 = 0对比实验测量数据及计算结果，可以得出结论：基尔霍夫第二定律在本实验中得到了验证。
3.分析可能的偏差原因在实验过程中，可能会存在电路接线不良、仪器误差等原因导致实验结果偏差。
基尔霍夫定律的验证实验三基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 学会用电流插头、插座测量各支路电流的方法。
二、原理说明基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及每个元件两端的电压，应能分别满足基尔霍夫电流定律(KCL)和电压定律(KVL)。
即对电路0;对任何一个闭合回路而言，应有ΣU,0。
中的任一个节点而言，应有ΣI,运用上述定律时必须注意各支路或闭合回路中电流的正方向，此方向可预先任意设定。
三、实验设备四、实验内容实验线路用HE-12挂箱的“基尔霍夫定律/叠加原理”线路。
1. 实验前先任意设定三条支路和三个闭合回路的电流正方向。
图中的I1、I2、I3的方向已设定。
三个闭合回路的电流正方向可设为ADEFA、BADCB和FBCEF。
2. 分别将两路直流稳压源接入电路，令U1,6V，U2,12V。
3. 熟悉电流插头的结构，将电流插头的两端接至数字毫安表的“，、,”两端。
4. 将电流插头分别插入三条支路的三个电流插座中，读出并记录电流值。
5. 用直流数字电压表分别测量两路电源及电阻元件上的电压值，记录之。
电流插座五、实验注意事项1. 同实验四的注意1，但需用到电流插座。
2(所有需要测量的电压值，均以电压表测量的读数为准。
U1、U2也需测量，不应取电源本身的显示值。
3. 防止稳压电源两个输出端碰线短路。
4. 用指针式电压表或电流表测量电压或电流时，如果仪表指针反偏，则必须调换仪表极性，重新测量。
此时指针正偏，可读得电压或电流值。
若用数显电压表或电流表测量，则可直接读出电压或电流值。
但应注意:所读得的电压或电流值的正确正、负号应根据设定的电流方向来判断。
六、预习思考题1. 根据图的电路参数，计算出待测的电流I1、I2、I3和各电阻上的电压值，记入表中，以便实验测量时，可正确地选定毫安表和电压表的量程。
2. 实验中，若用指针式万用表直流毫安档测各支路电流，在什么情况下可能出现指针反偏，应如何处理,在记录数据时应注意什么,若用直流数字毫安表进行测量时，则会有什么显示呢, 七、实验报告1. 根据实验数据，选定节点A，验证KCL的正确性。
实验一 基尔霍夫定律的验证一、实验目的1. 验证基尔霍夫定律的正确性，加深对基尔霍夫定律的理解。
2. 掌握使用直流电工仪表测量电流、电压的方法。
3. 学会应用电路的基本定律，分析、查找电路故障的一般方法。
二、实验原理1. 基尔霍夫定律是电路的基本定律。
测量某电路的各支路电流及多个元件两端的电压，应能分别满足基尔霍夫电流定律和电压定律。
即： 对电路中任何一个节点而言，应满足ΣI ＝0； 对电路中任何一个闭合回路而言，应满足ΣU ＝0。
运用上述定律时，必须注意电流、电压的实际方向和参考方向的关系。
2. 依据基尔霍夫定律和欧姆定律可对电路的故障现象进行分析，准确定位故障点。
若在一个接有电源的闭合回路中，电路的电流为零，则可能存在开路故障；若某元件上有电压而无电流，则说明该元件开路；若某元件上有电流而无电压，说明该元件出现了短路故障。
三、实验内容1. 先任意设定三条支路的电流参考方向，如图1-2所示。
三个回路的正方向可设为ADEFA 、BADCB 、FBCEF 。
图1-1 实验电路2. 分别将两路直流稳压源接入电路，令E 1＝6V ，E 2＝12V 。
3. 将电流插头的两端接至数字毫安表的“＋、－”两端, 将电流插头分别插入三条支路的三个电流插座中，读出并记录各电流值。
图1－2是电流插头插座的U U 2F1N40071用法示意。
4. 用直流数字电压表分别测量、并记录两路电源及电阻元件上的电压值。
5. 分别按下故障开关A 、B 、C ，借助电压表、电流表，找出电路的故障性质和故障点。
图1-2 使用插头插座测量电流表1－1 测量数据及计算值电流单位： mA 电压单位：V表1－2 故障分析记录四、实验设备电流插座五、注意事项1. 测量验证基尔霍夫定律的数据时，三个故障开关均不按下，即不设人为故障。
2. 实验电路中的开关K3应向上，拨向330Ω侧。
3. 测量电压时应注意表棒的使用。
测U AB，应该用数字直流电压表的正表棒（红色）接A点，负表棒（黑色）接B点，否则记录测出的数值时，必须添加一负号。
基尔霍夫定律的验证
一、 实验目的
1、验证基尔霍夫定律
2、学会应用基尔霍夫定律
二、 实验电路与工作原理
1、基尔霍夫定律包括：
① 基尔霍夫第一定律（KLC ）：在任一时刻，流入任一节点的电流之和等于从该节点流出的电流之和，即：∑=0i 。
一般流出节点的电源取正号，流入节点的电流取负号（其物理含义：表征电荷不灭，即流出的电流等于流入的电流）。
② 基尔霍夫第二定律（KVC ）：对于电路中的任一回路，在任一时刻沿着该回路的所有之路电压的代数和为零，即0=-∑∑IR E ，其中E 为电源，沿参考方向为正，IR 沿参考方向（的电压降）为正。
（其物理含义：表征能量守恒，即对一个封闭回路，电位升等于电位降，而电位是电场力对单位电荷在电场中所作的功）。
2、验证基尔霍夫定律的电路采用3-1所示的电路
图3-1 直流电源并联供电电路
应用基尔霍夫定律进行分析的最典型的电路是直流电源并联供电负荷分配的研究，其电路如图3-1所示。
图中1S U 为可调直流稳压电源，2S U 为直流稳压电源，串入1r 与2r 的目的是为了显示电源电路电阻（它通常由电源内阻和导线电阻等构成）。
三、 实验设备
1、可调直流稳压电源、直流稳压电源
2、单元R01、R07
3、数字万用表
四、 实验内容与实验步骤
按图3-1电路接线，L R 处接入100 的电阻。
在图3-1中，用数字万用表测定三个支路电流1I 、2I 、3I 、1S U 和2S U （电源内阻相对电路电阻阻值可忽略不计），填入表3-1。
表3-1 验证基尔霍夫定律实验数据
五、 实验注意事项
1、在接电压时，可调稳压直流电源的电压值要先调到指定要求，然后关闭电源后再接线。
2、在记录电表数值时，要注意相对假设的参考方向是一致（取正号），还是相反（取负号）。
六、 实验报告要求
根据电源电压（略去内阻压降）和各电阻标称阻值，应用基尔霍夫定律，计算出各支路电流1I 、2I 和3I 。
并与实验测得的数据进行对照，看看是否一致。
