砌体结构现场检测⽅法第七章砌体结构现场检测⽅法7.1概述在砌体⼯程现场原位检测技术研究应⽤之前，从墙体上切割下砌体试件，运到试验室进⾏试验，是唯⼀的检测砌体⼒学性能的⽅法。

从六⼗年代开始，我国的⼀些科研单位对轻型回弹仪以及在砌体中的应⽤技术进⾏了试验研究。

随着建设规模的不断扩⼤，新型墙体材料不断涌现，为规范建筑市场的需要，1990年1⽉颁布实施了《砌体基本⼒学性能试验⽅法》GBJ129。

从⼋⼗年代末到九⼗年代初，我国砌体⼯程强度现场检测技术研究开发也特别活跃。

在这⼀时期主要的现场原位检测技术研究成果有：冲击法、扁顶法、轴压法、单砖双剪法、取芯法、顶推法、推出法、砂浆⽚剪切法、砌体通缝单剪法、筒压法、点荷法、拉拔法、应⼒波法、射钉法等⼗多种⽅法。

其中，回弹法、轴压法、冲击法、推出法、筒压法编制出了地⽅规程。

2000年7⽉颁布的《砌体⼒学性能现场检测技术标准》GB/T50344纳⼊了⼗种检测⽅法。

近⼏年，⼜颁布了贯⼊法测定砂浆强度、回弹法测定烧结砖强度的检测⽅法。

这些⽅法能测试，砌体的抗压强度，抗剪强度，砌体的⼯作应⼒，弹性模量，砌筑砂浆强度，砌筑砖强度。

检测的指标，应⽤于砌体⼯程施⼯质量的检测、鉴定，房屋的加层、改造，以及古建筑砌体⼯作应⼒、强度和弹性模量的测定。

本章选择了⽬前强度检测应⽤较⼴的⼏种⽅法，将其特点、⽤途和限制条件列于表7.1中，相关单位可以根据⼯程的特点和试验条件进⾏选⽤。

但在试验中不得构成结构或构件的安全问题。

这些⽅法不适⽤于，遭受环境侵蚀和⽕灾等灾害损伤砌体部位的强度测试。

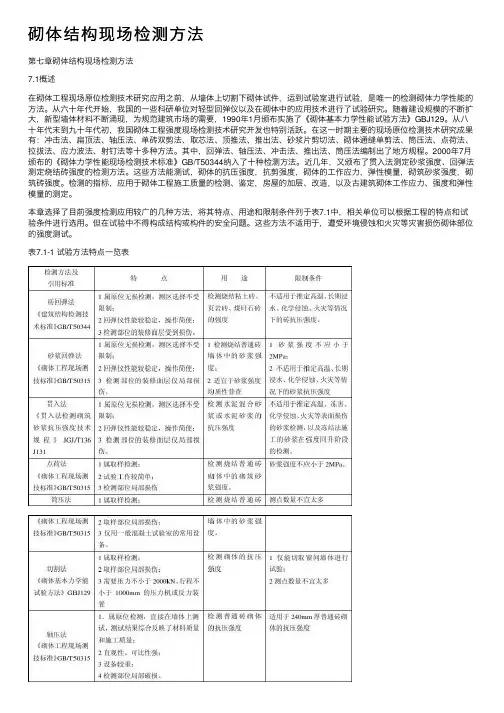

表7.1-1 试验⽅法特点⼀览表7.2 回弹法检测烧结普通砖抗压强度7.2.1 抽样⽅法7.2.1.1 对检测批的检测，每个检验批中可布置5—10个检测单元，共抽取50—100块砖进⾏检测；7.2.1.2块材检测批数量的最⼩样本容量不宜⼩于表7.2.3，A类的要求限定值。

7.2.1.3 回弹法检测烧结普通砖的抗压强度宜配合取样检验的验证。

砌体工程现场检测技术标准砌体工程是建筑工程中常见的一种施工方式，其质量直接关系到建筑物的安全和稳定。

为了确保砌体工程的质量，提高建筑物的整体性能，砌体工程现场检测技术标准显得尤为重要。

一、检测前的准备工作。

在进行砌体工程现场检测之前，首先需要进行充分的准备工作。

包括确定检测的具体范围和内容，准备好必要的检测工具和设备，制定详细的检测方案和流程，以确保检测工作的顺利进行。

二、检测过程中的注意事项。

在进行砌体工程现场检测时，需要注意以下几个方面的问题：1. 检测人员的资质和技术水平。

检测人员需要具备相关的资质证书和丰富的实践经验，能够熟练操作各类检测设备，并能够准确判断砌体工程的质量状况。

2. 检测设备的准确性和可靠性。

检测设备需要经过严格的校准和检验，保证其测量结果的准确性和可靠性，从而为砌体工程的质量提供可靠的数据支持。

3. 检测过程中的安全防护措施。

在进行砌体工程现场检测时，需要严格遵守相关的安全操作规程，做好现场安全防护工作，确保检测人员和周围环境的安全。

4. 检测结果的准确性和可靠性。

检测结果需要经过多次重复检测和数据分析，确保其准确性和可靠性，为后续的工程质量评定和验收提供可靠的依据。

三、检测后的处理和应用。

在完成砌体工程现场检测后，需要对检测结果进行合理的处理和应用。

包括对检测数据进行统计和分析，评估砌体工程的质量状况，及时发现和解决存在的问题，为工程的后续施工和验收提供参考依据。

总之，砌体工程现场检测技术标准的制定和实施，对于提高砌体工程质量、保障建筑物的安全和稳定具有重要意义。

只有严格按照标准要求进行检测工作，才能够有效地发现和解决工程质量存在的问题，提高建筑物的整体性能，确保建筑工程的质量和安全。

第七章砌体结构现场检测第一节概述一、砌体结构的破坏形式及特点砌体结构以其造价低的优点，自建国以来广泛应用于工业与民用建筑中。

在受力特性上而言，砌体的抗压性能较好，但抗弯、抗拉及抗裂性能较差。

砌体结构由砌块和砂浆砌在一起组成，在拉力或剪力作用下，容易沿砂浆或者砌块出现裂缝，最终造成砌体结构的破坏。

砌体结构的裂缝一般由两种情况引起：1．由荷载引起的破坏⑴受压破坏：砌体的受压破坏分三个阶段，在压力增大至50%-70%的破坏荷载时，部分砌块中出现第一批裂缝，当压力继续增大至80%-90%的破坏荷载时，砌块内的裂缝不断沿竖向发展，形成上下连续的裂缝，当压力继续增大时，连续裂缝迅速延伸，形成贯通裂缝，砌体结构最终因失稳而破坏。

⑵弯拉破坏：砌体结构在受到轴心拉力时，一般是沿与拉力垂直的方向破坏。

当砌块的强度相对于砌块与砂浆的粘结力较低时，砌体就会产生通过砌块和灰缝连成的直缝；当砌块的强度相对于砌块与砂浆的粘结力较高时，会产生粘结力破坏，裂缝沿与拉力垂直方向的齿缝破坏。

⑶受剪破坏：受剪破坏根据垂直压应力σ和剪应力τ的比值不同产生不同的yσ/τ较小时，砌体沿水平通缝方向受剪且在摩擦力作用下产生滑移，破坏形式：当yσ/τ较大时，砌体沿阶梯形灰缝截面受剪破坏，发生主拉应力发生剪摩破坏；当yσ/τ更大时，砌体沿砌块与灰缝截面受剪破坏，发生斜压破坏。

破坏；当y2 由变形引起的破坏⑴地基不均匀沉降：对于软土地基，通常会在地基中部产生较大沉降，砌体结构会在底层开始出现斜裂缝，最终导致结构破坏；对于地基软硬不均的情况，则会在较软一边出现大幅沉降，房屋由顶部开始出现斜裂缝，最终导致结构破坏。

⑵温度变形：在昼夜温差较大的地区，屋顶受阳光照射升温，混凝土板膨胀变形，对板下的墙体产生横向的剪应力及拉应力，当应力过大时会产生水平裂缝，并会在转角处贯通，形成包角裂缝，结构最终失去使用功能。

二、砌体结构现场检测的方法由砌体结构的破坏形式及特点可以看出，砌块及砂浆的强度是影响砌体结构承载能力的主要因素，因此在砌体工程现场检测时，主要针对砌块强度、砌筑砂浆强度、砌体的抗压强度、抗剪强度进行检测和鉴定。

砌体工程现场检测方案一、检测内容1. 砌体材料的检测砌体材料的检测主要包括砖、砂浆、砌筑石材等的检验。

需要检测材料的质量、强度、吸水率等性能指标，确保材料符合相关标准要求。

2. 砌体结构的检测砌体结构的检测主要包括砌体墙体、隔墙、柱、梁等的砌筑质量、强度和连接等方面的检验，确保结构牢固、稳定。

3. 砌体墙体的检测砌体墙体的检测主要包括墙体的平整度、垂直度、水平度、尺寸精度等方面的检测，确保墙体外观平整，大小尺寸符合设计要求。

4. 砌体墙体的抗压强度检测对于砌体墙体的抗压强度需要进行抗压强度试验，确定其抗压强度是否符合设计要求。

5. 砌体外墙、内墙的面层材料、保温材料的检测外墙、内墙的砌体面层材料和保温材料的检测主要包括面层材料的平整度、厚度、外观质量和保温材料的隔热性能等方面的检验。

6. 砌体墙体的抗风压性能检测对于砌体墙体的抗风压性能需要进行抗风压试验，确保其抗风压性能符合设计要求。

二、检测方法1. 手工检验手工检验是通过实际观察、触摸等手工方法进行检测，包括对砖、砂浆、砌筑石材等材料的质量、外观、强度等方面的检验。

2. 仪器检测仪器检测是通过使用相关检测仪器进行材料的性能测试、结构的尺寸测量、抗压强度试验、抗风压性能测试等方面的检验。

三、检测标准及要求1. 相关标准砌体工程的检测需要符合国家相关的建筑工程施工质量验收标准、材料性能标准、抗压强度试验标准、抗风压性能测试标准等相关标准要求。

2. 检测要求砌体工程的检测需要满足工程质量验收标准要求，保证砌体材料的质量、砌体结构的强度、平整度、尺寸精度、墙体的抗压强度、抗风压性能等方面符合设计要求。

四、检测依据及程序1. 施工图纸砌体工程的检测需要依据工程设计图纸要求进行检验，确保砌体结构、尺寸、强度和外观等符合设计要求。

2. 施工规范砌体工程的检测需要依据相关的建筑工程施工规范和验收标准进行检验，确保施工质量符合规范要求。

3. 检测程序砌体工程的检测程序主要包括施工前检测、施工中检测和竣工验收检测，确保施工过程中的监督和检验。

第四章砌体结构工程现场检测砌体结构（包括砖混结构）在我国城镇的应用极为广泛。

但是由于在砌体结构的施工过程中，多为人工砌筑，质量影响因素较多，同时砌筑用砂浆的质量控制方法和生产工艺与混凝土质量的控制方法和生产工艺相对比较落后，因此，对于砌体结构工程质量检测越来越引起人们的重视，其检测的方法也不断发展和更新。

第一节检测的方法和取样要求一、检测的主要内容和方法的分类1、检测的主要内容：砌体工程现场检测的主要内容一般包括：砌体的抗压/抗剪强度、砌筑砂浆强度，砌体用块材（砖）的抗压强度检测。

2、检测方法：砌体力学性能现场检测的方法很多，对于砌体本身的强度检测，常用的有切割法、原位轴压法、扁顶法、原位单剪法等，检测砌体砂浆强度的方法包括筒压法、回弹法、射钉法(贯入法)等，检测砌体用砖的方法有回弹法、现场取样抗压试验法等。

上述各种方法的特点、用途及限制条件见下表：砌体工程现场主要检测方法一览表表4.1序号检测方法特点用途限制条件1 切割法1.直接在墙体适当部位选取试件进行试验，是检测砌体强度的标准方法；2.直观性强；3.检测部位局部破损。

检测≥M1.0的各种砌体的抗压强度1.要专用切割机2.测点数量不宜太多。

2 原位轴压法1.属原位检测，直接在墙体上测试，其结果综合反映了材料质量和施工质量；2.直观性、可比性强；3.设备较重；4.检测部位局部破损。

检测普通砖砌体的抗压强度1.槽间砌体每侧的墙体宽度应不小于 1.5m；2.同一墙体上的测点数量不宜多于1个，测点数量不宜太多；3.限用于240㎜砖墙3 扁顶法1.属原位检测，直接在墙体上测试，测试结果综合反映了材料质量和施工质量；2.直观性、可比性较强；3.扁顶重复使用率较低；4.砌体强度较高或轴向变形较大时，难以测出抗压强度；5.设备较轻；6.检测部位局部破损。

1.检测普通砖砌体的抗压强度；2.测试古建筑和重要建筑的实际应力；3.测试具体工程的砌体弹性模量。

1.槽间砌体每侧的墙体宽度应不小于1.5m；2.同一墙体上的测点数量不宜多于1个，测点数量不宜太多。

砌体工程现场检测技术标准一、检测程序及工作内容1、现场检测工作的程序，应按以下框图进行：2、调查阶段包括下列工内容：（1）收集被检测工程的原设计图纸、施工验收资料、砖与砂浆的品种及有关原材料的试验资料。

（2）现场调查工程的结构形式、环境条件、使用期间的变更情况、砌体质量及其存在的问题。

113（3）进一步明确检测原因和委托方的具体要求。

3、应根据调查结果和确定的检测目的、内容和范围，选择一种或数种检测方法。

对被检测工程划分检测单元，并确定测区和测点数。

4、测试前应检查设备、仪器，并应进行标定。

5、计算分析过程中，若发现测试数据不足或出现异常情况，应组织补充测试。

6、检测工作完毕，应及时提出符合检测目的的检测报告。

7、现场测试结束时，应立即修补因检测造成的砌体局部损伤部位。

修补后的砌体，应满足原构件承载能力的要求。

8、从事测试和强度推定的人员，应经专门培训，合格者方能参加测试和撰写报告。

二、检测单位、测区和测点1、当检测对象为整栋建筑物和建筑物的一部分时，应将期划分为一个或若干个可以独立进行分析的结构单元，每一结构单元划分为若干个检测单元。

2、每一检测单元内，应随即选择6个构件（单片墙体、柱）作为6个测区。

当一个检测单元不足6个构件时，应将每个构件作为一个测区。

3、每一测区应随即布置若干测点。

各种检测方法的测点数，应适合下将要求：（1）原位轴压法、扁顶法、原位单剪法、筒压法：测点数不应少于1个。

（2）原位单砖双剪法、推出法、砂浆片剪切法、回弹法、点何法、射钉法：测点数不应少于5个。

注：回弹法的测位，相当于其他检测方法的测点。

一、检测方法分类及其选用原则1、砌体工程的现场检验方法，按对墙体损伤程度，可分为以下两类：（1）非破损检测方法，在检测过程中，对砌体结构的既有性能114没有影响。

（2）局部破损检验方法，在检测过程中，对砌体结构的既有性能有局部的、暂时的影响，但可修复。

2、砌体工程的现场检测方法，按测试内容可分为下列几类：（1）检验砌体抗压强度：原位轴压法、扁顶法；（2）检测砌体工作应力、弹性模量：扁性法；（3）检测砌体抗剪强度：原位单剪法、原位单砖双剪法；（4）检测砌筑砂浆强度：推出法、筒压法、砂浆片剪法、回弹法、点荷法、射钉法。
