砌体检验批质量检验记录一、背景介绍砌体是建筑工程中常见的构件之一,其质量直接关系到建筑物的安全性和持久性。
为了确保砌体质量符合设计要求和国家标准,进行砌体检验批质量检验是必不可少的环节。
二、检验目的本次砌体检验批质量检验的目的是验证砌体材料的合格性、砌体墙体的垂直度和强度,并记录检验结果,为后续施工提供参考。
三、检验内容1. 砌体材料检验1.1 检查砖的规格、强度等技术要求是否符合设计要求;1.2 检验砂浆的配合比和强度等指标是否符合要求;1.3 检查其他辅助材料(如扣件、墙线等)是否符合质量标准。
2. 墙体垂直度检验2.1 使用测量仪器对砌体墙体的垂直度进行测量;2.2 检查测量结果是否满足国家标准和设计要求。
3. 墙体强度检验3.1 对砌体墙体进行抗压强度检验;3.2 检查抗压强度是否符合设计要求和国家标准。
四、检验方法1. 砌体材料检验1.1 对砖进行抽样检验,进行外观检查、尺寸测量和抗压强度测试;1.2 对砂浆进行配合比检验,测量其塑性度、抗压强度和水分含量;1.3 对其他辅助材料进行外观检查和尺寸测量。
2. 墙体垂直度检验2.1 使用水平仪等测量工具对砌体墙体的垂直度进行测量;2.2 记录测量结果并与设计要求进行比对。
3. 墙体强度检验3.1 使用压力机等测试设备对墙体进行抗压强度测试;3.2 记录测试结果并与设计要求进行比对。
五、检验记录检验记录应包括以下信息:1. 项目基本信息:包括工程名称、施工单位、检验批编号等;2. 检验日期:记录进行砌体检验质量检验的日期;3. 检验人员:记录参与检验的人员姓名和职务;4. 检验内容:记录进行的砌体材料、墙体垂直度和墙体强度等检验内容;5. 检验结果:对每项检验内容进行详细记录,并注明是否合格;6. 检验方法:对每项检验内容的具体检验方法进行说明;7. 备注:记录检验中发现的问题、不合格情况及整改措施。
六、检验结论根据本次砌体检验批质量检验的结果,可以得出以下结论:1. 砌体材料质量是否合格;2. 墙体垂直度是否符合设计要求;3. 墙体抗压强度是否达到国家标准。

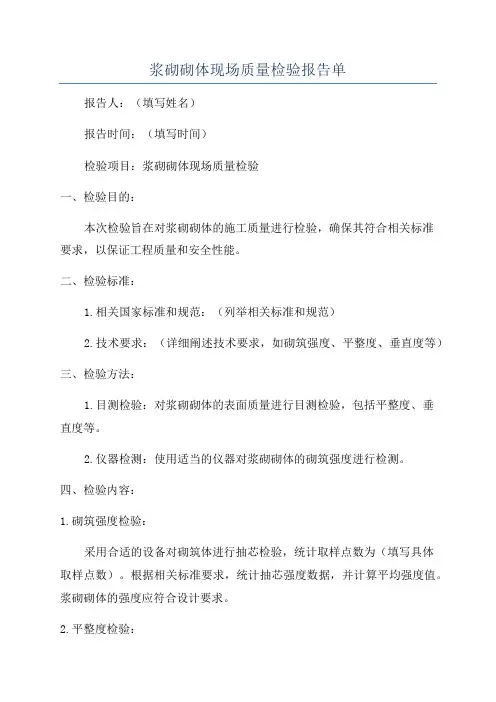

浆砌砌体现场质量检验报告单报告人:(填写姓名)报告时间:(填写时间)检验项目:浆砌砌体现场质量检验一、检验目的:本次检验旨在对浆砌砌体的施工质量进行检验,确保其符合相关标准要求,以保证工程质量和安全性能。
二、检验标准:1.相关国家标准和规范:(列举相关标准和规范)2.技术要求:(详细阐述技术要求,如砌筑强度、平整度、垂直度等)三、检验方法:1.目测检验:对浆砌砌体的表面质量进行目测检验,包括平整度、垂直度等。
2.仪器检测:使用适当的仪器对浆砌砌体的砌筑强度进行检测。
四、检验内容:1.砌筑强度检验:采用合适的设备对砌筑体进行抽芯检验,统计取样点数为(填写具体取样点数)。
根据相关标准要求,统计抽芯强度数据,并计算平均强度值。
浆砌砌体的强度应符合设计要求。
2.平整度检验:对浆砌砌体的水平表面进行目测检验,评定其平整度。
浆砌砌体的平整度应满足相关标准要求。
3.垂直度检验:对浆砌砌体的垂直表面进行目测检验,评定其垂直度。
浆砌砌体的垂直度应满足相关标准要求。
五、检验结果:经检验,浆砌砌体的施工质量如下:1.砌筑强度:平均抽芯强度为(填写具体数值),符合设计要求。
2.平整度:(填写浆砌砌体的平整度评定结果,如“优良”、“合格”、“不合格”等)3.垂直度:(填写浆砌砌体的垂直度评定结果,如“优良”、“合格”、“不合格”等)六、结论与建议:根据本次检验结果,浆砌砌体的施工质量总体上符合设计要求。
建议施工方继续保持施工质量,严格按照相关标准和规范进行操作,以确保工程质量的持续稳定。
七、附件:1.照片:(附上浆砌砌体的照片,以便直观展示检验结果)2.检测报告:(附上砌筑强度检测报告,包括抽芯强度数据和平均强度值)。
砌体工程施工质量检查程序砌体工程是建筑施工过程中的一项重要工作,其质量直接关系到建筑物的稳定性和安全性。
为了确保砌体工程的质量,需要进行周密的施工质量检查。
本文将介绍砌体工程施工质量检查的程序,并提供一些建议,以保证砌体工程的质量。
一、材料检查1. 检查砖块质量:检查砖块的尺寸、表面平整度、强度等指标,确保砖块符合相关标准要求。
2. 检查砂浆:检查砂浆的配合比、拌合均匀度、塑性度等指标,保证砂浆符合标准要求。
3. 检查砌筑配件:检查墙体保温层、防水层、钢筋网等配件的材质、尺寸、安装牢固度等,确保其满足设计要求。
二、基底处理检查1. 检查基底表面平整度:使用水平仪或直线仪对基底进行检查,确保其平整度符合要求。
2. 检查基底湿润程度:检查基底的湿润程度,确保基底的湿润程度适合砌筑。
三、砌筑质量检查1. 检查墙体垂直度:使用水平仪或垂直仪对墙体进行检查,确保墙体的垂直度符合要求。
2. 检查墙体水平度:使用水平仪或直线仪对墙体进行检查,确保墙体的水平度符合要求。
3. 检查砖缝:检查砖缝的宽度、平整度、均匀度等指标,确保砖缝符合规范要求。
4. 检查砌筑结构:检查墙体、柱体等结构的是否牢固、平整、垂直等,确保砌筑结构符合设计要求。
四、外观质量检查1. 检查墙面外观:检查墙面平整度、表面光滑度、颜色均匀度等指标,确保墙面外观质量符合要求。
2. 检查墙体保温层:检查墙体保温层的保温效果、平整度等指标,确保墙体保温层符合要求。
3. 检查外墙面装饰:检查外墙面装饰材料的质量、连接牢固度等,确保外墙面装饰符合设计要求。
五、安全检查1. 检查施工现场安全:检查施工现场的安全设施、人员操作规范等,确保施工现场安全。
2. 检查施工操作规范:检查工人砌筑行为是否符合规范要求,防止施工过程中出现安全隐患。
六、记录和整改1. 记录检查结果:将每次检查的结果详细记录,包括问题的具体描述、存在的原因等。
2. 整改不合格项:对检查中发现的不合格项,及时整改并记录整改情况。
砌体工程检测(2.3)一、单项选择题(在所选项中,只有一个选项正确,每题1分)1、砌体是把块体(包括粘土砖、空心砖、砌块、石材等)和()通过砌筑而成的结构材料。
A.砂浆B.混凝土C.泥浆D.水泥[答案]:A[解析]:参考GB50203-2011---2.01条2、砌体结构是指将由块体和砂浆砌筑而成的()作为建筑物主要受力构件的结构体系。
A.桩基B.墙、柱C.梁、板D.垫层[答案]:B解析:参考GB50203-2011---2.01条3、目前,在现场对砌体强度进行检测时,以下哪种方法不适合( )。
A.回弹法B.扁式法C.钻芯法D.原位轴压法[答案]:C解析:GB/T50315-2011---3.4.34、砂浆回弹法不适用于以下砖砌体( )。
A.烧结普通砖B.砌体多孔砖砌体C.遭受火灾后的砌体[答案]:C解析:参考GB/T50315-2011---12.15、砂浆回弹仪的钢砧率定值为( )。
A.74±2B.72±2C.78±2D.80±2[答案]:A解析:参考GB/T50315-2011---12.26、砂浆回弹法砂浆为( )个测点,每个测点连续弹击三次,读取最后一次的回弹值作为该点的回弹值。
A.12B.10C.8D.16[答案]:A解析:参考GB/T50315-2011---12.37、砂浆回弹法读取碳化深度应精确到( )。
A.0.25mmB.0.5mmC.0.1mmD.1.0mm[答案]:B解析:参考GB/T50315-2011---12.38、砌体抗压强度的现场检测技术不包括()。
A.原位轴压法B.扁顶法C.回弹法D.原位单剪法和原位单砖双剪法[答案]:C解析:GB/T50315-2011—3.4.29、检测单元的定义是每一楼层且总量不大于( )的材料品种和设计强度等级均相同的砌体A.200m3B.250m3C.300m3D.350m3[答案]:B解析:GB/T50315-2011---2.110、砌体工程现场检测在调查阶段下列哪项工作是错误的( )。
