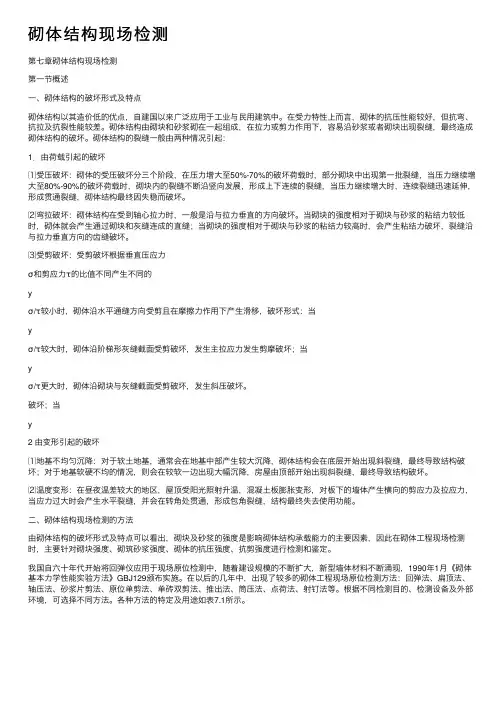

第七章砌体结构现场检测方法
7.1 概述
在砌体工程现场原位检测技术研究应用之前，从墙体上切割下砌体试件，运到试验室进行试验，是唯一的检测砌体力学性能的方法。从六十年代开始，我国的一些科研单位对轻型回弹仪以及在砌体中的应用技术进行了试验研究。随着建设规模的不断扩大，新型墙体材料不断涌现，为规范建筑市场的需要，1990年1月颁布实施了《砌体基本力学性能试验方法》GBJ129。从八十年代末到九十年代初，我国砌体工程强度现场检测技术研究开发也特别活跃。在这一时期主要的现场原位检测技术研究成果有：冲击法、扁顶法、轴压法、单砖双剪法、取芯法、顶推法、推出法、砂浆片剪切法、砌体通缝单剪法、筒压法、点荷法、拉拔法、应力波法、射钉法等十多种方法。其中，回弹法、轴压法、冲击法、推出法、筒压法编制出了地方规程。2000年7月颁布的《砌体力学性能现场检测技术标准》GB/T50344纳入了十种检测方法。近几年，又颁布了贯入法测定砂浆强度、回弹法测定烧结砖强度的检测方法。这些方法能测试，砌体的抗压强度，抗剪强度，砌体的工作应力，弹性模量，砌筑砂浆强度，砌筑砖强度。检测的指标，应用于砌体工程施工质量的检测、鉴定，房屋的加层、改造，以及古建筑砌体工作应力、强度和弹性模量的测定。
本章选择了目前强度检测应用较广的几种方法，将其特点、用途和限制条件列于表7.1中，相关单位可以根据工程的特点和试验条件进行选用。但在试验中不得构成结构或构件的安全问题。这些方法不适用于，遭受环境侵蚀和火灾等灾害损伤砌体部位的强度测试。
表7.1-1 试验方法特点一览表
7.2 回弹法检测烧结普通砖抗压强度
7.2.1 抽样方法
7.2.1.1 对检测批的检测，每个检验批中可布置5—10个检测单元，共抽取50—100块砖进行检测；
7.2.1.2 块材检测批数量的最小样本容量不宜小于表7.2.3，A类的要求限定值。
7.2.1.3 回弹法检测烧结普通砖的抗压强度宜配合取样检验的验证。
表7.2.3 建筑结构抽样检测的最小样本容量
7.2.2 主要仪器设备： HT75型回弹仪。
7.2.3 检测方法
7.2.3.1 回弹测点布置在外观质量合格的条面上，每块砖的条面布置5个回弹测点，测点应避开气孔等且测点之间应留有一定间距。
7.2.3.2 回弹法检测烧结普通砖的抗压强度宜配合取样检验的验证。
7.2.4 数据处理及强度推定
7.2.4.1 以每块砖的回弹测试平均值Rm 位计算参数，按相应的测强曲线计算单块砖的抗压强度换算值；当没有相应的换算强度曲线时，经过试验验证后，可按式（7.2.6-1）计算单块砖的抗压强度换算值：
粘土砖： 页岩砖： （精确至小数点后一位）
（7.2.-1） 煤矸石砖：
式中 i m R ,—第i 块砖回弹测试平均值；
i f ,1—第i 块砖抗压强度换算值。
7.2.4.2 抗压强度的推定，以每块砖的抗压强度换算值位代表值，检测批的标准差σ为未知时，计量抽样检测批均值μ（0.5分位值）的推定区间上限值和下限值可按式（7.2.6-2）计算：
ks m +=1μ （7.2.-2）
ks m -=2μ
式中 1μ—均值（0.5分位值）μ推定区间上限值；
2μ—均值（0.5分位值）μ推定区间下限值；
m —样本均值； s —样本标准差；
k —推定系数，取值见表7.2.6。
7.2.4.3 抗压强度的推定，以每块砖的抗压强度换算值位代表值，检测批的标准差σ为未知时，计量抽样检测批有95％保证率的标准（0.05分位值）的推定区间上限值和下限值可按式（7.2.4-3）计算。
s k m x k 11,-= （7.2.-3） s k m x k 22,-=
式中 1,k x —均值（0.05分位值）μ推定区间上限值；
2,k x —均值（0.05分位值）μ推定区间下限值； m —样本均值；
s —样本标准差；
—推定系数，取值见表7.2.6。
21k k 和5.3208.1,,1-=i m i R f 4.3106.1,,1-=i
m i
R
f 0
.2705.1,,1-=i m i R f
表7.2.6 标准差未知时推定区间上限值与下限值系数
7.2.4.4 计量抽样检测批的检测结果，宜提供推定区间。推定区间的置信度宜位0.90，并使错判概率和漏判概率均位0.05。特殊情况下，推定区间的置信度可为0.85，使漏判概率为0.10，错判概率仍为0.05。
7.2.4.5 结构材料强度计量抽样的检测结果，推定区间上限值与下限值之间差值应予以限制，不宜大于材料相邻强度等级的差值和推定区间上限值算术平均值的10％两者中的较大值。
7.3 回弹法检测砂浆强度
7.3.1 抽样方法
7.3.1.1 测位宜选在承重墙的可测面上，并避开门窗洞口及预埋件等附近的墙体。墙面上每个测位的面积宜大于0.3m2。
7.3.1.2 每个测位内均匀布置12个弹击点。选定弹击点应避开砖的边缘、气孔或松动的砂浆。相邻两弹击点的间距不应小于20mm 。
7.3.2 主要仪器设备
7.3.2.1 HT20型回弹仪，其试值系统为指针直读式。
7.3.2.2 砂浆回弹仪应每半年校验一次。
7.3.2.3 在工程检测前后，均应对回弹仪在钢砧上做率定试验，在钢钻上率定平均回弹值为74±2。
7.3.3 检测方法
7.3.3.1 同一设计强度等级砌筑单位为一检测单元每个检测单元应布置不少于6个测区，每个测区应布置不少于5个测位。
7.3.3.2 测位初的粉刷层、勾缝砂浆、污物等应清除干净；弹击点处的砂浆表面，应仔细打磨平整，并除去浮灰。
