理论铁路线路基础知识

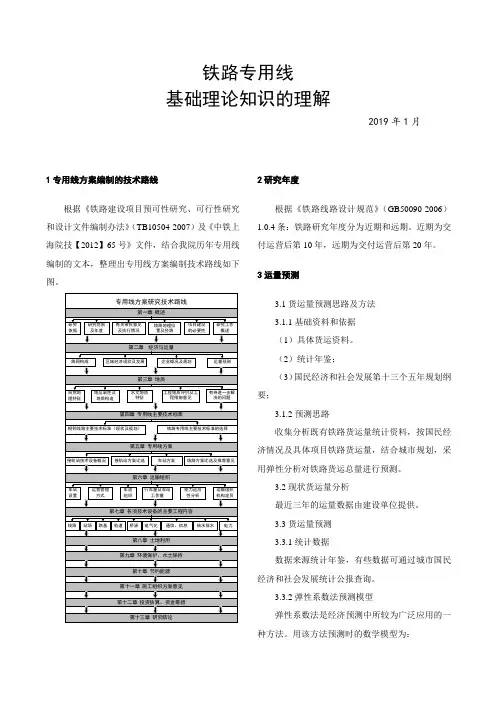

铁路专用线 基础理论知识的理解2019年1月1专用线方案编制的技术路线根据《铁路建设项目预可性研究、可行性研究和设计文件编制办法》（TB10504-2007）及《中铁上海院技【2012】65号》文件，结合我院历年专用线编制的文本，整理出专用线方案编制技术路线如下图。

专用线方案研究技术路线第二章 经济与运量路网构成区域经济现状及发展企业概况及规划运量预测第一章 概述研究依据研究范围及年度有关审批意见及执行情况线路地理位置及径路项目建设的必要性研究工作概述第三章 地质自然地理特征地层岩性及地质构造水文地质特征工程地质评价及工程措施意见有待进一步解决的问题第四章 专用线主要技术标准相邻线路主要技术标准（现状及规划）铁路专用线主要技术标准的选择第五章 专用线方案接轨站技术设备概况车站方案接轨站方案比选线路方案比选及推荐意见第六章 运输组织车站设置运营管理方式车流组织行车量及车站工作量能力适应性分析运输组织机构定员第七章 各项技术设备的主要工程内容线路桥涵站场通信、信息路基轨道给水排水电气化电力第八章 土地利用第九章 环境保护、水土保持第十章 节约能源第十一章 施工组织方案意见第十二章 投资估算、资金筹措第十三章 研究结论2研究年度根据《铁路线路设计规范》（GB50090-2006）1.0.4条：铁路研究年度分为近期和远期。

近期为交付运营后第10年，远期为交付运营后第20年。

3运量预测3.1货运量预测思路及方法3.1.1基础资料和依据 （1）具体货运资料。

（2）统计年鉴；（3）国民经济和社会发展第十三个五年规划纲要；3.1.2预测思路收集分析既有铁路货运量统计资料，按国民经济情况及具体项目铁路货运量，结合城市规划，采用弹性分析对铁路货运总量进行预测。

3.2现状货运量分析最近三年的运量数据由建设单位提供。

3.3货运量预测 3.3.1统计数据数据来源统计年鉴，有些数据可通过城市国民经济和社会发展统计公报查询。

一．铁路基本知识1．什么是铁路？答：铁路是一种现代化的运输工具。

它是随着社会生产发展的需要而产生、发展和完善起来的。

铁路运输过程的特点是独特的轨道运输和列车运输方式.从运输设备方面来说，它有相应的线路(桥梁和隧道)、机车、车辆、车站、供电和通信信号设备等组成。

铁路是一个现代化的运输企业。

铁路是由许多不同工种和部门组成，又有一整套管理体制的物质生产部门。

铁路有完善的组织列车运行的组织措施，按运行图组织列车在铁路线路上运行。

2．什么是铁路线路？答：铁路线路是机车车辆和列车运行的基础。

它是由路基、桥隧建筑物(桥梁、涵洞、隧道等）和轨道（主要包括钢轨、连接零件、轨枕、道床、道岔等）组成的一个整体工程结构。

后者叫做上部建筑,前者叫做下部建筑.3．什么是铁路轨道距离？答：轨道距离是指铁路线路两根钢轨间的距离，简称轨距。

这个距离应在钢轨头部内侧顶面下16毫米处测量。

国际铁路有三种轨距，即宽轨轨距1524毫米;标准轨距1435毫米；窄轨轨距1000毫米。

我国铁路使用的轨距标准为1435毫米，容许误差为加6减2毫米。

但在个别线路仍保留有轨距为1000毫米的窄轨.4．铁路线路分为几种？答；铁路线路分为正线、站线、段管线、岔线、及特别用途线五种。

正线是指连接车站并贯穿或直股伸入车站的线路。

站线是指到发线、编组线、牵出线、货物线及站内指定用途的线路。

段管线是指机务、车辆、工务、电务、供电等段内的线路.岔线是指在区间或站内接轨，通向路内外单位的专用线，并在该线内未设有车站。

特别用途线是指安全线和避难线。

5．钢轨分几类？什么叫重型纲轨？答：钢轨类型是以每米钢轨的重量来划分的.每米重60公斤及其以上的称为重型，50公斤的为次重型，43公斤的为中型，38公斤的为轻型。

钢轨越重越能承受更大的冲击力，所以，行车速度越高，列车重量越大，越要求使用重型钢轨.每一根钢轨的长度，旧标准是12。

5米,新标准是25米。

将许多标准长度的钢轨焊接起来，即为长钢轨,亦称无缝线路。

铁路概论基本知识第一章绪论一、课本：铁路线路2、什么是运输业的产品？叙述运输业产品的特殊性？运输业的产品是“位移”特殊性：它在生产出来的同时就已经被消费了。

4、铁路运输业有何特点？铁路运输除了具备一般运输业的特点外，自身还具有高度集中的特点，各工作环节须紧密联系、协同配合。

第二章一、课本：1、什么叫铁路线路？由哪几部分所组成？铁路线路是机车车辆和列车运行的基础。

由路基、桥遂建筑物和轨道组成的一个整体工程结构。

3、什么叫线路的平面和纵断面？它们的组成要素分别是什么？铁路线路在空间的位置是用线路中心线表示的。

线路中心线在水平面上的投影叫铁路线路的平面。

线路中心线在垂直面上的投影叫铁路线路的纵断面。

铁路线路平面组成要素：直线、圆曲线、缓和曲线。

铁路线路纵断面组成要素：平道、坡道、和竖曲线。

6、曲线半径大小对列车运行速度有何影响?一般情况下，曲线半径愈大，行车速度可以愈高，但工程费用愈高。

7、什么叫限制坡度？限制坡度的大小对铁路运输有什么影响？在一个区段上，决定一台某一类型机车所能牵引的货物列车重量的坡度，叫做限制坡度。

限制坡度小，列车重量可以增加，运输能力就大，运营费用就越省；但过小不符合地形，工程量增加，造价也贵。

9、路基的两种基本断面形式是什么？其基本组成包括哪些？路堤和路堑路堤：路基面、边坡、护道、取土坑或纵向排水沟。

路堑：路基面、边坡、侧沟、弃土堆和截水沟。

12、什么叫轨道？其基本组成有哪几部分？轨道指用条形的钢材铺成的供火车、电车等行驶的路线或天体在宇宙间运行的路线。

轨道由钢轨、联结零件、轨枕、道床、防爬设备、道岔组成。

13、我国现行的标准钢轨类型有哪几种？钢轨的标准长度有哪两种？现行的标准钢轨类型有：75kg/m、60kg/m、50kg/m、43kg/m 。

目前我国钢轨的标准长度有25M和12.5M两种。

14、道岔是一种什么设备？普通单开道岔组由哪三大部分组成？道岔是一种使机车车辆能从一股道转入或越过另一股道的线路连接设备。

铁路基础知识第一节铁路线路一、铁路线路的组成及等级划分铁路线路是轨道、路基和桥隧建筑物（桥梁、隧道和涵洞）等的总称。

新建铁路和改建铁路的等级，应根据它在铁路网中的作用、性质和远期年客货运量来划分。

我国铁路线路共分为三个等级，即Ⅰ级、Ⅱ级和Ⅲ级。

Ⅰ级铁路在路网中起骨干作用的铁路，远期年客货运量大于或等于20Mt；Ⅱ级铁路在路网中起骨干作用的铁路，远期年客货运量小于20Mt者；或铁路网中起联络、辅助作用的铁路，远期年客货运量大于或等于10Mt者；Ⅲ级铁路是为某一区域服务，具有地区运输性质的铁路，远期年客货运量小于10Mt者；各等级铁路旅客列车最高设计行车速度：Ⅰ级铁路：120-200km/h；Ⅱ级铁路：80-120km/h；Ⅲ级铁路不超过100km/h。

二、铁路线路的分类铁路线路按用途可分为正线、站线、段管线、岔线及特别用途线。

正线是指连接车站并贯穿或直股伸人车站的线路。

站线是指到发线、调车线、牵出线、货物线及站内指定用途的其他线路。

到发线是为办理列车到达或出发的线路。

调车线是为进行列车编组与解体作业的线路。

牵出线设在调车场的一端，并与到发线相连接，专供列车解体、编组及转线等作为牵出车辆的线路。

货物线为进行货物装车和卸车的线路。

站内指定用途的其他线路是指站内救援列车停留线、机车走行线、机待线、机车整备线、禁止溜放车辆停留线、轨道衡线、加冰线、倒装货物线、车辆洗刷线、驼峰迂回线及车辆站修线等线路。

段管线是指机务、车辆、工务、电务、房产等段专用并由其管理的线路。

岔线是指在区间或站内接轨、通向路内外单位的专用线路。

特别用途线是指安全线和避难线。

第二节桥隧建筑物桥隧建筑物包括桥梁、隧道和涵洞等。

一、桥梁（一）桥梁分类1 ．按桥梁的长度分类( l ）特大桥：桥梁长度在 500m 以上；( 2 ）大桥：桥梁长度在 100m 以上至 500m ;( 3 ）中桥：桥梁长度在 20m 以上至 100m ;( 4 ）小桥：桥梁长度在 20m 及以下。

《铁路基础知识综合性概述》一、引言铁路作为一种重要的交通运输方式，在人类社会的发展中发挥了巨大的作用。

它不仅连接了不同的地区，促进了经济的发展和文化的交流，还为人们的出行提供了便捷、高效的选择。

本文将对铁路基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面。

二、基本概念1. 铁路的定义铁路是一种由钢轨、轨枕、道床、道岔等组成的，供机车车辆行驶的线路设施。

它通常由铁路线路、车站、机车车辆、通信信号等部分组成，是一种大运量、高效率的交通运输方式。

2. 铁路的分类（1）按轨距分类：可分为标准轨距铁路（1435 毫米）、宽轨铁路和窄轨铁路。

（2）按运营速度分类：可分为高速铁路（时速 250 公里及以上）、快速铁路（时速 160 公里至 250 公里）和普速铁路（时速160 公里以下）。

（3）按牵引方式分类：可分为电力牵引铁路和内燃牵引铁路。

3. 铁路的主要组成部分（1）铁路线路：包括钢轨、轨枕、道床、道岔等，是机车车辆行驶的基础。

（2）车站：是铁路运输的节点，用于旅客上下车、货物装卸和列车的会让、越行等。

（3）机车车辆：包括机车和车辆，机车用于牵引列车，车辆用于装载旅客和货物。

（4）通信信号：用于保证列车的安全运行，包括信号设备、通信设备等。

三、核心理论1. 轨道力学轨道力学是研究铁路轨道在机车车辆荷载作用下的力学行为的学科。

它主要包括轨道结构的受力分析、轨道变形的计算、轨道稳定性的评价等方面。

轨道力学的研究对于保证铁路线路的安全运行和提高铁路运输的效率具有重要意义。

2. 列车动力学列车动力学是研究列车在运行过程中的力学行为的学科。

它主要包括列车的受力分析、列车的运动方程、列车的稳定性和安全性等方面。

列车动力学的研究对于提高列车的运行速度、保证列车的安全运行和提高铁路运输的效率具有重要意义。

3. 铁路信号与通信铁路信号与通信是保证列车安全运行的重要技术手段。

铁路信号主要包括信号机、道岔表示器、轨道电路等，用于指示列车的运行状态和控制列车的运行。

车站车站是铁路运输生产的基地。

一、车站的分类1.根据车站所担负的任务和在国家政治上、经济上的地位车站分为六个等级：特等站、一等站、二等站、三等站、四等站、五等站2.按其技术作业的不同分为中间站、区段站和编组站3.按其业务性质的不同分为客运站、货运站和客货运站二、股道、道岔编号及股道有效长（一）站界站界：车站和它两端所衔接区间的界限为站界。

站界范围内与行车有关的各项技术设备属车站管辖（二）股道、道岔编号1.股道编号站内正线用罗马数字（Ⅰ、Ⅱ、Ⅲ…）编号，站线用阿拉伯数字（1、2、3...）编号。

（1）单线区段内的车站，从靠近站舍的线路起，向远离站舍方向顺序编号（2）双线区段内的车站，从正线起顺序编号，上行为双号，下行为单号（3）尽头式车站，向终点方向由左侧开始编号。

如站舍位于线路一侧时，从靠近站舍的线路起，向远离站舍方向顺序编号。

2.道岔编号（1）从列车到达方向起顺序编号，上行为双号，下行为单号。

一般以车站站舍中心线作为划分单号、双号的分界（2）对于渡线、交分道岔等联动道岔，应编为连续的单号或双号（3）站线划分车场时，每个车场的道岔单独编号。

一个车站不准有相同的编号（三）股道有效长1.股道全长股道全长是指股道的实际长度，及从股道一端的道岔基本轨接头至另一端的道岔基本轨接头沿线路中心线的长度（尽头线为至车档的长度）2.股道有效长股道有效长是指股道全长范围内可以停留机车车辆而不影响邻线行车的一端长度股道有效长的起止范围根据警冲标、道岔的尖轨尖端、出站信号机、轨道绝缘节和车档的位置分别确定我国铁路采用的到发线有效长度为1250m、1050m、850m、750m、650m及550m 三、线间距线间距：区间及站内两相邻线路中心线间的距离位线间距线间距是根据有关限界、相邻线路间设置的与行车有关的技术设备和办理不同性质作业而确定的。

铁路线间距包括客货共线铁路线间距和客运专线铁路线间距，其大小应符合《技规》的有关规定。

第二章铁路线路第一节：铁路线路的组成1.线路：机车车辆走行的通路。

铁路线路是机车车辆和列车运行的基础铁路线路的组成：路基、桥隧建筑物、轨道铁路线路分类：有砟轨道线路，无砟轨道线路2.有砟轨道线路组成：轨道、下部建筑轨道组成：钢轨、轨枕、道床、道岔、连接零件、防爬设备等一、钢轨1、作用：承受车轮传来的力，传给轨枕；引导列车运行方向。

2、钢轨类型：以每米钢轨重量表示，如75kg/m、60kg/m、50kg/m、43kg/m。

3、钢轨的标准长度：12.5m和25m。

4、轨缝：钢轨接缝处必须保持的缝隙。

(防止热胀冷缩）5、轨距：国际标准：标准轨轨距为1435毫米;宽轨轨距为1520毫米及以上; 窄轨轨距为1067毫米及以下。

通过更换转向架可以实现列车在不同轨距的铁路上进行联运。

6、钢轨断面：采用“工”字形；由轨头、轨腰、轨底组成；断面特点：轨底较宽，有利于保证钢轨的稳定性。

二、轨枕1、作用：保持钢轨的位置、方向和轨距2、分类：按制造材料分有木枕、钢筋混凝土枕两种。

3、轨枕的布置：每千米布置的轨枕数，由运量、行车速度等运营条件确定。

我国铁路规定：木枕轨道每公里轨枕数：1440——1920根混凝土轨道每公里轨枕数：1440——1840根三、道床1、位置：道床介于轨枕和路基之间，铺设在路基上的道砟（碎石或沙子）层。

2、作用：把轨枕上的压力均匀传给路基；排除轨道中的雨水；阻止轨枕移动；缓和车轮对钢轨的冲击；使轨道具有足够的弹性。

四、道岔列车运行过程中，当由一条线路转入另一条线路，或跨越其他线路时，需要设置线路的连接与交叉设备，即道岔。

五、连接零件连接零件包括鱼尾板（又称接头夹板）、螺栓、螺帽和弹性垫圈等部分。

六、防爬设备爬行：列车运行时，使钢轨做纵向移动。

为防止爬行，可安装防爬设备，如防爬器、防爬撑等。

有砟轨道线路缺点：道砟间隙被赃物填满后变得板结，使得道砟排水性能、承载能力降低，失去应有的弹性，加剧机车车辆的振动和冲击。

一．铁路基本知识1．什么是铁路？答：铁路是一种现代化的运输工具。

它是随着社会生产发展的需要而产生、发展和完善起来的。

铁路运输过程的特点是独特的轨道运输和列车运输方式。

从运输设备方面来说，它有相应的线路（桥梁和隧道）、机车、车辆、车站、供电和通信信号设备等组成。

铁路是一个现代化的运输企业。

铁路是由许多不同工种和部门组成，又有一整套管理体制的物质生产部门。

铁路有完善的组织列车运行的组织措施，按运行图组织列车在铁路线路上运行。

2．什么是铁路线路？答：铁路线路是机车车辆和列车运行的基础。

它是由路基、桥隧建筑物（桥梁、涵洞、隧道等）和轨道（主要包括钢轨、连接零件、轨枕、道床、道岔等）组成的一个整体工程结构。

后者叫做上部建筑，前者叫做下部建筑。

3．什么是铁路轨道距离？答：轨道距离是指铁路线路两根钢轨间的距离，简称轨距。

这个距离应在钢轨头部内侧顶面下16毫米处测量。

国际铁路有三种轨距，即宽轨轨距1524毫米；标准轨距1435毫米；窄轨轨距1000毫米。

我国铁路使用的轨距标准为1435毫米，容许误差为加6减2毫米。

但在个别线路仍保留有轨距为1000毫米的窄轨。

4．铁路线路分为几种？答；铁路线路分为正线、站线、段管线、岔线、及特别用途线五种。

正线是指连接车站并贯穿或直股伸入车站的线路。

站线是指到发线、编组线、牵出线、货物线及站内指定用途的线路。

段管线是指机务、车辆、工务、电务、供电等段内的线路。

岔线是指在区间或站内接轨，通向路内外单位的专用线，并在该线内未设有车站。

特别用途线是指安全线和避难线。

5．钢轨分几类？什么叫重型纲轨？答：钢轨类型是以每米钢轨的重量来划分的。

每米重60公斤及其以上的称为重型，50公斤的为次重型，43公斤的为中型，38公斤的为轻型。

钢轨越重越能承受更大的冲击力，所以，行车速度越高，列车重量越大，越要求使用重型钢轨。

每一根钢轨的长度，旧标准是12.5米，新标准是25米。

将许多标准长度的钢轨焊接起来，即为长钢轨，亦称无缝线路。

铁路基础知识1．现代交通运输方式有铁路、公路、水运、航空和管道，其中管道暂不适用于旅客运输2．运输业的产品是旅客和货物的空间位移，计量单位分别是人公里和吨公里；统计周转量时，1换算吨公里=1旅客人公里=1货物吨公里3．铁路线路包括路基、桥隧建筑物和轨道三大部分4．我国铁路线路分为三个等级：Ⅰ级铁路、Ⅱ级铁路和Ⅲ级铁路5．车站线路的种类：正线，站线（到发线、牵出线、调车线、货物线、机走线和机待线等），段管线，岔线和特别用途线（安全线和避难线）6．线路平面是由直线和曲线（包括圆曲线和缓和曲线）所组成7．线路纵断面是由平道和坡道所组成8．铁路基本限界有机车车辆限界和建筑物接近限界两种9．最常见的两种路基形式是路堤和路堑10．桥隧建筑物主要包括桥梁、涵洞和隧道11．轨道的组成包括钢轨、轨枕、道床、联结零件、防爬设备及道岔六个主要部分12．钢轨的断面形状为工字形，有轨头、轨腰和轨底三部分13．钢轨类型是用其单位长度的重量来表示的我国现行的标准钢轨类型有75kg/m、60kg/m、50kg/m、43kg/m 和38kg/m等，后两种基本已经淘汰14．目前我国钢轨的标准长度有12.5m和25m两种15．轨枕按其制作材料的不同，主要有木枕和钢筋混凝土枕两种16．我国铁路普通轨枕的长度为2.5m，岔枕及桥枕长度为2.6～4.85m多种规格17．每公里线路铺设轨枕的数量一般在1440～1840根之间18．道岔的形式主要有：普通单开道岔、对称道岔、三开道岔及交分道岔19．轨距是两股钢轨轨头顶面向下16mm范围内两股钢轨作用边之间的最小距离20．我国和大多数国家一样主要采用1435mm的标准轨距与标准轨距相对应的还有宽轨距（1524mm）和窄轨距（1067mm 和1000mm）21．铁路线路上的分界点有三种：车站、线路所和自动闭塞区段通过信号机，其中车站是有配线的分界点22．车站和线路所把铁路线路划分成若干个长度不等的段落，这些段落就叫做区1间其中，车站与车站之间的区间叫做站间区间，车站与线路所之间的区间叫做所间区间；自动闭塞区段通过信号机把区间分成若干个闭塞分区23．车站按业务性质分为货运站、客运站和客货运站（为数最多）；按技术作业性质分为中间站（为数最多）、区段站和编组站；按客货运量和技术作业量的大小分为特等站和一、二、三、四、五等站24．由于区段站和编组站拥有较多的技术设备，并主要办理货物列车和车辆的技术作业，故又统称为技术站，铁路线以技术站划分为区段25．客运站的跨线设备包括天桥、地道和平过道26．客运站按其布置图形式分为通过式、尽头式和混合式客运站27．货运站按其办理的货物种类分为综合性货运站和专业性货运站28．车站的生产活动包括客运作业、货运作业和行车技术作业29．客运作业包括办理客票的发售，旅客的乘降，旅客的文化和生活服务，行李和包裹的承运、装卸、中转，保管与交付等30．货运作业包括办理货物承运、装车、卸车、保管与交付，零担货物的中转，货运票据的编制与处理等31．行车技术作业包括办理列车的接发作业，到达技术作业和出发技术作业，列车的解体和编组作业，车辆摘挂和取送作业等32．车站的设备一般包括客运设备、货运设备、运转设备、机务设备、车辆设备和通信信号设备等33．客运设备包括站房（售票房、候车室、行包房及办公用房等）、站台、雨棚、跨线设备等34．货运设备包括货场、货物仓库（雨棚）、货物站台、货运办公室及装卸机具等35．运转设备包括到发线、调车线、牵出线、货物线、机走线、机待线和客车底停留线等36．在铁路运输过程中，除列车运行以外，为了编组、解体车列或为了摘挂、取送车辆等需要，机车车辆在线路上的调动，都属于调车工作37．调车按其目的不同分为解体、编组、摘挂、取送和其他（转线、转场、整场等）调车38．调车按其作业方式不同分为推送法调车和溜放法调车39．调车按其设备不同分为牵出线调车和驼峰调车40．驼峰包括推送部分、溜放部分和峰顶平台三个组成部分41．驼峰根据其设备条件的不同分为简易驼峰、非机械化驼峰、机械化驼峰、半自动化驼峰和自动化驼峰42．驼峰调速工具主要有减速器、铁鞋、减速顶、加减速顶及牵引小车等43．铁路车辆按用途分为客车、货车及特种用途车三类44．客车包括硬座车、软座车、硬卧车、软卧车、餐车、行李车、双层客车和邮政车45．货车包括敞车、棚车、平车、罐车、冷藏车、集装箱车、矿石车、长大货车、毒品车、家畜车、水泥车、粮食车、特种车和守车（淘汰）46．特种用途车包括卫生车、文教车、检衡车、试验车、发电车、救援车和除雪车等47．车辆标记分为共同标记和特殊标记共同标记包括路徽、制造厂名及日期标牌、车号（车种、车型、号码）、自重、载重、容积、换长、车辆定位标记、配属标记和检修标记（长修、段修、辅修和轴检）48．车辆的构造一般由车体、车内设备、走行装置、车钩缓冲装置和制动装置等五部分组成49．货车转向架由摇枕、侧架、弹簧减振装置、轴箱油润装置和轮对组成50．车钩分为钩头、钩身和钩尾三部分，具有锁闭、开锁和全开三个作用位置51．空气制动机主要包括制动风管（制动主管、制动支管和制动软管）、三通阀、副风缸、制动缸、折角塞门和截断塞门等52．三通阀与制动支管、副风缸和制动缸连通故名三通阀53．空气制动机的制动原理是增压缓解、减压制动54．机车按原动力分为蒸汽机车、内燃机车和电力机车55．机车按用途不同分速度较高的客运机车、牵引力较大的货运机车和机动灵活的调车机车56．电气化铁道供电系统主要包括牵引变电所和接触网57．机车交路按机车在周转区段的运转方式分为循环运转制、半循环运转制、肩回运转制和环形运转制58．机车乘务制度分为包乘制和轮乘制59．内燃、电力机车的修程分为大修、中修、小修和辅修四级修程60．铁路信号设备与通信设备，归电务部门负责管理与维修61．铁路信号设备是铁路信号、联锁设备、闭塞设备的总称62．铁路信号分为视觉信号和听觉信号两类63．视觉信号分为固定信号、移动信号和手信号，我国铁路目前主要采用固定信号64．我国铁路规定用红色、黄色和绿色作为信号的基本颜色，以月白、蓝色等作为信号的辅助颜色65．三种信号的基本颜色所代表的意义为：红色——停车；黄色：注意或减速运行；绿色：按规定的速度运行66．固定信号均应设在列车运行方向的左侧或其所属线路的中心线上空不得已必须设于右侧时，应经铁路局批准67．固定信号机按用途不同可分为进站、出站、通过、进路、预告、遮断、防护、驼峰、复示、调车信号机68．进站信号机的作用是防护车站，指示列车可否由区间进入车站，以及进入车站有关条件69．出站信号机的作用是防护区间，指示列车可否由车站开往区间70．通过信号机的作用是指示列车可否进入它所防护的闭塞分区或所间区间71．预告信号机的作用是将主体信号机的显示状态提前告诉司机72．调车信号机的作用是指示调车机车进行调车作业，一般采用矮型色灯信号机73．我国铁路采用的联锁设备可分为电锁器联锁、电气集中联锁和计算机联锁74．我国铁路的基本闭塞法有半自动闭塞和自动闭塞75．“机车三大件”是指机车信号、自动停车装置和列车无线调度电话76．我国现有的机车信号有点式、连续式和接近连续式三种77．铁路运输工作包括客运工作、货运工作和行车组织工作三个方面78．根据旅客乘车行程的远近，客流可以分为直通客流、管内客流和市郊客流三种79．旅客运输计划根据执行期间的不同，可以分为长远计划、年度计划和日常计划80．我国铁路目前开行的旅客列车种类主要有：特快旅客列车、快速旅客列车、4普通旅客列车、临时旅客列车、临时旅游列车、回送客车底列车和因故折返旅客列车81．列车运行，原则上以开往北京方向为上行，车次编为双数；远离北京方向为下行，车次编为单数82．铁路旅客票价包括普通票价、加快票价、空调票及、卧铺票价和市郊票价83．旅客列车乘务组由客运乘务组、检车乘务组和乘警组组成合称“三乘”84．货物运输计划根据执行期间的不同，可以分为长远计划、年度计划和月度计划85．货物按照其性质和特点可以分为普通货物、危险货物、鲜活货物和阔大货物；按照其状态可以分为成件货物、散装货物、堆装货物和罐装货物86．铁路货物运输方式有整车运输、零担运输和集装箱运输三种87．车站货运工作包括发送作业、途中作业和到达作业88．货物运单是铁路与发货人之间具有契约性质的一种运送单据89．货票是一种财务性质票据，一式四联：甲联留发站存查；乙联由发站报发局用以清算和统计；丙联作为承运凭证和收据交发货人；丁联随同货物及货物运单送到站存查90．货物列车的种类主要有：五定班列、快运货物列车、始发直达列车、阶梯直达列车、技术直达列车、空车直达列车、直通列车、区段列车、摘挂列车、小运转列车、超限货物列车、重载列车、保温列车、军用列车、自备车列车等91．五定班列：为适应市场经济发展，向社会提供优质服务，以“定点、定线、定车次、定时、定价”为特征的快运货物列车92．快运货物列车：通常是挂有机械保温车组或保温车组，定期开行，以较高的速度运送鲜活、易腐货物及日用消费品的列车93．重载货物列车：列车牵引重量至少为5000吨；列车中车辆的轴重达到或超过25吨；在长度至少为150公里的线路区段上年运量不低于2000万吨满足以上三个标准中的至少两条称为重载铁路运输94．列车运行图是利用坐标原理表示列车运行情况的一种图解，横坐标表示时间、纵坐标表示距离；运行图上的横线代表车站中心线、竖线代表时间线、斜线代表列车运行线95．列车运行图根据格式不同主要有二分格运行图、十分格运行图和小时格运行图96．列车运行图按使用范围可分为供铁路内部使用的列车运行图和供社会使用的列车运行图；按区间正线数目可分为单线运行图、双线运行图、单双线运行图和多线运行图；按列车运行速度可分为平行运行图和非平行运行图；按上下行方向列车数目可分为成对运行图和不成对运行图；按同方向列车运行方式可分为连发运行图、追踪运行图和部分追踪运行图97．车站接发列车程序是：办理区间闭塞；准备接车或发车进路；开放和关闭进站信号或出站信号；接、交行车凭证；迎送列车及指示发车98．调车工作按其目的不同可分为解体调车、编组调车、摘挂调车、取送调车和其他调车（转线、整场和机车出入库等）99．车站作业计划包括班计划、阶段计划和调车作业计划100．行车事故分重大事故、大事故、险性事故和一般事故第一章铁路基本知识铁路由蒸汽牵引方式开始，发展到内燃牵引方式和电气牵引方式，构成铁路系统的主要组成部分有：线路、车辆、机车、车站和信号与通信设备第一节线路铁路线路是机车车辆和列车运行的基础它直接承受机车车辆轮对传来的压力，为了保证列车能按规定的最高速度安全、平稳和不间断的运行，是铁路运输部门能够质量良好地完成客货运输任务，铁路线路必须经常保持完好状态铁路线路是由路基、桥隧建筑物和轨道组成的一个整体工程结构一、路基铁路路基是为了满足轨道铺设和运营条件而修建的土木构筑物路基必须保证轨顶设计标高，并与桥梁隧道连接组成完整贯通的铁路线路在铁路线路工程中，路基常见的两种基本形式是路堤和路斩当铺设轨道的路基面高于天然地面时，路基以填筑方式构成，这种路基称为路堤，如图1-1（a）所示当铺设轨道的路基面低于天然地面时，路基以开挖方式构成，这种路基称为路斩，，如图1-1（b）所示此外，还有半路堤，半路斩或不填不挖路基，如图1-1（c）、（d）、（e）所示二、桥隧建筑物当铁路线路要通过江河、溪沟、谷地及山岭等天然障碍，或要跨越公路、铁路时，就需要修建桥隧建筑物，以便铁路线路得以继续向前延伸桥隧建筑物包括桥梁、涵洞、明遂、隧道等（一）桥梁桥梁主要由桥面、桥跨结构、墩台及基础三部分组成，如图1-2所示桥面是桥梁上铺设轨道的部分：桥墩结构是桥梁承受荷载、跨越障碍的部分；墩台是支撑桥墩结构的部分，包括桥墩和桥台，设于桥梁中部的支座称为桥墩，设于桥梁两端的支座叫做桥台桥墩与桥台的底部为墩台的基础两个相邻墩台之间的空间叫做桥孔每个桥孔在设计水位处的距离叫孔径从桥墩结构底部到设计水位的高度以及相邻两墩台之间的界限空间，叫桥下净空桥梁的孔径和桥下净空应能满足排泄洪水、泥石流、流水或船舶通航的要求每一桥跨两端支座间的距离，叫做跨度整个桥梁包括墩台在内的总长度，是桥梁的全长桥梁按建造材料分为钢桥、钢筋混凝土桥、石桥等：按桥梁长度分为小桥、中桥、大桥、特大桥等；按桥梁外形分为梁桥、拱桥、斜拉桥等（二）涵洞涵洞设在路堤下部的填土中，是用以通过水流的一种建筑物涵洞主要由洞身（有若干管节所组成）、基础、端墙和翼墙所组成，如图1-3所示管节埋在路基之中，它具有一定的纵向坡度（从进口向出口），以便排水端墙和翼墙的作用，是便于水流进出涵洞，同时还可以保护路堤边坡，使它不受水流的冲刷按照建筑材料的不同，涵洞有石涵、混凝土涵、钢筋混凝土涵、铁涵等多种涵洞的截面有矩形、圆形、拱形等不同形式（三）隧道铁路隧道大多建在山中，以避免开挖很深的路斩，或修建很长的迂回线此外，还有建筑在河床、海底或湖底以下的水底隧道和建筑在大城市地下的地下铁道在隧道口应修筑洞门，以便保护洞口上方的仰坡和两侧边坡的稳定；洞顶要修建筑截水沟，用以拦截从山坡下来的流水以保护洞口在隧道内，除了通过特别坚硬的石层以外，一般还要用砖、石、混凝土或钢筋混凝土等材料所内部衬砖，以便防止四周岩石层塌落、变形和渗水三、轨道在路基、桥隧建筑物修建成之后，就可以在上面铺设轨道轨道由钢筋、轨枕、连接零件、道床、防爬设备和道岔等主要部件组成，如图1-4所示它起着机车车辆运行的导向作用，直接承受由车轮传来的压力，并将其传递给路基或桥隧建筑物（一）钢轨钢轨的作用是直接承受车轮的巨大压力并引导车轮的运行方向，因此它应当具有足够的强度、稳定性和耐磨性为了使钢轨具有最佳的抗弯性能，钢轨的断面形状采用“工”字形，如图1-5所示，轨头、轨腰和轨底组成在我国，钢轨的类型或强度已每米长度的大致质量（千克数）表示，现行的标准钢轨类型有：75kg/m、60kg/m、50kg/m 钢轨的长度长一些好，这样可以减少接头的数量，列车运行平稳并可节省接头零件和线路的维修费用，但是由于加工条件和运输条件的限制，一根钢轨的轧制长度是有限的（二）轨枕轨枕的作用是支撑钢轨，并将钢轨传来的压力传递给道床，同时又可保持钢轨的位置和距离轨枕按照制作材料分，主要由钢筋混凝土枕和木枕两种（三）连接零件连接零件包括接头连接零件和中间连接零件两类接头连接零件是用来连接钢轨与钢轨间的接头的，它包括双头夹板、螺栓、螺帽和弹性垫圈等钢轨接头处必须保持一定的缝隙，这一缝隙叫做轨缝当气温发生变化是，轨缝可满足钢轨的自由伸缩中间连接零件（又称扣件）的作用是将钢轨紧固在轨枕上（四）道床道床是铺设在路基面上的石砟（道砟）垫层主要作用是支撑轨枕，把从轨枕上部的压力均匀地传递给路基；并固定轨枕的位置，阻止轨枕纵向或横向移动；缓和机车车辆轮对对钢轨的冲击道床的材料应当具有坚硬、不易风化、富有弹性并有利于排水的特点常用的材料有碎石、卵石、粗砂等其中以碎石最为优，我国铁路一般采用碎石道床（五）防爬设备因列车运行时纵向力的作用，使钢轨产生纵向移动，有时甚至带动轨枕一起移动，这种现象叫轨道爬行轨道爬行往往引起轨缝不匀，轨枕歪斜等线路病害，对轨道的破坏性极大，严重时还会危及行车安全因此，必须采用有效措施加以防止通常的做法是，一方面加强钢轨与轨枕的扣压力和道床阻力；另一方面是设置防爬设备（防爬器和防爬撑）常用的防爬器为穿销式防爬器（六）道岔道岔是一种使机车车辆能从一股道转入另一股道的线路连接设备，在车站上大量铺设图1-6为最常用的普通单开道岔，它由转辙器、辙叉及护轨、连接部分组成第二节车辆铁路车辆是运送旅客和货物的工具它一般没有动力装置，必须把车辆连挂成列，由机车牵引才能沿路线运行铁路车辆按用途可分为客车和货车两大类常见的客车有硬座车、软坐车、硬卧车、软卧车、餐车、行李车、邮政车等数种为了运送各种不同的货物，货车有平车、敞车、棚车、保温车、罐车等不同的类型按轴数分，车辆有四轴车、六轴车和多轴车四轴车的四根轴分别组成两个相同的转向架，能相对于车底架做自由转动，因此，缩短了车辆的固定轴距，使之能顺利通过曲线我国铁路上的大部分车辆都采用这种形式对于载重量较大的车辆，为使每一车辆加在线路上的重量不超过线路强度所规定的吨数（称为轴重），可以做成六轴车或多轴车按载重量分，货车有50t、60t、75t、90t等多种铁路车辆一般由车体、车底架、走行部、车钩缓冲装置和制动装置五个基本部分组成一、车体车体是旅客乘坐或装载货物的部分，车体一般和车底架构成一个整体，其结构与车辆的用途有关图1-7中示出了敞车、棚车的图片二、车底架车底架是车体的基础它承受车体所装货物的重量，并通过上、下心盘将重量传给走行部在列车运行时，它还承受机车牵引力和列车运行中所引起的各种冲击力，所以必须具有足够的强度和刚度货车车底架由中梁、侧梁、枕梁、横梁及端梁等组成，如图1-8所示中梁位于车底架的中央，为车底架的骨干，两端是安装车钩缓冲装置的地方，是重要承受垂直载荷和纵向作用力的杆件枕梁是车底架和转向架摇枕衔接的地方，在枕梁下部安装的上旁承和上心盘，分别于转向架摇枕上的下旁承和下心盘相对并将重量传给走行部客车车底架构造和货车车底架相似客车两端必须设置通过台，所以它的两端各有一个通过台架三、走行部走行部可以引导车辆沿轨道运行，并把车辆的重量和货物载重传给钢轨，它保证车辆以最小的阻力在轨道上运行，并顺利地通过曲线在四轴货车上，四组轮对分成两个部分，组成转向架，如图1-9所示转向架是由两组轮对和轴箱油润装置、侧架、摇枕、滩簧减震装置等组成的一个整体四、车钩缓冲装置车钩缓冲装置的作用是使机车和车辆或车辆之间连挂在一起，并且传递牵引力和制动力，缓和列车运行或调度作业时产生的冲击力车钩缓冲装置包括车钩、缓冲器两部分，安装在车底架中梁的两端图1-10为货车车钩缓冲装置五、制动装置制动装置是用外力迫使运行中的机车车辆减速或停车的一种设备它不仅是列车安全、正点运行的重要保证，而且也是提高列车重量和运行速度的前提条件因此，制动装置的性能好坏，对铁路的运输能力和行车安全都有重要作用我国机车车辆上安装的制动机主要有空气制动机和手制动机空气制动机又叫自动制动机，是利用压缩空气产生制动力的，一般用作列车制动手制动机是用人力进行制动，一般只在调车时对个别车辆或车组实行制动用第三节机车机车是铁路运输的牵引动力由于铁路车辆大都不具备动力装置，需要把客车或货车连挂成车列，由机车牵引沿钢轨运行铁路采用的机车类型很多从运用上分，有客运机车、货运机车和调度机车客运机车要求速度高，货运机车需要牵引力大，调度机车要有机动灵活的特点按牵引动力分，可分为蒸汽机车、内燃机车和电力机车一、蒸汽机车蒸汽机车是通过蒸汽机，把燃料的热能转换成机械能，用来牵引列车的一种机车它主要由锅炉、蒸汽、行走部、车架、煤水车、车钩缓冲装置以及制动装置等部分组成锅炉是供给机车动力的能源，装在两侧的两套汽机则是把蒸汽的热能装换成机械能，以驱动机车运行铁路是从蒸汽机车的发明开始的，但蒸汽机车的总效率一般只有5%-9%，煤水消耗量大，在现代铁路运输中已被其它车辆所替代二、内燃机车内燃机车是以内燃机作为原动力的一种机车内燃机车的热效率一般可达30%，是各类机车中效率最高的一种机车整备时间短，持续工作时间长，适用于长交道路；用水量少，适用于缺水地区；初期投资比电力机车少，而且机车乘务员劳动条件好，便于多机牵引但内燃机车最大的缺点是对环境和大气有污染内燃机车按传动方式的不同可分为电力传动内燃机车和液力传动内燃机车两种类型电力传动内燃机车的能量传输过程是由柴油机驱动主发电机发电，然后向牵引供电机供电使其旋转，并通过牵引齿轮传动驱动机车轮对旋转根据电机形式不同，可分为直-直流电力传动、交-直流电力传动、交-直-交电力传动和交-交流电力传动等类型内燃机车液力传动内燃机车的原动力仍是柴油机，在柴油机和机车动轮之间，装有一套液力传动装置，利用工作油改变柴油机的外特性，以适合列车运行的要求液力传动内燃机车与电力传动内燃机车相比，除传动装置不同外，其余部分都相似的三、电力机车电力机车牵引动力是电能，但机车本身没有原动力，而是依靠外部供电系统供应电力，并通过机车上的牵引电动机驱动机车前进。
