教你如何使用天文望远镜赤道仪
教你如何使用天文望远镜赤道仪
教你如何使用天文望远镜赤道仪
1、确定你站的位置的北极星方向，可以使用指南针确定。
注意的是指南针有偏磁的现象确定的北极星位置是有点偏的，所以在实际过程中多错开一点位置来。
把赤道仪的赤经轴对准北极星的方向，如果是南半球那对着相反的方向。
这样就和地球的自转轴平行了，这样我们就克服了地球自转了。
我们只要转动一个轴(赤经)就可以很方便的跟踪星体了。
2、寻星，我们通过移动经轴和纬轴把你想要观测的星体找到进入我们的视场范围内。
这个时候要用低倍目镜寻找更快。
3、追踪星体，启动赤经轴上的马达，这时马达的'工作使赤道仪沿着赤经轴心，按照地球自转的速度—24小时一周—来进行转动)。
这样，就可以跟踪我们想要观看的天体了。
这时，你可以换上倍率比较高的目镜进行更为细致的观看，同样可以用上望远镜轻松的拍摄到美丽的星空图片了。
4、检查调整，在观察星体的时候如果发现星点有尾影现象，则说明赤道仪没有调整好，需要从新检查！
赤道仪原理
要知道赤道仪如何使用那么必须要知道它的原理。
我们在在观星的时候，有点常识的人都知道我们是站在地球上，地球对应着你观察的星体都是在运动的。
地球在自转，观察的星体也在围绕着一个中心在转。
两个物体都在动时我们是很难追踪到他的。
那我们该怎么办呢。
第一、我们要克服地球本身的自转，抵消掉自转，就等于地球是相对静止的。
第二、在根据观察星体的运动轨迹进行追踪。
赤道仪使用入门手册一、操作赤道仪赤道仪的操纵主要是高度和方位角调节，这两处调节用于观测较大方向改变，在仪器下面有一个大滚花旋钮用于方位角调节，松开旋钮可旋转赤道仪上部方向轴，用T字旋钮调节高度，这些用于校准极轴。
高度调节方位调节另外，赤道仪还有赤经RA（HA时角）和赤纬DEC方向控制，用于观测，松开锁钮可形成大的方向转变，在锁钮锁住后可用控制杆进行微调。
在高度调节轴上附加刻度盘，用于根据当地纬度校准极轴。
赤纬刻度赤纬锁钮赤经刻度赤经微调赤纬微调二、极轴校准为了望远镜在天空中准确跟踪目标，首先需要校准赤道仪。
方法是移动赤道仪指向北（南）天极，北半球的人们很容易在北天极附近找到很亮的北极星，如果目视，粗调极轴就足够了。
在开始观测之前，首先确保你的赤道仪水平，寻星镜与望远镜对齐。
1. 设置纬度转动望远镜桶并保持平衡，查询本地纬度和时区，用地图或GPS 查询本地地理位置，在赤道仪底座旁边，能发现一个0-90高度刻度盘。
EQ1 EQ3/EQ4轻轻逆时针转动锁杆，来松开转轴。
底部有一个螺丝推动转轴下面一个“舌头”，改变角度，旋转直到指针对准当地纬度，然后锁住转轴。
2. 寻找北极星北极星，从北天极（NCP）观测小于一等星，由于北极星并不是正好位于北天极，因此当地球自转，北极星轨迹是一个很小的圆。
北极星偏移北天极，靠近仙后座，与北斗星柄根部连线上。
3. 定位望远镜对准北极星打开赤纬（DEC）锁钮，旋转望远镜桶直到指针对准刻度盘90读数，拧紧赤纬锁钮。
移动三脚架以便望远镜向北（EQ3/EQ4赤道仪有“N”标识对准北面），赤经（RA）轴粗对北极星，这步可使用指南针。
打开底座下面方位调节钮，通过寻星镜使北极星位于十字中心，虽然真正北天极距离北极星可能有二倍月亮视直径（北极星每天环绕北极一圈），除非你长期摄影曝光，否则不会发现这个问题。
三、跟踪天体当用望远镜观测时候，在望远镜视野范围内，天空目标移动很慢，如果赤道仪正确校对极轴，你仅仅需要转动赤经（RA）微调轴，当目标在视野中移动，缓慢跟随或追踪目标即可，赤纬（DEC）并不需要跟踪。
SkyGuider Pro便携单轴赤道仪使用说明书SkyGuider Pro便携单轴赤道仪是专为天文摄影而研制的一款精密跟踪天文仪器。
SkyGuider Pro是SkyGuider 的升级换代版，与SkyGuider 相比，体积更小，便携性更好（本体含电池仅重1000g），精度更高，最大有效载重5kg，内置艾顿AccuAligning可调亮度暗视野照明极轴镜，并内置可充电锂电池，续航时间长（达20小时）。
SkyGuider Pro配有标准的ST-4导星接口，单反相机快门控制接口，也可配接8408控制手柄。
分体的独立微调底座使用起来更加灵活，适用于各种单反相机长时间曝光拍摄地景星空，银河，广域深空等。
图1一．产品特点1. 本体底座为Vixen燕尾和3/8英寸螺孔（可转换1/4英寸螺孔），适用国际标准三脚架2. 最大有效载重可达5kg3. 全金属结构件4. 分体式独立方位俯仰微调底座（底座3/8英寸螺孔）5. 相机承载盘带有3/8螺丝6. 标配艾顿AccuAligning暗视野照明极轴望远镜，且照明亮度可调节7. 内置可充电锂电池，续航时间达20小时，Micro USB口充电8. 四种跟踪速度（太阳时，月亮时，1/2恒星时，恒星时），南/北半球9. 赤经轴（最高速144x）双向电控微调10. ST4导星接口11 单反相机快门控制接口（相机快门电缆选配）12. 8408手柄接口（8408手柄选配）13. 标配防震软包14. 标配USB充电电缆15. 标配平衡套装附件二．结构图解和使用方法图2是SkyGuider Pro单轴赤道仪本体结构图。
1.相机球台承载盘2. 承载盘紧固旋钮3. 赤经离合盘4. 内置极轴镜5．电源开关 6. 电池状态指示灯7. 功能按键8. 方向键9. 工作状态指示灯10. ST4导星接口11. 相机快门控制接口12. MICRO USB接口13. 手柄接口图 2工作状态的设置：SkyGuider Pro单轴赤道仪打开电源就一直处于跟踪状态，跟踪速率由工作1/2x恒星时，恒星时），长按键工作状态指示灯S/北半球，S灯亮是南半球，S灯亮，通过按方向键或可调节极轴镜照明亮度，再长或键，赤经轴以144X速运转。
⾚道仪详细使⽤⽅法⾚道仪的使⽤⽅法追踪因⽇周运动⽽移动的天体,最简单的⽅法是使⽤⾚道仪式台架,确实⽐经纬仪⽅便得多。
只要明⽩了使⽤的要领,作⽬视观则或照相均会产⽣很好的效果。
晚间的星空,以北天极和南天极联机的⾃转轴为中⼼,每⽇旋转⼀次,称为⽇周运动。
在⾚道仪的台架上,把极轴(或称⾚经轴)向北天极延长(在南半球时向南天极),就能简单地追踪星星的移动。
换句话说,让⾚道仪的极轴和地球的地轴平⾏,这个作业称为极轴调整,使⽤⾚道仪时绝不能忘记,事先要与极轴对准平。
⾚道仪的台架分为附有⾚经、⾚纬微动杆的,以及附装极轴马达追踪式两种。
附有微动杆的⽐经纬台的星星追踪⽅便,但须连续⼿动以便继续追踪,如果预算许可,最好是采⽤马达追踪式,会⽅便得多。
必须调整⾚道仪⾚纬轴和极轴全体的平衡。
如果平衡状态调节良好,固定螺丝放松时镜筒会静⽌,⾚道仪的运转就会很圆滑,使⽤起来很平稳。
近年⽣产商在⾼级的⾚道仪加进了GOTO功能，使⽤者可以指令望远镜⾃动指向观察⽬标。
但耗电量⼤，野外观星时要携带⼤型蓄电池。
⾚道仪的种类有很多。
业余天⽂爱好者最常⽤的⾚道仪有两种：分别是德国式及叉式⾚道仪。
德国式⾚道仪适合折射、反射及折反射望远镜。
⽽叉式⾚道仪⼀般配合折反射望远镜使⽤。
叉式⾚道仪⽐德国式优胜的是不须要平衡锤，减轻仪器重量，⽅便野外观星。
但是业余级数的叉式⾚道仪稳定性不及德国式⾚道仪。
博冠系列望远镜⽤的⾚道仪是德国式的⾚道仪(如图)。
那我们就主要讲讲德国式⾚道仪的使⽤⽅法吧！(⼀)⾚道仪简介⾁眼可见的天体,⽤寻星镜就可对准,⾚道仪之作微调跟踪之⽤。
⽽深空天体就必须利⽤⾚道仪的时⾓、⾚纬度盘才能找到。
⾚道仪有三个轴：1．地平轴。
垂直于地平⾯，下端与三脚架台连接，上端与极轴连接，有地平⾼度刻度盘。
绕地平轴旋转可调整望远镜的地平⽅位⾓。
2．极轴。
⼀端与地平轴相连，上下扳动极轴可调整地平⾼度⾓。
另⼀端与⾚纬轴成90o⾓连接，装有时⾓度盘，⽤于望远镜指向的时⾓（⾚经）调整。
赤道仪用法赤道仪（theodolite）是一种测量和测量角度的仪器，通常用于土木工程、建筑工程、地质勘探和天文观测等领域。
赤道仪具有高精度和可靠性，可以用来测量水平角和垂直角，以及测量地表特征的位置和坐标。
赤道仪的用法涉及到安装、校准、观测和记录。
本文将介绍赤道仪的基本用法和操作步骤，以帮助用户正确、高效地使用这一重要的测量仪器。
一、赤道仪的安装赤道仪通常由三脚架、仪器支架、望远镜和水平圈等部件组成。
在安装赤道仪时，需注意以下几个方面：1. 选择平整的地面作为安装基础，确保三脚架能够稳固支撑赤道仪。
2. 将赤道仪的三脚架放置在地面上，根据实际需要调节三脚架的高度和水平度，使其稳固水平。
3. 将赤道仪仪器支架安装在三脚架上，并确保仪器支架与三脚架连接紧密、稳固。
4. 调节望远镜的焦距和清晰度，以便观测时获得清晰的图像。
二、赤道仪的校准赤道仪校准是确保测量精度的关键步骤，通常包括水平校准和垂直校准两个方面。
1. 水平校准- 使用水平仪或水平圈检查赤道仪的水平度，通过调节三脚架和仪器支架，使其在水平面上保持平衡和水平。
2. 垂直校准- 通过调节望远镜的垂直轴，使其垂直于水平面，同时使用垂直圈或者水平仪进行校准，确保仪器的垂直度。
校准完成后，赤道仪即可用于进行精确的角度测量和观测工作。
三、赤道仪的观测赤道仪的观测通常涉及到测量水平角和垂直角，以及测量目标的方位和高度等。
1. 测量水平角- 将望远镜对准需要测量的目标，通过水平圈和望远镜的刻度，读取水平角的数值，可以通过旋转赤道仪的水平轴进行准确的测量。
2. 测量垂直角- 在水平角确定后，通过调整望远镜的垂直轴，使其指向目标，并读取垂直角的数值，这样可以获得目标的高度和仰角等信息。
四、赤道仪的记录与处理观测完成后，需要将测量数据记录下来，并进行处理和分析。
通常可以采用测量笔记和电子表格等方式进行记录，同时根据不同的测量任务，进行数据处理和计算，得出最终的测量结果。

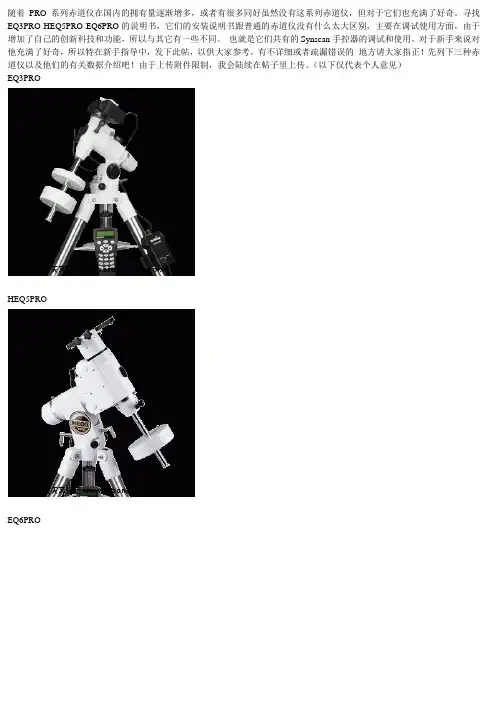

随着PRO系列赤道仪在国内的拥有量逐渐增多，或者有很多同好虽然没有这系列赤道仪，但对于它们也充满了好奇。
寻找EQ3PRO HEQ5PRO EQ6PRO的说明书，它们的安装说明书跟普通的赤道仪没有什么太大区别，主要在调试使用方面，由于增加了自己的创新科技和功能，所以与其它有一些不同。
也就是它们共有的Synscan手控器的调试和使用。
对于新手来说对他充满了好奇，所以特在新手指导中，发下此帖，以供大家参考，有不详细或者疏漏错误的地方请大家指正！先列下三种赤道仪以及他们的有关数据介绍吧！由于上传附件限制，我会陆续在帖子里上传。
（以下仅代表个人意见）EQ3PROHEQ5PROEQ6PRO它们的主要特色是配置了SYNSCANGOTO系统手控制器，全电脑自动化控制，内置了强大的超过13400颗星体数据库，可以很方便的对星体的搜寻和定位，所以PRO 系列托架是天文爱好者观测星空的一个很理想的选择，另外在官方网站上长期提供最新的软件升级下载。
主要参数1：通过对软件的增强，提高观测精度，补偿械误误差,使定位精度可达1弧分。
2：马达1.8°步进，64微步驱动。
3：回转速度可达3.4°/秒（800x）。
4：在追踪天体时，为单轴追踪，振动微小，非常适合长时间曝光条件下的摄影。
5：具备完善的导航速度：0.25x 0.50x 0.75 或1x。
6：包含有完整的M, NGC, IC 星体数据库目录。
7：具有很强的定期纠错功能。
8：通过R232数据线可与PC兼容。
9：官方网站长期提供SYNSCANG手控器最新软件的升级及下载。
（1）HEQ5 PRO 本体重：10kg重锤重：2 x 5.1kg钢托架尺寸：1.75"钢托架重：5.6kg电源：12V，2A直流插头外径55内径21 速比：705总重：25.8kg承重：13.5kg（保证跟踪精度前提下）（2）EQ6 PRO 本体重：16kg重锤重：2 x 5.1kg钢托架尺寸：2.0”钢托架重：7.5 kg电源：12V，2A速比：705总重：33.7kg承重：18.5kg（保证跟踪精度前提下EQ3 RPO 本体重：4 kg重锤重：3.8kg支架：5.6kg,承重：7KG。
赤道仪用法
赤道仪是一种用来观测天空物体的仪器。
它主要用于定位和追踪天体，特别是太阳、月亮和行星。
使用赤道仪的基本步骤如下：
1. 将赤道仪放置在一个平稳的表面上，并调整仪器的水平。
2. 将赤道仪的经度和纬度调整为观测地点的经纬度。
这些信息可通过地图、GPS或其他定位系统获得。
3. 根据观测日期和时间，将赤道仪的赤道轴调整到正对北极星。
北极星是一个固定在北天极附近的恒星，可以作为天空坐标系的指导点。
4. 解锁赤道仪并使用调焦器或镜筒来观察天体。
通过透镜或望远镜，你可以看到天空中的星星、行星和其他天体。
5. 调整赤道仪的刻度盘或指引盘，使其与观测天体的坐标相匹配。
这样能够更准确地追踪天体的运动。
6. 使用赤道仪的操纵手柄或电动机，使其跟随天体的运动。
这样可以保持观测天体的位置稳定，使其始终在视野中。
需要注意的是，使用赤道仪需要一定的观测技巧和经验。
使用前最好阅读赤道仪的说明书，并遵循相应的操作步骤。
此外，
在观测天体之前，最好先了解相应的天文知识，以便更好地使用赤道仪进行观测。
赤道仪的使用方法追踪因日周运动而移动的天体,最简单的方法是使用赤道仪式台架,确实比经纬仪方便得多。
只要明白了使用的要领,作目视观则或照相均会产生很好的效果。
晚间的星空,以北天极和南天极联机的自转轴为中心,每日旋转一次,称为日周运动。
在赤道仪的台架上,把极轴(或称赤经轴)向北天极延长(在南半球时向南天极),就能简单地追踪星星的移动。
换句话说,让赤道仪的极轴和地球的地轴平行,这个作业称为极轴调整,使用赤道仪时绝不能忘记,事先要与极轴对准平。
赤道仪的台架分为附有赤经、赤纬微动杆的, 以及附装极轴马达追踪式两种。
附有微动杆的比经纬台的星星追踪方便,但须连续手动以便继续追踪,如果预算许可,最好是采用马达追踪式,会方便得多。
必须调整赤道仪赤纬轴和极轴全体的平衡。
如果平衡状态调节良好,固定螺丝放松时镜筒会静止,赤道仪的运转就会很圆滑,使用起来很平稳。
近年生产商在高级的赤道仪加进了GOTO功能，使用者可以指令望远镜自动指向观察目标。
但耗电量大，野外观星时要携带大型蓄电池。
赤道仪的种类有很多。
业余天文爱好者最常用的赤道仪有两种：分别是德国式及叉式赤道仪。
德国式赤道仪适合折射、反射及折反射望远镜。
而叉式赤道仪一般配合折反射望远镜使用。
叉式赤道仪比德国式优胜的是不须要平衡锤，减轻仪器重量，方便野外观星。
但是业余级数的叉式赤道仪稳定性不及德国式赤道仪。
博冠系列望远镜用的赤道仪是德国式的赤道仪(如图)。
那我们就主要讲讲德国式赤道仪的使用方法吧！(一)赤道仪简介肉眼可见的天体,用寻星镜就可对准,赤道仪之作微调跟踪之用。
而深空天体就必须利用赤道仪的时角、赤纬度盘才能找到。
赤道仪有三个轴：1．地平轴。
垂直于地平面，下端与三脚架台连接，上端与极轴连接，有地平高度刻度盘。
绕地平轴旋转可调整望远镜的地平方位角。
2．极轴。
一端与地平轴相连，上下扳动极轴可调整地平高度角。
另一端与赤纬轴成90º角连接，装有时角度盘，用于望远镜指向的时角（赤经）调整。
