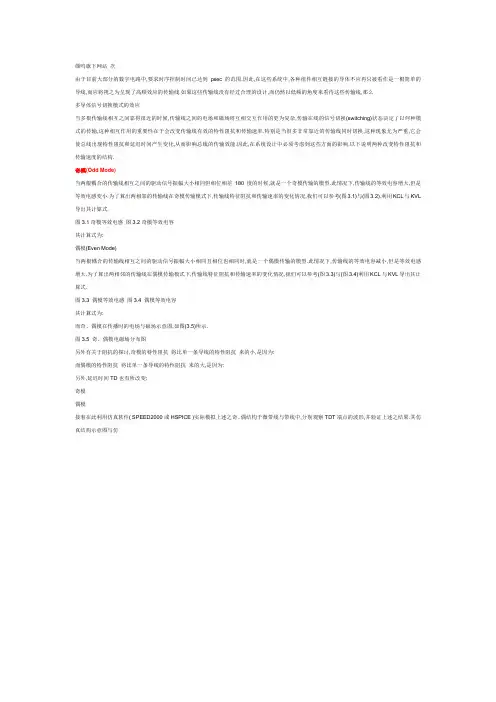

颜鸣旗下网站次由于目前大部分的数字电路中,要求时序控制时间已达到psec 的范围.因此,在这些系统中,各种组件相互链接的导体不应再只被看作是一根简单的导线,而应将视之为呈现了高频效应的传输线.如果这些传输线没有经过合理的设计,而仍然以低频的角度来看待这些传输线,那么多导体信号切换模式的效应当多根传输线相互之间靠得很近的时候,传输线之间的电场和磁场将互相交互作用的更为复杂,传输在线的信号切换(switching)状态决定了以何种模式的传输,这种相互作用的重要性在于会改变传输线有效的特性阻抗和传输速率.特别是当很多非常靠近的传输线同时切换,这种现象尤为严重,它会使总线出现特性阻抗和延迟时间产生变化,从而影响总线的传输效能.因此,在系统设计中必须考虑到这些方面的影响.以下说明两种改变特性阻抗和传输速度的结构.奇模(Odd Mode)当两根耦合的传输线相互之间的驱动信号振幅大小相同但相位相差180度的时候,就是一个奇模传输的模型.此情况下,传输线的等效电容增大,但是等效电感变小.为了算出两相邻的传输线在奇模传输模式下,传输线特征阻抗和传输速率的变化情况,我们可以参考(图3.1)与(图3.2).利用KCL与KVL 导出其计算式.图3.1奇模等效电感图3.2奇模等效电容其计算式为:偶模(Even Mode)当两根耦合的传输线相互之间的驱动信号振幅大小相同且相位也相同时,就是一个偶模传输的模型.此情况下,传输线的等效电容减小,但是等效电感增大.为了算出两相邻的传输线在偶模传输模式下,传输线特征阻抗和传输速率的变化情况,我们可以参考(图3.3)与(图3.4)利用KCL与KVL导出其计算式.图3.3 偶模等效电感图3.4 偶模等效电容其计算式为:而奇、偶模在传播时的电场与磁场示意图,如图(3.5)所示.图3.5 奇、偶模电磁场分布图另外有关于阻抗的探讨,奇模的特性阻抗将比单一条导线的特性阻抗来的小,是因为:而偶模的特性阻抗将比单一条导线的特性阻抗来的大,是因为:另外,延迟时间TD也有所改变:奇模偶模接着在此利用仿真软件( SPEED2000或HSPICE )实际模拟上述之奇、偶结构于微带线与带线中,分别观察TDT端点的波形,并验证上述之结果.其仿真结构示意图与仿。

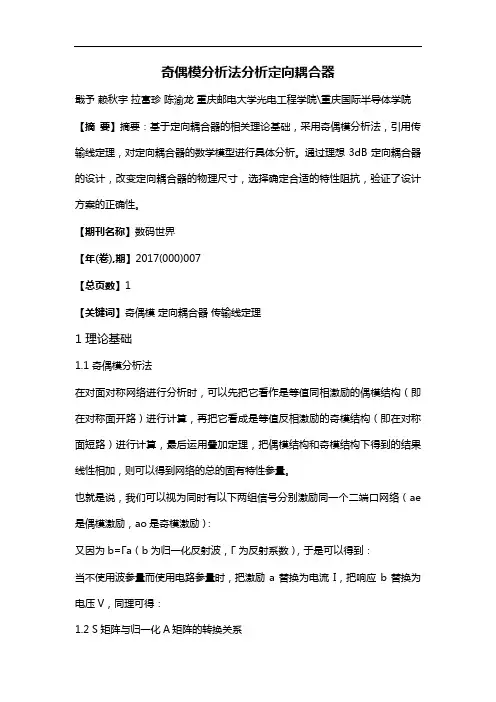

奇偶模分析法分析定向耦合器戢予赖秋宇拉富珍陈渝龙重庆邮电大学光电工程学院\重庆国际半导体学院【摘要】摘要：基于定向耦合器的相关理论基础，采用奇偶模分析法，引用传输线定理，对定向耦合器的数学模型进行具体分析。
通过理想3dB定向耦合器的设计，改变定向耦合器的物理尺寸，选择确定合适的特性阻抗，验证了设计方案的正确性。
【期刊名称】数码世界【年(卷),期】2017(000)007【总页数】1【关键词】奇偶模定向耦合器传输线定理1 理论基础1.1 奇偶模分析法在对面对称网络进行分析时，可以先把它看作是等值同相激励的偶模结构（即在对称面开路）进行计算，再把它看成是等值反相激励的奇模结构（即在对称面短路）进行计算，最后运用叠加定理，把偶模结构和奇模结构下得到的结果线性相加，则可以得到网络的总的固有特性参量。
也就是说，我们可以视为同时有以下两组信号分别激励同一个二端口网络（ae 是偶模激励，ao是奇模激励）：又因为b=Γa（b为归一化反射波，Γ为反射系数），于是可以得到：当不使用波参量而使用电路参量时，把激励a替换为电流I，把响应b替换为电压V，同理可得：1.2 S矩阵与归一化A矩阵的转换关系1.3 定向耦合器假设有这样一个定向耦合器，它的四个端口归一化特性导纳为Y01=Y02=1，分支线归一化特性导纳为Y0B=a，分支线间的主线的归一化特性导纳为Y0A=b，分支线及其之间的主线长度为l=λ/4，电路模型如下图所示：（1）信号仅从①口输入，到达端口③的信号为两路的叠加，一路是A-＞D，波程为λ/4，另外，一路由A-＞B-＞C-＞D，波程为3λ/4，两路信号波程差为λ/2，也就是说相位差为π，所以两路信号相互抵消。
如果两路信号幅度相等，则端口③无输出，即与端口①隔离，所以端口③称为隔离端。
（2）信号仅从①口输入，到达端口④的信号为两路的叠加，一路是A-＞D-＞C，行程为λ/2，另外，一路由A-＞B-＞C，行程也是λ/2。
使用定向耦合器注意事项及定向耦合器的用途
使用定向耦合器注意事项及定向耦合器的用途
定向耦合器是一种通用的微波/毫米波部件，可用于信号的隔离、分离和
混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测
试等。
主要技术指标有方向性、驻波比、耦合度、插入损耗。
用来分配或合成微波信号功率并具有定向耦合特性的微波元件。
它是在主、副两根传输线(简称主、副线)之间设置适当的耦合结构组成的。
定向耦合器
采用同轴线、带状线、微带线、金属波导或介质波导等各种型式。
耦合结构
有耦合孔、耦合分支线和连续结构耦合等型式。
什幺叫“定向耦合器”？
耦合器的主要功能就是主线中传输的功率通过多种途径耦合到副线,并互
相干涉而在副线中只沿一个方向传输。
目前，主要有两种类型的定向耦合器：具有一个耦合端口和一个端接端口的标准定向耦合器；以及具有正向和反向耦合端口的双定向耦合器。
此外，。
温馨小提示：本文主要介绍的是关于微波工程中奇模和偶模理解的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。
文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。
本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。
愿本篇微波工程中奇模和偶模理解能真实确切的帮助各位。
本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。
感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。
微波工程中奇模和偶模理解（大纲）一、微波工程概述1.1微波工程基本概念1.2微波工程的应用领域二、奇模和偶模的基本理论2.1模的概念与分类2.2奇模与偶模的特点与区别三、微波传输线中的奇偶模分析3.1传输线的模式分析3.2奇偶模在传输线中的应用四、微波器件中的奇偶模现象4.1微波器件的基本工作原理4.2奇偶模在微波器件中的作用五、奇偶模的数值分析方法5.1有限元方法（FEM）5.2矩量法（MoM）5.3传输矩阵法（TMM）5.4散射矩阵法（SMM）六、奇偶模在实际应用中的案例分析6.1微波滤波器设计6.2微波天线设计6.3微波放大器设计七、总结与展望7.1奇偶模在微波工程中的重要性7.2奇偶模研究的发展趋势与展望一、微波工程概述微波工程是一个涉及电磁波理论和技术应用的广泛领域，主要关注在无线电频谱的高端，即微波频段（通常指频率在300 MHz至300 GHz之间的电磁波）的技术研究与应用。
在微波工程中，奇模和偶模是描述电磁波传播特性的概念，它们对于理解和设计微波电路和系统至关重要。
1.1 微波工程基本概念微波工程基本概念围绕着电磁波的传播、天线理论、微波电路设计、射频组件以及信号处理等技术展开。
第六章 定向耦合器、混合电桥与功率分配器§6.1 定向耦合器的基本概念微波定向耦合器是微波系统中应用最广泛的元件之一，它是个四端口网络。
其原理方框图如图（6.1-1）所示，图（a ）是同向定向耦合器，图（b ）是反向定向耦合器。
对于正向定向耦合器，它的工作过程是，当电磁波从端口1输入时，除了一部分电磁能量直接从端口4输出外，同时还有一部分电磁能量从端口3输出，而端口2无输出。
我们将端口3称为耦合口，端口2称为隔离口。
对于反向定向耦合器，当电磁波从端口1输入时，除了一部分电磁能量直接从端口4输出外，同时还有一部分电磁能量从端口2输出，而端口3无输出。
此时端口2为耦合口，端口3为隔离口。
图6.1-1 正向和反向定向耦合器显然，定向耦合器是是一个四端口网络，它的特性可用各种网络参数来描述，对于图（6.1-1）所示的定向耦合器，考虑到网络是互易，对称和无耗的，其散射矩阵为[]⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=11121314121114131314111214131211s s s s s s s s s s s s s s s s s （6.1-1） 在理想情况下，定向耦合器的各端口都是匹配的，即044332211====s s s s对于图（6.1-1a ）所示的正向定向耦合器，当1口输入时，2口没有输出，因此有012=s 根据无耗网络的[]s 矩阵的么正性，有⎪⎩⎪⎨⎧=+=+01*1314*1413214213s s s s s s （6.1-2） 此式表明，该网络的端口3和端口4的输出功率之和等于输入功率，而两个端口输出相位相差900。
由此可以看出，一个互易，无耗，完全对称的四端口网络，可以构成一个理想的900定向耦合器。
这样，正向定向耦合器的散射矩阵变为[]⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=000000001314141313141413s s s s s s s s s （6.1-3）同理，对于图（6.1-1b ）的反向定向耦合器，其散射矩阵为[]⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡=000000001214121414121412s s s s s s s s s （6.1-4） 式中12s 与14s 相位上相差900。
什么是定向耦合器定向耦合器的工作原理定向耦合器是微波测量和其它微波系统中常见的微波/毫米波部件，可用于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
它是一种有方向性的微波功率分配器，更是近代扫频反射计中不可缺少的部件，通常有波导、同轴线、带状线及微带等几种类型。
图1为其结构示意图。
它主要包括主线和副线两部分，彼此之间通过种种形式小孔、缝、隙等进行耦合。
因此，从主线端上“1”输入的功率，将有一部分耦合到副线中去，由于波的干涉或叠加，使功率仅沿副线-一个方向传输（称“正向”），而另一方向则几乎毫无功率传输（称“反向”）图2为十字定向耦合器，耦合器中端口之一终端接一内装的匹配负载。
定向耦合器的应用1、用于功率合成系统在多载频合成系统中，通常会用到3dB的定向耦合器（俗称3dB电桥），如下图所示。
这种电路常见于室内分布系统，来自两路功率放大器的信号f1和f2经过3dB定向耦合器后，每路的输出均包含了f1和f2两个频率分量，每个频率分量的幅度减少3dB。
如果将其中一个输出端接上吸收负载，另外一路输出可以作为无源互调测量系统的功率源。
如果需要进一步提高隔离度，可以外加一些器件如滤波器和隔离器。
一个良好设计的3dB电桥的隔离度可以做到33dB以上。
定向耦合器用于功率合成系统一定向沟壑区作为功率合成的另外一种应用见下图（a）。
在这个电路中，定向耦合器的方向性得到了巧妙的应用。
假设两个耦合器的耦合度均为10dB，方向性均为25dB，则f1和f2端之间的隔离为45dB。
如果f1和f2的输入均为0dBm，则合成后的输出均为-10dBm。
与下图（b）中的Wilkinson耦合器（其隔离度典型值为20dB）相比，同样输入OdBm的信号，合成后还有-3dBm （未考虑插入损耗）。
作为间样条件下的比较，我们将图（a）中的输入信号提高7dB，这样其输出就和图（b）—致了，此时，图（a）中f1和f2端的隔离度“降低”为38 dB。
定向耦合器的研究分析定向耦合器的研究——⼏种微带定向耦合器结构与分析摘要定向耦合器是⼀种通⽤的微波/毫⽶波部件，可⽤于信号的隔离、分离和混合，如功率的监测、源输出功率稳幅、信号源隔离、传输和反射的扫频测试等。
主要技术指标有⽅向性、驻波⽐、耦合度、插⼊损耗。
现在国内外研究定向耦合器都向体积⼩、功率容量⼤、频带宽、插⼊损耗⼩，有良好的驻波⽐和⽅向性等发展。
如今已研制出的⾼性能的耦合器，如中国电⼦科技集团公司第四⼗⼀研究所研制的耦合器，频率范围可从30kHz达到110GHz，耦合度也有3dB、10dB、20dB 各种型号，且它的功率有的可以达到10KW，例如AV70606耦合器，它在保证⽅向性⼤于30dB的情况下，功率就可达到10KW。
甚⾄有些公司在耦合度控制在10dB的情况下，它的回波损耗可以低于-50到-60dB，甚⾄更低。
然⽽在某些特性场合，对耦合器的要求也是越来越⾼，因⽽更加优良的耦合器也有待我们去研究。

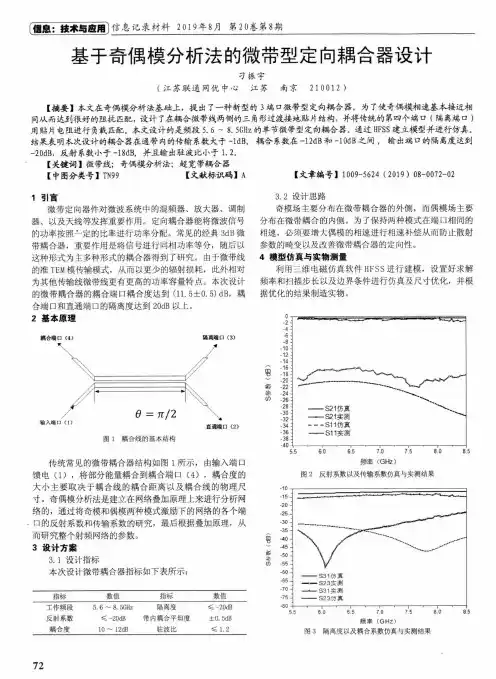

关键词: 传输线；微带线；定向耦合器；耦合度；奇模；偶模1引⾔在⼀些电桥及平衡混频器等元件中，常⽤到分⽀线定向祸合器分⽀线电桥或定向藕合器由两根平⾏传输线所组成，通过⼀些分⽀线实现拐合它们在中⼼频率上分⽀线的长度及其间的间隔全都是四分之⼀波长。
由于徽带线分⽀定向祸合器在结构和加⼯制造⽅⾯都⽐波导和同轴线简便得多，因此在徽带电路，分⽀线电桥和定向祸合器得到了较多的应⽤。
随着定向耦合器技术的发展，它应⽤到了更多更⼴泛的领域当中去，例如相控阵雷达等，越来越多的⼈开始关注这项技术，这更使定向耦合器得到了长⾜发展，随着时间的推移它在电⼦技术领域占到了越来越重要的地位。
2 微带定向耦合器的种类微带定向耦合器的种类有很多，例如：平⾏耦合微带线定向耦合器、微波3dB 微带双分⽀定向耦合器、宽带微带定向耦合器等。
2.1 平⾏耦合微带线定向耦合器图12所⽰，是平⾏耦合微带线定向耦合器的⽰意图。
当①端⼝信号激励时，③端⼝为隔离端⽆输出、⽽耦合端⼝②及直通端⼝④有输出。
定向耦合器是一种具有定向传输特性的四端口元件，它是由耦合装置联系在一起的两对传输系统构成的，它是微波功率分配器件的一种。
一、结构原理：图中“①、②”是一条传输系统，称为主线；“③、④”为另一条传输系统，称为副线。
定向耦合器是四端口网络，端口“①”为输入端，端口“②”为直通输出端，端口“③”为耦合输出端，端口“④”为隔离端。
二、耦合器型号较多如从结构上分一般分为：微带和腔体2种。
腔体耦合器内部是2条金属杆，组成的一级耦合。
微带耦合器内部是2条微带线，组成的一个类似于多级耦合的网络。
三、主要指标：耦合度、隔离度、方向性、插入损耗、输入输出驻波比、功率容限、频段范围、带内平坦度。
以下对各项指标进行说明:耦合度：信号功率经过耦合器，从耦合端口输出的功率和输入信号功率直接的差值。
（一般都是理论值如：6dB、10dB、30dB等）耦合度的计算方法：如上图所示。
是信号功率C-A的值比如输入信号A为30dBm 而耦合端输出信号C为24dBm 则耦合度＝C-A＝30-24＝6dB，所以此耦合器为6dB耦合器。
因为耦合度实际上没有这么理想，一般有个波动的范围，比如标称为6dB的耦合器，实际耦合度可能为：5.5~6.5之间波动。
隔离度：指的是输出端口和耦合端口之间的隔离；一般此指标仅用于衡量微带耦合器。
并且根据耦合度的不同而不同：如：5－10dB为18～23dB，15dB为20～25dB，20dB（含以上）为：25～30dB；腔体耦合器的隔离度非常好所以没有此指标要求。
计算方法：如上图指的是图中的淡蓝色曲线上的损耗，使用网络分析仪将信号由B输入，测C处减小的量即为隔离度。
方向性：指的是输出端口和耦合端口之间的隔离度的值再减去耦合度的值所得的值，由于微带的方向性随着耦合度的增加逐渐减小最后30dB以上基本没有方向性，所以微带耦合器没有此指标要求，腔体耦合器的方向性一般为：1700～2200MHz时：17～19dB，824～960MHz时：18～22dB。
颜鸣旗下网站次由于目前大部分的数字电路中,要求时序控制时间已达到psec 的范围.因此,在这些系统中,各种组件相互链接的导体不应再只被看作是一根简单的导线,而应将视之为呈现了高频效应的传输线.如果这些传输线没有经过合理的设计,而仍然以低频的角度来看待这些传输线,那么多导体信号切换模式的效应当多根传输线相互之间靠得很近的时候,传输线之间的电场和磁场将互相交互作用的更为复杂,传输在线的信号切换(switching)状态决定了以何种模式的传输,这种相互作用的重要性在于会改变传输线有效的特性阻抗和传输速率.特别是当很多非常靠近的传输线同时切换,这种现象尤为严重,它会使总线出现特性阻抗和延迟时间产生变化,从而影响总线的传输效能.因此,在系统设计中必须考虑到这些方面的影响.以下说明两种改变特性阻抗和传输速度的结构.奇模(Odd Mode)当两根耦合的传输线相互之间的驱动信号振幅大小相同但相位相差180度的时候,就是一个奇模传输的模型.此情况下,传输线的等效电容增大,但是等效电感变小.为了算出两相邻的传输线在奇模传输模式下,传输线特征阻抗和传输速率的变化情况,我们可以参考(图3.1)与(图3.2).利用KCL与KVL 导出其计算式.图3.1奇模等效电感图3.2奇模等效电容其计算式为:偶模(Even Mode)当两根耦合的传输线相互之间的驱动信号振幅大小相同且相位也相同时,就是一个偶模传输的模型.此情况下,传输线的等效电容减小,但是等效电感增大.为了算出两相邻的传输线在偶模传输模式下,传输线特征阻抗和传输速率的变化情况,我们可以参考(图3.3)与(图3.4)利用KCL与KVL导出其计算式.图3.3 偶模等效电感图3.4 偶模等效电容其计算式为:而奇、偶模在传播时的电场与磁场示意图,如图(3.5)所示.图3.5 奇、偶模电磁场分布图另外有关于阻抗的探讨,奇模的特性阻抗将比单一条导线的特性阻抗来的小,是因为:而偶模的特性阻抗将比单一条导线的特性阻抗来的大,是因为:另外,延迟时间TD也有所改变:奇模偶模接着在此利用仿真软件( SPEED2000或HSPICE )实际模拟上述之奇、偶结构于微带线与带线中,分别观察TDT端点的波形,并验证上述之结果.其仿真结构示意图与仿。
<<ADS>>课程设计——分支线耦合器目录1概述 (1)1.1 微波技术产生的背景及发展趋势 (1)1.2 微波电路仿真软件ADS简介 (2)1.3定向耦合概念及分类 (3)1.3.1概念 (3)1.3.2分类 (4)1.3.3 主要技术指标 (6)2工作原理 (7)2.1 传输线理论 (7)2.2 输入阻抗 (8)2.3 特性及测量 (9)2.3.1网络特性 (9)2.3.2测量方法（定向耦合器的特性参量） (10)2.4 定向耦合器的用途 (11)3.微带分支电路的分析与设计 (12)3.1 分支线耦合器 (12)3.2 分支线耦合器的奇偶模分析 (13)4设计过程 (17)4.1 建立工程 (17)4.2 原理图的设计 (18)4.3微带线参数的设置 (19)4.4 VAR控件的设置 (20)4.5 S参数仿真设计 (20)4.6 参数的优化 (22)4.7分支线耦合器版图的生成 (23)5.总结与展望 (25)1概述1.1 微波技术产生的背景及发展趋势微波技术是无线电电子学的一个重要分支，已成为现代通信、雷达、导航和遥感等领域最为敏感的课题之一，发展至今已经有比较久的历史了，无论在理论上还是在实践上，微波科学技术逐渐成熟，并拥有很多的从业人员。
微波波段的电磁波能穿透电离层,因而卫星通信与卫星电视广播、宇宙通信及射电天文学的研究等均需利用微波来实现，在通信、雷达、导航、遥感、天气、气象、工业、农业、医疗以及科学研究等方面得到越来越广泛的应用，成为了无线电电子学的一个重要的分支趋向。
随着通信技术的迅速发展，为了便于携带和移动,无线电设备的小型化是未来的发展趋势，而移动通信所使用频段处于微波范围,因此实现微波电路的更高频率化, 小型化,固体化,不仅在实用方面,而且在学术方面均有重要的研究价值。
定向耦合器通常有两种实现方式: Lange耦合器和带线耦合器。
Lange耦合器具有结构紧凑,便于集成的优点,但一般使用陶瓷基板, 电路制作要求较高,加工工艺和成本限制了它的应用。
定向耦合奇模偶模-概述说明以及解释1.引言1.1 概述概述定向耦合是一种特殊的耦合方式，它在电磁波传输中起到了至关重要的作用。
定向耦合器被广泛应用于通信系统、雷达系统和微波电路等领域，以实现信号的传输和控制。
定向耦合器的设计和优化是这些系统中关键的一环，对系统性能的提高有着重要的意义。
在定向耦合器的设计中，奇模和偶模是两个重要的概念。
奇模是指当有一个输入端口有信号输入时，其他未激励的端口上产生的信号响应；而偶模是指当有两个相邻的输入端口有信号输入时，其他未激励的端口上产生的信号响应。
在定向耦合器的工作过程中，奇模和偶模的特性不仅直接影响了耦合的效果，还与定向耦合器的互联性能和参数有一定的关系。
本文将从定向耦合的概念、奇模和偶模的特点以及它们的相互关系等方面进行详细阐述，并探讨定向耦合在实际应用中的价值。
通过对定向耦合的深入研究，我们可以更好地理解定向耦合器的工作原理和性能特点，进一步提高通信系统和雷达系统等领域中的传输效果和控制能力。
在接下来的章节中，我们将逐一探讨定向耦合的各个方面，并通过实例和实验结果进行说明。
通过本文的阅读，相信读者能够对定向耦合具有更深入的理解，并将其应用于实际工程项目中，提升系统的性能和可靠性。
同时，本文也将为相关研究人员提供一些参考，以便于他们在该领域开展更加深入的研究和实践工作。
1.2文章结构文章结构部分的内容可以包括以下内容：文章结构部分旨在介绍本文的整体组织和内容安排，以便读者更好地理解和阅读本文。
本文按照以下结构展开：第一部分为引言部分。
首先，我们将对定向耦合、奇模和偶模的概念进行简要的介绍，帮助读者了解本文的主要研究领域。
接着，我们将详细描述本文的结构和组织方式，以便读者了解各个章节的内容和目的。
最后，我们将明确本文的目的，即为了传达和探讨定向耦合、奇模和偶模的重要性和应用价值。
第二部分为正文部分。
在本节中，我们将深入探讨定向耦合的概念，并对其特点进行详细阐述。
首先，我们将解释定向耦合的含义和基本原理，并介绍其在不同领域的应用。
然后，我们将分别介绍奇模和偶模的特点，包括其数学描述、物理特性和实际应用等方面的内容。
通过对奇模和偶模的详细讨论，我们将更好地理解定向耦合的本质和特征。
第三部分为结论部分。
我们将总结定向耦合的应用价值，并探讨奇模和偶模之间的相互关系。
首先，我们将强调定向耦合在实际应用中的重要性，并介绍其对通信、能量传输等领域的影响。
其次，我们将进一步探讨奇模和偶模之间的相互关系，试图找到它们之间的联系和共同点。
最后，我们对本文进行总结，回顾主要观点和讨论，并展望未来对定向耦合、奇模和偶模的进一步研究方向。
通过以上的文章结构，我们将全面阐述定向耦合、奇模和偶模的概念、特点、应用价值和相互关系，希望能够向读者传达清晰的研究思路和论证逻辑。
同时，我们也希望本文能够为相关领域的研究者提供有益的参考和启示。
1.3 目的本文的目的是探讨定向耦合、奇模和偶模的概念及其特点，以及它们之间的相互关系和应用价值。
通过本文的阐述，读者可以深入了解定向耦合的定义和意义，以及奇模和偶模的独特性质。
同时，我们将探讨奇模和偶模之间的关系以及它们在实际应用中的相互作用。
通过对定向耦合的概念和特点进行分析和解释，读者可以更好地理解该概念在电子学领域中的应用。
我们将探讨定向耦合在通信系统、传感器和射频电路等领域的具体应用案例，以展示其在增强信号传输、降低信号损耗和提高系统性能方面的价值。
此外，文章还将深入讨论奇模和偶模的特点和性质。
我们将详细介绍奇模和偶模的定义、差异以及它们在电路设计中的应用。
读者将理解到奇模和偶模的重要性，以及它们在信号传输和数据处理中的作用。
最后，我们将探讨奇模和偶模之间的相互关系。
通过比较它们的特点和性质，读者将了解到奇模和偶模之间的互补性和相互补充性。
我们将说明如何利用奇模和偶模之间的耦合关系，优化电路设计并改善系统性能。
总之，本文的目的是通过对定向耦合、奇模和偶模的详细阐述，让读者对这些概念和理论有一个全面而深刻的了解。
读者将掌握定向耦合的意义和应用价值，以及奇模和偶模的特点和相互关系。
同时，读者将能够将这些概念应用于实际的电路设计和信号处理中，以提高系统的性能和效率。
2.正文2.1 定向耦合的概念在电子学和微波技术中，定向耦合是一种常见的电磁波传输方式，它始于通过微带线、同轴线或波导等传输介质进行能量传递的需求。
定向耦合器通常由两个导体结构组成，彼此之间通过电磁场相互作用而实现能量的传输。
定向耦合器的结构通常包括一个主导体和一个辅导体。
主导体是能量传输的主要介质，通常为微带线、同轴线或波导等。
辅导体则是通过电磁场与主导体耦合，将能量从主导体传输到辅导体中。
定向耦合器的工作原理基于电磁场的相互作用。
当电磁波通过主导体时，会在主导体的表面产生电场和磁场。
这些场的存在会引发二者之间的相互作用，从而导致能量的传输。
而辅导体的存在则起到了定向和耦合的作用，使能量能够从主导体传输到辅导体中。
定向耦合器具有许多优点。
首先，由于其特殊的结构设计，能够在不同传输介质之间实现高效的能量传递。
其次，定向耦合器的特性可以灵活地调节和控制，根据需要进行精确的能量分配和定向耦合。
此外，定向耦合器还具有较宽的工作频率范围和较低的功耗等优势，使其在无线通信、雷达系统、微波天线等领域得到广泛应用。
综上所述，定向耦合作为一种重要的能量传输方式，在电子学和微波技术领域扮演着重要的角色。
其独特的结构设计和优越的性能使得定向耦合器成为实现高效能量传递和精确能量控制的关键技术之一。
在接下来的章节中，我们将深入探讨定向耦合器中的奇模和偶模的特点以及其应用和相互关系。
2.2 奇模的特点奇模是指在微波电路中，电流和电压分布呈现奇数次谐波分布的模式。
奇模的特点主要体现在以下几个方面：1. 奇数次谐波分布：奇模的电流和电压分布是以奇数次谐波为主的，而非基波分布。
这意味着在奇模下，电路中的电流和电压呈现非对称的波动形态，不同于偶模的对称分布。
2. 反相电压极性：奇模下的电压与电流分布之间存在反相的关系。
也就是说，在奇模下，奇数次谐波的电压和电流振动方向相反，这与偶模的相同振动方向不同。
3. 高阻抗频带：奇模在某些频率范围内呈现高阻抗的特点。
在这些频率范围内，奇模对电流的响应较弱，使得电路中的电流无法有效地通过。
这种高阻抗特性可用于滤波器设计和频率选择性增强。
4. 模式隔离：奇模和偶模之间具有很好的隔离性能。
在实际应用中，可以通过设计和优化电路结构，使奇模和偶模之间的耦合减小到最小，从而实现模式之间的有效隔离。
奇模作为一种特殊的模式在微波电路中具有广泛的应用价值。
通过充分利用奇模的特点，可以设计出具有优异性能和特性的微波电路。
同时，奇模与偶模之间具有相互关系，相互影响，进一步拓展了微波电路的设计和优化的可能性。
因此，在微波电路中，充分理解和把握奇模的特点，对于实现高性能和高效率的电路设计具有重要意义。
2.3 偶模的特点偶模是指在电路中传输的信号呈现出偶次谐波分量的模式。
它是定向耦合技术中的重要概念，具有以下几个特点：1. 偶模传输：偶模只会在传输线上呈现出偶次谐波分量。
这是由于传输线上的电流分布方式决定的。
在偶模中，电流通过传输线时，会在正向和反向方向上以相同的方式分布，从而形成了对称的电流分布。
这种对称性使得偶模只能传输偶次谐波信号。
2. 高频衰减：偶模在高频段会有较高的衰减。
由于传输线上电容元件的存在，偶模在高频段中会有较高的电容耦合效应。
这导致偶模信号的传输受到一定的限制，随着频率的增加，偶模信号会逐渐衰减。
3. 抗干扰能力较强：偶模信号相对于奇模信号具有更好的抗干扰能力。
由于偶模信号在传输线上呈现出对称的电流分布，其电流分布的偶对称性可以使得一些共模噪声信号被抵消或减弱，从而减少了对偶模信号的干扰。
综上所述，偶模具有传输偶次谐波信号、高频衰减以及较强的抗干扰能力等特点。
它在定向耦合中扮演着重要的角色，有助于实现高性能的电路设计和可靠的信号传输。
在实际应用中，设计人员需要根据特定的需求和电路要求来选择适当的偶模设计方案，以实现更好的性能和稳定性。
3.结论3.1 定向耦合的应用价值定向耦合作为一种重要的电路设计技术，具有广泛的应用价值。
在本节中，我们将探讨定向耦合的几个主要应用领域。
首先，定向耦合在微波器件和射频电路中具有重要的应用。
在微波通信系统中，定向耦合器可以被用于将信号从一个传输线耦合到另一个传输线，并保持较低的插入损耗和返回损耗。
这种耦合方式可用于设计微带线和同轴线上的微波功分器、功率合成器等。
此外，定向耦合器还可以被应用于天线系统中，将信号从一个天线耦合到另一个天线，实现天线阵列的相控阵列。
其次，定向耦合还广泛应用于光纤通信系统中。
在光纤通信中，定向耦合器可以用于将光信号从一个光纤耦合到另一个光纤，并保持较低的插入损耗和脱耦损耗。
这种耦合方式可用于设计光纤光栅和光纤耦合器等。
此外，定向耦合器还可以用于光纤传感器中，实现光信号的传输和探测。
此外，定向耦合还在集成光学器件中发挥关键作用。
在集成光学中，定向耦合器可用于将光信号从一个光波导波导耦合到另一个光波导，实现光信号的传输和分配。
这种耦合方式可用于设计光波导星耦合器、光平分器、光滤波器等。
定向耦合器在集成光学器件中具有重要的意义，可提高器件的耦合效率和性能。
最后，定向耦合还在无线通信系统中得到了广泛应用。
无线通信系统中，定向耦合器可以将无线信号从一个天线耦合到另一个天线，实现无线信号的传输和接收。
这种耦合方式可用于设计天线阵列、MIMO系统等，提高通信系统的容量和性能。
综上所述，定向耦合作为一种重要的电路设计技术，具有广泛的应用价值。
无论是在微波领域、光纤通信领域、集成光学领域还是无线通信领域，定向耦合器都扮演着至关重要的角色，为各种系统的设计与应用提供了有效的解决方案。
3.2 奇模和偶模的相互关系奇模和偶模是定向耦合器中两种常见的传输模式。
在这一部分，我们将探讨奇模和偶模之间的相互关系及其在定向耦合中的作用。
首先，让我们回顾一下奇模和偶模的定义。
奇模指的是当输入信号在定向耦合器的两个输入端口中有一个为正，并且另一个为负时所产生的模式。
与此不同，偶模表示当两个输入端口中的信号均为正或均为负时所产生的模式。
这两种模式在定向耦合器中起到不同的作用。
奇模和偶模之间存在一种相互制约的关系。
我们可以通过调整定向耦合器的结构参数来实现奇模和偶模之间的转换。
具体来说，通过调整结构参数，我们可以选择性地激发奇模或偶模。
在定向耦合器的应用中，奇模和偶模的相互关系具有重要的意义。
一方面，奇模和偶模的传输特性各自独立，可以用于实现多路信号传输。
例如，在光纤通信中，奇模和偶模可以用来传输不同的信号通道，从而提高通信系统的传输容量。
