大气污染控制工程课程设计(电除尘器等)

《大气污染控制工程》课程设计一、课程设计题目：除尘系统的设计二、设计参数和指标：某水泥车间除尘系统管道布置如图所示，系统内的空气平均温度为20℃，该地区大气压力为1.013×105Pa，水泥的静止堆积角为30°-45°。

1、设计参数有三个集气罩1、2、3，其流量分别为4800m3/h、3200m3/h、2800m3/h。

2、设计指标：气体的含尘浓度为10g/m3，η≥96%。

三、设计内容：1、集气罩的设计；2、除尘器的设计，确定除尘器的型号；3、确定计算环路，进行除尘系统管网阻力计算；4、风机、电机的选择。

四、课程设计结果：书面报告1、正文：宋体，5号字；1号标题小四号字；2、行间距：20磅；3、页眉（大气污染控制工程课程设计）、页码：如 -1-；4、所有公式必须用公式编辑器进行编辑；5、表格必须三线表。

一、设计时间：2008年11月12日 ~ 2008年11月19日（11月20日交）化工学院盐湖系环境工程教研室2008-11-10三、设计内容：1、设计要求:①管道编号并注上各管段的流量和长度。

②选择计算环路，一般从最远管段开始计算，本题是从管段①开始。

③水泥车间的粉尘为水泥粉尘及灰土，按大气污染控制工程第二版表14-2取水平管内流速为18～22s m . ④计算管径和压力损失。

2、集气罩的设计: 【选择理由：】a 、由于在水泥厂中，污染源不集中，水泥粉尘扩散范围较大，从而不能用密闭罩，只能在污染源附近设置外部集气罩。

b 、通过较大的气流运动实现污染物的捕集。

因此根据集气罩的方位和集气的效果：①、②、③集气罩均用外部集气罩（四周有边圆形罩口），c 、为了提高集气罩的控制效果，减少无效气流的吸入，罩口增加法兰边，而且集气罩的扩张角α不应大于60°。

【参数确定】 ① 号集气罩：由已知排风量h m 34800Q =，0.75C =；查表（大气污染控制工程书表13—2），控制速度设为s m v x 5.1=，控制距离m x 2.0=根据公式x A x C Q υ)10(02+=可得 5.1)42.010(75.03600480022⨯+⨯⨯=d π 解得：m d 0001.1=，取m d 1=反算排风量：h m Q /25.479936005.1)4114.32.010(75.0322'1=⨯⨯⨯+⨯⨯=② 号集气罩：假定最小排风量h m 33200Q =，0.75C =查表（大气污染控制工程书表13—2），控制速度设为s m v x 5.1=, 控制距离m x 2.0=。

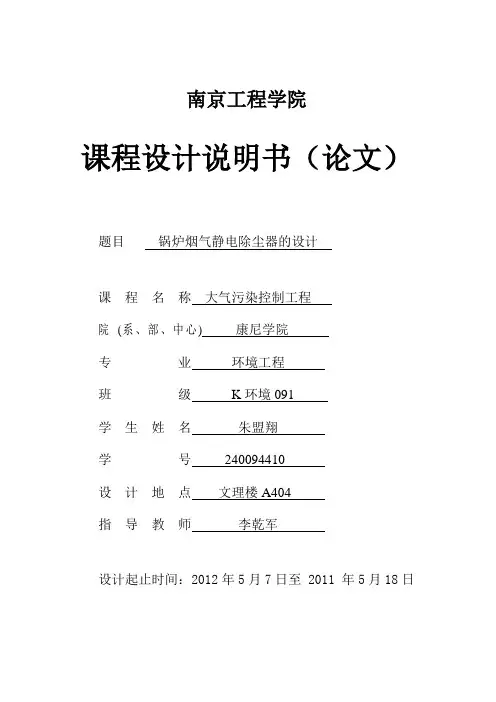

南京工程学院课程设计说明书（论文）题目锅炉烟气静电除尘器的设计课程名称大气污染控制工程院(系、部、中心)康尼学院专业环境工程班级K环境091学生姓名朱盟翔学号240094410设计地点文理楼A404指导教师李乾军设计起止时间：2012年5月7日至 2011 年5月18日目录烟气除尘系统设计任务书 (2)一、课程设计的目的 (2)二、设计原始资料 (2)三、设计内容 (3)静电除尘器设计计算 (4)一、燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算 (4)1. 标准状态下理论空气量 (4)2. 标准状态下理论烟气量 (4)3. 标准状态下实际烟气量 (5)4. 烟气含尘浓度 (5)5. 标准状态下烟气中二氧化硫浓度的计算 (5)二．板式电除尘器的设计计算 (6)1. 电除尘器简介 (6)2. 电除尘器的选型 (7)3. 电除尘器总体尺寸的确定 (9)4. 电除尘器零部件的设计和计算 (11)5. 供电系统的设计 (15)6. 壳体 (15)三、电除尘器的保温和防腐 (15)1. 电除尘器的保温 (15)2. 电除尘器的防腐 (15)3. 确定除尘器、风机、烟囱的位置及管道布置 (16)四、烟囱的设计 (17)1. 烟囱高度的确定 (17)2. 烟气直径的计算 (17)3. 烟囱的抽力 (18)五、系统阻力的计算 (18)1. 摩擦压力损失 (18)2. 局部压力损失 (19)六、风机和电动机选择及计算 (22)1. 标准状态下风机风量的计算 (22)2. 风机风压计算 (22)3. 电动机功率计算 (23)七、系统中烟气温度的变化 (23)1. 烟气在管道中的温度降 (23)2. 烟气在烟囱中的温度降 (24)主要参考书目 (24)烟气除尘系统设计任务书一、课程设计的目的通过课程设计近一步消化和巩固本能课程所学内容，并使所学的知识系统化，培养运用所学理论知识进行净化系统设计的初步能力。

通过设计，了解工程设计的内容、方法及步骤，培养学生确定大气污染控制系统的设计方案、进行设计计算、绘制工程图、使用技术资料、编写设计说明书的能力。

《大气污染控制工程》课程设计教学大纲（Air pollution Control Engineering Project）一、课程基本信息1、课程类别：专业课，必修课2、课程学时：2周3、学分：1.04、适用专业：环境工程5、大纲执笔：环境工程教研室赵升云6、制定(修订)时间：2009-3-10二、课程教学目的大气污染控制工程课程设计是大气污染控制工程课程的重要实践性环节，是环境工程专业学生在校期间第一次较全面的大气污染控制设计能力训练，在实现学生总体培养目标中占有重要地位。

通过本课程学习，掌握《大气污染控制工程》课程各基本原理和基本设计方法的应用，培养环境工程专业学生解决实际问题的能力。

结合前续课程《大气污染控制工程》的内容，本课程内容为，运用各种污染物的不同控制、转化、净化原理和设计方法，进行除尘、除硫、脱氮等大气污染控制工程设计，使学生在大气污染控制工程方面得到工程训练。

（1）通过课程设计实践，树立正确的设计思想，培养综合运用大气污染控制设计课程和其他先修课程的理论与生产实际知识来分析和解决大气污染控制设计问题的能力。

（2）学习大气污染控制设计的一般方法、步骤，掌握大气污染控制设计的一般规律。

（3）进行大气污染控制设计基本技能的训练：例如计算、绘图、查阅资料和手册、运用标准和规范。

三、本课程设计的基本理论本课程设计涉及的基本理论主要有大气污染的基本概念和大气扩散部分、颗粒污染物控制部分、气态污染物控制部分、系统设计部分。

内容涉及大气污染物扩散、污染气象学基础知识；气体除尘技术及各种除尘净化装置的工作原理、性能特点和设计选型；烟气脱硫脱硝及空气净化，利用吸收、吸附和催化转化法净化气态污染物的基本原理和典型工艺流程等。

1、基本掌握除尘技术的基本理论，学会正确选用除尘设备、设计除尘系统。

2、基本掌握气态污染物净化的基本原理，主要污染物的典型净化工艺流程和设备。

3、基本掌握除尘器设计的基本原理、计算方法和结构设计。

大气污染控制工程旋风除尘器课程设计HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】旋风除尘器设计说明书一、课程设计的题目旋风除尘器的设计二、课程设计的目的通过《大气污染控制工程》课程设计，巩固学习成果，加深《大气污染控制工程》课程的学习与理解，提高使用应用规范、手册与文献资料的能力，进一步掌握设计原则、方法步骤，达到巩固、消化课程的主要内容，锻炼独立学习研究能力，对旋风除尘器的外形结构、管道系统及总体规划做到一般的技术设计的要求，绘制旋风除尘器的结构图，掌握旋风除尘器的设计方法，培养和提高计算能力、设计和绘图水平。

三、课程设计的内容1、了解旋风除尘器的结构以及相关工艺参数；2、根据含尘浓度、粒度分布、密度等特征及除尘要求、允许阻力和制造条件等全面分析，合理地选择旋风除尘器的类型；3、确定旋风除尘器的外形结构及相关尺寸安装位置；4、绘制旋风除尘器的结构示意图和除尘器剖面图；5、整理编写设计书。

四、旋风除尘器的特点及选用注意事项旋风除尘器的特点：旋风除尘器是利用旋转气流产生的离心力使尘粒从气流中分离的装置。

旋风除尘器具有结构简单，无传动机构及运动部件，造价低廉，占地面积小，除尘效率高，操作弹性大，不受含尘气体浓度和温度限制，维护工作量少，粉尘适应性强，但压力损失一般较高，只能有效收集粒径在5-10μm以上的尘粒，是目前应用较多的一种除尘设备。

注意事项：1、旋风除尘器一般适用于净化密度大、粒度较粗的非纤维性粉尘，其中高效旋风除尘器对细尘也有较好的净化效果。

旋风除尘器对入口粉尘的浓度变化适应性较好，可处理含尘浓度高的气体。

2、当含尘气体温度很高时，要注意保温，避免水分在除尘器内凝结，在除尘器里凝结。

旋风除尘器一般只适用于温度在400℃以下的非腐蚀性气体，对于腐蚀性气体，要注意采取防腐蚀措施，对于高温气体，要采取冷却措施。

3、选择除尘器时，要根据工况考虑阻力损失及结构形式，尽可能使之动力减少，且便于制造维护。

大气污染控制工程课程设计设计计算参考1．除尘器的设计（1）除尘器应达到的除尘效率CC s -=1η式中C——标准状态下烟气含尘浓度，3/m mg ；s C ——标准状态下锅炉烟尘排放标准中规定值，3/m mg 。

%93.919193.01048.220013==⨯-=η（2）除尘器工况烟气流量)/(3h m TT Q Q '='式中Q ——标准状况下的烟气流量，h m /3；T '——工况下烟气温度，K；T ——标准状态下的温度，273K。

)/(8.8811273)273150(56873h m T T Q Q =+⨯='='则烟气流速为：)/(45.236008.881136003s m Q =='（3）除尘系统选择方案净化系统的布置要考虑到占地面积小，沿程损失少，一次投资小、维修管理方便以及系统总除尘效率高等。

在净化系统处理烟气过程中不能产生二次污染，要做好系统的密封性和处理烟气的高效率。

该燃煤厂锅炉排放烟量不大，但其烟气含尘浓度及含硫浓度都比较大，选择除尘器时应该考虑除尘效率、处理烟气流量、脱硫效率等。

烟尘浓度排放标准规定的排放量是200mg/m3，二氧化硫排放标准规定的二氧化硫排放量要达到900mg/m3。

本工艺方案是按锅炉大气污染排放标准（GB13271-2001）中的二类区标准进行设计。

根据烟尘的粒径分布或种类、工况下的烟气量、烟气温度及要求达到的除尘效率确定除尘器的种类、型号及规格。

本设计确定除尘器为无锡市四方锅炉设备制造有限公司生产的ZST-4旋风水膜脱硫除尘器（按Q/320211ARQ01-2002《旋风水膜脱硫除尘器》和Q/320283JUHF01-2002《高效脱硫消烟水膜除尘器》标准进行制造、试验和验收。

）。

其生产性能规格见表-1,设备外形架构尺寸见图-1。

表--1ZST-4型旋风水膜脱硫除尘器性能规格表型号配套锅炉容量(t/h)处理烟气量(m3/h)除尘效率(%)排烟黑度设备阻力(Pa)脱硫效率(%)ZST-4412000>98林格曼黑度<1<1200>82图-1ZST-4型旋风水膜脱硫除尘器外形结构尺寸2．烟囱的设计（1）烟囱高度的确定首先确定共用一个烟囱的所有锅炉的总的蒸发量（t/h），然后根据锅炉大气污染物排放标准中的规定（表-3）确定烟囱的高度。

《大气污染控制工程》课程设计说明书题 目： 电除尘的设计学生姓名： 贾祥瑞学 院： 能源与动力工程学院系 别： 环境科学与工程系专 业： 环境工程班 级： 2012-1指导教师：二〇一五年七月三日学校代码： 10128学 号：201220303035摘要本次课程设计题目是针对电厂锅炉烟气的含尘量以及其他气体性质设计出一个尺寸合理、性能稳定、经济的电除尘器。

电除尘器是含尘气体在通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。

由于作用在粒子上的静电力相对较大，所以即使对亚微米级的粒子也能有效的捕集。

在对电除尘器的构造以及原理有了深入了解后，经过反复调整参数对各个结构进行了设计计算，并且对电晕线型式、集尘极板型式等构件进行了选型，最终根据计算结果制得电除尘器的外形图。

关键词：电除尘器；锅炉烟气；大气污染AbstractThe topic of curriculum design for power plant boiler flue gas dust content and other properties to design a reasonable size, performance，stability，and economic ESP．ESP is a dusty gas through a high voltage electric field in the ionization process，so that charged dust particles，and the electric field strength under the action of the dust particles deposited on the pole on the dust particles separated from the dust and gas a dust removal equipment．As the role of the static electricity on the particle is relatively large，so even if the sub-micron particles can effectively capture．In the construction and principles of ESP have a deeper understanding，after repeated adjusted parameters of each structure of design calculations，and the corona wire type，type of dust collection plate for a selection of other components，according to final results obtained ESP outline．Keywords：Electrical precipitator；Boiler flue gas；Atmospheric pollution目录第一章设计概述 (1)1.1 设计原则及相关标准 (1)1.1.1 设计原则 (1)1.1.2 除尘设计的相关标准 (1)1.2 设计内容及要求 (1)1.2.1 设计内容 (1)1.2.2 设计要求 (1)1.3 设计原始数据 (1)1.3.1 烟气气体性质 (2)1.3.2 其他参数 (2)第二章电除尘器介绍 (3)2.1 电除尘器的工作原理 (3)2.2 电除尘器的结构及类型 (3)2.2.1 电除尘器的结构 (3)2.2.2 电除尘器的类型 (3)第三章主要设备说明 (5)3.1 电晕极系统 (5)3.1.1 电晕线 (5)3.1.2 电晕线的固定 (5)3.1.3 电晕极的振打装置 (5)3.1.4 绝缘套管 (5)3.1.5 保温箱 (6)3.2 集尘极系统 (6)3.2.1 集尘极板 (6)3.2.2 集尘板的悬挂 (6)3.2.3 集尘极板的清灰装置 (7)3.3 气流分布板 (7)3.4 高压供电设备 (7)3.5 排灰装置 (8)第四章主体结构设计计算 (9)1.1 设计参数 (9)1.2 电除尘器箱体横断面各部分尺寸 (10)1.3 箱体沿气流方向的内壁有关尺寸 (13)1.4 进出气箱的形状及尺寸 (15)1.5 灰斗的有关尺寸 (16)1.6 气流分布板的设计 (17)总结 (19)参考文献 (20)致谢 (21)第一章设计概述1.1 设计原则及相关标准1.1.1 设计原则1．严格执行国家有关环境保护的各项规定，确保排出气体指标达到国家及地方有关污染物排放标准；2．工艺成熟、简单明了，节省投资费用；3．运行费用低，经济性好；4．操作管理方便，自动化程度高；5．避免二次污染，满足安全要求；6．节约占地面积，流程组合和平面布置的设计，充分考虑节约用地。

电除尘器设计课程设计报告学生姓名：班级：学号：时间： 2013 年 5 月 13 日-19 日指导教师：华中科技大学环境科学与工程学院课程设计任务书一、待除尘电厂基本情况某电厂地处东南季风区，四季分明，温暖湿润，春季温暖雨连绵，夏季炎热雨量大，秋季凉爽干燥，冬季低温，少雨雪。

根据当地气象台多年气象资料统计，其特征值如下：累年平均气压：1011.0hPa累年最高气压：1038.9hPa累年最低气压：986.6hPa累年平均气温：17.6 ℃极端最高气温：40.9 ℃极端最低气温：-9.9 ℃厂址处全年北 (N) 风出现频率为20.0%，西北 (NW)风出现频率为 14.7%，西(W)风出现频率13.1%，南 (S) 风出现频率 6.0%，东北 (WE)风出现频率 9.6%，东(E)风出现频率 8.3%，东南 (SE) 风出现频率 8.0%，西南 (SW)风出现频率 7.2%，静风出现频率为 13.1%。

电厂烟气情况：烟气量 Q =500,000 m 3/h （工况 )废气温度 t j=350-400℃t c=330-370℃含尘浓度 C =5-10g/m 3 ( 工况 )煤挥发分 A=26．6％( 烘煤时 )电厂所用煤的组成成分成分SO2 SO3 O2 N2 H2O组成10-12 0.1-0.3 2.7-3 77.6-80 8-9粉尘粒径分布粒径20-25 15-10 10-8 8-6 6-4 4-2 2-1 ＜1 总计平均值17.5 12.5 9 7 5 3 1.5 ＜0.5含量 2.2 4.6 2.6 14.1 27.9 41.3 6.0 1.1 100%粉尘比电阻温度℃21 120 230 300比电阻3×107 9×107 1×107 3.8 ×10 7 Ω·cm二、除尘器设计要求烟气量 Q =500,000 m 3/h （工况 )3出口粉尘浓度： 100mg/m(标准工况 )三、设计参数1、电场风速选择2、确定所需的收尘极面积、间距3、确定电场数4、电晕线选型（给出图纸）5、收尘极板选型（给出图纸）四、电除尘器设计课程设计报告要求1、课程设计文本结构1）课程设计任务书4）致谢2）课程设计目录5）附录3）课程设计正文6）参考文献2、课程设计内容要求根据三中所确定内容，给出设计参数，要求：1）给出设计依据2）给出设计过程3）给出参考文献出处五、基本参考文献[1] 化工设备设计全书《除尘设备设计》科学技术出版社,1989[2]（日）通产省公安害保安局《除尘技术》建筑工业出版社, 1977[3]鞍山矿山设计研究院《除尘设计参考资料》辽宁人民出版社, 1978[4]黎在时 . 《电除尘器的选型安装与运行管理》中国电力版社， 2005[5]黎在时《静电除尘器》 .冶金工业出版社 1993 年 12 月第一版[6] 原永涛《火力发电厂电除尘技术》化学工业出版社2004 年 10 月第 1 版目录第一章引言 (1)第二章电除尘器简介 (2)一、电除尘器特点 (2)二、电除尘器的分类 (3)三、电除尘器的工作原理 (3)第三章电除尘器选型及工艺参数设计 (4)一、主要参数计算 (4)（ 1）电场风速 (4)（ 2）收尘极板的板间距 (4)（ 3）电晕线的线间距(2c) (4)（ 4）粉尘的驱进速度 (5)二、电除尘器主要部件的结构形式 (6)（ 1）集尘板 (6)（ 2）电晕线 (6)（ 3）集尘极及电晕线的振打 (6)（ 4）进气烟箱与出气烟箱 (6)（ 5）气流分布板和槽型板 (6)（ 6）壳体 (7)（ 7）灰斗 (7)（ 8）梁柱的布置形式 (7)（ 9）集尘极与电晕极的配置 (7)（ 10）计算所需的收尘极面积 (8)（ 11）确定电场数 (8)（ 12）烟气量 (8)三、电除尘器各部分尺寸的计算 (9)（ 1）初定电场断面F' (9)（ 2）电场高度h (9)（ 3）电除尘器的通道数N (9)（ 4）电场有效宽度 B 有效 (9)（ 5）实际电场断面F (9)（ 6）电除尘器的内壁宽度B (10)（7）柱间距Lk (10)（ 8）内高H1 (10)（ 9）单电场的长度L (10)（10）电除尘器壳体内壁长LH (10)（ 11）烟气流方向的柱距 (11)（ 12）进气箱进气口面积F0 (11)（ 13）进气箱长度Lz (11)（ 14）气流分布板层数n (11)（ 15）气体分布板开孔率t (12)（ 16）相邻两层多孔板的距离L2 (12)（ 17）进气管出口到达一层多孔板的距离Hp (12)（ 18）保温箱 (12)（ 19）初定除尘效率η (13)（ 20）灰斗排灰量G0 (13)（ 21）比集尘面积f (13)（ 22）单区供电面积Ai (13)（23）供电分区数N1 (14)（ 24）整流器额定电流I (14)致谢 (15)附录 (16)一、 RS电晕线图纸 (16)二、收尘极板图纸 (17)参考文献 (18)第一章引言中国是典型的煤烟型污染国家，烟尘污染问题过去曾经是、现在也还是、未来一段时间内恐怕仍然是制约中国可持续发展战略实施的重大环境问题之一。

目录2 1 绪论 ....................................................................................................................21.1 课程设计的目的......................................................................................1.2设计任务与要求 (2)3 2.设计说明书 ........................................................................................................32.1集气罩的设计..........................................................................................2.1.1设计原则.......................................................................................32.1.2集气罩尺寸参数的确定 (3)2.1.3控制点控制速度v x的确定 (4)2.1.4排风量的确定 (6)2.2 除尘器的选型与设计 (6)2.2.1除尘器类型比选 (6)2.2.2 除尘器的选型 (7)2.3管道、弯头及三通的设计 (8)2.3.1 管道设计原则 (8)2.3.2管道的初步设计 (8)2.3.3管径与管内流速的确定 (9)2.3.4弯头的设计 (10)2.3.5三通的设计计算 (10)2.3.6管段长度的确定 (10)112.4压损平衡设计........................................................................................2.4.1管段压损计算 (11)132.4.2压力校核.....................................................................................2.4.3除尘系统总压力损失 (13)2.5 风机的选择与校核 (14)16 致谢 .....................................................................................................................17 参考文献 .............................................................................................................1 绪论1.1 课程设计的目的课程设计的目的在于进一步巩固和加深课程理论知识，并能结合实践，学以致用。

南京工程学院课程设计说明书（论文）题目石灰石湿法烟气脱硫（喷淋塔）课程名称大气污染控制工程院（系、部）环境工程学院专业环境工程班级环境111学号216110115姓名丁文文起止日期2014-05-26~2013-06-06 指导教师张东平目录前言 (2)第一章设计概论 (3)1.1 设计任务 (3)1.1.1 设计原始资料 (3)1.1.2 设计内容 (4)第二章设计计算 (5)2.1 烟量气、烟尘和二氧化硫浓度的计算 (5)2.1.1 标准状态下理论空气量 (5)2.1.3 标准状态下实际烟气量 (5)2.1.4 标准状态下烟气含尘浓度 (6)2.1.5 标准状态下烟气中二氧化硫浓度的计算 (7)2.1.7石灰石耗量和石膏产量的计算 (8)2.1.9 烟气体积的流量 (9)2.1.10 烟气质量流量 (9)2.1.14 废水流量的计算 (12)2.1.15 工艺水消耗量 (13)2.1.16 石膏脱水 (13)2.1.17 石膏浆液密度计算 (13)2.1.18 旋流器底流密度计算 (13)2.1.19 旋流器顶流密度计算 (14)2.1.22 石灰石浆液供给 (15)2.1.24 石灰石浆液密度 (15)2.1.26 浆液池尺寸设计 (16)2.1.27 滤池箱尺寸设计 (16)2.1.30 吸收塔尺寸的设计 (17)2.1.30.1循环浆液流量 (17)2.1.31 喷淋层设计 (20)2.1.32 烟道尺寸设计 (22)2.1.34 增压风机总压损 (23)2.1.36 三台循环泵轴功率计算 (23)2.1.37 电机参数 (24)第三章总结与致谢 (25)主要参考文献 (26)前言我国是世界上最大的煤炭消费国，煤炭占一次能源消费总量的70%左右。

随着经济的迅猛发展，电力需求日益增加，煤炭消耗量亦迅速攀升，连续多年二氧化硫年排放量居世界首位。

二氧化硫形成的酸雨覆盖了40%以上的国土面积，全国50%以上的城市遭受酸雨的影响，其中尤以西南、华中、华南、福建、上海、山东、山西等地区更为严重。

【前言】人类不仅能适应自然环境，而且还能开发利用自然资源，改造自然环境。

随着人们生活水平的日益提高，工农业排放大量的有毒有害物质，由此产生了对环境有危害的固体废物、污水、废气等。

大气污染随着产业革命的兴起，现代工业的发展，城市人口密集，煤炭和石油燃料的迅猛增长产生的，目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。

而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响，大气污染已经直接影响到人们的身体健康。

大气污染物只要分为颗粒态污染物和气太污染物。

贵州省拥有丰富的煤炭资源，因此燃煤在工业与生活中均占有重要的地位。

由电厂燃煤、锅炉取暖燃煤、生活取暖燃煤等造成的大气颗粒物污染非常严重。

因此对于燃煤烟气除尘系统的优化设计尤为重要。

故我们将用科学的方法选用合适的装置设计脱硫除尘系统。

【关键字】大气污染颗粒物 SO2 袋式除尘器一．设计原始资料1.锅炉设备数量：2台燃煤量：（0.6t/h）空气及烟气参数（标准状况）：空气含水：0.013Kg/m3烟气密度：1.34Kg/m3排烟温度：150o C当地大气压力：98KPa烟气在锅炉出口前阻力：799Pa空气过剩系数：1.4飞灰占煤中不可燃成分比例：0.152.煤的工业及元素分析值：C=0.75。

H=0.04。

O=0.04。

S=0.02。

N=0.01:A=0.14，3、此锅炉大气污染物排放按GB13271-2001中的二类区二时段标准执行：烟尘浓度排放标准（标准状况）200mg/m3SO2浓度排放标准（标准状况）900mg/m34.脱硫除尘系统布置在锅炉房北侧15M内二、除尘设计2.1燃煤锅炉排烟量及烟尘和SO2浓度的计算（1）煤成分分析及计算：以1000g为标准成分质量/g物质的量 /mol产物物质的量/mol消耗O2物质的量表一设计参数值（2）标准状态下理论需氧量为：62.5+0.625+10-1.25=71.875mol/Kg煤标准状态下理论空气量为：71.875×4.78=343.5625m N/Kg煤即：V a o=343.5625×22.4/1000=7.6958m N3/Kg煤（3）标准状态下理论烟气量为：62.5+0.625+(20+0.013×7.6958×1000/18)+(71.875×3.78+0.3571)=335.1696mol/Kg煤即：V fg0=335.1696×22.4/1000=7.5078m N3/Kg煤（4）标准状态下实际烟气量为：V fg=V fg0+V a0(α-1)=8.019+7.5078×(1.4-1)=11.10m N3/Kg煤（5）标准状态下锅炉烟气流量Q；单位：m3/h Q=V fg×设计燃煤量=11.10×600×2=13320m3/h（6）标准状态下烟气含尘浓度：C=m A/V fg=190×0.15×1000/11.1=2568mg/m N3m A─飞灰的质量；V fg─标准状态下实际烟气量(7)标准状态下烟气含SO2浓度计算：C SO2=m SO2/V fg=0.625×64×1000/11.1=3604 mg/m N3m SO2─烟气中二氧化硫的质量；V fg─标准状态下实际烟气量2.2除尘效果：（1）除尘效率：η颗粒=1-C s/C=1-200/2568=0.9221脱硫效率：ηSO2=1-900/3604=0.2503（2）除尘器工作状况工况下的烟气流量Q1=QT s P/(TP s)=13320×(273.15+150)x101.325/(273.15 ) =21335m3/h烟气流速为Q/3600=21335/3600=5.926m3/s 选择：脉冲袋式除尘器、文丘里洗涤器脱硫烟囱：（1）因为资料不足，无法计算。

大气污染控制工程课程设计说明书含计算书一、课题名称DG-120/39 型火电厂锅炉高硫无烟煤烟气氨法脱硫 +袋式除尘系统设计。

二、课题条件大气是人类赖以生存的最基本的环境要素，构成了环境系统中的大气环境子系统。

但随着自然活动，更主要的是人类的生产生活，大气质量下降，污染日益严重。

而工业废气所排放的大量污染物是最主要的原因。

在我国针对工业废气的治理多采用符合我国国情和不同地区特点的先进技术，如：在各项建设中纳入大气污染防治规划与措施，实行“三同时”；由于燃煤是我国大气污染物的主要来源，从节约能源和控制大气污染双重目的出发，积极研究、开发节能、高效、少污染的新型锅炉，等。

但我国治理中存在着工业生产技术落后，资金不足，废气治理设施运转率低、效果差，乡镇企业缺乏规划与管理等问题。

本设计拟解决的关键问题就是锅炉烟气的消烟除尘。

使其排放到大气的烟尘达到国家规定的标准，不致造成环境污染。

设计所需的基础资料如下：1、煤与烟气的性质（1）煤的工业分析值（煤中各元素所含的质量分数）C Y=65% H Y=2% O Y=10% N Y=1% S Y=3% A Y=15% W Y=4% ；V ＝ 8 ％属于高硫无烟煤（2）烟气的性质锅炉型号： DG-120/39 即，锅炉厂制造，蒸发量 120t/h ，出口蒸汽压力 39MPa燃烧方式是沸腾炉，所配发电机组功率 25MW设计耗煤量： 14t/h ；排烟温度： 160℃空气过剩系数＝ 1.1飞灰率＝ 28％烟气在锅炉出口前阻力 960Pa污染物排放按照锅炉大气污染物排放标准中 2 类区新建排污项目执行。

连接锅炉、净化设备及烟囱等净化系统的管道假设长度300m，90°弯头 50 个。

2、处理要求环境空气质量标准GB3095—1996；大气污染物综合排放标准GB16297—1996；锅炉大气污染物排放标准GBl3271-2014 中规定（颗粒物浓度排放标准：50mg/m3；二氧化硫排放标准：300mg/m3）。

前言大气是人类赖以生存的最基本的环境因素，构成了环境系统的大气环境子系统。

一切生命过程，一切动物、植物和微生物都离不开大气。

大气为地球生命的繁衍，人类的发展，提供了理想的环境。

它的状态和变化，时时处处影响到人类的活动与生存。

造成大气污染的原因，既有自然因素又有人为因素，尤其是人为因素，如工业废气、燃烧、汽车尾气和核爆炸等。

随着人类经济活动和生产的迅速发展，在大量消耗能源的同时，也将大量的废气、烟尘物质排入大气，严重影响了大气的质量，特别是在人口稠密的城市和工业区域。

造成大气污染的物质主要有：一氧化碳CO、二氧化硫SO2、一氧化氮NO、臭氧O3以及烟尘、盐粒、花粉、细菌、苞子等。

酸雨对人类产生着最直接、最严重的危害。

形成酸雨的根本原因是燃煤过程向大气中排放大量的硫氧化物等酸辛气体。

我过是以煤为主要能源的国家。

随着国民经济的发展，能源的消耗量逐步上升，大气污染物的排放量相应增加。

而就我国的经济和技术发展就我国的经济和技术发展水平及能源的结构来看，以煤炭为主要能源的状况在今后相当长时间内不会有根本性的改变。

我国的大气污染仍将以煤烟型污染为主。

因此，控制燃煤烟气污染是我国改善大气质量、减少酸雨和SO2危害的关键问题。

目前烟气脱硫除尘一体化装置主要是通过工艺改造和设备优化组合来实现脱硫除尘的目的，很少有人来通过改良脱硫除尘剂的配方来实现这一目的。

假如能够在现有的成熟的高效率脱硫工艺的基础上，在投资成本和运营成本都不高的情况下，通过一些工艺的改良和脱硫药剂的改善来提高其除尘效率，使得该脱硫除尘一体化装置既有良好的脱硫效果，又能获得较高的除尘效率。

这种技术的研制和开发一定会有很好的推广价值，产生良好的社会效益和经济效益。

目录前言第一章总论 (5)1.1 概述 (5)1.2 设计任务书 (6)1.3 设计依据和原则 (8)第二章除尘系统 (9)除尘技术简介1 机械除尘器 (9)2 袋式除尘器 (10)3 电除尘器 (12)4 湿式除尘器 (13)第三章烟气量烟尘和二氧化硫浓度的计算 (14)3.1烟气量的计算 (14)3.2 烟气含尘浓度的计算 (15)3.3 烟气中二氧化硫浓度的计算 (16)第四章除尘器的选择 (16)4.1 除尘器应达到的除尘效率 (16)4.2工况下的烟气量 (16)第五章脱硫装置的选择 (17)5.1概述 (17)5.2湿式石灰脱硫 (18)第六章确定除尘器、风机和烟囱的位置及管道的布置 (19)6.1各装置及管道布置的原则 (20)6.2管径的确定 (20)6.3烟囱的设计 (21)6.4系统阻力计算 (22)6.5风机和电动机的选择及计算 (25)6.6 系统中烟气温度的变化 (27)第七章设备及系统布置图 (28)7.1设备一览表 (28)7.2通风除尘系统布置图 (28)参考文献 (29)设计小结 (30)第一章总论1.1 概述随着经济和社会的发展，燃煤锅炉排放的二氧化硫严重地污染了我们赖以生存的环境。

大气污染控制工程课程设计班级：姓名：学号：日期大气污染控制工程课程设计[前言]：在目前，大气污染已经变成了一个全球性的问题，主要有温室效应、臭氧层破坏和酸雨。

而大气污染可以说主要是人类活动造成的，大气污染对人体的舒适、健康的危害包括对人体的正常生活和生理的影响。

目前，大气污染已经直接影响到人们的身体健康。

该燃煤电厂的大气污染物主要是颗粒污染物，而且排放量比较大所以必须通过有效的措施来进行处理，以免污染空气，影响人们的健康生活。

[关键字]：大气污染袋式除尘器[正文]：一.设计原始资料1.锅炉设备的主要参数表一锅炉设备的主要参数2.烟气密度（标准状况下）：1.34㎏/3m 空气含水（标准状况下）：0.01296㎏/3m 烟气在锅炉出口的阻力：800Pa排烟中飞灰占煤中不可燃成分的比例：16% 当地大气压；97.86KPa 冬季室外空气温度：-1℃ 空气过剩系数：a=1.43.煤的工业分析值：C=68%；H=4%；S=1%；N=1%；W=6%；A=15%；V=13%4.应用基灰分：13.38%；应用基水分：16.32%；可燃基挥发分：41.98%；应用基低位发热量：16768Kj/kg （由于媒质波动较大，要求除尘器适应性较好）5.按锅炉大气污染排放标准（GB13271-2001）中二类区标准执行 烟尘浓度排放标准（标准状况下）：200㎎/ 3m 二氧化硫排放标准（标准状况下）：900㎎/3m净化系统布置场地在锅炉房北侧15米以内二.设计计算1.燃煤锅炉排烟量及烟尘和二氧化硫浓度的计算⑴标准状态下理论空气量=6.97)/(3kg m式中 C ，H ，S ，O —— 分别代表煤中各元素所含得质量分数 ⑵标准状态下理论烟气量=7.42(kg m /3)式中aQ '—— 标准状态下理论空气量 W-----煤中水分的质量分数 N-----N 元素在煤中的质量分数 (3)标准状态下实际烟气量标准状态下烟气流量Q 应以h m /3计,因此,设计耗煤量⨯=s Q Q=10.25×36.4×1000 =373100(h m /3) 式中a-----空气过量系数s Q '------标准状态下理论烟气量,kg m /3aQ '------标准状态下理论空气量,kg m /3 (4)烟气含尘浓度式中sh d -------排烟中飞灰占煤中不可燃成分的质量分数 A -------煤中不可燃成分的含量s Q ------标准状态下实际烟气量, (kg m /3) (5)标准状态下烟气中二氧化硫浓度的计算 式中S------煤中硫的质量分数s Q ------标准状态下燃煤产生的实际烟气量,(kg m /3)2.除尘器的选择(1)除尘效率=91.45%式中C------标准状态下烟气含尘浓度, 3/mmgs C ------标准状态下锅炉烟尘排放标准中规定值, 3/m mg(2)除尘器的选择工作状况下烟气流量 )h /m (TT Q Q 3'=' =578100)h /m (3式中Q-----标准状态下烟气流量,)h /m (3T '-----工况下烟气温度,KT------标准状态下温度,273K则烟气流速为 )/(160360057810036003s m Q =='所以采用脉冲喷吹袋式除尘器 阻力选择Pa 981-11703.确定除尘器，风机，烟囱的位置及管道布置。

大气污染控制工程课程设计(除尘器的设计)[2]大气污染控制工程课程设计 - 除尘器的设计一、引言大气污染是当今社会面临的严重问题之一。

危险的颗粒物和污染物会对人类健康和环境造成很大危害。

因此，采取有效的大气污染控制措施尤为重要。

除尘器作为大气污染控制中的主要设备之一，具有去除颗粒物和污染物，净化大气的功能，因此其设计和性能优化非常重要。

本次课程设计旨在设计一个高效的除尘器，以去除工业排放中的颗粒物。

二、设计目标本次设计的目标是设计一个性能高效、操作方便、成本适中的除尘器，以满足工业排放中颗粒物的去除要求。

设计要求如下：1. 最大去除率达到95%以上。

2. 设备运行稳定，具有较长的使用寿命。

3. 对操作人员友好，易于维护和清洁。

4. 设计和制造成本要合理。

三、设计步骤1. 参数选择根据工业排放中颗粒物的特性，确定设计所需的参数。

包括颗粒物浓度、粒径、密度、流速等。

2. 过滤材料选择根据设计参数，选择合适的过滤材料。

可以选择布袋过滤器、电除尘器、湿式除尘器等多种形式的滤料。

3. 设计滤袋结构根据过滤材料的特点和设计要求，设计滤袋的结构。

包括滤袋的材料、尺寸、排列方式等。

4. 设计气流分布根据设计参数和滤袋结构，确定气流在除尘器内的分布。

通过合理的气流设计，确保所有颗粒物都能被有效捕获。

5. 选型和设计辅助系统根据设计的除尘器要求，选型和设计相应的辅助系统，如压缩空气系统、清灰系统等。

6. 设计控制系统根据设计的除尘器要求，设计相应的控制系统。

可以选择自动控制系统，实现自动监测和控制。

四、设计计算与验证在完成以上设计步骤后，进行计算和验证。

包括气流计算、压力损失计算、滤袋清洁间隔计算等。

确保设计的除尘器符合设计要求，并能实际应用。

五、结论本次设计的除尘器能够有效去除工业排放中的颗粒物。

通过合理的滤袋结构和气流分布设计，可以达到高效的除尘效果。

此外，辅助系统和控制系统的设计，可以提高设备的运行稳定性和操作方便性。

大气污染控制工程课程设计(旋风除尘器)目录大气污染治理课程设计任务书一、设计题目：旋风除尘器的设计二、设计内容：三、设计要求：四、课程设计的配套教材及参考资料旋风除尘器设计说明书一、课程设计题目二、课程设计的目的三、课程设计的内容四、旋风除尘器的特点及选用注意事项五、旋风除尘器的结构和除尘机理及除尘效率影响因素六、旋风除尘器型号选择七、XCX旋风除尘器设计计算八、结束语大气污染治理课程设计任务书班级：----------- 姓名：----- 学号：-----------一、设计题目：旋风除尘器的设计二、设计内容：一个焦炉装煤车在装煤过程中形成尘源。

通过管道接入地面除尘系统，经过旋风除尘器除尘后外排。

主要设计参数：（1）处理风量为（3800）m3/h。

烟气温度约50℃。

（2）除尘器入口含尘质量浓度为（30）g/m3。

（3）除尘器入口含尘气流速度（23）m/s。

根据上述参数完成旋风除尘器的设计计算及图纸绘制。

三、设计要求：（1）设计说明书主要内容：封面、目录、设计任务书、除尘器的选择理由及其结构和工作原理、除尘器的设计与计算、结语。

（2）图纸A3号图纸，完成除尘器结构示意图和除尘器剖面图，标出设备尺寸。

（3）设计时间：贵州大学2008～2009年度第一学期第19周（4）设计计算说明书和图纸均鼓励采用计算机制作。

四、课程设计的配套教材及参考资料[1]郝吉明，马广大等编著.《大气污染控制工程》，北京：高等教育出版社.2002[2]Noel de Nevers主编.《大气污染控制工程》 (影印版) (第2版). 北京：清华大学出版社.2000[3]刘景良主编.《大气污染控制工程》，北京：中国轻工业出版社.2002[4]粱丽明，彭林著.《城市大气有机物污染》，北京：煤炭工业出版社.2000[5]赵毅，李守信主编.《有害气体控制工程》，北京：化学工业出版社.2001[6]林肇信主编. 《大气污染控制工程》北京：高等教育出版社.1991旋风除尘器设计说明书一、课程设计题目旋风除尘器的设计二、课程设计的目的通过《大气污染控制工程》课程设计，巩固学习成果，加深对《大气污染控制工程》课程的学习与理解，使学生应用规范、手册与文献资料，进一步掌握设计原则、方法步骤，达到巩固、消化课程的主要内容，锻炼独立工作能力，对旋风除尘器的外形结构、管道系统及总体规划做到一般的技术设计深度，绘制旋风除尘器的结构图（包括：正视图、俯视图、剖面图），掌握旋风除尘器的设计方法，培养和提高计算能力、设计和绘图水平。
