高强钢和超高强度钢定义

所有高强度钢和先进高强度钢性能所有高强度钢和先进高强度钢性能汇总1、“超高强度钢”的定义是相对于时代要求的技术进步程度而在变化的。

一般讲，屈服强度在1 370MPa(140 kgf/mm2)以上，抗拉强度在1 620 MPa(165 kgf/mm2)以上的合金钢称超高强度钢。

分类按其合金化程度和显微组织分为低合金中碳马氏体强化超高强度钢、中合金中碳二次沉淀硬化型超高强度钢、高合金中碳Ni—Co型超高强度钢、超低碳马氏体时效硬化型超高强度钢、半奥氏体沉淀硬化型不锈钢等。

低合金低合金中碳马氏体强化型超高强度钢(MART)是在低合金调质钢的基础上发展起来的，合金元素总量一般不超过6%。

主要牌号包括传统的镍铬钼调质钢4340(40CrNiMo)，碳含量0.45%的镍铬钼钒钢D6AC(45 CrNiMoV)，碳含量0.30%的铬锰硅镍钢(30CrMnSiNi2A)，在4340钢基础上通过加入硅(1.6%)和钒(0.1%)而研制成的300M 钢(43CrNiSiMoV)以及不含镍的硅锰钼钒或硅锰铬钼钒等。

通过真空熔炼降低钢中杂质元素含量，改善钢的横向塑性和韧性，由于钢中合金元素含量较低，成本低，生产工艺简单，广泛用于飞机大梁、起落架、发动机轴、高强度螺栓、固体火箭发动机壳体和化工高压容器等。

中合金中合金中碳二次沉淀硬化型超高强度钢是从5%Cr型模具钢移而来的。

由于它在高温回火状态下有很高的强度和较满意的塑性和韧性，抗热性好，组织稳定，用于飞机起落架、火箭壳体等。

典型钢种为H11和H13等。

其主要成分为：C 0.32%--0.45%;Cr 4.75%--5.5%;Mo 1.1%--1.75%;Si 0.8%--1.2%。

高合金高合金中碳Ni—Co(9Ni--4Co--××)型超高强度钢，是在具有高韧性、低脆性转变温度的9%Ni型低温钢的基础上发展起来的。

在9%Ni钢中添加钻是为了提高钢的Ms(马氏体转变)温度，减少钢中的残余奥氏体，同时，钻在镍钢中起固溶强化作用，还通过加钻来获得钢的自回火特性，从而使这类钢具有优良的焊接性能。

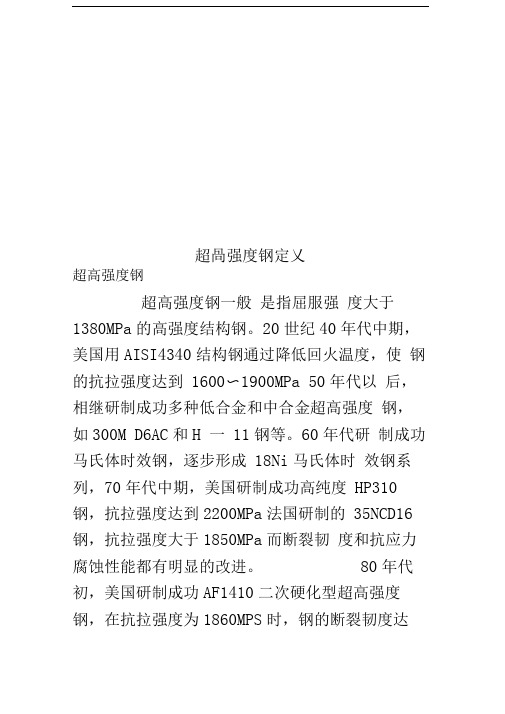

超咼强度钢定乂超高强度钢超高强度钢一般是指屈服强度大于1380MPa的高强度结构钢。

20世纪40年代中期，美国用AISI4340结构钢通过降低回火温度，使钢的抗拉强度达到1600〜1900MPa 50年代以后，相继研制成功多种低合金和中合金超高强度钢，如300M D6AC和H 一11钢等。

60年代研制成功马氏体时效钢，逐步形成18Ni马氏体时效钢系列，70年代中期，美国研制成功高纯度HP310钢，抗拉强度达到2200MPa法国研制的35NCD16钢，抗拉强度大于1850MPa而断裂韧度和抗应力腐蚀性能都有明显的改进。

80年代初，美国研制成功AF1410二次硬化型超高强度钢，在抗拉强度为1860MPS时，钢的断裂韧度达到160 MP a m以上，AF1410钢是目前航空和航天工业部门正在推广应用的一种新材料。

中国于50年代初研制成功30CrMnSiNi2A超高强度钢，抗拉强度为1700MPa 70年代初，结合中国资源条件，研制成功32Si2M n2MoVA和40CrMnSiMoVA(G(一4)钢。

1980 年以来，从国外引进新技术，采用真空冶炼新工艺，先后研制成功45CrNiMoVA (D6AC)、34Si2MnCrMoVA(406A) 、35CrNi4MoA、40CrNi2Si2MoVA(300M) 和18Ni马氏体时效钢，成功地用于制做飞机起落架、固体燃料火箭发动机壳体和浓缩铀离心机简体等。

目前超高强度钢已形成不同强度级别系列，在国防工业和经济建设中发挥着重要的作用。

现在，以改变合金成分提高超高强度钢的强度和韧性已很困难。

发展超高强度钢的主要方向是开发新工艺、新技术，提高冶金质量，如采用真空冶炼技术，最大限度降低钢中气体和杂质元素含量，研制超纯净超高强度钢；通过多向锻造和形变热处理，改变钢的组织结构和细化晶粒尺寸，从而提高钢的强度和韧性，例如正在发展的相变诱发塑性钢(TRIP钢)等。

超高强度钢的合金成分、组织和特性(1)中碳低合金超高强度钢此类钢是通过淬火和回火处理获得较高的强度和韧性，钢的强度主要取决于钢中马氏体的固溶碳浓度。

常见车身钢材的种类车身钢材是指用于汽车车身的金属材料。

由于不同部位对材料的要求不同，因此车身钢材也有多种不同的种类。

下面将介绍几种常见的车身钢材。

1. 高强度钢高强度钢是一种具有较高屈服强度和抗拉强度的钢材。

在汽车制造中，高强度钢被广泛应用于车身结构的关键部位，如车顶、车门、底盘等。

高强度钢可以提高汽车的结构强度和刚度，同时减轻车身重量，提高燃油经济性和碰撞安全性能。

2. 超高强度钢超高强度钢是一种具有更高屈服强度和抗拉强度的钢材。

它通常用于汽车车身的保护部位，如车身柱、侧门梁等。

超高强度钢的使用可以提高汽车的抗碰撞能力，保护车内乘员的安全。

3. 不锈钢不锈钢是一种具有耐腐蚀性能的钢材。

在汽车制造中，不锈钢常用于外部装饰件、排气系统和零部件等。

不锈钢不容易生锈，能够保持车身的美观和耐用性。

4. 钢铝复合材料钢铝复合材料是由钢与铝两种金属材料通过冷轧、热轧等工艺复合而成的一种材料。

在汽车制造中，钢铝复合材料常用于车身结构的关键部位，如车顶、车门等。

钢铝复合材料既具有钢材的高强度和刚度，又具有铝材的轻量化特点，能够在保证车身强度的同时减轻车身重量。

5. 镀锌钢板镀锌钢板是一种将钢板表面镀上一层锌的材料。

在汽车制造中，镀锌钢板常用于车身的防腐处理。

镀锌钢板具有良好的防腐性能，能够延长车身的使用寿命。

6. 硅钢硅钢是一种具有高硬度和低磁导率的钢材。

在汽车制造中，硅钢常用于汽车发动机的磁性材料。

硅钢能够降低发动机的磁滞损耗，提高发动机的能效和动力性能。

7. 高铝钢高铝钢是一种含铝量较高的钢材。

在汽车制造中，高铝钢常用于车身结构的关键部位，如车顶、车门等。

高铝钢具有良好的抗腐蚀性能和可焊性，能够提高车身的耐久性和安全性能。

总结：车身钢材的种类有很多，每种材料都有其特定的应用领域和优势。

通过合理选择和使用车身钢材，可以提高汽车的结构强度、降低车身重量、提高燃油经济性和碰撞安全性能。

未来随着科技的进步，车身钢材将不断创新和发展，为汽车行业带来更多的可能性。

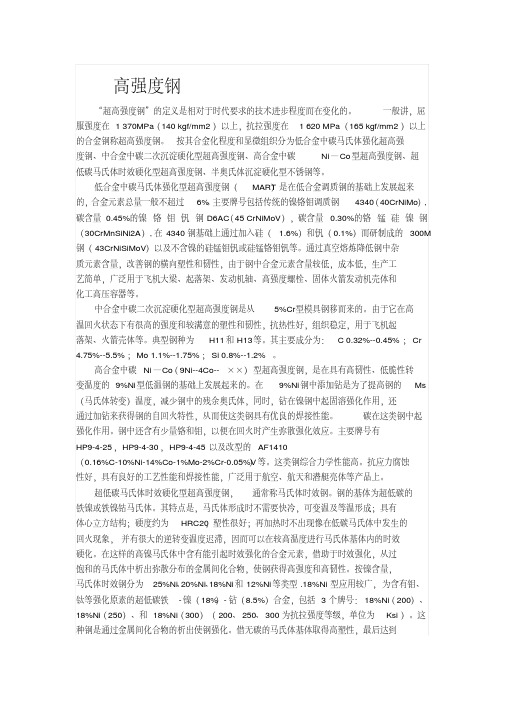

高强度钢“超高强度钢”的定义是相对于时代要求的技术进步程度而在变化的。

一般讲，屈服强度在 1 370MPa（140 kgf/mm2）以上，抗拉强度在 1 620 MPa（165 kgf/mm2）以上的合金钢称超高强度钢。

按其合金化程度和显微组织分为低合金中碳马氏体强化超高强度钢、中合金中碳二次沉淀硬化型超高强度钢、高合金中碳Ni—Co型超高强度钢、超低碳马氏体时效硬化型超高强度钢、半奥氏体沉淀硬化型不锈钢等。

低合金中碳马氏体强化型超高强度钢（MART）是在低合金调质钢的基础上发展起来的，合金元素总量一般不超过6%。

主要牌号包括传统的镍铬钼调质钢4340（40CrNiMo）,碳含量0.45%的镍铬钼钒钢D6AC（45 CrNiMoV），碳含量0.30%的铬锰硅镍钢（30CrMnSiNi2A）,在4340钢基础上通过加入硅（ 1.6%）和钒（0.1%）而研制成的300M 钢（43CrNiSiMoV）以及不含镍的硅锰钼钒或硅锰铬钼钒等。

通过真空熔炼降低钢中杂质元素含量，改善钢的横向塑性和韧性，由于钢中合金元素含量较低，成本低，生产工艺简单，广泛用于飞机大梁、起落架、发动机轴、高强度螺栓、固体火箭发动机壳体和化工高压容器等。

中合金中碳二次沉淀硬化型超高强度钢是从5%Cr型模具钢移而来的。

由于它在高温回火状态下有很高的强度和较满意的塑性和韧性，抗热性好，组织稳定，用于飞机起落架、火箭壳体等。

典型钢种为H11和H13等。

其主要成分为： C 0.32%--0.45%；Cr 4.75%--5.5%；Mo 1.1%--1.75%；Si 0.8%--1.2%。

高合金中碳Ni—Co（9Ni--4Co--××）型超高强度钢，是在具有高韧性、低脆性转变温度的9%Ni型低温钢的基础上发展起来的。

在9%Ni钢中添加钻是为了提高钢的Ms （马氏体转变）温度，减少钢中的残余奥氏体，同时，钻在镍钢中起固溶强化作用，还通过加钻来获得钢的自回火特性，从而使这类钢具有优良的焊接性能。

高强度钢的定义和分类介绍如下：1.定义：高强度钢是相对于时代要求的技术进步程度而在变化的。

一般讲，屈服强度在1370 MPa(140kgf/mm2)以上，抗拉强度在1620 MPa(165kgf/mm2)以上的合金钢称超高强度钢。

2.分类：低合金超高强度钢：是由调质结构钢发展起来的，含碳量一般在0.3～0.5%，合金元素总含量小于5%，其作用是保证钢的淬透性，提高马氏体的抗回火稳定性和抑制奥氏体晶粒长大，细化钢的显微组织。

常用元素有镍、铬、硅、锰、钼、钒等。

通常在淬火和低温回火状态下使用，显微组织为回火板条马氏体，具有较高的强度和韧性。

如采用等温淬火工艺，可获得下贝氏体组织或下贝氏体与马氏体的混合组织，也可改善韧性。

这类钢合金元素含量低，成本低，生产工艺简单，广泛用于制造飞机大梁、起落架构件、发动机轴、高强度螺栓、固体火箭发动机壳体和化工高压容器等。

中合金超高强度钢：热作模具钢的改型钢，典型钢种有4Cr5MoSiV钢。

这类钢的含碳量约0.4%，合金元素总含量约8%，具有较高的淬透性，一般零件经高温奥氏体化后，空冷即可获得马氏体组织，500～550℃回火时，由于碳化物沉淀产生二次硬化效应，而达到较高的强度。

这类钢的特点是回火稳定性高，在500℃左右条件下使用，仍有较高的强度，一般用于制造飞机发动机零件。

高合金超高强度钢：马氏体时效钢典型钢种有18Ni 马氏体时效钢，含碳小于0.03%，镍约18%，钴8%。

根据钼和钛含量不同，钢的屈服强度分别可达到140、175和210kgf/mm²。

从820～840℃固溶处理冷却到室温时，转变成微碳Fe-Ni马氏体组织，其韧性较Fe-C马氏体为高，通过450～480℃时效，析出部分共格金属间化合物相（Ni3Ti、Ni3Mo），达到较高的强度。

钢材的强度等级是指钢材的抗拉强度和屈服强度。

根据不同的标准和国家，钢材的强度等级可能有所不同。

在国际上常用的标准中，钢材强度等级分为多个等级，如美国ASTM标准和欧洲EN标准中，钢材的强度等级主要有：
•S（Structural）级：构造钢。

•A（Atmospheric Corrosion Resistant）级：抗大气腐蚀钢。

•B（Low and Intermediate Tensile Strength）级：低和中等抗拉强度钢。

•C（High Strength Low Alloy）级：高强度低合金钢。

在中国，钢材的强度等级根据GB/T 228.1-2010标准分为4级：
•普通结构钢: Q235,Q255,Q275
•高强度结构钢:Q345,Q390,Q420
•低合金高强度钢:Q460,Q500,Q550
•超高强度钢:Q690
这些等级是根据钢材的抗拉强度和屈服强度来进行分级的，通常越高的等级表示钢材的强度越高。

高强钢筋介绍一、高强钢筋是啥呀嗨，宝子们！今天咱们来唠唠高强钢筋。

高强钢筋呢，就是那种强度特别高的钢筋啦。

你想啊，在建筑里，那可是要撑起好多重量的，普通钢筋可能就有点“弱鸡”，高强钢筋就不一样啦，它就像大力水手吃了菠菜一样，特别厉害。

它的材质和普通钢筋也有点不同哦。

高强钢筋在制作的时候，加了一些特殊的东西进去，就像是给它加了个“强化剂”。

这样做出来的钢筋，在抗拉强度、屈服强度这些方面都超级棒。

而且哦，高强钢筋的使用还能让建筑更加安全可靠呢。

就像我们住的房子，如果用了高强钢筋，那在遇到大风、地震这些自然灾害的时候，就更能扛得住啦。

二、高强钢筋的优点1. 节省材料因为高强钢筋强度高嘛，所以在达到同样的强度要求时，就不需要像普通钢筋那样用那么多啦。

这就好比你要搬一堆东西，一个大力士可能一次就搬完了，不需要很多小力气的人来来回回好多趟。

这样就节省了钢材的使用量，对资源也是一种节约呢。

2. 提高建筑性能高强钢筋用在建筑里，就像是给建筑的骨架打了一针“强心剂”。

它能让建筑的结构更加稳固，不容易变形。

比如说那些高楼大厦，如果用高强钢筋，就不会轻易地被风吹得摇摇晃晃啦。

3. 经济效益好一方面节省了材料成本，另一方面因为建筑性能提高了，建筑的使用寿命可能也会变长，这样算下来，从整个建筑的生命周期来看，能省下不少钱呢。

三、高强钢筋的应用高强钢筋在很多建筑里都有应用哦。

像那些大型的商业建筑，比如商场、写字楼之类的，用高强钢筋就特别合适。

还有一些基础设施建设，比如桥梁呀，高铁的轨道呀，高强钢筋都在发挥着它的大作用呢。

因为这些地方对结构的强度要求都很高，普通钢筋可能就满足不了啦。

在住宅建设里，现在也越来越多地使用高强钢筋啦。

毕竟大家都希望自己住的房子既安全又舒适嘛。

高强钢筋就能满足这个要求，让我们的家更加坚固。

高强度钢的概念
一、引言
高强度钢是一种具有优异力学性能的钢材，广泛应用于建筑、汽车、航空航天、船舶等各个领域。

本文档旨在介绍高强度钢的概念，包括抗拉强度、屈服强度、韧性、耐腐蚀性以及加工性能等方面。

二、抗拉强度
抗拉强度是高强度钢的主要力学性能指标之一，它表示钢材在拉伸过程中所能承受的最大拉力。

高强度钢的抗拉强度通常高于普通钢材，能够承受更大的拉伸应力。

三、屈服强度
屈服强度是钢材在受力过程中发生屈服现象时的应力值。

高强度钢的屈服强度也高于普通钢材，能够承受更大的变形和应力。

四、韧性
韧性是钢材在冲击或变形过程中吸收能量的能力。

高强度钢具有良好的韧性，能够承受大的变形和冲击而不发生断裂。

五、耐腐蚀性
高强度钢通常具有较好的耐腐蚀性，能够抵抗大气、海水等环境中的腐蚀介质。

这主要得益于钢材表面的氧化膜和内部合金元素的防腐作用。

六、加工性能
高强度钢的加工性能较好，易于进行切割、弯曲、焊接等加工操作。

同时，高强度钢还具有良好的可焊性和可塑性，能够满足各种复杂形状的加工需求。

七、结论
高强度钢具有优异的力学性能和良好的耐腐蚀性，广泛应用于各个领域。

在选择和使用高强度钢时，需要根据具体的应用场景和需求，综合考虑其抗拉强度、屈服强度、韧性、耐腐蚀性以及加工性能等因素。
