下载文档原格式
高强钢和超高强度钢的定义及特点1. 引言高强钢和超高强度钢是现代材料科学和工程领域中的两个重要概念。
随着工业技术的不断发展，对材料强度和性能的要求也越来越高。
高强钢和超高强度钢以其卓越的力学性能和广泛的应用领域而备受关注。
本文将对高强钢和超高强度钢的定义、特点和应用进行详细介绍。
2. 高强钢的定义和特点高强钢是指抗拉强度大于等于540MPa的钢材。
相对于普通碳素钢，高强钢具有以下特点：2.1 强度高高强钢的抗拉强度大于等于540MPa，远高于普通碳素钢的抗拉强度。
这使得高强钢在承受大的外力时能够更好地抵抗变形和破坏，提高了结构的安全性和可靠性。
2.2 韧性好高强钢不仅具有高强度，而且具有较好的韧性。
在承受外力时，高强钢能够发生一定程度的塑性变形，从而吸收外力的冲击能量，减少结构的破坏。
这使得高强钢在工程结构中能够更好地应对地震、风载等复杂环境的作用。
2.3 可焊接性好高强钢通常具有良好的可焊接性，可以通过常规的焊接工艺进行连接。
这使得高强钢在工程施工中更加方便快捷，降低了施工难度和成本。
2.4 重量轻相对于普通碳素钢，高强钢的强度更高，但密度相对较低，因此具有较轻的重量。
这使得高强钢在汽车、航空航天等领域得到广泛应用，可以减轻结构自重，提高载荷能力和燃油效率。
3. 超高强度钢的定义和特点超高强度钢是指抗拉强度大于等于980MPa的钢材。
相对于高强钢，超高强度钢具有以下特点：3.1 极高的强度超高强度钢的抗拉强度远远超过普通钢材，达到甚至超过980MPa。
这使得超高强度钢在工程中可以承受更大的荷载，应用于更为苛刻的环境中。
3.2 卓越的韧性超高强度钢在具有极高强度的同时，韧性也相对较好。
这是通过合理的化学成分设计和热处理工艺实现的。
超高强度钢能够在承受外力时发生较大的塑性变形，从而吸收更多的冲击能量，提高结构的抗震性能。
3.3 优异的耐蚀性超高强度钢通常具有良好的耐蚀性，能够在恶劣的环境中长期使用而不受腐蚀的影响。

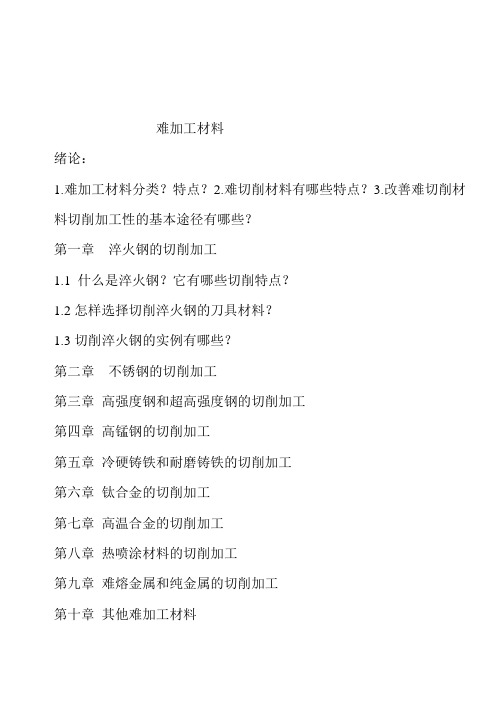

难加工材料绪论：1.难加工材料分类？特点？2.难切削材料有哪些特点？3.改善难切削材料切削加工性的基本途径有哪些？第一章淬火钢的切削加工1.1 什么是淬火钢？它有哪些切削特点？1.2怎样选择切削淬火钢的刀具材料？1.3切削淬火钢的实例有哪些？第二章不锈钢的切削加工第三章高强度钢和超高强度钢的切削加工第四章高锰钢的切削加工第五章冷硬铸铁和耐磨铸铁的切削加工第六章钛合金的切削加工第七章高温合金的切削加工第八章热喷涂材料的切削加工第九章难熔金属和纯金属的切削加工第十章其他难加工材料绪论：1.难切削材料分哪几类？各有什么特点？难加工材料，科学地说，就是切削加工性差的材料，即硬度>HB250,强度σb>1000MPa，延伸率>80%，冲击值αK>0.98MJ/m2,导热系数K<41.8W（m·K）。
难加工材料种类很多，从金属到非金属材料的范围也很广泛，初步可分为以下八大类：（1）微观高硬度材料：如玻璃钢、岩石、可加工陶瓷、碳棒、碳纤维、各种塑料、胶木、树脂、合成材料、硅橡胶、铸铁等。
这类材料的特点是含有硬质点相，其中有的研磨性很强。
由于这些材料的耐磨性很好，切削时起磨料作用，故刀具主要承受磨料磨损，在高速切削时也同时伴随着物理、化学磨损。
（2）宏观高硬度材料：如淬火钢、硬质合金、陶瓷、冷硬铸铁、合金铸铁、喷涂材料（镍基、钴基）等。
这类材料的主要特点是硬度高。
切削这类材料时，由于切削力大，切削温度高，刀具主要是磨料磨损和崩刃。
（3）加工时硬化倾向严重的材料，如不锈钢、高锰钢、耐热钢、高温合金等。
这类材料的塑性高、韧性好、强度高，强化系数高。
切削加工时的切削表面和已加工表面硬化现象严重。
由于这类材料的强度高，导热系数低，切削温度高，切削力大，刀具主要承受磨料磨损、粘结磨损和热烈磨损。
（4）切削温度高的材料：如合成树脂、木材、硬质橡胶、石棉、酚醛塑料、高温合金、钛合金等。

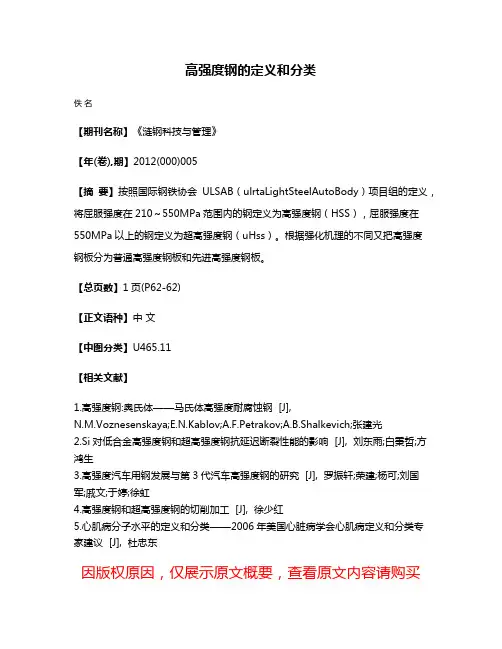

高强度钢的定义和分类
佚名
【期刊名称】《涟钢科技与管理》
【年(卷),期】2012(000)005
【摘要】按照国际钢铁协会ULSAB（ulrtaLightSteelAutoBody）项目组的定义，将屈服强度在210～550MPa范围内的钢定义为高强度钢（HSS），屈服强度在550MPa以上的钢定义为超高强度钢（uHss）。
根据强化机理的不同又把高强度
钢板分为普通高强度钢板和先进高强度钢板。
【总页数】1页(P62-62)
【正文语种】中文
【中图分类】U465.11
【相关文献】
1.高强度钢:奥氏体——马氏体高强度耐腐蚀钢 [J],
N.M.Voznesenskaya;E.N.Kablov;A.F.Petrakov;A.B.Shalkevich;张建光
2.Si对低合金高强度钢和超高强度钢抗延迟断裂性能的影响 [J], 刘东雨;白秉哲;方鸿生
3.高强度汽车用钢发展与第3代汽车高强度钢的研究 [J], 罗振轩;荣建;杨可;刘国军;戚文;于婷;徐虹
4.高强度钢和超高强度钢的切削加工 [J], 徐少红
5.心肌病分子水平的定义和分类——2006年美国心脏病学会心肌病定义和分类专家建议 [J], 杜忠东
因版权原因，仅展示原文概要，查看原文内容请购买。
高强度钢的概念
一、引言
高强度钢是一种具有优异力学性能的钢材，广泛应用于建筑、汽车、航空航天、船舶等各个领域。
本文档旨在介绍高强度钢的概念，包括抗拉强度、屈服强度、韧性、耐腐蚀性以及加工性能等方面。
二、抗拉强度
抗拉强度是高强度钢的主要力学性能指标之一，它表示钢材在拉伸过程中所能承受的最大拉力。
高强度钢的抗拉强度通常高于普通钢材，能够承受更大的拉伸应力。
三、屈服强度
屈服强度是钢材在受力过程中发生屈服现象时的应力值。
高强度钢的屈服强度也高于普通钢材，能够承受更大的变形和应力。
四、韧性
韧性是钢材在冲击或变形过程中吸收能量的能力。
高强度钢具有良好的韧性，能够承受大的变形和冲击而不发生断裂。
五、耐腐蚀性
高强度钢通常具有较好的耐腐蚀性，能够抵抗大气、海水等环境中的腐蚀介质。
这主要得益于钢材表面的氧化膜和内部合金元素的防腐作用。
六、加工性能
高强度钢的加工性能较好，易于进行切割、弯曲、焊接等加工操作。
同时，高强度钢还具有良好的可焊性和可塑性，能够满足各种复杂形状的加工需求。
七、结论
高强度钢具有优异的力学性能和良好的耐腐蚀性，广泛应用于各个领域。
在选择和使用高强度钢时，需要根据具体的应用场景和需求，综合考虑其抗拉强度、屈服强度、韧性、耐腐蚀性以及加工性能等因素。

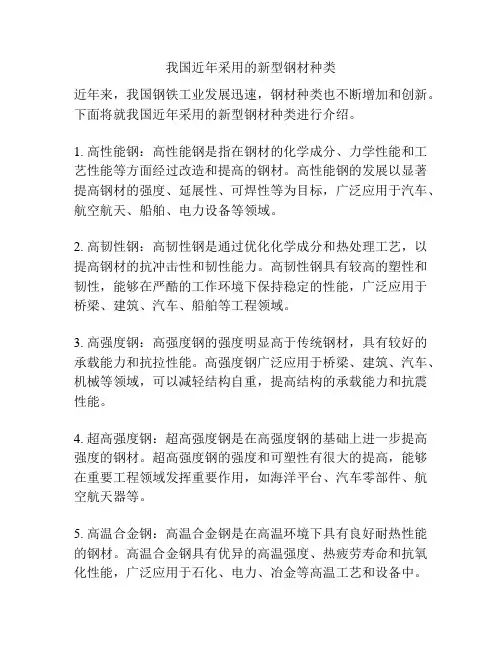

我国近年采用的新型钢材种类近年来，我国钢铁工业发展迅速，钢材种类也不断增加和创新。
下面将就我国近年采用的新型钢材种类进行介绍。
1. 高性能钢：高性能钢是指在钢材的化学成分、力学性能和工艺性能等方面经过改造和提高的钢材。
高性能钢的发展以显著提高钢材的强度、延展性、可焊性等为目标，广泛应用于汽车、航空航天、船舶、电力设备等领域。
2. 高韧性钢：高韧性钢是通过优化化学成分和热处理工艺，以提高钢材的抗冲击性和韧性能力。
高韧性钢具有较高的塑性和韧性，能够在严酷的工作环境下保持稳定的性能，广泛应用于桥梁、建筑、汽车、船舶等工程领域。
3. 高强度钢：高强度钢的强度明显高于传统钢材，具有较好的承载能力和抗拉性能。
高强度钢广泛应用于桥梁、建筑、汽车、机械等领域，可以减轻结构自重，提高结构的承载能力和抗震性能。
4. 超高强度钢：超高强度钢是在高强度钢的基础上进一步提高强度的钢材。
超高强度钢的强度和可塑性有很大的提高，能够在重要工程领域发挥重要作用，如海洋平台、汽车零部件、航空航天器等。
5. 高温合金钢：高温合金钢是在高温环境下具有良好耐热性能的钢材。
高温合金钢具有优异的高温强度、热疲劳寿命和抗氧化性能，广泛应用于石化、电力、冶金等高温工艺和设备中。
6. 不锈钢：不锈钢是一种具有耐腐蚀性和美观性的钢材。
不锈钢的主要成分是铬，能够形成致密的氧化膜，防止钢材被氧化，具有较强的抗腐蚀能力。
不锈钢广泛应用于厨具、建筑装饰、医疗器械等领域。
7. 弹性形变能降低型钢：弹性形变能降低型钢是通过优化化学成分和热处理工艺，以降低钢材的弹性形变能，提高钢材的抗冲击性能。
该钢种广泛应用于运输车辆、军事和安全设备等领域。
8. 硬质合金钢：硬质合金钢是由钢材和硬质合金颗粒混合制成的一种复合材料。
硬质合金钢具有较高的硬度和耐磨性，广泛应用于工具、切割器具等领域。
9. 高速钢：高速钢是一种主要用于切削加工的特种钢种。
高速钢具有较高的硬度、抗磨性和热稳定性，能够在高速切削中保持良好的工作性能。
1制造技术研究超高强度钢薄壁件车削变形控制西安航天动力机械厂 曲中兴 张立武摘要 结合固体火箭发动机超高强度钢薄壁壳体的特点，分析了其在切削加工过程中产生变形的影响因素；重点分析了工件的装夹、切削力、切削温度对加工精度的影响；介绍了应用有限元分析软件研究超高强度薄壁零件变形的基本方法；提出了控制薄壁零件加工变形的方法，即合理选择夹具及装夹方式、刀具的正确选择、减小切削热的影响、合理选择切削用量以及减小切削力等措施。
关键词 超高强度钢 薄壁件 变形 有限元分析 加工精度1 引言火箭发动机为导弹武器提供较大的射程及速度，因此，要求发动机壳体具有强度高、质量轻、耐高压的特点。
D406A 超高强度钢以其较好的综合性能，已逐步取代406、406A 、D6AC 等超高强度钢，成为固体火箭发动机壳体的主导材料。
同时，薄壁结构具有质量轻、用料少、结构紧凑等优点，已经在航天发动机壳体上得到了越来越广泛的应用。
然而，一方面经热处理强化后的D406A 钢，硬度高达48HRC ～52HRC ，抗拉强度大于1620MPa ，切削加工较困难；另一方面薄壁壳体的壁厚尺寸较小，导致零件的强度减弱，刚性差，装夹基准面小，易产生加工变形，精度难以保证，不宜保证加工质量。
目前，加工变形已经成为制约薄壁零件加工的瓶颈问题。
因此，开展超高强度钢薄壁零件的切削加工变形分析，对于提高D406A 超高强度钢发动机壳体的加工质量以及控制加工变形具有重要的指导意义。
2 影响超高强度钢薄壁件变形的因素在切削加工过程中，影响切削变形的因素众多，变形机理复杂，主要包括七大类，如图1所示。
然而，在实际加工过程中，零件的加工精度从根本上取决于工件和刀具在加工过程中相互位置的关系。
在刀具和工件接触过程中，工艺系统会产生各种误差，影响零件的加工精度。
归根结底主要有以下三个方面。
2.1 装夹因素的影响机床夹具是机械加工系统的一个起定位和约束工件作用的子系统。
对于刚性较低的薄壁工件，夹紧力是引起零件变形不可忽视的一个重要因素。
硬质合金刀具材料简介刀具行业是整个机械制造行业的基础产业，其水平高低直接影响一个国家国民经济发展的支柱产业，如汽车工业、家电和航空工业等。
先进的切削工具是实现生产过程优质、高效、低耗必不可少的条件和保证，而先进的切削工具很大程度上又取决于刀具的材料技术。
因此，刀具材料的开发、推广和正确选用是推动制造技术发展进步的重要动力，也是提高产品质量、降低加工成本和提高生产率的重要手段。
一般来讲，刀具的切削性能除了与刀具的材料直接相关外，还与刀具的几何形状和结构相关。
当然，在这些因素中，刀具材料最为重要，它对刀具的耐用度、加工效率、加工质量和加工成本影响极大。
因此，了解刀具材料的性能并正确选用是刀具设计和使用的重要内容之一。
刀具材料的种类较多，主要有高速钢、硬质合金、陶瓷、金刚石和立方氮化硼等，我国目前应用最多的刀具材料是高速钢和硬质合金，下面我们就较常用的硬质合金刀具材料的成分、性能和应用范围作详细介绍。
硬质合金是由高硬度、难熔金属化合物粉末（如WC、TiC、TaC、NbC等高温碳化物）和金属粘结剂（Co、Mo、Ni等）烧结而成的粉末冶金制品。
由于硬质合金成分中含有大量熔点高、硬度高、化学稳定性好的碳化物，因此，硬质合金的硬度、耐磨性和耐热性都很高。
硬质合金的常温硬度一般为89~93HRA,相当于78~82HRC,允许的切削温度高达800℃~1000℃，即使在540℃时其硬度仍保持在77~85HRA,相当于高速钢的常温硬度。
因此，硬质合金的切削性能比高速钢高得多，在相同耐用度情况下，硬质合金允许的切削速度比高速钢高4倍~10倍，切削速度可达100m/min以上，可以切削高速钢刀具切削不了的各类难加工材料如淬硬钢。
但由于其抗弯强度较低（约为高速钢的1/2~1/4）、冲击韧性（约为高速钢的（1/8~1/30）和工艺性差，因此，目前硬质合金材料主要用于刃形简单、无冲击性的非断续切削加工刀具制作中。
当硬质合金中碳化物含量较高时，硬度就高，但抗弯强度就相对较低；当粘结剂含量较高时，则抗弯强度较高，硬度较低。
文献综述报告飞机起落架的焊接工艺专业班级：材料成型及控制工程061班学生姓名：1 研究意义：起落架是供飞机起飞、着陆时在地面上滑跑、滑行停放用的。
起落架系统是飞机的关键部件之一，其工作性能直接影响到飞机起飞、着陆性能与飞行安全。
在现代飞机起落架的各个工作部件中,收放机构在使用中发生失效的概率高达34.4%。
因此,开展起落架收放系统的研究具有重大意义。
1.1飞机起落架的主要任务飞机起落架的三个主要任务：一．把飞机停放在地面。
二．起飞及着陆时提供稳定的支持。
三．着陆时减震。
飞机的飞行性能还是很重要的。
飞机的飞行性能比在地面的性能重要的多。
有人尝试过不使用起落架，直接用机腹在航母甲板上着陆。
很不幸，这个试验暂未完成成功。
我们看到，有各种各样的起落架，每一种都有它自己的优缺点。
实用中，需要根据飞机及外界环境，综合优缺点考虑来进行选择。
在保障安全的前提下，最简单的、最小的、最轻的、最便宜的方案是比较好的选择。
分析现在的飞机，就是按照上面的说法设计起落架的。
如：重量更轻、简洁的结构、更小的阻力、收放式。
2 航空焊接技术的国内外发展现状随着飞机、发动机对减重、提高性能的需要，先进焊接技术将起着越来越重要的作用。
新材料、新结构、新工艺的有机结合，使得焊接技术将成为航空制造领域的主导技术之一，今后的发展应是新的焊接方法扩大应用，传统焊接技术升级换代，建立和完善焊接数据库，推进焊接数字化。
先进焊接技术的发展总是不断地从新科技的成果中获得新的起点。
20世纪初电弧应用于焊接产生了电弧焊，在造船、汽车、桥梁、航空航天等工业，创造出了许多大型焊接结构，使焊接成为一种重要的连接技术。
20世纪中期，电子束、等离子弧、激光束相继问世，高能束连接技术应运而生，其应用如航空发动机的电子束焊接，立即创造出了明显的经济和社会效益。
新型材料的出现对连接技术提出了新的课题，成为其发展的重要推动力。
许多新材料，如耐热合金、钛合金、陶瓷、金属基/陶瓷基/树脂基/碳－碳复合材料等的连接，特别是异种材料之间的连接，采用通常的焊接方法无法完成，扩散焊、摩擦焊、超塑成形扩散连接、液相扩散焊、活性钎焊、高性能粘接与机械连接等方法应运而生，解决了许多过去无法解决的材料连接问题。
各类钢制车刀的热处理工艺一、W2Mo9Cr4VCo8钢制车刀的热处理工艺金属切削机床的种类很多，但在机械制造业中，车床要占全部切削机床的50%～60%。
车刀不仅种类很多，而且工作条件各异，有重切削、断续切削、高速切削等许多作业条件，加上难切削材料增多，这就要求车刀必须具备很好的耐磨性和较高的热硬性。
一般情况下，由于W2Mo9Cr4VCo8钢太昂贵，主要用来制作高精度的复杂刀具，但也有些厂家用W2Mo9Cr4VCo8钢制作车刀。
热处理工艺简介如下：采用盐浴热处理。
预热840～860℃×24～30s/mm；1175～1185℃×12～15s/mm加热；淬火冷却介质为中性盐浴，分级冷却时间同高温加热时间；淬火晶粒度控制在9.5～10级；如果车刀细长易变形，还应进行等温处理；510～530℃×1h×3次回火，硬度可达68～69HRC。
如此高的硬度，脆性比较大，从机床上掉下来就可能折断。
我们追求高硬度，但不唯高硬度，故使回火温度高过二次硬化峰，采用560℃三次或四次（等温需四次）回火，可使硬度降至66.5～67.5HRC。
二、W6Mo5Cr4V2Co5钢制车刀的热处理工艺旧标准GB/T 9943—1988《高速工具钢》规定，W6Mo5Cr4V2Co5钢中碳的质量分数为0.80%～0.90%，如果碳的质量分数为0.80%～0.86%，就很难使其制造的刀具硬度≥66HRC，失去了高性能高速钢的实际意义，Co的加入也就不能体现其优越性。
现行标准GB/T 9943—2008《高速工具钢》参照国际先进标准，将W6Mo5Cr4V2Co5钢中碳的质量分数提到0.87%～0.95%，以确保W6Mo5Cr4V2Co5钢刀具的硬度、耐磨性及热硬性。
W6Mo5Cr4V2Co5钢制车刀的热处理工艺如下：（1）预热840～860℃×24～30s/mm盐浴预热。
（2）加热1190～1210℃×12～15s/mm高温盐浴加热。
简介：1 什么是高强度钢和超高强度钢？所谓高强度钢，是指那些在强度和韧性方面结合很好的钢种。
低合金结构钢，经调质处理后，具有很好的综合力学性能。
其抗拉强度sb＞1 200MPa时，叫高强度钢；其抗拉强度sb＞1500MPa时，称为超高强度钢。
超高强度钢，视其合金含量的多少，可分为低合金超高强度钢(合金含量不大于6%)、中合金超高强度钢和高合金超高强度钢。
含一种合金元素的高强度合金钢有铬钢、关键字：刀具夹具切削铣削车削机床测量1 什么是高强度钢和超高强度钢？所谓高强度钢，是指那些在强度和韧性方面结合很好的钢种。
低合金结构钢，经调质处理后，具有很好的综合力学性能。
其抗拉强度σb＞1200MPa时，叫高强度钢；其抗拉强度σb＞1500MPa时，称为超高强度钢。
超高强度钢，视其合金含量的多少，可分为低合金超高强度钢(合金含量不大于6%)、中合金超高强度钢和高合金超高强度钢。
含一种合金元素的高强度合金钢有铬钢、镍钢、锰钢等；含两种合金元素的合金钢有铬镍钢、铬锰钢、铬钼钢等；含三种以上合金元素的高强度合金钢有铬锰硅钢、铬镍钨钢、铬镍钼钢、铬锰钛钢、铬锰钼钒钢等。
高强度钢和超高强度钢的原始强度和硬度并不高，但是经过调质处理后可获得较高的强度，硬度在HRC30～50之间。
钢的抗拉强度与硬度之间存在一定的关系。
一般来说，硬度提高强度也随之增高，但不能说高强度钢就是高硬度钢。
所谓高强度钢和超高强度钢，是指综合性能而言的。
淬火钢的硬度很高，但不能称为高强度钢和超高强度钢，其原因是它的综合性能不好，几乎没有塑性，韧性也很差，只能作耐磨零件和工具。
2 高强度钢和超高强度钢有哪些切削特点？高强度钢和超高强度钢，由于加入不同量的合金元素，经热处理后，Si、Mo、Ni 等元素使固溶体强化，金相组织多为马氏体，具有很高的强度(最高可达1960MPa)和较高的硬度(HRC＞35)，冲击韧性高于45号钢，切削时具有以下特点：1.刀具易磨损、耐用度低：高强度钢和超高强度钢，调质后的硬度一般在HRC50以下，但抗拉强度高，韧性也好。
在切削过程中，刀具与切屑的接触长度小，切削区的应力和热量集中，易造成前刀面月牙洼磨损，增加后刀面的磨损，导致刃口崩缺或烧伤，刀具的耐用度低。
2.切削力大：高强度钢和超高强度钢的剪切强度高，变形困难，切削力在同等的切削条件下，比切45号钢的单位切削力大1.17～1.49倍。
3.切削温度高：这两种钢的导热性差，切削时切屑集中于刃口附近很小的接触面内，使切削温度增高。
如45号钢的导热系数为50.2 W/(m·K)，而38CrNi3MoVA的导热系数为29.3 W/(m·K)，仅为45号钢的60%，切削38CrNi3MoVA时的切削温度比切削45号钢的切削温度高100℃左右。
切削温度高，刀具磨损加剧。
4.断屑困难：由于高强度钢和超高强度钢具有良好的塑性和韧性，所以切削时切屑不易拳曲和折断。
切屑常缠绕在工件和刀具上，影响切削的顺利进行。
3 切削高强度钢和超高强度钢时怎样选择刀具材料？高强度钢和超高强度钢具有很高的强度和硬度，切削时要求刀具应具有较高的红硬性、耐磨性及冲击韧性，而且不易产生粘结磨损和扩散磨损。
粗加工和断续切削时，要求刀具具有抗热冲击性能。
除金刚石刀具外，各种刀具材料均可以切削，在选择刀具材料时，应根据切削条件合理选择。
1.高速钢：选用高性能高速钢切削高强度钢和超高强度钢，应根据工件材料的性能、形状、加工方法和工艺系统刚性等特点，全面考虑刀具材料的耐热性、耐磨性和韧性等。
当工艺系统刚性较好、刀具型面简单时，可采用钨系、钨钼系高钒高钴高速钢；型面复杂时，可采用钨钼系、高碳低钒含铝高速钢或钨钼系高碳低钒高钴高速钢；当工艺系统刚性较差时，可采用钨钼系低钒含铝高速钢及钨钼系低钒高钴高速钢；在冲击切削条件下，宜采用钨钼系高钒高速钢、钨钼系含铌高速钢或钨钼系含铝高速钢。
不同的切削方式切削高强度钢和超高强度钢时，高速钢牌号的选择见表1。
2.粉末冶金高速钢和TiN涂层高速钢：粉末冶金高速钢，是由高速钢粉末在高温(1100℃)、高压(100MPa)下直接压制，再锻造成所需要的刀具形状，加工淬火后刃磨而成。
它具有硬度高、高温硬度好、耐磨性好的特点，适用于高强度钢和超高强度钢的切削。
如原冶金部钢铁研究总院生产的FW12Cr4V5C05(FT15)和FW 10Mo5Cr4V2Co12等。
高速钢刀具TiN涂层，可以延长刀具耐用度2～3倍，提高切削速度25%。
常用的涂层高速钢刀具有：麻花钻、立铣刀、丝锥、齿轮滚刀、铰刀和插齿刀等。
3.硬质合金：根据硬质合金的性能，它是切削高强度和超高强度钢的主要刀具材料。
一般应选新型高性能硬质合金或涂层硬质合金。
4.陶瓷刀具：它的硬度和耐热性高于硬质合金，允许的切削速度比硬质合金高1～2倍。
在高强度钢和超高强度钢的切削中，陶瓷刀具主要用于车削和平面铣削的半精加工和精加工中。
推荐选用Al2O3～TiC系列陶瓷，如AT6、AG2、T8、LT35、LT55等。
5.立方氮化硼(CBN、PCBN)：这种刀具的硬度、耐磨性及耐热性很高，PCBN的强度也很高，达1500 MPa，适用于高强度钢和超高强度钢的车削和铣削，主要用于半精加工和精加工。
简介：陶瓷刀具车5 切削高强度钢和超高强度钢时怎样选择切削用量？各种高强度钢和超高强度钢中的合金元素种类与含量不同，热处理后的力学物理性能差异也很大，因此应根据不同的切削对象合理选择切削用量。
选择切削用量的基本原则与一般切削相同。
切削高强度钢时的切削速度应比加工一般钢材低些，为切削45号钢的切削速度的50%左右。
加工超高强度钢应更低一些，为切削45号钢的切削速度的30%。
采用高关键字：刀具夹具切削铣削车削机床测量5 切削高强度钢和超高强度钢时怎样选择切削用量？各种高强度钢和超高强度钢中的合金元素种类与含量不同，热处理后的力学物理性能差异也很大，因此应根据不同的切削对象合理选择切削用量。
选择切削用量的基本原则与一般切削相同。
切削高强度钢时的切削速度应比加工一般钢材低些，为切削45号钢的切削速度的50%左右。
加工超高强度钢应更低一些，为切削45号钢的切削速度的30%。
采用高速钢刀具时，V c =3～11m/min ，f=0.03～0.3mm/r ，a p =0.3～2mm ；采用陶瓷刀具切削时，V c =70～210m/min ，f=0.05～1mm/r ，a p =0.1～4mm ；采用CBN(或PCBN)切削时，V c =40～220m/min ，f=0.03～0.3mm/r ，a p ≤0.8 mm 。
采用硬质合金刀具车削时，粗车或荒车时，V c =10～90m/min ，f=0.3～1.2mm/r ，a p =4～20 mm ；半精车时，V c =30～140m/min ，f=0.15～0.4mm/r ，a p =1～4pmm ；精车时，V c =70～120m/min ，f=0.05～0.2mm/r ，a c =0.05～1.5mm 。
在选择切削速度时，应考虑材料的强度，一般σb =1000～1500MPa 时，V c =85～40m/min ，σb =1500～1700MPa 时，V c =58～35m/min ；σb =2000～2150MPa 时，V c =35～10m/mi n 。
6 怎样解决切削高强度钢和超高强度钢时的断屑问题？陶瓷刀具车切削高强度钢和超高强度钢时的断屑问题，是影响加工效率和生产自动化的重要问题。
同时，解决好断屑问题，也是提高加工质量和刀具耐用度的重要手段。
因此必须根据切削的条件和加工方式，选择有效的断屑措施。
1.利用刀片断屑槽断屑：这种方法是最常用而比较简单的断屑方法。
常用的刀具都可以磨出一定的槽型，但一般一种槽型只能针对一种或几种工件材料，在一定的切削用量范围内断屑。
焊接式硬质合金刀具，可以磨成槽底为圆弧槽，前宽深后窄浅的锥形槽、弧形槽、腰鼓形槽、棱形凸面槽等，见图1和图2。
锥形断屑槽刃磨起来比较容易，其几何参数见表5。
图1 锥形断屑槽弧形槽腰鼓形槽凸棱面槽图2 弧形槽、腰鼓形槽、凸棱面槽3.障碍式(或导屑器)断屑：采用可调式断屑压板或弹性断屑板强迫断屑，也是常采用的方法。
钻削、镗削时可采用导屑器，防止切屑缠绕，见图3。
4. 改变刀具几何参数断屑：在切削高强度钢和超高强度钢时，可以通过改变一个或几个刀具几何参数达到断屑的目的。
如加大主偏角、加大负倒棱宽度、减小前角等。
但应注意的是，改变刀具几何参数时，必须综合考虑工艺系统刚性和刀具耐用度。
当机床刚性较差或弱刚性工件时，如加大倒棱宽度、减小前角，会使切削力增加，容易引起工件振动，影响加工质量。
而加大主偏角，会使刀尖强度降低，散热面积减小，影响刀具耐用度。
一般只在半精车和精车时采用。
5. 改变切削用量断屑：当切削深度不很大时，可以通过增加进给量、降低切削速度来达到断屑的目的。
当切削深度已经较大时，必须考虑刀具的强度、工艺系统的刚性和机床功率，以免造成“闷车”，使刀具损坏。
6. 工件预切槽断屑法：切削高强度钢和超高强度钢时，可以在工件的被加工表面上，预先加工1～2条直槽或螺旋槽，深度不得超过切削深度，一般为0.6～0.8a p 。
使切削深度在切削过程中不停的变化，可以取得稳定的断屑效果。
7. 间断进给断屑：在切削过程中，周期性瞬时停止进给，也可以达到良好断屑的目的。
8. 外力强迫断屑：在切削过程中，可以采用辅助装置或能量，使切屑被迫折断。
如喷射高压流体等。
7 对高强度钢和超高强度钢铰孔时怎样选择铰刀？图3 钻头导屑器对高强度钢和超高强度钢铰孔时，可选用高性能高速钢和硬质合金作为刀具材料。
高性能高速钢中的高钒、高钴、含钴或含铝的超硬高速钢，非常适于加工这种钢材。
如用含钴超硬高速钢W12Mo5Cr4V3Co5Si制作的铰刀，直径Ø18 mm，铰削高强度钢(σb =1200～1300 MPa)的孔时，每把铰刀可铰孔60～70个。
铰时n=140r/m in，f=0.05mm/r，粗糙度Ra为1.6µm。
用于高强度钢的硬质合金铰刀，如图4-4所示，刀具材料为YT15硬质合金。
此铰刀适用于L/D≤5及D=6～80mm的孔。
使用时要充分加乳化液。
如使用钻套，必须使用旋转钻套，以避免铰刀刃口与钻套摩擦。
操作时，先将刀具与工件接触后再开车，退刀时最好先停车。
8 铰削高强度钢和超高强度钢孔时怎样选择切削用量？高强度钢和超高强度钢一般铰孔时，切削余量不宜过大，否则会影响加工效率和刀具耐用度。
当孔径小于等于15 mm时，余量约为0.1～0.15 mm；孔径大于15 m m时，余量为0.2～0.3 mm。
在选择切削速度时，要充分考虑工件材料的强度和硬度。
