边坡灌浆技术

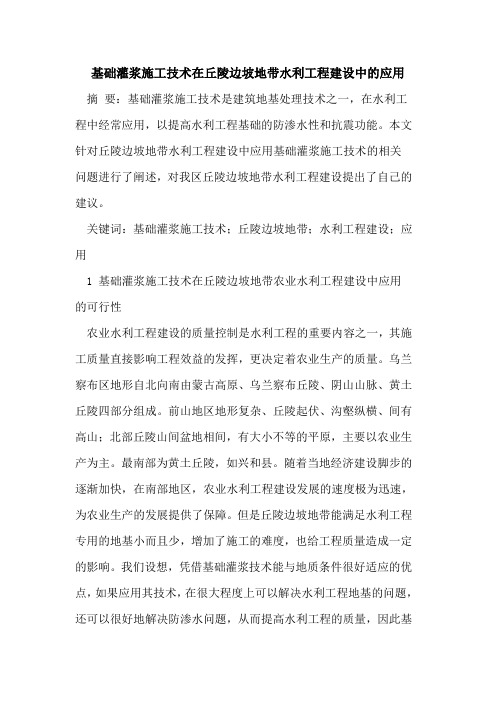

基础灌浆施工技术在丘陵边坡地带水利工程建设中的应用摘要：基础灌浆施工技术是建筑地基处理技术之一，在水利工程中经常应用，以提高水利工程基础的防渗水性和抗震功能。

本文针对丘陵边坡地带水利工程建设中应用基础灌浆施工技术的相关问题进行了阐述，对我区丘陵边坡地带水利工程建设提出了自己的建议。

关键词：基础灌浆施工技术；丘陵边坡地带；水利工程建设；应用1 基础灌浆施工技术在丘陵边坡地带农业水利工程建设中应用的可行性农业水利工程建设的质量控制是水利工程的重要内容之一，其施工质量直接影响工程效益的发挥，更决定着农业生产的质量。

乌兰察布区地形自北向南由蒙古高原、乌兰察布丘陵、阴山山脉、黄土丘陵四部分组成。

前山地区地形复杂、丘陵起伏、沟壑纵横、间有高山；北部丘陵山间盆地相间，有大小不等的平原，主要以农业生产为主。

最南部为黄土丘陵，如兴和县。

随着当地经济建设脚步的逐渐加快，在南部地区，农业水利工程建设发展的速度极为迅速，为农业生产的发展提供了保障。

但是丘陵边坡地带能满足水利工程专用的地基小而且少，增加了施工的难度，也给工程质量造成一定的影响。

我们设想，凭借基础灌浆技术能与地质条件很好适应的优点，如果应用其技术，在很大程度上可以解决水利工程地基的问题，还可以很好地解决防渗水问题，从而提高水利工程的质量，因此基础灌浆技术在丘陵边坡地带水利工程施工中占据着重要的位置。

2 基础灌浆施工技术在丘陵边坡地带农业水利工程建设中的应用2.1 基础灌浆施工技术在丘陵边坡地带农业水利工程建设中的应用乌兰察布前山地区地形复杂、丘陵起伏、沟壑纵横、间有高山，其农业生产条件相对落后，特别是道路交通发展相对滞后，水利工程建设需要基础地狭小，不利于普通水利工程施工，采用基础灌浆施工技术是比较理想方式。

根据笔者多年的基础灌浆施工经验，丘陵地带灌浆可以分为两种。

一种是丘陵地区无填充物基础施工，另一种是丘陵地区有填充物的基础施工。

这两种基础施工中，有填充物的基础施工，其技术要求的更加严格，对固定成型的板材和模具要求严格，应该引起工程施工人员高度注意。

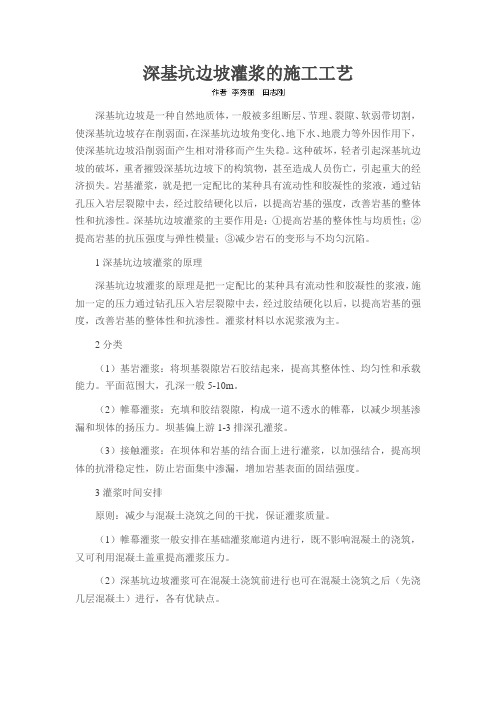

深基坑边坡灌浆的施工工艺深基坑边坡是一种自然地质体，一般被多组断层、节理、裂隙、软弱带切割，使深基坑边坡存在削弱面，在深基坑边坡角变化、地下水、地震力等外因作用下，使深基坑边坡沿削弱面产生相对滑移而产生失稳。

这种破坏，轻者引起深基坑边坡的破坏，重者摧毁深基坑边坡下的构筑物，甚至造成人员伤亡，引起重大的经济损失。

岩基灌浆，就是把一定配比的某种具有流动性和胶凝性的浆液，通过钻孔压入岩层裂隙中去，经过胶结硬化以后，以提高岩基的强度，改善岩基的整体性和抗渗性。

深基坑边坡灌浆的主要作用是：①提高岩基的整体性与均质性；②提高岩基的抗压强度与弹性模量；③减少岩石的变形与不均匀沉陷。

1深基坑边坡灌浆的原理深基坑边坡灌浆的原理是把一定配比的某种具有流动性和胶凝性的浆液，施加一定的压力通过钻孔压入岩层裂隙中去，经过胶结硬化以后，以提高岩基的强度，改善岩基的整体性和抗渗性。

灌浆材料以水泥浆液为主。

2分类（1）基岩灌浆：将坝基裂隙岩石胶结起来，提高其整体性、均匀性和承载能力。

平面范围大，孔深一般5-10m。

（2）帷幕灌浆：充填和胶结裂隙，构成一道不透水的帷幕，以减少坝基渗漏和坝体的扬压力。

坝基偏上游1-3排深孔灌浆。

（3）接触灌浆：在坝体和岩基的结合面上进行灌浆，以加强结合，提高坝体的抗滑稳定性，防止岩面集中渗漏，增加岩基表面的固结强度。

3灌浆时间安排原则：减少与混凝土浇筑之间的干扰，保证灌浆质量。

（1）帷幕灌浆一般安排在基础灌浆廊道内进行，既不影响混凝土的浇筑，又可利用混凝土盖重提高灌浆压力。

（2）深基坑边坡灌浆可在混凝土浇筑前进行也可在混凝土浇筑之后（先浇几层混凝土）进行，各有优缺点。

（3）接触灌浆一般在坝体下部混凝土冷却到稳定温度以后进行，防冷缩拉裂接触面。

4深基坑边坡灌浆机械设备灌浆设备一般包括灌浆机，拌浆筒，输浆管，灌浆塞，压力表及其他附属设备，灌浆机是灌浆的主要设备，灌浆质量在一定程度上取决于灌浆机的工作情况，灌浆机一般有活塞式，气压式，液压式三种。

粘土灌浆工程施工方案一、工程概况粘土灌浆是指利用泥浆或水泥浆来往土体中注入一种砂浆，从而改善土体的结构和力学性质，增强土体的稳定性和承载能力。

粘土灌浆工程一般应用于土石坡、地基加固、地下水封固、地下工程施工等方面。

本工程为某山体边坡加固工程，需要进行粘土灌浆和灌浆桩施工。

二、施工方案1.施工准备1.1 装备准备（1）提前准备好各种机械设备和工具，包括搅拌机、泵车、灌浆桩钻机等。

（2）检查设备和工具的运行状态，保证正常运转。

1.2 施工人员（1）组织好施工人员，确定各个岗位人员的职责和工作任务。

（2）安排专业技术人员负责现场施工管理和监督。

1.3 材料准备（1）准备好所需的水泥、石灰、砂浆等灌浆材料。

（2）检查材料质量，合格后方可使用。

1.4 地基处理在施工前应对工程现场进行初步的地基处理，清理杂物，确保施工面整洁。

2.施工工艺2.1 粘土灌浆施工（1）按照设计要求和工程要求制定灌浆方案。

（2）确定灌浆孔的位置和深度，进行钻孔。

（3）将泥浆或水泥浆倒入灌浆孔中，利用泵车进行灌浆。

（4）对灌浆孔进行封堵，保证灌浆材料不流失。

（5）注意控制灌浆量和压力，确保灌浆效果。

2.2 灌浆桩施工（1）确定灌浆桩的位置和尺寸，进行打桩。

（2）在灌浆桩孔中灌入水泥浆或泥浆。

（3）桩顶封堵，进行灌浆硬化。

3.安全措施3.1实行施工交底制度，做好施工现场安全告知，强化安全教育。

3.2严格遵守施工操作规程，做好设备维护保养，避免发生安全事故。

3.3定期检查现场安全设施，保证施工现场的安全环境。

3.4严格控制施工现场人员作业行为，保证作业人员的安全。

4.质量控制4.1 严格遵循设计图纸和规范要求，保证施工质量。

4.2 对灌浆施工进行质量检测，确保灌浆材料的质量符合标准。

4.3 做好施工记录和施工日志，确保施工过程和结果可查可控。

5.验收和收尾5.1 在工程完工后进行工程验收，检查工程质量和安全情况。

5.2 对工程进行竣工图纸整理和报批，做好工程交接。

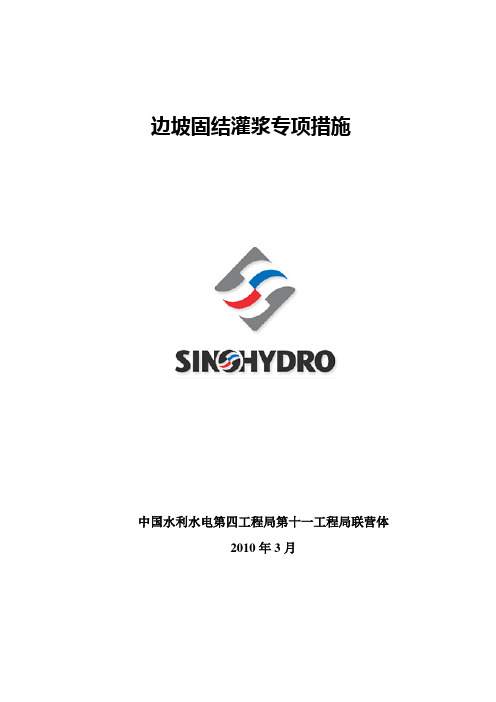

边坡固结灌浆专项措施中国水利水电第四工程局第十一工程局联营体2010年3月批准：审查：校核：编制：目录1.工程概况 (1)1.1 地质简述 (1)1.2工程量 (1)1.3 施工依据 ........................................................................................ 错误!未定义书签。

2固结灌浆重点、难点及对策.. (2)2.1重点、难点 (2)2.2重点、难点对策 (2)3施工进度计划安排..................................................................错误!未定义书签。

4施工布置 ...............................................................................错误!未定义书签。

4.1风、水、电的布置 ......................................................................... 错误!未定义书签。

4.2集中制浆及灌浆站布置 ................................................................. 错误!未定义书签。

4.2.1 集中制浆站布置 ........................................................................ 错误!未定义书签。

4.2.2 灌浆站布置 ................................................................................ 错误!未定义书签。

4.3 施工排水、排污布置 .................................................................... 错误!未定义书签。

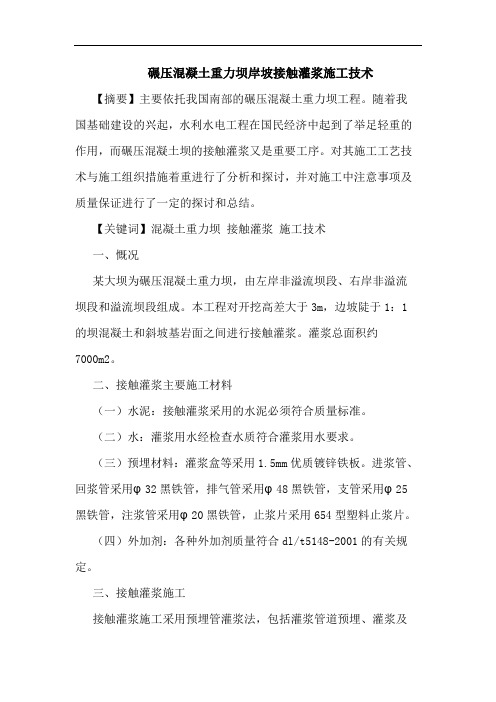

碾压混凝土重力坝岸坡接触灌浆施工技术【摘要】主要依托我国南部的碾压混凝土重力坝工程。

随着我国基础建设的兴起，水利水电工程在国民经济中起到了举足轻重的作用，而碾压混凝土坝的接触灌浆又是重要工序。

对其施工工艺技术与施工组织措施着重进行了分析和探讨，并对施工中注意事项及质量保证进行了一定的探讨和总结。

【关键词】混凝土重力坝接触灌浆施工技术一、慨况某大坝为碾压混凝土重力坝，由左岸非溢流坝段、右岸非溢流坝段和溢流坝段组成。

本工程对开挖高差大于3m，边坡陡于1：1的坝混凝土和斜坡基岩面之间进行接触灌浆。

灌浆总面积约7000m2。

二、接触灌浆主要施工材料（一）水泥：接触灌浆采用的水泥必须符合质量标准。

（二）水：灌浆用水经检查水质符合灌浆用水要求。

（三）预埋材料：灌浆盒等采用1.5mm优质镀锌铁板。

进浆管、回浆管采用φ32黑铁管，排气管采用φ48黑铁管，支管采用φ25黑铁管，注浆管采用φ20黑铁管，止浆片采用654型塑料止浆片。

（四）外加剂：各种外加剂质量符合dl/t5148-2001的有关规定。

三、接触灌浆施工接触灌浆施工采用预埋管灌浆法，包括灌浆管道预埋、灌浆及与之相关的灌浆管道系统通水、排气等工作。

（一）接触灌浆施工程序：施工准备→按照设计图纸制作预埋件→放样定位→分层预埋件安装→预埋管通水检查→混凝土浇筑→初期、中期、后期通水→灌浆管灌前通水检查→通气排水→灌浆→阻塞→简易压水试验→灌浆至结束→管内封堵。

（二）灌浆系统布置：每个灌区的灌浆系统，由进浆管、回浆管、水平支管、出浆盒、注浆管、排气槽、排气管以及止浆片组成。

出浆盒呈梅花形布置，陡坡灌区出浆盒间距一般为2m，排距2m，每盒担负的灌浆面积为5m2。

（三）灌浆管路和部件的加工与安装（1）灌浆管路和部件的加工：进、回浆管转弯处用弯管机加工或用弯管接头连接，进浆管与水平支管用三通连接，管上开孔使用电钻，钻后将管内渣屑清除干净。

加工完成后，逐件清点检查，合格后运送现场安装。

溶江小区30#边坡地质灾害抢险治理工程裂缝注浆施工方案溶江小区30#边坡地质灾害抢险治理工程项目部二○一六年二月目录一、施工要求 (3)二、施工准备工作 (6)三、施工工艺流程 (6)四、施工主要技术要求 (7)五、注浆效果检查 (8)六、施工质量控制 (8)一、施工要求根据中国有色金属长沙勘察设计研究院有限公司《湘西州经济开发区溶江小区30#边坡地质灾害抢险治理工程施工图设计说明》及工程联系单（编号01 2016.02.26）要求：“为使滑坡滑动面不再活化或产生新的滑动面，应对现状存在的裂缝采用注入M15纯水泥浆。

先进行清表，清除表面植物层和小碎石块。

裂缝注浆应按从低到高的顺序依次注浆。

”“裂缝注浆目的为封堵裂缝，防止雨水通过裂缝进入滑裂面。

裂缝采用注入纯水泥浆液，水泥强度标号为32.5MPa，水灰比控制在1:1至1:0.5之间。

应先进行清表，清除表面植物层和小碎石块，采用无压自流式孔口间歇式注浆，以不跑浆，裂缝被充满反浆为止。

表面采用M15砂浆抹平。

对于大裂缝，可从下至上每1～2m，采用钢筋砼网或胶带等措施封堵面层，进行注浆。

各裂缝施工顺序总体原则为按裂缝位置标高从低至高逐条施工。

根据勘察资料，本次工程主要裂缝列表如下：如施工过程中发现新裂缝（缝宽大于1cm，长度超过1m），应同样进行注浆工作。

”裂缝位置见下图：二、施工准备工作1、机械：施工前准备好所有的设备，包括：注浆机、搅拌机等。

2、材料：在施工前进行注浆材料的配置，主要有水泥和水，水泥采用金湘牌标号P.C32.5号的普通水泥，其质量应满足《硅酸盐水泥、普通硅酸盐水泥国家标准》（GB175-1999）。

三、施工工艺流程1、施工工艺注浆工艺流程：坡面清理→下注浆管→注浆→返浆→拔管→M15砂浆抹平。

注浆顺序：按裂缝位置标高从低至高逐条施工。

2、施工技术参数水泥强度标号：32.5MPa水灰比：1:1～1:0.5M15砂浆：水泥：细骨料：水= 330：1550：330（以试配数据为准）3、注浆施工方法3.1坡面清理根据施工现场情况，30#边坡表面散落有大量的碎石和泥土，注浆前需人工清除，防止注浆时混入裂缝中，影响封堵效果。

边坡锚杆灌浆施工方案1. 项目背景我们的项目位于某山区，地势较为陡峭，需要对边坡进行稳定处理。

边坡锚杆灌浆施工方案旨在通过灌注锚杆材料来增加边坡的抗滑能力，保障项目的安全性和稳定性。

2. 施工流程2.1 前期准备在施工前，需进行以下准备工作：1. 对边坡进行详细勘测和设计分析，确定施工方案；2. 获得相关的施工许可和资质文件；3. 选购合适的锚杆材料和灌浆设备；4. 搭建工地临时设施，确保施工现场的安全和便利性。

2.2 施工步骤边坡锚杆灌浆施工的具体步骤如下：1. 清理边坡表面，确保施工区域清洁；2. 预先确定锚杆的布置和间距，并在边坡上标出对应的锚杆孔位；3. 钻孔：使用合适的钻机设备，在标出的孔位上钻孔；4. 安装锚杆：将预制好的锚杆放入钻孔中，确保锚杆与孔壁紧密贴合；5. 注浆：使用灌浆设备将浆液注入到锚杆孔洞中，直至充满并达到预定强度；6. 确认灌浆质量：对注浆后的锚杆进行检测，确保灌浆质量符合要求；7. 后期处理：清理施工现场，做好防护措施。

3. 安全措施在边坡锚杆灌浆施工中，需要注意以下安全事项：1. 工人必须佩戴个人防护装备，如安全帽、护目镜、手套等；2. 确保施工现场的围挡和警示标识，防止他人误入施工区域；3. 严格执行施工操作规程，避免发生意外伤害。

4. 注意事项在进行边坡锚杆灌浆施工时，还需注意以下事项：1. 灌浆前需对锚杆进行预处理，确保其表面清洁；2. 操作人员需要熟悉灌浆设备的使用方法；3. 根据具体工况和设计要求，调整注浆浆液的配比；4. 注浆过程中需监测注浆压力和流速，确保施工质量。

以上是边坡锚杆灌浆施工方案的简要说明，详细施工操作，请参考相关的施工手册和技术规范。

九环东线公路隐患整治工程路基深层灌浆处治施工方案施工方案编制：复核：审核：二0年五月路基深层灌浆处治施工方案一、工程概况我标段桥涵台背、挡防工程墙背及一般填方路堤的路基，由于原压实度达不到要求导致的路基沉陷病害，采用深层灌浆处治措施。

二、水泥压浆固结的目地及施工工艺1、目的：水泥压浆技术是利用注浆管把浆液均匀的注入地层中，水泥浆液在周围的土体中，通过渗透、填充、压密、扩张赶走土体缝隙内的积水和空气，形成浆脉。

由于地层中的不均匀，一方面通过钻孔，以一定水灰比的浆液高压快速强行注入弱透水土层在注浆点集中的形成近似球形的浆泡，挤压临近的土体，使土体被挤压密实，固结形成强度，承载力得到大大提高。

另一方面，在透水性好的土层，随着压浆的进行，浆液通过裂缝和渗透，填充到个砂砾石间的空隙中，在层间形成方向各异的片状、带条状、块状的浆液体，浆液经一段时间的养生，凝结硬化后，松散的砂砾石胶结成一个整体良好，强度高，防水性能强的“结石体”。

同时在钻孔内形成桩柱体，与周围的土体相互作用均匀受力，形成了复合地基，提高了承载力。

2、主要施工机械：自行履带钻孔机、灰浆拌和机、压浆机。

3、施工班组：组长黄厚龙。

4、水泥浆原材料及混合料要求压浆材料，宜选择流动性高，具有一定微膨胀能力的水泥浆。

水泥浆以水泥和水调和，并加入粉煤灰、早强减水剂等。

调和水泥浆的原材料应满足以下要求：①水泥：采用道路硅酸盐水泥、普通硅酸盐水泥或硅酸盐水泥，水泥28天龄期的抗压强度不低于32.5MPa。

②饮用水。

③粉煤灰：要求达到国家规定的II级灰标准，技术指标见下表：II级粉煤灰技术性能④早强减水剂：质量应符合《公路水泥混凝土路面施工技术规范》（JTG F30-2003）表3.6.1的各项技术指标。

水泥浆的主要技术性能应达到如下要求：1）水泥浆的水灰比宜控制在0.4～0.5之间，24小时龄期的抗压强度不小于5MPa。

2）具有自流淌密实性。

3）早期具有一定微膨胀性能，砂浆14d水养护膨胀率大于0.02%.4）凝结时间适中，初凝时间不早于2小时，终凝时间不超过3小时。

3.3 灌浆工程施工技术措施灌浆部位及相应的工程量为：溢流坝1#、2#坝块及厂房基础固结灌浆4910m；溢流坝、厂房及右岸接头砼坝基础帷幕灌浆3000m；钻孔作业及全部压力灌浆作业的实施遵照《水工建筑物水泥灌浆施工技术规范》SDJ202-83及水利电力部《SL62—94》规范和水利水电工程钻孔压水试验规程《SL25-90》的有关规定执行。

3.3.1 准备工作于工程开工后正式灌浆前，根据监理工程师的指示及施工技术要求、技术规范的规定、选择典型地段进行灌浆试验，通过试验选择的灌浆施工参数，将试验成果报告监理工程师审批，并于30天内，向监理工程师提交一份符合技术规定的灌浆施工措施计划。

3.3.2 施工方案(1) 制浆系统采用移动式集中制浆，利用高速浆液搅拌机进行拌浆。

在灌浆过程中，搅拌机的转速和拌和能力分别与所搅拌浆液类型和灌浆泵的排浆量相适应，搅拌机应保证迅速、均匀、有效地搅拌灰浆，并在规定压力下连续不断供应浆液。

水泥浆液的搅拌时间通过试验确定，随拌随用。

一次拌和的水泥浆在缸内存放时间不能超过30min，必须在水泥浆初凝前用完。

灌浆材料的选用严格按设计及规范《SL—94》的要求来控制：①固结灌浆所用水泥为425号以上普通硅酸盐水泥；帷幕灌浆所用水泥为525号普通硅酸盐水泥，水泥细度要求通过64孔/mm2标准筛孔其筛余量不大于2%；水泥出厂日期不得超过40天。

水泥使用前对其质量作出鉴定，合格后方使用。

受潮结块水泥严禁使用。

②灌浆用水需符合拌制水工混凝土用水的要求。

③灌浆用砂选择质地坚硬的天然砂或机制砂，要求不含泥团、硫化含量不大于1%，有机物含量不大于3%），物和有机物（含泥量不大于3%，SO3砂粒径不大于2.5mm，细度模数不大于2。

④根据灌浆需要，选用下列外加剂，所用外加剂以水溶液状态加入，通过试验确定其最优掺量。

a、速凝剂：三乙醇胺、氯化钙、水玻璃等。

b、减水剂：萘系高效减水剂、木质素磺酸盐类减水剂等。
