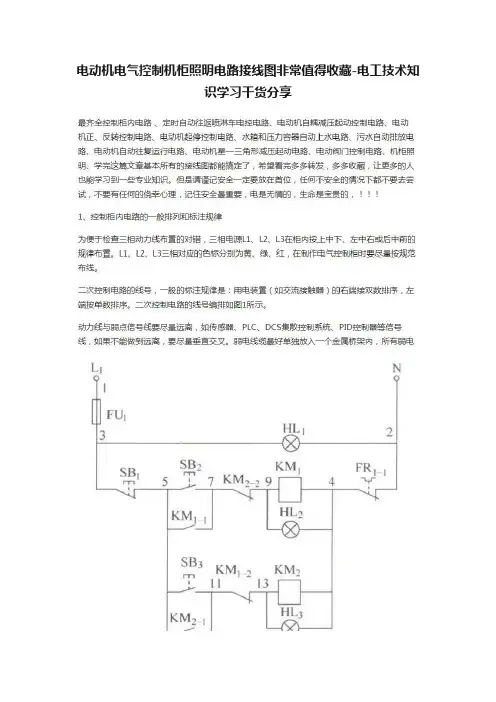

电动机电气控制机柜照明电路接线图非常值得收藏-电工技术知识学习干货分享图1 二次控制电路的线号编排图13 控制电路动;重复以上动作。
控制电路元件清单见表6。
表6 控制电路元件清单3、电动机自耦减压起动控制电路表3 45kW电动机自耦减压起动控制电路元件清单图5 电动机自耦减压起动电路图3 电动机正、反转控制电路在图3中,接触器KM2线圈吸合后,因为将L1和L3两相电源线进行了对调,实现了电动机的反转运行。
信号灯HL1指示电源线L3和零线N之间的相电压。
按下正转起动按钮SB2,交流接触器KM1线圈得电吸合,主触头KM1和常开辅助触头KM1-1闭合,电动机M1正向运转。
KM1的常闭辅助触头KM1-2断开,此时即使按下反转起动按钮SB3,由于KM1-2的隔离作用,交流接触器KM2的线圈也不会吸合,KM1-2起安全互锁作用。
电动机正向起动后,反向控制交流接触器KM2触头不会吸合,避免了由于KM1和KM2的触头同时吸合而出现电源线L1和L3直接短路的现象。
按下停止按钮SB1,交流接触器KM1断电,主触头KM1和辅助触头KM1-1断开,KM1-2闭合,电动机M1停止运行。
按下反向起动按钮SB3,交流接触器KM2的触头吸合,主触头KM2和辅助触头KM2-1闭合,由于KM2将电源线L1和L3进行了对调,电动机M1反向运转,KM2的常闭辅助触头KM2-2断开,KM1的线圈电路断开,此时即使正向起动按钮SB2按下,KM1也不会吸合,KM2-2起安全互锁作用。
当电动机或主电路发生短路故障时,几倍于电动机额定电流的瞬间大电流使断路器QF1立即跳闸断电。
当电动机发生过载故障时,热继电器FR1的常闭触头断开,使KM1或KM2断电,从而使电动机停止。
图3中1、2、3、4、5、7、9、11、13为电路连接标记,称为线号,同一线号的电线连接在一起。
线号的一般标注规律是:用电装置(如交流接触器线圈)的右端按双数排序,左端按单数排序。

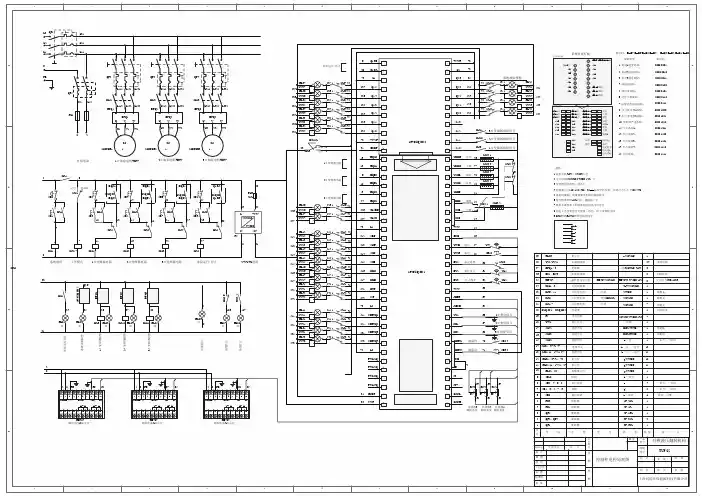

配电控制柜电路图 - 完整版本
概述
配电控制柜电路图是用于描述电气系统中各个电器元件之间的
连接关系和控制逻辑的图表。
本文档提供了配电控制柜电路图的完
整版本,帮助用户更好地理解电气系统的工作原理和组成。
电路图细节
1. 供电系统
- 描述供电系统的起始点,包括主干电缆和电源开关。
- 列出电源开关的位置和连接方式。
2. 输入和传感器
- 列出所有与电气系统中的传感器相连的输入设备。
- 描述输入设备的连接方式和作用。
3. 控制逻辑
- 解释电气系统中的控制逻辑,包括各个电器元件之间的启动、停止和保护逻辑。
- 描述控制逻辑的电气连接方式和信号传输路径。
4. 输出设备
- 列出所有与电气系统中的输出设备相连的电器元件。
- 描述输出设备的连接方式和功能。
5. 信号线和继电器
- 解释信号线的作用和传输路径。
- 列出所有继电器及其对应的控制信号和输出信号。
注意事项
- 本文档提供的图表仅为示意目的,具体连接方式和元件型号请参考实际情况进行调整。
- 请确保在进行电气系统操作或调试之前,详细检查电路图,并确保与实际情况相符。
以上是配电控制柜电路图的完整版本文档,希望能帮助您更好地理解和操作电气系统。
如有任何疑问,请随时与我们联系。
