电气设备控制电路图精讲

精心整理的10例电控原理图，附带讲解，建议收藏！一、缺辅助触点的交流接触器应急接线当交流接触器的辅助触点损坏无法修复而又急需使用时，采用图12中所示的接线方法，可满足应急使用要求。

按下SB1，交流接触器KM吸合。

放松按钮SB1后，KM的触点兼作自锁触点，使接触器自锁，因此KM仍保持吸合。

图中SB2为停止按钮，在停止时，按动SB2的时间要长一点。

否则，手松开按钮后，接触器又吸合，使电动机继续运行。

这是因为电源电压虽被切断，但由于惯性的作用，电动机转子仍然转动，其定子绕组会产生感应电动势，一旦停止按钮很快复位，感应电动势直接加在接触器线圈上，使其再次吸合，电动机继续运转。

接触器线圈电压为380V时，可按图12(a)所示接线；接触器线圈电压为220V时，可按图12(b)接线。

图12(a)的接线还有缺陷，即在电动机停转时，其引出线及电动机带电，使维修不大安全。

因此，这种线路只能在应急时采用，并在维修电动机时，应断开控制电动机的总电源开关QS，这一点应特别注意。

图12 缺辅助触点的交流接触器应急接线二、速电动机2Y/2Y接线方法图8所示是2Y/2Y电动机双速定子线组的引出线接线方法。

按图8(a)连接是一种转速，按图8(b)连接得到另一种转速。

图8 双速电动机2Y/2Y接线方法图8 双速电动机2Y/2Y接线方法三、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱，当电动机铭牌上标为Y形接法时，D6、D4、D5相连接，D1~D3接电源；为△形接法时，D6与D1连接，D4与D2连接，D5与D3连接，然后D1~D3接电源。

可参见图1所示连接方法连接。

图1 三相交流电动机Y形和△形接线方法四、三相吹风机接线有部分三相吹风机有6个接线端子，接线方法如图2所示。

采用△形接法应接入220V三相交流电源，采用Y形接法应接入380V三相交流电源。

一般3英寸、3．5英寸、4英寸、4．5英寸的型号按此法接。

其他吹风机应按其铭牌上所标的接法连接。

一文教会你电气图与电气控制电路图，学工业机器人必收藏一、看电气图的一般步骤1、详看图纸说明拿到图纸后，首先要仔细阅读图纸的主标题栏和有关说明，如图纸目录、技术说明、电器元件明细表、施工说明书等，结合已有的电工知识，对该电气图的类型、性质、作用有一个明确的认识，从整体上理解图纸的概况和所要表述的重点。

2、看概略图和框图由于概略图和框图只是概略表示系统或分系统的基本组成、相互关系及其主要特征，因此紧接着就要详细看电路图，才能搞清它们的工作原理。

概略图和框图多采用单线图，只有某些380／220V低压配电系统概略图才部分地采用多线图表示。

3、看电路图是看图的重点和难点电路图是电气图的核心，也是内容最丰富、最难读懂的电气图纸。

看电路图首先要看有哪些图形符号和文字符号，了解电路图各组成部分的作用、分清主电路和辅助电路，交流回路和直流回路。

其次，按照先看主电路，再看辅助电路的顺序进行看图。

看主电路时，通常要从下往上看，即先从用电设备开始，经控制电器元件，顺次往电源端看。

看辅助电路时，则自上而下、从左至右看，即先看主电源，再顺次看各条支路，分析各条支路电器元件的工作情况及其对主电路的控制关系，注意电气与机械机构的连接关系。

通过看主电路，要搞清负载是怎样取得电源的，电源线都经过哪些电器元件到达负载和为什么要通过这些电器元件。

通过看辅助电路，则应搞清辅助电路的构成，各电器元件之间的相互联系和控制关系及其动作情况等。

同时还要了解辅助电路和主电路之间的相互关系，进而搞清楚整个电路的工作原理和来龙去脉。

4、电路图与接线图对照起来看接线图和电路图互相对照看图，可帮助看清楚接线图。

读接线图时，要根据端子标志、回路标号从电源端顺次查下去，搞清楚线路走向和电路的连接方法，搞清每条支路是怎样通过各个电器元件构成闭合回路的。

配电盘(屏)内、外电路相互连接必须通过接线端子板。

一般来说，配电盘内有几号线，端子板上就有几号线的接点，外部电路的几号线只要在端子板的同号接点上接出即可。

一分钟学会如何看懂电气控制电路图！一分钟学会如何看懂电气控制电路图！看电气控制电路图一般方法是先看主电路,再看辅助电路，并用辅助电路的回路去研究主电路的控制程序。

电气控制原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气控制线路中大电流流过的部分,包括从电源到电机之间相连的电器元件.而辅助电路是控制线路中除了主电路以外的电路，其流过的电流比较小。

电气控制原理图分析主电路:无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现.从主电路的构成可分析出电动机或执行电器的类型、工作方式,起动、转向、调速、制动等控制要求与保护要求等内容。

分析控制电路：主电路各控制要求是由控制电路来实现的，运用“化整为零”、“顺藤摸瓜”的原则，将控制电路按功能划分为若干个局部控制线路，从电源和主令信号开始,经过逻辑判断,写出控制流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包括执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性,起辅助作用但又不影响主要功能。

辅助电路中很多部分是受控制电路中的元件来控制的。

分析联锁与保护环节：生产机械对于安全性、可靠性有很高的要求,实现这些要求,除了合理地选择拖动、控制方案外，在控制线路中还设置了一系列电气保护和必要的电气联锁。

在电气控制原理图的分析过程中，电气联锁与电气保护环节是一个重要内容，不能遗漏。

总体检查：经过“化整为零”，逐步分析了每一局部电路的工作原理以及各部分之间的控制关系之后,还必须用“集零为整”的方法检查整个控制线路，看是否有遗漏。

特别要从整体角度去进一步检查和理解各控制环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等.第二步：要弄清楚用电设备是用什么电器元件控制的.控制电气设备的方法很多,有的直接用开关控制，有的用各种启动器控制，有的用接触器控制。

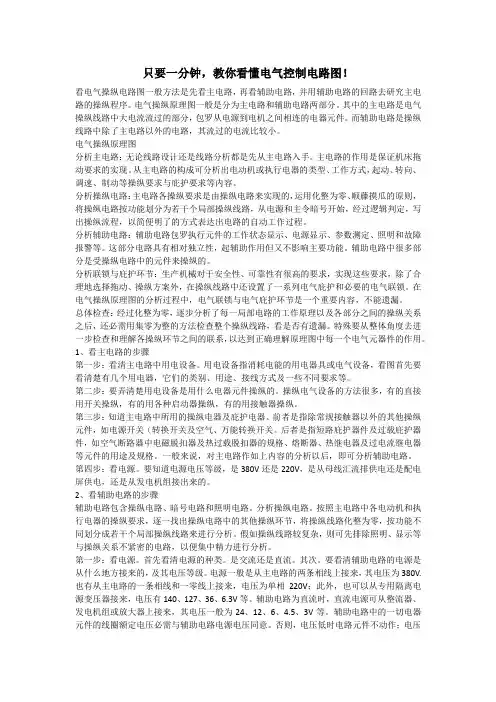

只要一分钟，教你看懂电气控制电路图！看电气操纵电路图一般方法是先看主电路，再看辅助电路，并用辅助电路的回路去研究主电路的操纵程序。

电气操纵原理图一般是分为主电路和辅助电路两部分。

其中的主电路是电气操纵线路中大电流流过的部分，包罗从电源到电机之间相连的电器元件。

而辅助电路是操纵线路中除了主电路以外的电路，其流过的电流比较小。

电气操纵原理图分析主电路：无论线路设计还是线路分析都是先从主电路入手。

主电路的作用是保证机床拖动要求的实现。

从主电路的构成可分析出电动机或执行电器的类型、工作方式，起动、转向、调速、制动等操纵要求与庇护要求等内容。

分析操纵电路：主电路各操纵要求是由操纵电路来实现的，运用化整为零、顺藤摸瓜的原则，将操纵电路按功能划分为若干个局部操纵线路，从电源和主令暗号开始，经过逻辑判定，写出操纵流程，以简便明了的方式表达出电路的自动工作过程。

分析辅助电路：辅助电路包罗执行元件的工作状态显示、电源显示、参数测定、照明和故障报警等。

这部分电路具有相对独立性，起辅助作用但又不影响主要功能。

辅助电路中很多部分是受操纵电路中的元件来操纵的。

分析联锁与庇护环节：生产机械对于安全性、可靠性有很高的要求，实现这些要求，除了合理地选择拖动、操纵方案外，在操纵线路中还设置了一系列电气庇护和必要的电气联锁。

在电气操纵原理图的分析过程中，电气联锁与电气庇护环节是一个重要内容，不能遗漏。

总体检查：经过化整为零，逐步分析了每一局部电路的工作原理以及各部分之间的操纵关系之后，还必需用集零为整的方法检查整个操纵线路，看是否有遗漏。

特殊要从整体角度去进一步检查和理解各操纵环节之间的联系，以达到正确理解原理图中每一个电气元器件的作用。

1、看主电路的步骤第一步：看清主电路中用电设备。

用电设备指消耗电能的用电器具或电气设备，看图首先要看清楚有几个用电器，它们的类别、用途、接线方式及一些不同要求等。

第二步：要弄清楚用电设备是用什么电器元件操纵的。
