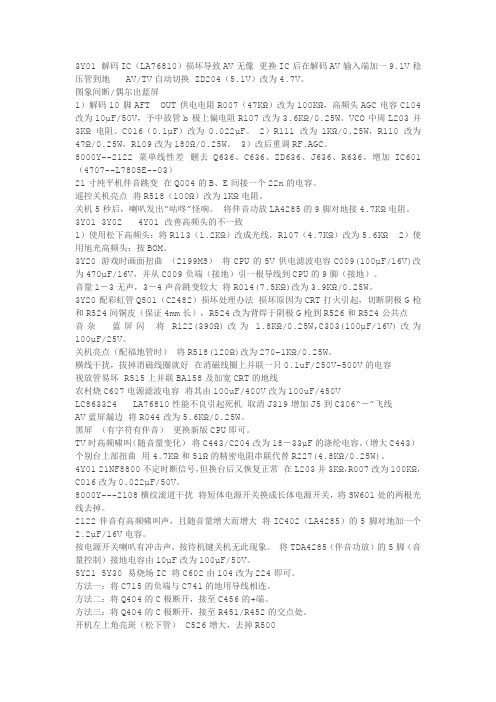

3Y01 解码IC（LA76810）损坏导致AV无像更换IC后在解码AV输入端加一9.1V稳压管到地 AV/TV自动切换 ZD204（5.1V）改为4.7V。
图象间断/偶尔出蓝屏1）解码10脚AFT OUT供电电阻R007（47KΩ）改为100KΩ，高频头AGC电容C104改为10μF/50V，予中放管b极上偏电阻R107改为3.6KΩ/0.25W。
VCO中周L203并3KΩ电阻。
C016（0.1μF）改为0.022μF。
2）R111改为1KΩ/0.25W，R110改为47Ω/0.25W，R109改为180Ω/0.25W。
3）改后重调RF.AGC。
8000Y--2122菜单线性差删去Q636、C636、ZD636、J636、R636。
增加IC601（4707--L7805E--03）21寸纯平机伴音跳变在Q004的B、E间接一个22n的电容。
遥控关机亮点将R518（100Ω）改为1KΩ电阻。
关机5秒后，喇叭发出“咕咚”怪响。
将伴音功放LA4285的9脚对地接4.7KΩ电阻。
3Y01 3Y02 4Y01 改善高频头的不一致1）使用松下高频头：将R113（1.2KΩ）改成光线，R107（4.7KΩ）改为5.6KΩ 2）使用旭光高频头：按BOM。
3Y20 游戏时画面扭曲（2199MS）将CPU的5V供电滤波电容C009(100μF/16V)改为470μF/16V，并从C009负端（接地）引一根导线到CPU的9脚（接地）。
音量1－3无声，3－4声音跳变较大将R014(7.5KΩ)改为3.9KΩ/0.25W。
3Y20配彩虹管Q501（C2482）损坏处理办法损坏原因为CRT打火引起，切断阴极G枪和R524间铜皮（保证4mm长），R524改为背焊于阴极G枪到R526和R524公共点音杂蓝屏闪将R122(390Ω)改为 1.8KΩ/0.25W,C303(100μF/16V)改为100μF/25V。
关机亮点（配福地管时）将R518(120Ω)改为270-1KΩ/0.25W。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
创维RM系列液晶彩电8G20、8G21机芯维修手册第一部分：8G20、8G21机芯原理介绍一、 8G20机芯概述8G20机芯是创维公司和美国Real Networks公司合作开发的“CooCaa TV”新机芯，它继是8T1G、8G10、8G11之后开发的一款LCD新机芯，该机芯是在8G11的基础上开发出来的，主板电路与8G11基本相同，它采用GENESIS公司的方案，电路简单、功能强大，特别是USB 电路，主芯片是采用AMLOGIC公司的AML7228能播放RM/RMVB格式的高清电影，目前此型号是全球首款具有播放此格式的液晶彩电。
还具有卡拉OK功能，机芯内部带1G存储U盘，可内部储存有3001首歌曲，具有酷影、酷乐、酷K、自由听等功能。
同时它的升级版本机芯有8G21机芯，8G21机芯在8G20机芯的基础上加了一个解码，8G21机芯采用双解码，所以8G21机芯的画中画功能更强大。
因两个机芯电路基本一样，故本手册介绍以8G20为主，8G21机芯原理介绍可参照此机芯。
目前该系列机芯主要用在L18RM、L26RM、L28RM系列机器上，如下：L18 系列/8G20机芯:32L18RM、37L18RM、42L18RM、47L18RM、47L18RM-F、52L18RM-FL28 系列/8G20机芯:32L28RM、37L28RM、42L28RML26 系列/8G21机芯:37L26RM、42L26RM、46L26RML16/8G11机芯:42L16HF：只有RM/RMVB格式播放的新功能。
1．1 Rm系列机芯开发的由来：近几年来，PC产业几次借互联网和信息技术蓬勃发展之势向传统家电产业发起攻击，意图抢夺客厅家电的主导权，力推电脑或内置简易电脑模块的电视成为家庭信息中心，比如，2000年微软的维纳斯计划、2005年INTEL的数字家庭计划等，至今为止，全部没有成功，世界顶级公司出面推动的计划竟然没有获得成功，其中原因何在？我们认为电视机要占领消费者的客厅成为客厅家电的中心，先要从分析消费者在客厅的行为和需求入手，消费者在客厅时是一种放松的状态，他们对于繁复的操作和一切要打起精神接受大量信息的功能和事物不感兴趣，一切没有共享（分享）特性的活动都不应该在客厅进行。
创维液晶彩电8TAG机芯维修手册第一部分：8TAG 机芯原理介绍一、8TAG 机芯概述8TAG 机芯是创维公司近期开发出的一款中大屏幕，性价比较高的LCD 方案，该机芯是采用加拿大GENESIS 公司的LCD方案，主芯片是采用GENESIS 公司的FLI8541 显示处理芯片，该芯片可以支持多种信号源输入，双Av、双S-VIDEO 、双色差输入、FLI8541 内部集成了X86 CPU 、RGB/YPbPr A/D 转换器、一路3D 视频解码器和DCDi 高性能缩放控制器，内置一路HDMI 解码器，同时也支持图文/CCD/Vchip 软解码、ACC/ACM 等功能，支持WXGA 分辨率，该机芯带3G USB 功能，USB 电路与前期的8T1G 机芯的3G USB 电路相同在这不再叙述。
目前8TAG 机芯主要用在32 寸、37 寸、40 寸、42 寸、外观主要是用在L16HC 系列的造型。
二、8TAG 机芯主要集成电路介绍：1、主芯片FLI8541 功能简介：该芯片可以支持多种信号源输入，双Av、双S-VIDEO 、双色差输入、FLI8541 内部集成了X86 CPU 、RGB/YPbPr A/D 转换器、内置一路3D 视频解码器和DCDi 高性能缩放控制器，内置一路HDMI 解码器，同时也支持图文/CCD/Vchip 软解码、ACC/ACM 等功能，支持WXGA 分辨率。
2、PC8574 功能简介:该芯片是采用I2C接口的CPUI/O 扩展芯片，主要是用来扩展FLI8541 的I/O 口的不足，它是由飞利浦半导体制造的低功耗的I/O 扩展芯片，具有中断能力，当不使用这个芯片时，通过配置它的输入跳线可以将其与CPU脱离，根据需要可以任意配置它的I/O 为输入或输出。
3、HC4052 ：是双通道四选一模拟电子开关，在此机芯里主要作音频切换。
4、PI5V330 ：高带宽视频切换开关5、BD3886FS：BD3886 具有自动增益控制,BBE 伴音处理,音色控制,音量平衡控制,环绕声处理等功能, 6、TDA2616：模拟音频功放7、SST25F040：程序存储器8、HY5DU561622ETP：动态存储器9、AP3003S：电源DC/DC 转换器三、8TAG 机芯主要功能：1、超薄超轻设计；2、丰富的接收功能（TV/ 双视频/双分量/双SVIDEO/ 电脑/HDMI/DVI/USB）；3、健康屏变功能；4、HDMI 画中画；5、第三代六基色彩色图像处理技术。
《创维液晶电视各种机创维液晶电视各种机芯芯维修实例讲解手册维修实例讲解手册》》机型/机芯故障现象 解决方法 15AAB/8TT1刚开机能看到画面，一秒钟后有声无像，背光灯不亮判断为背光板引起的，拆开检测发现电容C18、C24（25V/22UF ）爆裂，更换试机，故障排除。
１５１５ＡＡＣＡＡＣ/8TT1无图像有伴音经检修发现ＰＷ１２３５在工作时发热严重，造成引脚虚焊，对IC 进行补焊，故障排除。
20L98TV8K60放一段时间后失控，图花此机大概放5分钟就出现按键失控，图花，怀疑MT8200虚焊，补焊后故障依旧，在出现故障时测量各路供电，发现IC2/3.3V 只有3.1V 左右，换之老化，故障排除20L98TV/8K60声音失真(声音制式错乱一样刚开机,图像声音正常,过一会儿声音成呼声(声音制式不对).因该机为新机型,手头无资料,试代换存储器24C32后,长时间老化机器正常20L98TV/8K60TV 图像拖尾,A V 正常A V 图像正常,说明故障出现在中放电路,试代换TDA9886TS,380W38-02,故障依旧.怀疑声表面K7262坏,换之正常19L11IW/8K60搜不到台首先查高频头的供电，发现没33V 调谐电压，因此机33V 采用的是自举升压电路，依次查D6，D1，ZD1。
D6烧坏，换之，再次烧坏，仔细检查C93/0.47UF 电容漏电，换D6，C93故障排除22LEATV/8TT6图不良模拟信号TV/A V 下时有时无图像,问题肯定在模拟信信号通道,TV/A V 信号解码是通过TVP5147解码,查各供电,时钟正常,代换解码TVP5147试机故障排除.22LEATV/8TT6黑屏开盖检查，发现背光灯在开机瞬间亮一下即熄灭。
疑为背光板问题。
检查发现C34虚焊，补焊后故障排除。
22LEATV/8TT6该机开机黑屏伴音正常，背光不亮测背光板供电有，控制电压也有但FB1开路，怀疑背光板上负载短路，仔细查发现C305有点变黄，拆下发现该电容已严重短路，于是找来一只50V10UF 电容装上，再装上一只好的FB1开机背光亮起来了，故障排除。
8M19机芯常见故障实例分析1.故障实例一故障现象:不开机故障分析:A.首先看电源指示灯是否亮,如果不亮,测量电源板过来的5V是否正常.不正常就维修电源板或更换电源.键控与指示灯的连接线是否松脱引起无信号待机.这时5V电压是正常.B.第二种情况是电源指示灯亮红灯,说明给CPU供电的5V正常，此时再测量给主板供电的12V是否有输出电压.如果没有, 说明电源处于待机状态或损坏，此时可以测量电源板排插CON36的1脚是否处于高电平，该机芯是高电平开机，低电平待机，遥控是否有作用。
该待机控制信号从主IC U41( 6M19)的输出给Q34待机管B极.如果Q34 B极处于低电平说明主板CPU正常，如果Q34 B极处于高电平说明主板CPU异常，重点检查CUP的工作条件.(电源,晶振,总线,复位)电源首先产生的5V电压经过U5 1084-3.3稳压管输出3.3V电压通过L17电感供给主IC U41( 6M19) 96,166,186,195,202,222,236脚上. 主IC U41( 6M19)的46,47脚上外接14.318晶振.. 复位脚为207脚. 总线脚为180,181脚.如上述没问题,也要考虑主程序IC U42(25VF040)是否程序不良,有时用户存储器U43 (24C64)数据错乱或者总线拉低也会引起不开机. U43 (24C64)可以装空白的.C.电源指示灯亮绿灯.这时可以检查电源板的12V电压是否过来,有12V电压测量U16 DC/DC(ACT4060)转换电路是否正常,当U19第3脚有5V电压输出供给U6 1117-3.3V稳压输出 3.3V电压供经电感L23,L24,L18,L35,L22,L26,L50,L34给主IC U41( 6M19)的128,48,52,61,59,162,69,254脚上.经U8 1117-2.6稳压输出 2.6V电压经L16供给主IC U41( 6M19)的154,143,138,132,127,111. 脚上.测量上如各个电压是否正常,电压正常时,也要考虑主程序IC U42(25VF040)是否程序不良或者与主IC U41( 6M19)的168,169,170,171脚之间的排阻是否有假焊.D.电源指示灯交替闪.说明机器处于自动开关机状态,检查电源板5V电压是否偏低.输出负载是否有短路现象.2.故障实例二故障现象:背光亮黑屏故障分析:A首先看看有没有字符,如果有,此时应多输入几种信源看是否由于某一信号通道损坏造成的黑屏，如果是某一信号状态下黑屏说明屏及其公共通道都正常应重点检查无输出的信源通道.如果TV没有,请检查从U24 7805稳压输出5V电压是否经过L47电感供给高频头U22的第7脚.5,6脚总线电压是否正常., 高频头U22的第11脚有无有RF电压输出(正常为2.5V).无问题后检查Q29(2SC2216)放大管,U25(K7262)声表经过R259,R260 1欧电阻输入到主IC U41( 6M19)的56,57脚.B.没有字符应首先检查屏供电是否正常..如果是LG屏12V供电从电源板输出经过L2到U3(4435)1,2,3脚,该场效管4脚为控制脚当主IC U41( 6M19)的206脚屏供电控制脚为高电位时，经Q1 B极集电极输出低电位到场效管4脚,5,6,7,8有12V电压输出.如果是夏普屏5V 屏供电是12V供电从电源板输出经过L36到U19DC/DC(ACT4060)转换电路输出5V电压经L6到U3(4435)1,2,3脚, 该场效管4脚为控制脚当主IC U41( 6M19)的206脚屏供电控制脚为高电位时，经Q1 B极集电极输出低电位到场效管4脚,5,6,7,8有12V电压输出. 当主IC U41( 6M19)的屏供电控制脚电压不正常, 或者Q1, U3(4435性能不良.都会引起黑屏.C.屏供电为正常黑屏,检查连接屏的LVDS传输线是否松脱.正常后, 测量从解码芯片过来的LVDS信号是否正常，如果不正常应检6M19的工作条件是否正常及主IC U41( 6M19)210第1页脚___235脚是否虚焊损坏等. 3.故障实例三故障现象:背光背光不不亮故障分析:A.开机屏不亮, 检查给背光供电的24V 是否正常, 不正常,传统方法检修电源板.如24V 正常,检查主板上主IC U41( 6M19) 204脚的背光开启信号是否正常.经Q3反相后送到CON14到背光板控制背光电路工作.当U41的204/ON-PBACK 脚输出L 电平到Q3的基极时，Q3的集电极输出高电平到CON14的2脚即背光板，背光板受高电平控制点亮背光灯。
创维液晶彩电8DA2机芯维修手册第一部分：8DA2 机芯主板部分原理介绍一、 8DA2 机芯概述8DA2 机芯是创维近期推出的液晶彩电机芯，它采用美国泰鼎公司的SVP-AX，此芯片为QPF256 封装，内置8051 内核的 CPU，芯片本身除了有先进的图像处理功能外，如视频 YC分离、3D 图像解码、AD 转换、去隔行处理、图像缩放处理、LVDS 编码。
还内置伴音处理器，如音量、高音、低音、平衡处理。
所以用此芯片开发的液晶彩电，主板元件少、电路简单、功能强大。
目前该系列机芯主要用在L20、L08、L16 等系列的机器上，如下：32L08HR、32L16HR、42L16HR、47L20HF、47L20HW；二、8DA2 机芯的整机功能特点：2．1 8DA2 机芯具有的主要特点：1．丰富的接口功能，如：电视、AV 视频、S 端子、分量、VGA、HDMI、USB 接口；2．游戏功能；3．数字静像功能；4．高清晰度显像；5．三代六基色；6．三维解像；7．支持USB 打印功能；8．高清USB，支持RMVB 格式的电影播放；9．健康屏变功能。
2．2 8DA2 机芯主要功能：1. 支持全制式模拟电视的接收；2. 支持复合视频双CVBS 信号；分量视频Y/C 端子；分量YCbCr/YPbPr 的输入；YPbPr端子支持480i 、576i、480p 、576p、720p、1080i、1080P 信号的自动识别；3. VGA 端子支持640×480/60HZ、800×600/60HZ、1024×768/60HZ、1280×1024/60HZ信号的自动识别；4. 具有HDMI 端子；接受符合HDMI V1.3 版本的标准的数字视音频信号；15. 具有六基色三代处理功能；6. 健康屏变功能；具有演示、及手动调节功能；7. USB 高清播放：除了支持 HVD 格式的高清格式的文外，而且支持RM/RMVB 格式的网络流媒体播放，还支持其他多种格式数字流媒体文的播放；8. 支持全景模式等多种显示模式；9. 内置电源，待机功耗小于或等 1.5W,大多数机器小 1W,符合绿色环保要求；10、数字静像、三维解像、高清晰度显像等，使还原出来的图像效果逼真出色。
三、8DA2 机芯遥控器图：关于遥控器操作与功能键作用请查看产品说明书1-1 8DA2图：机芯遥控器对照图四 8DA2 机芯整机系统框图：（见图1-2）2五、8DA2 机芯主要芯片功能简介：5．1 主板上主要芯片功能介绍：）功能介绍：它是美国泰鼎（）公司新推出的液晶电视超级芯片，U1 SVP-AX Trident采用QPF256 封装，功能如下：内置8051 内核的CPU ，完成本机的所有控制；两路视频输出；3 路视频输入；两路S 视频（Y/C ）输入；两路YPBPR 输入；内置视频处理器；画中画、画外画等特效处理；3D一路VGA 信号（RGB 及行场同步）输入；IIC 总线控制；支持8Bit 与10Bit 的LVDS 信号输出可直接可上屏；外接的（）缓存；32BIT 8Mx16 TSOP66 DDR一路HDMI 信号的输入；内置音频处理器，四组模拟音频与一组数字音频输入，可完成音频的切换，音量的控制，音调处理等。
U801 （TDA9885）中放处理芯片，完成本机芯中放解调，输出视频与音频；U14 （HC4052）电子开关，在本机芯主要是完成TV 与外部输入音频的切换；U10 （TDA7266）双声道（5W×2）的模拟伴音功放；U2 （24C64 EEPROM）存储器，此存储器主要是存储器用户与工厂的数据等信息数据，当此存储器不良时会引起不能存台等，可对其进行初始化，初始化方法参见本机芯的调试说明；U5 （TSOP66 封装）8M×16 的DDR 缓存，配合主芯片在处理图像时作数据缓存；U11 （74LVC14A）同步缓冲器；主要作为VGA 行场信号的同步整形，缓冲处理，以增强VGA 信号的行场同步的抗干扰能力；U9 （24C21A）EEPROM （存储器），作为本机VGA 显示器的属性识别，内部存有本机的属性数据；U18、U17 HDMI 信号的缓冲器，作为HDMI 信号的输入缓冲，以增强HDMI 输入接口的抗静电防护，以保护后级的芯片，同时对信号作到一级缓冲作用；U19 （IRF7404）电源控制，在开机与待机时向屏供电驱动板的开关控制。
U21 （AP1513）DC-DC 转换块，在本机上为12V 转5V 的一个电源模块。
六、8DA2 机芯图像处理部分原理简介：8DDA2 机芯TV 的信号，先经高频调器选择后，输出38 的IF 信号，经中放TDA9885完成中放解调处理，解调后的视频信号从TDA9885 的17 脚输出，经Q804 射随放大后，送到主芯片U1 的52 脚。
8DA2 机芯主板的主芯片U1 用的是美国泰鼎（Trident）公司新推出的电视图像处理器（SVP AX），采用QFP256 封装，SVP-AX 主要完成的功能有，对输入的音频视频信号进行选4择切换，另外内置音效处理模块，它对视频信号进行切换、YC 分离、解码，彩色处理，图像缩放，图像格式转换处理等。
外部的高清信号或VGA、HDMI 输入的信号都进入此芯片处理进行处理，最后输出LVDS 信号送到驱动板，由驱动板驱动屏还原图像。
6．1 图像信号的输入：（可参照图1-2）TV 视频：送入U1 的52 脚；AV1 视频：送入U1 的43 脚；AV2 视频：送入U1 的44 脚；S 端子视频：亮度信号送入U1 的42 脚、色度信号送入U1 的45 脚；分量1 与USB 板送来的PPBPR 信号的切换：分量1 的信号与USB 板送过来的YPBPR 信号先在U601 （PI5V330）完成切换，输出来的YPBPR 信号再送入U1，Y 送入U1 的33 脚、PB 送入U1 的34 脚、PR 送入U1 的35 脚；分量2 图像信号：Y 送入U1 的36 脚、PB 送入U1 的37 脚、PR 送入U1 的38 脚；VGA 信号：R 送入U1 的30 脚、G 送入U1 的29 脚、B 送入U1 的28 脚、行场同步信号经U11 同步缓冲整形后，以提高VGA 信号的抗干扰能力，最后分别送入U1 的26、27 脚；HDMI 信号：本机可输入一路HDMI 信号，HDMI 信号支持 1.3 版本，HDMI 信号先在U17、U18 两芯片进行缓冲，可作为抗静电防护，以保护主芯片，经过两个芯片缓冲后，最后送到U1 的4、5、8、9、12、13、19、20 脚；6．2 图像信号的输出：（可参照图1-2）视频信号输出：它从U1 的61 脚输出，送到AV 板JA9 插座，作为本机的视频信号输出；七、8DA2 机芯伴音部分原理简介：8DDA2 机芯TV 的音频信号，先经高频调器选择后，输出38 的IF 信号，经中放TDA9885完成中放解调处理，解调后的音频信号从TDA9885 的8 脚输出，送到U14 （HC4052）1 脚与12 脚，同时从USB 小板送来的音频信号也送入U14，在U14 内部完成切换，最后从U14 的确3、13 脚输出，送到主芯片U1 的79、80 脚。
其它外部音频输入如下。
7．2 U60 输入的音频信号如下：（注：本机芯外部输入的音频信号通道可在用户菜单上操作，如VGA 信号可选择在视频1 输入的音频，也可选择视频2 输入的音频，在声音菜单下在“声音通道”上进行设置）AV1 及VGA 的R、L 声道音频信号，从U1 的73、74 脚输入；AV2 及S 端子的R、L 声道音频信号，从U1 的75、76 脚输入；分量2 的R、L 声道音频信号，从U1 的77、78 脚输入；以上输入的各组音频信号，在U1 的内部进行切换，对音效进行处理，如：音量控制，5高音提升、低音动态提升。
最后分二组输出，第一组是从U1 的81、82 脚输出音频信号送到AV 板，作为本机的音频输出；第二组是从U1 的66、67 脚输出，送到功放电路还原本机的伴音。
本机芯的功放采用的是U10 （TDA7266）伴音功放，音频信号从U1 切换及处理后，从U1的66、67 脚输出，送入到U10 的4、12脚。
在U10 内部完成功率放大，R 声道从U10 的1、2 脚输出，L 声道从U10 的14、15 脚输出，最后送入扬声器还原出本机伴音。
八、8DA2 机芯开关机控制原理：8．1 待机控制原理：本机芯的待机控制由主芯片U1 的182 脚输出待机控制信号（高电平待机，低电平开机），此脚输入的信号经Q16 倒相放大，送到CON23 的插座的1 脚，此脚在高电平是表示在开机状态（注：此脚开机时为3.6V,关机时为0V），它与电源板的待机控制脚相连接，从而实现电源板的开机与待机，在待机时电源板只有+5V 电源输出，+12V 与+24V 在待机状态时将关掉。
屏供电的控制：它是由主芯片U1 的177 脚输出，去控制Q11，当在开机状态时，U1 的177 脚输出高电平，使Q11 导通，集电极为低电平，使U19 （IRF7404MO 管）导通，此时供电由U19 的1、2、3 脚输入，5、6、7、8 输出，送到屏的驱动板。
注意：本机芯在配不同的屏时，U19 的1、2、3 脚输入的电压会不同，因为有+12V 与+5V 的供电，通过在电路板上R12 与R13 进行切换，当配的屏是5V 供电时，只需要将R12 接入，R13 断开，接 12V 屏供电时，将R13 接入，R12 断开。
若接错，将有可能导致屏上的驱动板烧坏。
见下图1-3图1-3：屏供电控制图612V 供电的屏：请将R13 接入如：常见LG 屏的供电是采用 12V ；5V 供电的屏：请将R12 接入如：常见三星屏的供电是采用5V 。
8．2 背光控制电路：本机芯的背光板控制主要分为两路，第一路为背光开关控制，第二路为屏变的背光亮度控制。
背光开关控制：在开机状态时，主芯片U1 的92 脚输入低电平，去控制Q15 的基极，使Q15 截止，集电极输出高电平5V，此高电平去CON13插座的第一脚，然后通过此插座去背光板控制背光的开与关。
高电平5V 背光开，低电平0V 时背光关。
（见图1-4）图1-4：背光板控制部分电路图屏变背光亮度的控制：本机具有屏变功能，创维的屏变包含场景屏就与光感屏变，由机器面板上的感光头对外界环境光的检测与电视图像场景的检测去动态的控制背光亮度与图像的亮度与对比度等，对图像这部分的控制由主芯片完成，在这里不叙述。
这里介绍背光亮度的控制。
7由主芯片U1 的167 脚输出控制电平，此电平送到Q4 进行缓冲放大，发射极输入控制信号送到CON13 插座的第2 脚，通过此插座去控制背光板的亮度随着图像的场景与观看的环境光变化而变化。
