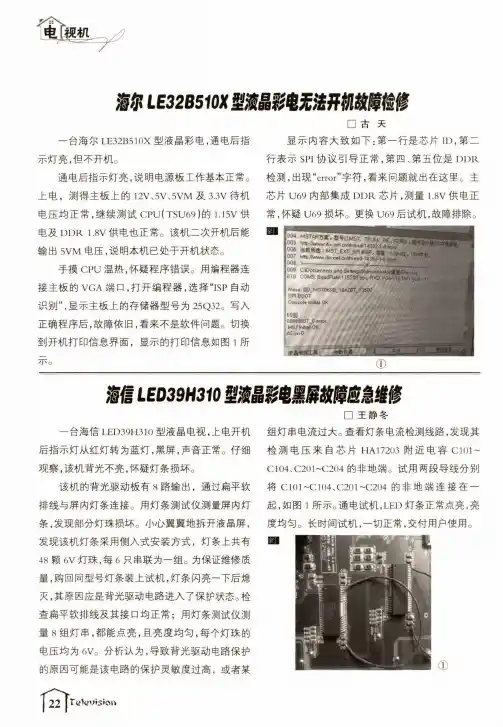

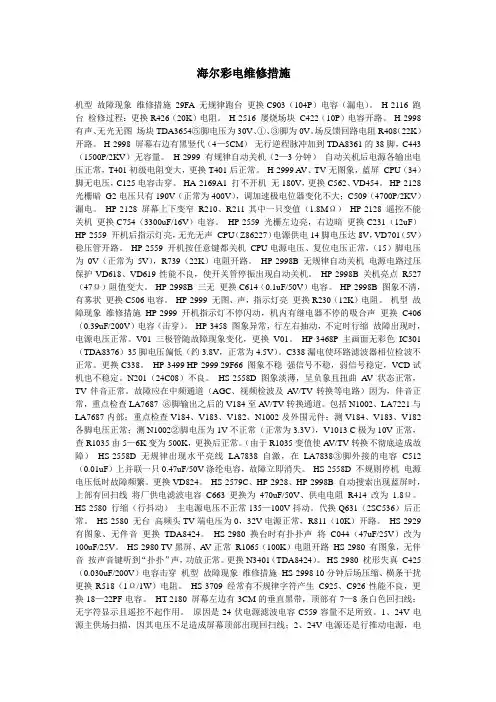

海尔彩电维修措施机型故障现象维修措施29FA无规律跑台更换C903（104P）电容（漏电）。
H-2116 跑台检修过程：更换R426（20K）电阻。
H-2516 屡烧场块C422（10P）电容开路。
H-2998 有声、无光无图场块TDA3654⑤脚电压为30V、①、③脚为0V。
场反馈回路电阻R408（22K）开路。
H-2998 屏幕右边有黑竖代（4—5CM）无行逆程脉冲加到TDA8361的38脚，C443（1500P/2KV）无容量。
H-2999 有规律自动关机（2—3分钟）自动关机后电源各输出电压正常，T401初级电阻变大，更换T401后正常。
H-2999 A V、TV无图象，蓝屏CPU（34）脚无电压，C125电容击穿。
HA-2169A1 打不开机无180V，更换C562、VD454。
HP-2128 光栅暗G2电压只有190V（正常为400V），调加速极电位器变化不大；C509（4700P/2KV）漏电。
HP-2128 屏幕上下变窄R210、R211其中一只变值（1.8MΩ）HP-2128 遥控不能关机更换C754（3300uF/16V）电容。
HP-2559 光栅左边亮，右边暗更换C231（12uF）HP-2559 开机后指示灯亮，无光无声CPU（Z86227）电源供电14脚电压达8V，VD701（5V）稳压管开路。
HP-2559 开机按任意键都关机CPU电源电压、复位电压正常，（15）脚电压为0V（正常为5V），R739（22K）电阻开路。
HP-2998B 无规律自动关机电源电路过压保护VD618、VD619性能不良，使开关管停振出现自动关机。
HP-2998B 关机亮点R527（47Ω）阻值变大。
HP-2998B 三无更换C614（0.1uF/50V）电容。
HP-2998B 图象不清，有雾状更换C506电容。
HP-2999 无图、声，指示灯亮更换R230（12K）电阻。
机型故障现象维修措施HP-2999 开机指示灯不停闪动，机内有继电器不停的吸合声更换C406（0.39uF/200V）电容（击穿）。
海尔液晶电视L37A11-AK一机多病之维修过程
海尔液晶电视L37A11-AK用户反映通电过一会才能开机，屏幕左右一半正常一半花屏，放置两个月后彻底不开机（红灯亮）；只要求修开机就行，花屏可以不修。
二话不说拆后盖，卸电源板，找到STB 5V滤波电容连同另一只怀孕电容一并更换，通电立刻开机。
问题来了，屏幕背光闪烁。
24V实测只有21V，直接换掉24V滤波电容开机一看外甥打灯笼-----照旧。
问题肯定是24V电源问题，继续检查---发现PFC电压只有320V，PFC芯片L6562 8脚只有8.4V 感觉严重偏低。
找到此路电源滤波电容外观正常但还是换掉开机24V 正常了。
再测L6562 8脚电压为13.5V。
就是它捣鬼。
接下来处理花屏故障。
测量每对差分信号线之间的阻值，正常为100欧左右（为什么？看到最后就明白了）
左数第二对阻值为1.83K，其他都在96--103欧之间，显然这一组有问题，擦洗屏线无效于是拆掉灯箱铁框。
检查边板如图101排阻有一个阻值为1.83K。
更换开机完美修复。
家电维修技术论坛jdwx-cn。

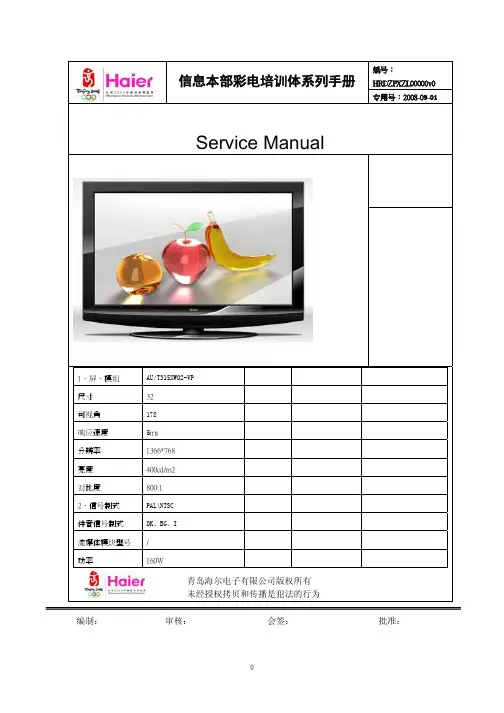

编信息本部彩电培训体系列手册专 9 01维修手册Service Manual产品机芯或产品系列名称列组应 度率亮度对 度流率青岛海尔电子有限公司版权所有未经授权拷贝和传播是犯法的行为编制：审核：会签：批准：目录CONTENT项 码 项 码 规 线图 产 观结 观图 压 理 数 产 关 图 产 图 产 图 产 说 产 进 绍 检测 图 检 问题 简 现 结 规 书 场 检测 压 说 项 产 细专 图 软 级调试说 图 进 图 软 级调试说 导绍骤图导础调试说产 维 养 识产 导骤产 术 数 规理图 线图理图规产 观结 观图观图图标 遥图蓝 不数 ， 环绕立体声系统 时 观 ，左右 °可旋转钢化玻璃底座 进 术驰 理 养 调 智能省电 支持画中画产 关础上更改 机壳。
区别机壳不同产产项数组 显图 显 例 力 亮度 对 度 应 度 图 数 图 频 数 图 显 显语 简 图数 立 环绕立 立量 量 静侧读单 频 扫选择 调软换 历 时开 软 图内 扬 数数 内 率率率 压 围 频率 关 时净13.8 净 带 11.516.3 带14净 带790x95x504880*185*605 结 数认证认证 场 内产例产 说 产 进 绍 检测调试说 调试 调试 对 路 进行 检 路 错 漏 漏 当 路 路 理图 开 调试 调试 须 过计量 对 证 度 则不数 压流稳压标检将 L32F3 连 连 发出的工厂调试流 进 状态 遥 开 键 开 进 标 状态遥 节 节 键检 节 图 应 竖 数码 不 图 漏 漏 请 索 索测试 遥 调 量 对 度 亮度 度 锐度 应检 图 时 识别图 检 识别 图检 信号源 键 显 单 应 观 应 频 图 应 时还 检测安全使用警告Safety Warning权 更 产产 流 压 标 说 将 流 线 标 标 连雷 流 断 时 请 线 线不 许 缠绕 不 将 线场对 不 不 将 过湿 过热 尘 证 良 对流 不 将将 净 软 显 线 显 别 请 净 湿 进行 请不 雾状 剂 请不 力过 损项显 显 别 亮 红 绿 蓝 许 这 现 不 不良显 时 显 静 时 留 残 这 损 不当连 时 现 不 现 别 连 脑时 显 不 识别 率为软 较 杂 现软 问题 不 。
电视维修手册第一章：电视故障诊断与维修方法一、电视无法开机当电视无法开机时，首先需要检查以下几个方面：1. 电源插头是否插紧：请确保电源插头已经完全插入电视的电源插座，并且插紧。
2. 电源线是否损坏：检查电源线是否有明显的破损或者断裂情况，如有需要更换新的电源线。
3. 电源开关是否打开：确保电源开关已经打开，有些电视可能有独立的电源开关。
如果以上检查都没有问题，但电视仍然无法开机，可能是以下原因之一：1. 电视主板故障：电视主板是电视的核心部件，如果主板损坏，可能导致电视无法正常开机。
此时建议联系专业维修人员进行维修或更换主板。
2. 电源供应故障：电视的电源供应部分可能出现故障，导致电视无法正常供电。
此时建议联系专业维修人员进行维修或更换电源供应部件。
二、电视无法接收信号或画面不清晰当电视无法接收信号或者画面不清晰时，可以按照以下步骤进行故障排除：1. 检查天线连接：确保电视天线线缆连接牢固，没有松动或者断裂。
如果有需要，可以重新连接天线线缆并确保信号良好。
2. 调整天线方向：有时候电视信号不好是由于天线方向不正确导致的。
可以尝试调整天线的方向，找到最佳的信号接收位置。
3. 检查信号源设备：如果电视无法接收到信号，可能是信号源设备的问题。
可以检查信号源设备（如有线电视盒、DVD播放器等）是否正常工作，以及连接线是否完好。
如果以上步骤都没有解决问题，可能是以下原因之一：1. 电视调谐器故障：电视调谐器是接收信号的重要部件，如果调谐器出现故障，可能导致无法接收信号或者画面不清晰。
此时建议联系专业维修人员进行维修或更换调谐器。
2. 信号源设备故障：如果信号源设备本身出现故障，可能导致电视无法正常接收信号。
此时建议检查信号源设备的工作状态，或者联系专业维修人员进行维修。
第二章：常见电视故障及解决方法一、电视画面出现噪点当电视画面出现噪点时，可以尝试以下方法进行故障排除：1. 调整信号源设备：有时候噪点是由于信号源设备输出信号不稳定导致的。

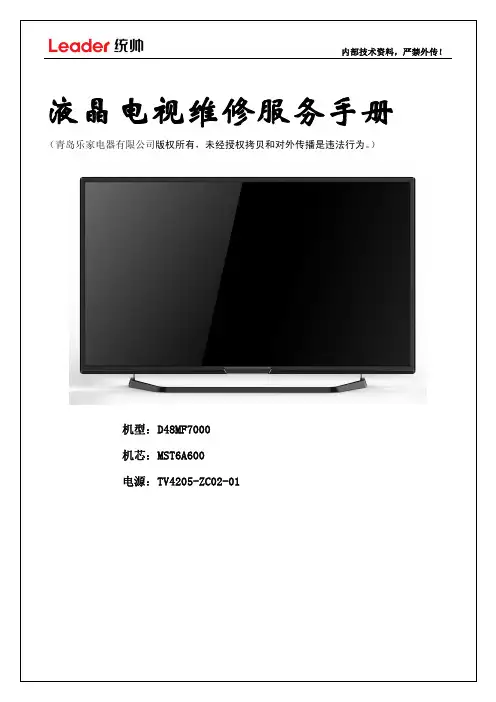

机型：D48MF7000机芯：MST6A600电源：TV4205-ZC02-01目 录一、产品介绍 .........................................................1、产品外观介绍 .................................................................2、产品技术参数、功能特点介绍 .......................................................二、机芯方案概述 ..................................................................三、机芯电路方框图...................................................................四、机芯板原理及维修 ............................................................. （一）、机芯原理说明...................................................1、电源部分 ...................................................2、遥控电路 ..........................................................3、开关机静音电路...................................................4、功放电路 ...................................................5、Tuner射频 部分 ...................................................（二）、机芯板介绍...................................................1、机芯板实物图接口介绍...................................................2、机芯板实物图芯片分布介绍...................................................（三）机芯常见故障维修流程图及维修方法................................................... （四）、主要IC集成块功能引脚定义及参数............................ .......................五、产品爆炸图、BOM明细、结构规格书 ..........................................1、产品爆炸图.............................................................2、BOM明细.............................................................3、结构规格书.............................................................六、软件升级方法 ........................................................1、升级方法............................................................2、异常升级方法............................................................液晶电视维修服务手册——D48MF7000一、产品介绍1、产品外观介绍：（1）、' 0) 外观示意图：前视图（含本控按键）：后视图（含端子图、后铭牌）：（2）、D48MF7000 外观实物图（3）、遥控器图片2、产品技术参数、功能特点介绍：（1）技术参数基本参数：型号 D48MF7000产品类别（LCD/LED） LED颜色 黑色外观（窄边框/拉丝面板/高光） 窄边框/磨砂遥控器 HTR-T13底座型号 TV4620壁挂型号 略图像参数：四驱多维背光 N/A屏幕比例（4:3/16:9） 16：9屏分辨率 1920*1080运动图像处理（60HZ/120HZ/240HZ） 60HZ图像制式 PAL/NTSC亮度 270 cd/m2对比度 3000:1声音参数：自动音量控制（是/否） 是伴音制式 D/K、I、BG、M MAXXBass平板重低音（是/否） 是SRS环绕立体声（是/否） 否九段均衡器（是/否） 是规格参数：不含底座（mm） 1097x68x647 mm 产品尺寸含底座（mm） 1097x298x697 mm不含底座（kg） 10．8产品重量含底座（kg） 11．7整机功率（W）90W内置伴音功率(W) 2*8W电压范围 100-240V环境要求 零下20到45度 （2）、功能特点端子：AV输入 2AV输出 1VGA 1YPbPr 1DSMB数字接口 N/A光纤接口 N/A网络接口 N/AUSB接口 2HDMI 1模卡卡槽 N/A流媒体卡槽接口 N/ARF射频端子 1数字电视接口（插入CAM+CI卡） N/A耳机接口 N/A功能：开放式模卡平台（是/否） 否网络视频（华数/百视通/优朋/否） 华数2D转3D（偏光式/快门式/否） 否支持无线键盘、鼠标（是/否） 是内置无线WIFI（是/否） 是Android操作系统版本 4.0支持移屏/甩屏/多屏互动 是家电物联 否海尔之家 否语音控制 否画中画 否特殊功能 否其他手机/电脑传屏软件名称 否支持无线网卡型号 内置无线WIFI详见说明书二、机芯方案概述（机芯模块经理提供）本机所采用6A600机芯方案，是2013年开始主推的高端数字电视单芯片机芯方案，为安桌操作系统主要特点包括：1、安桌操作系统，多屏操作，且支持无线鼠标2、高清晰LED显示屏，高品质、多功能。

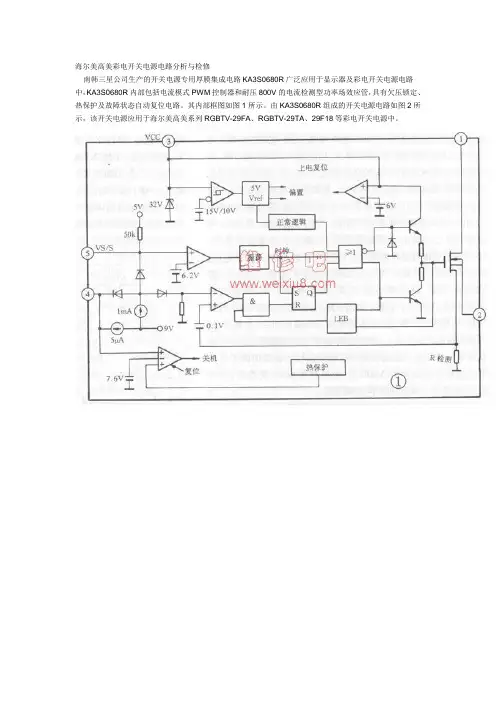

海尔美高美彩电开关电源电路分析与检修南韩三星公司生产的开关电源专用厚膜集成电路KA3S0680R广泛应用于显示器及彩电开关电源电路中，KA3S0680R内部包括电流模式PWM控制器和耐压800V的电流检测型功率场效应管，具有欠压锁定、热保护及故障状态自动复位电路。
其内部框图如图1所示。
由KA3S0680R组成的开关电源电路如图2所示，该开关电源应用于海尔美高美系列RGBTV-29FA、RGBTV-29TA、29F18等彩电开关电源中。
一、开关电源电路分析1．启动开机时，交流220V电压经启动电阻R802(68k)、R803(68k)和整流二极管VD80l(ERBl2—06)给启动电容C808(68uF)充电，当C808充电到15V(上门限)时，电源厚膜块N801(KA3S0680R)内部控制电路启动。
控制电路一旦启动，N801③脚电压开始下降，在降至10V(欠压门限)前，开关变压器T801(BCK-07-D8)的自举绕组⑥～⑧绕组经VD803(ERS43-04)、C808整流滤波及时为N801③脚补充电流，开关电源维持正常运行。
N801③脚内部接一只32V稳压二极管作过压保护，用于防止③脚电压过高。
当③脚电压低于10V时，N801执行欠压锁定而停振。
正常工作时③脚电压约为16V。
2．振荡开关电源振荡电路集成在N801内部，所以不再需要外部的定时元件，这点与其它开关电源不同。
N801内部振荡器的自由振荡频率为16kHz，时钟占空比(脉冲宽度与脉冲周期之比)为5％，当N801⑤脚输入的外同步电压达到6．2v时，内部比较器翻转，触发振荡器提前复位，使振荡频率升高到26～130kHz，时钟占空比也作相应的变化。
⑤脚的直流电压由开关变压器T801⑥脚的脉冲电压经VD804(1N4148)、C811(100uF)整流滤波、R806(35．7K)、R807(100K)分压决定。
3．稳压光电耦合器N802(PC817B)担任变压器初级与次级的信息传递。
关于电视维修不了解的朋友可以来找找维修电视安心闪电家修中心，这样子就可以对电视维修有一个更详细的了解啦。
今天维修电视安心闪电家修中心就教大家海尔电视电源板的故障维修方法吧。
维修电视安心闪电家修—电源板的简介顾名思义，电源板是以电源处理为主的机板，电源处理的方式根据后续电路需求而多样化，如：输入输出类型：交流（AC）、直流（DC）、脉冲、高压、低压、高频、低频、单路、多路，变换类型：升压、降压、恒压、恒流、线性、非线性可控，电路方式：线圈耦合型变压器、电子器件型开关电源。
维修电视安心闪电家修—电视电源板的维修方法1、用风扇吹电源板用纸板遮住主板，工作2小时没有异常，但是反过来用纸板遮住电源板，用风扇吹主板，不到10分钟就关机了，测量温度如下：高压驱动MOS的散热片温度高于70度就会关机，APFC散热55度，PWM低压电源散热片46度，主板CPU有70度。
2、更换高压电源的MOS原来的是ST的F11NM60N更换为BR(蓝箭)的IRF12N60，温度降低到65度，但还是在30分钟左右关机，测量板载的所有电容，容量都在范围内，电阻也大部分测过很正常;检修陷入困境。
3、用热风枪吹高压电源的驱动IC：7382和大二极管附近，不到10秒就关机，故障锁定在隔离驱动IC及外围电路上，更换自举电容无效，更换波形修正钳位的4个三极管也无效，我要上吊了，高度怀疑7382热稳定性差，但是又没有办法，准备自杀中。
4、高压电源有个393的8脚IC，用来监控电流和保护动作的，准备把它废掉，但是又怕故障扩大。
海尔电视电源板的维修维修电视安心闪电家修中心就介绍到这里了，大家可以了解到这些海尔电视电源板的维护吗，不过电视机电源板还是需要我们用心的。
今天维修电视安心闪电家修中心给大家介绍了以上四点自行维修电视电源板的方法，希望能够帮到大家的忙。

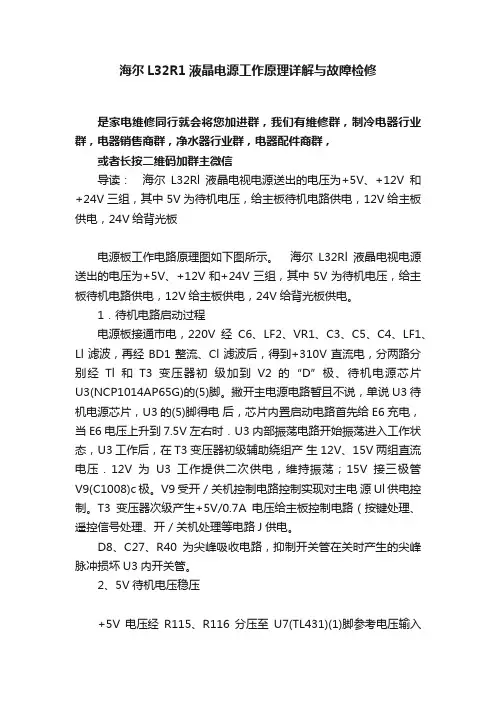

海尔L32R1液晶电源工作原理详解与故障检修是家电维修同行就会将您加进群，我们有维修群，制冷电器行业群，电器销售商群，净水器行业群，电器配件商群，或者长按二维码加群主微信导读：海尔L32Rl液晶电视电源送出的电压为+5V、+12V和+24V三组，其中5V为待机电压，给主板待机电路供电，12V给主板供电，24V给背光板电源板工作电路原理图如下图所示。
