电子电路板的故障检测及维修

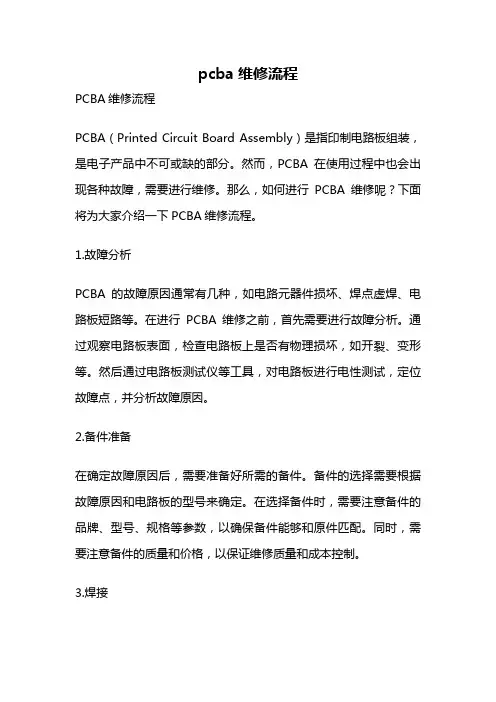

pcba维修流程PCBA维修流程PCBA（Printed Circuit Board Assembly）是指印制电路板组装，是电子产品中不可或缺的部分。

然而，PCBA在使用过程中也会出现各种故障，需要进行维修。

那么，如何进行PCBA维修呢？下面将为大家介绍一下PCBA维修流程。

1.故障分析PCBA的故障原因通常有几种，如电路元器件损坏、焊点虚焊、电路板短路等。

在进行PCBA维修之前，首先需要进行故障分析。

通过观察电路板表面，检查电路板上是否有物理损坏，如开裂、变形等。

然后通过电路板测试仪等工具，对电路板进行电性测试，定位故障点，并分析故障原因。

2.备件准备在确定故障原因后，需要准备好所需的备件。

备件的选择需要根据故障原因和电路板的型号来确定。

在选择备件时，需要注意备件的品牌、型号、规格等参数，以确保备件能够和原件匹配。

同时，需要注意备件的质量和价格，以保证维修质量和成本控制。

3.焊接PCBA维修中最常见的操作就是焊接。

焊接需要使用焊台、焊锡丝、吸锡器等工具。

在进行焊接之前，需要先将焊台预热至适当温度。

然后将焊锡丝加热，把焊锡丝轻轻地接触到焊点上，等待焊锡丝融化，将焊锡涂抹到焊点上。

最后，使用吸锡器清除多余的焊锡，完成焊接操作。

4.测试在完成维修之后，需要进行测试，以确保维修质量。

测试需要使用测试仪器，如万用表、示波器等。

通过测试仪器，可以检查电路板上各个电路的电压、电流等参数是否正常，以确保维修的效果。

5.质量检查在测试完成后，需要进行质量检查。

对于维修后的电路板，需要进行外观检查和电路检查。

外观检查需要检查电路板的表面是否有损坏、变形等问题，电路检查需要使用测试仪器检测电路板各个电路的电压、电流等参数是否正常。

只有通过质量检查，才能保证维修的质量。

以上就是PCBA维修流程的详细介绍。

在进行PCBA维修时，需要注意细节，严格按照流程进行操作，以确保维修质量。

同时，在进行PCBA维修之前，需要具备一定的电子知识和维修经验，以便快速定位故障点，并正确地进行维修操作。

电路板故障诊断与检修方法（电路板七大故障表现及诊断处理方法）一、电容故障电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。

电容损坏表现为：容量变小、完全失去容量、漏电、短路。

电容在电路中所起的作用不同，引起的故障也各有特点：在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。

用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机，如果电容并在数字电路的电源正负极之间，故障表现同上。

这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。

电容的寿命与环境温度直接有关，环境温度越高，电容寿命越短。

这个规律不但适用电解电容，也适用其它电容。

所以在寻找故障电容时应重点检查和热源靠得比较近的电容，如散热片旁及大功率元器件旁的电容，离其越近，损坏的可能性就越大。

所以在检修查找时应有所侧重。

有些电容漏电比较严重，用手指触摸时甚至会烫手，这种电容必须更换。

在检修时好时坏的故障时，排除了接触不良的可能性以外，一般大部分就是电容损坏引起的故障了。

所以在碰到此类故障时，可以将电容重点检查一下，换掉电容后往往令人惊喜。

二、电阻故障常看见许多初学者在检修电路时在电阻上折腾，又是拆又是焊的，其实修得多了，你只要了解了电阻的损坏特点，就不必大费周章。

电阻是电器设备中数量最多的元件，但不是损坏率最高的元件。

电阻损坏以开路最常见，阻值变大较少见，阻值变小十分少见。

常见的有碳膜电阻、金属膜电阻、线绕电阻和保险电阻几种。

前两种电阻应用最广，其损坏的特点：一是、低阻值（100。

以下）和高阻值（100k。

以上）的损坏率较高，中间阻值（如几百欧到几十千欧）的极少损坏；二是、低阻值电阻损坏时往往是烧焦发黑，很容易发现，而高阻值电阻损坏时很少有痕迹。

电路板的故障诊断与维修策略摘要：电路板对于现代化电子机械设备来说是不可或缺的配件，它作为电子设备的主要部件具有迷你化、直观化的特点，能够被批量生产提高电子设备产量，因此在电子设备和机械设备使用非常广泛的情况下，如何对电路板的日常故障进行快速诊断与维修，是当前电路板生产者和从业者的主要研究方向。

关键词：电路板；故障诊断；维修；策略随着各个行业机械化和智能化的发展程度不断加强，各类电子、机械以及智能设备等产品的升级换代，电路板中的管线结构越来越复杂，由于电路板的功能不断增加，发生故障后诊断的难度也逐渐变大，因此如何快速对电路板故障问题进行诊断，并针对分析结果制定出对应维修方案，做到快速发现问题、快速处理问题是目前需要重点研究的内容。

1.电子设备中电路板的作用在电子机械设备中使用高度集成的电路板，能够避免生产电子机械产品时出现人工操作错误的情况，通过生产线自动化对电路板进行插装、焊接和质量抽检，能够提升电子整机产品的可靠性和质量，并缩短了生产时间。

目前电路板主要有陶瓷电路板、氧化铝陶瓷电路板、氮化铝陶瓷电路板、线路板、PCB板以及印刷电路板等，这些类型的电路板是通过绝缘基材与导体材料进行组合，对电子设备的不同区域进行互联作用，相当于整个产品元器件的固件，具有连通电流、信号的作用。

其中使用的最为广泛的是印制电路板，它已经逐渐成为电器、数码、机械等现代化产品的重要组成部分[1]。

2.电路板故障诊断方法2.1测量法电路板出现故障现象时，在检查设备外观，简单确认其他部件没有问题后，会使用万用表对电路板的电压参数进行输入和输出的测试，确定测试数据是不是在正常值范围内，如果是异常就通过电压数值对应故障表确定问题发生的原因。

这个方法相对来说比较简单，用时较短，能够初步排查是否为电路板故障，并且对应异常数值能够找到问题原因。

采用测量分析法就需要维修人员能够熟悉产品生产厂家提供的设备维护资料，并能够记录设备初始状态时的相关数值，以此作为后续电路板故障的诊断参照内容。

电路板维修的检测方法电路板是电子产品中最重要的组成部分之一，负责传导和控制电流。

在电路板出现故障时，为了进行维修，需要使用各种检测方法来确定问题的原因和位置。

以下是常用的电路板维修检测方法：1.目视检查：首先，要进行电路板的目视检查，观察电路板是否有明显的损坏、烧毁或液体渗入等情况。

检查电路板上的元件是否有松动、焊接错误或损坏，如电容器是否鼓胀等。

2.多用表测试：通过使用万用表、电阻表、电容表等测试仪器，检测电路板上的电压、电流、电阻和电容等参数值。

这可以帮助确定是否有电路短路、断路或元件损坏等问题。

3.热红外检测：使用热红外摄像机扫描电路板表面，检测是否存在过热现象。

过热往往是电路板中的元件或电路短路的迹象，这样可以帮助维修人员找到故障部位。

4.X射线检测：对于多层电路板，可以使用X射线检测仪来查看电路板内部分层情况。

这可以帮助确定是否有焊接错误、层与层之间的短路或断路等问题。

5.红外回流焊接：红外回流焊接是一种常用的电路板组装和维修方法。

通过在故障区域施加适当的红外热量来重新焊接问题元件，以修复电路板。

6.组件替换：当确定电路板上的元件损坏时，可以使用相同或兼容的元件进行替换。

这要求维修人员具备良好的焊接技巧和判断元件是否符合规范的能力。

7.特殊测试仪器：对于复杂的电路板，常常需要使用专用的测试仪器进行检测。

例如，对于高频电路板，可以使用频谱分析仪来检测信号的频率分布和噪音水平。

8.基板测试夹具：对于大批量的电路板维修，可以使用基板测试夹具进行快速的自动化测试。

这些夹具可以通过准备好的测试程序来自动测试电路板上各种元件和连接。

以上是常用的电路板维修检测方法，不同的方法可以互相补充，帮助维修人员快速准确地找到电路板故障的原因和位置。

在进行维修工作时，请务必遵循安全操作规程，避免进一步损坏电路板或发生其他意外。

电子电路的故障检测和维修流程电子电路是现代科技中不可或缺的组成部分，但随着电子设备的日益复杂化，故障也时有发生。

对于电子电路的故障检测和维修，需要经过一系列步骤和流程。

本文将详细介绍电子电路故障检测和维修的流程，并分点列出。

一、故障检测准备1. 确定故障现象和范围：例如电子设备无法开机、开机后无显示等。

2. 查找设备的技术资料和原理图：了解设备的工作原理和电路结构。

二、故障检测流程1. 外观检查：检查设备的外部连接是否松动、电源线是否正常插入等。

2. 电源检查：检查电源是否正常工作，测量电源电压和电流是否稳定。

3. 信号检查：使用示波器、信号发生器等工具检查关键信号的波形和频率。

4. 元器件检查：检查电容、电阻、二极管等元器件是否短路或开路。

5. PCB检查：使用万用表、热像仪等工具检查电路板是否有热点、焊接不良等问题。

6. 故障分析：根据对以上检查的结果，结合设备的技术资料和原理图，找出可能出故障的部件。

三、故障维修流程1. 备件准备：根据故障分析的结果，准备需要更换的元器件。

2. 拆卸部件：根据设备的拆装要求，将需要进行维修的部件拆卸下来。

3. 更换元器件：将故障的元器件用新的进行更换，注意安装位置和焊接方法。

4. 清洁和保养：在进行维修的同时，进行设备的清洁和保养，确保设备的正常工作。

5. 单元测试：对更换元器件的单元进行测试，确认故障是否解决。

6. 装配和调试：将维修好的部件重新装配起来，并进行调试，确保设备的正常工作。

四、故障记录和分析1. 记录维修过程：将故障检测和维修的详细过程进行记录，包括问题现象、检修步骤和解决方案等。

2. 故障分析：对故障的具体原因进行分析，可以借助专业的故障分析工具和仪器。

五、总结和改进1. 总结经验：根据故障记录和分析的结果，总结经验教训，为以后的维修工作做好准备。

2. 改进维修流程：在日常维修工作中，不断优化流程和方法，提高工作效率和质量。

综上所述，电子电路故障检测和维修是一个复杂且技术密集的过程。

电脑维修技术中的电源故障检测与修复在电脑维修技术中，电源故障是常见的问题之一。

电脑的电源负责为各个硬件设备提供电力，一旦出现故障，将影响整个电脑的正常运行。

因此，电源故障的检测与修复是维修技术人员必备的技能之一。

一、电源故障检测1. 视觉检查首先，维修人员应该进行电脑外观的视觉检查。

观察电源线、电源插头以及电源开关是否完好无损，是否有明显的物理损坏。

若发现异常，应及时更换。

2. 电压测试使用万用表或电压表进行电压测试，以确定电源供电是否正常。

将表笔插入主板上的电源插座，观察电压读数是否在正常范围内。

一般来说，12V的电压读数应该在11.4V至12.6V之间。

3. 电路板检查电源故障的一个常见原因是电路板上的元件损坏。

维修人员可视情况拆开电源，仔细观察电路板上的电容、电阻、变压器等元件是否存在明显的损坏或烧焦痕迹。

如有异常，需要更换损坏的元件。

4. 短路检测有时候，电源故障可能与电路短路有关。

维修人员可以使用专业的短路检测工具来诊断电路是否存在短路情况。

如果发现短路，需要检查并修复相关的电路连接问题。

二、电源故障修复1. 更换电源插线板如果电源插线板损坏，维修人员应该及时更换。

选择具有良好质量的插线板，确保电流传输的稳定性和安全性。

2. 更换电源开关电源开关损坏将导致电源无法正常启动或关闭。

在检测中如果发现电源开关不工作，应及时更换新的开关，确保电脑的正常操作。

3. 更换电源风扇电源风扇是散热的重要组成部分，如果风扇损坏或转速过慢，将导致电脑温度过高。

在检测中，若发现电源风扇出现异常，应及时更换新的风扇以保证散热效果。

4. 更换电源如果经过测试和检查后，确定电源无法正常供电，那么维修人员应考虑更换整个电源。

在选择新电源时，要根据电脑的功耗和需求来选购，确保电源的负载能力与电脑设备相匹配。

5. 修复电路板在检查中，如果发现电源电路板上的元件损坏，维修人员可以尝试修复。

例如，更换损坏的电容或电阻元件。

电路板常用的十种检测方法工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。

这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。

下面，我们就为大家介绍几种电路板的检测方法：1、信号注入法：此法是使用外部信号源的不同输出信号作为已知测试信号，并利用被检电子设备的终端指示器表明测试结果，检查时，根据具体要求，选择相应的信号源，获得不同指标的已知信号，由后级向前级检查，即从被检设备的终端指示器的输入端开始注入已知信号，然后依次由后级电路向前级电路推移。

在工业电路板维修中把已知的、不同测试信号分别注入各级电路的输入端，同时观察被检设备终端面指示器的反应是否正常，以此作为确定故障存在的部分和分析故障发生的原因的依据。

2、代换法：指是用已知完好的同型号、同规格电路板维修来代换被测电路板维修，可以判断出该电路板维修是否损坏。

3、非在线测量：指非在线测量在电路板维修未焊入电路时，通过测量其各引脚之间的直流电阻值与已知正常同型号电路板维修各引脚之间的直流电阻值进行对比，以确定其是否正常。

4、在线测量：指在线测量法是利用电压测量法、电阻测量法及电流测量法等，通过在电路上测量电路板维修的各引脚电压值、电阻值和电流值是否正常，来判断该电路板维修是否损坏。

5、参数测试法：就是运用仪器仪表（如在线维修测试仪）测试电子设备电路中的电压值，电流值、元件数值、器件参数等的一种电子设备故障检查方法。

通常，在不通电的情况下测量电阻值，在通电的情况下测量电压值、电流值，或拆下元器件测量其相关的参数。

6、波形观察法：这是一种对电子设备的动态检测法。

它借助示波器，观察电子设备故障部位或相关部位的波形，并根据测试得到的波形形状、幅度参数、时间参数与电子设备正常波形参数的差异，分析故障原因采取检修措施，在工控电路板维修中波形观察法是一种十分重要的、能定量的测试检修方法。

电路板维修中的方法技巧引言控制系统由于价格不菲，因此当其发生故障时，为了讲求经济效益，节约成本，一般采用维修的方式。

但是在发生以下几种情况时，需要更换新的电路板：电路板已到报废年限;电路板被损坏的情况严重，无法修理;经过多次反复维修，不断出现问题的，说明电路板存在不稳定因素，已经不适于在机床中继续使用的。

本人从事电路板的维修工作多年，在工作中总结了一些维修的方法及技巧，介绍给大家，与大家共勉之。

1 观察法当我们拿到一块待维修的电路板时，首先对它的外观进行仔细的观察。

如果电路板被烧过，那么在给电路板通电前，一定要仔细检查电源电路是否正常，在确保不会引起二次损伤后再通电。

观察法是属于静态检查法的一种，在运用观察法时，一般遵循以下几个步骤。

第一步观察电路板有没有被人为损坏，这主要从以下几个方面来看：①看是否电路板被摔过，导致了板角发生变形，或是板上芯片被摔变形或摔坏的。

②观察芯片的插座，看是否由于没有专用工具，而被强制撬坏的。

③观察电路板上的芯片，若是带插座的，首先观察芯片是否被插错，这主要是防止操作者自己维修电路板时将芯片的位置或方向插错。

如果没有及时把错误改正，当给电路板通电时，有可能会烧坏芯片，造成不必要的损失。

④如果电路板上带有短接端子的，观察短接端子是否被插错。

电路板的维修需要的是理论上的扎实功底，工作上的仔细认真，通过维修者的仔细观察，有时在这一步就能判断出发生问题的原因。

第二步观察电路板上的元器件有没有被烧坏的。

比如电阻、电容、二极管有没有发黑、变糊的情况。

正常情况下，电阻即使被烧糊了，它的阻值也不会有变化，性能不会改变，不影响正常使用，这时需要使用万用表辅助测量。

但是如果是电容、二极管被烧糊了，他们的性能就会发生改变，在电路中就不能发挥其应有的作用，将会影响整个电路的正常运行，这时必须更换新的元器件。

第三步观察电路板上的集成电路，比如74 系列、CPU、协处理器、AD 等等芯片，有没有鼓包、裂口、烧糊、发黑的情况。

电路板维修技巧和方法全文共四篇示例，供读者参考第一篇示例：电路板在现代电子产品中扮演着至关重要的角色，它是电子设备的核心部件，承担着信号传输、电力供应和控制等功能。

由于各种原因，电路板会出现故障，需要进行维修。

本文将介绍一些电路板维修的技巧和方法，帮助大家更好地处理电路板故障。

一、常见电路板故障类型及原因在进行电路板维修之前，我们首先需要了解电路板可能出现的故障类型及其原因。

常见的电路板故障类型包括：1.焊点断裂：焊接不良或受到外力挤压导致焊点断裂。

2.元器件损坏：元器件老化、击打、过压等原因导致元器件损坏。

3.电路板烧毁：过载、短路等原因导致电路板烧毁。

4.线路短路：线路之间短路导致电路板故障。

二、电路板维修的基本工具和材料在进行电路板维修时，我们需要准备以下基本工具和材料：1.焊接工具：包括电烙铁、焊锡、吸锡器等。

2.测试仪器：包括万用表、示波器等。

3.维修材料：包括焊锡丝、绝缘胶带、清洁剂等。

三、电路板维修的步骤接下来，我们将介绍一般电路板维修的步骤：1.确认故障部位：通过观察和检测，确认电路板的故障部位。

2.清洁电路板：使用清洁剂清洁电路板表面，保持电路板清洁。

3.检查焊点：检查焊点是否存在断裂或焊接不良的情况，进行修复。

4.检查元器件：检查元器件是否损坏或老化，将损坏元器件更换。

5.检查线路：检查电路板线路是否有短路情况，进行修复。

6.测试电路板：使用测试仪器对电路板进行测试，确认故障是否修复。

在进行电路板维修时，我们需要注意以下几点：1.安全第一：在维修电路板时，要保证操作过程安全，避免触电或火灾等危险。

2.细心认真：对于每一个细节都要认真对待，确保维修质量。

3.保持稳定：在焊接时要保持手稳定，避免造成不必要的焊接错误。

4.避免过热：在使用电烙铁时要注意避免过热，避免导致元器件损坏。

五、电路板维修的常见问题及解决方法在电路板维修过程中，可能会遇到一些常见问题，下面为大家介绍一些解决方法：1.焊接不良：重新焊接焊点，并加强固定。

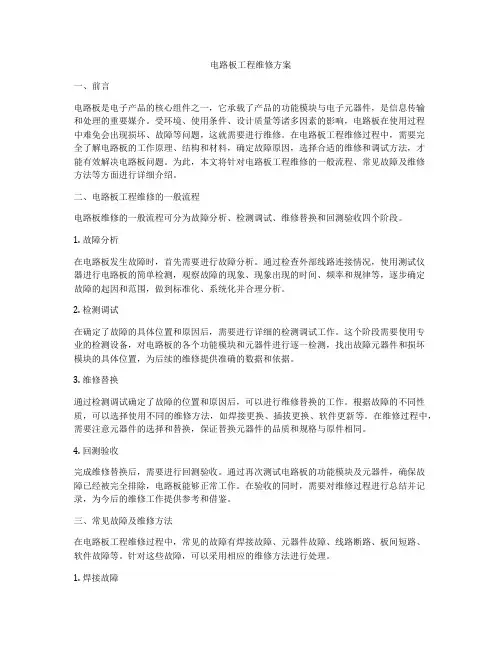

电路板工程维修方案一、前言电路板是电子产品的核心组件之一，它承载了产品的功能模块与电子元器件，是信息传输和处理的重要媒介。

受环境、使用条件、设计质量等诸多因素的影响，电路板在使用过程中难免会出现损坏、故障等问题，这就需要进行维修。

在电路板工程维修过程中，需要完全了解电路板的工作原理、结构和材料，确定故障原因，选择合适的维修和调试方法，才能有效解决电路板问题。

为此，本文将针对电路板工程维修的一般流程、常见故障及维修方法等方面进行详细介绍。

二、电路板工程维修的一般流程电路板维修的一般流程可分为故障分析、检测调试、维修替换和回测验收四个阶段。

1. 故障分析在电路板发生故障时，首先需要进行故障分析。

通过检查外部线路连接情况，使用测试仪器进行电路板的简单检测，观察故障的现象、现象出现的时间、频率和规律等，逐步确定故障的起因和范围，做到标准化、系统化并合理分析。

2. 检测调试在确定了故障的具体位置和原因后，需要进行详细的检测调试工作。

这个阶段需要使用专业的检测设备，对电路板的各个功能模块和元器件进行逐一检测，找出故障元器件和损坏模块的具体位置，为后续的维修提供准确的数据和依据。

3. 维修替换通过检测调试确定了故障的位置和原因后，可以进行维修替换的工作。

根据故障的不同性质，可以选择使用不同的维修方法，如焊接更换、插拔更换、软件更新等。

在维修过程中，需要注意元器件的选择和替换，保证替换元器件的品质和规格与原件相同。

4. 回测验收完成维修替换后，需要进行回测验收。

通过再次测试电路板的功能模块及元器件，确保故障已经被完全排除，电路板能够正常工作。

在验收的同时，需要对维修过程进行总结并记录，为今后的维修工作提供参考和借鉴。

三、常见故障及维修方法在电路板工程维修过程中，常见的故障有焊接故障、元器件故障、线路断路、板间短路、软件故障等。

针对这些故障，可以采用相应的维修方法进行处理。

1. 焊接故障焊接故障是电路板常见的问题之一，通常表现为焊点开裂、焊点虚焊等现象。

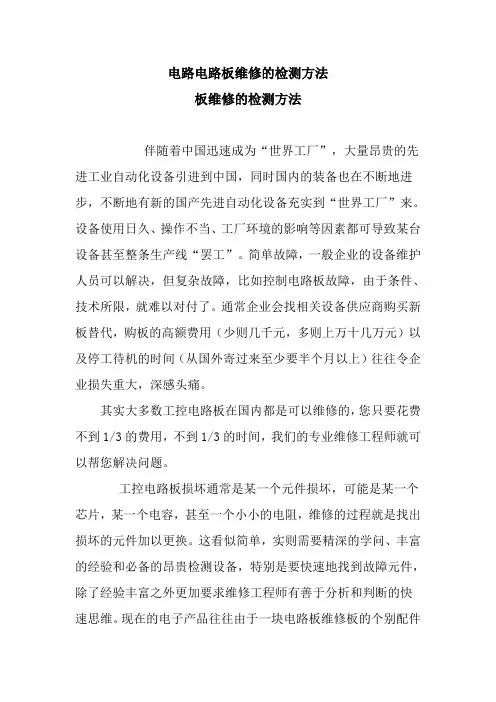

电路电路板维修的检测方法板维修的检测方法伴随着中国迅速成为“世界工厂”，大量昂贵的先进工业自动化设备引进到中国，同时国内的装备也在不断地进步，不断地有新的国产先进自动化设备充实到“世界工厂”来。

设备使用日久、操作不当、工厂环境的影响等因素都可导致某台设备甚至整条生产线“罢工”。

简单故障，一般企业的设备维护人员可以解决，但复杂故障，比如控制电路板故障，由于条件、技术所限，就难以对付了。

通常企业会找相关设备供应商购买新板替代，购板的高额费用（少则几千元，多则上万十几万元）以及停工待机的时间（从国外寄过来至少要半个月以上）往往令企业损失重大，深感头痛。

其实大多数工控电路板在国内都是可以维修的，您只要花费不到1/3的费用，不到1/3的时间，我们的专业维修工程师就可以帮您解决问题。

工控电路板损坏通常是某一个元件损坏，可能是某一个芯片，某一个电容，甚至一个小小的电阻，维修的过程就是找出损坏的元件加以更换。

这看似简单，实则需要精深的学问、丰富的经验和必备的昂贵检测设备，特别是要快速地找到故障元件，除了经验丰富之外更加要求维修工程师有善于分析和判断的快速思维。

现在的电子产品往往由于一块电路板维修板的个别配件损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。

那我们如何对电路板维修检测呢?电路板维修现与大家分享下电路板维修检测的经验。

通常一台设备里面有许多个电路板维修，当拿到一部有故障的电路板维修的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。

要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。

就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对电路板维修是很难检测的，必须依赖综合的检测手段。

电子产品维修流程随着科技的不断进步，电子产品已经成为我们日常生活中不可或缺的一部分。

然而，由于各种原因，这些电子产品有时会出现故障或损坏，需要进行维修。

本文将介绍电子产品维修的流程，旨在帮助用户更好地了解维修过程和维修服务的相关事项。

一、故障检测与报修当电子产品出现故障时，首先需要进行故障检测。

用户可以通过以下几种方式进行故障检测：1. 自行检测：对于一些简单的问题，用户可以尝试自行检测。

比如，检查电源是否连接正常，是否有明显的物理损坏等。

2. 咨询客服：如果用户无法自行解决问题，可以联系电子产品的客服热线或在线客服咨询。

客服人员会根据用户的描述，提供一些初步的故障排除方法。

3. 就近维修点：如果问题无法通过上述方法解决，用户可以选择就近的维修点。

一般来说，大型电子产品品牌都会在各个城市设立维修中心或授权维修点。

用户可以通过品牌官网或客服咨询，了解就近维修点的位置和联系方式。

在进行故障检测后，如果确认需要维修，用户需要进行报修。

报修通常需要提供以下信息：1. 产品信息：包括产品型号、序列号等。

2. 故障描述：详细描述产品出现的问题，以及可能的故障原因。

3. 联系方式：提供有效的联系方式，方便维修人员与用户进行沟通。

二、维修评估与报价一旦用户提交了报修申请，维修中心将对产品进行评估，并给出维修报价。

维修评估的目的是确定故障原因和所需维修的具体内容。

维修评估通常包括以下几个步骤：1. 故障诊断：维修人员会对产品进行全面的故障诊断，以确定具体的故障原因。

2. 维修方案：维修人员会根据故障诊断结果，制定相应的维修方案。

这可能涉及更换损坏的零部件、修复电路板等。

3. 报价：在确定维修方案后，维修中心会给出维修报价。

报价通常包括维修费用、材料费用和人工费用等。

维修报价一般会以书面形式发送给用户，用户可以根据报价决定是否继续维修。

三、维修操作与检验如果用户接受维修报价，维修中心将进行具体的维修操作。

维修操作包括以下几个步骤：1. 零部件更换：根据维修方案，维修人员会更换损坏的零部件。

电路板维修方法
电路板是电子产品中的重要组成部分，它承载着各种电子元器件，并负责传输信号和电力。

然而，在使用过程中，电路板可能会
出现各种故障，比如焊接点断裂、元器件损坏等。

为了延长电子产
品的使用寿命，我们需要学会一些电路板维修的方法。

首先，当电路板出现故障时，我们需要先进行故障排除。

通过
检查焊接点和元器件，我们可以初步判断出故障的位置。

在排除故
障的过程中，我们需要使用万用表等工具来检测电路板上的电压、
电流等参数，以便更准确地确定故障位置。

接下来，针对不同类型的故障，我们需要采取不同的维修方法。

比如，如果是焊接点断裂导致的故障，我们可以使用焊接工具对焊
接点进行修复。

在进行焊接修复时，需要注意控制温度和时间，避
免对电路板造成二次损伤。

另外，如果是元器件损坏导致的故障，我们需要先确认元器件
的型号和参数，然后进行更换。

在更换元器件时，需要注意选择与
原件相同的型号，并严格按照规定的焊接方法进行操作，以确保电
路板的正常工作。

除了上述常见的维修方法外，我们还需要注意一些维修过程中的细节。

比如，维修过程中需要注意防静电，避免对电路板和元器件造成损坏。

另外，还需要注意维修环境的清洁和通风，避免灰尘和异物进入电路板，影响维修效果。

总的来说，电路板的维修需要我们具备一定的电子知识和维修技能。

在进行维修时，我们需要仔细分析故障原因，采取合适的维修方法，并注意维修过程中的细节，以确保电路板的正常工作。

希望以上内容对您有所帮助，谢谢阅读！。

怎样维修电路板
维修电路板的步骤如下：
1. 确定故障部位：首先要通过观察、检测和测试确定电路板的故障部位。

可以使用测试仪器如万用表、示波器等进行测量，查看电路板上的电阻、电压和信号波形等参数。

2. 清洁电路板：在维修电路板之前，必须先将其清洁干净。

可以使用无水酒精、刷子或棉球轻轻擦拭电路板上的灰尘和污垢。

3. 检查焊点：焊接是电路板中最容易出现故障的地方。

检查电路板上的焊点是否有开焊、虚焊、短路等问题，有问题的焊点需要重新焊接。

4. 替换损坏元件：如果确定电路板上的某个元件损坏，需要将其予以替换。

可以使用烙铁和吸锡器等工具将损坏元件的焊脚加热，然后将其从电路板上取下，并用新的元件进行替换。

5. 检查电路路径：检查电路板上的电路路径是否完好，没有中断或短路。

可以使用万用表等工具进行测量来确定电路路径是否通畅。

6. 排查其他可能故障部位：如果以上方法没有找到故障原因，可以针对可能存在的其他问题进行排查，如电路板上的接插件、电容、电阻、集成电路等。

7. 组装和测试：在维修完成后，将电路板上的元件重新安装到原位，并在通电前进行仔细的检查。

确认一切正常后，可以通电进行测试。

电子电路故障检测方法与技巧分析摘要：近年来，经济的发展，促进我国科技水平的提升。

随着科技不断发展，人们的生活水平逐渐提高，电力电子技术对于人们生活工作的影响越来越大，但是在电子产品在封装焊接的过程中，会受到各种因素的影响，导致电子产品中的电子电路受到影响，从而出现故障，这在一定程度上影响了电子产品的安全性。

本文就电子电路故障检测方法与技巧展开探讨。

关键词：电子电路故障；故障成因；检测方法引言如果电子电路出现故障，将极大地影响电子产品的性能和安全性，甚至会威胁到人们的生命、财产安全。

因此，必须要加强对电子产品电子电路的质量检测，及时发现并排除故障，以确保电子产品符合使用安全标准。

1电子电路故障原因及表现1.1外部因素导致电子电路设备故障电子设备所处的外部环境将会对设备的运行造成干扰，若是存在如外部环境慈航过强、湿气较重、灰尘较多等情况，就会导致电子设备的内部零件存在被腐蚀的现象，让零件生锈，从而对电子设备的正常运行产生了干扰。

并且，当电子设备的运行环境出现变化后，电子设备的运行状况也会受到干扰，如突然将设备放入到温度较高或者温度较低的环境中，就会让电子设备的电网电压出现大波动，让电子设备的运行受到影响，导致故障出现。

另外，若是没有对电子设备定期养护，也会让电子设备内部零件随着长时间的使用出现受损情况，减少设备的使用年限，若是情况严重，就会由于零件的损坏导致电子电路出现故障或停运的情况。

同时，工作人员没有做好电子设备的防雷工作，也会增加电子电路在雷雨天气收到雷电侵袭的几率，从而让电子电路故障，影响了电子设备的正常使用。

1.2人为因素导致电子电路设备故障首先是设计人员在电子电路设备设计的时候出现错误，由于考虑不当或者个人失误等原因而使得电子电路在设计的时候没有有效遵循相关规律，从而也容易出现设计原理问题及电路零件选取错误等现象，使得电子电路出现故障。

其次是元件安装的过程中，由于工作人员安装失误或者连线失误等问题而造成元件安装不当最终使得电子电路运作过程中发生元件破损的现象。

电路板维修手册引言：电路板是电子设备中非常重要的组成部分，它承载和连接各种电子元器件，保证设备的正常运行。

然而，电路板也可能会出现故障，需要进行维修。

本手册将向您介绍一些常见的电路板故障及其维修方法，帮助您更好地了解和处理电路板故障。

一、电路板故障的诊断与排除1. 仪器准备在进行电路板故障诊断时，需要准备一些常用的仪器，包括万用表、示波器、逻辑分析仪等。

这些仪器将有助于我们检测电路板上各个电子元器件的状态。

2. 测试方法（1）测试电源电压首先，我们需要测试电路板上的电源电压是否正常。

使用万用表或示波器，分别测量电源端的电压，确保其符合设备规格要求。

如果电压不稳定或超出范围，可能是电源模块出现故障，需要进行进一步的检修或更换。

（2）检测元器件通过逐一检测电路板上的元器件，可以发现其中是否有损坏的元件。

使用万用表测量电阻、电容等参数，或者使用示波器观察信号波形，可以帮助我们找到可能存在问题的元器件。

一旦发现故障元件，需要进行替换或修复。

（3）查找焊接问题有时，电路板上的焊接问题也会导致故障。

我们可以通过目测或借助显微镜来检查焊接点的接触情况和焊接质量。

如果发现焊接点松动、焊盘受损或焊接质量不良，需要重新焊接或修复。

二、常见电路板故障及处理方法1. 电路板无法上电（1）检查电源连接：确保电源线连接正确，没有断开或接触不良。

（2）检查保险丝和开关：检查电路板上的保险丝是否烧断或开关是否处于开启状态。

（3）检测电源模块：使用万用表测试电源模块的输出电压是否正常。

2. 短路故障（1）检查电路板上的元器件是否损坏或短路。

（2）检查焊盘和焊点是否有接触不良引起的短路。

（3）使用短路定位仪寻找短路点，以便精确进行修复。

3. 信号传输异常（1）检查连接线是否插好、接触良好。

（2）使用示波器观察信号波形，检测信号线路上是否存在异常。

（3）检查信号线路上的元器件是否损坏或失效，进行修复或更换。

4. 裂纹或损坏（1）查找裂纹或损坏的位置，用显微镜进行仔细观察。

第一部分：电路板维修入门(一)电容篇1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)2、电容识别方法电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示6字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。

4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。

（2）脱焊和虚焊的开路故障。

（3）漏液后造成容量小或开路故障。

（4）漏电、严重漏电和击穿故障。

(二)二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、二极管的作用二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电子电路维修知识点总结电子电路维修是一项需要专业知识和技巧的工作。

在这篇文章中，我们将总结一些重要的电子电路维修知识点，并探讨一些常见的故障和解决方法。

希望这些知识能对电子电路维修工作有所帮助。

1.基本电子元件的故障检测在电子电路维修中，我们经常会遇到各种电子元件的故障。

对于常见的电子元件如电阻、电容和二极管等，我们可以通过使用万用表或示波器来进行检测。

通过测量电阻值、电容值以及二极管的正向/反向电压，我们可以确定元件是否工作正常。

2.电路板的故障检测和修复当遇到电路板的故障时，我们需要使用一些特殊的工具和技巧来进行检测和修复。

首先，我们可以使用热像仪来检测电路板上可能存在的冷焊接问题。

热像仪可以帮助我们找出热点，指导我们进行修复。

另外，我们还可以使用示波器来检测电路板上的信号。

通过观察信号的波形，我们可以确定电路板上哪个部件存在故障，并进行相应的修复或更换。

3.常见故障和解决方法在电子电路维修过程中，我们经常会遇到一些常见的故障。

例如，电路板上的焊点可能会出现冷焊接或断路的情况。

这时，我们可以使用锡焊工具进行修复，重新连接焊点。

另外，电子元件可能会由于长时间使用或其他原因而受损。

例如，电容器可能会泄漏或损坏，导致电路板无法正常工作。

在这种情况下，我们需要将损坏的电容器更换为新的元件。

4.安全注意事项在进行电子电路维修的过程中，我们需要时刻注意安全。

首先，我们应该确保工作区域通风良好，以避免对人体造成有害气体的吸入。

其次，我们需要使用绝缘手套和抗静电手腕带，以保护自己和电子设备。

此外，我们还需要确保工作区域没有电源供电，以避免触电的风险。

在维修过程中，如果遇到需要接触高压电源的情况，我们需要使用绝缘工具和安全措施，以确保自身的安全。

5.持续学习和实践电子电路维修是一项需要持续学习和实践的工作。

随着技术和设备的不断更新和发展，我们需要时刻保持对新知识的学习和了解。

通过参加相关的培训课程和工作坊，我们可以不断提升自己的技能水平和维修能力。

示波器检测电路板故障方法概述电路板是电子设备中至关重要的组成部分，而故障的电路板可能导致设备无法正常工作。

示波器是一种常用的仪器，可以帮助工程师检测和诊断电路板故障。

本文将介绍示波器的基本原理和常用的检测方法，以及一些常见的电路板故障案例和解决方案。

示波器基本原理示波器是一种用于显示电压随时间变化的仪器。

它通过测量电压信号并将其转换为图形显示，可以帮助工程师观察和分析电路中的信号。

示波器通常由以下几个主要部分组成：1.输入部分：用于接收待测信号的输入端口。

2.垂直放大器：用于放大输入信号以便于显示。

3.水平放大器：用于控制水平方向上的信号显示速度。

4.水平触发电路：用于控制示波器何时开始显示信号。

5.显示器：用于显示信号波形。

示波器检测电路板故障方法示波器在检测电路板故障时可以发挥重要作用。

下面介绍几种常用的示波器检测方法：1. 检测电压稳定性电压稳定性是电路板正常工作的基本要求。

通过示波器可以实时监测电路板上的电压波形，检测电压是否稳定。

如果电压波形出现明显的波动或噪声，可能意味着电路板存在供电问题或其他故障。

2. 检测信号幅度信号幅度是电路板中信号传输的重要参数之一。

示波器可以帮助工程师测量信号的幅度，并与预期值进行比较。

如果信号幅度与预期值相差较大，可能表明电路板存在放大器或其他信号处理部分的故障。

3. 检测信号频率信号频率是电路板中信号传输的另一个重要参数。

示波器可以帮助工程师测量信号的频率，并与预期频率进行比较。

如果信号频率偏离预期值，可能表明电路板存在时钟或其他频率相关的故障。

4. 检测信号波形信号波形描述了信号随时间变化的形状。

示波器可以帮助工程师实时显示信号波形，并与预期波形进行比较。

如果信号波形出现明显的畸变或失真，可能表明电路板存在放大器、滤波器或其他信号处理部分的故障。

5. 检测信号时序信号时序描述了信号在时间上的顺序和延迟关系。

示波器可以帮助工程师测量信号的时序，并与预期时序进行比较。
