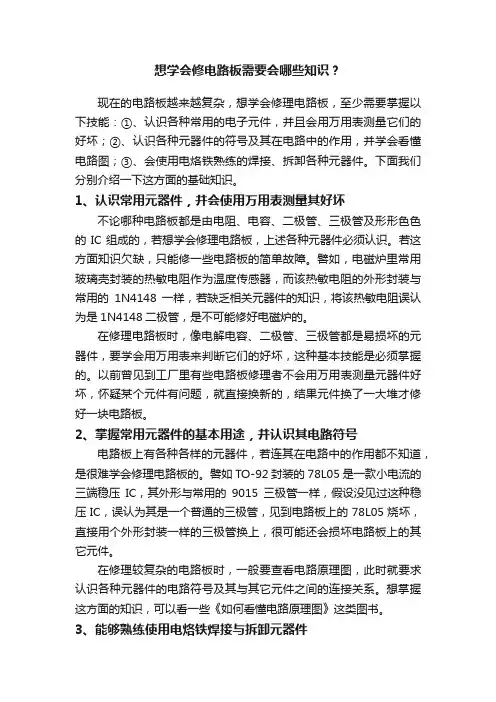

维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。
不论是手机、电脑还是家用电器，都离不开电路板的支持。
然而，电路板也是容易出现故障的部件之一，因此，掌握维修电路板的知识是非常重要的。
本文将介绍维修电路板需要的一些基本知识点。
1. 电路基础知识在维修电路板之前，首先要了解一些基本的电路知识。
例如，了解电流、电压、电阻的概念和关系，以及欧姆定律、基尔霍夫定律等电路定律。
掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。
2. 搭建电路实验台在维修电路板时，需要有一个稳定的电源和能够连接各种电路元件的实验台。
实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数，并配备一些常用的元件，如电阻、电容、二极管等。
搭建一个合适的实验台是进行电路板维修的基本条件。
3. 故障排除方法一般情况下，电路板出现故障的原因主要有两种：元件损坏和焊接问题。
对于元件损坏的情况，可以通过检查、替换故障元件的方式来解决。
焊接问题则需要借助焊接技术进行修复。
因此，在维修电路板时，需要掌握一些基本的故障排除方法，如使用万用表进行测量，分析故障产生的可能原因，进而有针对性地解决问题。
4. 掌握常用的电子元件知识电路板上使用的元件众多，不同类型的元件有着不同的特点和用途。
因此，在维修电路板时，需要掌握一些常用的电子元件知识。
例如，了解电阻的作用和特点，以及不同的电容器类型和使用场景等。
掌握这些知识可以更好地选择合适的元件进行更换或修复。
5. 焊接技术焊接是维修电路板过程中非常常见的操作。
掌握一些基本的焊接技术是必要的。
例如，了解不同类型的焊接方法，如手工焊接和热风枪焊接。
并且需要了解焊接温度、焊料的选择和使用等。
正确的焊接技术可以避免因焊接不良而导致的故障。
6. 使用测试仪器在维修电路板时，需要借助一些测试仪器进行故障排查和修复。
例如，示波器可以帮助检测电压波形，红外热像仪可以帮助检测故障热点等。

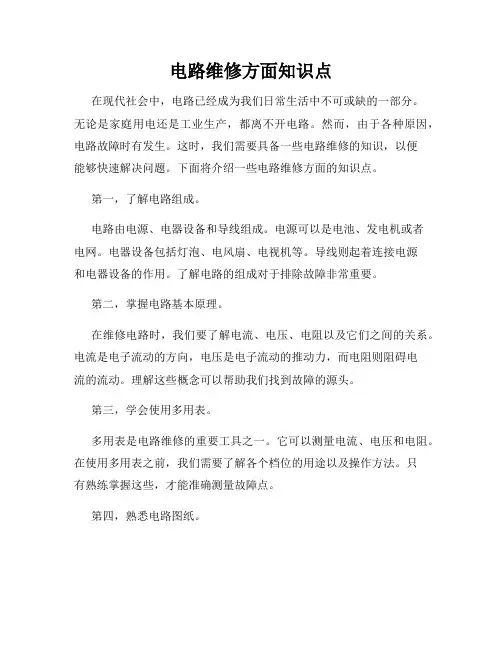

电路维修方面知识点在现代社会中，电路已经成为我们日常生活中不可或缺的一部分。
无论是家庭用电还是工业生产，都离不开电路。
然而，由于各种原因，电路故障时有发生。
这时，我们需要具备一些电路维修的知识，以便能够快速解决问题。
下面将介绍一些电路维修方面的知识点。
第一，了解电路组成。
电路由电源、电器设备和导线组成。
电源可以是电池、发电机或者电网。
电器设备包括灯泡、电风扇、电视机等。
导线则起着连接电源和电器设备的作用。
了解电路的组成对于排除故障非常重要。
第二，掌握电路基本原理。
在维修电路时，我们要了解电流、电压、电阻以及它们之间的关系。
电流是电子流动的方向，电压是电子流动的推动力，而电阻则阻碍电流的流动。
理解这些概念可以帮助我们找到故障的源头。
第三，学会使用多用表。
多用表是电路维修的重要工具之一。
它可以测量电流、电压和电阻。
在使用多用表之前，我们需要了解各个档位的用途以及操作方法。
只有熟练掌握这些，才能准确测量故障点。
第四，熟悉电路图纸。
电路图纸是电路维修的重要参考工具。
它记录了电路的连接关系和元器件的参数。
我们需要学会阅读和理解电路图纸，并且能够根据图纸来检查故障。
第五，注意安全。
在进行电路维修时，安全第一。
我们要确保电路处于断电状态，以免发生触电事故。
同时，需要戴上绝缘手套和护目镜，以防万一。
此外，还要注意避免短路和过载，以保护电器设备和自己的安全。
第六，掌握故障排除的方法。
在电路维修中，故障的排除方法非常重要。
我们可以使用分段法，将电路分成几个部分，逐一排查故障所在。
也可以使用剔除法，将元器件一个一个地剔除，最终找到故障点。
此外，还有替换法、检测法等多种方法可供选择。
第七，注重维护。
维修电路不仅要解决故障，还需要做好维护工作。
定期检查电线、插座和开关的连接是否良好，是否有老化磨损现象。
及时更换损坏的元器件，清洁电路板上的灰尘和杂物，以延长电路的使用寿命。
电路维修不仅可以解决电路故障，还培养了我们的动手能力和解决问题的能力。
电路板维修基础知识
1、掌握电路板各种元器件的特性
电路板归根到底是由各种元器件，如电阻、电容、电感、IGBT、二极管、三极管、场效应管等通过一定的连接方式组合而成，了解电路板中的各种元器件的特性，是电路板维修工作需要具备的基础知识之一。
掌握基本的电子电路知识
2、在判断电路板故障的过程中，需要用到电路分析技术，这就需要我们掌握最基本的电子电路知识，这一块知识比较复杂，涉及到的内容非常多，而且不能只靠死记硬背，需要各种知识点的组合，形成自己的知识体系，才能更好地进行逻辑判断。
3、掌握各种仪器仪表的使用技能
在对电路板故障进行判断的过程中，我们肯定要使用各种仪器仪表对电路板的各种数据进行测量，常用的仪器仪表有万用表、电路在线测试仪、示波器、数字电桥、电容表等等。
只有熟练掌握这些仪器仪表的使用技术，才能让我们对电路板做出准确的测量，从而锁定故障部位。
4、掌握焊接技术
判断出电路板的故障之后，最重要的就是将损坏的元器件替换掉，这时就需要用到电路板元器件的焊接技术，要能够熟练使用热风台、焊枪等电路板元器件的焊接工具。

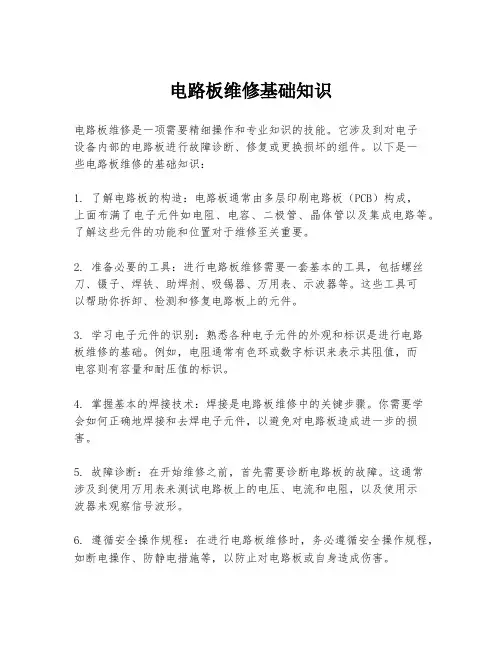

电路板维修基础知识电路板维修是一项需要精细操作和专业知识的技能。
它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。
以下是一些电路板维修的基础知识：1. 了解电路板的构造：电路板通常由多层印刷电路板（PCB）构成，上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。
了解这些元件的功能和位置对于维修至关重要。
2. 准备必要的工具：进行电路板维修需要一套基本的工具，包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。
这些工具可以帮助你拆卸、检测和修复电路板上的元件。
3. 学习电子元件的识别：熟悉各种电子元件的外观和标识是进行电路板维修的基础。
例如，电阻通常有色环或数字标识来表示其阻值，而电容则有容量和耐压值的标识。
4. 掌握基本的焊接技术：焊接是电路板维修中的关键步骤。
你需要学会如何正确地焊接和去焊电子元件，以避免对电路板造成进一步的损害。
5. 故障诊断：在开始维修之前，首先需要诊断电路板的故障。
这通常涉及到使用万用表来测试电路板上的电压、电流和电阻，以及使用示波器来观察信号波形。
6. 遵循安全操作规程：在进行电路板维修时，务必遵循安全操作规程，如断电操作、防静电措施等，以防止对电路板或自身造成伤害。
7. 了解电路图和原理图：掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。
这些图纸可以帮助你追踪电路路径，定位故障元件。
8. 学习电路板的清洁和保养：电路板在使用过程中可能会积累灰尘和污垢，这可能会影响电路的正常工作。
定期清洁和保养电路板可以延长其使用寿命。
9. 熟悉电子元件的替换：在维修过程中，有时需要替换损坏的电子元件。
了解如何选择合适的替换元件，并掌握替换过程中的注意事项。
10. 持续学习和实践：电路板维修是一个不断学习和实践的过程。
随着技术的更新和电子设备的复杂性增加，持续学习新的知识和技能对于提高维修效率和成功率非常重要。
通过上述基础知识的学习，你可以逐步提高电路板维修的技能，从而更有效地处理各种电子设备的故障问题。

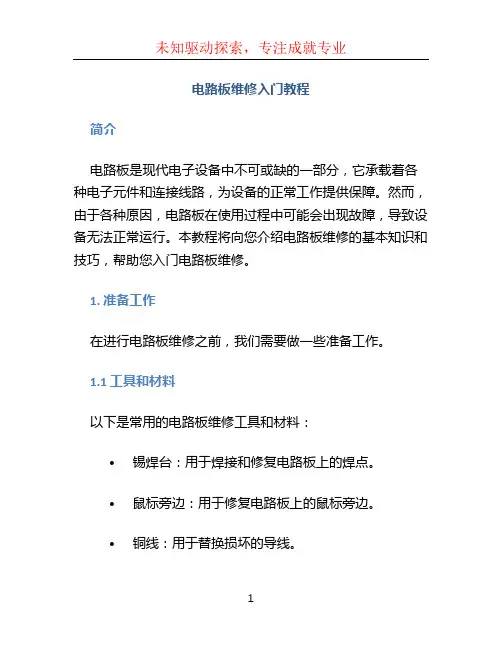

电路板维修入门教程简介电路板是现代电子设备中不可或缺的一部分，它承载着各种电子元件和连接线路，为设备的正常工作提供保障。
然而，由于各种原因，电路板在使用过程中可能会出现故障，导致设备无法正常运行。
本教程将向您介绍电路板维修的基本知识和技巧，帮助您入门电路板维修。
1. 准备工作在进行电路板维修之前，我们需要做一些准备工作。
1.1 工具和材料以下是常用的电路板维修工具和材料：•锡焊台：用于焊接和修复电路板上的焊点。
•鼠标旁边：用于修复电路板上的鼠标旁边。
•铜线：用于替换损坏的导线。
1.2 背景知识在开始电路板维修之前，了解一些电路板的基本知识将是很有帮助的。
以下是一些需要了解的基本概念：•电路板的结构和组成部分•常见的电子元件及其功能•焊接基础知识2. 诊断故障在进行电路板维修之前，首先需要找出故障的具体原因。
以下是一些常见的电路板故障：2.1 单个元件故障电路板上的某个元件可能出现故障，导致整个设备无法正常工作。
通过以下步骤可以诊断出单个元件的故障：1.使用万用表或示波器检测电路板上的电压和电流。
2.根据元件的规格和工作原理，比较测量结果与正常范围的差异。
3.如果元件的测量结果异常，则可以推测该元件可能出现故障。
2.2 电路连接故障电路板上的连接线可能出现松动、断裂或短路等问题，导致电路中断或异常。
诊断电路连接故障的步骤如下：1.检查电路板上的连接线是否紧固。
如果松动，重新固定连接线。
2.使用万用表或示波器检测电路板上的连接线是否正常通电。
3.使用焊接工具修理或更换损坏的连接线。
3. 维修电路板一旦确定了电路板的故障原因，接下来就可以开始修复电路板了。
以下是一些常见的电路板维修技巧：3.1 焊接和重新插拔元件如果确定电路板上的元件出现故障，可以通过焊接和重新插拔元件来修复问题。
具体步骤如下：1.使用锡焊台加热元件的焊点，将焊接锡融化。
2.将元件从焊点处轻轻拔出，确保不损坏元件和焊点。
3.检查元件是否损坏。

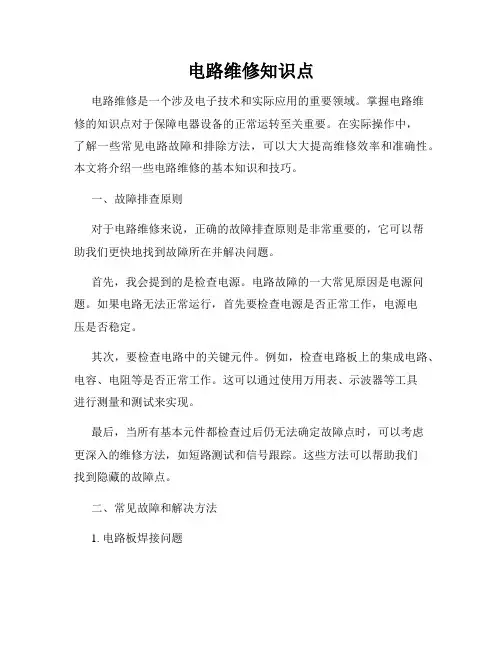

电路维修知识点电路维修是一个涉及电子技术和实际应用的重要领域。
掌握电路维修的知识点对于保障电器设备的正常运转至关重要。
在实际操作中，了解一些常见电路故障和排除方法，可以大大提高维修效率和准确性。
本文将介绍一些电路维修的基本知识和技巧。
一、故障排查原则对于电路维修来说，正确的故障排查原则是非常重要的，它可以帮助我们更快地找到故障所在并解决问题。
首先，我会提到的是检查电源。
电路故障的一大常见原因是电源问题。
如果电路无法正常运行，首先要检查电源是否正常工作，电源电压是否稳定。
其次，要检查电路中的关键元件。
例如，检查电路板上的集成电路、电容、电阻等是否正常工作。
这可以通过使用万用表、示波器等工具进行测量和测试来实现。
最后，当所有基本元件都检查过后仍无法确定故障点时，可以考虑更深入的维修方法，如短路测试和信号跟踪。
这些方法可以帮助我们找到隐藏的故障点。
二、常见故障和解决方法1. 电路板焊接问题电路板焊接不良是一个常见的故障。
焊接不良可能导致电路中某些元件之间或与电路板之间的连接断开。
对于这种情况，我们需要使用多用途焊接铁来重新焊接断开的连接。
同时，对于焊接过程中需要注意的是，避免过度加热引起其他部件损坏。
2. 元件损坏电阻、电容、二极管等元件损坏也是非常常见的故障。
当这些元件损坏时，我们需要使用万用表或示波器进行测量来确认损坏。
一旦确认，就需要及时更换损坏的元件。
3. 短路故障短路故障可能会导致电路板或设备无法正常运行，严重时可能会导致设备过载或烧毁。
对于短路问题，我们可以使用短路测试仪查找短路的位置。
此外，在电路板上增加保险丝等保护措施也是很有必要的。
4. 信号跟踪对一些比较复杂的电路故障，我们可以使用信号跟踪来帮助找到故障点。
信号跟踪是通过检测电路中的信号强度和变化来追踪信号路径。
在追踪信号过程中，我们可以确定信号是否正常到达每个元件，并找到信号中断或失真的位置。
三、维修技巧和安全注意事项在进行电路维修时，有几个技巧和注意事项需要注意。
维修电路板必备知识点电路板在现代电子领域扮演着至关重要的角色。
它们是电子设备的核心组成部分，包含了大量的电子元件和电路连接。
然而，由于使用频繁和时间的推移，电路板可能会出现故障或损坏，需要进行修复。
因此，对于维修人员来说，掌握一些必备的电路板知识点是至关重要的。
本文将介绍一些关键的知识点，帮助维修人员更好地理解和解决各种电路板问题。
1. 了解电路板结构在维修电路板之前，了解其基本结构是必不可少的。
电路板通常由基板、电子元件和焊接点组成。
基板是一个承载电子元件的平板，通常是由导电材料制成。
焊接点连接电子元件和基板，确保电流在电路板上正确流动。
2. 掌握常见电子元件维修电路板离不开掌握各种常见电子元件的功能和特性。
例如，电阻器用于限制电流流过电路中的特定部分，电容器能存储电荷，使电路具有稳定性，而二极管允许电流仅在一个方向上流动。
对于不同的元件故障，维修人员需要准确识别故障元件，并及时更换修复。
3. 熟悉常见电路板故障了解常见电路板故障是快速诊断和修复问题的关键。
例如，短路是电路板常见的问题之一，它会导致电流异常和过热。
短路可能由焊接接触不良、元件损坏或元件之间的连接问题等引起。
同时，开路是另一个常见问题，它会导致电流无法流过，并使电路板失效。
4. 使用适当的工具和设备维修电路板需要使用一些专业的工具和设备。
烙铁是最基本的工具，用于焊接元件和电路板的连接。
热风枪可以帮助维修人员更好地处理焊接任务。
此外，万用表和示波器等测量工具可以帮助维修人员检测电路板的电阻、电压和频率等参数，以确定故障的具体位置。
5. 注意电路板维修的安全性维修电路板需要严格遵守安全操作规程。
首先，确保所有的操作在断电状态下进行，以避免触电或电路板进一步损坏。
其次，维修人员应该穿戴适当的防静电服，以防止静电对电子元件的损害。
此外，定期检查工作区域的安全性，确保没有易燃物或其他危险物质。
6. 学习并更新维修技能最后，维修电路板是一个不断学习和更新技能的过程。
电路板维修知识点汇总电路板是现代电子设备中不可或缺的组成部分，也是各种电子设备运行正常的基础。
然而，由于各种原因，电路板可能会受到损坏或故障，需要维修。
本文将汇总一些电路板维修的知识点，帮助读者更好地理解和处理电路板问题。
1. 常见电路板故障类型电路板的故障类型五花八门，常见的包括：短路故障：指电路中两个或多个不同的电路节点（通常是不同的电路层）之间出现直接的电联系。
开路故障：指电路中某个电子元件出现断路，导致电流无法正常流动。
过热故障：指电路板某些元件或整个电路板产生过多热量，导致工作温度超过可承受范围。
元件损坏：指电路板中的电子元件（如电容、电阻、晶体管等）出现损坏，无法完成其正常的功能。
2. 电路板维修工具维修电路板需要一些专业的工具，包括：示波器：用于检测和分析电路板上的电信号波形，帮助定位故障位置。
万用表：用于测量电路板上的电压、电流、电阻等参数，辅助判断故障所在。
烙铁和焊锡：用于修复开路故障或更换元件。
热风枪：用于修复短路故障或更换元件，通过高温将组件或焊点分离。
3. 常见电路板维修技巧（1）短路维修：使用示波器和万用表，逐步排除可能引起短路的元件或电路层，找到短路位置后，使用热风枪将两个接触点分离，修复短路问题。
（2）开路维修：使用示波器和万用表，检测对应节点之间的连接情况，并使用烙铁和焊锡修复断开的连接。
（3）过热维修：发现电路板温度过高，首先需要检查散热系统是否正常运作，如风扇是否工作正常、散热片是否清洁，如果散热系统正常，则需要检查是否存在元件功率过大或运行异常的问题，对问题元件进行更换。
（4）元件损坏维修：使用万用表检测故障元件的参数是否正常，如果发现异常，需要将损坏的元件使用烙铁和焊锡更换为新的元件。
4. 电路板维修注意事项（1）安全意识：在维修电路板过程中，需要注意安全，确保工作台面干燥整洁，避免电路板触电、短路等事故发生。
（2）静电防护：由于电路板上的电子元件非常敏感，需要使用静电手环或静电垫进行防护，避免静电损坏电路板。

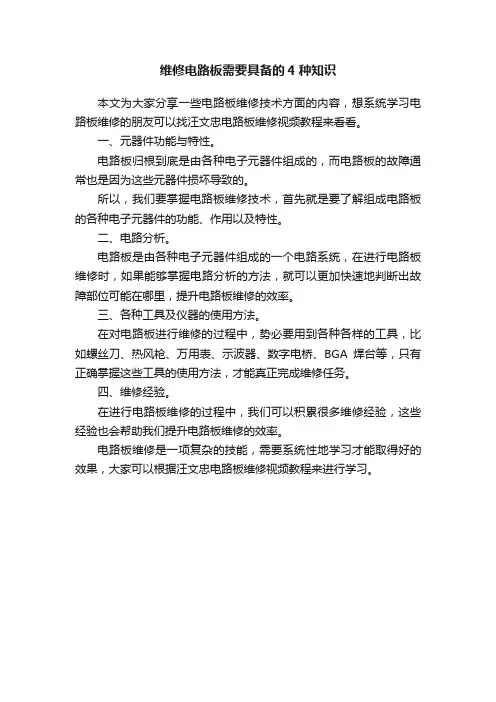

维修电路板需要具备的4种知识
本文为大家分享一些电路板维修技术方面的内容，想系统学习电路板维修的朋友可以找汪文忠电路板维修视频教程来看看。
一、元器件功能与特性。
电路板归根到底是由各种电子元器件组成的，而电路板的故障通常也是因为这些元器件损坏导致的。
所以，我们要掌握电路板维修技术，首先就是要了解组成电路板的各种电子元器件的功能、作用以及特性。
二、电路分析。
电路板是由各种电子元器件组成的一个电路系统，在进行电路板维修时，如果能够掌握电路分析的方法，就可以更加快速地判断出故障部位可能在哪里，提升电路板维修的效率。
三、各种工具及仪器的使用方法。
在对电路板进行维修的过程中，势必要用到各种各样的工具，比如螺丝刀、热风枪、万用表、示波器、数字电桥、BGA焊台等，只有正确掌握这些工具的使用方法，才能真正完成维修任务。
四、维修经验。
在进行电路板维修的过程中，我们可以积累很多维修经验，这些经验也会帮助我们提升电路板维修的效率。
电路板维修是一项复杂的技能，需要系统性地学习才能取得好的效果，大家可以根据汪文忠电路板维修视频教程来进行学习。

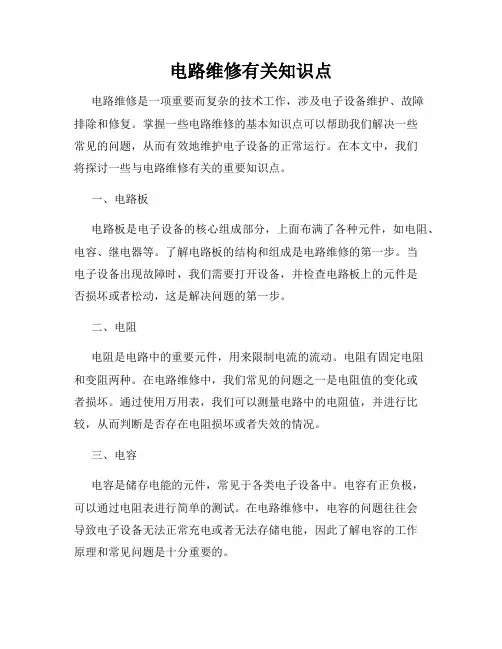

电路维修有关知识点电路维修是一项重要而复杂的技术工作，涉及电子设备维护、故障排除和修复。
掌握一些电路维修的基本知识点可以帮助我们解决一些常见的问题，从而有效地维护电子设备的正常运行。
在本文中，我们将探讨一些与电路维修有关的重要知识点。
一、电路板电路板是电子设备的核心组成部分，上面布满了各种元件，如电阻、电容、继电器等。
了解电路板的结构和组成是电路维修的第一步。
当电子设备出现故障时，我们需要打开设备，并检查电路板上的元件是否损坏或者松动，这是解决问题的第一步。
二、电阻电阻是电路中的重要元件，用来限制电流的流动。
电阻有固定电阻和变阻两种。
在电路维修中，我们常见的问题之一是电阻值的变化或者损坏。
通过使用万用表，我们可以测量电路中的电阻值，并进行比较，从而判断是否存在电阻损坏或者失效的情况。
三、电容电容是储存电能的元件，常见于各类电子设备中。
电容有正负极，可以通过电阻表进行简单的测试。
在电路维修中，电容的问题往往会导致电子设备无法正常充电或者无法存储电能，因此了解电容的工作原理和常见问题是十分重要的。
四、继电器继电器在电子设备的控制电路中扮演了重要角色，它可以将低电压的信号转化为高电压的信号，从而控制其他设备的运行。
继电器常常用于开关和保护电路，但是由于工作频率高，容易磨损。
在电路维修中，当我们发现某个设备无法正常运行时，要首先检查继电器是否损坏。
五、二极管二极管是电子设备中使用最广泛的元件之一，主要用于电流的整流和开关。
二极管具有正向导通和反向截止的特性。
在电路维修中，了解二极管的工作原理和常见问题是非常重要的，比如检查二极管是否损坏、是否短路等。
六、集成电路集成电路是现代电子设备中最重要也是最复杂的元件之一，它集成了许多功能，包括运算、存储、控制等。
在电路维修中，当我们遇到设备无法工作的问题时，需要检查集成电路是否损坏。
由于集成电路内部结构复杂，对于普通人来说很难进行维修，因此在这种情况下，我们通常会将设备送到专业的维修中心进行修复。
电路板维修基础知识一、电容篇1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。
电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。
电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示6字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
4、故障特点在实际维修中，电容器的故障主要表现为：（1）引脚腐蚀致断的开路故障。
（2）脱焊和虚焊的开路故障。
（3）漏液后造成容量小或开路故障。
（4）漏电、严重漏电和击穿故障。
二、二极管晶体二极管在电路中常用“D”加数字表示，如：D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N 极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
稳压二极管稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。
这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3 种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V变容二极管变容二极管是根据普通二极管内部“PN 结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。
在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障，主要表现为漏电或性能变差：（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。
三、电感电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。
如：棕、黑、金、金表示1uH（误差5%）的电感。
电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。
四、三极管晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2 个PN 结，并且具有放大能力的特殊器件。
它分NPN 型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP 型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。
为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
名称共发射极电路共集电极电路（射极输出器）共基极电路输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）电压放大倍数大小（小于1并接近于1）大电流放大倍数大（几十）大（几十）小（小于1并接近于1）功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）频率特性高频差好好应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路3、在线工作测量在实际维修中，三极管都已经安装在线路板上，要每只拆下来测量实在是一件麻烦事，并且很容易损坏电路板，根据实际维修，本人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法，供大家参考：类别故障发生部位测试要点e-b极开路Ved>1v Ved=V+e-b极短路Veb=0v Vcd=0v Vbd升高Re开路Ved=0vRb2开路Vbd=Ved=V+Rb2短路Ved约为0.7VRb1增值很多，开路Vec<0.5v Vcd升高e-c极间开路Veb=0.7v Vec=0v Vcd升高b-c极间开路Veb=0.7v Ved=0vb-c极间短路Vbc=0v Vcd很低Rc开路Vbc=0v Vcd升高Vbd不变Rb2阻值增大很多Ved约为V+ Vcd约为0VVed电压不稳三极管和周围元件有虚焊类别故障发生部位测试要点Rb1开路Vbe=0 Vcd=V+ Ved=0Rb1短路Vbe约为1v Ved=V-VbeRb2短路Vbd=0v Vbe=0v Vcd=V+Re开路Vbd升高Vce=0v Vbe=0vRe短路Vbd=0.7v Vbe=0.7vRc开路Vce=0v Vbe=0.7v Ved约为0vc-e极短路Vce=0v Vbe=0.7v Ved升高b-e极开路Vbe>1v Ved=0v Vcd=V+b-e极短路Vce约为V+ Vbe=0v Vcd约为0vc-b极开路Vce=V+ Vbe=0.7v Ved=0vc-b极短路Vcb=0v Vbe=0.7v Vcd=0v集成电路的检测方法现在的电子产品往往由于一块集成电路损坏，导致一部分或几个部分不能正常工作，影响设备的正常使用。
那么如何检测集成电路的好坏呢?通常一台设备里面有许多个集成电路，当拿到一部有故障的集成电路的设备时，首先要根据故障现象，判断出故障的大体部位，然后通过测量，把故障的可能部位逐步缩小，最后找到故障所在。
要找到故障所在必须通过检测，通常修理人员都采用测引脚电压方法来判断，但这只能判断出故障的大致部位，而且有的引脚反应不灵敏，甚至有的没有什么反应。
就是在电压偏离的情况下，也包含外围元件损坏的因素，还必须将集成块内部故障与外围故障严格区别开来，因此单靠某一种方法对集成电路是很难检测的，必须依赖综合的检测手段。
现以万用表检测为例，介绍其具体方法。
我们知道，集成块使用时，总有一个引脚与印制电路板上的“地”线是焊通的，在电路中称之为接地脚。
由于集成电路内部都采用直接耦合，因此，集成块的其它引脚与接地脚之间都存在着确定的直流电阻，这种确定的直流电阻称为该脚内部等效直流电阻，简称R内。
当我们拿到一块新的集成块时，可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏，若各引脚的内部等效电阻R内与标准值相符，说明这块集成块是好的，反之若与标准值相差过大，说明集成块内部损坏。
测量时有一点必须注意，由于集成块内部有大量的三极管，二极管等非线性元件，在测量中单测得一个阻值还不能判断其好坏，必须互换表笔再测一次，获得正反向两个阻值。
只有当R内正反向阻值都符合标准，才能断定该集成块完好。
在实际修理中，通常采用在路测量。
先测量其引脚电压，如果电压异常，可断开引脚连线测接线端电压，以判断电压变化是外围元件引起，还是集成块内部引起。
也可以采用测外部电路到地之间的直流等效电阻(称R 外)来判断，通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻)，实际是R内与R外并联的总直流等效电阻。
在修理中常将在路电压与在路电阻的测量方法结合使用。
有时在路电压和在路电阻偏离标准值，并不一定是集成块损坏，而是有关外围元件损坏，使R外不正常，从而造成在路电压和在路电阻的异常。
这时便只能测量集成块内部直流等效电阻，才能判定集成块是否损坏。
根据实际检修经验，在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来，只需将电压或在路电阻异常的脚与电路断开，同时将接地脚也与电路板断开，其它脚维持原状，测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。
例如，电视机内集成块TA7609P 瑢脚在路电压或电阻异常，可切断瑢脚和⑤脚(接地脚)然后用万用表内电阻挡测瑢脚与⑤脚之间电阻，测得一个数值后，互换表笔再测一次。
若集成块正常应测得红表笔接地时为8.2kΩ ，黑表笔接地时为272kΩ的R内直流等效电阻，否则集成块已损坏。
