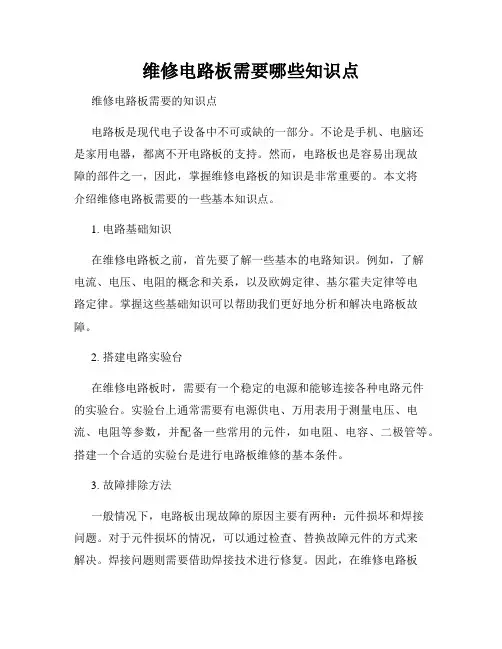

维修电路板需要哪些知识点维修电路板需要的知识点电路板是现代电子设备中不可或缺的一部分。
不论是手机、电脑还是家用电器,都离不开电路板的支持。
然而,电路板也是容易出现故障的部件之一,因此,掌握维修电路板的知识是非常重要的。
本文将介绍维修电路板需要的一些基本知识点。
1. 电路基础知识在维修电路板之前,首先要了解一些基本的电路知识。
例如,了解电流、电压、电阻的概念和关系,以及欧姆定律、基尔霍夫定律等电路定律。
掌握这些基础知识可以帮助我们更好地分析和解决电路板故障。
2. 搭建电路实验台在维修电路板时,需要有一个稳定的电源和能够连接各种电路元件的实验台。
实验台上通常需要有电源供电、万用表用于测量电压、电流、电阻等参数,并配备一些常用的元件,如电阻、电容、二极管等。
搭建一个合适的实验台是进行电路板维修的基本条件。
3. 故障排除方法一般情况下,电路板出现故障的原因主要有两种:元件损坏和焊接问题。
对于元件损坏的情况,可以通过检查、替换故障元件的方式来解决。
焊接问题则需要借助焊接技术进行修复。
因此,在维修电路板时,需要掌握一些基本的故障排除方法,如使用万用表进行测量,分析故障产生的可能原因,进而有针对性地解决问题。
4. 掌握常用的电子元件知识电路板上使用的元件众多,不同类型的元件有着不同的特点和用途。
因此,在维修电路板时,需要掌握一些常用的电子元件知识。
例如,了解电阻的作用和特点,以及不同的电容器类型和使用场景等。
掌握这些知识可以更好地选择合适的元件进行更换或修复。
5. 焊接技术焊接是维修电路板过程中非常常见的操作。
掌握一些基本的焊接技术是必要的。
例如,了解不同类型的焊接方法,如手工焊接和热风枪焊接。
并且需要了解焊接温度、焊料的选择和使用等。
正确的焊接技术可以避免因焊接不良而导致的故障。
6. 使用测试仪器在维修电路板时,需要借助一些测试仪器进行故障排查和修复。
例如,示波器可以帮助检测电压波形,红外热像仪可以帮助检测故障热点等。
电路板维修基础知识
1、掌握电路板各种元器件的特性
电路板归根到底是由各种元器件,如电阻、电容、电感、IGBT、二极管、三极管、场效应管等通过一定的连接方式组合而成,了解电路板中的各种元器件的特性,是电路板维修工作需要具备的基础知识之一。
掌握基本的电子电路知识
2、在判断电路板故障的过程中,需要用到电路分析技术,这就需要我们掌握最基本的电子电路知识,这一块知识比较复杂,涉及到的内容非常多,而且不能只靠死记硬背,需要各种知识点的组合,形成自己的知识体系,才能更好地进行逻辑判断。
3、掌握各种仪器仪表的使用技能
在对电路板故障进行判断的过程中,我们肯定要使用各种仪器仪表对电路板的各种数据进行测量,常用的仪器仪表有万用表、电路在线测试仪、示波器、数字电桥、电容表等等。
只有熟练掌握这些仪器仪表的使用技术,才能让我们对电路板做出准确的测量,从而锁定故障部位。
4、掌握焊接技术
判断出电路板的故障之后,最重要的就是将损坏的元器件替换掉,这时就需要用到电路板元器件的焊接技术,要能够熟练使用热风台、焊枪等电路板元器件的焊接工具。
电子元器件基础知识大全
1、电子元器件
电子元器件是一种用于电子设备的基本元素,由电路板、电子集成电路、电容器、电阻器、变压器、晶体管和开关等组成。
它们可以用来控制电子设备的功能和性能。
2、电路板
电路板是电子元器件的基础,它是一种由电子元件连接在一起的平面结构,用于连接电子元件,以实现电子设备的功能。
3、电子集成电路
电子集成电路是由一组电子元件集成在一个小型的半导体器件上,它可以实现电子设备的多种功能。
4、电容器
电容器是一种电子元件,它可以存储电能,并在需要的时候释放出来。
它们常用于滤波器和电源线路中,以防止电路中的颠簸。
5、电阻器
电阻器是一种电子元件,它可以限制电路中通过的电流,以稳定电路的电压和电流。
它们常用于电源线路和控制电路中,以防止过载和短路。
6、变压器
变压器是一种电子元件,它可以将一个电压转换为另一个电压,以满足电子设备的需求。
它们常用于电源线路中,以提供不同
的电压。
7、晶体管
晶体管是一种电子元件,它可以控制电路中的电流,从而实现电子设备的功能。
它们常用于控制电路中,以控制电子设备的功能和性能。
8、开关
开关是一种电子元件,它可以控制电路中的电流,从而实现电子设备的开启和关。
电路维修相关知识电路维修是一项重要的技能,它涉及到对电路故障的诊断和修复。
掌握电路维修相关知识,可以帮助我们更好地解决电路故障,保证电器设备的正常运行。
本文将介绍一些常见的电路维修知识,帮助读者更好地理解和应用。
一、基本电路元件1. 电阻器:电阻器是电路中常见的元件之一,它的作用是限制电流的流动。
当电流通过电阻器时,会产生电阻,使电流减小。
电阻器的阻值可以通过颜色环标识来判断,常见的有4环和5环电阻器。
2. 电容器:电容器是一种可以存储电荷的元件,它由两个导体板和介质组成。
电容器的容量大小决定了它可以存储的电荷量,单位是法拉(F)。
电容器在电路中常用于滤波、存储能量等。
3. 电感器:电感器是一种可以产生感应电动势的元件,它由线圈组成。
电感器的大小可以通过其线圈的匝数和材料来决定,单位是亨利(H)。
电感器在电路中常用于滤波、变压、储能等。
二、常见电路故障1. 短路:短路是指电路中两个节点之间出现低阻抗路径,导致电流过大。
短路可能是由于线路接触不良、导线断裂等原因引起的。
在遇到短路时,需要检查线路连接是否牢固,排除故障点。
2. 开路:开路是指电路中某个节点与其他节点之间断开,导致电流无法流通。
开路可能是由于线路断裂、开关故障等原因引起的。
在遇到开路时,需要检查线路是否完好,修复断裂的导线或更换故障的开关。
3. 电压异常:电路中的电压异常可能是由于供电不稳定、电源故障等原因引起的。
在遇到电压异常时,需要检查电源是否正常,查找可能的故障原因,并及时修复。
三、电路维修步骤1. 故障现象观察:当电路出现故障时,首先需要观察故障现象,了解故障的表现和影响范围。
例如,电路是否完全失效,是否只是部分功能失效等。
2. 故障定位:根据故障现象,利用测试仪器和测量方法对电路进行定位。
可以通过测量电压、电流、阻值等参数来确定故障位置。
3. 故障排除:在确定故障位置后,需要采取相应的措施进行故障排除。
可以修复断裂的导线、更换故障的元件等。

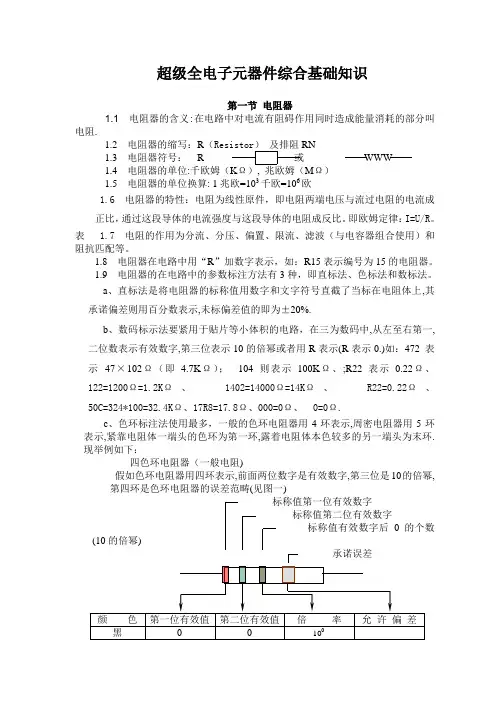

超级全电子元器件综合基础知识第一节电阻器1.1 电阻器的含义:在电路中对电流有阻碍作用同时造成能量消耗的部分叫电阻.1.2 电阻器的缩写:R(Resistor)及排阻RN1.3 电阻器符号:R 或WWW1.4 电阻器的单位:千欧姆(KΩ), 兆欧姆(MΩ)1.5 电阻器的单位换算: 1兆欧=103千欧=106欧1.6 电阻器的特性:电阻为线性原件,即电阻两端电压与流过电阻的电流成正比,通过这段导体的电流强度与这段导体的电阻成反比。
即欧姆定律:I=U/R。
表 1.7 电阻的作用为分流、分压、偏置、限流、滤波(与电容器组合使用)和阻抗匹配等。
1.8 电阻器在电路中用“R”加数字表示,如:R15表示编号为15的电阻器。
1.9 电阻器的在电路中的参数标注方法有3种,即直标法、色标法和数标法。
a、直标法是将电阻器的标称值用数字和文字符号直截了当标在电阻体上,其承诺偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法要紧用于贴片等小体积的电路,在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如:472 表示47×102Ω(即 4.7KΩ);104则表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、1402=14000Ω=14KΩ、R22=0.22Ω、50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、 0=0Ω.c、色环标注法使用最多,一般的色环电阻器用4环表示,周密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下:四色环电阻器(一般电阻)假如色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂,第四环是色环电阻器的误差范畴(见图一)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)承诺误差假如色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范畴.(见图二)五色环电阻器(周密电阻)d、SMT周密电阻的表示法,通常也是用3位标示。

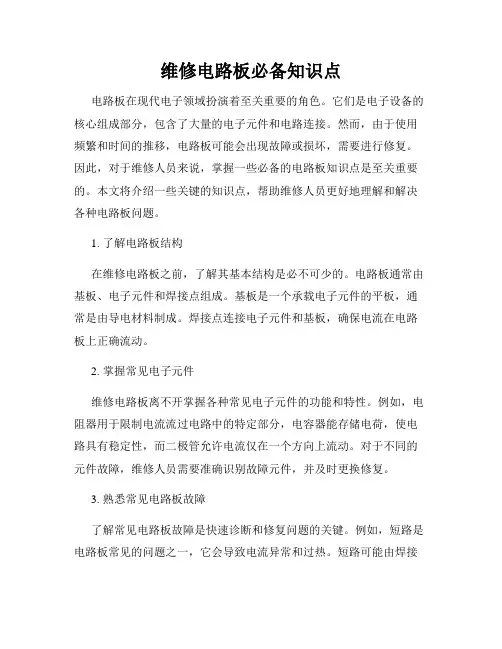

维修电路板必备知识点电路板在现代电子领域扮演着至关重要的角色。
它们是电子设备的核心组成部分,包含了大量的电子元件和电路连接。
然而,由于使用频繁和时间的推移,电路板可能会出现故障或损坏,需要进行修复。
因此,对于维修人员来说,掌握一些必备的电路板知识点是至关重要的。
本文将介绍一些关键的知识点,帮助维修人员更好地理解和解决各种电路板问题。
1. 了解电路板结构在维修电路板之前,了解其基本结构是必不可少的。
电路板通常由基板、电子元件和焊接点组成。
基板是一个承载电子元件的平板,通常是由导电材料制成。
焊接点连接电子元件和基板,确保电流在电路板上正确流动。
2. 掌握常见电子元件维修电路板离不开掌握各种常见电子元件的功能和特性。
例如,电阻器用于限制电流流过电路中的特定部分,电容器能存储电荷,使电路具有稳定性,而二极管允许电流仅在一个方向上流动。
对于不同的元件故障,维修人员需要准确识别故障元件,并及时更换修复。
3. 熟悉常见电路板故障了解常见电路板故障是快速诊断和修复问题的关键。
例如,短路是电路板常见的问题之一,它会导致电流异常和过热。
短路可能由焊接接触不良、元件损坏或元件之间的连接问题等引起。
同时,开路是另一个常见问题,它会导致电流无法流过,并使电路板失效。
4. 使用适当的工具和设备维修电路板需要使用一些专业的工具和设备。
烙铁是最基本的工具,用于焊接元件和电路板的连接。
热风枪可以帮助维修人员更好地处理焊接任务。
此外,万用表和示波器等测量工具可以帮助维修人员检测电路板的电阻、电压和频率等参数,以确定故障的具体位置。
5. 注意电路板维修的安全性维修电路板需要严格遵守安全操作规程。
首先,确保所有的操作在断电状态下进行,以避免触电或电路板进一步损坏。
其次,维修人员应该穿戴适当的防静电服,以防止静电对电子元件的损害。
此外,定期检查工作区域的安全性,确保没有易燃物或其他危险物质。
6. 学习并更新维修技能最后,维修电路板是一个不断学习和更新技能的过程。

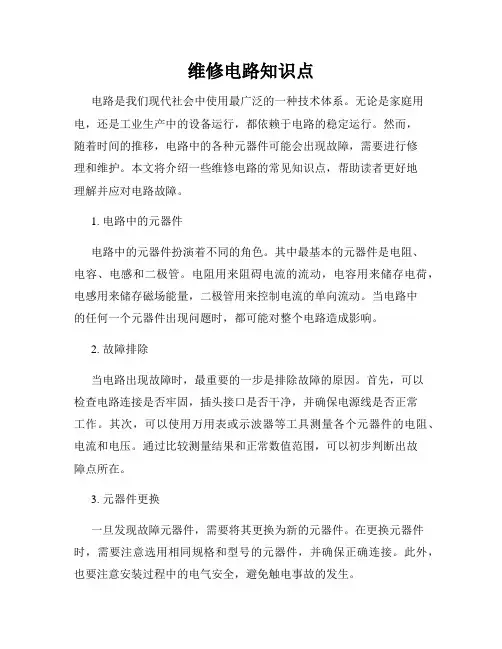

维修电路知识点电路是我们现代社会中使用最广泛的一种技术体系。
无论是家庭用电,还是工业生产中的设备运行,都依赖于电路的稳定运行。
然而,随着时间的推移,电路中的各种元器件可能会出现故障,需要进行修理和维护。
本文将介绍一些维修电路的常见知识点,帮助读者更好地理解并应对电路故障。
1. 电路中的元器件电路中的元器件扮演着不同的角色。
其中最基本的元器件是电阻、电容、电感和二极管。
电阻用来阻碍电流的流动,电容用来储存电荷,电感用来储存磁场能量,二极管用来控制电流的单向流动。
当电路中的任何一个元器件出现问题时,都可能对整个电路造成影响。
2. 故障排除当电路出现故障时,最重要的一步是排除故障的原因。
首先,可以检查电路连接是否牢固,插头接口是否干净,并确保电源线是否正常工作。
其次,可以使用万用表或示波器等工具测量各个元器件的电阻、电流和电压。
通过比较测量结果和正常数值范围,可以初步判断出故障点所在。
3. 元器件更换一旦发现故障元器件,需要将其更换为新的元器件。
在更换元器件时,需要注意选用相同规格和型号的元器件,并确保正确连接。
此外,也要注意安装过程中的电气安全,避免触电事故的发生。
4. 焊接技巧在电路维修过程中,焊接是常见的操作之一。
良好的焊接技巧对于电路的可靠性和稳定性至关重要。
首先,要注意选择合适的焊接设备和焊锡。
其次,在焊接时,要保持焊点、焊锡丝和焊条的清洁,以确保焊接质量。
同时,还要注意焊接温度、焊接时间和焊接压力的控制,避免造成过热和烧毁元器件。
5. 故障预防除了维修已经出现故障的电路,还应该采取一些预防措施,避免故障的发生。
首先,应避免电路过载,合理规划电路的负载容量。
其次,要定期检查电路的连接状态,确保连接牢固可靠。
此外,还可以采取一些保护措施,例如安装过载保护器和电流限制器,以防止电压过高和电流突变对电路造成损害。
维修电路是一项细致入微的工作,需要掌握一定的电路知识和实践经验。
本文简要介绍了电路中常见的故障排除方法和焊接技巧,并提出了一些故障预防的建议。

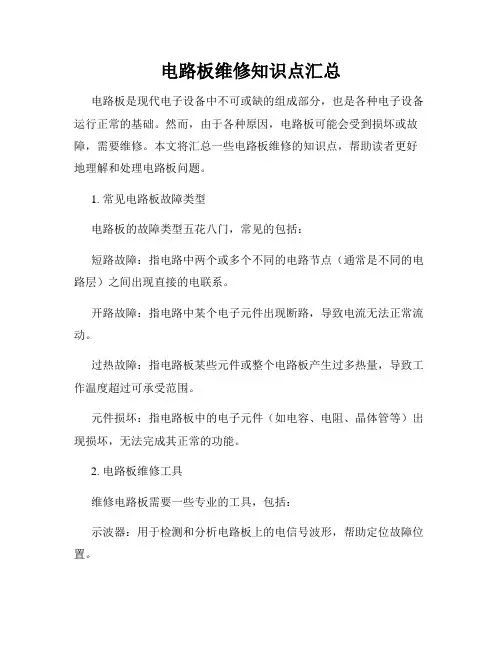

电路板维修知识点汇总电路板是现代电子设备中不可或缺的组成部分,也是各种电子设备运行正常的基础。
然而,由于各种原因,电路板可能会受到损坏或故障,需要维修。
本文将汇总一些电路板维修的知识点,帮助读者更好地理解和处理电路板问题。
1. 常见电路板故障类型电路板的故障类型五花八门,常见的包括:短路故障:指电路中两个或多个不同的电路节点(通常是不同的电路层)之间出现直接的电联系。
开路故障:指电路中某个电子元件出现断路,导致电流无法正常流动。
过热故障:指电路板某些元件或整个电路板产生过多热量,导致工作温度超过可承受范围。
元件损坏:指电路板中的电子元件(如电容、电阻、晶体管等)出现损坏,无法完成其正常的功能。
2. 电路板维修工具维修电路板需要一些专业的工具,包括:示波器:用于检测和分析电路板上的电信号波形,帮助定位故障位置。
万用表:用于测量电路板上的电压、电流、电阻等参数,辅助判断故障所在。
烙铁和焊锡:用于修复开路故障或更换元件。
热风枪:用于修复短路故障或更换元件,通过高温将组件或焊点分离。
3. 常见电路板维修技巧(1)短路维修:使用示波器和万用表,逐步排除可能引起短路的元件或电路层,找到短路位置后,使用热风枪将两个接触点分离,修复短路问题。
(2)开路维修:使用示波器和万用表,检测对应节点之间的连接情况,并使用烙铁和焊锡修复断开的连接。
(3)过热维修:发现电路板温度过高,首先需要检查散热系统是否正常运作,如风扇是否工作正常、散热片是否清洁,如果散热系统正常,则需要检查是否存在元件功率过大或运行异常的问题,对问题元件进行更换。
(4)元件损坏维修:使用万用表检测故障元件的参数是否正常,如果发现异常,需要将损坏的元件使用烙铁和焊锡更换为新的元件。
4. 电路板维修注意事项(1)安全意识:在维修电路板过程中,需要注意安全,确保工作台面干燥整洁,避免电路板触电、短路等事故发生。
(2)静电防护:由于电路板上的电子元件非常敏感,需要使用静电手环或静电垫进行防护,避免静电损坏电路板。

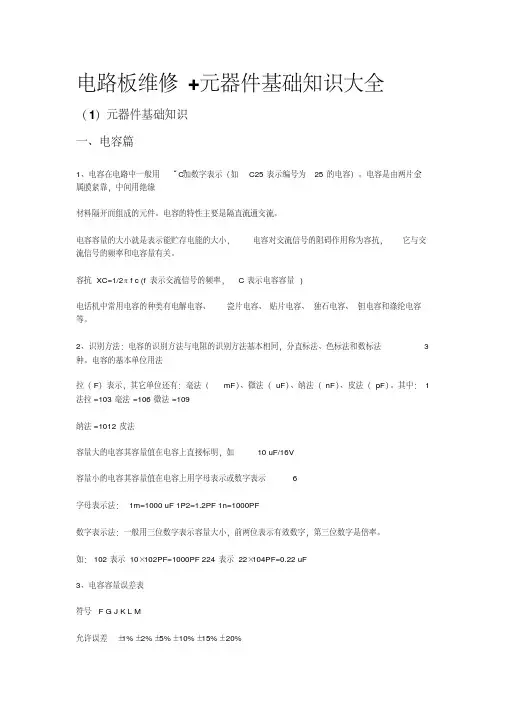

电路板维修+元器件基础知识大全(1)元器件基础知识一、电容篇1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示 6字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
4、故障特点在实际维修中,电容器的故障主要表现为:(1)引脚腐蚀致断的开路故障。
(2)脱焊和虚焊的开路故障。
(3)漏液后造成容量小或开路故障。
(4)漏电、严重漏电和击穿故障。
二、二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
电路基础与维修知识点在现代社会中,电路无处不在。
从家庭电器到通讯设备,几乎每个人都与电路有着密切的联系。
因此,掌握一些电路基础知识和维修技巧对于我们来说至关重要。
本文将探讨一些重要的电路基础概念和一些常见的电路维修知识点。
第一部分:电路基础知识1. 电流和电压:电流是指电荷在电路中的流动,单位是安培。
而电压则是指电流在电路中前进的驱动力,单位是伏特。
了解电流和电压的概念对于理解电路如何工作至关重要。
2. 电阻和电功率:电阻是电路中阻碍电流流动的因素,单位是欧姆。
电阻越大,电流流动越慢。
而电功率是电流经过电阻时所消耗的能量,单位是瓦特。
掌握电阻和电功率的概念有助于我们选择适合电路的元件。
3. 电路元件:电路中常用的元件包括电源、开关、电池、电容、电感和电阻等。
它们各自承担不同的功能,如提供电压、控制电流等。
了解这些元件的特性以及它们在电路中的作用是理解电路工作原理的基础。
第二部分:常见电路维修知识点1. 常见的故障和排除方法:对于电路故障的排除,我们首先需要确定故障的原因。
一些常见的故障包括连接松动、元件损坏、电池耗尽等。
通过检查连接是否牢固、替换损坏的元件或更换电池等方法,我们可以很好地处理这些故障。
2. 如何修复打印电路板:打印电路板(PCB)是电子产品中常见的基础组件之一。
当一个PCB出现故障时,一种常见的修复方法是进行焊接修复。
焊接修复需要使用焊接工具和焊锡,通过重新焊接可能损坏的连接或替换损坏的元件来修复PCB。
3. 芯片级维修:芯片是现代电子产品中的核心元件。
当一个芯片损坏时,通常需要使用专业的设备进行维修。
芯片级维修需要有高超的技术水平和专业的工具,因此在遇到芯片故障时,我们应该尽可能寻求专业帮助。
4. 做好维修记录:维修过程中,记录故障的详细信息和排除步骤对于未来的维修工作非常重要。
通过记录我们可以更好地了解电路的问题和解决方案,并在后续维修中提供参考。
电路基础和维修知识虽然复杂,但对于我们在日常生活中使用电子设备的安全和正常运行至关重要。
电路维修基础知识点电路维修是一门技术活,需要掌握一定的基础知识和技能来进行故障排除和修复。
本文将介绍一些电路维修的基础知识点,帮助读者了解电路维修的一些常见问题和解决方法。
一、电路板的基本组成电路板是电子设备中不可或缺的部分,它承载着各种电子元件,完成信号传输和控制的功能。
电路板主要有以下几个组成部分:1. 电源:提供电流和电压给电路板上的元件供电。
2. 微处理器:控制和处理电路板上的各个模块。
3. 存储器:存储数据和指令,供微处理器使用。
4. 芯片组:包括北桥和南桥芯片,负责处理数据传输和协调各个部分的工作。
5. 输入输出接口:提供与外部设备的连接。
6. 元件:包括电容、电感、二极管、三极管等,起到能量转换和信号放大等作用。
了解电路板的基本组成对于维修电路问题至关重要,它可以帮助维修人员迅速定位故障点,并进行相应的修复。
二、电路故障的常见问题电路维修中,常见的故障问题包括以下几个方面:1. 电源问题:电源供电不稳定或无法正常工作,可能是电源线路接触不良、电源适配器故障等原因。
2. 短路问题:电路中的线路短路,可能是导线或元件之间的短路导致的。
3. 开路问题:电路中的线路中断,可能是导线损坏或元件故障导致的。
4. 元件损坏问题:电路板上的元件损坏,包括电容、电阻、二极管等,可能影响整个电路的工作。
5. 过载问题:电路负载过大,超出了元件的承载能力,导致电路无法正常工作。
通过熟悉这些常见问题,维修人员可以快速定位电路故障,并采取相应的解决方案。
三、电路维修的基本步骤在进行电路维修时,我们可以按照以下几个基本步骤进行操作:1. 检查电源:首先检查电源供电情况,确定电源是否正常工作。
可以使用电压表或示波器等工具进行检测。
2. 检查线路:检查电路中的线路是否出现短路或断路的情况。
可以使用万用表或瞬态响应仪等设备进行检测。
3. 检查元件:逐个检查电路板上的元件,确认是否损坏或失效。
可以使用万用表、电容/电阻表等设备进行检测。
电路板维修需要什么知识和技巧 电路板维修是⼀门新兴的修理⾏业。
近年来⼯业设备的⾃动化程度越来越⾼,那么电路维修⼯⼈应该掌握好什么样的知识去维修呢?以下是店铺为你整理的电路板维修的知识,希望能帮到你。
电路板维修的知识 ⼀、先看后量 对待修的电路板,⾸先应对其进⾏⽬测。
必要时还要借助于放⼤镜观察。
主要看: 1、是否有断线和短路处;尤其是电路板上的印制板连接线是否存在断裂,粘连等现象; 2、有关元器件如电阻,电容,电感,⼆极管,三极管等是否存在断开现象; 3、是否有⼈修理过?动过哪些元器件?是否存在虚焊,漏焊,插反插错等问题。
排除上述状况后,这时候先⽤万⽤表测量电路板电源与地之间的阻值,通常电路板的阻值不应⼩于70Ω.若阻值太⼩,才⼏或⼗⼏欧姆。
说明电路板上有元器件被击穿或部分击穿,就必须采取措施将被击穿的元器件找出来.具体办法是给被修板加电(注意!此时⼀定要搞清该板的⼯作电压的电压值与正负极性,不可接错和加⼊⾼于⼯作电压值.否则将对待修电路板有伤害!⽼故障没排除,⼜增新⽑病!⽤点温计测电路板上各器件的温度,温度升的较快较⾼的视为重点怀疑对象。
若阻值正常后,再⽤万⽤表测量板上的阻容器件⼆、三极管,场效应管,以及拨段开关等元器件.其⽬的就是⾸先要确保被测量过的元器件是正常的.能⽤⼀般测试⼯具(如万⽤表等)解决的问题,就不要把它复杂化。
⼆、先外后内 使⽤<电路在线维修测试仪>进⾏检测时,如果情况允许,最好是有⼀块与待修板⼀样的好电路板作为参照.然后使⽤测试仪的双棒VI曲线扫描功能对两块板进⾏好、坏对⽐测试.开始的对⽐测试点可以从电路板的端⼝开始;然后由表及⾥,尤其是对电容器的对⽐测试.这可弥补万⽤表在线难以测出电容是否漏电的缺憾。
三、先易后难 使⽤<电路在线维修测试仪>进⾏检测时,为提⾼测试效果,在对电路板进⾏在线功能测试前,应对被修板做⼀些技术处理,以尽量削弱各种⼲扰对测试过程中带来的影响.具体措施如下: 1、测试前的准备 将晶振短路(注意对四脚的晶振要搞清那两脚为信号输出脚,可短路此两脚.记住⼀般情况下另外两脚为电源脚,千万不可短接!!),对于⼤容量的电解电容器,也要焊下⼀脚使其开路.因为⼤容量电容的充放电同样也会带来⼲扰。
一、基础知识电阻器是电路元件中应用最广泛的一种,在电子设备中约占元件总数的30%以上,其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压,其次还作为分流器分压器和负载使用。
1.分类在电子电路中常用的电阻器有固定式电阻器和电位器,按制作材料和工艺不同,固定式电阻器可分为:膜式电阻(碳膜RT、金属膜RJ、合成膜RH和氧化膜RY)、实芯电阻(有机RS和无机RN)、金属线绕电阻(RX)、特殊电阻(MG 型光敏电阻、MF型热敏电阻)四种。
表1几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片碳膜电阻气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。
碳膜电阻成本较低,性能一般。
金属膜电阻在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比,体积小、噪声低、稳定性好,但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低,阻值范围宽,但性能差,很小采用。
线绕电阻用康铜或者镍铬合金电阻丝,在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定,耐热性能好,误差范围小,适用于大功率的场合,额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种,有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器,它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小,功率较大。
2.主要性能指标额定功率:在规定的环境温度和湿度下,假定周围空气不流通,在长期连续负载而不损坏或基本不改变性能的情况下,电阻器上允许消耗的最大功率。
电路板维修知识电路板维修是一项专业技能,涉及电子基础知识、电路分析、故障排查以及一定的实践经验。
以下是一些基本的电路板维修知识:1. 基础理论知识:1)了解电路原理,包括模拟电路(如放大器、滤波器等)和数字电路(如逻辑门、触发器、微处理器等)。
2)学习电路板的基本组成,包括电阻、电容、电感、二极管、晶体管、集成电路等元件的工作原理和功能。
2. 工具使用:熟练掌握各种电路板维修工具,如万用表、示波器、信号发生器、热风枪、烙铁、吸锡器、显微镜等,并能正确进行操作。
3. 故障检测方法:1)元件目检:通过肉眼检查电路板是否有烧毁、断线、腐蚀等情况。
2)电压测试:使用万用表测量各点工作电压是否符合正常值。
3)电流测试:通过电流钳或电流表检测电流是否异常。
4)功能测试:对电路板的功能模块进行逐个验证,确认其是否正常工作。
4. 故障定位与修复:1)隔离法:通过逐步排除可能的故障区域,缩小问题范围。
2)替换法:替换疑似故障元件以判断故障源。
3)软件诊断:对于嵌入式系统,可通过编程接口或调试工具进行软件层面的故障排查。
5. 安全注意事项:1)在维修过程中注意防静电措施,避免因静电放电损坏元器件。
2)对于高压、大电流部分的电路板,必须在电源切断并充分放电后进行操作。
6. 持续学习与实践:1)维修技术需要不断更新和提高,随着电子技术的发展,新的电路板设计和新型元件层出不穷,因此维修人员应保持持续学习的态度。
2)大量的实际操作经验是提高电路板维修技能的关键,理论与实践相结合才能真正提高解决问题的能力。
总之,电路板维修既是一门技术也是一门艺术,它要求技术人员具备扎实的基础知识、熟练的操作技巧和敏锐的洞察力。
电路板维修基础知识电路板维修是一项需要精细操作和专业知识的技能。
它涉及到对电子设备内部的电路板进行故障诊断、修复或更换损坏的组件。
以下是一些电路板维修的基础知识:1. 了解电路板的构造:电路板通常由多层印刷电路板(PCB)构成,上面布满了电子元件如电阻、电容、二极管、晶体管以及集成电路等。
了解这些元件的功能和位置对于维修至关重要。
2. 准备必要的工具:进行电路板维修需要一套基本的工具,包括螺丝刀、镊子、焊铁、助焊剂、吸锡器、万用表、示波器等。
这些工具可以帮助你拆卸、检测和修复电路板上的元件。
3. 学习电子元件的识别:熟悉各种电子元件的外观和标识是进行电路板维修的基础。
例如,电阻通常有色环或数字标识来表示其阻值,而电容则有容量和耐压值的标识。
4. 掌握基本的焊接技术:焊接是电路板维修中的关键步骤。
你需要学会如何正确地焊接和去焊电子元件,以避免对电路板造成进一步的损害。
5. 故障诊断:在开始维修之前,首先需要诊断电路板的故障。
这通常涉及到使用万用表来测试电路板上的电压、电流和电阻,以及使用示波器来观察信号波形。
6. 遵循安全操作规程:在进行电路板维修时,务必遵循安全操作规程,如断电操作、防静电措施等,以防止对电路板或自身造成伤害。
7. 了解电路图和原理图:掌握电路图和原理图的阅读方法对于理解电路板的工作原理和故障诊断至关重要。
这些图纸可以帮助你追踪电路路径,定位故障元件。
8. 学习电路板的清洁和保养:电路板在使用过程中可能会积累灰尘和污垢,这可能会影响电路的正常工作。
定期清洁和保养电路板可以延长其使用寿命。
9. 熟悉电子元件的替换:在维修过程中,有时需要替换损坏的电子元件。
了解如何选择合适的替换元件,并掌握替换过程中的注意事项。
10. 持续学习和实践:电路板维修是一个不断学习和实践的过程。
随着技术的更新和电子设备的复杂性增加,持续学习新的知识和技能对于提高维修效率和成功率非常重要。
通过上述基础知识的学习,你可以逐步提高电路板维修的技能,从而更有效地处理各种电子设备的故障问题。
电路元件知识点总结一、电源元件1、电源开关电源开关是电路的主要开关元器件,可以用于控制电路的通断,保护电路和设备不受损害。
它的特性主要是导通电流大,绝缘耐压高,切换寿命长,使用寿命长等。
2、电源插头电源插头是连接电源与电器设备的过渡件,用于电器设备与电源之间的连接。
它的特性主要是接触可靠,外观美观,防水防潮等。
3、电源线电源线是连接电源插头与电器设备的导线,用于传输电能。
它的特性主要是导电性好,绝缘耐压高,可弯曲性好等。
4、电源电容电源电容是用于存储电能的元件,可以在电路中平滑电压波动,提高电源稳定性,过滤电源干扰。
它的特性主要是容值大,损耗小,工作频率范围宽等。
5、电源电感电源电感是用于存储电能的元件,可以在电路中平滑电流波动,提高电源稳定性,过滤电源干扰。
它的特性主要是工作频率范围宽,电感值大,损耗小等。
6、电源电阻电源电阻是用于限制电流的元件,可以在电路中限制电流,降低电源压降,保护电路和设备。
它的特性主要是阻值稳定,功率大,耐温性好等。
7、电源变压器电源变压器是用于变换电压的元件,可以在电路中提供不同电压的电源。
它的特性主要是绝缘耐压高,工作效率高,温升小等。
二、连接元件1、电源插头电源插头是连接电源与电器设备的过渡件,用于电器设备与电源之间的连接。
它的特性主要是接触可靠,外观美观,防水防潮等。
2、电源线电源线是连接电源插头与电器设备的导线,用于传输电能。
它的特性主要是导电性好,绝缘耐压高,可弯曲性好等。
3、连接线连接线是连接电路中各种元件的导线,用于传输信号和电能。
它的特性主要是导电性好,连接性好,防潮防腐等。
4、连接器连接器是连接电路中各种元件的过渡件,用于方便拆卸和更换电路元件。
它的特性主要是接触可靠,外观美观,防水防潮等。
5、插座插座是连接电路中各种元件的过渡件,用于方便拆卸和更换电路元件。
它的特性主要是接触可靠,外观美观,防水防潮等。
三、被动元件1、电阻电阻是用于限制电流的元件,可以在电路中限制电流,降低电源压降,保护电路和设备。
想学会修电路板需要会哪些知识?现在的电路板越来越复杂,想学会修理电路板,至少需要掌握以下技能:①、认识各种常用的电子元件,并且会用万用表测量它们的好坏;②、认识各种元器件的符号及其在电路中的作用,并学会看懂电路图;③、会使用电烙铁熟练的焊接、拆卸各种元器件。
下面我们分别介绍一下这方面的基础知识。
1、认识常用元器件,并会使用万用表测量其好坏不论哪种电路板都是由电阻、电容、二极管、三极管及形形色色的IC组成的,若想学会修理电路板,上述各种元器件必须认识。
若这方面知识欠缺,只能修一些电路板的简单故障。
譬如,电磁炉里常用玻璃壳封装的热敏电阻作为温度传感器,而该热敏电阻的外形封装与常用的1N4148一样,若缺乏相关元器件的知识,将该热敏电阻误认为是1N4148二极管,是不可能修好电磁炉的。
在修理电路板时,像电解电容、二极管、三极管都是易损坏的元器件,要学会用万用表来判断它们的好坏,这种基本技能是必须掌握的。
以前曾见到工厂里有些电路板修理者不会用万用表测量元器件好坏,怀疑某个元件有问题,就直接换新的,结果元件换了一大堆才修好一块电路板。
2、掌握常用元器件的基本用途,并认识其电路符号电路板上有各种各样的元器件,若连其在电路中的作用都不知道,是很难学会修理电路板的。
譬如TO-92封装的78L05是一款小电流的三端稳压IC,其外形与常用的9015三极管一样,假设没见过这种稳压IC,误认为其是一个普通的三极管,见到电路板上的78L05烧坏,直接用个外形封装一样的三极管换上,很可能还会损坏电路板上的其它元件。
在修理较复杂的电路板时,一般要查看电路原理图,此时就要求认识各种元器件的电路符号及其与其它元件之间的连接关系。
想掌握这方面的知识,可以看一些《如何看懂电路原理图》这类图书。
3、能够熟练使用电烙铁焊接与拆卸元器件只有上述元器件知识,若电烙铁焊接与拆卸元器件的水平一般,不可能成为电路板修理高手。
在修理电路板时,有些故障比较简单,采用直观法用眼即可看出来是某个元件坏了,但修理者拆卸或焊接元件的水平太差,可能会将电路板铜箔或焊盘烫坏,导致冒出来新的故障。
电路板维修+元器件基础知识大全(1)元器件基础知识一、电容篇1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示6字母表示法:1m=1000 uF 1P2=1.2PF 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF 224表示22×104PF=0.22 uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20%如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
4、故障特点在实际维修中,电容器的故障主要表现为:(1)引脚腐蚀致断的开路故障。
(2)脱焊和虚焊的开路故障。
(3)漏液后造成容量小或开路故障。
(4)漏电、严重漏电和击穿故障。
二、二极管晶体二极管在电路中常用“D”加数字表示,如:D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BA T85)、发光二极管、稳压二极管等。
2、识别方法:二极管的识别很简单,小功率二极管的N 极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。
稳压二极管稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。
这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。
2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3 种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表:型号1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V变容二极管变容二极管是根据普通二极管内部“PN 结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上,实现低频信号调制到高频信号上,并发射出去。
在工作状态,变容二极管调制电压一般加到负极上,使变容二极管的内部结电容容量随调制电压的变化而变化。
变容二极管发生故障,主要表现为漏电或性能变差:(1)发生漏电现象时,高频调制电路将不工作或调制性能变差。
(2)变容性能变差时,高频调制电路的工作不稳定,使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时,就应该更换同型号的变容二极管。
三、电感电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。
电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。
直流可通过线圈,直流电阻就是导线本身的电阻,压降很小;当交流信号通过线圈时,线圈两端将会产生自感电动势,自感电动势的方向与外加电压的方向相反,阻碍交流的通过,所以电感的特性是通直流阻交流,频率越高,线圈阻抗越大。
电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法,色标法与电阻类似。
如:棕、黑、金、金表示1uH(误差5%)的电感。
电感的基本单位为:亨(H)换算单位有:1H=103mH=106uH。
四、三极管晶体三极管在电路中常用“Q”加数字表示,如:Q17表示编号为17的三极管。
1、特点:晶体三极管(简称三极管)是内部含有2 个PN 结,并且具有放大能力的特殊器件。
它分NPN 型和PNP型两种类型,这两种类型的三极管从工作特性上可互相弥补,所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有:A92、9015等型号;NPN型三极管有:A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用,在常见电路中有三种接法。
为了便于比较,将晶体管三种接法电路所具有的特点列于下表,供大家参考。
名称共发射极电路共集电极电路(射极输出器)共基极电路输入阻抗中(几百欧~几千欧)大(几十千欧以上)小(几欧~几十欧)输出阻抗中(几千欧~几十千欧)小(几欧~几十欧)大(几十千欧~几百千欧)电压放大倍数大小(小于1并接近于1)大电流放大倍数大(几十)大(几十)小(小于1并接近于1)功率放大倍数大(约30~40分贝)小(约10分贝)中(约15~20分贝)频率特性高频差好好应用多级放大器中间级,低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路3、在线工作测量在实际维修中,三极管都已经安装在线路板上,要每只拆下来测量实在是一件麻烦事,并且很容易损坏电路板,根据实际维修,本人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法,供大家参考:类别故障发生部位测试要点e-b极开路V ed>1v V ed=V+e-b极短路V eb=0v Vcd=0v Vbd升高Re开路V ed=0vRb2开路Vbd=V ed=V+Rb2短路V ed约为0.7VRb1增值很多,开路V ec<0.5v Vcd升高e-c极间开路V eb=0.7v V ec=0v Vcd升高b-c极间开路V eb=0.7v V ed=0vb-c极间短路Vbc=0v Vcd很低Rc开路Vbc=0v Vcd升高Vbd不变Rb2阻值增大很多V ed约为V+ Vcd约为0VV ed电压不稳三极管和周围元件有虚焊类别故障发生部位测试要点Rb1开路Vbe=0 Vcd=V+ V ed=0Rb1短路Vbe约为1v V ed=V-VbeRb2短路Vbd=0v Vbe=0v Vcd=V+Re开路Vbd升高Vce=0v Vbe=0vRe短路Vbd=0.7v Vbe=0.7vRc开路Vce=0v Vbe=0.7v V ed约为0vc-e极短路Vce=0v Vbe=0.7v V ed升高b-e极开路Vbe>1v V ed=0v Vcd=V+b-e极短路Vce约为V+ Vbe=0v Vcd约为0vc-b极开路Vce=V+ Vbe=0.7v V ed=0vc-b极短路Vcb=0v Vbe=0.7v Vcd=0v集成电路的检测方法现在的电子产品往往由于一块集成电路损坏,导致一部分或几个部分不能正常工作,影响设备的正常使用。
那么如何检测集成电路的好坏呢?通常一台设备里面有许多个集成电路,当拿到一部有故障的集成电路的设备时,首先要根据故障现象,判断出故障的大体部位,然后通过测量,把故障的可能部位逐步缩小,最后找到故障所在。
要找到故障所在必须通过检测,通常修理人员都采用测引脚电压方法来判断,但这只能判断出故障的大致部位,而且有的引脚反应不灵敏,甚至有的没有什么反应。
就是在电压偏离的情况下,也包含外围元件损坏的因素,还必须将集成块内部故障与外围故障严格区别开来,因此单靠某一种方法对集成电路是很难检测的,必须依赖综合的检测手段。
现以万用表检测为例,介绍其具体方法。
我们知道,集成块使用时,总有一个引脚与印制电路板上的“地”线是焊通的,在电路中称之为接地脚。
由于集成电路内部都采用直接耦合,因此,集成块的其它引脚与接地脚之间都存在着确定的直流电阻,这种确定的直流电阻称为该脚内部等效直流电阻,简称R内。
当我们拿到一块新的集成块时,可通过用万用表测量各引脚的内部等效直流电阻来判断其好坏,若各引脚的内部等效电阻R内与标准值相符,说明这块集成块是好的,反之若与标准值相差过大,说明集成块内部损坏。
测量时有一点必须注意,由于集成块内部有大量的三极管,二极管等非线性元件,在测量中单测得一个阻值还不能判断其好坏,必须互换表笔再测一次,获得正反向两个阻值。
只有当R内正反向阻值都符合标准,才能断定该集成块完好。
在实际修理中,通常采用在路测量。
先测量其引脚电压,如果电压异常,可断开引脚连线测接线端电压,以判断电压变化是外围元件引起,还是集成块内部引起。
也可以采用测外部电路到地之间的直流等效电阻(称R 外)来判断,通常在电路中测得的集成块某引脚与接地脚之间的直流电阻(在路电阻),实际是R内与R外并联的总直流等效电阻。
在修理中常将在路电压与在路电阻的测量方法结合使用。
有时在路电压和在路电阻偏离标准值,并不一定是集成块损坏,而是有关外围元件损坏,使R外不正常,从而造成在路电压和在路电阻的异常。
这时便只能测量集成块内部直流等效电阻,才能判定集成块是否损坏。
根据实际检修经验,在路检测集成电路内部直流等效电阻时可不必把集成块从电路上焊下来,只需将电压或在路电阻异常的脚与电路断开,同时将接地脚也与电路板断开,其它脚维持原状,测量出测试脚与接地脚之间的R内正反向电阻值便可判断其好坏。
例如,电视机内集成块TA7609P 瑢脚在路电压或电阻异常,可切断瑢脚和⑤脚(接地脚)然后用万用表内电阻挡测瑢脚与⑤脚之间电阻,测得一个数值后,互换表笔再测一次。
