接触器自锁正转 (1)

接触器的自锁接线方法如今，接触器在现代工业中被广泛使用，其主要作用是用于控制电流的开关，可以使电流打开或关闭电路。

在使用接触器时，为了确保设备的正常运行，需要进行正确的接线。

其中，最常用的一种是自锁接线方法。

自锁接线方法是指两个接触器之间互相连接的一种方法，可以实现设备的自锁操作。

当其中一个接触器触发开关时，另一个接触器也会自动打开或关闭，确保设备的安全和稳定运行。

接下来，我们将详细介绍自锁接线方法的实现和使用。

一、自锁接线的基本原理自锁接线方法基于接触器的联系和其原理。

在自锁接线方法中，两个接触器通过共享电源和控制电机，使它们互相连接。

在这种情况下，当一个接触器开启时，其反馈信号将被发送回到控制电机中，同时开启另一个接触器。

这样，两个接触器就可以被持续地连接，形成一个类似开关的循环，以保证设备的正常运行。

二、自锁接线的具体实现实现自锁接线的第一步是安装接触器和控制电机。

在安装时，需要确保它们相互连接，并旋转至正确的位置。

接下来，需要将两个接触器连接起来。

为此，需要一个相同的电源线和一个正常闭合的接触器。

两个接触器之间的连接应该是在线性的，确保它们之间的间隙恰到好处。

最后，需要对电路进行必要的测试。

可以通过不同的方法进行测试，例如使用万用表等设备。

三、自锁接线的使用自锁接线方法最常用于控制特定的设备，例如用于控制电动机的启停。

在这种情况下，一个接触器控制电动机的启动，另一个接触器控制电动机的停止。

当一个接触器开启时，它将向电动机发送电流，同时关闭另一个接触器。

自锁接线方法还可以帮助确保设备的安全和可靠运行。

例如，在飞机和火车等运输领域中，自锁接线方法可以帮助保持整个运输系统的正常运行，确保整个系统的稳定性和安全性。

总之，自锁接线方法在现代工业中发挥着重要的作用。

对于任何需要使用接触器的设备，这种方法都是最有效的，可以帮助设备实现自动化控制，并确保其正常运行。

三相异步电动机自锁控制线路工作原理1.三相异步电动机的自锁控制线路的工作原理分析接触器自锁正转控制线路原理图（1）启动：当松开SB2，其常开触头恢复分断后，因为接触器KM的常开辅助触头闭合时已将SB2短接，控制电路仍保持接通，所以接触器KM继续得电，电动机M实现连续运转。

像这种当松开启动按钮SB2后，接触器KM通过自身常开辅助头而使线圈保持得电的作用叫做自锁（或自保)。

与启动按钮SB2并联起自锁作用的常开辅助触头叫自锁触头或（自保触头）。

（2）停止：当松开SB1，其常闭触头恢复闭合后，因接触器KM的自锁触头在切断控制电路时已分断，解除了自锁，SB2也是分断的，所以接触器KM不能得电，电动机M 也不会转动。

(a)接触器自锁正转控制线路动作示意图1 (b)接触器自锁正转控制线路动作示意图2电动机的启动动作示意图（接触器自锁正转控制线路）电动机的停止动作示意图（接触器自锁正转控制线路）2.线路的保护设置（1）短路保护由熔断器FU1、FU2分别实现主电路与控制电路的短路保护。

（2）过载保护因为电动机在运行过程中，如果长期负载过大或启动操作频繁，或者缺相运行等原因，都可能使电动机定子绕组的电流增大，超过其额定值。

而在这种情况下，熔断器往往并不熔断，从而引起定子绕组过热使温度升高，若温度超过允许温升就会使绝缘损坏，缩短电动机的使用寿命，严重时甚至会使电动机的定子绕组烧毁。

因此，采用热继电器对电动机进行过载保护。

过载保护是指电动机出现过载时能自动切断电动机电源，使电动机停转的一种保护。

在照明、电加热等一般电路里，熔断器FU既可以作短路，也可以作过载保护。

但对三相异步电动机控制线路来说，熔断器只能用作短路保护。

这是因为三相异步电动机的启动电流很大(全压启动时的启动电流能达到额定电流的4~7倍)，若用熔断器作过载保护，则选择熔断器的额定电流就应等于或略大于电动机的额定电流，这样电动机在启动时，由于启动电流大大超过了熔断器的额定电流，使熔断器在很短的时间内爆断，造成电动机无法启动。

三相异步电动机的电气控制项目情境创设在各行各业广泛使用的电气设备和生产机械中，其自动控制线路大多以各类电动机或者其他执行电器为被控对象。

根据一定的控制方式用导线把继电器、接触器、按钮、行程开关、保护元件等器件连接起来组成的自动控制线路，通常称作电器控制线路。

其作用是对被控对象实现自动控制，以满足生产工艺的要求和实现生产过程自动化。

三相笼型异步电动机由于结构简单、价格便宜、坚固耐用等优点获得了广泛应用。

在生产实际中，它的应用占到了使用电机的80％以上。

所以本章主要讲解三相笼型异步电动机的控制线路。

三相笼型异步电动机的控制线路大都由继电器、接触器和按钮等有触点的电器组成。

下面介绍基本的控制线路。

一、项目基本技能根据生产机械的工作性质及加工工艺要求，利用各种控制电器的功能，实现对电动机的控制，其控制线路是多种多样的。

然而任何控制线路，包括最复杂的线路都是由一些比较简单的、基本的控制线路所组成的，所以熟悉和掌握基本控制线路是学习、阅读和分析电气控制线路的基础。

常见的基本控制线路的主要任务是承担电动机的供电和断电，另外还担负着电动机的保护任务。

当电动机或电源发生故障时，控制电路应能发出信号或自动切除电源，以避免事故进一步扩大。

任务一电动机的点动与连续运行控制一、电动机的点动控制机械设备中如机床在调整刀架、试车，吊车在定点放落重物时，常常需要电机短时的断续工作，即需要按下按钮，电动机就转动，松开按钮，电动机就停转。

实现这种动作特点的控制就叫点动控制。

如图2-1所示为采用带有灭弧装置的交流接触器的点动控制线路图。

此电路是由刀开关QS，熔断器FU，启动按钮SB，接触器KM及电动机M组成的。

接触器的主触头是串接在主线路中的。

工作原理：合上开关QS，按下启动按钮SB，接触器线圈KM得电，，使衔铁吸合，带动接触器常开主触头闭合，电机运转；当松开启动按钮SB，接触器线圈断电，电机停止转动。

图2-1 点动控制线路二、电动机的自锁连续控制图2-2 自锁连续控制线路在要求电动机启动后能连续运转时，采用点动正转控制就不行，为实现电动机的连续运转，可采用接触器自锁正转控制线路。

正反转接触器自锁触点和互锁触点的连接方式什么是正反转接触器自锁触点和互锁触点的连接方式正反转接触器被广泛应用于电动机控制系统中，用于实现电动机正转和反转的控制。

在接触器中，有两种常见的连接方式，即自锁触点和互锁触点。

本文将深入探讨正反转接触器自锁触点和互锁触点的连接方式及其优缺点，并分享我对这个主题的观点和理解。

一、自锁触点的连接方式自锁触点是指在电动机启动后，触点能够自动保持闭合的状态。

在正反转接触器中，自锁触点的连接方式是将电动机的正转和反转线圈串联接入。

具体来说，将正转线圈的一个端子接入一组自锁触点中的一个固定触点，再将该自锁触点的另一个固定触点与反转线圈的一个端子相连。

将反转线圈的另一个端子与电源的另一极相连。

这种连接方式的优点是简单、方便，无需额外的电路和元件。

一旦电动机启动，正转线圈和反转线圈都会通电，自锁触点自动闭合，从而使得电动机持续运转。

这种连接方式还可以起到保护电动机的作用，因为当电源突然中断时，线圈的电流消失，自锁触点会立即断开，电动机停止运转。

然而，自锁触点的连接方式也存在一些缺点。

电动机在运行过程中，无法快速地反向转动，因为正转线圈和反转线圈必须同时通电和断电。

当需要控制多台电动机时，自锁触点的连接方式变得复杂，需要大量的电线和触点，增加了系统的复杂度和维护成本。

二、互锁触点的连接方式互锁触点是指在电动机启动后，触点只能保持一个闭合的状态。

在正反转接触器中，互锁触点的连接方式是将电动机的正转和反转线圈并联接入。

具体来说，将正转线圈的一个端子接入一组互锁触点中的一个固定触点，再将该互锁触点的另一个固定触点与反转线圈的一个端子相连。

将正转线圈的另一个端子与电源的一个极相连，将反转线圈的另一个端子与电源的另一极相连。

互锁触点的连接方式能够实现正反转的控制，并且能够快速地切换电动机的运行方向。

当启动正转时，正转线圈通电，互锁触点闭合，电动机正转；当需要反转时，反转线圈通电，互锁触点断开，电动机反转。

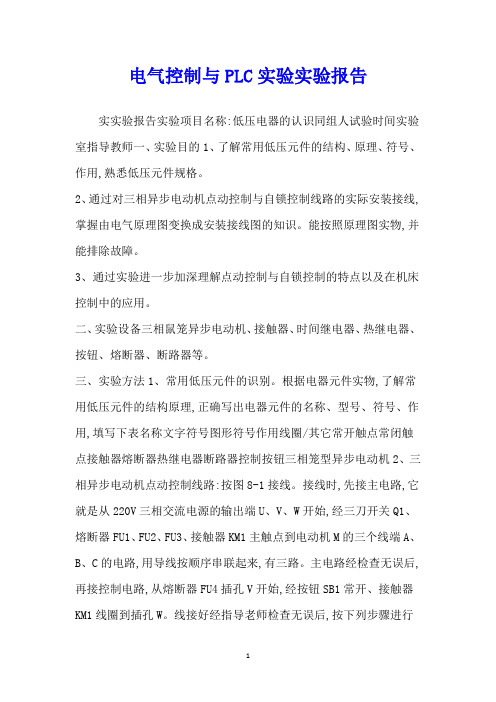

电气控制与PLC实验实验报告实实验报告实验项目名称:低压电器的认识同组人试验时间实验室指导教师一、实验目的1、了解常用低压元件的结构、原理、符号、作用,熟悉低压元件规格。

2、通过对三相异步电动机点动控制与自锁控制线路的实际安装接线,掌握由电气原理图变换成安装接线图的知识。

能按照原理图实物,并能排除故障。

3、通过实验进一步加深理解点动控制与自锁控制的特点以及在机床控制中的应用。

二、实验设备三相鼠笼异步电动机、接触器、时间继电器、热继电器、按钮、熔断器、断路器等。

三、实验方法1、常用低压元件的识别。

根据电器元件实物,了解常用低压元件的结构原理,正确写出电器元件的名称、型号、符号、作用,填写下表名称文字符号图形符号作用线圈/其它常开触点常闭触点接触器熔断器热继电器断路器控制按钮三相笼型异步电动机2、三相异步电动机点动控制线路:按图8-1接线。

接线时,先接主电路,它就是从220V三相交流电源的输出端U、V、W开始,经三刀开关Q1、熔断器FU1、FU2、FU3、接触器KM1主触点到电动机M的三个线端A、B、C的电路,用导线按顺序串联起来,有三路。

主电路经检查无误后,再接控制电路,从熔断器FU4插孔V开始,经按钮SB1常开、接触器KM1线圈到插孔W。

线接好经指导老师检查无误后,按下列步骤进行实验:图8-1点动控制线路(1)按下控制屏上开按钮;(2)先合Q1,接通三相交流220V电源;(3)按下启动按钮SB1,对电动机M进行点动操作,比较按下SB1与松开SB1时电动机M的运转情况。

(记录)3、三相异步电动机自锁控制线路:按下控制屏上的关按钮以切断三相交流电源。

按图8-2接线。

检查无误后,启动电源进行实验:(1)合上开关Q1,接通三相交流220V电源;(2)按下起动按钮SB2,松手后观察电动机M运转情况(记录);(3)按下停止按钮SB1,松手后观察电动机M运转情况(记录)。

ABCKM1U21V21W21FU1U11V11W11Q1L1L2L3220VSB1KM1FU4FU2FU3图8-2自锁控制线路4、三相异步电动机既可点动又可自锁控制线路:按下控制屏上关按钮切断三相交流电源后,按图8-3接线,检查无误后通电实验:图8-3既可点动又可自锁控制线路ABCKM1U21V21W21FU1U11V11W11Q1L1L2L3220VSB1KM1FU4FR1SB2KM1FR1FU2FU3ABCKM1FU1U11V11W11Q1220VSB1KM1FU4FR1SB2KM1FR1SB3SB3U VWFU2FU3(1)合上Q1接通三相交流220V电源;(2)按下起动按钮SB2,松手后观察电机M就是否继续运转(记录);(3)运转半分钟后按下SB3,然后松开,电机M就是否停转;连续按下与松开SB3,观察此时属于什么控制状态(记录);(4)按下停止按钮SB1,松手后观察M就是否停转(记录)。

《电力拖动》教学项目设计项目二：接触器自锁正转控制线路班级10.3 10.4 10.7 授课地点三合一实验室课时 6 授课教师10.7主讲：颜钊、10.3、10.4主讲：王华总体目标通过教学，使学生能够正确画出接触器自锁正转控制线路的电路图，能根据电路图分析其工作原理，能正确画出接线图并根据接线图正确接线德育目标1、培养学生热爱本专业的专业思想2、培养学生做事的认真态度，养成良好的道德品质和习惯3、让学生遵守安全用电操作规范教学器材交流接触器、熔断器、热继电器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线教学内容教学目标教学重点、教法及教具1、画出接触器自锁正转控制线路图（1课时）能画出接触自锁正转控制线路图自锁电路的形成教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮2、分析线路工作原理（1课时）1、能根据电路图正确分析出电路如何启动和停止2、理解自锁的概念自锁教法：点拨、讨论教具：交流接触器、熔断器、低压断路器、按钮分析线路的自身保护功能（1课时）1、知道电路的三种保护的工作原理2、知道熔断器和热继电器在功能应用上的区别和联系欠压和失压保护教法：点拨、讨论教具：交流接触器、熔断器、热继电器3、画出线路接线图（1课时）能根据电路图正确画出线路的接线图正确画出接线图教法：讲练教具：交流接触器、熔断器、低压断路器、按钮、接线端子4、安装电路（2课时）1、能正确安装电路2、线路整齐美观、符合线路要求1、正确安装电路（重点）2、电路安装整齐、美观教法：训练教具：交流接触器、熔断器、低压断路器、接线端子、按钮、尖嘴钳、螺丝刀（平口、梅花）、护套线、铜线当日教学计划Ⅰ时间：2010 年10 月18日课时：1 授课内容：画出接触器自锁正转控制线路的电路图教学过程一、复习引入提问：点动：按下启动按钮——电动机得电运转松开启动按钮——电动机失电停转引入：在要求电动机连续运转时，要一直按着启动按钮，不符合生产要求，那么点动控制电路在不增加元器件的情况下如何实现电动机的连续运转呢？（即按下启动按钮电动机运转，松开启动按钮电动机仍然运转）二、新课讲授启发：按下、松开启动按钮电动机都得电运转接触器主触头始终闭合KM线圈始终有电结论：启动按钮旁并一接触器辅助常开触头控制电路串一停止按钮负责停止课题：接触器自锁正转控制线路电路图：FU1KMPEFRSB2KMKMSB1FU2L1L2L3MFRQSQS：低压断路器SB1：启动按钮SB2：停止按钮FU1,FU2：熔断器（短路保护）FR：热继电器KM：交流接触器三、小结：画电路图的要领四、布置作业：试分析此电路的工作原理授课记录安全检查及设备、器材使用情况记录与处理方法课后反思及改进措施当日教学计划Ⅱ时间：2010 年10 月18 日课时：1授课内容：分析线路工作原理教学过程一、教师让学生分析接触器自锁正转控制线路启动的工作原理1、分析线路操作的先后顺序2、分析按下按钮后各仪器动作的先后及工作原理二、教师让学生分析接触器自锁正转控制线路停止的工作原理1、分析应如何操作才能让电动机停转2、分析按下按钮后线路的工作过程三、分析接触器自锁正转控制线路的工作原理，总结归纳自锁的概念启发：自锁-----按下启动按钮，KM线圈通过（）保持有电。

《电力拖动掌握线路与技能训练》教案授课课时需用课日技术理论学问实际技 课术操作设备工 具预备 题原件材料预备 示范操 要作预备起止日期把握三相异步电动机的接触器联锁正反转掌握线路的工作原理， 把握接线的方法、步骤及留意事项。

依据原理图在配电板上进展安装布线，并按步骤和工艺要求板前明线布线，要求在定额时间内完成。

电工通用工具，万用表，摇表，三相异步电动机。

低压断路器、熔断器、沟通接触器、热继电器、按钮、端子排、导线、号码管、记号笔配电板一块，在板上示范接线工艺、步骤和方法。

已配好的模拟盘一块，在上面示范接线完成后自检的方法步骤。

求 教学 讲解启发教学法；操作示范法；巡回指导法；模型和实物配电板展现法；多媒体教学；分析比较综合归纳相结合方法 目的 1、学会三相异步电动机接触器联锁的正反转掌握的接线和操作方法。

2、理解联锁的概念。

要求 3、理解三相异步电动机接触器联锁的正反转掌握的根本原理。

重点 重点：三相异步电动机接触器联锁的正反转掌握的工作原理。

难点：接线方法、自检方法难点总课题：三相异步电动机的 授 1、入门指导 课 正反转掌握线路的安装与 课 2、导入课题 题调试。

内3、讲授课 名 称分课题：接触器联锁正反转 掌握线路的安装与调试。

容 4、接线方法步骤 5、留意事项接触器联锁正反转掌握线路教案 接触器联锁正反转掌握线路的安装与调试课前安全教育 5 分钟组 1、 提前 15 分钟进入一体化教室，做好上课前预备工作；2、 清点学生人数，填写考勤记录，巡查学生工作服、鞋子等是否符合实习安全；3、 强调课堂纪律，安装时佩戴好电工工具； 织4、 不允许用电工工具开玩笑；5、 通电时必需有教师在场，并经教师同意后才允许通电；6、 通电时电工工具必需放好，手不允许在通电台上乱指； 教7、 通电完毕后，检查全部开关断开前方可离开； 8、 不允许损坏公物。

宣布今日的学习内容、技术要求、实习纪律、工时。

学复习、讲解、提问 10 分钟请同学们复习正传的工作原理课 题实习 1、学生学习乐观性高，认真听课，并做好记录，能跟着教师思路走。

接触器、按钮双重连锁正反转控制电路如下图为常见的正反转控制电路，通过接触器、按钮双重联锁对电路进行保护。

图1（一）电路主要元器件及其作用1、空气开关（QS）：电源的通断,有短路、严重过载及欠电压保护2、熔断器（FU）：短路保护；3、接触器（KM）：可频繁通断大电流，有灭弧功能，亦有欠电压保护4、热继电器（FR）：过载保护；5:、按钮（SB）:启停电路（二）电路原理分析1、主电路：从负载端往电源端看，即从下往上。

2、辅助电路：从上到下、从左往右，即先看电源，在顺次看各条回路。

分析清楚电气图的关键：看懂各元器件图形符号、文字符号，对元器件结构、功能掌握。

掌握该电气图的两个关键点：1、电气自锁（定义）：依靠接触器自身的常开触电使其线圈保持通电；2、电气互锁：在同一时间段内两个接触器只允许一个通电工作的控制作业；机械连锁：通过按钮的一对常开与常闭来实现两个接触器只允许一个工作（双保险）；（三）电气图接线与检修1、先对图纸进行标号，再照图在对实物进行装接，在不够熟练的情况下二次线最好一回路一回路的接；2、可用万用表的蜂鸣档检测电路的通断，蜂鸣档也是电阻档可测出接触器线圈的电阻。

液压传动基础知识通过对千斤顶的工作原理进行了解，初步了解液压作用的实质。

并对目前液压的运用、将来的发展做一个简要的分析。

一、注塑机锁模机构液压传动系统工作过程、千斤顶的工作原理原理图初始状态：液压泵3由电动机带动从油箱1中吸油，然后将具有压力能的油液输送到管路，油液通过节流阀4和管路流至换向阀6。

当阀芯处于图示位置（中间位置）时，这时阀口P、A、B、T互不相通，此时液压缸里没有压力油输入，活塞9不产生运动。

图2图3二、液压传动系统的组成一个完整的液压传动系统由五个相联系的部分组成，分别叫做动力元件、控制元件、执行元件、辅助元件和传动介质。

三、液压传动的工作特点1. 传递运动均匀平稳，负载变化时速度较稳定。

2. 液压装置易于实现过载保护——借助于设置溢流阀等元件，自动防止过载，避免发生事故。
