摊铺机电气系统简介(一)

摊铺机培训教材——陈宇第一章摊铺机的特点、用途、构造及传动原理一、特点：目前摊铺机分为沥青式摊铺机、稳定土摊铺机、水泥摊铺机。

他们主要采用全液压驱动电子控制和机械传动装置。

二、用途：摊铺机用可于摊铺任何交通道路，能摊铺多种材料的基层和面层。

三、构造：摊铺机是机电一体化的产品，主要是由柴油机、行驶驱动装置、输分料装置以及熨平板（熨平板又分为液压伸缩和机械加长两种）组成。

四、传动原理：摊铺机的功率输出主要是由柴油机输出到分动箱上，由分动箱传递到各个驱动泵上，再由液压驱动泵输送到行驶驱动装置、输分料驱动装置以及熨平板上。

1、分动箱主要把柴油机功率输出到液压泵上，分动箱要经常检查油位，定期更换齿轮油。

2、行驶驱动装置主要是由驱动桥与行走履带组成，该行驶装置要经常检查油位，定期更换齿轮油。

行走履带定期检查履带的涨紧力，太紧或太松都会加快履带的磨损，该履带的涨紧装置由油脂油缸和预涨紧的弹簧组成。

安装在驱动桥上的盘式制动钳只供转向使用，当两侧制动钳分别制动时，将改变摊铺机的行驶方向，该制动钳无需维护保养，能自动调节间隙（S1700、L TU60A、WTU75三种机型配备驱动桥装置）3、输分料驱动装置通常是由马达、减速器、驱动链条、输料装置、分料装置所组成，经常检查减速器的油位，定期更换齿轮油，经常检查驱动链条的涨紧程度。

4、熨平板主要是由机械加长熨平板和液压伸缩熨平板所组成。

液压伸缩熨平板的伸缩主要是由分配阀、换向阀、伸缩缸组成，振捣主要是由基础段的振捣马达和左右伸缩振捣马达、振捣梁所组成，机械加长熨平板主要是由框架和振捣梁组成。

第二章摊铺机的维护与保养一、概述由于摊铺机的结构及各种使用环境的要求应每天进行养护工作。

润滑前，油嘴应彻底清洗。

正确的维护保养将增加摊铺机操作安全性以及可靠性，而且延长机器的使用寿命。

二、柴油机目前摊铺机主要采用德国道依兹风冷、水冷柴油发动机，柴油机在高速旋转之前要低速运转几分钟，每天起动前必须检查机油油位，定期更换发动机机油，经常检查柴滤、机滤、空气滤清器。

三一摊铺机结构及工作原理三一摊铺机是一种道路铺设设备，主要用于道路、高速公路等路面的铺设工作。

它由以下几个部分组成：1.行走系统：摊铺机行走系统由履带、行走马达和行走驱动系统组成。

履带能够提供稳定的行走支撑，行走马达和驱动系统则能够为摊铺机提供动力和控制行走方向。

2.铺面装置：铺面装置包括振动斗和铺面搅拌器。

振动斗用于将沥青混凝土从料斗中输送到道路表面，并通过振动将其均匀铺平。

铺面搅拌器则用于对铺面进行搅拌和平整，以确保路面的平整度和密实度。

3.供料系统：供料系统由沥青混凝土料斗、输料斗和输送系统组成。

沥青混凝土通过料斗从搅拌站输送至铺面装置，输送系统则将料斗中的沥青混凝土输送至振动斗进行铺面作业。

4.控制系统：控制系统负责对摊铺机的各个系统进行监控和调节，以确保铺设工作的正常进行。

它包括操作杆、控制面板和电气控制箱等组成部分。

操作员通过控制杆和控制面板来控制摊铺机的行走速度、铺面装置的工作状态以及沥青混凝土的供料量等。

工作原理：1.行走原理：摊铺机通过操纵控制杆来控制履带行走马达的转动方向和速度，从而驱动摊铺机在工作区域内进行行走。

操作员可以根据需要调整行走速度，以适应不同道路和施工要求。

2.沥青混凝土供料原理：沥青混凝土通过料斗从搅拌站输送至摊铺机的料斗中，然后通过输送系统输送至振动斗中。

在振动斗的作用下，沥青混凝土被均匀铺放在道路表面。

3.铺面搅拌原理：摊铺机的铺面装置包括搅拌器，通过搅拌器的旋转和振动作用，将铺面上的沥青混凝土进行搅拌和平整，以确保路面的平整度和密实度。

控制系统可以根据操作员的要求，对摊铺机的行走速度、振动斗的振动频率和幅度、沥青混凝土的供料量等进行调节和控制，以确保摊铺机的铺设工作能够按照规定的要求进行。

摊铺机电气原理2023年10月27日电源系统一启动系统二照明系统三四仪表和报警系统五工作系统六目录七检测与维修八电气基础知识信号系统电气基础知识一Power system一、工程机械电气系统的特点2．单线并联Single wiring parallel connection 3．负极搭铁negative to ground +positive-negative (ground)1．低压直流Low voltageDirect Current24V安装2块蓄电池的柴油车安装1块蓄电池的汽油车额定电压电源负极与车架相连，俗称负极搭铁。

二、工程机械常见电器元件认知1.导线Wire 线束常用的导线种类有日标（AVSS 等）、国标（QVR ）、德标（FLRY ）、美标（AWG ）等几大系列。

根据用途，低压导线又有普通导线、起动电缆和搭铁电缆之分。

普通导线Electrical wires起动电缆Start cable Positive cable 搭铁电缆Ground cable Negative cable2.线束Harness为了使全车繁多的导线规整、方便安装及保护导线的绝缘层不被损坏，一般都将车辆电路中各低压导线（除蓄电池电缆外）用棉纱编织或用聚氯乙烯塑料带包扎成束，称为线束。

3.插接器Connectors插接器大致可以分为以下几类：第一类是连接线束和电器元件，第二类是连接线束与线束，第三类是连接线束与车身。

4.开关Switch开关电器是一种最简单的电器，用来接通或断开控制电路。

纽子开关按钮开关机械式电源总开关钥匙开关万能转换开关(在摊铺机又叫主开关)接触器行程开关5.电路保护装置Circuit protection device工程车辆电路保护装置用于线路或电气设备发生短路或过载时自动切断电路，保证电气设备及线路的安全。

常用的电路保护装置有保险丝Fuse、易熔线Fusible line及断路器Breaker。

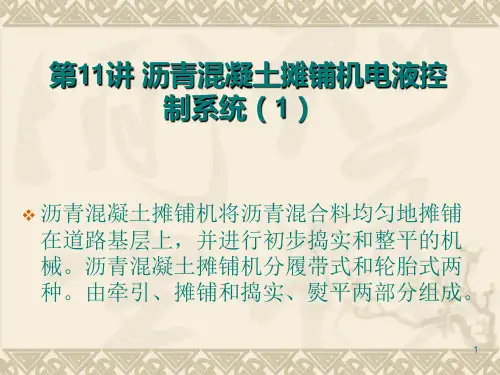

沥青摊铺机工作原理沥青摊铺机是一种用于道路施工的重型机械设备，它能够将沥青混合料均匀地铺设在道路表面，以建造平整耐久的道路。

本文将详细解释沥青摊铺机的工作原理，并确保解释清楚、易于理解。

1. 摊铺机的组成部分沥青摊铺机主要由以下几个组成部分构成：1.1 发动机系统发动机系统是摊铺机的动力来源，通常采用柴油发动机。

发动机驱动液压泵和液压马达，为摊铺过程提供所需的动力。

1.2 液压系统液压系统包括液压泵、液压马达、液压缸等组件。

它负责产生并传递液压能量，控制各个部件的运动和操作。

1.3 送料系统送料系统负责将沥青混合料从料斗输送到摊铺部位。

它通常由送料斗、送料辊以及与之配套的输送带组成。

1.4 摊铺系统摊铺系统由摊铺辊、振动器和平整板等组成。

它负责将沥青混合料均匀地铺设在道路表面，并通过振动和压实来使其达到所需的密实度和平整度。

1.5 控制系统控制系统用于控制摊铺机的各项操作，如调节送料速度、调整振动频率和幅度等。

它通常由操作台上的控制面板和相应的传感器、电气元件组成。

2. 摊铺机的工作流程沥青摊铺机的工作流程可以分为以下几个步骤：2.1 沥青混合料供给在施工现场，沥青混合料通常由搅拌站通过运输车送至摊铺机旁边的料斗。

然后，送料系统开始工作，将沥青混合料从料斗中输送到摊铺部位。

2.2 摊铺辊预热在开始实际摊铺之前，摊铺辊需要进行预热。

预热可以提高辊筒与沥青之间的粘附性，以便更好地将沥青混合料粘附在辊筒上。

2.3 摊铺辊铺设沥青混合料当摊铺辊预热完毕后，开始铺设沥青混合料。

送料系统将沥青混合料输送到摊铺辊前方，摊铺辊在移动的同时将沥青混合料均匀地铺设在道路表面。

2.4 振动和压实在沥青混合料被铺设后，振动器开始工作。

振动器通过产生高频振动，使沥青混合料中的颗粒得以紧密排列，提高密实度。

同时，摊铺机的重量也会对沥青混合料进行压实，进一步增加其密实度和平整度。

2.5 平整板调节高度为了保证道路表面的平整度，摊铺机配备了可调节高度的平整板。
