电气系统介绍

电气控制系统的组成
电气控制系统的系统组成主要包括三个部分：控制系统、执行系统和电源系统。

下面是每个部分的详细介绍：
1. 控制系统：控制系统是电气控制系统的核心部分，它包括PLC（可编程逻辑控制器）、DCS（分布式控制系统）、SCADA（监控与数据采集系统）等。

控制系统负责管理和控制整个系统，在此基础上实现各种生产和加工工艺的精密控制与调整，同时对系统的安全、稳定和运行成本的优化提供重要保证。

2. 执行系统：执行系统主要包括电动机、伺服电机、气动执行元件、液压执行元件等。

执行系统是控制系统下达指令之后，实现具体设备运行的重要组成部分。

例如在工业自动化生产线中，执行系统负责驱动各种传送带、机床等机械设备，完成产品的生产和加工过程。

3. 电源系统：电源系统是电气控制系统的电能供应系统，它是整个系统的基础。

电源系统负责为控制系统和执行系统提供所需的电力和电能，例如给PLC、传感器、驱动器等供电，同时还能保证电气控制系统的稳定性和可靠性。

电气系统一、系统概述电气系统是现代机械设备的重要组成部分，主要负责对电能进行转换和分配，以满足各种设备和装置的不同需求。

在工业生产、交通工具、日常生活中，几乎无处不在，应用极为广泛。

该系统通常由电源、负载、开关、保护装置等部分组成，负责将电能转换为机械能、热能等其他形式的能量，以满足不同设备的需求。

二、系统组成电气系统主要由以下几个部分组成：1.电源：电源是电气系统的核心部分，负责提供电能。

根据不同的需求和应用场景，可以选择不同类型的电源，如交流电源、直流电源等。

其中，电池是常见的直流电源，发电机和变压器则是最常见的交流电源。

2.负载：负载是电气系统的输出部分，负责消耗电能并转换为其他形式的能量。

根据工作原理和应用场景的不同，负载可以分为电阻性负载、电感性负载和电容性负载等类型。

3.开关：开关是电气系统的控制部分，负责接通或断开电路，以实现电流的控制和调节。

开关可以分为机械开关和半导体开关等类型，如刀开关、断路器、接触器等。

4.保护装置：保护装置是电气系统的安全保障部分，用于防止电流过大、电压过高或设备过热等异常情况对电气系统和设备造成损坏。

常见的保护装置包括熔断器、断路器、热继电器等。

此外，电气系统还包括导线、电缆、插座等辅助部分，用于连接各部件并传输电能。

电气系统的设计需要综合考虑安全、可靠、经济、环保等方面因素，以确保其正常运行和良好的性能表现。

三、应用领域电气系统广泛应用于各个领域，以下是一些典型的应用领域：1.工业自动化：工业自动化是电气系统的重要应用领域之一。

通过电气系统实现对机械设备的自动化控制和监测，提高生产效率和产品质量。

例如，在流水线生产中，通过电气系统控制机械臂的运动轨迹和速度，实现自动化装配和搬运。

2.智能家居：智能家居是近年来新兴的应用领域之一。

通过电气系统实现对家庭用电设备的智能化控制和管理，提高家居生活的便利性和舒适度。

例如，通过智能家居系统实现对空调、照明、窗帘等设备的远程控制和定时开关等功能。

电气系统概述脱硫电气系统通常包括：供配电系统、电气控制与维护、照明及检修系统、接地防雷系统、通讯系统、电缆和电缆构筑物、电气设备布置等系统。

一、供配电系统脱硫10kV设备电源区分取自主厂房10kV公用A段、B段。

脱硫系统高压采用380/220V供电方式，按炉分段，设有脱硫PC A、B段，两段之间设联络开关，每段区分由一台干式高压脱硫变压器供电，2台脱硫变互为备用，担负脱硫岛内全部高压负荷。

脱硫PC A、B段之间设联络开关，手动切换。

高压380/220V系统采用PC〔动力中心〕，MCC〔电动机控制中心〕两级供电方式。

除设置脱硫PC A、B段外，在本工程中负荷比拟集中的中央设置了脱硫工艺楼公用MCC段。

MCC段采用双电源供电，电源区分引自脱硫PC A、B段，两电源手动切换。

380/220V厂用电系统为中性点直接接地系统，75kW及以上的电动机回路、一切MCC电源回路、100kW及以上的馈线回路、热工电源及I类电动机由PC供电，其他负荷由就近的MCC供电。

75kW及以上的电动机回路、接于PC上的馈线回路采用空气断路器，75kW以下的电动机回路、MCC上的馈线回路采用塑壳断路器。

为了使机组平安停机，本工程380V保安段采用双电源供电方式，正常状况下脱硫保安电源由本岛380V PC A，B段供电，PC段失电后由，由主机保安段继续供电。

为满足热工自动化装置对交流电的特殊要求，独立设置一套交流不停电电源系统〔UPS〕, 交流不停电电源系统由整流器、逆变器、旁路隔离变压器、调压器、静态转换开关、闭锁二极管、主机屏、馈线屏等组成。

选用容量为30kVA的成套装置，交流不停电电源系统主电源引自380/220V脱硫PC段，旁路电源引自380/220V脱硫保安段。

当主电源消逝时，由脱硫岛220V直流系统供电，假定逆变器过载或缺点那么由静态开关切换至旁路供电，切换时间＜5ms。

脱硫岛设置一套直流系统。

直流系统设1套高频开关充电装置、1面直流馈线屏及1组容量为300Ah的铅酸阀控免维护蓄电池，用于向控制、维护、事故照明等供电。

电气系统的基本组成
电气系统是由各种电气元件、电源、控制装置和传感器等组成的系统，主要用于控制电动机、灯光、加热、空调、通讯等设备。

其中，电气
元件是电气系统最基本的组成部分，如电气继电器、断路器、开关、
插座等。

电源是电气系统中提供电能给电气设备的装置，主要分为直流电源和
交流电源两种。

直流电源多用于微处理器、集成电路、通讯设备等需
要稳定电压的电气设备；交流电源则广泛应用于家用电器、电动机等。

控制装置是控制电气系统运行和维护的装置，主要包括PLC控制器、
全自动化控制系统、可编程逻辑控制器等。

它们可以实现对电气系统
各个部分的远程控制和监测，提高了系统的可靠性和安全性。

传感器是电气系统中的一个重要部分，它可以将机械或光、热等形式
的信号转换为电信号，用于反馈系统的状态。

常见的传感器包括温度
传感器、光电传感器、速度传感器、压力传感器等，广泛应用于制造业、环保、物流等领域。

总之，电气系统是由各种电气元件、电源、控制装置和传感器等构成的，每部分都是整个系统不可或缺的组成部分。

在现代化社会中，电
气系统已经成为人们生活和工作中不可或缺的一部分，因此，对电气系统的组成和使用应该引起足够的重视。

电气项目介绍电气项目是指通过电力技术和电子技术来实现能源传输、控制、变换和利用的项目。

在当今高度发达的科技时代，电气项目的重要性逐渐凸显，它在工业、建筑、交通、通信等各行各业中都发挥着重要的作用。

本文将对电气项目的一些基本概念和常见应用进行介绍。

一、电气项目的基本概念1. 电气系统电气系统是指由电力设备、电力线路和电力控制装置组成的一套电气设施，用于电能输送、分配和利用。

它承载了能源的传输和控制任务，在建筑、工厂和城市等不同场所都有广泛的应用。

2. 电气设计电气设计是指根据工程要求，综合考虑用电设备、供电线路和电力负荷等因素，制定出电气设备布置、线路走向、容量大小等具体方案的过程。

电气设计需要合理布局，确保电能的安全传输和有效利用。

3. 电气安装电气安装是指按照电气设计方案，将电力设备、电线电缆等安装到指定位置，并进行线路连接和调试的过程。

电气安装需要严格遵循相关的安全规范和操作规程，确保施工质量和施工安全。

二、电气项目的常见应用1. 电力系统电力系统是电气项目的核心应用之一，它包括电力发电、输电、配电和终端用电等环节，用于向用户提供稳定可靠的电能供应。

各个环节都需要电气设备和控制系统的支持，保证电力的传输和利用效率。

2. 智能建筑电气项目在智能建筑中起到至关重要的作用。

智能建筑通过集成电力管理、照明控制、安防监控、通信传输等技术，实现楼宇自动化和智能化。

电气技术在智能建筑中的应用，不仅提高了建筑的能源利用效率，还增强了人们的居住和工作环境的舒适性。

3. 工业自动化电气项目在工业生产中广泛应用于控制和监控系统。

工业自动化借助电气技术，可实现生产线的自动化控制和设备的远程监控。

电气技术的应用能够提高工业生产的效率和品质，并降低对人力资源的依赖。

4. 交通运输电气项目在交通运输领域也有着重要的应用。

电气技术被广泛应用于城市轨道交通、高速铁路、电动汽车等领域。

电气项目在交通运输中的应用，有助于提高运输效率、减少环境污染，推动城市交通的可持续发展。

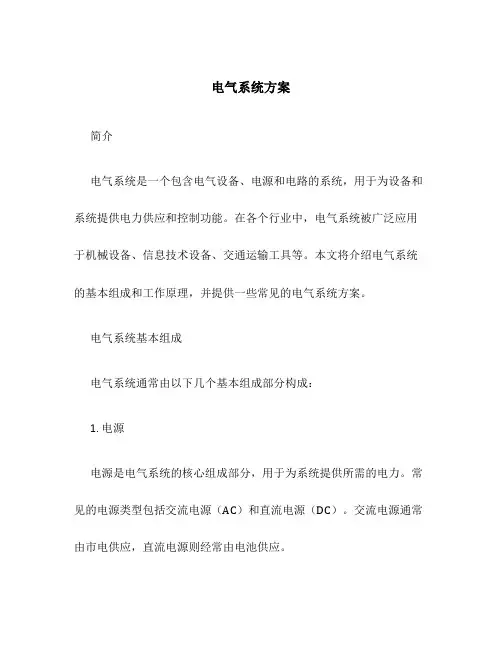

电气系统方案简介电气系统是一个包含电气设备、电源和电路的系统，用于为设备和系统提供电力供应和控制功能。

在各个行业中，电气系统被广泛应用于机械设备、信息技术设备、交通运输工具等。

本文将介绍电气系统的基本组成和工作原理，并提供一些常见的电气系统方案。

电气系统基本组成电气系统通常由以下几个基本组成部分构成：1. 电源电源是电气系统的核心组成部分，用于为系统提供所需的电力。

常见的电源类型包括交流电源（AC）和直流电源（DC）。

交流电源通常由市电供应，直流电源则经常由电池供应。

2. 电气设备电气设备是电气系统中的工作单元，用于实现系统的各种功能。

例如，机械设备的电气设备包括电动马达、发电机、传感器等；信息技术设备的电气设备包括主板、CPU、硬盘等。

电气设备通常需要与电源和其他设备进行连接。

3. 电路电路是电气系统中的连接线路，用于传输电力和信号。

电路通常由导线、电缆、开关等组成。

根据工作原理的不同，电路可以分为直流电路和交流电路。

直流电路主要用于直流电源和直流设备之间的连接，而交流电路用于交流电源和交流设备之间的连接。

电气系统工作原理电气系统的工作原理基于电力的传输和控制。

当电源供电时，电力会通过电路传输到电气设备中，实现设备的各种功能。

同时，通过电路中的开关和控制器，可以对电气设备进行控制和调节。

下面是一个简化的电气系统工作流程：1.电源向电路提供电力；2.电路将电力传输到电气设备；3.电气设备根据接收到的电力进行工作；4.通过开关和控制器控制电气设备的工作状态。

电气系统的工作原理是基础电工知识的重要内容，对于设计、安装和维护电气系统都至关重要。

常见的电气系统方案根据各行业的需求和应用场景，电气系统具有多种不同的方案和配置。

下面介绍一些常见的电气系统方案：1. 低压配电系统低压配电系统用于将电力分配到各个终端设备。

它由变电站、配电房和配电柜等组成，通过导线和开关控制实现电力的分配和控制。

2. 自动化控制系统自动化控制系统用于实现设备和系统的自动化控制。

电气系统的工作原理
电气系统是由各种电气设备和元件组成的，通过电流的传输和控制实现对电能的利用和管理。

它主要包括发电设备、输电设备、配电设备和用电设备等。

发电设备是电气系统中最基本的部分，它可以将其他形式的能量转化为电能。

常见的发电设备包括发电机、太阳能电池板和风力发电机等。

这些设备通过转换机械能、光能或风能等为电能，产生交流电或直流电。

输电设备主要用于将发电设备产生的电能进行输送，使其能够达到需要用电的地方。

输电设备通常采用高压输电，以减小能量损耗和线路成本。

其中，高压电缆和输电塔是常用的输电设备。

配电设备起到将输电过来的电能分配到各个用电设备的作用。

它包括变压器、开关设备和保护设备等。

变压器用于变换电压，以适应不同用电设备的需求。

开关设备用于控制电流的通断和分配。

保护设备则负责对电气系统进行监测和保护，确保系统的安全运行。

用电设备则是电气系统中直接提供电能给用户使用的设备。

如灯具、电视、电脑等。

这些设备通过接入电源，使用电能完成各种功能。

在使用过程中，还需要通过开关等控制设备来控制电流的通断和分配。

总之，电气系统通过发电设备产生电能，经过输电设备进行输
送，再通过配电设备将电能分配给各个用电设备，以供其正常运行和使用。

通过电流的传输和控制，电气系统实现对电能的利用和管理。

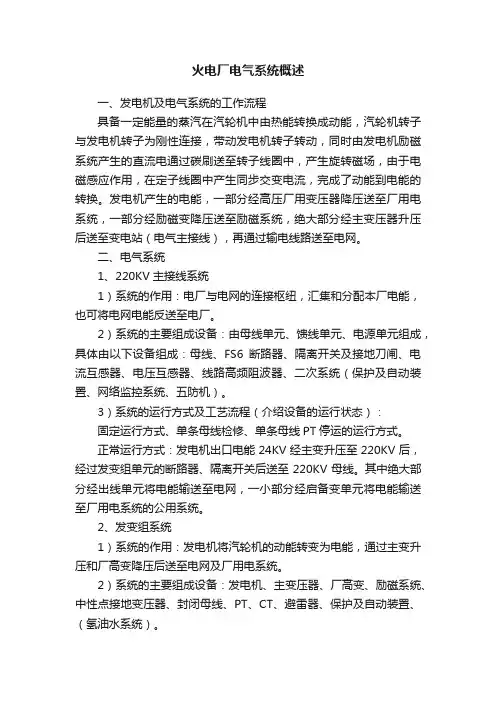

火电厂电气系统概述一、发电机及电气系统的工作流程具备一定能量的蒸汽在汽轮机中由热能转换成动能，汽轮机转子与发电机转子为刚性连接，带动发电机转子转动，同时由发电机励磁系统产生的直流电通过碳刷送至转子线圈中，产生旋转磁场，由于电磁感应作用，在定子线圈中产生同步交变电流，完成了动能到电能的转换。

发电机产生的电能，一部分经高压厂用变压器降压送至厂用电系统，一部分经励磁变降压送至励磁系统，绝大部分经主变压器升压后送至变电站（电气主接线），再通过输电线路送至电网。

二、电气系统1、220KV主接线系统1）系统的作用：电厂与电网的连接枢纽，汇集和分配本厂电能，也可将电网电能反送至电厂。

2）系统的主要组成设备：由母线单元、馈线单元、电源单元组成，具体由以下设备组成：母线、FS6断路器、隔离开关及接地刀闸、电流互感器、电压互感器、线路高频阻波器、二次系统（保护及自动装置、网络监控系统、五防机）。

3）系统的运行方式及工艺流程（介绍设备的运行状态）：固定运行方式、单条母线检修、单条母线PT停运的运行方式。

正常运行方式：发电机出口电能24KV经主变升压至220KV后，经过发变组单元的断路器、隔离开关后送至220KV母线。

其中绝大部分经出线单元将电能输送至电网，一小部分经启备变单元将电能输送至厂用电系统的公用系统。

2、发变组系统1）系统的作用：发电机将汽轮机的动能转变为电能，通过主变升压和厂高变降压后送至电网及厂用电系统。

2）系统的主要组成设备：发电机、主变压器、厂高变、励磁系统、中性点接地变压器、封闭母线、PT、CT、避雷器、保护及自动装置、（氢油水系统）。

3）系统的工艺流程：汽轮机带动发电机转子以同步速3000rpm 转动，同时发电机励磁系统将直流电通过碳刷送至发电机转子线圈中，在汽轮机带动下，产生旋转磁场，固定在定子铁芯内的定子三相绕组切割旋转磁场，感应出同步交变三相电动势，完成了由动能到电能的转换。

发电机发出的电能分为三部分：大部分通过主变压器升压并经升压站输送至电网，小部分通过厂用高压变压器降压后送至厂用电系统，极少部分经励磁变降压后送至励磁系统整流成直流电向发电机转子提供励磁电流。

电气专业系统分类电气专业是现代工业中不可或缺的一环，其应用领域涵盖了电力、电子、自动化、通信等多个方面。

在电气专业中，各种系统的分类及其相互关系十分重要。

下面将介绍一些电气专业中常用的系统分类。

1. 电力系统电力系统是指供应、输送和分配电力的系统。

根据其应用领域和电力输送方式的不同，电力系统可以分为输电系统、配电系统和供电系统。

输电系统是指将发电厂产生的高压电能通过变压器升压、输送至远距离的电网。

配电系统则是指将输电系统输送的电能通过变压器降压并分配给各个用电单位。

供电系统则是指为城市、乡村和工矿企业提供电力的系统，它包括电网设备、配变、配电设备、电表等。

2. 电气控制系统电气控制系统是指对工业过程进行控制的系统。

它包括自动化控制系统、机电一体化控制系统、PLC控制系统、DCS控制系统等。

自动化控制系统是指通过计算机等设备对工业过程进行全面控制和管理的系统。

机电一体化控制系统是指由机械、电子、计算机等技术相结合的控制体系。

PLC控制系统是指基于可编程序控制器（PLC）进行工业自动化控制的系统。

DCS控制系统是指分散式控制系统，它由多个分布在工业现场的控制器组成。

3. 通信系统通信系统是指信息传输和交换的系统。

它包括固定通信系统、移动通信系统、卫星通信系统、宽带通信系统等。

固定通信系统是指通过固定的通信线路进行信息传输的系统，如电话、传真等。

移动通信系统是指通过无线电波进行信息传输的系统，如移动电话等。

卫星通信系统是指利用卫星进行信息传输的系统。

宽带通信系统是指高速的信息传输系统，如光纤通信等。

以上是电气专业中常用的系统分类，了解这些系统的分类及其相互关系对于电气工程师和技术人员来说非常重要。
