第12章数字电子技术仿真软件Multisim 2001电路设计与仿真应用12.1 Multisim 2001软件介绍Multisim 2001是加拿大交互图像技术有限公司（IIT公司）推出的最新版本，其前身是EWB5.0（电子工作平台）。
目前我国用户所使用的Multisim2001以教育版为主。
Electronics Workbench 公司推出的以Windows为系统平台的板级仿真工具Multisim，适用于模拟／数字线路板的设计，该工具在一个程序包中汇总了框图输入、Spice仿真、HDL设计输入和仿真、可编程逻辑综合及其他设计能力。
可以协同仿真Spice、Verilog和VHDL，并能把RF设计模块添加到成套工具的一些版本中。
整套Multisim工具包括Personal Multisim、Professional Multisim、Multisim Power Professional等。
这种仿真实验是在计算机上虚拟出一个元器件种类齐备、先进的电子工作台，一方面可以克服实验室各种条件的限制，另一方面又可以针对不同目的（验证、测试、设计、纠错和创新等）进行训练，培养学生分析、应用和创新的能力。
与传统的实验方式相比，采用电子工作台进行电子线路的分析和设计，突出了实验教学以学生为中心的开放模式。
12.1.1 M ultisim 2001软件操作界面启动Multisim 2001软件后，首先进入用户界面如图12-1所示，Multisim 2001的界面基本上模拟了一个电子实验工作平台的环境。
下面分别介绍主操作界面各部分的功能及其操作方法。
图12-1 Multisim 2001的基本界面1. 系统工具条图12-2所示为Multisim 2001的系统工具条，可以看出，其风格与Windows软件是一致的。
系统工具条中各个按钮的名称及功能如下所示。
2.设计工具条Multisim 2001的设计工具条如图12-3所示，它是Multisim的核心工具。
Multisim 2001 使用介绍Multisim是Interactive Image Technologies (Electronics Workbench)公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。
它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。
为适应不同的应用场合，Multisim推出了许多版本，用户可以根据自己的需要加以选择。
在本课程中将以教育版为演示软件，结合教学的实际需要，简要地介绍该软件的概况和使用方法，并在“实验讲授”中给出若干个应用实例，其对应msm文件见“实验仿真文件”。
第一节 Multisim概貌软件以图形界面为主，采用菜单、工具栏和热键相结合的方式，具有一般Windows应用软件的界面风格，用户可以根据自己的习惯和熟悉程度自如使用。
一、Multisim的主窗口界面。
启动Multisim 2001后，将出现如图1所示的界面。
界面由多个区域构成：菜单栏，各种工具栏，电路输入窗口，状态条，列表框等。
通过对各部分的操作可以实现电路图的输入、编辑，并根据需要对电路进行相应的观测和分析。
用户可以通过菜单或工具栏改变主窗口的视图内容。
二、菜单栏菜单栏位于界面的上方，通过菜单可以对Multisim的所有功能进行操作。
不难看出菜单中有一些与大多数Windows平台上的应用软件一致的功能选项，如File，Edit，View，Options，Help。
此外，还有一些EDA软件专用的选项，如Place，Simulation，Transfer 以及Tool等。
1. FileFile菜单中包含了对文件和项目的基本操作以及打印等命令。
命令功能New 建立新文件Open 打开文件Close 关闭当前文件Save 保存Save As 另存为New Project 建立新项目Open Project 打开项目Save Project 保存当前项目2. EditEdit命令提供了类似于图形编辑软件的基本编辑功能，用于对电路图进行编辑。
摘要：介绍了Multisim 2001软件的功能，并通过一个实例介绍Multisim 2001软件在电子线路实验中的具体应用。
关键词：Multisim 2001；电子线路；仿真实验；VHDL随着计算机技术的发展和电路仿真软件的不断出现，电路仿真技术愈来愈受到人们的重视，很多学校已将电路仿真技术作为教学内容。
Multisim2001是在EWB的基础上发展起来的专业仿真软件，可真实地仿真分析实际电路的工作，是电子线路仿真实验的理想工具。
1Multisim 2001软件简介Multisim2001软件是EWB软件的最新版本，专门用于电路仿真，是迄今为止使用最方便、最直观的仿真软件，增加了大量的VHDL元件模型，可以仿真更复杂的数字元件，在保留了EWB形象直观等优点的基础上，大大增强了软件的仿真测试和分析功能，大大扩充了元件库中的元件的数目，特别是增加了大量与实际元件对应的元件模型，使得仿真设计的结果更精确、更可靠、更具有实用性。
Multisim2001软件具有以下的功能：（1）具有丰富的元件库Multisim2001主元件库提供了一个庞大的元件模型数据库，并且用户通过新增的元件编辑器可以建立自己的元件库。
（2）类型齐全的仿真在Multisim2001电路窗口中，既可以分别对数字或模拟电路进行仿真，也可以将数字元件和模拟元件连接在一起进行仿真分析，还可以对射频电路进行仿真。
（3）高度集成的操作界苗Multisim2001将电路原理图的创建，电路的测试分析和结果的图表显示等，全部集成到同一个电路窗口中。
整个操作界面就像一个实验工作台，有存放仿真元件的元件箱，有存放测试仪器仪表的仪器库，有进行仿真分析的各种操作命令。

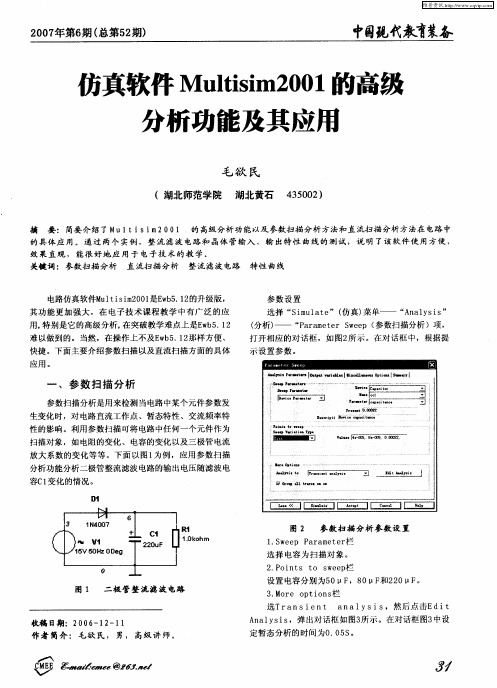

（4）强大的分析功能Multisim2001提供了十几种电路的分析功能，有直流工作点分析、交流分析、瞬态分析、傅里叶分析等，可帮助设计者分析电路的性能，大大缩短分析时间。
（5）强大的虚拟仪器仪表功能Multisim 2001提供了双踪示波器、逻辑分析仪、波特图示仪、数字万用表等十多种虚拟仪器、仪表，操作界面如同在实验室中亲手操作仪器一样，可非常方便地用于分析研究和教学，逻辑分析仪、网络分析仪更是一般实验室不可多得的高档仪器。
