电子电路仿真软件_EWB

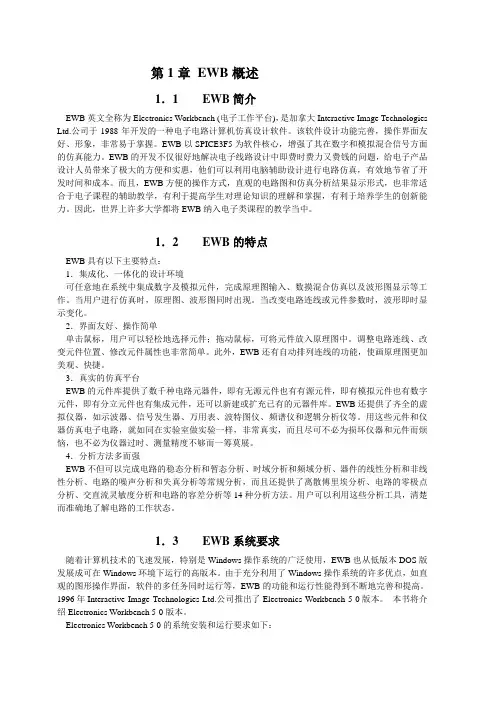

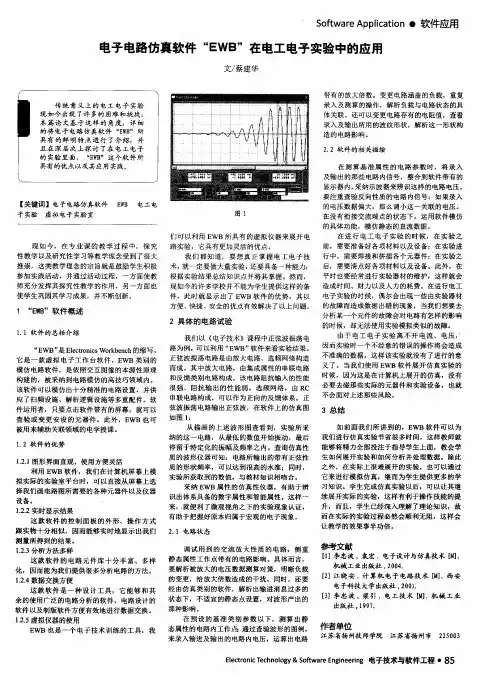

第1章EWB概述1．1EWB简介EWB英文全称为Electronics Workbench (电子工作平台)，是加拿大Interactive Image Technologies Ltd.公司于1988年开发的一种电子电路计算机仿真设计软件。

该软件设计功能完善，操作界面友好、形象，非常易于掌握。

EWB以SPICE3F5为软件核心，增强了其在数字和模拟混合信号方面的仿真能力。

EWB的开发不仅很好地解决电子线路设计中即费时费力又费钱的问题，给电子产品设计人员带来了极大的方便和实惠，他们可以利用电脑辅助设计进行电路仿真，有效地节省了开发时间和成本。

而且，EWB方便的操作方式，直观的电路图和仿真分析结果显示形式，也非常适合于电子课程的辅助教学，有利于提高学生对理论知识的理解和掌握，有利于培养学生的创新能力。

因此，世界上许多大学都将EWB纳入电子类课程的教学当中。

1．2EWB的特点EWB具有以下主要特点：1．集成化、一体化的设计环境可任意地在系统中集成数字及模拟元件，完成原理图输入、数摸混合仿真以及波形图显示等工作。

当用户进行仿真时，原理图、波形图同时出现。

当改变电路连线或元件参数时，波形即时显示变化。

2．界面友好、操作简单单击鼠标，用户可以轻松地选择元件；拖动鼠标，可将元件放入原理图中。

调整电路连线、改变元件位置、修改元件属性也非常简单。

此外，EWB还有自动排列连线的功能，使画原理图更加美观、快捷。

3．真实的仿真平台EWB的元件库提供了数千种电路元器件，即有无源元件也有有源元件，即有模拟元件也有数字元件，即有分立元件也有集成元件，还可以新建或扩充已有的元器件库。

EWB还提供了齐全的虚拟仪器，如示波器、信号发生器、万用表、波特图仪、频谱仪和逻辑分析仪等。

用这些元件和仪器仿真电子电路，就如同在实验室做实验一样，非常真实，而且尽可不必为损坏仪器和元件而烦恼，也不必为仪器过时、测量精度不够而一筹莫展。

4．分析方法多而强EWB不但可以完成电路的稳态分析和暂态分析、时域分析和频域分析、器件的线性分析和非线性分析、电路的噪声分析和失真分析等常规分析，而且还提供了离散傅里埃分析、电路的零极点分析、交直流灵敏度分析和电路的容差分析等14种分析方法。

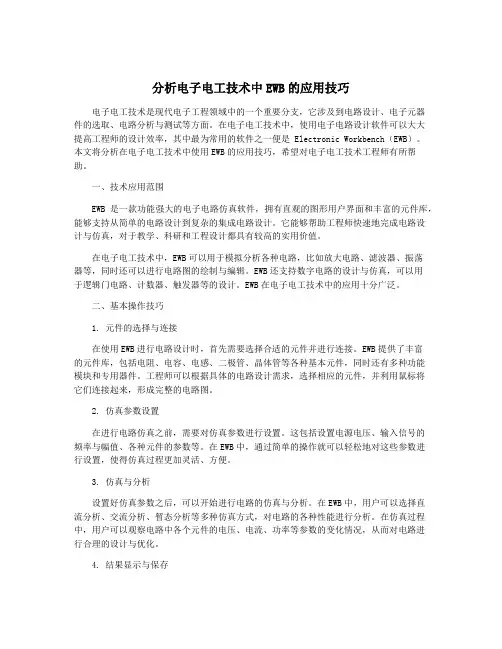

分析电子电工技术中EWB的应用技巧电子电工技术是现代电子工程领域中的一个重要分支，它涉及到电路设计、电子元器件的选取、电路分析与测试等方面。

在电子电工技术中，使用电子电路设计软件可以大大提高工程师的设计效率，其中最为常用的软件之一便是 Electronic Workbench（EWB）。

本文将分析在电子电工技术中使用EWB的应用技巧，希望对电子电工技术工程师有所帮助。

一、技术应用范围EWB是一款功能强大的电子电路仿真软件，拥有直观的图形用户界面和丰富的元件库，能够支持从简单的电路设计到复杂的集成电路设计。

它能够帮助工程师快速地完成电路设计与仿真，对于教学、科研和工程设计都具有较高的实用价值。

在电子电工技术中，EWB可以用于模拟分析各种电路，比如放大电路、滤波器、振荡器等，同时还可以进行电路图的绘制与编辑。

EWB还支持数字电路的设计与仿真，可以用于逻辑门电路、计数器、触发器等的设计。

EWB在电子电工技术中的应用十分广泛。

二、基本操作技巧1. 元件的选择与连接在使用EWB进行电路设计时，首先需要选择合适的元件并进行连接。

EWB提供了丰富的元件库，包括电阻、电容、电感、二极管、晶体管等各种基本元件，同时还有多种功能模块和专用器件。

工程师可以根据具体的电路设计需求，选择相应的元件，并利用鼠标将它们连接起来，形成完整的电路图。

2. 仿真参数设置在进行电路仿真之前，需要对仿真参数进行设置。

这包括设置电源电压、输入信号的频率与幅值、各种元件的参数等。

在EWB中，通过简单的操作就可以轻松地对这些参数进行设置，使得仿真过程更加灵活、方便。

3. 仿真与分析设置好仿真参数之后，可以开始进行电路的仿真与分析。

在EWB中，用户可以选择直流分析、交流分析、暂态分析等多种仿真方式，对电路的各种性能进行分析。

在仿真过程中，用户可以观察电路中各个元件的电压、电流、功率等参数的变化情况，从而对电路进行合理的设计与优化。

4. 结果显示与保存电路仿真结束后，可以在EWB中查看仿真结果并进行分析。

EWB简介Electronic Workbench简称EWB，专用于电子电路仿真的“虚拟电子实验平台”软件工具。

该软件可以对各种模拟电路、数字逻辑电路及混合电路进行仿真。

EWB软件对电路的输入采用原理图输入方式，易学易懂；软件提供的虚拟仪器与实际仪器外形及其操作基本一致；软件提供的元器件有上千种，内容丰富，器件齐全。

与其它的仿真电路软件相比，Electronic Workbench具有界面直观、操作方便等优点。

使用EWB进行仿真实验，可以帮助学生更快、更好的掌握课堂讲述的内容，加深对概念、原理的理解，弥补课堂理论教学的不足。

而且通过电路仿真，可以熟悉常用的电子仪器的测量方法，进一步培养学生的综合分析能力、排除故障能力和开发、创新能力。

下面对EWB5.12的使用与操作进行介绍。

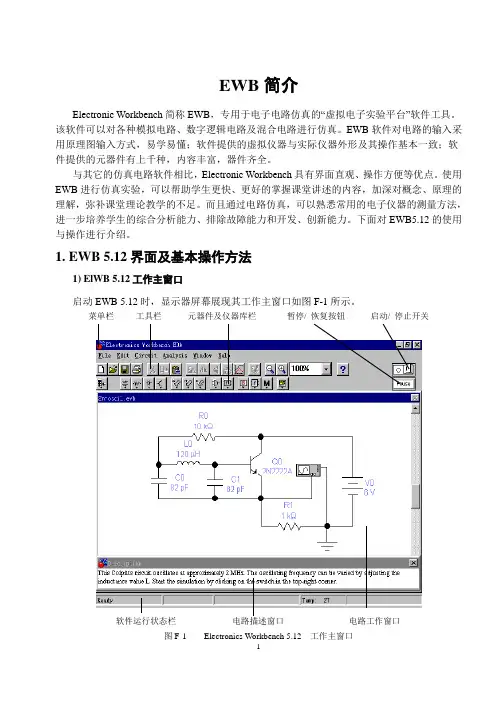

1. EWB 5.12界面及基本操作方法1) ElWB 5.12工作主窗口启动EWB 5.12时，显示器屏幕展现其工作主窗口如图F-1所示。

菜单栏工具栏元器件及仪器库栏暂停/ 恢复按钮启动/ 停止开关软件运行状态栏电路描述窗口电路工作窗口图F-1 Electronics Workbench 5.12 工作主窗口软件运行状态栏电路描述窗口电路工作窗口图F-1 Electronics Workbench 5.12 工作主窗口从图F-1可以看出，Electronics Workbench 5.12的工作主窗口屏幕中央区是电路工作窗口(Workspace)，它如同电子实验桌，在桌面上可将各种电子元器件和测试仪器仪表连接成实验电路。

电路工作窗口的上方是菜单栏、工具栏和“虚拟元器件及仪器库”栏。

用鼠标操作可以很方便地从元器件及仪器库中，提取实验所需的各种元器件及仪器仪表到电路工作窗口并连接成实验电路。

电路工作窗口的下方是电路描述窗口，可用来对电路进行注释和说明。

2) EWB 5.12的工具栏EWB5.12工具栏如图F-2所示。

工具栏包括了常用的操作命令按钮，通过鼠标器可方便地使用各种操作命令。

e w b使用说明-CAL-FENGHAI.-(YICAI)-Company One1附录 EWB使用说明一、EWB(Electronics Workbench)简述电路设计者经常需要对所设计的电路进行实物模拟和调试。

传统的电路设计调试，一般是制作一块模拟实验板，再插接实际元件进行试验和调试，以获得数据，然后再调整原设计电路的参数，直至达到设计要求。

但由于各方面条件的限制，有些试验难以在短时间内完成。

这样既影响工作进度，又影响了设计人员创造力的发挥。

为了克服上述困难，Interactive Image Technologies公司推出了用于电路仿真的EWB软件，借助于EWB，可以很方便地对电路进行仿真。

目前，EWB已经广泛地用于电路设计、电类课程教学等领域。

与其它电路仿真软件相比，EWB具有界面友好、操作方便等优点。

在EWB 中，可以直接使用工具按钮完成创建电路、选用元件和测试仪器的工作，而且测试仪器的外观与实物基本相似。

稍具电路知识的人员，可以在很短的时间内掌握EWB的基本操作方法。

对学习电类课程而言，EWB是一种理想的计算机辅助教学软件。

因为要弄清电路的功能，不仅需要理论分析，还需要通过实践来验证并加深理解。

作为电类课程的一种辅助教学手段，它可以弥补实验仪器、元器件缺乏带来的不足，可以使学习者更快、更好地掌握课堂讲述的内容，加深对概念、原理的理解；而且通过电路仿真，可以让学习者熟悉常用仪器的使用方法，培养他们的综合分析能力、排除故障能力，激发他们的创新能力。

二、EWB的特点EWB最明显的特点是，构造仿真环境的方法与搭建实际电路的方法基本相同，仪器的面板同实际仪器极为类似，因此特别容易学习和使用。

EWB的元器件库不仅提供了数千种电路元器件供选用，而且还提供了各种元器件的理想值。

通过用理想元件进行仿真，可以获得电路性能的理想值。

此2外，EWB允许用户自定义元器件，自定义元器件时需要的参数可以直接从生产厂商的产品使用手册中查到，这样就为用户带来了极大的方便。

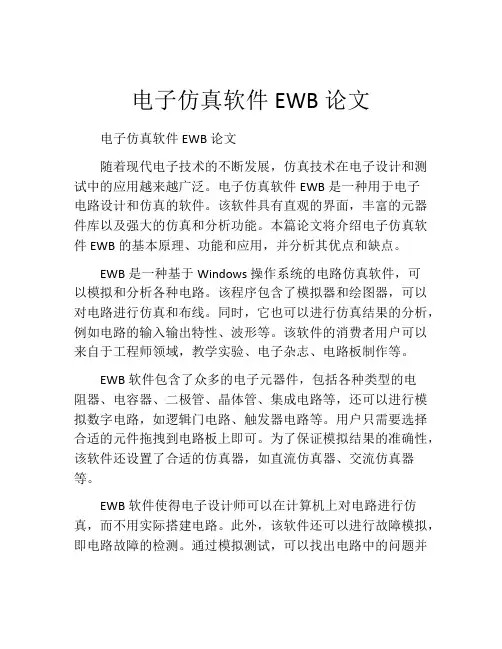

电子仿真软件EWB论文电子仿真软件EWB论文随着现代电子技术的不断发展，仿真技术在电子设计和测试中的应用越来越广泛。

电子仿真软件EWB是一种用于电子电路设计和仿真的软件。

该软件具有直观的界面，丰富的元器件库以及强大的仿真和分析功能。

本篇论文将介绍电子仿真软件EWB的基本原理、功能和应用，并分析其优点和缺点。

EWB是一种基于Windows操作系统的电路仿真软件，可以模拟和分析各种电路。

该程序包含了模拟器和绘图器，可以对电路进行仿真和布线。

同时，它也可以进行仿真结果的分析，例如电路的输入输出特性、波形等。

该软件的消费者用户可以来自于工程师领域，教学实验、电子杂志、电路板制作等。

EWB软件包含了众多的电子元器件，包括各种类型的电阻器、电容器、二极管、晶体管、集成电路等，还可以进行模拟数字电路，如逻辑门电路、触发器电路等。

用户只需要选择合适的元件拖拽到电路板上即可。

为了保证模拟结果的准确性，该软件还设置了合适的仿真器，如直流仿真器、交流仿真器等。

EWB软件使得电子设计师可以在计算机上对电路进行仿真，而不用实际搭建电路。

此外，该软件还可以进行故障模拟，即电路故障的检测。

通过模拟测试，可以找出电路中的问题并进行修复。

这种仿真操作可以使设计师减少成本和时间，在保证设计质量的前提下，更快速、更高效的进行电路设计。

不过，该软件也有一些缺点。

首先，EWB软件的元器件库不能满足所有应用需求，对于特殊的电路和元器件的模拟和仿真，可能需要更加专业的电路仿真软件。

此外，EWB软件在一些高级仿真操作上可能有些欠缺，例如高频电路的仿真。

对于高频电路的仿真，需要使用其他更专业的仿真器。

综上所述，电子仿真软件EWB是一款很好用的电路仿真软件，运用广泛，非常适合电子电路的初学者和电子设计师。

其直观的界面、强大的仿真和分析功能以及丰富的元器件库，都使得用户可以快速便捷地进行电路的设计和仿真。

然而，由于其元器件库的局限性和在某些高级仿真功能上的欠缺，可能需要使用其他专业的仿真软件来进行更加高级的电路设计和仿真。

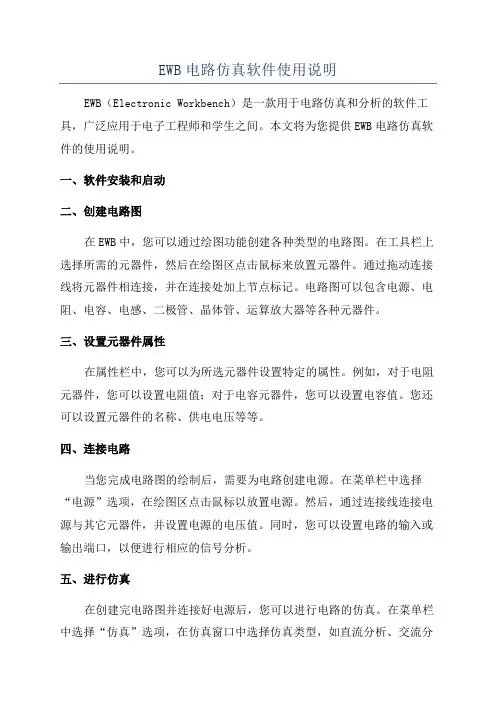

EWB电路仿真软件使用说明EWB（Electronic Workbench）是一款用于电路仿真和分析的软件工具，广泛应用于电子工程师和学生之间。

本文将为您提供EWB电路仿真软件的使用说明。

一、软件安装和启动二、创建电路图在EWB中，您可以通过绘图功能创建各种类型的电路图。

在工具栏上选择所需的元器件，然后在绘图区点击鼠标来放置元器件。

通过拖动连接线将元器件相连接，并在连接处加上节点标记。

电路图可以包含电源、电阻、电容、电感、二极管、晶体管、运算放大器等各种元器件。

三、设置元器件属性在属性栏中，您可以为所选元器件设置特定的属性。

例如，对于电阻元器件，您可以设置电阻值；对于电容元器件，您可以设置电容值。

您还可以设置元器件的名称、供电电压等等。

四、连接电路当您完成电路图的绘制后，需要为电路创建电源。

在菜单栏中选择“电源”选项，在绘图区点击鼠标以放置电源。

然后，通过连接线连接电源与其它元器件，并设置电源的电压值。

同时，您可以设置电路的输入或输出端口，以便进行相应的信号分析。

五、进行仿真在创建完电路图并连接好电源后，您可以进行电路的仿真。

在菜单栏中选择“仿真”选项，在仿真窗口中选择仿真类型，如直流分析、交流分析、脉冲响应等。

然后，您可以设置仿真参数，如输入电压、频率等，并开始仿真。

软件将模拟电路中的电流、电压等数据，并将结果以图表的形式显示出来。

六、分析和优化电路在仿真结果中，您可以进行各种分析和优化操作。

例如，您可以通过图表来查看各个元器件的电流和电压变化情况，以判断电路是否正常工作。

您还可以调整电路中的元器件参数，观察其对电路性能的影响。

通过不断的试验和优化，您可以得到一个更好的电路设计。

七、保存和导出八、学习资源和社区支持。

EWB数字电路仿真实验引言在数字电路设计中，仿真实验是非常重要的一环。

它能够帮助我们验证设计的正确性，优化电路的性能，以及避免在实际制造电路之前出现的问题。

本文将介绍EWB（Electronic Workbench）软件的使用，以进行数字电路仿真实验。

什么是EWB？EWB是一款常用的电子电路设计与仿真软件，它可以用来方便地创建、编辑和仿真各种类型的电路。

EWB提供了丰富的元件库和功能，使得我们可以轻松地进行数字电路的设计和仿真实验。

数字电路仿真实验的步骤进行数字电路仿真实验通常可以分为以下几个步骤：步骤一：打开EWB软件首先，我们需要打开EWB软件。

在电脑桌面或应用程序中找到EWB的图标，双击打开软件。

步骤二：创建新电路在EWB软件中，我们可以选择创建一个新电路。

单击软件界面上的“新建”按钮或者选择菜单栏中的“文件 -> 新建”选项，即可创建一个空白的电路。

步骤三：选择元件在EWB软件的元件库中，有各种各样的数字电路元件，如门电路、寄存器、计数器等。

我们可以通过拖拽元件到电路画布上的方法将其添加到电路中。

步骤四：连接元件将所选元件拖拽到电路画布上后，我们需要正确地连接这些元件。

在EWB软件中，选择“连线”工具，然后点击元件上的引脚进行连接。

我们可以使用鼠标在电路画布上拖拽连线，或者直接点击元件引脚进行连接。

步骤五：设置元件参数在EWB软件中，我们可以修改元件的参数，以满足我们的需求。

例如，我们可以修改门电路的真值表或计数器的计数范围。

通过设置元件参数，我们可以进行更加灵活的仿真实验。

步骤六：进行仿真实验完成电路的搭建和参数设置后，我们可以通过点击软件界面上的“仿真”按钮或者选择菜单栏中的“仿真 -> 运行”选项，来进行数字电路的仿真实验。

EWB软件会根据设计的电路和设置的参数，模拟电路的工作过程，并显示相应的结果。

步骤七：分析仿真结果在仿真实验完成后，我们可以观察和分析仿真结果。

EWB 软件提供了丰富的工具和功能，以便我们对仿真结果进行分析和评估。

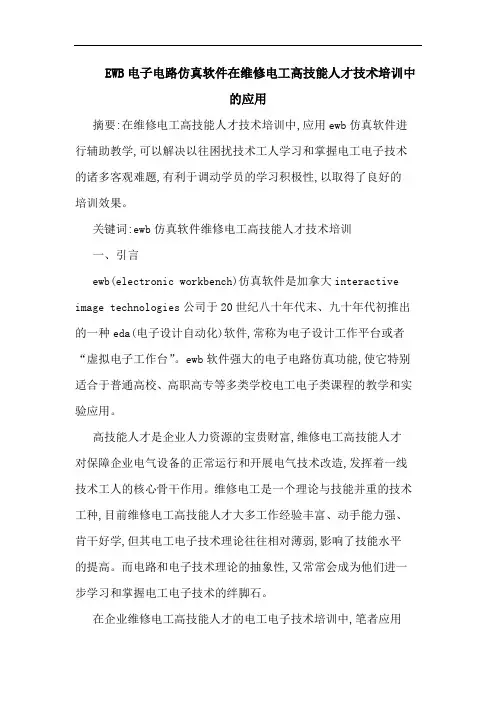

EWB电子电路仿真软件在维修电工高技能人才技术培训中的应用摘要:在维修电工高技能人才技术培训中,应用ewb仿真软件进行辅助教学,可以解决以往困扰技术工人学习和掌握电工电子技术的诸多客观难题,有利于调动学员的学习积极性,以取得了良好的培训效果。

关键词:ewb仿真软件维修电工高技能人才技术培训一、引言ewb(electronic workbench)仿真软件是加拿大interactive image technologies公司于20世纪八十年代末、九十年代初推出的一种eda(电子设计自动化)软件,常称为电子设计工作平台或者“虚拟电子工作台”。

ewb软件强大的电子电路仿真功能,使它特别适合于普通高校、高职高专等多类学校电工电子类课程的教学和实验应用。

高技能人才是企业人力资源的宝贵财富,维修电工高技能人才对保障企业电气设备的正常运行和开展电气技术改造,发挥着一线技术工人的核心骨干作用。

维修电工是一个理论与技能并重的技术工种,目前维修电工高技能人才大多工作经验丰富、动手能力强、肯干好学,但其电工电子技术理论往往相对薄弱,影响了技能水平的提高。

而电路和电子技术理论的抽象性,又常常会成为他们进一步学习和掌握电工电子技术的绊脚石。

在企业维修电工高技能人才的电工电子技术培训中,笔者应用ewb仿真软件辅助教学,摆脱了工人技术培训的传统模式,解决了电气技术工人培训中存在的培训单位经费不足、实验条件差、学员工学时间矛盾突出等问题,提高了学员的学习兴趣,增强了他们对各类电路的感性认识,在培训中充分发挥出学员的主观能动性,获得良好的技术培训效果。

二、ewb 电路仿真软件的特点在众多的电路仿真软件中,ewb软件是最容易学会的,它具有以下特点:(1)ewb软件提供了一个十分易于获得的、模拟的电工电子实验平台。

只要有计算机和ewb软件,在计算机屏幕上就可以利用软件,采用图形的方式组建电路,仿真电路的运行情况,进行相关的电路测量和分析,因而便于学员随时随地进行电工电子技术的学习。
