智能定位器调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求，供气压力范围是—.请不要超过这个范围使用。
2.接通4—20mA输入信号。
（定位器的工作电压取自输入信号，由DCS二线制供电，不能将直流24V直接加至否则有可能损坏定位器定位器电路）。
3.检查位置反馈杆的机械安装，拆下气缸锁定螺丝，并检查气源管路防止漏气。
4.手动方式检查执行机构动作：（1）在运行模式下，按住Enter键6秒，直至屏幕显示AUTOD CAL;（2）按DOWN键或UP键，切换屏幕显示MANUAL;（3）按下Enter键，进入手动模式，屏幕显示*MA xxx，其中xxx为手动设定指令，可使用键盘操作执行机构动作；（4）按下UP或DOWN可以手动控制气功慢速动作，按住ENTER同时按下UP 或DOWN可以手动控制气功快速动作，手动操作无误后，按ESC退出手动操作模式（5）手动操作时，检查气缸的开关位置是否到位，动作速度是否正常，定位器及管路是否有漏气。
5.进入自动整定：（1）在运行模式下，按住Enter 键6 S ，直至屏幕显示 [ AUTO CAL ]。
（2）按下Enter 键，屏幕显示 [ AUTO 01]（3）按DOWN 键或 UP 键，切换屏幕显示 [ AUTO 02]（4）按下Enter 键，定位器开始自动整定，整定结束后屏幕显示[ COMPLETE ]，并自动保存退出至运行模式下。
6.如阀门动作方向与输入信号相反，则需要正反作用：（1）在运行模式下，按住Enter 键6 S ，直至屏幕显示 [ AUTO CAL ]（2）按DOWN 键或 UP 键切换，直至屏幕显示 [ VALVE ]（3）按 Enter 键，进入菜单项，屏幕显示 [ ACT]（4）按Enter 键，屏幕显示 [*ACT ]（5）按DOWN 键或 UP 键切换正反作用，并按 Enter 键确认保存，（屏幕显示为正作用 [+ACT RA ] 或反作用[+ACT DA ]）7.如定位器屏幕显示与风门开度相反，则需要切换正反开度显示：（1）在运行模式下，按住Enter 键6 S ，直至屏幕显示 [ AUTO CAL ] （2）按DOWN 键或 UP 键切换，直至屏幕显示 [ VAEW ]（3）按 Enter 键，进入菜单项，屏幕显示 [ YT 2500L ] 或 [ YT 2500R ]（4）按DOWN 键或 UP 键切换，直至屏幕显示 [ VW ]（5）按DOWN 键，屏幕显示 [* VW ]（6）按DOWN 键或 UP 键切换正反方向开度显示，并按 Enter 键确认保存，（屏幕显示为正作用 [+ VW NOR ] 正方向显示或反方向显示[+ VWREV ]）智能定位器程序功能图解1.功能模式：运行模式：即定位器远方操作模式，定位器接受远方操作信号来控制气功动作，并在屏幕上显示RUN。
西门子智能定位器调试说明大家好，今天我要给大家讲解一下如何调试西门子智能定位器。
我们要明确一点，这个定位器可不一般，它可是高科技产品，有了它，我们的工作生活就会变得更加便捷。
那么，让我们一起来看看如何让这个神奇的定位器发挥出它的最大功效吧！1. 准备工作在开始调试之前，我们需要做好一些准备工作。
确保定位器的电源已经接通，并且电压稳定。
我们需要了解定位器的使用说明书，这样才能更好地进行调试。
我们需要一台电脑，因为我们将通过电脑来控制和查看定位器的状态。
2. 连接定位器接下来，我们需要将定位器与电脑进行连接。
用USB线将定位器的USB接口与电脑的USB接口相连。
然后，打开电脑，进入设备管理器，查看是否能够识别到定位器。
如果能够识别到，那么恭喜你，第一步已经成功完成！3. 下载驱动程序为了能够更方便地控制和管理定位器，我们需要下载安装一款名为“西门子定位器助手”的软件。
这款软件可以帮助我们实时查看定位器的位置信息，以及对定位器进行一些基本的操作。
下载并安装好软件之后，我们就可以开始进行调试了。
4. 查看定位器状态现在，我们已经成功地将定位器与电脑连接在一起，并且安装好了相关软件。
接下来，我们需要查看定位器的状态。
在电脑上打开“西门子定位器助手”，选择“连接设备”，然后选择我们刚刚连接好的定位器。
此时，我们就可以看到定位器的实时位置信息了。
如果一切正常，那么恭喜你，第二步也已经成功完成！5. 调试定位器在确认定位器状态正常之后，我们就可以开始对定位器进行一些基本的调试了。
我们可以尝试改变定位器的移动方向，看看是否能够准确地显示出新的位置信息。
我们还可以调整定位器的灵敏度，以便更好地适应不同的环境和场景。
这些调试操作都需要在电脑上进行，非常简单方便。
6. 保存设置在完成所有的调试操作之后，我们需要将这些设置保存下来，以便下次使用时能够直接调用。
在“西门子定位器助手”中，选择“保存设置”，然后按照提示输入相关信息即可。
定位器操作规程1. 引言定位器是一种常用于定位和导航目标位置的工具。
本文档旨在描述定位器的操作规程，帮助用户正确使用定位器，提高工作效率。
2. 术语定义•定位器：一种用于确定目标位置的工具。
•目标位置：用户期望定位器指示的位置。
•操作人员：使用定位器的个人或团体。
•定位误差：定位器测量结果与实际目标位置之间的差距。
3. 安全注意事项在操作定位器之前，请确保遵守以下安全注意事项：•熟悉并遵守定位器的操作手册和使用指南。
•使用合适的个人防护装备，如手套和护目镜。
•在使用定位器时保持注意力集中，避免分心或操作过程中的随意行为。
•遵守现场安全规定，确保周围环境安全。
4. 操作步骤步骤1：准备工作在开始操作定位器之前，进行以下准备工作：1.确保定位器电源正常并已充电。
2.检查定位器的各个部件是否完好无损。
3.将定位器放置在稳定的平面上，并确保其能够自由移动。
步骤2：选择目标位置通过以下步骤选择目标位置：1.使用定位器的显示屏或按钮选择目标位置模式。
2.根据实际需求输入或选择目标位置的相关信息，如坐标、距离或方向等。
步骤3：启动定位器按照以下步骤启动定位器：1.按下定位器的启动按钮或开关，使定位器开始工作。
2.确保定位器的各个部件运作正常，如传感器、指示灯等。
步骤4：定位目标位置通过以下步骤定位目标位置：1.按照定位器的指示，移动定位器并接近目标位置。
2.观察定位器的显示屏或指示灯，根据指示调整移动方向和速度。
3.靠近目标位置时，适当减速并小心调整位置，以消除定位误差。
4.当定位器指示目标位置时，确认位置准确性并停止移动。
步骤5：记录测量结果在定位目标位置后，进行以下记录工作：1.使用定位器的记录功能，将测量结果保存或导出。
2.在相关文件或系统中记录测量结果，并添加必要的标识或注释。
5. 故障排除在操作定位器过程中，可能会遇到一些故障或问题。
以下是常见故障的排除方法：1.如果定位器无法正常启动，请检查电池或电源连接是否良好，并尝试重新启动。
PMD/FMD 235、630、630智能压力变送器调试方法
操作目的操作方式
查看当前零点值按下+Z或-Z
查看当前满度值按下+S或—S
无标准压力设定零点按下+Z或—Z显示当前零点值，再次按下+Z
或—Z,然后保持至所需数值松开
无标准压力设定满度值按下+S或—S一次，显示当前满度值，再次按下
+S或—S ,然后保持所需数值松开。
使用标准压力设定零点值施加零点后按下+Z或—Z两次后连续按质所需数
值松开。
使用标准压力校准满度值是加满度压力后按下+S或—S两次后，连续安置
所需数值。
查看当前偏差值同时按下+S和+Z或—S和—Z
登入偏差值（在当前压力下，
将显示值设置为零，需要带显示表）在意施加压力状态下同时按下+S或+Z一次，显
示当前偏差值，再次按下+S或+Z一次，执行偏
差登入。
取消偏差登入（恢复显示同时按下—S或—Z两次
当前实际压力，需要带
显示表）
锁定按键同时按下+Z或—S一次
解锁按键同时按下—Z或+S一次。

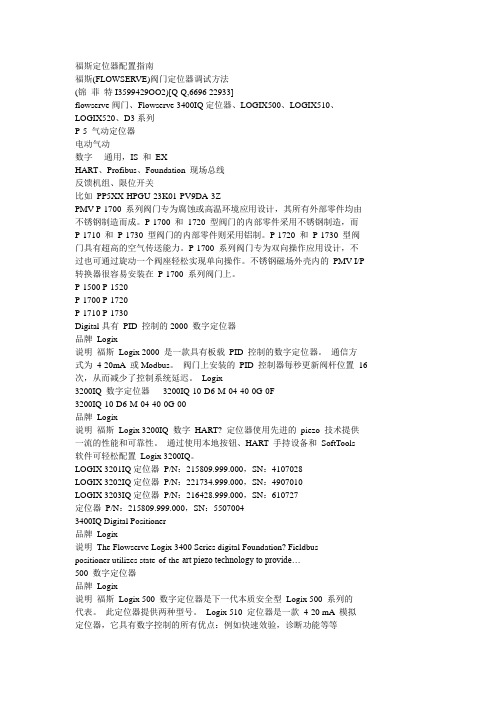

福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字- 通用，IS 和EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。
P-1700 和1720 型阀门的内部零件采用不锈钢制造，而P-1710 和P-1730 型阀门的内部零件则采用铝制。
P-1720 和P-1730 型阀门具有超高的空气传送能力。
P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。
不锈钢磁场外壳内的PMV I/P 转换器很容易安装在P-1700 系列阀门上。
P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有PID 控制的2000 数字定位器品牌Logix说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。
通信方式为4-20mA 或Modbus。
阀门上安装的PID 控制器每秒更新阀杆位置16 次，从而减少了控制系统延迟。
Logix3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌Logix说明福斯Logix 3200IQ 数字HART? 定位器使用先进的piezo 技术提供一流的性能和可靠性。
通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置Logix 3200IQ。
LOGIX 3201IQ定位器P/N：215809.999.000，SN：4107028LOGIX 3202IQ定位器P/N：221734.999.000，SN：4907010LOGIX 3203IQ定位器P/N：216428.999.000，SN：610727定位器P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌Logix说明The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌Logix说明福斯Logix 500 数字定位器是下一代本质安全型Logix 500 系列的代表。
定位器的操作方法-回复人们对于定位器的需求越来越大，尤其是在找寻遗失物品或者追踪物品位置的时候。
定位器可以快速准确地告诉我们物品的具体位置，帮助我们迅速找到丢失的物品。
那么，定位器的操作方法是怎样的呢？首先，首先我们要确保定位器的电量充足。
毕竟，没有电量的设备是无法工作的。
我们应该根据定位器的说明书，找到充电方式，并按照说明书的提示进行充电。
在充电过程中，我们可以先阅读一下定位器的使用说明书，了解操作方法和注意事项。
接下来，我们需要将定位器与我们要追踪的物品相连。
定位器通常有不同的附件或者功能，如钥匙链、贴纸等等。
我们可以选择适合我们物品的附件或者功能，将定位器固定在物品上，比如钥匙、行李箱、手机等。
完成这些准备工作后，我们正式开始使用定位器。
定位器通常会伴随着一个APP或者电脑软件，在使用之前我们需要先下载并安装这个软件。
根据说明书的指示，打开软件并登录账号。
如果还没有账号，我们需要进行注册。
注册完成后，我们需要将定位器与软件绑定。
通常，通过扫描定位器上的二维码或者输入定位器的序列号，我们就可以将定位器与软件绑定。
绑定完成后，我们可以开始使用定位器的功能了。
打开软件，可以看到定位器的相关信息，如电量、信号强度等等。
如果我们要寻找丢失的物品，我们可以点击寻找按钮，定位器将会发出蜂鸣声或者闪烁指示灯，帮助我们找到物品。
有些定位器甚至配备有地图导航功能，我们可以通过手机或者电脑软件上的地图，实时查看物品的具体位置。
除了寻找功能，定位器还具备远程报警功能。
如果我们离开某个物品一定距离，定位器将会自动报警。
具体的报警方式会因不同的定位器而有所不同，有些会通过手机APP发送警报信息，有些会通过设备本身发出声音或者震动。
这对于我们防止物品被盗或者丢失是非常有帮助的。
此外，定位器还可以进行历史轨迹回放。
我们可以通过软件查看物品的历史移动路径，了解物品曾经所处的位置。
这对于做一些统计或者分析是非常有用的。
最后，当我们找到了丢失的物品或者完成了定位器的使用目的后，我们应该记得关闭定位器或者停止追踪功能，以免浪费电量或者造成不必要的干扰。
梅索尼兰调节阀调试方法：将HART375 手操器连到阀门定位器上后,启动HART375 进入MANUAL 模式→Calibration Menu→Tuning→AutoTune,然后定位器开始自检,待自检完毕后,退出Calibration Menu 模式,进入Normal 模式即可。
下面举出几个具体列子:1. 阀门反馈不正常解决方法:启动HART→进入MANUAL 模式→Calibration Menu→Range→Autostops 运行结束后,退出Calibration Menu 模式,进入Normal 模式即可2. 阀门波动大解决方法：启动HART→进入MANUAL 模式→Calibration Menu→Tuning→PID coefficient 选2 次OK→选择一次entet→将I 值相应放大→选择enter7 次后再选择一次OK,修改I 参数完成.运行结束后,退出Calibration Menu 模式,进入Normal 模式即可3. 零位或满位偏差大解决方法:启动HART→进入MANUAL 模式→Calibration Menu→Range→Autostops 运行结束后,退出Calibration Menu 模式,进入Normal 模式即可4.阀门不动作从以下几个方面检查: 1) 检查阀门是否送电,是否有气源和指令线是否有问题2) 有手动装置的阀门检查是否阀门在手动位置3)是否用HART375 调试时打到MANUAL 模式,调试结束后未返回Normal 模式FISHER 调节阀调试方法:在调试之前首先确认阀门的Travel值(阀体上的标牌上有标注,比如1/4,3/4 等) ,且使阀门处于初始状态(即全开或全关,根据阀门是气开阀还是气关阀而定) ,然后将定位器外壳螺丝松开, 打开外壳取出里面的黑色小圆棒将小圆棒穿过定位器与阀杆连接部分后卡在定位器边上的小孔上,将连接部分可移动的杆放在与阀门Travel 值对应的位置上固定即可，将信号源和HART连接到定位器后,启动HART,选择0(当位置反馈装置是Tri-Loop 时) 或定位器的型号(4210 型位置反馈装置)→Setup&Diag→Detailed Setup→Mode→Instrument Mode→Out of service(注意:此项再调试完毕后要返回到In service)→返回Basic Setup→ Auto Setup→Auto Calib Travel→Manual(注意:此处有一个选择交叉点的过程,当在交叉点的时候,要求阀杆与定位器连接部分标有Travel 值的空档处处在水平位置)→Analog→In serviceFISHER 调节阀位置反馈装置调试方法：1. 就地安装的4210型位置反馈装置，首先用信号源加12mA 的信号, 使阀门开度在50%, 用万用表量电路板上的TP3 和TP4 的电压,要求当位置反馈装置与阀杆连接处的横档在水平位置时,二者之间的电压是1.25V,若不是则进行调整.然后用信号源加4mA信号,量TP1 和TP2之间的电流,看反馈是4mA 还是20mA,如果是一个接近4mA的数就调整调零旋钮，使反馈的信号为4mA;如果是一个接近20mA的数就调整量程旋钮使反馈的信号为20mA.同样的方法来确定当给出的信号是20mA 时反馈的信号,如此多次直至确定零位和量程2. 电子间机柜内安装的Tri-Loop 位置反馈装置将HART连接到Tri-Loop位置反馈装置的通讯连接端口上,启动HART,进入Utility→ Configure HART Application→Polling→Digital Poll,然后退出到主画面选择Online→选择定位器的型号→Setup&Diag→Detail Setup→Mode→Burst→BurstEnable→Enable→返回Burst 画面选择Burst Command→HART Univ Cmd 3→返回到主画面后选择Online→"1"(指Trip-Loop)→Device Setup→BasicSetup→Configure Channels→Configure CH1→将Burst Variable 的类型改为"QV"Units 设为,"%"LRV 设为,"0",URV 设为"100",CH1 Enabled 设为"YES"然后保存即可.瑞基调门调试方法:瑞基调门调试是使用遥控器来调试的, 使用遥控器对中液晶显示屏按"┙"输入口令"000"进入一级设定菜单, 在一级设定菜单里主要是确定阀门的开关限位, 此时可手动将阀门打到全开(或全关)位置,然后使用遥控器按"↓"选择"打开限位"(或关闭限位) ,按"┙"进入,然后确定保存即可.之后退回主菜单,进入二级设定菜单,在二级菜单下主要是设定输入信号的量程,选择进入模拟信号量程项,选择20mA;然后将阀门打到就地控制状态用信号源加一个4mA 的信号,设定为低限阀位,加20mA 信号设为高限阀位保存即可! 此外可以使用遥控器来调整阀门的力矩,开关方向,保护方式等,具体情况根据显示屏显示选项操作即可西门子定位器调试方法:1.用定位器显示窗口下方的'+'和'-'两个按键, 使执行机构运动, 看整个机构能否自由走满行程.2.让执行器运动到行程的中间位置(直行程的反馈杆处于水平位置) ,就可以进行初始化了. 注:当你按住其中一个键的同时再按另一个键可以加快执行机构的动作.3.按功能键(小手形)5 秒后就可以进行参数设置.4.SIEMENS 定位器共有36 组参数, 可以根据现场的实际情况进行设置. 用'+'和'-' 键可以在一组参数中进行选择, 选择完后可以按一下功能键进入第二组参数的设置, 若上一个参数设置有误,可以按功能键同时按'-'键,回到上一个参数再进行设置.5.在这些参数中有几个是经常用到的. 1YFCT (执行器类型) :直行程选WAY,角行程选TURN. 2YAGL (额定反馈角度) :一般情况下,直行程设置成33,角行程90. 7SDIR: 给定方向上升RISE,给定方向下降FALL 38YDIR (操作变量方向显示) :上升RISE,下降FALL 同时改变SDIR 和YDIR 这两组参数可改变执行器动作方向. 55PRST 预设置(工厂设置) :当重新调试时,先进入55 项,长按+键 5 秒,直到显示ocay,说明已经恢复到工厂设置5.开始初始化时执行器必须处于行程的中间位置.6.参数设置完毕后用功能键切换到第四个参数,显示为'4.INIT',按住'+'键约5 秒定位器就自动进行初始化了.7.初始化一共分为5 步. 1)决定动作方向. 2)检查执行机构行程和零点. 3)确定执行机构上下动作时间. 4)确定最小的定位增量. 5)最佳的瞬时响应.8.当初始化完成时屏幕上显示"FINISH"按一下功能键显示"4.INIT".9.按功能键5 秒后,当屏幕显示有变化时松手,此时定位器处于手动模式,再按一下功能键定位器处于自动模式.10.初始化结束后定位器即进入正常工作状态.。
西门子定位器调整步骤概要
西门子定位器调整步骤概要
调整西门子定位器步骤
1、把定位器在底部黄色推板推到上面,在上部能看到即可。
2、给定输入信号12mA。
3、用手按“+”或“-”让执行器行到中间(45°位置(气缸
一半。
4、按功能键(手出现“2 90°”. 按功能键(手出现“4 no”,
按“+”5秒钟,自动调整。
如出现“”,旋转下面调整
凸轮,“右转”直到出现“”。
再按“+”又出现自动调
整,直到出现“FINSN”,按功能键(手一下,出现“4”, 按
功能键(手5秒钟出现“C5”手动,再按功能键(手,以下
自动。
5、如果发现信号给定反作用,“7”和“38”倒一下。
按功能键(手5秒钟出现“1”,继续按到“7”,再按“+”或“-”变换。
再接着按功能键(手到“38”,按“+”或“-”变换。
按功能
键(手5秒出现“C5”,再按功能键(手变为自动。
6、“34”是灵敏度调节。
7、如需要回到原始状态,按“手”5秒钟,出现“1”接着按“手”,
直到出现“55”,再按“+”5秒钟直到有变化即可。
(EURN角行程(WRY直行程。
PMV D3数字阀门定位器使用手册1. 简介PMV D3是一种数字式阀门定位器，主要用于阀门调节。
单作用、双作用执行器上均可安装，也适用于直行程和角行程两种型式。
它还可以选装反馈、限位开关、压力表等部件。
这些部件是在发货之前就装配好的，交货后也可定制。
反馈和限位开关部件包括4-20mA反馈和下列三者之一——双机械触点、双簧片开关、双电感式传感器（DIN 19234）。
安全使用的特殊设计PMV D3I（本安型）的封装由铝组成，应避免应用中发生外界物体对其的任何碰撞或摩擦。
2. 存储（略）3.设计PMV D3定位器包括：·电路板，附有微处理器、HART模块、Profibus、Foundation Fieldbus（基金会现场总线）、显示，等等；·阀块；·带电位差计的位置反馈；·电气连接的密封隔离。
按钮和显示屏位于铝盖下方，由O型环密封。
下图为移去盖子后的PMV D3。
4. 不同型号的PMV D3PMV D3通用型PMV D3数字定位器极易使用，它含有五个按钮的用户接口和LCD显示屏。
通信方式有4-20mAHART、基金会现场总线和Profibus PA。
全部PMV D3定位均能可含有反馈、Fail Freeze（失效保护，当掉电时保持失效前的阀位）、270度旋转（对于外部行程）和压力计。
PMV D3 防爆型PMV D3数字定位器还可加上防爆外壳。
防爆型具备所有通用型的性能特点，也含有五个按钮的用户接口和LCD显示屏，也可以通过HART、基金会现场总线和Profibus进行通信。
但是防爆型增加了压力计接口和就地图形化LCD显示器。
ATEX：EEx d ⅡB + h2T6(Ta+65℃),T5(Ta+80℃) Ⅱ 2GDPMV D3 本安型易爆炸危险场所可使用本安型PMV D3数字定位器。
本安型具备前两种型号定位器的所有性能特点。
ATEX：EEx ia ⅡC T4 Ta=-30……80℃Ⅱ 1GDCSA, FM Class I Div.1 Grps B, C, D, Class ⅡDiv.1 Grps E, F, G, T6, T5.PMV D3 遥控安装该型适合安装于一些特殊应用场合，如振动、高（或低）温腐蚀环境、难以接近或进入场合等。
