福斯LogiIQ智能定位器调试说明

Logix520定位器就地界面操作Logix520定位器的就地用户界面允许用户在不增加工具和配置器的条件下，配置定位器的基本操作，调节灵敏度，校准定位器。

就地界面包括用于自动设定零点和量程的“Quick-Cal TM”按钮以及两个慢进按钮，用于在开的位置没有固定的内部停装置时观测阀门/执行机构。

还有一个装有八个开关的开关板。

其中六个用于基本配置设定，一个用于校准选择，另一个后备专用。

最后一个开关应置于左边，另有说明时除外。

还有一转动式选择器开关，用于定位器增益设定。

在就地用户界面上还有三个发光二极管，用于指示操作状态或警告工况。

初始DIP开关设定在定位器投入使用之前，应设定“Configuration”和“Quick_Cal”栏的DIP开关, 成之满足控制需要。

注：只有在按“Quick_Cal”按钮或使用手持式通信器或Flowserve公司微机软件给定的行程校准特性时，“Configuration”一栏的开关设定才有效。

配置DIP开关设定操作前六个DIP开关用于基本配置。

1、“Air Action”–阀门/执行机构机械接管连接和弹簧选择，决定了系统的空气作用。

此处的设置必须与系统匹配。

“ATO”–如果增加定位器的输出压力会使阀门开启，则选择ATO。

（气开）“A TC”–如果增加定位器的输出压力会使阀门关闭，则选择A TC。

（气关）2、“Signal at closed”–对于“气开”执行机构，这一开关正常时设定为4毫安，对于“气关”执行机构配置这一开关设定为20毫安。

选择4毫安，会使阀门在信号为4毫安时全关；当信号为20毫安时，全开。

选择20毫安，会使阀门在信号为20毫安时，全关；当信号为4毫安时，全开。

3、“POS. Charaterization”–如果执行机构位置正比于输入信号，选择Linear。

如果需要其它特性，则选择Optional。

4、“Optional POS. Char”–如果“POS. Charaterization”开关设为“Optional”，则“Optional POS. Char”开关被激活，可进行以下选择：选择“=%”会使执行机构基于标准的30:1等百分比量程曲线响应输入信号。

Flowserve-Logix MD+智能阀门定位器李宝华摘要：福斯（Flowserve）旗下的Logix品牌专门生产数字式智能阀门定位器，在控制阀的数字控制方面技术领先，产品体现了创新、高质量和高性能，其Logix MD+型是响应市场需求，在原有MD型上的固件升级，支持HART通信，提供三个诊断功能层级，嵌入V alveSight™ FDT/DTM技术，LCD显示和LED状态灯，可选单作用或双作用，本文对Logix 500 MD+的工作原理和应用进行探讨关键词：Logix MD+；智能阀门定位器；工作原理；应用引言福斯（Flowserve）公司是全球流体设备和控制的领军厂商，为电力、石油、天然气、化工及其它行业提供泵、密封、流体控制（阀门）以及自动化控制和服务，拥有众多业内知名的传统品牌和广泛的流体控制产品。

在其流体控制（阀门）业务部门的24个品牌中，有9个品牌能够提供阀门定位器产品，其中Logix 品牌专门生产数字式智能阀门定位器，在控制阀的数字控制方面技术领先，产品体现了创新、高质量和高性能，见图1。

Logix智能阀门定位器从1997年起先后推出Logix 500系列、Logix 800系列、Logix 1000系列（1200HART型和1400Ff型）、Logix 2000系列、Logix 3000系列（3200HART型和3400Ff型），以及可集成组合的Logix 420型新品，品种丰富，可满足不同层面的应用。

Logix 500系列固件（硬件和软件）由基本型（500）、MD型（520MD、521MD、522MD）、si型（505si、510si、520si）发展到全新设计的MD+型；Logix 800系列即PMV D3；Logix 1000系列的产品已退市；Logix 2000系列是基于V altek的StarPac TM II智能控制系统和在板集成有PID控制器，有2个RS 485接口和支持Modbus通信；Logix 3000系列有3200IQ型和3400IQ型以及最新的3200MD型和3400MD型。

定位器的操作方法-回复人们对于定位器的需求越来越大，尤其是在找寻遗失物品或者追踪物品位置的时候。

定位器可以快速准确地告诉我们物品的具体位置，帮助我们迅速找到丢失的物品。

那么，定位器的操作方法是怎样的呢？首先，首先我们要确保定位器的电量充足。

毕竟，没有电量的设备是无法工作的。

我们应该根据定位器的说明书，找到充电方式，并按照说明书的提示进行充电。

在充电过程中，我们可以先阅读一下定位器的使用说明书，了解操作方法和注意事项。

接下来，我们需要将定位器与我们要追踪的物品相连。

定位器通常有不同的附件或者功能，如钥匙链、贴纸等等。

我们可以选择适合我们物品的附件或者功能，将定位器固定在物品上，比如钥匙、行李箱、手机等。

完成这些准备工作后，我们正式开始使用定位器。

定位器通常会伴随着一个APP或者电脑软件，在使用之前我们需要先下载并安装这个软件。

根据说明书的指示，打开软件并登录账号。

如果还没有账号，我们需要进行注册。

注册完成后，我们需要将定位器与软件绑定。

通常，通过扫描定位器上的二维码或者输入定位器的序列号，我们就可以将定位器与软件绑定。

绑定完成后，我们可以开始使用定位器的功能了。

打开软件，可以看到定位器的相关信息，如电量、信号强度等等。

如果我们要寻找丢失的物品，我们可以点击寻找按钮，定位器将会发出蜂鸣声或者闪烁指示灯，帮助我们找到物品。

有些定位器甚至配备有地图导航功能，我们可以通过手机或者电脑软件上的地图，实时查看物品的具体位置。

除了寻找功能，定位器还具备远程报警功能。

如果我们离开某个物品一定距离，定位器将会自动报警。

具体的报警方式会因不同的定位器而有所不同，有些会通过手机APP发送警报信息，有些会通过设备本身发出声音或者震动。

这对于我们防止物品被盗或者丢失是非常有帮助的。

此外，定位器还可以进行历史轨迹回放。

我们可以通过软件查看物品的历史移动路径，了解物品曾经所处的位置。

这对于做一些统计或者分析是非常有用的。

最后，当我们找到了丢失的物品或者完成了定位器的使用目的后，我们应该记得关闭定位器或者停止追踪功能，以免浪费电量或者造成不必要的干扰。

福斯FLOWSERVE阀门定位器调试方法概述：福斯FLOWSERVE阀门定位器是一种用于控制阀门开度的装置，具有自动控制和调节阀门的功能。

在使用过程中，为了确保阀门的正常运行和准确的调节效果，需要进行定位器的调试。

下面将介绍福斯FLOWSERVE阀门定位器调试的方法。

一、设备检查在调试之前，需要先对福斯FLOWSERVE阀门定位器及其相关设备进行检查，以确保设备正常运行。

检查的内容包括：1.验证设备的供电情况，检查电源是否接通、电压是否正常。

2.检查设备的接线是否正确，确认线路没有接错，并确保线缆连接牢固。

3.检查设备的传感器和执行器的连接情况，确保连接稳固可靠。

4.检查设备的控制信号输入和输出接口，确认信号的连接正确。

二、设备调整在设备检查完成之后，需要进行设备的调整，以确保设备的性能和参数达到要求。

调整的内容包括：1.调整定位器的行程范围，即设定阀门开度的上限和下限。

2.调整定位器的灵敏度，以适应不同的调节范围和工作要求。

3.调整定位器的响应时间，确保定位器对控制信号的响应及时、准确。

4.调整定位器的失控保护参数，以确保阀门在出现故障或异常情况时能够及时切断控制信号，以保护设备的安全。

三、系统调试在设备调整完成之后，需要对整个系统进行调试，以确保系统的正常运行和阀门的准确调节。

调试的内容包括：1.验证设备的基本功能，包括手动和自动控制模式的切换、阀门的开度控制等。

2.调试阀门的调节效果，包括调节灵敏度、控制精度、阀门的行程范围等。

3.验证系统的稳定性，通过观察和记录系统的运行情况，判断系统是否存在异常或故障。

4.验证系统的自动保护功能，包括失控保护、异常报警等功能的正常运行。

四、参数调整在系统调试完成之后，如果发现阀门的调节效果不理想或不满足要求，需要进行参数的调整。

调整的内容包括：1.调整PID控制器的参数，包括比例系数、积分时间和微分时间等，以改善控制效果。

2.调整定位器的灵敏度和响应时间，以适应不同的工作要求和调节范围。

福斯阀门定位器调试方法1、手自动切换（切换到手动），按上下按钮，然后按STATUS，FUNC，出现O O serric(执行离线状态)，按OK3秒，左上角□在闪，表示离线（手动状态）。

2、自动整定，按上下按钮，选择CATIBRATE，出现FUNC。

再按AUTOCAL，FUNC。

按START TUNE，按OK，出现…，再按OK，出现…，再按OK，出现…，按OK，出现rotating，再按OK。

3、修改电流值和定位器显示，按上下按钮，然后按Setup回到Func，再按Curr range回到Func。

选择0％-20mA Func 选择0％-0mA Ok 选择100％-4mA func 选择100％-_mA OK4.手自动切换（切换到自动），按上下按钮，然后按STATUS回到FUNC，出现In serrice(执行离线状态)，按OK秒，左上角□取消闪动，表示在线（自动状态）。

5、退出，按↑↓调节，REND Func，Pos Func 之后返回主界面。

6、手动点动调试首先将调校DIP开关拨到Jog位置，用户只能手动设置满量程，不能设置全关位，阀门全关位为默认状态。

当DIP 开关拨到Jog位置时，定位器的二极管的状态为黄－红－红－绿。

此时用户再用Jog按钮↑↓手动调节阀门至所期望的100％，阀门到位后，同时按↑和↓按钮，这时阀门自动进行调整，等调整结束后二极管的状态回到黄－红－红－绿，再重新进行100％的设定，设定完成后，同时按↑和↓按钮，阀门进行自动调整。

调整完毕后，二极管的状态以绿色开始。

这表明手动调试完成，定位器正常。

7、就地手动操作QUICK-CAL按钮和↑和↓三个按钮同时按住三妙钟，二极管的状态黄－绿－红－红，此时松开三个按钮，就可以用↑和↓进行阀门开关操作。

按QUICK-CAL按钮即可退出手动操作，恢复自动状态。

福斯FLOWSERVE阀门定位器福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字 - 通用，IS 和 EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如 PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。

P-1700 和 1720 型阀门的内部零件采用不锈钢制造，而P-1710 和 P-1730 型阀门的内部零件则采用铝制。

P-1720 和P-1730 型阀门具有超高的空气传送能力。

P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。

不锈钢磁场外壳内的PMV I/P转换器很容易安装在 P-1700 系列阀门上。

P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有 PID 控制的2000 数字定位器品牌 Logix说明福斯 Logix 2000 是一款具有板载 PID 控制的数字定位器。

通信方式为 4-20mA 或Modbus。

阀门上安装的 PID 控制器每秒更新阀杆次，从而减少了控制系统延迟。

Logix3200IQ 数字定位器 3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌 Logix说明福斯 Logix 3200IQ 数字 HART? 定位器使用先进的 piezo 技术提供一流的性能和可靠性。

通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置 Logix 3200IQ。

LOGIX 3201IQ定位器 P/N：215809.999.000，SN：4107028LOGIX 3202IQ定位器 P/N：221734.999.000，SN：4907010LOGIX 3203IQ定位器 P/N：216428.999.000，SN：610727定位器 P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌 Logix说明 The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌 Logix说明福斯 Logix 500 数字定位器是下一代本质安全型 Logix 500 系列的代表。

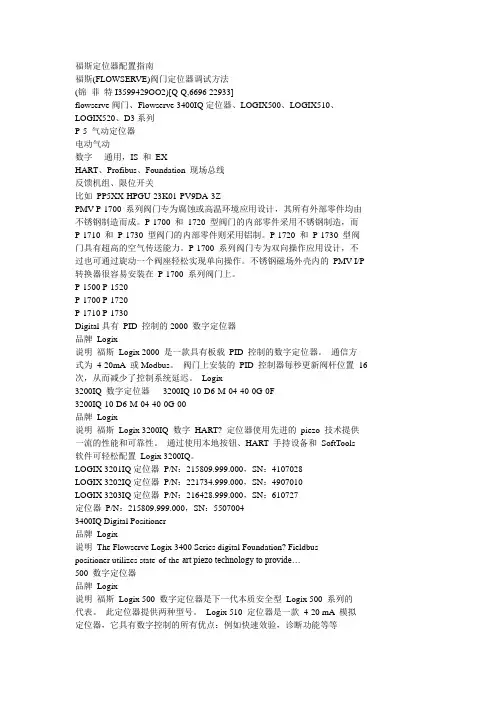

福斯定位器配置指南福斯(FLOWSERVE)阀门定位器调试方法(锦菲特I3599429OO2)[Q-Q,6696 22933]flowserve阀门、Flowserve 3400IQ定位器、LOGIX500、LOGIX510、LOGIX520、D3系列P-5 气动定位器电动气动数字- 通用，IS 和EXHART、Profibus、Foundation 现场总线反馈机组、限位开关比如PP5XX-HPGU-23K01-PV9DA-3ZPMV P-1700 系列阀门专为腐蚀或高温环境应用设计，其所有外部零件均由不锈钢制造而成。

P-1700 和1720 型阀门的内部零件采用不锈钢制造，而P-1710 和P-1730 型阀门的内部零件则采用铝制。

P-1720 和P-1730 型阀门具有超高的空气传送能力。

P-1700 系列阀门专为双向操作应用设计，不过也可通过旋动一个阀座轻松实现单向操作。

不锈钢磁场外壳内的PMV I/P 转换器很容易安装在P-1700 系列阀门上。

P-1500 P-1520P-1700 P-1720P-1710 P-1730Digital具有PID 控制的2000 数字定位器品牌Logix说明福斯Logix 2000 是一款具有板载PID 控制的数字定位器。

通信方式为4-20mA 或Modbus。

阀门上安装的PID 控制器每秒更新阀杆位置16 次，从而减少了控制系统延迟。

Logix3200IQ 数字定位器3200IQ-10-D6-M-04-40-0G-0F3200IQ-10-D6-M-04-40-0G-00品牌Logix说明福斯Logix 3200IQ 数字HART? 定位器使用先进的piezo 技术提供一流的性能和可靠性。

通过使用本地按钮、HART 手持设备和SoftTools软件可轻松配置Logix 3200IQ。

LOGIX 3201IQ定位器P/N：215809.999.000，SN：4107028LOGIX 3202IQ定位器P/N：221734.999.000，SN：4907010LOGIX 3203IQ定位器P/N：216428.999.000，SN：610727定位器P/N：215809.999.000，SN：55070043400IQ Digital Positioner品牌Logix说明The Flowserve Logix 3400 Series digital Foundation? Fieldbuspositioner utilizes state-of-the-art piezo technology to provide…500 数字定位器品牌Logix说明福斯Logix 500 数字定位器是下一代本质安全型Logix 500 系列的代表。

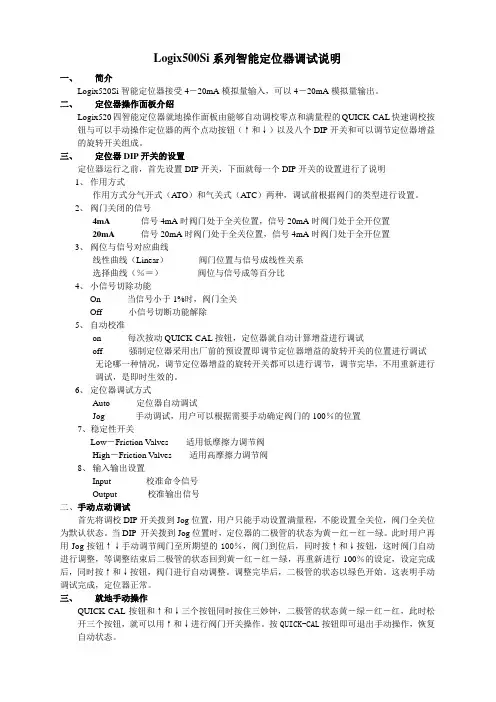

Logix500Si系列智能定位器调试说明一、简介Logix520Si智能定位器接受4－20mA模拟量输入，可以4－20mA模拟量输出。

二、定位器操作面板介绍Logix520四智能定位器就地操作面板由能够自动调校零点和满量程的QUICK-CAL快速调校按钮与可以手动操作定位器的两个点动按钮（↑和↓）以及八个DIP开关和可以调节定位器增益的旋转开关组成。

三、定位器DIP开关的设置定位器运行之前，首先设置DIP开关，下面就每一个DIP开关的设置进行了说明1、作用方式作用方式分气开式（ATO）和气关式（A TC）两种，调试前根据阀门的类型进行设置。

2、阀门关闭的信号4mA 信号4mA时阀门处于全关位置，信号20mA时阀门处于全开位置20mA 信号20mA时阀门处于全关位置，信号4mA时阀门处于全开位置3、阀位与信号对应曲线线性曲线（Linear）阀门位置与信号成线性关系选择曲线（％＝）阀位与信号成等百分比4、小信号切除功能On 当信号小于1%时，阀门全关Off 小信号切断功能解除5、自动校准on 每次按动QUICK-CAL按钮，定位器就自动计算增益进行调试off 强制定位器采用出厂前的预设置即调节定位器增益的旋转开关的位置进行调试无论哪一种情况，调节定位器增益的旋转开关都可以进行调节，调节完毕，不用重新进行调试，是即时生效的。

6、定位器调试方式Auto 定位器自动调试Jog 手动调试，用户可以根据需要手动确定阀门的100％的位置7、稳定性开关Low－Friction Valves 适用低摩擦力调节阀High－Friction Valves 适用高摩擦力调节阀8、输入输出设置Input 校准命令信号Output 校准输出信号二、手动点动调试首先将调校DIP开关拨到Jog位置，用户只能手动设置满量程，不能设置全关位，阀门全关位为默认状态。

当DIP 开关拨到Jog位置时，定位器的二极管的状态为黄－红－红－绿。

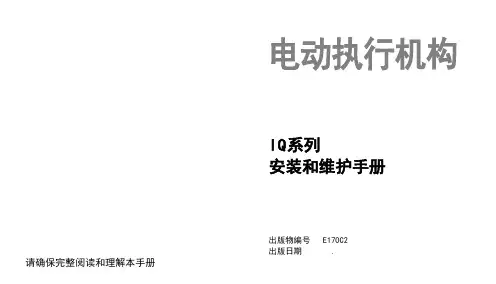

电动执行机构IQ系列安装和维护手册出版物编号 E170C2出版日期 .请确保完整阅读和理解本手册Rotork设定器可按现场要求对执行器的控制、指示、保护功能进行设定。

所有的执行器在投入使用前，有必要检查其与过程控制系统要求的兼容性。

请阅读本手册。

当Rotork工作人员或指定代理商按照合同规定进行现场调试和验收时，执行器组态的相关文件应让客户留档备查。

本手册提供如下介绍：* 手动和电动(就地和远程)操作。

* 执行器的准备和安装。

* 根据有关阀门正确操作的要求，对执行器进行初级设定。

* 根据现场具体控制和指示的要求，对执行器进行二级设定。

* 维护 - 故障排除。

* 销售和服务。

RotorkIQ系列执行器 - 全世界首家推出无需打开电气端盖即可进行调试和查询的阀门执行器。

使用所提供的红外线设定器进入执行器的设定程序，即使在危险区域，也可安全、快捷地对力矩值、限位以及其它所有控制和指示功能进行设定。

IQ的设定和调整在执行器主电源接通和断开时均可完成。

标准诊断功能可对控制系统、阀门和执行器的状态进行诊断，并通过执行器的显示屏上的图标和帮助屏幕来显示。

按一下设定器的按键即可在显示屏上对相应阀位的瞬时力矩进行监视。

内置的数据记录器可获取操作和阀门力矩数据，可提醒用户根据需要对阀门进行维护。

运行于PC机的IQ Insight软件和/或Rotork本安型通讯器可访问数据记录器，可对执行器的所有功能进行组态和记录。

执行器是否带有设定器，可根据接线端子箱盖上的黄色标签来识别。

有关Rotork IQ和其它系列执行器的资料，可浏览我们的网站。

目录页码1 健康与安全22 保存33 IQ系列执行器的操作3手动操作3电动操作3执行器的显示 - 4阀位指示执行器的显示 - 5报警指示4 准备驱动轴套74.1IQ7至IQ35 7A和Z型推力底座4.2IQ7至IQ35 7B型非推力底座4.3IQ40至IQ95 8A和Z型推力底座4.4IQ40至IQ95 9B型非推力底座5 执行器的安装10提升杆式阀门 -11顶部安装带齿轮箱的阀门 -11侧面安装非提升杆式阀门 -11顶部安装手轮密封11IQM调节型执行器12IQML线性推力装置12IQML线性行程的调整126 接线14地线的连接 14端子箱盖的拆卸14电缆入口14端子的接线 15端子箱盖的复位157 设定16设定程序16设定器17进入设定程序18设定方式 - 口令18新口令181检查方式 18程序路径分支 - 19分支点 (Cr)7.8执行器的显示 19设定 / 检查方式返回阀位指示198 设定-初级设定功能 20初级设定功能目录 219 设定 -二级设定功能 30二级设定功能目录 3010 维护和故障排除 61帮助显示 63IrDA诊断和组态 6811 重量和尺寸 70二进制、十六进制、十进制 71换算表本手册是为让用户能够胜任对Rotork IQ系列执行器的安装、操作、调试及检查而出版的。

福斯3200I Q说明书中文版-CAL-FENGHAI.-(YICAI)-Company One1Logix3200IQ智能定位器调试说明一、简介Logix3200IQ智能定位器接受4-20mA模拟量输入,4-20mA模拟量输出。

二、定位器操作面板介绍Logix3200IQ智能定位器就地操作面板由能够自动调校零点和满量程的QUICK-CAL快速调校按钮与可以手动操作定位器的两个点动按钮(↑和↓)以及八个DIP 开关和可以调节定位器增益的旋转开关组成。

三、定位器DIP开关的设置定位器运行之前,首先设置DIP开关,下面就每一个DIP开关的设置进行了说明1、作用方式作用方式分气开式(A TO)和气关式(A TC)两种,调试前根据阀门的类型进行设置。

2、阀门关闭的信号4mA 信号4mA时阀门处于全关位置,信号20mA时阀门处于全开位置20mA 信号20mA时阀门处于全关位置,信号4mA时阀门处于全开位置3、阀位与信号对应曲线线性曲线(Linear)阀门位置与信号成线性关系选择曲线(Optional)选择了这个按钮,就激活了下一个DIP开关4、可选择曲线%=阀位与信号成等百分比Custom 用户自定义曲线5、自动校准on 每次按动QUICK-CAL按钮,定位器就自动调整参数进行调试off 每次调试时,只能根据出厂前的预设置即调节定位器增益的旋转开关的位置进行调试无论哪一种情况,调节定位器增益的旋转开关都可以进行调节,调节完毕,不用重新进行调试,是即时生效的。

6、稳定性开关Low-Friction V alves 适用低摩擦力调节阀High-Friction V alves 适用高摩擦力调节阀7、备用开关8、定位器调试方式Auto 定位器自动调试Jog 手动调试,用户可以根据需要手动确定阀门的100%的位置二、手动点动调试首先将调校DIP开关拨到Jog位置,用户只能手动设置满量程,不能设置全关位,阀门全关位为默认状态。
