6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙（柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图，并在图的下方注明相应的图名，如底层平面图、二层平面图等等。
此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时，则相同的楼层可用一个平面图表示，称为标准层平面图。
如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时，可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置。
平面图上的断面，当比例大于1:50时，应画出其材料图例和抹灰层的面层线。
如比例为1:100--1:200时，抹灰层面线可不画，而断面材料图例可用简化画法（如砖墙涂红色，钢筋混凝土涂黑色等）。
建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2. 在图中有一个指北针符号，说明房屋座北朝南（上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4. 从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5. 从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线。
图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸，即从一端外墙边到另一端外墙边的总长和总宽。

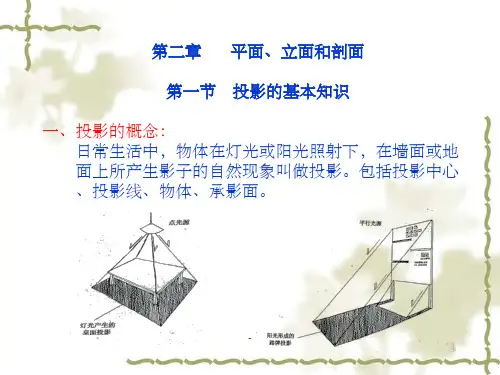

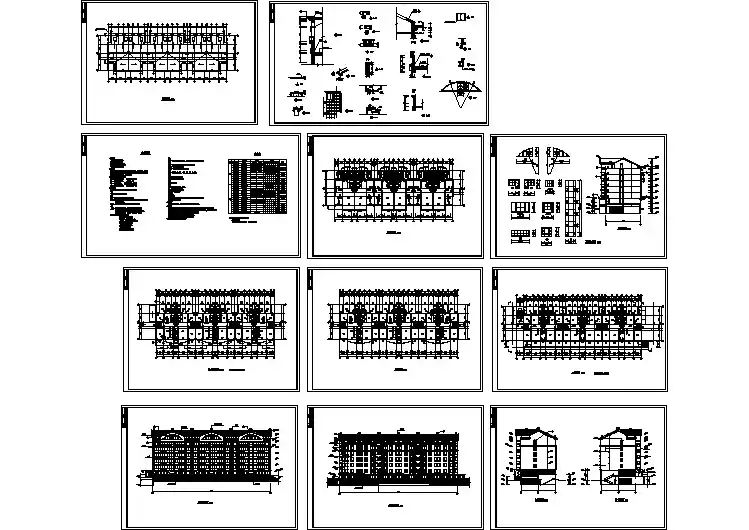

建筑平面图、立面图、剖面图介绍01建筑平面图1、建筑平面图的形成建筑平面图是用一个假想的水平剖切平面沿略高于窗台的位置剖切房屋，移去上面部分，剩余部分向水平面做正投影，所得的水平剖面图，称为建筑平面图，简称平面图。
2、建筑平面图表达的内容建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位置及类型。
3、建筑平面图的用途是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依据，是建筑施工中的重要图纸。
1、建筑平面图的数量一般情况下，房屋有几层，就应画几个平面图，并在图的下方注写相应的图名。
由于多（高）层房屋其中间层构造、布置情况基本相同，画一个平面图即可。
2、建筑平面图的图线平面图实质上是剖面图，被剖切平面剖切到的墙、柱等轮廓线用粗实线表示。
未被剖切到的部分如室外台阶、散水、楼梯以及尺寸线等用细实线表示。
门的开启线用细实线表示。
3、建筑平面图的比例建筑平面图常用的比例是1：50、1：100或1：200。
其中1：100使用最多。
1．表示所有轴线及其编号、以及墙、柱、墩的位置、尺寸。
2．表示出所有房间的名称及其门窗的位置、编号、与大小。
3．注出室内外的有关尺寸及室内楼地面的标高。
4．表示电梯、楼梯的位置及楼梯上下行方向及主要尺寸。
5．表示阳台、雨蓬、台阶、斜坡、烟道、通风道、管井、消防梯、雨水管、散水、排水沟、花池等位置及尺寸。
6．画出室内设备，如卫生器具、水池、工作台、隔断及重要设备的位置、形状。
7．表示地下室、地坑、地沟、墙上预留洞、高窗等位置尺寸。
8．在底层平面图上还应该画出剖面图的剖切符号及编号9．标注有关部位的详图索引符号。
10．底层平面图左下方或右下方画出指北针。
11．屋顶平面图上一般应表示出：女儿墙、檐沟、屋面坡度、分水线与雨水口、变形缝、楼梯间、水箱间、天窗、上人孔、消防梯及其它构筑物、索引符号等。
（一）底层平面图的识读1．了解平面图的图名、比例。

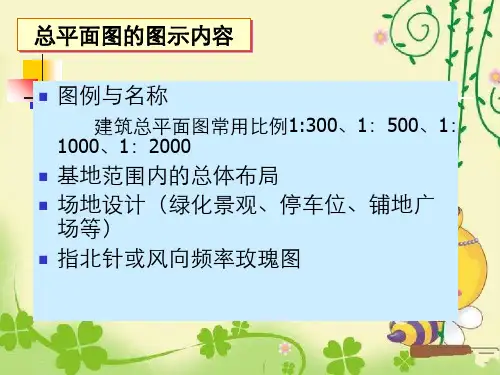

园林工程施工图概念在园林工程施工图中，主要包括平面图、立面图、剖面图、大样图、细部图、节点图等内容。
其中，平面图是园林工程施工图的主体部分，它展现了园林工程的整体布局、功能区划、景观元素的位置、数量和尺寸等信息。
平面图通常包括总平面图、分平面图、细部平面图等，根据设计的要求和施工的需要，平面图需要详细地标示各种植物、构筑物、路径、水体等元素的位置和尺寸。
立面图是园林工程施工图中的另一个重要部分，它展现了园林工程在垂直方向上的构造和布局情况。
立面图通常包括正立面图、侧立面图、局部立面图等，通过立面图可以清晰地表达景观元素的高度、形态和色彩等信息，为施工方提供了立体空间的参考。
剖面图是园林工程施工图中的一个重要内容，它展现了园林工程在水平和垂直方向上的构造和布局情况。
剖面图通常包括长剖面图、短剖面图、局部剖面图等，通过剖面图可以表达景观元素的地形、地貌、植被、水体等特征，为施工方提供了构筑物、植物、土方等方面的详细信息。
大样图是园林工程施工图中的一个重要部分，它展现了园林工程中各种构筑物、植物、材料等的具体形态和尺寸。
大样图通常包括建筑大样图、植物大样图、材料大样图等，通过大样图可以清晰地表达各种元素的外观、结构、材质等特征，为施工方提供了参考和依据。
细部图是园林工程施工图中的一个重要部分，它展现了园林工程中各种构筑物、植物、设施等的细节部分。
细部图通常包括路面细部图、照明细部图、雕塑细部图等，通过细部图可以清晰地表达各种构筑物、植物、设施等的细节设计和规格要求，为施工方提供了施工和安装的具体指导。
节点图是园林工程施工图中的一个重要内容，它展示了园林工程中各种构筑物、景观元素之间的连接关系和布置方式。
节点图通常包括景观节点图、交通节点图、功能节点图等，通过节点图可以清晰地表达各种元素之间的联系和互动关系，为整个园林工程的统一性和完整性提供了保障。
总的来说，园林工程施工图是园林工程设计的具体表现形式，它包括平面图、立面图、剖面图、大样图、细部图、节点图等内容，通过这些图纸可以清晰、明确地表达设计意图，为施工方提供了施工和安装的具体指导。
