计量器具量值溯源流程图

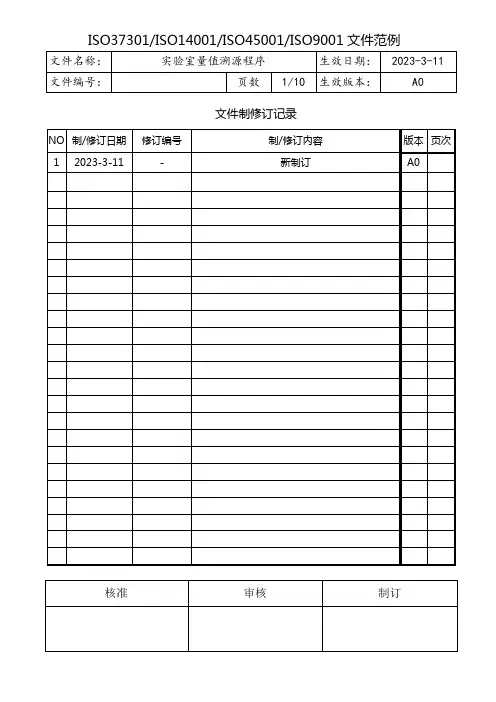

文件制修订记录1. 目的规范质量检验部测量仪器设备和标准物质、标准菌种的量值溯源工作，确保检验结果/量值溯源到国际单位制（SI）。

2. 范围适用于测量仪器设备、量具、标准物质、标准菌种的量值溯源管理工作。

3. 定义无4. 责任4.1部长：批准《仪器设备量值溯源及确认总体计划》、《标准物质量值溯源及确认总体计划》及《标准菌种量值溯源及确认总体计划》。

4.2技术负责人：审核《仪器设备量值溯源及确认总体计划》、《标准物质量值溯源及确认总体计划》及《标准菌种量值溯源及确认总体计划》；批准《仪器设备周期检定计划》。

4.3综合管理室负责人：审核《仪器设备周期检定计划》。

4.4设备员：编制《仪器设备量值溯源及确认总体计划》、《仪器设备周期检定计划》并按计划实施、编制主要仪器的量值溯源图。

4.5标准物质（溶液）管理员：编制《标准物质量值溯源及确认总体计划》、编制标准物质的量值溯源图。

4.6生物安全责任人：编制《标准菌种量值溯源及确认总体计划》、编制标准菌种的量值溯源图。

5. 内容5.1量值溯源要求5.1.1 溯源机构的选择在选择外部校准服务时，设备员需要按照《实验室服务和供应品采购程序》的要求对校准机构的资质和能力进行评价，确保能够证明其资格、测量能力和溯源性。

一般选择国家法定计量校准单位或通过国家认可的校准分析检验室。

5.1.2 溯源对象的选择5.1.2.1 测量设备溯源：对检验结果能产生直接的和重要影响的测量设备和量具，进行严格校准。

当测量设备校准所带来的贡献对扩展不确定度几乎没有影响时，可以不校准。

5.1.2.2 标准物质、标准菌种溯源：要求向有资质的机构选购有证标准物质和标准菌种以确保溯源性。

5.2量值溯源工作的实施5.2.1 仪器设备、器具的量值溯源设备员于每年初制定《仪器设备周期检定计划》（包括量具），明确本年度各类仪器设备检定校准的计划时间，该计划综合管理室负责人审核、技术负责人批准后实施。

根据《仪器设备周期检定计划》，设备员与校准单位保存长期稳定联系，确保仪器设备能够在检定/校准有效期前实施检定或校准。

6KV 配电室电能表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：6KV 配电室电能表能源名称量的名称：计量范围：次级用能单位直接测量#1发电机主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5s 级能源名称：电能量的名称：KWh 计量范围：#1发电机主表能源名称量的名称：计量范围：次级用能单位直接测量#1发电机副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：#1发电机副能表能源名称量的名称：计量范围：次级用能单位直接测量#2发电机主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5s 级能源名称：电能量的名称：KWh 计量范围：#2发电机主表能源名称量的名称：计量范围：次级用能单位直接测量#2发电机副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：#2发电机副表能源名称量的名称：计量范围：次级用能单位直接测量#1高厂变主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5s 级能源名称：电能量的名称：KWh 计量范围：#1高厂变主表能源名称量的名称：计量范围：次级用能单位直接测量#1高厂变副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：#1高厂变副表能源名称量的名称：计量范围：次级用能单位直接测量#2高厂变主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5S 级能源名称：电能量的名称：KWh 计量范围：#2高厂变主表能源名称量的名称：计量范围：次级用能单位直接测量#2高厂变副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：#2高厂变副表能源名称量的名称：计量范围：次级用能单位直接测量启备变主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A 不确定度或准确度等级或最大允许误差：0.5s 级能源名称：电能量的名称：KWh 计量范围：启备变主表能源名称量的名称：计量范围：次级用能单位直接测量启备变副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：启备变副表能源名称量的名称：计量范围：次级用能单位直接测量#1主变主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.2s 级能源名称：电能量的名称：KWh 计量范围：#1主变主表能源名称量的名称：计量范围：次级用能单位直接测量#1主变副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：#1主变副表能源名称量的名称：计量范围：次级用能单位直接测量#2主变主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.2s 级能源名称：电能量的名称：KWh 计量范围：#2主变主表能源名称量的名称：计量范围：次级用能单位直接测量#2主变副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.5级能源名称：电能量的名称：KWh 计量范围：#2主变副表能源名称量的名称：计量范围：次级用能单位直接测量宁格尔I 线主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.2s 级能源名称：电能量的名称：KWh计量范围：宁格尔I 线主表能源名称量的名称：计量范围：次级用能单位直接测量宁格尔I 线副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.2s 级能源名称：电能量的名称：KWh计量范围：宁格尔I 线副表能源名称量的名称：计量范围：次级用能单位直接测量宁格尔II 线主表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.2s 级能源名称：电能量的名称：KWh计量范围：宁格尔II 线主表能源名称量的名称：计量范围：次级用能单位直接测量宁格尔II 线副表能源计量器具量值传递/溯源框图（参考件）内蒙古能源发电投资集团有限公司准大发电厂电能表量值传递/溯源框图文件编号：共1 页第1页上一级计量器具能源计量器具能源计量对象编制审核批准生效日期直接测量计量标准名称：交流采样变送器校验装置不确定度或准确度等级或最大允许误差：0.1级保存机构：准大发电厂计量标准名称：电能表测量范围：3×100V3×1.5（6）A不确定度或准确度等级或最大允许误差：0.2s 级能源名称：电能量的名称：KWh计量范围：宁格尔II 线副表能源名称量的名称：计量范围：次级用能单位直接测量。

仪器设备量值溯源图文件编号：量值溯源图的绘制■实验室认可申请书的附录中要求绘制量值溯源图。

■量值溯源图是对所有认可项目涉及的“各种量值”绘制，而不是对每台仪器绘制。

■在每个量值的溯源图中，绘制上、中、下三个方框，方框之间用向上的箭头连接。

■在下面的方框内填写测量要求。

第一行填写“测量要求”；第二行填写认可项目涉及的(物理)量，例如“小容量(滴定测量)”；第三行填写该量在申请认可的情况下所覆盖的测量范围，例如“测量范围：（1～100 ）mL”；第四行填写要求的测量准确度、扩展不确定度、误差极限或允许误差范围等，例如“测量准确度要求：0.01 mL”；■在中间的方框内填写本实验室测量器具技术性能。

第一行填写“本实验室测量器具技术性能”；第二行填写对应于认可项目所涉及的(物理)量，实验室使用的仪器设备名称，例如“工作计量器具：A级滴定管”；第三行填写该仪器设备覆盖的测量范围，例如“测量范围：（1～100 ）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该仪器设备测量所获得的(扩展)不确定度、或误差极限或允许误差范围等，例如“最大示值允差：△=±（5～1）×10-3 mL”，其数值应小于前一个方框内同一行所给出的数值。

■在上面的方框内填写承担检定或校准机构的校准能力。

第一行填写承担检定或校准的机构，例如“XX市计量测试研究所授权证书号：×××字×××—××号”；授权证书号可从该机构出具的校准证书或检定证书上获得。

第二行填写该机构使用的计量标准的名称，例如“计量标准器具：一等标准玻璃量器组”；第三行填写该计量标准覆盖的测量范围，例如“测量范围：（0.01～10000）mL”。

该范围应大于等于前一个方框内同一行的测量范围；第四行填写使用该计量标准测量所获得的(扩展)不确定度、或误差极限或允许误差范围等等，例如“最大示值允差：△=±（12～0.4）×10-4 mL”。

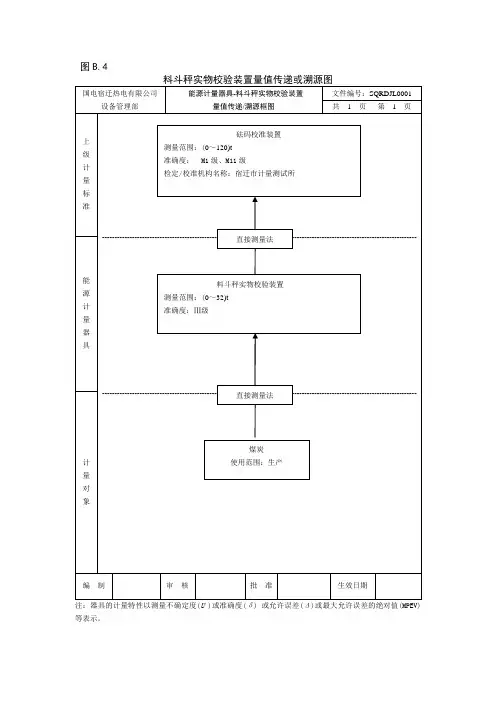

图B.4料斗秤实物校验装置量值传递或溯源图国电宿迁热电有限公司设备管理部 能源计量器具-料斗秤实物校验装置量值传递/溯源框图文件编号：SQRDJL0001 共 1 页 第 1 页上 级 计 量 标 准------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------能 源 计 量 器 具计 量 对 象编 制 审 核 批 准 生效日期注：器具的计量特性以测量不确定度(U )或准确度(δ) 或允许误差(Δ)或最大允许误差的绝对值(MPEV)等表示。

砝码校准装置测量范围：(0～120)t 准确度： M1级、M11级检定/校准机构名称：宿迁市计量测试所料斗秤实物校验装置测量范围：(0～32)t 准确度：Ⅲ级煤炭使用范围：生产直接测量法 直接测量法国电宿迁热电有限公司设备管理部 能源计量器具-电子汽车衡 量值传递/溯源框图文件编号：SQRDJL0002 共 1 页 第 1 页上 级 计 量 标 准------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------能 源 计 量 器 具计 量 对 象编 制 审 核 批 准 生效日期注：器具的计量特性以测量不确定度(U )或准确度(δ) 或允许误差(Δ)或最大允许误差的绝对值(MPEV)等表示。

量值溯源管理程序1 目的通过规定和实施对检测结果有关的所有仪器设备、计量器具的检定或校准控制要求，以确保检测量值的准确可靠，提供相关满意的证据，并保证所有的仪器设备、计量器具在有效期内使用，量值能溯源到国家基准。

2 范围适用于使用标准物质及检测仪器设备的检定、校准和比对等环节管理。

3 职责3.1 设备管理员负责编制仪器设备的周期检定/校准计划，经完整性所负责人、技术负责人审核批准后实施。

3.2 检测部负责组织实施周期检定/校准计划并监督执行。

3.3 技术负责人负责量值溯源工作的监督，防止检定/校准不合格或未经检定，或超过检定周期的计算器具投入使用。

4 程序4.1 量值溯源的要求4.1.1 用于检测工作的所有检测设备，其量值溯源应符合国家量值传递鉴定系统表的要求。

4.1.2 所有与检测结果有关的计量器具，在投入使用前都应经过检定或校准，合格后方可投入使用。

4.1.3 对国家计量检定规程，测试机构不能检定的仪器设备，由技术负责人组织有关人员编制自校规程或对比计划，经技术负责人批准后，设备管理员和完整性所实施。

4.1.4 外部检定服务的机构应是能出具其资格、测量能力和溯源性证明的法定计量检定机构或授权机构。

4.1.5 所有量值应通过社会公用计量标准溯源到国家计量基准，并以此确定量值溯源关系。

4.1.6 两次检定/校准之间，尚不能对检测仪器设备的量值准确性保持信心的仪器设备，应按《期间核查程序》要求进行期间核查。

4.1.7 应使用有关部门批准的，给出了约定真值及不确定度的有证标准物质，在有效期内使用并合理地贮存保管。

4.2 检定4.2.1对列入《中华人民共和国强制检定的工作计量器具明细目录》的检测仪器设备和计量器具，设备管理员按照量值溯源关系（见图1），每年初应定期编制年度“仪器设备检定校准计划”，报技术负责人批准后，完整性所按计划组织送检。

图1 仪器设备量值溯源图4.2.2 周期检定计划内容包括：a．计量器具名称、型号、器号、准确度等级、测量范围；b. 原检定证书编号、有效期；c. 使用部门；d. 定点检定机构名称；e. 检定时间。
