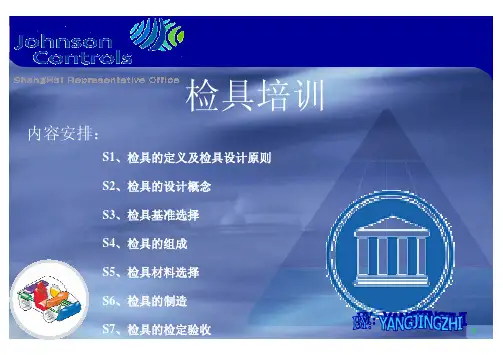

检具培训内容安排：S1、检具的定义及检具设计原则S2、检具的设计概念S3、检具基准选择S4、检具的组成S5、检具材料选择S6、检具的制造S7、检具的检定验收1S1：检具的定义及设计原则1：定义：检具是一种用来测量和评价零部件尺寸或总专用检验设备2：设计原则 a:应具有足够的测量精度 b:应具有足够的测量效率 c:应具有结构尽量简单 d:应具有经济性2S2：检具的设计概念1：GD&T及定位基准 定位基准方案应与GD&T一致 ，但可以使用附带基准垫块。
2：被测零件与检具基座之间的关系 原则上被测零件放置于检具的位置必须和车身坐标系的位置一 致，如果考虑到便于操作等人体工程学原理和节约成本等因素的特殊情况下 允许将零件旋转±90º或±180º3: 应具有图纸中关键特性（KPC）和产品质量特性的过程能力测量控制4：应具有辨别被测零件相对于名义值的变差的能力5:所用的材料应依据检具的使用和环境情况，确保在零件现行的生产有 效期内的功能性，重复性和再现性6：检具设计还应考虑操作者的人机工程学，被测零件的拆装性及三坐标 的检测方便性3S3：检具的基准选择A：确定检具基准：3-2-1原则每个刚性物体在三维空间中皆有六个自由度，其中三个沿着三个坐标轴移 动，另外三个围绕坐标轴线转动图表一、 三维空间的自由度 4S3：检具的基准选择此3-2-1法则确定了主测量线的分布： 典型的如; 3(次)测量 在Z轴方向上 限制了三个自由度即Z方向的移动和围绕X和Y转动 2(次)测量 在Y轴方向上 在柱销上阻止了在X和Y方向上平行于轴线的移动 1(次)测量 在X轴方向上 在长孔销只能阻碍了Z轴的转动图表二、 3-2-1原则 5S3：检具的基准选择B：坐标系原点的确定1：与车身坐标系相一致图表三、 车身坐标系 6S3：检具的基准选择B：坐标系原点的确定2：可以借助车身坐标系来无公差的平移图表四、 车身坐标系7S3：检具的基准选择B：坐标系原点的确定3：可以借助车身坐标系来无公差的平移图表五、 车身坐标系8S4：检具的主要组成-------骨架和底座部分 -------型体部分 -------功能件(功能件包括: 快速夹头，定位销，检测销, 移动式间隙滑块，测量表，型面卡板等)9S4：检具的主要组成图表六、 检具功能件 骨架及底座型体10S5：检具的材料选择1：骨架和底座 铸铝合金 通常推荐:国产: GB ZL101, 材料必须经过去应力等热处理工艺;小型检具采用铝合金底板。
检具基础知识培训一、定义：什么叫工装，夹具，治具量具，检具工装, 即工艺装备: 指制造过程中所用的各种工具的总称.包括刀具/夹具/ 模具/ 量具/检具/辅具/ 钳工工具/工位器具等. 工装为其通用简称.工装分为专用工装/通用工装/标准工装（类似于标准件）夹具：顾名思义,用以装夹工件（或引导刀具）的装置.模具, 用以限定生产对象的形状和尺寸的装置.刀具, 机械制造中使用的刀具基本上都用于切削金属材料, 所以刀具一词一般就理解为金属切削辅具, 一般指用以连接刀具和机床的工具. 钳工工具, 各种钳工作业所用的工具总称. 工位器具, 用以在工作地或仓库中存放生产对象或工具的各种装置.治具, 制造用器具, 有时与工装同意, 有时也指夹具，一般台资/ 韩资/ 日资等电子企业多用该词。
夹具属于工装, 工装包含夹具, 属于从属关系.量具: 任何用来获得测量结果的装置，包括用来测量合格/不合格的装置检具：生产中检验所用的器具.检具是大批量生产时,为方便检查质量而设计制作的专用检查工具./、・检具比用通用量具检验更省时省力检具分总成检具和零件检具二零件供应商的责任A.零件供应商对检具获得过程的所有要素应负直接的责任。
另外，零件供应商必须保存所有相关活动的文件。
B.供应商应保证检具符合下列条件：1.时间进度要符合整个项目的时间节点。
2.与被测零件的使用功能相符合。
3.通过遵循定位基准方案，使检具符合被测零件的几何尺寸和公差图纸（GD&T ）。
3.1注意：供应商必须核实检具上是否需要垫块。
（比如在有尼龙扣或没有尼龙扣的情况下）4.在检具中必须包括所有关键产品特性（KPC :合理的预期的变差可能足以影响产品安全性或政府标准或法规的符合性，或很可能足以影响顾客对产品满意程度的产品特性），产品质量特性（PQC :指那些特殊特性：客户满意与其整个公差范围相符，但一旦超出规范，客户损失将急剧上升。
公差范围内的变差略微影响客户满意，而一旦超出公差，将严重影响客户满意）的测量。
