CISCO交换机堆叠原理
在堆叠技术中，主交换机负责处理所有的控制和管理任务，包括配置、故障检测和故障恢复等。
其他成员交换机只需要执行数据转发任务，不需
要单独进行配置或管理。
这样就可以实现集中化管理和控制，大大简化了
网络的管理和维护工作。
堆叠技术可以提供更高的可扩展性，通过将多台交换机连接在一起形
成一个逻辑上的单一设备，可以将不同的物理设备作为一个整体来扩展网
络的容量和带宽。
在堆叠技术中，堆叠链路上的每台交换机都可以为整个
堆叠提供带宽资源，使得整个堆叠可以同时处理多个数据流，提供更大的
带宽和更好的性能。
堆叠技术还可以提供更好的容错能力和可靠性。
通过使用冗余链路和
冗余单位，可以在单个交换机或链路发生故障时，自动将流量转移到其他
正常的交换机或链路上，保证网络的连通性和可用性。
在CISCO交换机堆叠技术中，还有一些重要的概念和原则需要了解。
首先是选择主交换机的原则，一般选择性能较好且配置较强的交换机作为
主交换机。
其次是堆叠链路的选择和配置，要根据实际需求选择适合的链
路类型和数量。
最后是堆叠配置的注意事项，要保证堆叠配置的一致性和
可靠性，以及及时更新和备份配置信息。
总之，CISCO交换机堆叠技术是一种能够提供更高可扩展性、更高带
宽和更简化管理的技术。
通过将多台交换机连接在一起形成一个逻辑上的
单一设备，可以实现集中化管理和控制，提供更好的性能和可靠性。
在实
际应用中，需要根据实际需求选择适当的堆叠配置和链路配置，确保堆叠
技术的有效应用。

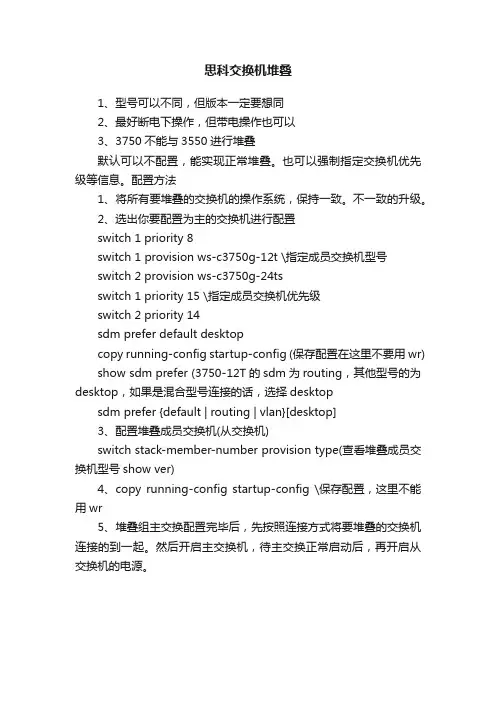

思科交换机堆叠
1、型号可以不同，但版本一定要想同
2、最好断电下操作，但带电操作也可以
3、3750不能与3550进行堆叠
默认可以不配置，能实现正常堆叠。
也可以强制指定交换机优先级等信息。
配置方法
1、将所有要堆叠的交换机的操作系统，保持一致。
不一致的升级。
2、选出你要配置为主的交换机进行配置
switch 1 priority 8
switch 1 provision ws-c3750g-12t \指定成员交换机型号
switch 2 provision ws-c3750g-24ts
switch 1 priority 15 \指定成员交换机优先级
switch 2 priority 14
sdm prefer default desktop
copy running-config startup-config (保存配置在这里不要用wr) show sdm prefer (3750-12T的sdm为routing，其他型号的为desktop，如果是混合型号连接的话，选择desktop
sdm prefer {default | routing | vlan}[desktop]
3、配置堆叠成员交换机(从交换机)
switch stack-member-number provision type(查看堆叠成员交换机型号show ver)
4、copy running-config startup-config \保存配置，这里不能用wr
5、堆叠组主交换配置完毕后，先按照连接方式将要堆叠的交换机连接的到一起。
然后开启主交换机，待主交换正常启动后，再开启从交换机的电源。

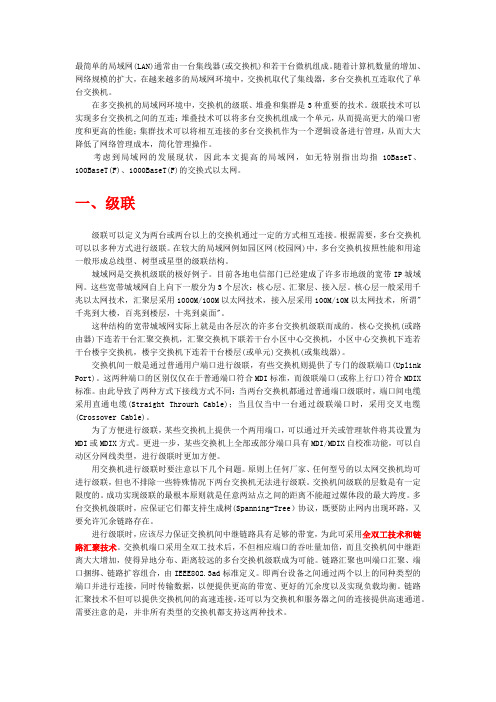

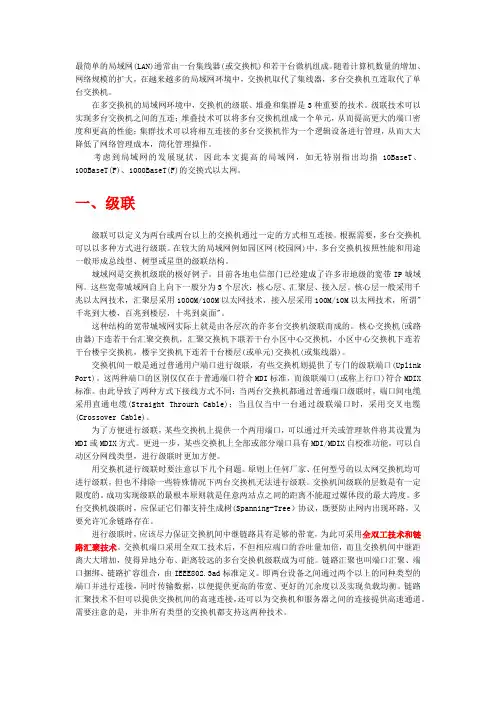

最简单的局域网(LAN)通常由一台集线器(或交换机)和若干台微机组成。
随着计算机数量的增加、网络规模的扩大，在越来越多的局域网环境中，交换机取代了集线器，多台交换机互连取代了单台交换机。
在多交换机的局域网环境中，交换机的级联、堆叠和集群是3种重要的技术。
级联技术可以实现多台交换机之间的互连；堆叠技术可以将多台交换机组成一个单元，从而提高更大的端口密度和更高的性能；集群技术可以将相互连接的多台交换机作为一个逻辑设备进行管理，从而大大降低了网络管理成本，简化管理操作。
考虑到局域网的发展现状，因此本文提高的局域网，如无特别指出均指10BaseT、100BaseT(F)、1000BaseT(F)的交换式以太网。
一、级联级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。
根据需要，多台交换机可以以多种方式进行级联。
在较大的局域网例如园区网(校园网)中，多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。
城域网是交换机级联的极好例子。
目前各地电信部门已经建成了许多市地级的宽带IP城域网。
这些宽带城域网自上向下一般分为3个层次：核心层、汇聚层、接入层。
核心层一般采用千兆以太网技术，汇聚层采用1000M/100M以太网技术，接入层采用100M/10M以太网技术，所谓"千兆到大楼，百兆到楼层，十兆到桌面"。
这种结构的宽带城域网实际上就是由各层次的许多台交换机级联而成的。
核心交换机(或路由器)下连若干台汇聚交换机，汇聚交换机下联若干台小区中心交换机，小区中心交换机下连若干台楼宇交换机，楼宇交换机下连若干台楼层(或单元)交换机(或集线器)。
交换机间一般是通过普通用户端口进行级联，有些交换机则提供了专门的级联端口(Uplink Port)。
这两种端口的区别仅仅在于普通端口符合MDI标准，而级联端口(或称上行口)符合MDIX 标准。
由此导致了两种方式下接线方式不同：当两台交换机都通过普通端口级联时，端口间电缆采用直通电缆(Straight Throurh Cable)；当且仅当中一台通过级联端口时，采用交叉电缆(Crossover Cable)。
C I S C O交换机堆叠原理 Revised by Liu Jing on January 12, 2021C i s c o交换机堆叠连接方式及原理在与读者朋友的一些交流中，发现有许多读者对Cisco交换机中的堆叠连接及两种连接方式还是搞不清，特别是它们的连接原理，所以在此把我在中介绍的最新Cisco交换机堆叠技术摘选如下：7.2.2 IOS交换机堆叠电缆的选择与连接在可堆叠的IOS交换机中，可选择0.5米、1米和3米这三种规格的StackWise堆叠电缆，用于不同堆叠类型的交换机连接。
如图7-3所示的是一条0.5米的StackWise堆叠电缆，如图7-4所示的是堆叠电缆与交换机上StackWise端口的连接示意图。
图7-3?StackWise堆叠电缆图7-4?堆叠电缆与堆叠端口的连接示意图Cisco之所以要准备三种不同长度规格的堆叠电缆，就是为了满足不同堆叠连接方式中不同连接距离的需求。
图7-5是使用0.5米规格StackWise堆叠专用电缆的一种建议连接方式。
在这种连接方式中，电缆连接的是两台交换机的相同序号（STACK 1—STACK 1，STACK 2--STACK2）SATCK接口（除了最下面两台的连接外），而且每两台连接的交换机中间是间隔了一台交换机的（除了第一台和第二台之间，以及最后两台之间），但它通过两组连接（从一个堆叠端口出发，依自向下连接即可画出两组连接）就实现了所有交换机的堆叠连接，并最终形成一个封闭的连接环路，实现连接的冗余性。
在在这种堆叠连接中全部是使用0.5米规格的堆叠电缆的。
图7-6是使用0.5米和3米两种规格StackWise堆叠电缆进行的两种堆叠连接方式。
左右两种连接方式都提供了一个封闭的环形连接，实现连接的冗余性。
左边连接方式的环是这样形成的（0.5米电缆连接的都是不同交换机上相同序号的堆叠接口，3米的电缆连接的是上、下级交换机中不同序号的STACK接口）：首先从最上面那台交换机的STACK 2接口用一条0.5米的堆叠电缆连接到第二台交换机上的STACK 2接口，然后从第二台交换机的STACK 1接口用一条0.5米的堆叠电缆连接到第三台交换机上的STACK 1接口，再从第三台交换机的STACK 2接口用一条0.5米的堆叠电缆连接到第四台交换机上的STACK 2接口，依此类推，直到最后一台，用一条3米的堆叠电缆从STACK 2接口连接到最上面第一台交换机的STACK 1接口，实现一个全封闭的连接环，实现连接的冗余性。

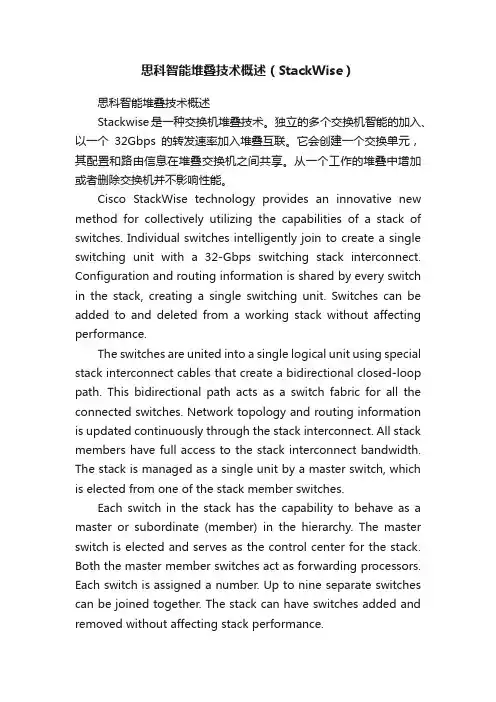

思科智能堆叠技术概述（StackWise）思科智能堆叠技术概述Stackwise是一种交换机堆叠技术。
独立的多个交换机智能的加入、以一个32Gbps的转发速率加入堆叠互联。
它会创建一个交换单元，其配置和路由信息在堆叠交换机之间共享。
从一个工作的堆叠中增加或者删除交换机并不影响性能。
Cisco StackWise technology provides an innovative new method for collectively utilizing the capabilities of a stack of switches. Individual switches intelligently join to create a single switching unit with a 32-Gbps switching stack interconnect. Configuration and routing information is shared by every switch in the stack, creating a single switching unit. Switches can be added to and deleted from a working stack without affecting performance.The switches are united into a single logical unit using special stack interconnect cables that create a bidirectional closed-loop path. This bidirectional path acts as a switch fabric for all the connected switches. Network topology and routing information is updated continuously through the stack interconnect. All stack members have full access to the stack interconnect bandwidth. The stack is managed as a single unit by a master switch, which is elected from one of the stack member switches.Each switch in the stack has the capability to behave as a master or subordinate (member) in the hierarchy. The master switch is elected and serves as the control center for the stack. Both the master member switches act as forwarding processors. Each switch is assigned a number. Up to nine separate switches can be joined together. The stack can have switches added and removed without affecting stack performance.多个交换机通过特定的互联线缆（该线缆为一个双向的无环路径）被统一到一个单独的逻辑交换单元。
交换机的堆叠与级联当单一交换机所能够提供的端口数量不足以满足网络计算机的需求时，必须要由2个以上的交换机提供相应数量的端口，这也就要涉及到交换机之间连接的问题。
从根本上来讲，交换机之间的连接不外乎两种方式，一是堆叠，一是级联。
1. GBIC和SFP（1）GBICCisco GBIC (Gigastack Gigabit Interface Converter)是一个通用的、低成本的千兆位以太网堆叠模块，可提供Cisco交换机间的高速连接，既可建立高密度端口的叠堆，又可实现与服务器或千兆位主干的连接，为快速以太网向千兆以太网的过渡，提供了廉价的、高性能的选择方案。
此外，借助于光纤，还可实现与远程高速主干网络的连接。
GBIC模块分为两大类，一是普通级联使用的GBIC模块，二是堆叠专用的GBIC模块。
∙级联GBIC模块级联使用的GBIC模块分为4种，一是1000Base-T GBIC模块（如图1所示），适用于超五类或六类双绞线，最长传输距离为100米；二是1000Ba se-SX GBIC模块（如图2所示），适用于多模多纤（MMF），最长传输距离为500米；三是1000Base-LX/LH GBIC模块，适用于单模光纤（SMF），最长传输距离为10千米；四是1000Base-ZX GBIC，适用于长波单模光纤，最长传输距离为70~100千米。
GBIC模块安装于千兆以太网模块的GBIC插槽中，用于提供与其他交换机和服务器的千兆位连接。
如图3所示为安装在Cisco Catalyst 4006千兆以太网模块中的GBIC。
∙堆叠GBIC模块堆叠GBIC模块用于实现交换机之间的廉价千兆连接。
如图4所示为适用于Cisco Catalyst 2950/3550的GigaStack GBIC堆叠模块。
需要注意的是，GigaSt ack GBIC专门用于交换机之间的千兆位堆叠，GigaStack GBIC之间的连接采用专门的堆叠电缆。
在这里再次感谢上海WOLF的李天乐老师和马姐的鼎力帮助~十分感谢他们给于解答~也希望能帮助到大家~1、3750堆叠,如何设置固定的主\从交换机.2、以及如何通过一条命令可以让堆叠中的交换机任意端口同过指示灯的闪烁来确定是堆叠里的几号机或那个端口~主要是客户提出要明眼识别堆叠中的任意机器或端口~3570的堆叠技术，使用专用的堆叠线缆配置时显示的是一台交换机，slot号不同如sw1和sw2堆叠显示的端口信息interface GigabitEthernet0/1~24（SW1）interface GigabitEthernet1/1~24（SW2）interface GigabitEthernet2/1~24（SW3）堆叠最多可以达到9台设备通过StackWise端口连接，只能有一个master交换机。
切记，连接堆叠交换机时候设备处于断电状态。
master选举：1，当前的堆叠master优先2，如果没有当前的master，那么选择具有最高堆叠优先级的成员；3，比较ios软件的版本高低，越是先进的ios的设备越优先；比如EMI的ios就优于SMI的；4，运行时间越长的设备越优先5，mac地址可以使用全局命令switch 5 renumber 4来更改设备在堆叠中的编号（这个就是把5号改为4号了）默认的编号是1更改优先级命令switch 1 priority 2 (1号设备的优先改为2) 默认优先级是1更改优先级步骤：switch 1 priority 2 (1号设备的优先改为2)endreload slot 1 （调用配置变更）show switch 1 （察看1号设备的成员信息）察看当前堆叠状态：show platform stack-manager all 显示所有交换堆叠的信息show switch 显示堆叠交换机的汇总信息show switch 1 显示一号交换机的信息show switch detail 显示堆叠成员明细的信息show switch neighbors 显示堆叠邻居的完整信息show switch stack-ports 显示堆叠交换机的完整端口信息至于第2个问题，我认为是无法实现的，比如8个交换机堆叠，无论如何也不能看交换机外表就能判断哪台是主哪台是从，就好比我们无法看看指示灯就能判断哪个交换机是根桥一样。
思科认证：剖析交换机级联和堆叠集群的详细技术（2）思科认证：剖析交换机级联和堆叠集群的详细技术堆叠端口可以作为普通端口使用，有利于保护用户投资。
采用标准Fast Ethernet或Giga Ethernet端口实现虚拟堆叠，可以大大延伸堆叠的范围，使得堆叠不再局限于一个机柜之内。
堆叠可以大大提高交换机端口密度和性能。
堆叠单元具有足以匹敌大型机架式交换机的端口密度和性能，而投资却比机架式交换机便宜得多，实现起来也灵活得多。
这就是堆叠得优势所在。
机架式交换机可以说是堆叠发展到更高阶段得产物。
机架式交换机一般属于部门以上级别得交换机，它有多个插槽，端口密度大，支持多种网络类型，扩展性较好，处理能力强，但价格昂贵。
三、集群所谓集群，就是将多台互相连接(级联或堆叠)的交换机作为一台逻辑设备进行管理。
集群中，一般只有一台起管理作用的交换机，称为命令交换机，它可以管理若干台其他交换机。
在网络中，这些交换机只需要占用一个IP地址(仅命令交换机需要)，节约了宝贵的IP地址。
在命令交换机统一管理下，集群中多台交换机协同工作，大大降低管理强度。
例如，管理员只需要通过命令交换机就可以对集群中所有交换机进行版本升级。
集群技术给网络管理工作带来的好处是毋庸置疑的。
但要使用这项技术，应当注意到，不同厂家对集群有不同的实现方案，一般厂家都是采用专有协议实现集群的。
这就决定了集群技术有其局限性。
不同厂家的交换机可以级联，但不能集群。
即使同一厂家的交换机，也只有指定的型号才能实现集群。
如CISCO 3500XL 系列就只能与1900、2800 、2900XL系列实现集群。
交换机的级联、堆叠、集群这3种技术既有区别又有联系。
级联和堆叠是实现集群的前提，集群是级联和堆叠的目的;级联和堆叠是基于硬件实现的;集群是基于软件实现的;级联和堆叠有时很相似(尤其是级联和虚拟堆叠)，有时则差别很大(级联和真正的堆叠)。
随着局域网和城域网的发展，上述三种技术必将得到越来越广泛的应用。
交换机堆叠配置实验报告一、实验目的本实验旨在通过交换机堆叠配置，实现多台交换机的统一管理与高可用性，提升网络的性能和可靠性。
二、实验环境1. 软件环境：- 操作系统：Windows 10- 网络管理软件：Cisco Network Assistant2. 硬件环境：- 交换机1：Cisco Catalyst 2960X- 交换机2：Cisco Catalyst 2960X- 交换机堆叠模块：Cisco StackWise-160- 两根StackWise-160堆叠电缆三、实验步骤1. 准备工作- 确保所有设备正常供电，并通过Console线缆将电脑与交换机1进行连接。
- 确保网络管理软件Cisco Network Assistant已经安装在电脑上。
2. 建立物理连接- 将两台交换机通过StackWise-160堆叠模块连接。
- 使用两根StackWise-160堆叠电缆分别连接交换机的StackWise 口。
3. 配置交换机堆叠- 打开Cisco Network Assistant，搜索并确认交换机1和交换机2都能正确被识别。
- 在Cisco Network Assistant中选择交换机1，进入"Switch" - "Stack"菜单。
- 选择"Enable Stack"，然后选择"StackWise"作为Stack协议。
- 选择"Create Stack"，然后输入Stack的名称。
- 选择"Add Switch"，在弹出的对话框中选择交换机2，并确认加入Stack。
- 完成Stack的创建后，通过Cisco Network Assistant对Stack进行管理与配置。
4. 验证堆叠配置- 在Cisco Network Assistant中选择Stack，确认两台交换机已成功堆叠。
cisco交换机堆叠配置及删除的方法推荐文章怎么把cisco交换机里的配置删除热度：如何清除cisco交换机配置详细方法热度：如何配置三层交换机的详细方法热度：如何配置交换机vlan的详细方法热度：如何配置交换机的详细方法热度：你还在为不知道cisco交换机堆叠配置及删除的方法而烦恼么?接下来是小编为大家收集的cisco交换机堆叠配置及删除的方法教程，希望能帮到大家。
cisco交换机堆叠配置及删除的方法：以下以两台cisco ws-c2960s-24ts-l交换机堆叠为例测试。
【cisco交换机堆叠设置方法】两台交换机断电关机后，插上堆叠模块，两根堆叠线缆分别交叉连接两个堆叠模块的stack 1口和stack 2口，然后都上电开机，等两台交换机都完全启动完毕后，会自动选举出一台主交换机(master)，另外一台为成员交换机(member)(从交换机)，此时用console配置线连接任意一台交换机登录进去后查看的结果都是一样的，此时两台交换机已经逻辑上合并为一台交换机，只不过原来从交换机的端口变成现在这台堆叠交换机的interface GigabitEthernet2/0/X，其他诸如hostname、密码、端口配置等都跟主交换机未堆叠前配置一样，从交换机所有配置消失了。
此时就可以像配置单台交换机一样对堆叠交换机进行配置。
cisco 2960s交换机堆叠正常工作时，面板指示灯master灯亮着的为主交换机，其他未亮的为从交换机，按mode键到stack灯亮时，交换机端口上灯会亮，闪烁的那个号码即该交换机的编号。
确定好交换机编号后应及时给交换机贴标签做好标示，不然后期极易搞错造成不必要的麻烦。
登录后show switch可以查看堆叠交换机汇总信息(另show switch detail显示堆叠成员明细信息)：switch#show switchSwitch/Stack Mac Address : 68bd.ab72.6700H/W CurrentSwitch# Role Mac Address Priority Version State----------------------------------------------------------*1 Master 68bd.ab72.6700 1 1 Ready2 Member 68bd.ab81.2e80 1 1 ReadyMaster表示主交换机，Member表示成员交换机，Priority表示交换机优先级(与选举master交换机有关)。
交换机堆叠技术原理步骤教程交换机工作于OSI参考模型的第二层，即数据链路层。
交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，可能很多用户不了解堆叠技术，本文将详细介绍交换机堆叠技术，需要的朋友可以参考下具体介绍1、catlyst 1900-------大多采用菊花链，(我认为和级联没有区别)，但是cisco认为是堆叠，：( 菊花链:顾名思义就使把交换机一个一个串接起来(使用交叉线)。
在这种情况下：第一台要和第四台通信，，，必须经过2、3台。
可以想象数据在传输的过程中需要转发多次。
位于不同交换机端口的电脑之间通信速度大打折扣。
还有影响别的电脑的通信。
很容易形成都塞。
switch1----switch2----switch3---switch42、catalyst 2900xl---采用专用电缆(fast Etherchannel)和堆叠模块(castlyst 2916mxl--我从根本处买了一台)大致图：Catalyst 2900XL||Catalyst 2900M- XL------ Catalyst 2900XL| || |------Catalyst 2900 XL||Catalyst 2900 XL这种堆叠端口的速度和单台是差不多的。
3、Catalyst 3500XL/2900XL的堆叠，可以选用2种堆叠方法：菊花链法(提供1G的带宽)或点对点法(提供 2G的带宽)。
a:半双工菊花链switch----switch----switch---switch---switchb:半双工菊花链冗余switch----switch----switch---switch---switch|______________________________________|c:点对点法:可以使用3508g-xl将3500xl与2900xl堆叠。
switch----switch----switch---switch---switch| | | | || | | ...... || _______| | | ........| | ---------------| | || | |....................| |switch .......................... |d:点对点法冗余:可以使用2台3508g-xl将3500xl与2900xl堆叠。
Cisco（思科）交换机堆叠技术配置向导思科3750/2960交换机堆叠技术配置向导***光纤跳线注意事项***光纤线在暗处，可以通过肉眼看的到光，光纤模块，必须是多模对多模，单模对单模，光纤模块GLC-SX-MMD 表示多模 GLC-LH-SMD 表示单模。
如果是两根光纤线，必须有光的对接到交换机光纤模块的无光的那个接口，无光的光纤线对接有光的光纤模块接口，一收一发。
思科StackWise技术：思科StackWise技术可以为统一地利用一组交换机的功能提供一种创新的方法。
单个交换机可以智能化地结合到一起，创建一个单一的交换单元，并具有32Gbps的交换堆叠互联。
同一堆叠中的所有交换机共享配置和路由信息，从而创建一个单一的交换单元。
用户可以在不影响性能的情况下，从一个正在工作的堆叠中添加或者移除交换机。
交换机可以通过特殊的堆叠互联电缆，组织成一个单一的逻辑单元，从而创建一条双向的封闭环路。
这条双向环路可以充当它所连接的所有交换机的交换矩阵。
堆叠互联功能：利用特殊的堆叠互联电缆和堆叠软件，思科StackWise技术最多可以将9台单独的Cisco Catalyst 3750交换机连接到一个统一的逻辑单元中。
堆叠相当于一个单一的交换单元，由一个从成员交换机中选出的主交换机管理。
主交换机可以自动地创建和升级所有的交换信息和可选的路由表。
一个工作中的堆叠可以在不中断服务的情况下，添加新的成员或者移除旧的成员。
在线添加和移除堆叠中的交换机用户可以在不影响堆叠性能的情况下，在一个工作中的堆叠中添加或者移除交换机。
在添加了一个新的交换机以后，主交换机会自动地利用目前正在使用的Cisco IOS软件镜像和堆叠配置对该单元进行设置。
堆叠将会搜集包括交换表在内的各种信息，并在获得新地址之后更新MAC地址。
网络管理员不需要对交换机进行任何配置，就可以直接使用该交换机。
同样，用户也可以在不对剩余交换机产生影响的情况下，从一个工作中的堆叠中移除交换机。
交换机堆叠技术标准
交换机堆叠技术是一种用于提高交换机性能和扩展性的技术，它将多个交换机堆叠在一起，形成一个逻辑上的单一交换机。
这种技术标准通常由厂商或行业组织制定，以确保不同厂商的交换机能够相互兼容和协同工作。
目前，常见的交换机堆叠技术标准包括以下几种：
1. Cisco StackWise：Cisco StackWise是一种专有的交换机堆叠技术，它将多个Cisco 交换机堆叠在一起，形成一个逻辑上的单一交换机。
该技术具有较高的灵活性和可扩展性，可以支持多种不同的交换机型号和配置。
2.华为StackSwitch：华为StackSwitch是一种基于IEEE 802.3ad标准的交换机堆叠技术，它可以将多个华为交换机堆叠在一起，形成一个逻辑上的单一交换机。
该技术具有较高的可靠性和稳定性，可以支持多种不同的应用场景。
3.Juniper SteelStack：Juniper SteelStack是一种专有的交换机堆叠技术，它将多个Juniper交换机堆叠在一起，形成一个逻辑上的单一交换机。
该技术具有较高的灵活性和可扩展性，可以支持多种不同的应用场景。
在选择交换机堆叠技术时，需要考虑以下因素：
1.厂商支持：不同厂商的交换机可能支持不同的堆叠技术标准，因此需要根据实际
情况选择合适的厂商和产品。
2.性能和扩展性：交换机堆叠技术可以提高交换机的性能和扩展性，但也会增加设备的复杂性和成本。
因此需要根据实际需求进行权衡。
3.可靠性和稳定性：交换机是网络的核心设备之一，其可靠性和稳定性非常重要。
因此需要选择经过充分测试和验证的堆叠技术，以确保网络的稳定运行。
堆叠(Stack)
3750堆叠区别于3550，3750是真正的堆叠，Catalyst 3750系列使用StackWise技术，它是一种创新性的堆叠架构，提供了一个32Gbps的堆叠互联，连接多达9台交换机，并将它们整合为一个统一的、逻辑的、针对融合而优化的设备，从而让客户可以更加放心地部署语音、视频和数据应用。
3750做堆叠需要专用堆叠线缆，产品自带0.5米堆叠线缆。
1.基本要求：
ios版本要一致
堆叠模块和堆叠线缆
最大堆叠个数9
2.3750采用的是背板堆叠的方式，机器本身有堆叠口需专门的堆叠线可以达到32G带宽
3.交换机堆叠后，从逻辑上来说，它们属于同一个设备。
这样，如果你想对这几台交换机进行设置，只要连接到任何一台设备上，就可看到堆叠中的其他交换机
4.堆叠的优势：
高密度端口
便于管理
5.堆叠分两种
一种是硬堆叠，也就是用专门的堆叠硬件来实现高速度传输，最高可达到4G的传输速度，硬堆叠的代表是星型堆叠
另一种叫软堆叠，他采用一般的千兆端口来进行连接，也可以看成是千兆端口的级连，通过交换机软件来实现一些堆叠功能，如主交换机管理从交换机，软堆叠的代表是菊花链堆叠
6.例：
3750的堆叠技术，使用专用的堆叠线缆，堆叠后背板成倍增加
配置时显示的是一台交换机，slot号不同
如sw1和sw2堆叠
显示的端口信息
interface GigabitEthernet0/8（SW1）
interface GigabitEthernet1/8（SW2）
区分master和slave？
线插好，开机自动堆叠选举，亮master的就是主
sh switch就可以看到
更加直观的就是看灯
mode打到stack，哪个led亮就是这个交换机的堆叠号
master灯亮的就是
用37的机器堆叠在一起，在命令行下能看到它们是一台机器
7.堆叠步骤：
1：物理连接好堆叠线缆，连接方法为master的stack1连接到slave的stack2上面。
2：开master，不作任何的配置。
等完全启动后。
3：开slave的机器。
4：不作任何的配置。
思科新推出的Cisco Catalyst 3750系列交换机是一款可以堆叠的交换机。
它结合了易用性和冗余性，提升了堆叠式交换机在局域网中的工作效率。
这个新的产品系列采用了最新的思科StackWise技术，不但实现高达32Gbps的堆叠互联，还从物理上到逻辑上使若干独立交换机在堆叠时集成在一起。
本篇文章简单介绍一下该技术。
3750交换机相互之间通过思科专有的堆叠电缆连接起来，可将多达9台交换机堆叠成一台逻辑交换机。
该逻辑交换机中的所有交换机共享相同的配置信息和路由信息。
当向逻辑交换机增加和减少单体交换机时不会影响其性能。
叠加的交换机之间通过两条环路连接起来。
交换机的硬件负责将数据包在双环路上做负载均衡。
环路在这里充当了这个大的逻辑交换机的背板的角色，在双环路都正常工作时，数据包在这台逻辑交换机上的传输率为32Gbps。
当一个数据帧需要传输时，交换机的软件会进行计算看哪条环路更可用，然后数据帧会被送到该环路上。
如果一条堆叠电缆出故障，故障两端的交换机都会侦测到该故障，并将受影响的环路断开，而逻辑交换机仍然可以以单环的状态工作，此时的数据包通过率为16Gbps。
交换机的堆叠采用菊花链方式，连接的方式参考下
当若干台交换机堆叠后，会有一台交换机负责管理功能，称其为主交换机(master switch)，主交换机会向其它交换机自动更新配置文件，路由信息，堆叠信息。
而主交换机采用的是1:N的冗余备份方式，堆叠中的所有交换机在主交换机出问题时都可以成为主交换机并取而代之。
主交换机负责下载CAM转发表到各个交换机，3层交换机的路由信息也由主交换机负责维护与分发。
其它一些QoS特性或访问控制列表的操作也是由主交换机告诉其它交换机如何控制。
当有新的交换机加入或现有的交换机移走，主交换机会送出一个通知，其它交换机会随之更新自己的堆叠信息。
环上的每台交换机都会有一个MAC地址表保存自己本地的MAC地址信息，还会有一个MAC表维护其它交换机的MAC地址信息。
MAC地址表是由主交换机负责更新的。
另外，堆叠交换机处理数据包的方式非常有效，每个数据包有一个24字节的头信息，其中包括包的目的地信息(该信息是在堆叠交换机中使用的，是由主交换机给出的)和QoS指示器。
