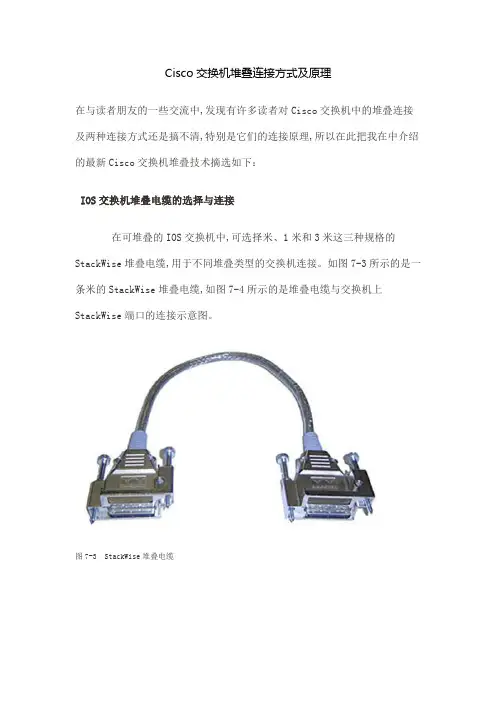

Cisco交换机堆叠连接方式及原理在与读者朋友的一些交流中,发现有许多读者对Cisco交换机中的堆叠连接及两种连接方式还是搞不清,特别是它们的连接原理,所以在此把我在中介绍的最新Cisco交换机堆叠技术摘选如下：IOS交换机堆叠电缆的选择与连接在可堆叠的IOS交换机中,可选择米、1米和3米这三种规格的StackWise堆叠电缆,用于不同堆叠类型的交换机连接。
如图7-3所示的是一条米的StackWise堆叠电缆,如图7-4所示的是堆叠电缆与交换机上StackWise端口的连接示意图。
图7-3 StackWise堆叠电缆图7-4 堆叠电缆与堆叠端口的连接示意图Cisco之所以要准备三种不同长度规格的堆叠电缆,就是为了满足不同堆叠连接方式中不同连接距离的需求。
图7-5是使用米规格StackWise堆叠专用电缆的一种建议连接方式。
在这种连接方式中,电缆连接的是两台交换机的相同序号 STACK 1—STACK 1,STACK 2--STACK2 SATCK接口除了最下面两台的连接外 ,而且每两台连接的交换机中间是间隔了一台交换机的除了第一台和第二台之间,以及最后两台之间 ,但它通过两组连接从一个堆叠端口出发,依自向下连接即可画出两组连接就实现了所有交换机的堆叠连接,并最终形成一个封闭的连接环路,实现连接的冗余性。
在在这种堆叠连接中全部是使用米规格的堆叠电缆的。
图7-6是使用米和3米两种规格StackWise堆叠电缆进行的两种堆叠连接方式。
左右两种连接方式都提供了一个封闭的环形连接,实现连接的冗余性。
左边连接方式的环是这样形成的米电缆连接的都是不同交换机上相同序号的堆叠接口,3米的电缆连接的是上、下级交换机中不同序号的STACK 接口：首先从最上面那台交换机的STACK 2接口用一条米的堆叠电缆连接到第二台交换机上的STACK 2接口,然后从第二台交换机的STACK 1接口用一条米的堆叠电缆连接到第三台交换机上的STACK 1接口,再从第三台交换机的STACK 2接口用一条米的堆叠电缆连接到第四台交换机上的STACK 2接口,依此类推,直到最后一台,用一条3米的堆叠电缆从STACK 2接口连接到最上面第一台交换机的STACK 1接口,实现一个全封闭的连接环,实现连接的冗余性。

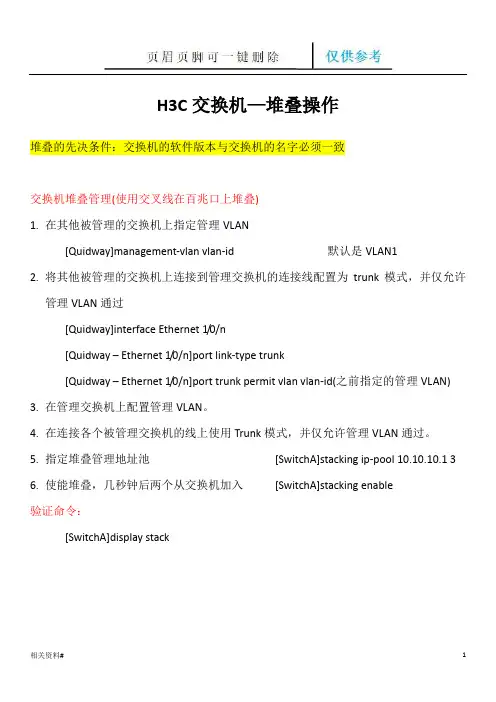

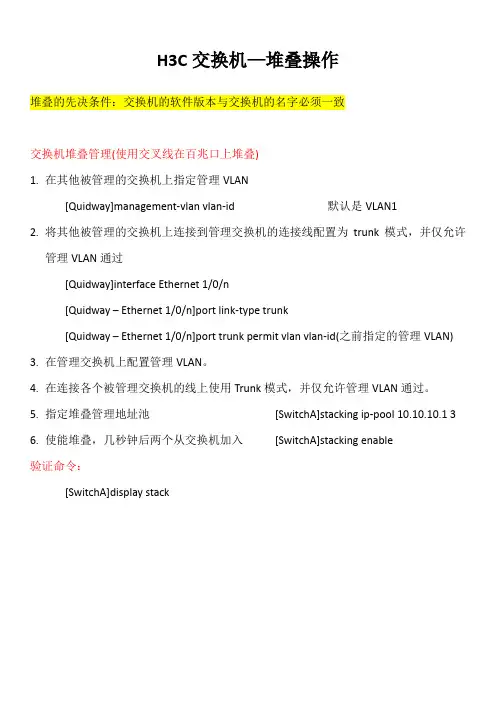

H3C交换机—堆叠操作堆叠的先决条件：交换机的软件版本与交换机的名字必须一致交换机堆叠管理(使用交叉线在百兆口上堆叠)1.在其他被管理的交换机上指定管理VLAN[Quidway]management-vlan vlan-id 默认是VLAN12.将其他被管理的交换机上连接到管理交换机的连接线配置为trunk模式，并仅允许管理VLAN通过[Quidway]interface Ethernet 1/0/n[Quidway – Ethernet 1/0/n]port link-type trunk[Quidway – Ethernet 1/0/n]port trunk permit vlan vlan-id(之前指定的管理VLAN)3.在管理交换机上配置管理VLAN。
4.在连接各个被管理交换机的线上使用Trunk模式，并仅允许管理VLAN通过。
5.指定堆叠管理地址池[SwitchA]stacking ip-pool 10.10.10.1 36.使能堆叠，几秒钟后两个从交换机加入[SwitchA]stacking enable验证命令：[SwitchA]display stackH3C堆叠操作（S3600）由于建立IRF系统时对各设备配置一致性要求较高，在开启Fabric端口功能前，请不要在该端口下进行任何配置，并且不能在全局或其他端口配置某些影响IRF工作的特性，否则将不能开启Fabric端口。
[H3C]fabric-port interface-type interface-number enable 配置交换机的Fabric端口[H3C]ftm fabric-vlan vlan-id（可选）配置交换机用于IRF Fabric的VLAN，默认4093，必须使用系统尚未创建的VLAN作为IRF Fabric使用的VLAN，否则系统会输出错误信息提示配置失败。
建议不配置使用默认VLAN。
[H3C]change unit-id unit-id to {unit-id2 | auto-numbering } 配置交换机的Unit-ID 示例：[H3C]change unit-id 1 to 2[H3C]change unit-id 1 to 3（关键）指定交换机序列号2||3[H3C]fabric save-unit-id（未见该命令）保存Fabric的各Unit的Unit ID信息[H3C]set unit unit-id name unit-name(以此参数区别各个交换机)配置交换机的Unit name 各个参与堆叠的交换机的sysname和软件版本必须一样配置IRF Fabric的Fabric name[H3C]sysname name 必须一致验证命令：[H3C]display irf-fabric [ port | status ] 查看整个Fabric的信息[H3C]display ftm information 查看Fabric的状态信息[H3C]reset ftm statistics 清除FTM的统计信息配置堆叠步骤（使用确定的方式决定交换机的主从关系）1.各个交换机在堆叠之前不要连接起来2.在主交换机上配置a)[H3C]sysname name（各个交换机的名字必须一致）b)[H3C]set unit 1 name Unit1 （为各个交换机起一个Unit name，便于管理识别）3.在从交换机上配置a)[H3C]sysname name（各个交换机的名字必须一致）b)[H3C]set unit 1 name Unit2 （为各个交换机起一个Unit name，便于管理识别）c)[H3C]change unit-id 1 to 2 关键步骤主交换机是unit-id为1，从交换机应该从2开始4.分别在主/从交换机将配置成Fabric端口形成聚合a)[Sysname] fabric-port GigabitEthernet1/1/1 enable 配置Fabric端口b)[Sysname] fabric-port GigabitEthernet1/1/2 enable 配置Fabric端口5.将各个交换机连接起来，注意应该使用交叉方式连接起来6.保存使用save命令。

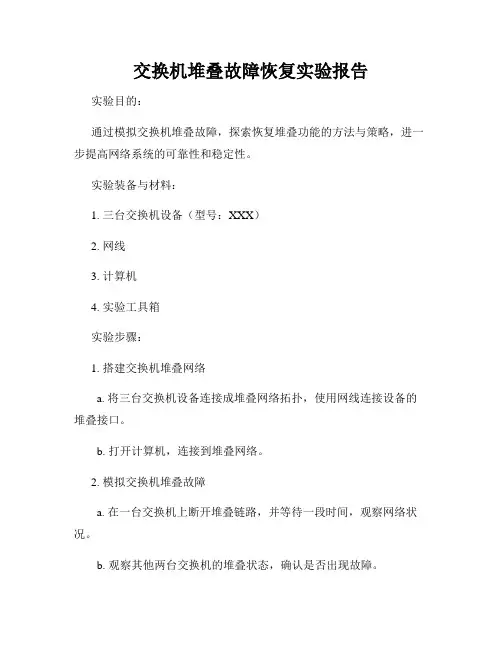

交换机堆叠故障恢复实验报告实验目的：通过模拟交换机堆叠故障，探索恢复堆叠功能的方法与策略，进一步提高网络系统的可靠性和稳定性。
实验装备与材料：1. 三台交换机设备（型号：XXX）2. 网线3. 计算机4. 实验工具箱实验步骤：1. 搭建交换机堆叠网络a. 将三台交换机设备连接成堆叠网络拓扑，使用网线连接设备的堆叠接口。
b. 打开计算机，连接到堆叠网络。
2. 模拟交换机堆叠故障a. 在一台交换机上断开堆叠链路，并等待一段时间，观察网络状况。
b. 观察其他两台交换机的堆叠状态，确认是否出现故障。
3. 故障恢复方法与策略a. 检查故障交换机的物理连接，确认连接是否松脱或受损。
b. 使用实验工具箱中的工具进行故障排查，包括检查堆叠模块、堆叠链路状态等。
c. 如果故障无法修复，考虑替换故障交换机，并重新进行堆叠配置。
d. 如果故障可以修复，重新连接堆叠链路，等待堆叠恢复。
4. 完成故障恢复并验证a. 确认故障交换机已经修复或替换，并重新连接至堆叠链路。
b. 观察堆叠链路状态，确认是否恢复正常。
c. 使用网络工具或计算机进行网络通信测试，验证堆叠功能是否正常。
实验结果：在模拟交换机堆叠故障的实验中，通过对故障交换机的排查与修复，成功恢复了堆叠网络的功能。
观察堆叠链路状态，确认链路恢复正常，并通过网络通信测试验证了堆叠功能的可用性和稳定性。
讨论与总结：交换机堆叠技术可以提高网络的可靠性和可管理性，但在实际应用中，仍可能遇到故障导致堆叠功能失效。
本实验通过模拟堆叠故障，探索了故障恢复的方法与策略，并验证了恢复后的堆叠功能的正常运行。
在实际故障排查中，重要的是能够快速定位故障的具体原因，进行有效的修复措施。
通过实验我们可以总结以下几点经验：1. 首先要检查物理连接，确保堆叠链路连接良好，没有松脱或损坏的情况。
2. 使用适当工具进行故障排查，例如堆叠模块状态的检查，以及相关日志信息的查看等，可以帮助我们快速定位故障点。
H3C交换机—堆叠操作堆叠的先决条件：交换机的软件版本与交换机的名字必须一致交换机堆叠管理(使用交叉线在百兆口上堆叠)1.在其他被管理的交换机上指定管理VLAN[Quidway]management-vlan vlan-id 默认是VLAN12.将其他被管理的交换机上连接到管理交换机的连接线配置为trunk模式，并仅允许管理VLAN通过[Quidway]interface Ethernet 1/0/n[Quidway – Ethernet 1/0/n]port link-type trunk[Quidway – Ethernet 1/0/n]port trunk permit vlan vlan-id(之前指定的管理VLAN)3.在管理交换机上配置管理VLAN。
4.在连接各个被管理交换机的线上使用Trunk模式，并仅允许管理VLAN通过。
5.指定堆叠管理地址池[SwitchA]stacking ip-pool 10.10.10.1 36.使能堆叠，几秒钟后两个从交换机加入[SwitchA]stacking enable验证命令：[SwitchA]display stackH3C堆叠操作（S3600）由于建立IRF系统时对各设备配置一致性要求较高，在开启Fabric端口功能前，请不要在该端口下进行任何配置，并且不能在全局或其他端口配置某些影响IRF工作的特性，否则将不能开启Fabric端口。
[H3C]fabric-port interface-type interface-number enable 配置交换机的Fabric端口[H3C]ftm fabric-vlan vlan-id（可选）配置交换机用于IRF Fabric的VLAN，默认4093，必须使用系统尚未创建的VLAN作为IRF Fabric使用的VLAN，否则系统会输出错误信息提示配置失败。
建议不配置使用默认VLAN。
[H3C]change unit-id unit-id to {unit-id2 | auto-numbering } 配置交换机的Unit-ID 示例：[H3C]change unit-id 1 to 2[H3C]change unit-id 1 to 3（关键）指定交换机序列号2||3[H3C]fabric save-unit-id（未见该命令）保存Fabric的各Unit的Unit ID信息[H3C]set unit unit-id name unit-name(以此参数区别各个交换机)配置交换机的Unit name各个参与堆叠的交换机的sysname和软件版本必须一样配置IRF Fabric的Fabric name[H3C]sysname name 必须一致验证命令：[H3C]display irf-fabric [ port | status ] 查看整个Fabric的信息[H3C]display ftm information 查看Fabric的状态信息[H3C]reset ftm statistics 清除FTM的统计信息配置堆叠步骤（使用确定的方式决定交换机的主从关系）1.各个交换机在堆叠之前不要连接起来2.在主交换机上配置a)[H3C]sysname name（各个交换机的名字必须一致）b)[H3C]set unit 1 name Unit1 （为各个交换机起一个Unit name，便于管理识别）3.在从交换机上配置a)[H3C]sysname name（各个交换机的名字必须一致）b)[H3C]set unit 1 name Unit2 （为各个交换机起一个Unit name，便于管理识别）c)[H3C]change unit-id 1 to 2 关键步骤主交换机是unit-id为1，从交换机应该从2开始4.分别在主/从交换机将配置成Fabric端口形成聚合。

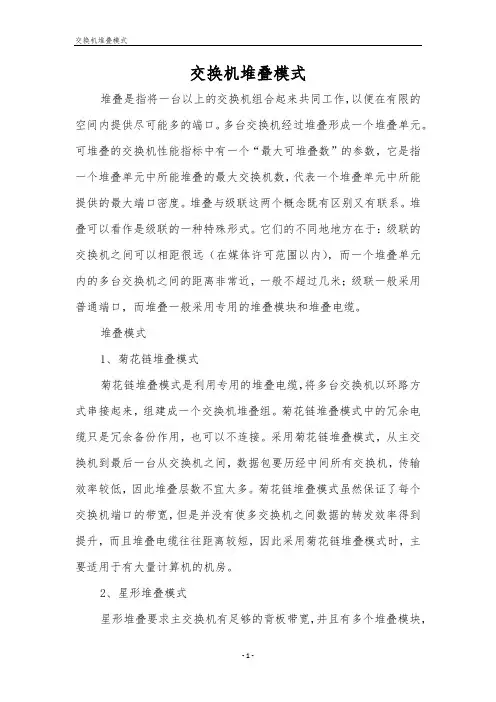

交换机堆叠模式堆叠是指将一台以上的交换机组合起来共同工作，以便在有限的空间内提供尽可能多的端口。
多台交换机经过堆叠形成一个堆叠单元。
可堆叠的交换机性能指标中有一个“最大可堆叠数”的参数，它是指一个堆叠单元中所能堆叠的最大交换机数，代表一个堆叠单元中所能提供的最大端口密度。
堆叠与级联这两个概念既有区别又有联系。
堆叠可以看作是级联的一种特殊形式。
它们的不同地地方在于：级联的交换机之间可以相距很远（在媒体许可范围以内），而一个堆叠单元内的多台交换机之间的距离非常近，一般不超过几米；级联一般采用普通端口，而堆叠一般采用专用的堆叠模块和堆叠电缆。
堆叠模式1、菊花链堆叠模式菊花链堆叠模式是利用专用的堆叠电缆，将多台交换机以环路方式串接起来，组建成一个交换机堆叠组。
菊花链堆叠模式中的冗余电缆只是冗余备份作用，也可以不连接。
采用菊花链堆叠模式，从主交换机到最后一台从交换机之间，数据包要历经中间所有交换机，传输效率较低，因此堆叠层数不宜太多。
菊花链堆叠模式虽然保证了每个交换机端口的带宽，但是并没有使多交换机之间数据的转发效率得到提升，而且堆叠电缆往往距离较短，因此采用菊花链堆叠模式时，主要适用于有大量计算机的机房。
2、星形堆叠模式星形堆叠要求主交换机有足够的背板带宽，并且有多个堆叠模块，然后使用高速堆叠电缆将交换机的内部总线连接成为一条高速链路。
星形堆叠的优点是传输速度要远远超过交换机的级联模式，而且可以显著地提高堆叠交换机之间数据的转发速率。
一个堆叠的若干台交换机可以视为一台交换机进行管理，只需赋予1个IP地址，即可通过该IP地址对所有的交换机进行管理，从而大大减少了管理的难度。
原理1、堆叠的建立两台交换机启动时，通过相互竞争，其中一台成为堆叠主机，另一台成为堆叠备机。
竞争的规则如下：第一，系统的运转状态：已启动并正常运转的交换机优先级高于正在启动的交换机，前者成为CSS主机。
第二，堆叠的优先级：如果运转状态相同，则优先级高的交换机成为CSS主机。
交换机层叠和堆叠实验报告一、实验目的1.了解交换机层叠和堆叠的原理和应用。
2.对比交换机层叠和堆叠的优缺点。
3.搭建实验环境，验证交换机层叠和堆叠的性能。
二、实验原理1.交换机层叠2.交换机堆叠交换机堆叠是将多台交换机通过特定的物理链路连接在一起，并通过集中式的管理模块将它们视为一个统一的设备。
堆叠交换机具有共享转发表和可靠性特性，可以提供更高的性能和可靠性。
三、实验步骤1.搭建实验环境：通过连接多台交换机的物理链路，形成层叠或堆叠拓扑结构。
2.配置交换机：根据实验需求，配置交换机的端口和VLAN信息。
3.测试网络性能：通过发送大量数据包进行测试，比较层叠和堆叠结构下的网络性能。
四、实验结果和分析1.交换机层叠通过层叠结构连接的交换机具有冗余备份的能力，在一些交换机失效时可以快速切换到备用交换机。
但当层叠链路发生故障时，整个系统的可用性会降低。
2.交换机堆叠通过堆叠结构连接的交换机具有共享转发表的特点，可以提供更高的性能和可靠性。
由于堆叠交换机被视为一个整体，管理和维护也更加方便。
但一旦堆叠链路发生故障，整个系统将无法正常工作。
通过测试网络性能，我们可以对比层叠和堆叠结构下的性能表现。
在正常工作状态下，两者的性能差异不大。
但当出现故障或链路拥塞时，堆叠结构下的恢复速度更快，性能更稳定。
五、实验总结交换机层叠和堆叠是提高网络性能和可靠性的重要手段。
通过搭建实验环境，我们对它们的原理和应用有了更深入的了解。
通过对比，我们发现交换机堆叠更适用于对性能要求较高的场景，而交换机层叠则更适用于对可靠性要求较高的场景。
在实验过程中，我们还需要注意层叠和堆叠链路的可靠性，以及管理和维护的便利性。
同时，为了更好地提高网络的性能和可靠性，我们还可以考虑其他拓扑结构和技术手段的应用，如网络聚合和冗余路由等。
实验的结果和结论有助于我们更好地理解和应用交换机层叠和堆叠技术，提高网络的运行效果和用户体验。
同时，也为我们深入研究和探索网络拓扑结构和技术手段提供了一个良好的实验基础。
交换机级联与堆叠技术随着网络规模的不断扩大和复杂性的增加，企业和组织对于网络交换机的需求也越来越高。
为了满足这一需求，交换机级联和堆叠技术应运而生。
本文将介绍交换机级联和堆叠技术的原理、特点和应用。
一、交换机级联技术1. 原理交换机级联技术是通过将多个交换机连接在一起形成一个逻辑上的大型交换机，扩展网络规模和端口数量。
它利用交换机的多个端口之间的链路进行数据转发，将数据从源端口发送到目标端口。
2. 特点交换机级联技术具有以下特点：（1）扩展性强：通过级联多个交换机，可以扩展网络的规模和容量。
（2）灵活性高：可以根据需求灵活地增加或减少级联的交换机数量。
（3）降低成本：相比于购买一台大型交换机，级联多台小型交换机的成本更低。
（4）容错性好：级联多台交换机可以提高网络的冗余性和可靠性，一台交换机故障时不会影响整个网络的正常运行。
3. 应用交换机级联技术广泛应用于大型企业、数据中心和校园网络等环境中。
通过级联多个交换机，可以实现大规模网络的构建和管理，满足高带宽、低延迟的数据传输需求。
二、交换机堆叠技术1. 原理交换机堆叠技术是将多个交换机通过堆叠模块或堆叠线缆连接在一起，形成一个逻辑上的大型交换机。
在堆叠后的交换机中，所有的交换机被视为一个整体，由主交换机负责管理和控制。
2. 特点交换机堆叠技术具有以下特点：（1）一体化管理：堆叠后的交换机可以被视为一个整体进行管理，简化了网络管理和配置。
（2）高可用性：主交换机故障时，备用交换机可以自动接管，实现无缝切换，提高网络的可用性。
（3）灵活的端口扩展：堆叠后的交换机可以通过插拔模块或线缆来扩展端口数量，满足不同规模网络的需求。
（4）高性能：堆叠后的交换机可以实现内部端口的全双工通信，提供更高的带宽和更低的延迟。
3. 应用交换机堆叠技术被广泛应用于企业和组织的核心交换机部署。
通过堆叠多个交换机，可以实现高可用性、高性能的核心交换机架构，提供稳定可靠的网络服务。

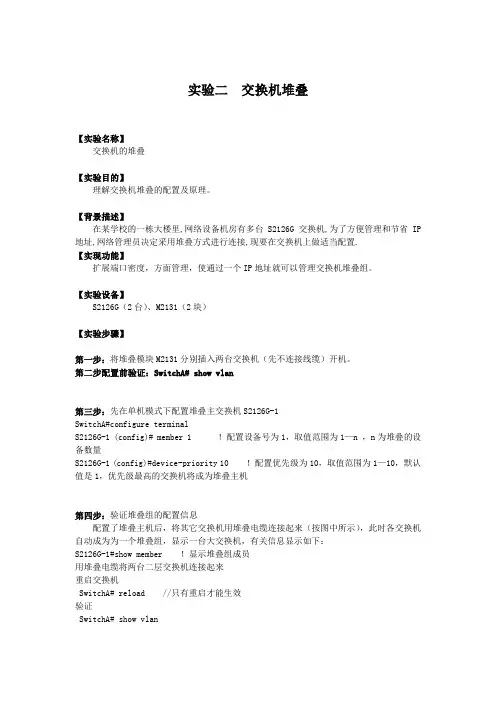

实验二交换机堆叠【实验名称】交换机的堆叠【实验目的】理解交换机堆叠的配置及原理。
【背景描述】在某学校的一栋大楼里,网络设备机房有多台S2126G交换机,为了方便管理和节省IP 地址,网络管理员决定采用堆叠方式进行连接,现要在交换机上做适当配置.【实现功能】扩展端口密度，方面管理，使通过一个IP地址就可以管理交换机堆叠组。
【实验设备】S2126G（2台）、M2131（2块）【实验步骤】第一步：将堆叠模块M2131分别插入两台交换机（先不连接线缆）开机。
第二步配置前验证：SwitchA# show vlan第三步：先在单机模式下配置堆叠主交换机S2126G-1SwitchA#configure terminalS2126G-1 (config)# member 1 ！配置设备号为1，取值范围为1—n ，n为堆叠的设备数量S2126G-1 (config)#device-priority 10 ！配置优先级为10，取值范围为1—10，默认值是1，优先级最高的交换机将成为堆叠主机第四步：验证堆叠组的配置信息配置了堆叠主机后，将其它交换机用堆叠电缆连接起来（按图中所示），此时各交换机自动成为为一个堆叠组，显示一台大交换机，有关信息显示如下：S2126G-1#show member ！显示堆叠组成员用堆叠电缆将两台二层交换机连接起来重启交换机SwitchA# reload //只有重启才能生效验证SwitchA# show vlan第五步：配置堆叠组里的成员交换机（可选）S2126G-1(config)#member 2 ！进入成员交换机2S2126G-1@2(config)#device-priority 5 ！设置成员2的优先级为5S2126G-1@2(config)#interface fastEthernet 0/1S2126G-1@2(config-if)#switchport access vlan 100 ！分配成员2的接口给Vlan 10验证测试：验证成员交换机的配置S2126G-1#show member【注意事项】●目前最多支持8台交换机堆叠；●S2126G与S2150G可以混合堆叠，但二、三层交换机或全三层交换机不能混合堆叠；●S2126G/S2150G系列交换机具有自动堆叠的功能，当用户将多台设备通过堆叠模块和堆叠线连接起来后启动交换机，交换机会自动切换到堆叠管理模式；●如果具有最高优先级的交换机不只1台，则MAC地址最小的交换机将成为堆叠主机；●如果交换机做堆叠后不能登录，提示符显示为DB> ，且不能对交换机进行操作，则须拔掉堆叠线缆，然后重启交换机。

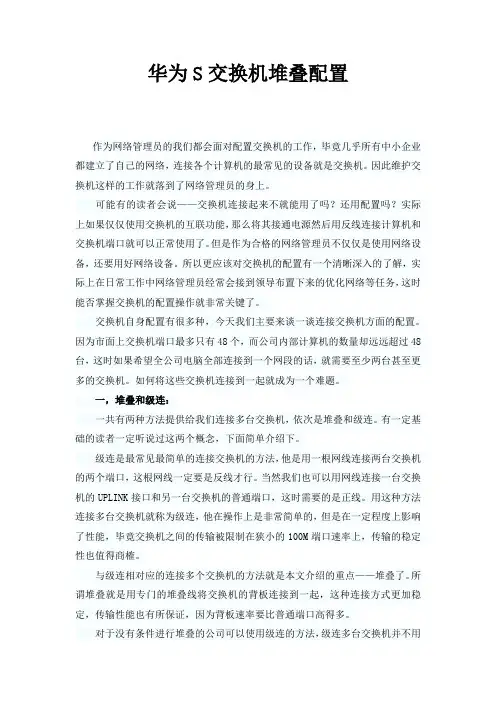

华为S交换机堆叠配置作为网络管理员的我们都会面对配置交换机的工作，毕竟几乎所有中小企业都建立了自己的网络，连接各个计算机的最常见的设备就是交换机。
因此维护交换机这样的工作就落到了网络管理员的身上。
可能有的读者会说——交换机连接起来不就能用了吗？还用配置吗？实际上如果仅仅使用交换机的互联功能，那么将其接通电源然后用反线连接计算机和交换机端口就可以正常使用了。
但是作为合格的网络管理员不仅仅是使用网络设备，还要用好网络设备。
所以更应该对交换机的配置有一个清晰深入的了解，实际上在日常工作中网络管理员经常会接到领导布置下来的优化网络等任务，这时能否掌握交换机的配置操作就非常关键了。
交换机自身配置有很多种，今天我们主要来谈一谈连接交换机方面的配置。
因为市面上交换机端口最多只有48个，而公司内部计算机的数量却远远超过48台，这时如果希望全公司电脑全部连接到一个网段的话，就需要至少两台甚至更多的交换机。
如何将这些交换机连接到一起就成为一个难题。
一，堆叠和级连：一共有两种方法提供给我们连接多台交换机，依次是堆叠和级连。
有一定基础的读者一定听说过这两个概念，下面简单介绍下。
级连是最常见最简单的连接交换机的方法，他是用一根网线连接两台交换机的两个端口，这根网线一定要是反线才行。
当然我们也可以用网线连接一台交换机的UPLINK接口和另一台交换机的普通端口，这时需要的是正线。
用这种方法连接多台交换机就称为级连，他在操作上是非常简单的，但是在一定程度上影响了性能，毕竟交换机之间的传输被限制在狭小的100M端口速率上，传输的稳定性也值得商榷。
与级连相对应的连接多个交换机的方法就是本文介绍的重点——堆叠了。
所谓堆叠就是用专门的堆叠线将交换机的背板连接到一起，这种连接方式更加稳定，传输性能也有所保证，因为背板速率要比普通端口高得多。
对于没有条件进行堆叠的公司可以使用级连的方法，级连多台交换机并不用任何配置，连接上即可。
而堆叠则不同，我们需要进行相应的参数配置。

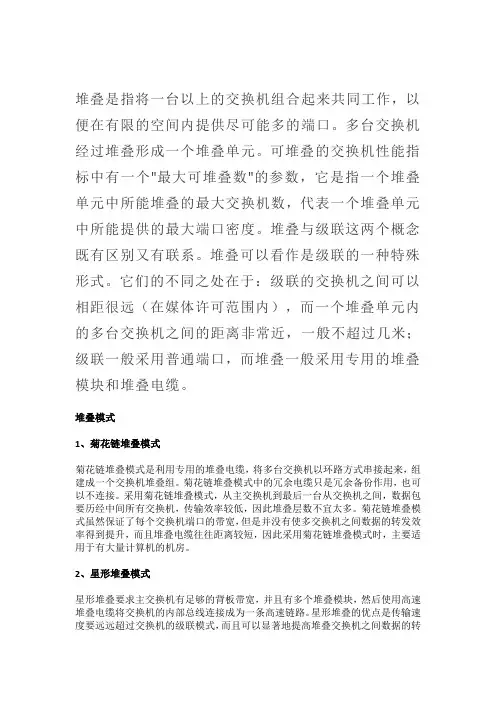

堆叠是指将一台以上的交换机组合起来共同工作，以便在有限的空间内提供尽可能多的端口。
多台交换机经过堆叠形成一个堆叠单元。
可堆叠的交换机性能指标中有一个"最大可堆叠数"的参数，它是指一个堆叠单元中所能堆叠的最大交换机数，代表一个堆叠单元中所能提供的最大端口密度。
堆叠与级联这两个概念既有区别又有联系。
堆叠可以看作是级联的一种特殊形式。
它们的不同之处在于：级联的交换机之间可以相距很远（在媒体许可范围内），而一个堆叠单元内的多台交换机之间的距离非常近，一般不超过几米；级联一般采用普通端口，而堆叠一般采用专用的堆叠模块和堆叠电缆。
堆叠模式1、菊花链堆叠模式菊花链堆叠模式是利用专用的堆叠电缆，将多台交换机以环路方式串接起来，组建成一个交换机堆叠组。
菊花链堆叠模式中的冗余电缆只是冗余备份作用，也可以不连接。
采用菊花链堆叠模式，从主交换机到最后一台从交换机之间，数据包要历经中间所有交换机，传输效率较低，因此堆叠层数不宜太多。
菊花链堆叠模式虽然保证了每个交换机端口的带宽，但是并没有使多交换机之间数据的转发效率得到提升，而且堆叠电缆往往距离较短，因此采用菊花链堆叠模式时，主要适用于有大量计算机的机房。
2、星形堆叠模式星形堆叠要求主交换机有足够的背板带宽，并且有多个堆叠模块，然后使用高速堆叠电缆将交换机的内部总线连接成为一条高速链路。
星形堆叠的优点是传输速度要远远超过交换机的级联模式，而且可以显著地提高堆叠交换机之间数据的转发速率。
一个堆叠的若干台交换机可以视为一台交换机进行管理，只需赋予1个IP地址，即可通过该IP地址对所有的交换机进行管理，从而大大减少了管理的难度。
原理1、堆叠的建立两台交换机启动时，通过相互竞争，其中一台成为堆叠主机，另一台成为堆叠备机。
竞争的规则如下：第一，系统的运行状态：已启动并正常运行的交换机优先级高于正在启动的交换机，前者成为CSS主机。
第二，堆叠的优先级：如果运行状态相同，则优先级高的交换机成为CSS主机。
交换机堆叠配置实验报告一、实验目的本实验旨在通过交换机堆叠配置，实现多台交换机的统一管理与高可用性，提升网络的性能和可靠性。
二、实验环境1. 软件环境：- 操作系统：Windows 10- 网络管理软件：Cisco Network Assistant2. 硬件环境：- 交换机1：Cisco Catalyst 2960X- 交换机2：Cisco Catalyst 2960X- 交换机堆叠模块：Cisco StackWise-160- 两根StackWise-160堆叠电缆三、实验步骤1. 准备工作- 确保所有设备正常供电，并通过Console线缆将电脑与交换机1进行连接。
- 确保网络管理软件Cisco Network Assistant已经安装在电脑上。
2. 建立物理连接- 将两台交换机通过StackWise-160堆叠模块连接。
- 使用两根StackWise-160堆叠电缆分别连接交换机的StackWise 口。
3. 配置交换机堆叠- 打开Cisco Network Assistant，搜索并确认交换机1和交换机2都能正确被识别。
- 在Cisco Network Assistant中选择交换机1，进入"Switch" - "Stack"菜单。
- 选择"Enable Stack"，然后选择"StackWise"作为Stack协议。
- 选择"Create Stack"，然后输入Stack的名称。
- 选择"Add Switch"，在弹出的对话框中选择交换机2，并确认加入Stack。
- 完成Stack的创建后，通过Cisco Network Assistant对Stack进行管理与配置。
4. 验证堆叠配置- 在Cisco Network Assistant中选择Stack，确认两台交换机已成功堆叠。
交换机堆叠模式交换机堆叠模式是一种网络管理技术，它可以将多个交换机连接在一起，形成一个单一的逻辑单元。
这有助于提供更高的可用性和增强网络性能，同时降低网络维护成本。
在这篇文档中，我们将深入探讨交换机堆叠模式，包括它的定义，类型，优点和应用场景。
1. 定义交换机堆叠模式是一种将多个交换机连接在一起形成一个单一的逻辑单元的技术。
它通过使用专用的连接线、技术和协议，将多个交换机连接在一起并共享一个唯一的管理IP地址和单一的配置文件。
所有连接到堆叠中的交换机被视为单个逻辑实体，但每个交换机仍然有其自己的MAC地址和配置。
2. 类型交换机堆叠可以分为两种类型：物理堆叠和逻辑堆叠。
物理堆叠使用专用的堆叠电缆连接多个交换机，形成一个单一的逻辑单元。
物理堆叠通常具有更高的可靠性和更低的延迟，因为它使用专门的设备进行连接。
逻辑堆叠使用现有的网络连接，如协议，来连接多个交换机。
逻辑堆叠通常比物理堆叠更便宜，并且可以使用现有的物理基础设施进行扩展。
3. 优点交换机堆叠具有以下优点：3.1 高可用性交换机堆叠通过将多个交换机连接在一起，可以增强网络的可用性。
如果一个交换机故障，其他交换机可以自动接替它的工作，从而避免网络中断。
3.2 增强性能堆叠技术可使多个交换机工作在同一个逻辑单元中，因此可以增强网络性能和可扩展性。
堆叠技术还可平衡网络负载，并提供更多的带宽。
3.3 简化管理堆叠技术可以将多个交换机连接在一起，形成一个单一的逻辑单元。
这样可以简化网络管理，降低管理成本。
管理员可以为整个堆叠创建一个唯一的配置文件，并将其应用于所有交换机。
这有助于降低管理员面对的复杂性。
4. 应用场景交换机堆叠技术适用于以下应用场景：4.1 数据中心在数据中心中，网络延迟和可用性是非常重要的。
因此，堆叠技术可以帮助提高数据中心的网络性能和可用性。
4.2 企业网络在企业网络中，网络中断和资源浪费是非常重要的问题。
堆叠技术可以帮助企业减少网络中断和资源浪费，并提高网络性能和可用性。

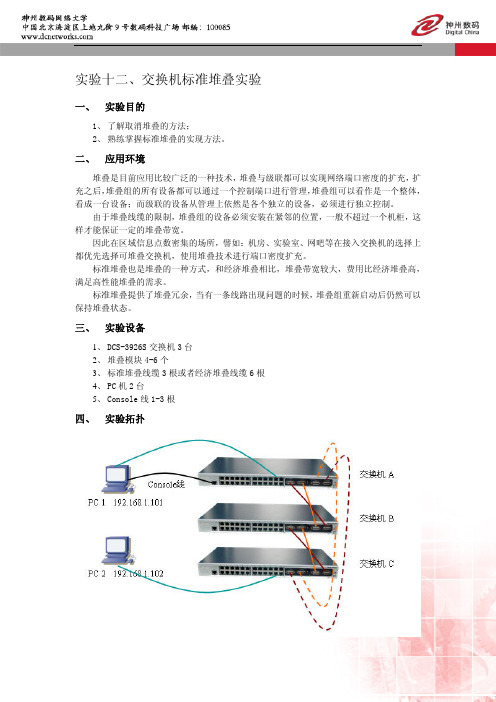

实验十二、交换机标准堆叠实验一、 实验目的1、了解取消堆叠的方法；2、熟练掌握标准堆叠的实现方法。
二、 应用环境堆叠是目前应用比较广泛的一种技术，堆叠与级联都可以实现网络端口密度的扩充，扩充之后，堆叠组的所有设备都可以通过一个控制端口进行管理，堆叠组可以看作是一个整体，看成一台设备；而级联的设备从管理上依然是各个独立的设备，必须进行独立控制。
由于堆叠线缆的限制，堆叠组的设备必须安装在紧邻的位置，一般不超过一个机柜，这样才能保证一定的堆叠带宽。
因此在区域信息点数密集的场所，譬如：机房、实验室、网吧等在接入交换机的选择上都优先选择可堆叠交换机，使用堆叠技术进行端口密度扩充。
标准堆叠也是堆叠的一种方式，和经济堆叠相比，堆叠带宽较大，费用比经济堆叠高，满足高性能堆叠的需求。
标准堆叠提供了堆叠冗余，当有一条线路出现问题的时候，堆叠组重新启动后仍然可以保持堆叠状态。
三、 实验设备1、DCS-3926S交换机3台2、堆叠模块4-6个3、标准堆叠线缆3根或者经济堆叠线缆6根4、PC机2台5、Console线1-3根四、 实验拓扑和经济堆叠不同，标准堆叠中间的交换机必须使用两个堆叠模块，第一台交换机和最后一台交换机可以只安装一个堆叠模块。
那么此时堆叠组不提供冗余。
如果也安装两个，那么就成为图中虚线的部分，这两条虚线代表标准堆叠组的冗余部分。
五、 实验要求1、按照拓扑图连接网络；2、交换机A的管理IP为192.168.1.11/24，标示符为DCS-3926S-A；3、交换机B的管理IP为192.168.1.22/24，标示符为DCS-3926S-B；4、交换机C的管理IP为192.168.1.33/24，标示符为DCS-3926S-C；5、PC1网卡的IP地址为192.168.1.101/24；6、PC2网卡的IP地址为192.168.1.102/24；7、堆叠成功后，处在不同交换机的两台PC之间可以ping通。
交换机堆叠方案1. 引言随着企业和组织的网络规模不断扩大，交换机的数量和复杂性也逐渐增加。
为了更好地管理和控制网络，交换机堆叠方案应运而生。
本文将介绍交换机堆叠的概念、优势和一些常见的堆叠方案。
2. 交换机堆叠的概念交换机堆叠是指将多台交换机连接在一起，形成一个逻辑的单一设备。
通过堆叠，这些交换机可以共享一个管理和控制平面，从而简化网络管理和提高性能。
堆叠可以扩展端口数、提供冗余和增强网络的可靠性。
3. 交换机堆叠的优势交换机堆叠具有以下几个优势： - 单一管理界面：通过堆叠，多台交换机可以被视为一个逻辑设备，管理员可以通过一个统一的管理界面来管理和配置这些交换机，减少了管理的复杂性。
- 共享资源：交换机堆叠后，交换机之间可以共享资源，如端口、带宽和处理能力。
这样可以更好地利用资源，提高网络的性能。
- 冗余和可靠性：堆叠方案可以提供冗余，即当某个交换机出现故障时，其他交换机可以自动接管工作，确保网络的可靠性和连通性。
- 可扩展性：通过堆叠，可以轻松地扩展交换机的端口数，满足不断增长的网络需求。
4. 堆叠方案以下是一些常见的交换机堆叠方案：4.1. 简单堆叠方案简单堆叠是最基本和常见的堆叠方案。
在简单堆叠中，多台交换机通过特定的堆叠模块连接在一起，形成一个逻辑设备。
其中一台交换机被指定为主交换机，负责管理和控制整个堆叠。
其他交换机则作为成员交换机，执行主交换机的指示。
简单堆叠可以提供基本的冗余和可管理性，适用于小型企业网络。
4.2. 高可用堆叠方案高可用堆叠方案通过增加冗余，提高了网络的可靠性和冗余。
在高可用堆叠中，多台交换机通过冗余连接相互连接在一起，形成一个冗余的堆叠。
主交换机和备份交换机之间通过冗余链路进行通信，当主交换机故障时，备份交换机会立即接管工作，确保网络的连通性。
高可用堆叠适合对网络可靠性要求较高的环境。
4.3. 分布式堆叠方案分布式堆叠方案采用了分布式的架构，将交换机的控制平面和数据平面分离。
交换机堆叠和热备随着网络规模的不断扩大和业务需求的增加，企业对网络设备的稳定性和可靠性提出了更高的要求。
交换机作为网络架构的核心设备，承担着数据交换和转发的重要任务。
为了提高网络的可靠性和可用性，交换机堆叠和热备技术应运而生。
一、交换机堆叠技术交换机堆叠技术是指将多台交换机通过堆叠线缆连接在一起，形成一个逻辑上的整体，实现多台交换机的集中管理和控制。
通过交换机堆叠，可以增加交换机的端口数量、带宽和处理能力，提高网络的性能和扩展性。
1. 实现原理交换机堆叠技术的实现原理是通过堆叠线缆将多台交换机连接在一起，形成一个堆叠单元，由其中一台交换机作为主控交换机，负责管理和控制整个堆叠单元。
其他交换机作为成员交换机，通过主控交换机进行配置和管理。
2. 优势交换机堆叠技术的优势主要体现在以下几个方面：（1）提高网络性能：交换机堆叠可以增加交换机的带宽和处理能力，提高网络的性能和吞吐量。
（2）简化管理：通过主控交换机进行集中管理和控制，简化了网络设备的配置和维护工作，减少了管理人员的工作量。
（3）提高可靠性：交换机堆叠可以实现冗余备份，当其中一台交换机出现故障时，其他交换机可以自动接管其工作，保证网络的可靠性和可用性。
二、交换机热备技术交换机热备技术是指通过配置冗余设备，当主设备发生故障时，冗余设备可以自动接管其工作，确保网络的连续性和稳定性。
交换机热备技术可以分为主备模式和共享模式两种。
1. 主备模式主备模式是指通过配置一台主设备和一台备设备，在主设备发生故障时，备设备可以自动接管其工作。
主备模式需要使用VRRP （Virtual Router Redundancy Protocol）协议进行设备间的状态同步和故障切换。
2. 共享模式共享模式是指通过配置多台设备共享同一个IP地址，当其中一台设备发生故障时，其他设备可以接管该IP地址的工作。
共享模式需要使用HSRP（Hot Standby Router Protocol）或GLBP（GatewayLoad Balancing Protocol）协议进行设备间的状态同步和故障切换。

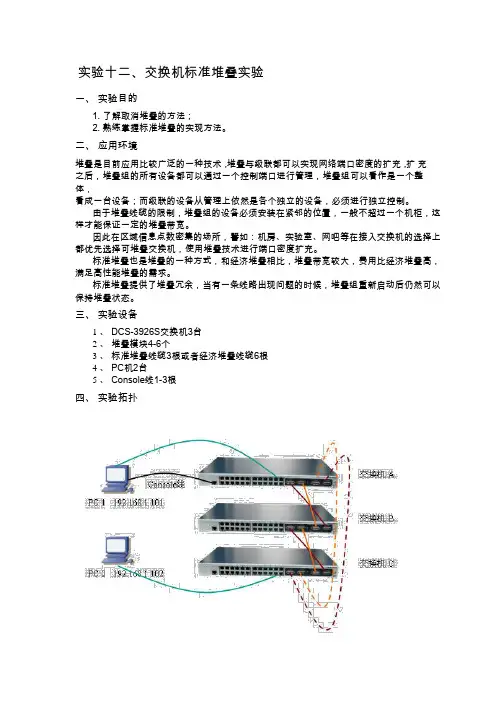

实验十二、交换机标准堆叠实验一、 实验目的1、了解取消堆叠的方法；2、熟练掌握标准堆叠的实现方法。
二、 应用环境堆叠是目前应用比较广泛的一种技术，堆叠与级联都可以实现网络端口密度的扩充，扩充之后，堆叠组的所有设备都可以通过一个控制端口进行管理，堆叠组可以看作是一个整体，看成一台设备；而级联的设备从管理上依然是各个独立的设备，必须进行独立控制。
由于堆叠线缆的限制，堆叠组的设备必须安装在紧邻的位置，一般不超过一个机柜，这样才能保证一定的堆叠带宽。
因此在区域信息点数密集的场所，譬如：机房、实验室、网吧等在接入交换机的选择上都优先选择可堆叠交换机，使用堆叠技术进行端口密度扩充。
标准堆叠也是堆叠的一种方式，和经济堆叠相比，堆叠带宽较大，费用比经济堆叠高，满足高性能堆叠的需求。
标准堆叠提供了堆叠冗余，当有一条线路出现问题的时候，堆叠组重新启动后仍然可以保持堆叠状态。
三、 实验设备1、DCS-3926S交换机3台2、堆叠模块4-6个3、标准堆叠线缆3根或者经济堆叠线缆6根4、PC机2台5、Console线1-3根四、 实验拓扑和经济堆叠不同，标准堆叠中间的交换机必须使用两个堆叠模块，第一台交换机和最后一台交换机可以只安装一个堆叠模块。
那么此时堆叠组不提供冗余。
如果也安装两个，那么就成为图中虚线的部分，这两条虚线代表标准堆叠组的冗余部分。
五、 实验要求1、按照拓扑图连接网络；2、交换机A的管理IP为192.168.1.11/24，标示符为DCS-3926S-A；3、交换机B的管理IP为192.168.1.22/24，标示符为DCS-3926S-B；4、交换机C的管理IP为192.168.1.33/24，标示符为DCS-3926S-C；5、PC1网卡的IP地址为192.168.1.101/24；6、PC2网卡的IP地址为192.168.1.102/24；7、堆叠成功后，处在不同交换机的两台PC之间可以ping通。
六、 实验步骤第一步：交换机全部恢复出厂设置，取消原来配置的堆叠信息。
在MASTER交换机中取消堆叠配置DCS-3926S-A(Config)#stacking disablePlease reload to take effectDCS-3926S-A(Config)#exitDCS-3926S-A#reload按照拓扑图正确连线后，虚线也连接，三台交换机的M1、M2灯应该是橙色常亮，link 和act灯不亮，Power灯和D./M./S.灯绿色常亮。
第一次ping命令验证：1、PC1 ping 192.168.1.11 ，通。
2、PC2 ping 192.168.1.33 ，通。
3、PC1 ping PC2 ，不通。
第二步：配置交换机标准堆叠。
交换机A：DCS-3926S-A#configDCS-3926S-A(Config)#stacking enable duplex interface ethernet0/1/1interface ethernet 0/2/1All running configuration except those on stacking interface will be saved...Please reload to take effectDCS-3926S-A(Config)#stacking priority 80 ！设置该交换机的优先级，缺省是50 Please reload to take effect验证配置DCS-3926S-A#show stackingStand alone modeRunning:Mode: stacking disabledFlash config:Priority: 50Port: Ethernet0/1/1 Ethernet0/2/1DCS-3926S-A#交换机B和交换机C的配置：switch(Config)#stacking enable duplex interface ethernet 0/1/1 interface ethernet 0/2/1All running configuration except those on stacking interface will be saved...Please reload to take effectswitch(Config)#验证配置switch#show stackingStand alone modeRunning:Mode: stacking disabledFlash config:Mode: duplexPriority: 50Port: Ethernet0/1/1 Ethernet0/2/1第三步：重新启动交换机A、B、C。
每台交换机都会自动再启动一次，互相发送堆叠信息，建立堆叠组。
分别察看各个交换机的标示符和管理IP。
交换机A：DCS-3926S-A#show stacking ！标示符没有改变Running:Mode: duplex ！标准堆叠Priority: 80 ！优先级80Flash config:Mode: duplexPriority: 80Port: Ethernet0/1/1 Ethernet0/2/1DDP state : HB STATE, stack unit : 0Advertise: send 1, rcvd 2. Advertise ACK: send 0, rcvd 2Heart Beat: send 13, rcvd 0. Heart Beat ACK: send 0, rcvd 13Total number of switchs in stack : 3My switch ID : 0 (master is 0)……交换机B、C的显示类似：Slave1#show stacking ！标示符已经改变Running:Mode: duplexFlash config:Mode: duplexPriority: 50Port: Ethernet0/1/1 Ethernet0/2/1DDP state : HB STATE, stack unit : 0Advertise: send 1, rcvd 2. Advertise ACK: send 2, rcvd 0Heart Beat: send 0, rcvd 12. Heart Beat ACK: send 12, rcvd 0Total number of switchs in stack : 3My switch ID : 1 (master is 0)……（省略下面显示）第四步：实验验证。
在堆叠组稳定之后，观察堆叠灯的状态，堆叠灯（D./M./S.）一直点亮的交换机就是MASTER，其他均为SLAVE。
第二次ping命令验证：1、PC1 ping 192.168.1.11 ，通。
2、PC2 ping 192.168.1.11 ，通。
3、PC1 ping PC2 ，通。
！本实验成功，堆叠组已经建立4、PC1 ping 192.168.1.33，不通。
5、PC2 ping 192.168.1.33，不通。
请大家思考为什么4、5不通。
第五步：验证冗余。
1、在PC1上使用ping 192.168.1.101 –t 命令2、将其中一根堆叠线拔掉，观察ping窗口和超级终端窗口现象3、堆叠组出现重新启动的现象，ping窗口会出现十多条“request time out”或“hardwareerror”或“destination host unreachable”信息之后，又重新显示ping通的提示。
4、表明虽然有一根堆叠线出现故障，堆叠组在重新启动后会重新生成堆叠，提供了冗余。
5、再把拔掉的堆叠线插回原处，观察现象。
七、 注意事项和排错1、切忌带电插拔堆叠模块。
一定要先给交换机断电，然后再插拔堆叠模块。
2、在堆叠组稳定之后,在MASTER交换机上作set default命令取消不了堆叠，该命令的含义是对整个堆叠组作初始化。
3、堆叠组出现变化就会全部重新启动，属于正常现象。
4、堆叠交换机采用集中管理的方式，所有配置参数必须通过MASTER进行分发，所有协议状态机都在MASTER上计算和维护。
SLAVE交换机接收到协议报文后，通过RDP 协议转发至MASTER交换机处理，MASTER交换机把计算结果分发至相关SLAVE交换机。
5、MASTER交换机把所有SLAVE交换机的物理端口均映射至MASTER的系统。
堆叠交换机的端口位置信息分为三段（如Ethernet1/0/5），第一段表示端口所在交换机的SWITCH ID，第二段表示端口所在插槽的位置，第三段表示端口所在的物理位置。
如端口Ethernet1/0/5表示，此端口为SLAVE 1的第一个端口插槽上的第五个端口在MASTER上的映射端口。
八、 配置序列略九、 共同思考如果按照标准堆叠的拓扑图连接硬件，而按照经济堆叠的方式配置交换机，会出现什么现象？十、 课后练习画出两台交换机堆叠的拓扑图，并对两台交换机进行堆叠操作。
十一、 相关配置命令详解debug stacking命令：debug stacking {rpc|ddp|rdp|mdp}no debug stacking {rpc|ddp|rdp|mdp}功能：打开堆叠的调试信息；本命令的no操作为关闭堆叠的调试信息。
参数：rpc为MASTE通过RPC（Remote Process Call）调用管理SLA VE交换机的运行状态；ddp为MASTER通过DDP（Duplex Discovery Protocol）监测Duplex堆叠组的拓扑状态；rdp为MASTER交换机和SLA VE交换机之间通过RDP（Reliable Datagram Protocol）进行通讯；mdp为MASTER通过MDP(Master Discovery Protocol)监测Simplex堆叠组的拓扑状态。
命令模式：特权用户配置模式使用指南：MASTER分发配置参数至SLA VE交换机时，首先把参数通过RPC协议封装为RPC报文格式，然后再调用RDP协议转发参数。
堆叠协议为每种参数设置了RPC ID，调试RPC信息，可以获知MASTER分发参数的执行状况；调试DDP信息，可以获知Duplex堆叠交换机发送和接收心跳报文的数量和时间；调试RDP信息，可以获知堆叠交换机发送RDP 报文的数量，以及接收到ACK报文的数量；调试MDP信息，可以获知Simplex堆叠交换机发送和接收心跳报文的数量和时间。
