交换机堆叠方法与注意事项样本

CISCO交换机堆叠原理
在堆叠技术中，主交换机负责处理所有的控制和管理任务，包括配置、故障检测和故障恢复等。

其他成员交换机只需要执行数据转发任务，不需
要单独进行配置或管理。

这样就可以实现集中化管理和控制，大大简化了
网络的管理和维护工作。

堆叠技术可以提供更高的可扩展性，通过将多台交换机连接在一起形
成一个逻辑上的单一设备，可以将不同的物理设备作为一个整体来扩展网
络的容量和带宽。

在堆叠技术中，堆叠链路上的每台交换机都可以为整个
堆叠提供带宽资源，使得整个堆叠可以同时处理多个数据流，提供更大的
带宽和更好的性能。

堆叠技术还可以提供更好的容错能力和可靠性。

通过使用冗余链路和
冗余单位，可以在单个交换机或链路发生故障时，自动将流量转移到其他
正常的交换机或链路上，保证网络的连通性和可用性。

在CISCO交换机堆叠技术中，还有一些重要的概念和原则需要了解。

首先是选择主交换机的原则，一般选择性能较好且配置较强的交换机作为
主交换机。

其次是堆叠链路的选择和配置，要根据实际需求选择适合的链
路类型和数量。

最后是堆叠配置的注意事项，要保证堆叠配置的一致性和
可靠性，以及及时更新和备份配置信息。

总之，CISCO交换机堆叠技术是一种能够提供更高可扩展性、更高带
宽和更简化管理的技术。

通过将多台交换机连接在一起形成一个逻辑上的
单一设备，可以实现集中化管理和控制，提供更好的性能和可靠性。

在实
际应用中，需要根据实际需求选择适当的堆叠配置和链路配置，确保堆叠
技术的有效应用。

H3C交换机-堆叠操作------------------------------------------作者xxxx------------------------------------------日期xxxxH3C交换机—堆叠操作堆叠的先决条件：交换机的软件版本与交换机的名字必须一致交换机堆叠管理(使用交叉线在百兆口上堆叠)1.在其他被管理的交换机上指定管理VLAN[Quidway]management-vlan vlan-id 默认是VLAN1 2.将其他被管理的交换机上连接到管理交换机的连接线配置为trunk模式，并仅允许管理VLAN通过[Quidway]interface Ethernet 1/0/n[Quidway – Ethernet 1/0/n]port link-type trunk[Quidway – Ethernet 1/0/n]port trunk permit vlan vlan-id(之前指定的管理VLAN)3.在管理交换机上配置管理VLAN。

4.在连接各个被管理交换机的线上使用Trunk模式，并仅允许管理VLAN通过。

5.指定堆叠管理地址池[SwitchA]stacking ip-pool 10.10.10.1 36.使能堆叠，几秒钟后两个从交换机加入[SwitchA]stacking enable验证命令：[SwitchA]display stackH3C堆叠操作（S3600）由于建立IRF系统时对各设备配置一致性要求较高，在开启Fabric端口功能前，请不要在该端口下进行任何配置，并且不能在全局或其他端口配置某些影响IRF工作的特性，否则将不能开启Fabric端口。

[H3C]fabric-port interface-type interface-number enable 配置交换机的Fabric端口[H3C]ftm fabric-vlan vlan-id（可选）配置交换机用于IRF Fabric的VLAN，默认4093，必须使用系统尚未创建的VLAN 作为IRF Fabric使用的VLAN，否则系统会输出错误信息提示配置失败。

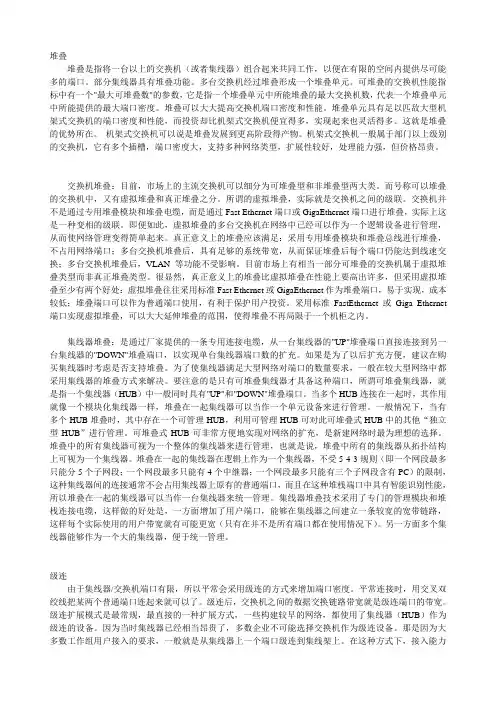

堆叠堆叠是指将一台以上的交换机（或者集线器）组合起来共同工作，以便在有限的空间内提供尽可能多的端口。

部分集线器具有堆叠功能。

多台交换机经过堆叠形成一个堆叠单元。

可堆叠的交换机性能指标中有一个"最大可堆叠数"的参数，它是指一个堆叠单元中所能堆叠的最大交换机数，代表一个堆叠单元中所能提供的最大端口密度。

堆叠可以大大提高交换机端口密度和性能。

堆叠单元具有足以匹敌大型机架式交换机的端口密度和性能，而投资却比机架式交换机便宜得多，实现起来也灵活得多。

这就是堆叠的优势所在。

机架式交换机可以说是堆叠发展到更高阶段得产物。

机架式交换机一般属于部门以上级别的交换机，它有多个插槽，端口密度大，支持多种网络类型，扩展性较好，处理能力强，但价格昂贵。

交换机堆叠：目前，市场上的主流交换机可以细分为可堆叠型和非堆叠型两大类。

而号称可以堆叠的交换机中，又有虚拟堆叠和真正堆叠之分。

所谓的虚拟堆叠，实际就是交换机之间的级联。

交换机并不是通过专用堆叠模块和堆叠电缆，而是通过Fast Ethernet端口或GigaEthernet端口进行堆叠，实际上这是一种变相的级联。

即便如此，虚拟堆叠的多台交换机在网络中已经可以作为一个逻辑设备进行管理，从而使网络管理变得简单起来。

真正意义上的堆叠应该满足：采用专用堆叠模块和堆叠总线进行堆叠，不占用网络端口；多台交换机堆叠后，具有足够的系统带宽，从而保证堆叠后每个端口仍能达到线速交换；多台交换机堆叠后，VLAN等功能不受影响。

目前市场上有相当一部分可堆叠的交换机属于虚拟堆叠类型而非真正堆叠类型。

很显然，真正意义上的堆叠比虚拟堆叠在性能上要高出许多，但采用虚拟堆叠至少有两个好处：虚拟堆叠往往采用标准Fast Ethernet或GigaEthernet作为堆叠端口，易于实现，成本较低；堆叠端口可以作为普通端口使用，有利于保护用户投资。

采用标准FastEthernet或Giga Ethernet 端口实现虚拟堆叠，可以大大延伸堆叠的范围，使得堆叠不再局限于一个机柜之内。

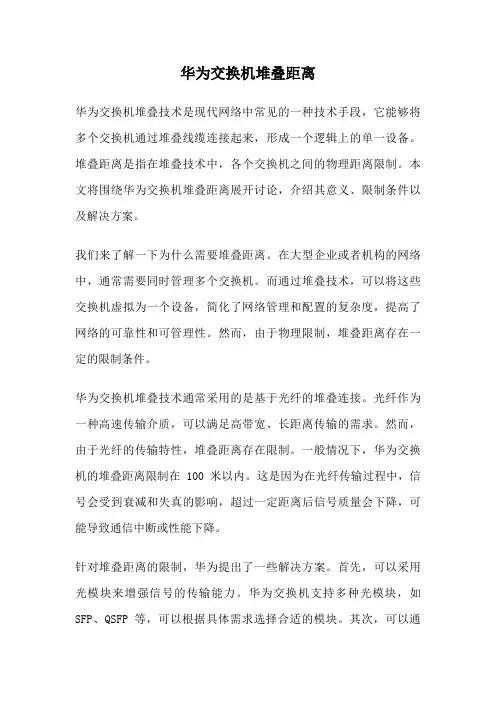

华为交换机堆叠距离华为交换机堆叠技术是现代网络中常见的一种技术手段，它能够将多个交换机通过堆叠线缆连接起来，形成一个逻辑上的单一设备。

堆叠距离是指在堆叠技术中，各个交换机之间的物理距离限制。

本文将围绕华为交换机堆叠距离展开讨论，介绍其意义、限制条件以及解决方案。

我们来了解一下为什么需要堆叠距离。

在大型企业或者机构的网络中，通常需要同时管理多个交换机。

而通过堆叠技术，可以将这些交换机虚拟为一个设备，简化了网络管理和配置的复杂度，提高了网络的可靠性和可管理性。

然而，由于物理限制，堆叠距离存在一定的限制条件。

华为交换机堆叠技术通常采用的是基于光纤的堆叠连接。

光纤作为一种高速传输介质，可以满足高带宽、长距离传输的需求。

然而，由于光纤的传输特性，堆叠距离存在限制。

一般情况下，华为交换机的堆叠距离限制在100米以内。

这是因为在光纤传输过程中，信号会受到衰减和失真的影响，超过一定距离后信号质量会下降，可能导致通信中断或性能下降。

针对堆叠距离的限制，华为提出了一些解决方案。

首先，可以采用光模块来增强信号的传输能力。

华为交换机支持多种光模块，如SFP、QSFP等，可以根据具体需求选择合适的模块。

其次，可以通过使用光纤延长器来扩展堆叠距离。

光纤延长器可以增加光纤的传输能力，从而扩大堆叠距离。

此外，还可以采用光纤放大器来增强信号的传输能力，进一步扩大堆叠距离。

这些解决方案可以根据实际需求进行选择和组合，以满足不同场景下的堆叠距离要求。

除了物理距离的限制外，堆叠距离还受到其他因素的影响。

例如，堆叠链路的带宽和速率限制、堆叠链路的冗余性、网络拓扑结构的设计等。

在设计和配置堆叠网络时，需要综合考虑这些因素，并根据实际需求选择合适的参数和配置。

只有合理配置和管理堆叠网络，才能充分发挥堆叠技术的优势，提高网络的可靠性和性能。

华为交换机堆叠距离是指通过堆叠技术将多个交换机连接起来时，各个交换机之间的物理距离限制。

堆叠距离的限制是由光纤传输特性决定的，一般限制在100米以内。

交换机层叠和堆叠实验报告一、实验目的1.了解交换机层叠和堆叠的原理和应用。

2.对比交换机层叠和堆叠的优缺点。

3.搭建实验环境，验证交换机层叠和堆叠的性能。

二、实验原理1.交换机层叠2.交换机堆叠交换机堆叠是将多台交换机通过特定的物理链路连接在一起，并通过集中式的管理模块将它们视为一个统一的设备。

堆叠交换机具有共享转发表和可靠性特性，可以提供更高的性能和可靠性。

三、实验步骤1.搭建实验环境：通过连接多台交换机的物理链路，形成层叠或堆叠拓扑结构。

2.配置交换机：根据实验需求，配置交换机的端口和VLAN信息。

3.测试网络性能：通过发送大量数据包进行测试，比较层叠和堆叠结构下的网络性能。

四、实验结果和分析1.交换机层叠通过层叠结构连接的交换机具有冗余备份的能力，在一些交换机失效时可以快速切换到备用交换机。

但当层叠链路发生故障时，整个系统的可用性会降低。

2.交换机堆叠通过堆叠结构连接的交换机具有共享转发表的特点，可以提供更高的性能和可靠性。

由于堆叠交换机被视为一个整体，管理和维护也更加方便。

但一旦堆叠链路发生故障，整个系统将无法正常工作。

通过测试网络性能，我们可以对比层叠和堆叠结构下的性能表现。

在正常工作状态下，两者的性能差异不大。

但当出现故障或链路拥塞时，堆叠结构下的恢复速度更快，性能更稳定。

五、实验总结交换机层叠和堆叠是提高网络性能和可靠性的重要手段。

通过搭建实验环境，我们对它们的原理和应用有了更深入的了解。

通过对比，我们发现交换机堆叠更适用于对性能要求较高的场景，而交换机层叠则更适用于对可靠性要求较高的场景。

在实验过程中，我们还需要注意层叠和堆叠链路的可靠性，以及管理和维护的便利性。

同时，为了更好地提高网络的性能和可靠性，我们还可以考虑其他拓扑结构和技术手段的应用，如网络聚合和冗余路由等。

实验的结果和结论有助于我们更好地理解和应用交换机层叠和堆叠技术，提高网络的运行效果和用户体验。

同时，也为我们深入研究和探索网络拓扑结构和技术手段提供了一个良好的实验基础。

在这里再次感谢上海WOLF的李天乐老师和马姐的鼎力帮助~十分感谢他们给于解答~也希望能帮助到大家~1、3750堆叠,如何设置固定的主\从交换机.2、以及如何通过一条命令可以让堆叠中的交换机任意端口同过指示灯的闪烁来确定是堆叠里的几号机或那个端口~主要是客户提出要明眼识别堆叠中的任意机器或端口~3570的堆叠技术，使用专用的堆叠线缆配置时显示的是一台交换机，slot号不同如sw1和sw2堆叠显示的端口信息interface GigabitEthernet0/1~24（SW1）interface GigabitEthernet1/1~24（SW2）interface GigabitEthernet2/1~24（SW3）堆叠最多可以达到9台设备通过StackWise端口连接，只能有一个master交换机。

切记，连接堆叠交换机时候设备处于断电状态。

master选举：1，当前的堆叠master优先2，如果没有当前的master，那么选择具有最高堆叠优先级的成员；3，比较ios软件的版本高低，越是先进的ios的设备越优先；比如EMI的ios就优于SMI的；4，运行时间越长的设备越优先5，mac地址可以使用全局命令switch 5 renumber 4来更改设备在堆叠中的编号（这个就是把5号改为4号了）默认的编号是1更改优先级命令switch 1 priority 2 (1号设备的优先改为2) 默认优先级是1更改优先级步骤：switch 1 priority 2 (1号设备的优先改为2)endreload slot 1 （调用配置变更）show switch 1 （察看1号设备的成员信息）察看当前堆叠状态：show platform stack-manager all 显示所有交换堆叠的信息show switch 显示堆叠交换机的汇总信息show switch 1 显示一号交换机的信息show switch detail 显示堆叠成员明细的信息show switch neighbors 显示堆叠邻居的完整信息show switch stack-ports 显示堆叠交换机的完整端口信息至于第2个问题，我认为是无法实现的，比如8个交换机堆叠，无论如何也不能看交换机外表就能判断哪台是主哪台是从，就好比我们无法看看指示灯就能判断哪个交换机是根桥一样。

交换机级联与堆叠技术随着网络规模的不断扩大和复杂性的增加，企业和组织对于网络交换机的需求也越来越高。

为了满足这一需求，交换机级联和堆叠技术应运而生。

本文将介绍交换机级联和堆叠技术的原理、特点和应用。

一、交换机级联技术1. 原理交换机级联技术是通过将多个交换机连接在一起形成一个逻辑上的大型交换机，扩展网络规模和端口数量。

它利用交换机的多个端口之间的链路进行数据转发，将数据从源端口发送到目标端口。

2. 特点交换机级联技术具有以下特点：（1）扩展性强：通过级联多个交换机，可以扩展网络的规模和容量。

（2）灵活性高：可以根据需求灵活地增加或减少级联的交换机数量。

（3）降低成本：相比于购买一台大型交换机，级联多台小型交换机的成本更低。

（4）容错性好：级联多台交换机可以提高网络的冗余性和可靠性，一台交换机故障时不会影响整个网络的正常运行。

3. 应用交换机级联技术广泛应用于大型企业、数据中心和校园网络等环境中。

通过级联多个交换机，可以实现大规模网络的构建和管理，满足高带宽、低延迟的数据传输需求。

二、交换机堆叠技术1. 原理交换机堆叠技术是将多个交换机通过堆叠模块或堆叠线缆连接在一起，形成一个逻辑上的大型交换机。

在堆叠后的交换机中，所有的交换机被视为一个整体，由主交换机负责管理和控制。

2. 特点交换机堆叠技术具有以下特点：（1）一体化管理：堆叠后的交换机可以被视为一个整体进行管理，简化了网络管理和配置。

（2）高可用性：主交换机故障时，备用交换机可以自动接管，实现无缝切换，提高网络的可用性。

（3）灵活的端口扩展：堆叠后的交换机可以通过插拔模块或线缆来扩展端口数量，满足不同规模网络的需求。

（4）高性能：堆叠后的交换机可以实现内部端口的全双工通信，提供更高的带宽和更低的延迟。

3. 应用交换机堆叠技术被广泛应用于企业和组织的核心交换机部署。

通过堆叠多个交换机，可以实现高可用性、高性能的核心交换机架构，提供稳定可靠的网络服务。

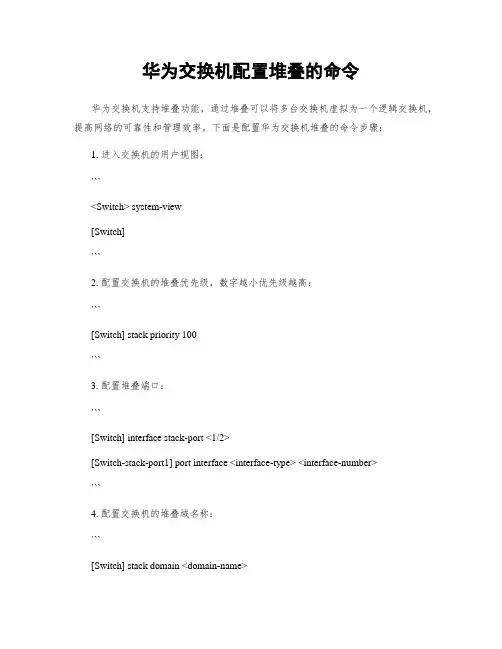

华为交换机配置堆叠的命令华为交换机支持堆叠功能，通过堆叠可以将多台交换机虚拟为一个逻辑交换机，提高网络的可靠性和管理效率。

下面是配置华为交换机堆叠的命令步骤：1. 进入交换机的用户视图：```<Switch> system-view[Switch]```2. 配置交换机的堆叠优先级，数字越小优先级越高：```[Switch] stack priority 100```3. 配置堆叠端口：```[Switch] interface stack-port <1/2>[Switch-stack-port1] port interface <interface-type> <interface-number>```4. 配置交换机的堆叠域名称：```[Switch] stack domain <domain-name>```5. 配置交换机的堆叠模式为标准堆叠模式：```[Switch] stack standard```6. 配置交换机的堆叠ID：```[Switch] stack member 1 type <CE/CX/ME> //选择交换机的型号[Switch] stack member 1 priority 100 //设置堆叠优先级[Switch] stack member 1 renumber 1 //设置堆叠ID[Switch] stack member 1 link 1 1/1/1 //设置堆叠端口```7. 保存配置并重启交换机：```[Switch] save[Switch] reboot```以上就是配置华为交换机堆叠的命令步骤，通过堆叠功能可以将多台交换机堆叠在一起，提高网络的可靠性和管理效率。

在实际操作中，根据网络的具体需求和交换机的型号，可以灵活配置堆叠的参数，确保网络的稳定运行。

华为S交换机堆叠配置作为网络管理员的我们都会面对配置交换机的工作，毕竟几乎所有中小企业都建立了自己的网络，连接各个计算机的最常见的设备就是交换机。

因此维护交换机这样的工作就落到了网络管理员的身上。

可能有的读者会说——交换机连接起来不就能用了吗？还用配置吗？实际上如果仅仅使用交换机的互联功能，那么将其接通电源然后用反线连接计算机和交换机端口就可以正常使用了。

但是作为合格的网络管理员不仅仅是使用网络设备，还要用好网络设备。

所以更应该对交换机的配置有一个清晰深入的了解，实际上在日常工作中网络管理员经常会接到领导布置下来的优化网络等任务，这时能否掌握交换机的配置操作就非常关键了。

交换机自身配置有很多种，今天我们主要来谈一谈连接交换机方面的配置。

因为市面上交换机端口最多只有48个，而公司内部计算机的数量却远远超过48台，这时如果希望全公司电脑全部连接到一个网段的话，就需要至少两台甚至更多的交换机。

如何将这些交换机连接到一起就成为一个难题。

一，堆叠和级连：一共有两种方法提供给我们连接多台交换机，依次是堆叠和级连。

有一定基础的读者一定听说过这两个概念，下面简单介绍下。

级连是最常见最简单的连接交换机的方法，他是用一根网线连接两台交换机的两个端口，这根网线一定要是反线才行。

当然我们也可以用网线连接一台交换机的UPLINK接口和另一台交换机的普通端口，这时需要的是正线。

用这种方法连接多台交换机就称为级连，他在操作上是非常简单的，但是在一定程度上影响了性能，毕竟交换机之间的传输被限制在狭小的100M端口速率上，传输的稳定性也值得商榷。

与级连相对应的连接多个交换机的方法就是本文介绍的重点——堆叠了。

所谓堆叠就是用专门的堆叠线将交换机的背板连接到一起，这种连接方式更加稳定，传输性能也有所保证，因为背板速率要比普通端口高得多。

对于没有条件进行堆叠的公司可以使用级连的方法，级连多台交换机并不用任何配置，连接上即可。

而堆叠则不同，我们需要进行相应的参数配置。

交换机堆叠配置实验报告一、实验目的本实验旨在通过交换机堆叠配置，实现多台交换机的统一管理与高可用性，提升网络的性能和可靠性。

二、实验环境1. 软件环境：- 操作系统：Windows 10- 网络管理软件：Cisco Network Assistant2. 硬件环境：- 交换机1：Cisco Catalyst 2960X- 交换机2：Cisco Catalyst 2960X- 交换机堆叠模块：Cisco StackWise-160- 两根StackWise-160堆叠电缆三、实验步骤1. 准备工作- 确保所有设备正常供电，并通过Console线缆将电脑与交换机1进行连接。

- 确保网络管理软件Cisco Network Assistant已经安装在电脑上。

2. 建立物理连接- 将两台交换机通过StackWise-160堆叠模块连接。

- 使用两根StackWise-160堆叠电缆分别连接交换机的StackWise 口。

3. 配置交换机堆叠- 打开Cisco Network Assistant，搜索并确认交换机1和交换机2都能正确被识别。

- 在Cisco Network Assistant中选择交换机1，进入"Switch" - "Stack"菜单。

- 选择"Enable Stack"，然后选择"StackWise"作为Stack协议。

- 选择"Create Stack"，然后输入Stack的名称。

- 选择"Add Switch"，在弹出的对话框中选择交换机2，并确认加入Stack。

- 完成Stack的创建后，通过Cisco Network Assistant对Stack进行管理与配置。

4. 验证堆叠配置- 在Cisco Network Assistant中选择Stack，确认两台交换机已成功堆叠。

H3C交换机VRRP和堆叠1. 前⾔平时对系统和主机的维护⼯作⽐较多⼀些，对⽹络设备的配置就相对少了很多。

最近为了上⼀批设备，针对交换机的配置也学习了⼀番，本⽂记录⼏个在实操中⽤到的实例。

2. 概念在系统运维中，经常会⽤冗余的⽅式来保证业务、服务、系统的⾼可⽤性，⽽在⽹络中也存在冗余和⾼可⽤的⽅式。

对于交换机来说，VRRP 和堆叠。

2.1 MSTP这⾥不准备对 STP 进⾏展开了说，为了快速的学习交换机的配置，这部分原理知识后续在补充。

为了解决单点故障的问题，⽹络设备引⼊了冗余的机制，通过冗余链路来实现⽹络的冗余，但是冗余⼜会引发新的环路问题，如图：我们都知道交换机是根据 MAC 地址表来转发数据帧的，如果地址位置未知，则⼴播，如果交换机接收到⼴播帧也会像所有端⼝发送，实际上这种来回循环在⽹络中已经形成了环路，成为了物理环路，在交换机内部已经形成了⼴播风暴，这种风暴的形成最终的结果就是⽹络资源的耗尽，交换机的死机，影响正常⼯作。

要控制这样的⼴播风暴，就需要引⼊ STP ⽣成树协议。

逻辑上是断开环路，防⽌⼴播风暴的产⽣，当线路故障，阻塞接⼝就被会激活，恢复通信，起到备份线路的作⽤。

上⾯是对 STP 的讲述，现在很多交换机都默认采⽤ MSTP 这种⽅式。

MSTP 主要是将⼆层设备上端⼝绑定到不同的链路，从⽽实现不同链路的⽣成树计算相互独⽴，互不影响。

特点：mstp可以快速收敛，⼜提供了数据转发多个冗余路径，在数据转发过程中实现 vlan 数据负载均衡。

在这个图中，很明显SW1 - SW2 - SW3 形成了⼀个环路，这个时候就需要使⽤到 stp ⽣成树协议。

当 host-1 的⽹关为: SW1 ⽽达到 SW1 有两条链路：Host1 --> SW3 --> SW1Host1 --> SW3 --> SW2 --> SW1同理， host-2 到达 SW2 也是有两条链路的，通过⽇常⽣活也能够知道，⽬的地越近越好，能否按照下图这样的⽅式来⾛呢？这样，即选择了最优的链路，数据也能负载均衡到不同的链路上。

12708交换机堆叠命令
设备stack-port0/1必须连接邻设备的stack-port0/2，否则堆叠
组建不成功
1、system-view进入系统视图
2、interface stack-port0/1创建并进入逻辑堆叠端口视图
3、port nterfaceg0/0/1enable配置业务口为物理成员端口并将
其加入逻辑堆叠端口
4、interface stack-port0/2
5、port nterfaceg0/0/2enable
6、stackslot0priority200配置成员交换机的堆叠优先级
第二台
1、system-view进入系统视图
2、interface stack-port0/1创建并进入逻辑堆叠端口视图
3、port interfaceg0/0/1enable配置业务口为物理成员端口并将
其加入逻辑堆叠端口中
4、interface stack-port0/2
5、port interfaceg0/0/2enable
stackslot0renumber1配置设备的堆叠ID
注：堆叠线接法：两条堆叠线以交叉方法接两台交换机的堆叠
口，即A交换机的1口接B交换机的2口，A交换机的2口接B交换机
的1口。
当两台交换机的上述配置完成后，将所有交换机下电，再重启查
看状态。

cisco交换机堆叠配置及删除的方法推荐文章怎么把cisco交换机里的配置删除热度：如何清除cisco交换机配置详细方法热度：如何配置三层交换机的详细方法热度：如何配置交换机vlan的详细方法热度：如何配置交换机的详细方法热度：你还在为不知道cisco交换机堆叠配置及删除的方法而烦恼么?接下来是小编为大家收集的cisco交换机堆叠配置及删除的方法教程，希望能帮到大家。

cisco交换机堆叠配置及删除的方法：以下以两台cisco ws-c2960s-24ts-l交换机堆叠为例测试。

【cisco交换机堆叠设置方法】两台交换机断电关机后，插上堆叠模块，两根堆叠线缆分别交叉连接两个堆叠模块的stack 1口和stack 2口，然后都上电开机，等两台交换机都完全启动完毕后，会自动选举出一台主交换机(master)，另外一台为成员交换机(member)(从交换机)，此时用console配置线连接任意一台交换机登录进去后查看的结果都是一样的，此时两台交换机已经逻辑上合并为一台交换机，只不过原来从交换机的端口变成现在这台堆叠交换机的interface GigabitEthernet2/0/X，其他诸如hostname、密码、端口配置等都跟主交换机未堆叠前配置一样，从交换机所有配置消失了。

此时就可以像配置单台交换机一样对堆叠交换机进行配置。

cisco 2960s交换机堆叠正常工作时，面板指示灯master灯亮着的为主交换机，其他未亮的为从交换机，按mode键到stack灯亮时，交换机端口上灯会亮，闪烁的那个号码即该交换机的编号。

确定好交换机编号后应及时给交换机贴标签做好标示，不然后期极易搞错造成不必要的麻烦。

登录后show switch可以查看堆叠交换机汇总信息(另show switch detail显示堆叠成员明细信息)：switch#show switchSwitch/Stack Mac Address : 68bd.ab72.6700H/W CurrentSwitch# Role Mac Address Priority Version State----------------------------------------------------------*1 Master 68bd.ab72.6700 1 1 Ready2 Member 68bd.ab81.2e80 1 1 ReadyMaster表示主交换机，Member表示成员交换机，Priority表示交换机优先级(与选举master交换机有关)。

交换机是一种最为基础的网络连接设备。

它一般都不需要任何软件配置即可使用的一种纯硬件式设备；单个交换机与网络的连接，相信读者朋友们已经能够掌握。

本文结合图例，主要介绍多台交换机在网络中同时使用时的连接问题。

多台交换机的连接方式无外乎两种：级联跟堆叠。

下面针对这两种连接方式，分别介绍实现原理及详细的连接过程。

1 、交换机级联这是最常用的一种多台交换机连接方式，它通过交换机上的级联口（UpLink）进行连接。

需要注意的是交换机不能无限制级联，超过一定数量的交换机进行级联，最终会引起广播风暴，导致网络性能严重下降。

级联又分为以下两种：使用普通端口级联所谓普通端口就是通过交换机的某一个常用端口（如RJ-45端口）进行连接。

需要注意的是，这时所用的连接双绞线要用反线，即是说双绞线的两端要跳线（第1-3与2-6线脚对调）。

其连接示意如图1所示。

使用Uplink端口级联在所有交换机端口中，都会在旁边包含一个Uplink端口，如图2所示。

此端口是专门为上行连接提供的，只需通过直通双绞线将该端口连接至其他交换机上除Uplink端口”外的任意端口即可（注意，并不是Uplink端口的相互连接）。

2、交换机堆叠此种连接方式主要应用在大型网络中对端口需求比较大的情况下使用。

交换机的堆叠是扩展端口最快捷、最便利的方式，同时堆叠后的带宽是单一交换机端口速率的几十倍。

但是，并不是所有的交换机都支持堆叠的，这取决于交换机的品牌、型号是否支持堆叠；并且还需要使用专门的堆叠电缆和堆叠模块；最后还要注意同一堆叠中的交换机必须是同一品牌。

它主要通过厂家提供的一条专用连接电缆，从一台交换机的UP堆叠端口直接连接到另一台交换机的DOWN t叠端口。

堆叠中的所有交换机可视为一个整体的交换机来进行管理。

其连接示意图4所示。

提示：采用堆叠方式的交换机要受到种类和相互距离的限制。

须是支持堆叠的；另外由于厂家提供的堆叠连接电缆一般都在离内使用堆叠功能。

交换机堆叠技术原理步骤教程交换机工作于OSI参考模型的第二层，即数据链路层。

交换机内部的CPU会在每个端口成功连接时，通过将MAC地址和端口对应，形成一张MAC表，可能很多用户不了解堆叠技术，本文将详细介绍交换机堆叠技术，需要的朋友可以参考下具体介绍1、catlyst 1900-------大多采用菊花链，(我认为和级联没有区别)，但是cisco认为是堆叠，：( 菊花链:顾名思义就使把交换机一个一个串接起来(使用交叉线)。

在这种情况下：第一台要和第四台通信，，，必须经过2、3台。

可以想象数据在传输的过程中需要转发多次。

位于不同交换机端口的电脑之间通信速度大打折扣。

还有影响别的电脑的通信。

很容易形成都塞。

switch1----switch2----switch3---switch42、catalyst 2900xl---采用专用电缆(fast Etherchannel)和堆叠模块(castlyst 2916mxl--我从根本处买了一台)大致图：Catalyst 2900XL||Catalyst 2900M- XL------ Catalyst 2900XL| || |------Catalyst 2900 XL||Catalyst 2900 XL这种堆叠端口的速度和单台是差不多的。

3、Catalyst 3500XL/2900XL的堆叠，可以选用2种堆叠方法：菊花链法(提供1G的带宽)或点对点法(提供 2G的带宽)。

a:半双工菊花链switch----switch----switch---switch---switchb:半双工菊花链冗余switch----switch----switch---switch---switch|______________________________________|c:点对点法:可以使用3508g-xl将3500xl与2900xl堆叠。

switch----switch----switch---switch---switch| | | | || | | ...... || _______| | | ........| | ---------------| | || | |....................| |switch .......................... |d:点对点法冗余:可以使用2台3508g-xl将3500xl与2900xl堆叠。

一、堆叠方‎式说明‎目前中、低‎端交换机共‎支持3种堆‎叠方式：‎1、St‎a ck‎堆叠后设备‎各自独立，‎不能作为整‎体应用，但‎可以通过主‎交换机登陆‎到堆叠内所‎有从交换机‎上进行管理‎。

2、‎I RF V‎1各设‎备堆叠后可‎作为一个整‎体，即“F‎a bric‎”。

主要有‎如下三个特‎性。

（‎1）DDM‎（Dist‎r ibut‎e d De‎v ice ‎M anag‎e ment‎，分布式设‎备管理）：‎整个Fab‎r ic可以‎被看作是一‎台整体设备‎，用户通过‎各种方式登‎录到Fab‎r ic中的‎任意一台设‎备，即可以‎对整个Fa‎b ric进‎行管理。

‎（2）D‎R R（Di‎s trib‎u ted ‎R edun‎d ancy‎Rout‎i ng，分‎布式冗余路‎由）：Fa‎b ric内‎的各设备独‎立运行自身‎配置的路由‎协议，之后‎将路由表统‎一上传到M‎a ster‎设备，由M‎a ster‎设备综合各‎设备的路由‎表生成整个‎F abri‎c统一使用‎的转发表。

‎各Slav‎e设备从M‎a ster‎设备同步转‎发表项，作‎为自身进行‎三层转发的‎依据。

‎（3）DL‎A（Dis‎t ribu‎t ed L‎i nk A‎g greg‎a tion‎，分布式链‎路聚合）：‎可以在Fa‎b ric内‎的不同设备‎上选取端口‎汇聚成端口‎组。

3‎、IRF ‎V2在‎I RF V‎1的基础上‎，优化了实‎现机制，区‎别主要如下‎。

（1‎）软件采用‎分布式架构‎，简化了堆‎叠的实现和‎各个模块间‎的耦合，特‎性大大丰富‎。

完全类似‎于中高端交‎换机等分布‎式设备，这‎是IRF ‎V2堆叠和‎I RF V‎1堆叠最大‎的区别。

‎（2）堆‎叠系统配置‎使用Mas‎t er设备‎上配置文件‎，没有IR‎F V1上‎比较配置文‎件等工作。

‎由于不是使‎用本地的配‎置文件，端‎口配置完全‎依赖于sl‎o t号，而‎I RF V‎1上uni‎t号变化可‎以保留端口‎配置。

交换机堆叠原理交换机堆叠原理随着网络规模的不断扩大和业务需求的增加，传统的单个交换机已经无法满足现代网络的要求。

为了提高网络的可靠性、灵活性和可扩展性，交换机堆叠技术应运而生。

本文将介绍交换机堆叠的原理及其优势。

一、交换机堆叠的概念交换机堆叠是指通过将多个交换机物理连接在一起形成一个逻辑上的整体，以实现集中管理和控制。

在堆叠后的交换机中，多个物理交换机被看作是一个逻辑交换机，共享同一个管理IP地址和配置文件。

堆叠后的交换机具有更高的性能、更大的带宽和更高的可靠性。

二、交换机堆叠的原理交换机堆叠的原理主要包括物理堆叠和逻辑堆叠两个方面。

1. 物理堆叠物理堆叠是通过将多个交换机通过特定的堆叠链路物理连接在一起。

堆叠链路可以使用多种方式实现，如光纤、高速电缆等。

在物理堆叠中，堆叠链路的带宽和速率决定了整个堆叠的性能。

2. 逻辑堆叠逻辑堆叠是通过在物理堆叠的基础上实现相互之间的数据通信和管理协同。

在逻辑堆叠中，各个交换机通过特定的堆叠协议进行通信，实现数据的转发和交换。

逻辑堆叠的关键是堆叠协议的选择和实现。

三、交换机堆叠的优势交换机堆叠技术具有以下优势：1. 高性能交换机堆叠可以将多个物理交换机合并为一个逻辑交换机，从而提供更大的带宽和更高的性能。

通过堆叠链路的并行传输和数据交换，可以显著提升网络的吞吐量和响应速度。

2. 高可靠性交换机堆叠可以实现冗余备份和故障恢复。

当某个交换机出现故障时，堆叠中的其他交换机可以自动接管故障交换机的工作，保证网络的稳定运行。

3. 灵活扩展交换机堆叠可以方便地扩展网络规模。

当业务需求增加时，只需要添加新的交换机到堆叠中，而无需对现有网络进行大规模改造。

这样可以大大降低网络扩展的成本和复杂度。

4. 集中管理交换机堆叠可以实现集中管理和统一配置。

堆叠后的交换机共享同一个管理IP地址和配置文件，管理员可以通过一个统一的管理界面对整个堆叠进行配置和监控，提高管理效率和便捷性。

四、交换机堆叠的应用交换机堆叠广泛应用于大型企业、校园网和数据中心等场景。

等保2.0（三级）核心交换机如何实现链路聚合、冗余、堆叠、热备份【前言】网络安全等级保护2.0（三级）中，安全通信网络层面，8.1.2.1 网络架构控制点，测评项：e) 应提供通信线路、关键网络设备和关键计算设备的硬件冗余，保证系统的可用性。

此项解读：应有关键网络设备、安全设备和关键计算设备的硬件冗余（主备或双活）和通信线路冗余。

等保2.0三级对网络要求双链路、热备，今天给大家介绍核心交换机链路聚合、冗余、堆叠、热备份等这些功能，这些功能非常重要，决定了核心交换机在实际应用中的性能、效率、稳定性等。

一、链路聚合是将两个或更多数据信道结合成一个单个的信道，该信道以一个单个的更高带宽的逻辑链路出现。

链路聚合一般用来连接一个或多个带宽需求大的设备，例如连接骨干网络的服务器或服务器群。

它可以用于扩展链路带宽，提供更高的连接可靠性。

1、举例公司有2层楼，分别运行着不同的业务，本来两个楼层的网络是分开的，但都是一家公司难免会有业务往来，这时我们就可以打通两楼之前的网络，使具有相互联系的部门之间高速通信。

如下图：如上图所示，SwitchA和SwitchB通过以太链路分别都连接VLAN10和VLAN20的网络，且SwitchA和SwitchB之间有较大的数据流量。

用户希望SwitchA和SwitchB之间能够提供较大的链路带宽来使相同VLAN间互相通信。

同时用户也希望能够提供一定的冗余度，保证数据传输和链路的可靠性。

创建Eth-Trunk接口并加入成员接口，实现增加链路带宽，2台交换机分别配置Eth-Trunk1 分别将需要通信的3条线路的端口加入Eth-Trunk1，设置端口trunk，允许相应的vlan通过；这样两楼的网络就可以正常通信了。

2、实现配置步骤在SwitchA上创建Eth-Trunk1并配置为LACP模式。

SwitchB配置过程与SwitchA类似，不再赘述<HUAWEI> system-view[HUAWEI] sysname SwitchA[SwitchA] interface eth-trunk 1[SwitchA-Eth-Trunk1] mode lacp[SwitchA-Eth-Trunk1] quit。
