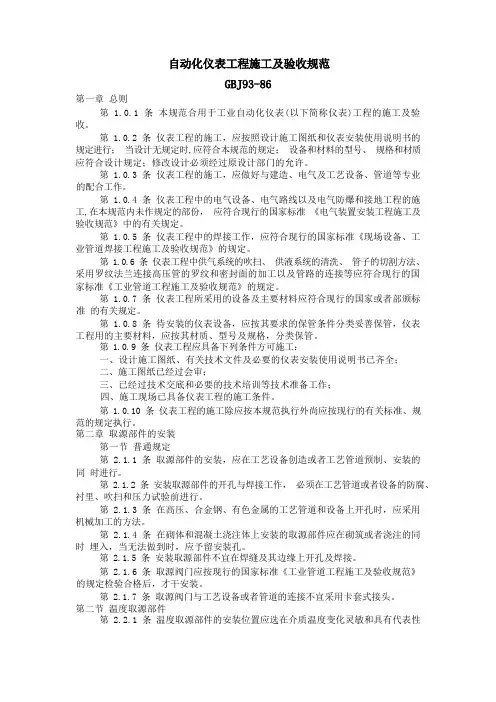

中华人民共和国国家标准工业自动化仪表工程施工及验收规范(GBJ93-86)第一章总则第1.0.1条本规范适用于工业自动化仪表（以下简称仪表）工程的施工及验收。

第1.0.2条仪表工程的施工，应该按照设计施工图纸和仪表安装说明的规定进行；当设计无规定时，应符合本规范的规定；设计和材料的型号、规格和材质符合设计规定；修改设计必须经过原设计部门同意。

第1.0.3条仪表工程的施工，应做好与建筑、电气及工艺设备、管道等专业的配合工作。

第1.0.4条仪表工程中的电气设备、电气线路以及电气防爆和接地工程的施工，在本规范内未作规定的部分，应符合现行的国家标准《电气装置安装工程施工及验收规范》中的有关规定。

第1.0.5条仪表工程中的焊接工作，应符合现行的国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。

第1.0.6条仪表工程中供气系统的吹扫、供液系统的清洗、管子的切割方法、采用螺纹法兰连接高压管的螺纹和密封面的加工以及管路的连接等应符合现行的国家标准。

第 1.0.7条仪表工程所采用的设备及主要材料应符合现行的国家或部颁标准的有关规定。

第1.0.8条待安装的仪表设备，应按其要求的保管条件分类妥善保管，仪表工程用的主要材料，应按其材质、型号及规格，分类保管。

第1.0.9条仪表工程应具备下列条件方可以施工：设计施工图纸、有关技术文件及必要的仪表安装适用说明书已齐全；施工图纸已经过会审;已经过技术交底和必要的技术培训等技术准备工作；施工现场已具备仪表工程的施工条件。

第1.0.10条仪表工程的施工除应按本规范执行外尚应按现行的有关标准、规范的规定执行。

第二章取源部件的安装第一节一般规定第2.1.1条取源部件的安装，应在工艺设备制造或工艺管道预制、安装的同时进行。

第2.1.2条安装取源部件的开孔与焊接工作，必须在工艺管道或设备的防腐、衬里、吹扫和压力实验前进行。

第2.1.3条在高压、合金钢、有色金属的工艺管道和设备上开孔时，采用机械加工的方法。

仪表安装与验收注意事项

仪表安装与验收注意事项
5、远传与现场温度应测同一部位 ，并排除外部可能的干扰，如外部 风，阳光直射等情况。
6、套管里导热油不宜过多，能没 过温度计探头就行。
2.2、常用仪表安装——压力仪表
压力仪表分类
压力测量仪表按测量原理分类：液柱式、弹性式、活塞式、电气式等。 按仪表功能用途分类：就地指示远距离显示、巡回检测、开关、接点等多种类 型仪表。 压力仪表按使用环境和被测介质性质选择，根据环境的腐蚀性强弱、粉尘状况 、机械振动、介质的腐蚀性、黏度、尘颗状况和安装场合防爆等级来选择合适的专 用仪表。 压力变送器：是一种接收压力变量，经传感转换后，将压力变化量按一定比例 转换为标准输出信号的就地仪表。
5、传感器安装方向，外壳上的箭 头标志方向应与流体流向一致。
2.3、常用仪表安装——流量仪表
差压流量计介绍
节流装置通常与差压变送器配套使用， 因此差压流量计的测量误差与差压变送 器的精度有直接关系。
特点:原理简明， 设备简单， 无可动部件， 工作可靠， 寿命长。 工作原理是流体经过节流元件前后的静压差大小与流量有关， 流量愈大， 流束 的收缩和动、 静压能的转换也愈显著， 则产生的压差也愈大，差压和流量呈平方根 关系。
施工程序
①仪表验货、单试、预制各种支架及导压管预制； ②电缆槽安装主电缆槽及分支电缆槽的安装； ③机柜安装内部卡件测试及配线； ④现场仪表安装、配管； ⑤电缆敷设主次电缆的敷设及接线； ⑥试压吹洗导压管、气源管的试压吹洗； ⑦DCS在线测试PLC、ESD的在线测试； ⑧就地仪表的安装； ⑨系统试验投运；
1、自控仪表施工流程
施工计划
施工计划是施工企业在整个施工过程中预先制订的施工进度安排，是施工前 的准备工作内容之一。
仪表专业施工计划是整个工程项目的施工计划的一个部分。仪表施工计划应 首先服从整个项目的整体计划安排。在整个计划中开工日期、施工工期，竣工日 期都是项目本身定死的。所以仪表计划在整个计划出来后和制定期间多次反复协 调才能制定出来：整体计划→仪表计划→反馈到整体计划→再定出仪表计划。

国标工业自动化仪表工程施工及验收规范(国家标准GBJ93-86)(精品.doc

国标工业自动化仪表工程施工及验收规范(国家标准GBJ93-86)(精品.doc

工业自动化仪表工程施工及验收规范（中华人民共和国国家标准GBJ93-86）目录第一章总则第二章取源部件的安装第一节一般规定第二节温度取源部件第三节压力取源部件第四节流量取源部件第五节物位取源部件第六节分析取源部件第三章仪表盘（箱、操作台）的安装第一节一般规定第二节仪表盘（箱、操作台）安装第四章仪表设备的安装第一节一般规定第二节温度仪表第三节压力仪表第四节流量仪表第五节物位仪表第六节分析仪表第七节调节阀、执行机构和电磁阀第五章仪表供电设备及供气、供液系统的安装第一节供电设备第二节供气设备第三节供液设备第六章仪表用电气线路的敷设第一节一般规定第二节支架的安装第三节汇线槽的安装第四节电缆（线）保护管的敷设第五节电缆的敷设第六节补偿导线和电线的敷设第七节仪表盘（箱、架）内的配线第七章电气防爆和接地第一节防爆第二节接地第八章仪表用管路的敷设第一节一般规定第二节管路的敷设第三节弯管及连接第四节管路的固定第五节仪表盘（箱、架）内的配管第六节仪表用管路系统的压力试验第九章脱脂第一节一般规定第二节脱脂方法第三节检验第十章防护第一节隔离与吹洗第二节伴热与绝热第三节涂漆第十一章仪表调校第一节一般规定第二节单体调校第三节系统调校第十二章工程验收第一节试运行第二节交工及验收附录一孔板、喷嘴和文丘利管上下游侧直管段的最小长度附录二碱性脱脂液的配方及使用条件附录三本规范所用法定计量单位与习用计量单位换算表附录四本规范用词说明附加说明主编单位：中华人民共和国化学工业部批准部门：中华人民共和国国家计划委员会施行日期：1987年1月1日关于发布《工业自动化仪表工程施工及验收规范》的通知计标〔1986〕753号根据原国家建委（82）建施技字14号文通知的要求，由化工部负责主编的《工业自动化仪表工程施工及验收规范》，已经有关部门会审。

现批准《工业自动化仪表工程施工及验收规范》GBJ93—86为国家标准，自一九八七年一月一日施行。

本规范由化工部管理，其具体解释等工作由化工部施工技术研究所负责，出版发行由我委基本建设标准定额研究所组织。

自动化仪表工程施工及质量验收规范

自动化仪表工程施工及质量验收规范

第二章：术语
2.0.17 取压点 pressure measuring point 压力检测点。 2.0.18 系统 system 由若干相互联系和相互作用的要素组成的具有特定功能 的整体。 2.0.19 控制系统control system 通过精密制导或操纵若干变量以达到既定 状态的系统。仪表控制系统由仪表设备装置、仪表管线、仪表动力和辅助设 施等硬件，以及相关的软件所构成。 2.0.20 综合控制系统 comprehensive control system 采用数字技术、计算 机技术和网络通信技术，具有综合控制功能的仪表控制系统。 2.0.21 管道 piping 用于输送、分配、混合、分离、排放、计量、控制或截 止流体的管子、管件、法兰、紧固件、垫片、阀门和其他组成件及支承件的 总成。 2.0.22 仪表管道 instrumentation piping 仪表测量管道、气动和液动信号 管道、气源管道和液压管道的总称。 2.0.23 测量管道 measuring piping 从检测点向仪表传送被测介质的管道。 2.0.24 信号管道 signa1 piping 用于传送气动或液动控制信号的管道。

第二章：术语
2.0. 39 危险区域 hazardous area 爆炸性环境大量出现或预期可能大量出现， 以致要求对电气设备的结构、安装和使用采取专门措施的区域。 2.0.40 本质安全电路 intrinsically-safe circuit 在规定的试验条件下， 正常工作或规定的故障状态下产生的电火花和热效应均不能点燃规定的爆炸性 气体或蒸汽的电路。 2.0.41 本质安全型设备 intrinsically-safe apparatus 全部电路均为本质 安全电路的电气设备。 2.0.42 关联设备 associated apparatus 设备内的电路或部分电路并非全是 本质安全电路，但有可能影响本质安全电路安全性能的电气设备。

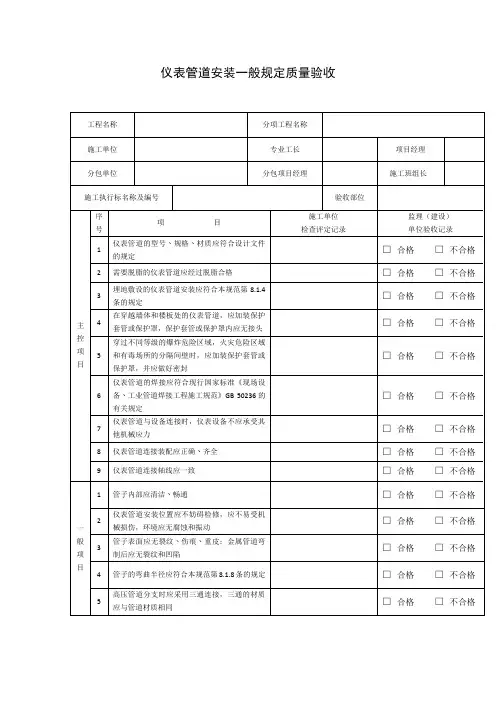

仪表管道安装一般规定质量验收

仪表管道安装一般规定质量验收
□合格□不合格
9
不锈钢管道固定时，与碳钢之间应无直接接触
□合格□不合格
10
仪表管道阀门应便于操作和维护
□合格□不合格
施工单位检查
评定结果
专业技术负责人
年 月 日
质量检查员
年 月 日
监理（建设）单位
验收结论
监理工程师（建设单位项目专业技术负责人）
年 月 日
3
埋地敷设的仪表管道安装应符合本规范第8.1.4条的规定
□合格□不合格
4
在穿越墙体和楼板处的仪表管道，应加装保护套管或保护罩，保护套管或保护罩内应无接头
□合格□不合格
5
穿过不同等级的爆炸危险区域，火灾危险区域和有毒场所的分隔间壁时，应加装保护套管或保护罩，并应做好密封
□合格□不合格
6
仪表管道的焊接应符合现行国家标准《现场设备丶工业管道焊接工程施工规范》GB 50236的有关规定
仪表管道安装一般规定质量验收
工程名称
分项工程名称
施工单位
专业工长
项目经理
分包单位
分包项目经理
施工班组长
施工执行标名称及编号
验收部位
主控项目
序号
项 目
施工单位
检查评定记录
监理（建设）
单位验收记录
1
仪表管道的型号丶规格丶材质应符合设计文件的规定
□合格□不合格
2
需要脱脂的仪表管道应经过脱脂合格
□合格□不合格
□合格□不合格
7
仪表管道与设备连接时，仪表设备不应承受其他机械应力
□合格□不合格
8
仪表管道连接装配应正确丶齐全
□合格□不合格
9
仪表管道连接轴线应一致

仪表验收标准

仪表验收标准

仪表验收标准中华人民共和国国家标准工业自动化仪表工程施工及验收规范(GBJ93-86)第六章仪表用电气线路的敷设第一节一般规定第6.1.1 条电缆（线）敷设前，应做外观及导通检查，并用直流500 伏兆欧表测量绝缘电阻，其电阻值不应小于5 兆欧；当有特殊规定时，应符合其规定。

第6.1.2 条线路应按最短途径集中敷设、横平竖直、整齐美观，不宜交叉。

第6.1.3 条线路不应敷设在易受机械损伤、有腐蚀性介质排放、潮湿以及有强磁场和强静电场干扰的区域。

当无法避免时，应采取保护或屏蔽措施。

第6.1.4 条线路不应敷设在影响操作，妨碍设备检修、运输和人行的位置。

第6.1.5 条当线路周围环境温度超过65℃时，应采取隔热措施；处在有可能引起火灾的火源场所时，应加防火措施。

第6.1.6 条线路不宜平行敷设在高温工艺设备、管道的上方和具有腐蚀性液体介质的工艺设备、管道的下方。

第6.1.7 条线路与绝热的工艺设备、管道绝热层表面之间的距离应大于200 毫米，与其他工艺设备、管道表面之间的距离应大于150 毫米。

第6.1.8 条架空敷设的线路从户外进入室内时，应有防水措施。

第6.1.9 条线路的终端接线处以及经过建筑物的伸缩缝和沉降缝处，应留有适当的余度。

第 6.1.10 条线路不应有中间接头，当无法避免时，应在分线箱或接线盒内接线，接头宜采用压接；当采用焊接时应用无腐蚀性的焊*。

补偿导线宜采用压接。

同轴电缆及高频电缆应采用专用接头。

第6.1.11 条敷设线路时，不宜在混凝土梁、柱上凿安装孔，在防腐蚀的厂房内不应破坏防腐层。

第6.1.12 条线路敷设完毕，应进行校组及标号，并按本规范第6.1.1 条的规定，测量绝缘电阻。

第6.1.13 条测量线路绝缘电阻时，必须将已连接上的仪表设备及元件断开。

第6.1.14 条在线路的终端处和地下人井处，应加标志牌；地下埋设的线路，应在其正上方地面上加标检；标志牌和标桩应坚固、明显、防腐蚀，其上的字迹应清晰、不易脱落。

电气仪表设备的安装和交工及验收

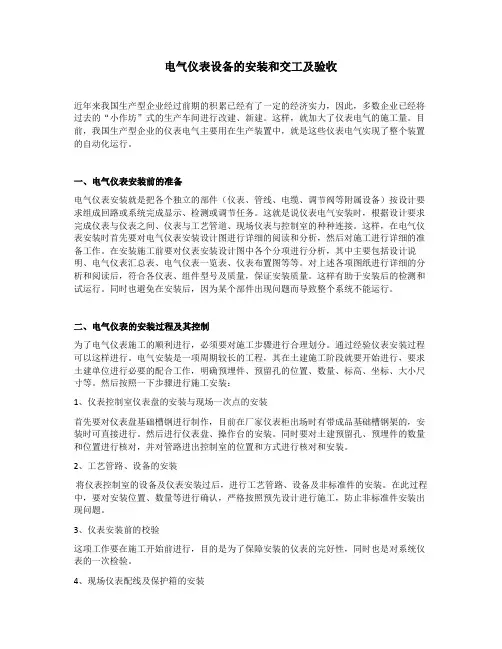

电气仪表设备的安装和交工及验收近年来我国生产型企业经过前期的积累已经有了一定的经济实力，因此，多数企业已经将过去的“小作坊”式的生产车间进行改建、新建。
