房屋建筑构造第四章楼板层与地坪层
- 格式:ppt
- 大小:4.13 MB
- 文档页数:10

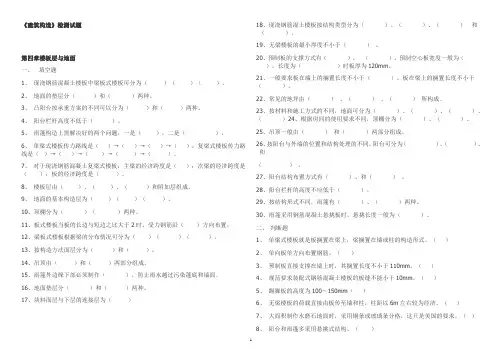

《建筑构造》检测试题第四章楼板层与地面一、填空题1、现浇钢筋混凝土楼板中梁板式楼板可分为()()()。
2、地面的垫层分()和()两种。
3、凸阳台按承重方案的不同可以分为()和()两种。
4、阳台栏杆高度不低于()。
5、雨蓬构造上需解决好的两个问题,一是(),二是()。
6、单梁式楼板传力路线是()→()→()→();复梁式楼板传力路线是()→()→()→()→()。
7、对于现浇钢筋混凝土复梁式楼板,主梁的经济跨度是();次梁的经济跨度是();板的经济跨度是()。
8、楼板层由()、()、()和附加层组成。
9、地面的基本构造层为()()()。
10、顶棚分为()()两种。
11、板式楼板当板的长边与短边之比大于2时,受力钢筋沿()方向布置。
12、梁板式楼板根据梁的分布情况可分为()()()。
13、按构造方法面层分为()和()。
14、吊顶由()和()两部分组成。
15、雨篷外边缘下部必须制作(),防止雨水越过污染蓬底和墙面。
16、地面垫层分()和()两种。
17、块料面层与下层的连接层为()18、现浇钢筋混土楼板按结构类型分为()、()、()和()。
19、无梁楼板的最小厚度不小于()。
20、预制板的支撑方式有()、()。
预制空心板宽度一般为(),长度为()时板厚为120mm。
21、一般要求板在墙上的搁置长度不小于()。
板在梁上的搁置长度不小于()。
22、常见的地坪由()、()、()所构成。
23、按材料和施工方式的不同,地面可分为()、()、()、()24、根据房间的使用要求不同,顶棚分为()、()。
25、吊顶一般由()和()两部分组成。
26、按阳台与外墙的位置和结构处理的不同,阳台可分为()、()、和()。
27、阳台结构布置方式有()、和()。
28、阳台栏杆的高度不应低于()。
29、按结构形式不同,雨篷有()、()两种。
30、雨篷采用钢筋混凝土悬挑板时,悬挑长度一般为()。
二、判断题1、单梁式楼板就是板搁置在梁上,梁搁置在墙或柱的构造形式。
4 楼地层构造、屋顶构造一、楼地层的组成•楼地层:楼板层与底层地坪层的统称。
•楼板层:建筑物中分隔上下楼层的水平构件,它不仅承受自重和其上的使用荷载,并将其传递给墙或柱,而且对墙体也起着水平支撑的作用。
•地坪层:建筑物中与土壤直接接触的水平构件,承受作用在它上面的各种荷载,并将其传给地基。
楼板层主要由面层、结构层和顶棚组成楼板层的组成n面层:楼板层和地层的面层部分,楼板层的面层称楼面,地层的面层称地面。
n结构层:又称楼板。
它是楼板层的承重构件,承受楼板层上的全部荷载,并将其传给墙或柱,同时对墙体起水平支撑的作用,增强建筑物的整体刚度和墙体的稳定性。
n顶棚层:它是楼板层下表面的面层,也是室内空间的顶界面,其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。
地坪层主要由面层、垫层和基层组成。
地坪层的组成•垫层:是地坪层的承重层。
它必须有足够的强度和刚度,以承受面层的荷载并将其均匀地传给垫层下面的土层。
•基层:垫层下面的支承土层。
它也必须有足够的强度和刚度,以承受垫层传下来的荷载。
•附加层:在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。
二、楼板的类型楼板层按其结构层所用材料的不同,可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。
钢筋混凝土楼板因其承载能力大、刚度好,且具有良好的耐久、防火和可塑性,目前被广泛采用。
按其施工方式不同,钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。
1)现浇钢筋混凝土楼板现浇钢筋混凝土楼板:在现场支模、绑扎钢筋、浇捣混凝土,经养护而成的楼板。
特点:成型自由、整体性和防水性好,但模板用量大,工期长,工人劳动强度大,且受施工季节的影响较大。
根据受力和传力情况分:有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。
板式楼板:板内不设梁,板直接搁置在四周墙上的板称为板式楼板。
梁板式楼板:由板、次梁、主梁组成的楼板。
板支承在次梁上,次梁支承在主梁上,主梁支承在墙或柱上。

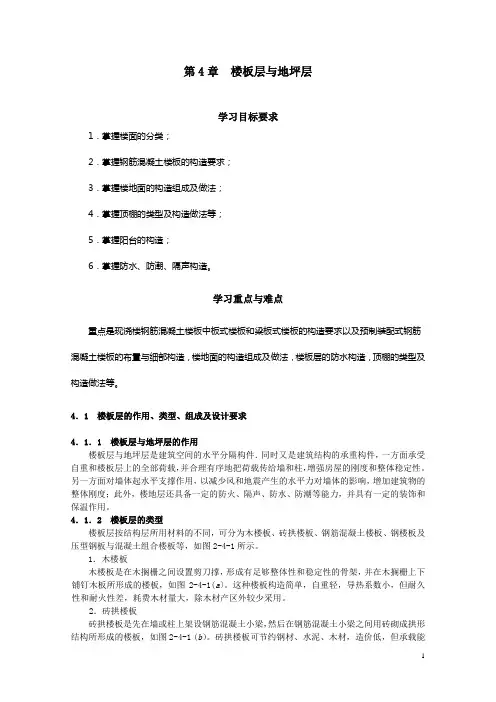

第4章楼板层与地坪层学习目标要求1.掌握楼面的分类;2.掌握钢筋混凝土楼板的构造要求;3.掌握楼地面的构造组成及做法;4.掌握顶棚的类型及构造做法等;5.掌握阳台的构造;6.掌握防水、防潮、隔声构造。
学习重点与难点重点是现浇楼钢筋混凝土楼板中板式楼板和梁板式楼板的构造要求以及预制装配式钢筋混凝土楼板的布置与细部构造,楼地面的构造组成及做法,楼板层的防水构造,顶棚的类型及构造做法等。
4.1 楼板层的作用、类型、组成及设计要求4.1.1 楼板层与地坪层的作用楼板层与地坪层是建筑空间的水平分隔构件.同时又是建筑结构的承重构件,一方面承受自重和楼板层上的全部荷载,并合理有序地把荷载传给墙和柱,增强房屋的刚度和整体稳定性。
另一方面对墙体起水平支撑作用,以减少风和地震产生的水平力对墙体的影响,增加建筑物的整体刚度;此外,楼地层还具备一定的防火、隔声、防水、防潮等能力,并具有一定的装饰和保温作用。
4.1.2 楼板层的类型楼板层按结构层所用材料的不同,可分为木楼板、砖拱楼板、钢筋混凝土楼板、钢楼板及压型钢板与混凝土组合楼板等,如图2-4-1所示。
1.木楼板木楼板是在木搁栅之间设置剪刀撑,形成有足够整体性和稳定性的骨架,并在木搁栅上下铺钉木板所形成的楼板,如图2-4-1(a〕。
这种楼板构造简单,自重轻,导热系数小,但耐久性和耐火性差,耗费木材量大,除木材产区外较少采用。
2.砖拱楼板砖拱楼板是先在墙或柱上架设钢筋混凝土小梁,然后在钢筋混凝土小梁之间用砖砌成拱形结构所形成的楼板,如图2-4-1 (b)。
砖拱楼板可节约钢材、水泥、木材,造价低,但承载能力和抗震能力差,结构层所占的空间大,顶棚不平整,施工较烦琐,所以现在已基本不用。
3.钢筋混凝土楼板钢筋混凝土楼板的强度高、刚度大、耐久性和耐火性好,具有良好的耐久、防火和可塑性,便于工业化的生产,是目前应用最广泛的楼板类型,如图2-4-1 (c)。
4.钢楼板钢楼板自重轻、强度高、整体性好、易连接、施工方便、便于建筑工业化,但用钢量大、造价高、易腐蚀、维护费用高、耐火性比钢筋混凝土差。
第三节地面地坪层是建筑物底层与土壤相接的构件,和楼板层一样,承受着底层地面上的荷载,并将荷载均匀地传给地基。
(一)楼地面的种类楼地面一般有面层、垫层和承重层组成。
承重层是指楼板,垫层为中间层,面层做法很多。
面层根据材料的不同分:整体地面,是指以砂浆、混凝土或其他材料的拌合物在现场浇筑而成的地面。
常用的有以水泥为胶凝材料的水泥地面、水磨石地面、混凝土地面;有以沥青为胶凝材料的沥青地面;以树脂(如聚醋酸乙烯乳液、丙烯酸树脂乳液、环氧树脂等)为胶凝材料的现浇塑料地面。
其中水泥类现浇整体地面以其坚固、耐磨、防火防水、易清洁等优点应用最广泛,如水泥砂浆地面,水磨石地面。
块状材料地面,如砖铺地面、面砖、缸砖及陶瓷锦砖地面面等;木地面,如条木地面和拼花木地面等;塑料地面,如聚氯乙烯塑料地面;涂料地面等。
(二)楼地面构造要点1、整体地面a)水泥地面通常有单层和双层两种做法。
单层做法只抹一层20~25mm厚1:2或1:2.5水泥砂浆;双层做法是增加一层10~20mm厚1:3水泥砂浆找平,表面再抹5~ l 0 mm厚1:2水泥砂浆抹平压光。
水泥砂浆地面构造简单,坚固耐磨、防水防潮,造价低廉,但导热系数大,冬天感觉阴冷,是一种广为采用的低档地面(如图4—8所示)。
图4—8 水泥砂浆地面做法b)水泥石屑地面是将水泥砂浆里的中粗砂换成3~6mm的石屑,或称豆石或瓜米石地面。
在垫层或结构层上直接做1:2水泥石屑25厚,水灰比不大于0.4,刮平拍实,碾压多遍,出浆后抹光。
这种地面表面光洁,不起尘,易清洁,造价是水磨石地面的50%,但强度高,性能近似水磨石。
c)水磨石地面水磨石地面为分层构造,底层为1:3水泥砂浆18mm厚找平,面层为(1:1.5)~(l:2)水泥石碴12mm厚,石碴粒径为8 ~10mm,分格条一般高l0mm,用1:1水泥砂浆固定。
磨石地面采用普通水泥掺白石子,玻璃条分格;美术水磨石可用白水泥加各种颜料和各色石子,用铜条分格,可形成各种优美的图案,但造价比普通水磨石高(如图4—9所示)。
第四章楼板层和地面(一)填空题1.楼板按其所用的材料不同,可分为——、——、——等。
2.钢筋混凝土楼板按其施工方式不同分为——、——、和装配整体式楼板三种。
3.现浇梁板式楼板布置中,主梁应沿房间的——方向布置,次梁垂直于——方向布置。
4.槽形板为提高板的整体刚度和便于搁置,常将板的——封闭。
5.预制钢筋混凝土楼板的支承方式有——和——两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现——支承情况,即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有——、——和粘贴式三种。
8.顶棚按其构造方式不同有——和——两大类。
9.阳台按其与外墙的相对位置不同分为——、——、——和转角阳台10.吊顶主要有三个部分组成,即——、——和——。
11.楼板层主要由——、——和——三部分组成,有特殊要求的通常增设附加层。
12.地坪层主要由——、——和——三部分组成,必要时也可增设附加层。
13.一般四面简支的单向板式楼板,其厚度不小于短边的——;四面简支的双向板,其厚度不小于短边的——。
14.实心预制钢筋混凝土平板跨度一般在——mm以内,板厚为跨度的1/30,常取60~80mm,板宽一般为——mm或——mm。
15.预制板可直接搁置在墙上或梁上,为满足结构要求,通常应满足板端的搁置长度。
一般情况下,板搁置在梁上应不小于——;搁置在内墙上不小于——。
(二)选择题1.现浇水磨石地面常嵌固分格条(玻璃条、铜条等),其目的是——。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度,当板长超过——m时,每隔1000~1500mm增设横肋一道。
①4.5 ②9③6 ④7.23.空心板在安装前,孔的两端常用混凝土或碎砖块堵严,其目的是——。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑垂4.预制板侧缝间需灌注细石混凝土,当缝宽大于——mm时,须在缝内配纵向钢筋。
①30 ②50③60 ④655 ——施工方便,但易结露、起尘,导热系数大。
《建筑构造》试题及答案分章节第一章绪论一、填空题1、建筑物的耐火等级分为( )级。
2、砖混结构是承重墙为(),楼板和屋顶为()的建筑.3、建筑按使用功能分为()、()、( )三大类。
4、模数分为( )和(),基本模数的数值为(),1M=( )。
5、一般民用建筑由( )、( )、()、( )、( )、()和门窗组成。
6、耐火等级标准主要根据房屋主要构件的( )和它的()来确定。
7、新的建筑方针:()、()、()、()(简称八字方针)。
8、地震的强弱程度用()和()。
国家规定( )地区必须抗震设防。
9、横向定位轴线之间的距离称为(),一般是按()的模数数列选定的;纵向定位轴线之间的距离称为( ),一般是按( )的模数数列选定的.10、()是实现建筑工业化的前提。
11、楼房的层高是指该层楼面上表面至()的垂直距离.12、7~9层为()建筑。
二、判断题1、内骨架结构、外墙为承重墙,不需设构造和圈梁。
()2、建筑物的二级耐久年限为100年以上。
()3、标志尺寸应符合模数、数列的规定,用以标注建筑物定位轴线之间的距离。
()4、地面竖向定位轴线应与楼地面面层上表面重合。
()5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、门窗洞口的尺寸()6、标志尺寸等于构造尺寸加减允许偏差。
( )7、构造尺寸是指建筑构配件的设计尺寸,它符合模数。
()8、震级越大,烈度越大;距震中越远,烈度越小.()三、选择题1、建筑物最下面的部分是()A首层地面B首层墙或柱C基础D地基2、符合模数数列规定的尺寸为( )A构造尺寸B标志尺寸C实际尺寸D允许偏差值3、按建筑物主体结构的耐久年限,二级建筑物为( )A25~50年B40~80年C50~100年D100年以上4、多层住宅一般选用的结构形式为()A砖木结构B钢筋混凝土结构C砖混结构D钢结构5、下列( )组数字符合建筑模数统一制的要求。
Ⅰ3000mm Ⅱ3330mm Ⅲ50mm Ⅳ1560mmAⅠⅡBⅠⅢCⅡⅢDⅠⅣ6、民用建筑中的开间,进深等其他模数尺寸是选用()A1/2MB1MC3MD6M7、民用建筑按其用途分为( )A居住建筑及公共建筑B居住建筑C大型建筑D大量民用建筑8、下列说法正确的是( )A标志尺寸=构造尺寸B标志尺寸=构造尺寸+缝隙尺寸C实际尺寸=构造尺寸D实际尺寸=构造尺寸+误差9、模数系列主要用于缝隙、构造节点,属于()A基本模数B扩大模数C分模数D标准模数10、高层建筑中常见的结构类型主要有( )A砖混结构B框架架构C木结构D砌体结构四、名词解释1、模数:2、构造尺寸:3、耐火等级:4、剪力墙结构:五、简答题1、影响建筑构造的因素,包括哪三个方面?2、民用建筑主要由那几个部分组成的?3、对剪力墙的要求?第二章基础与地下室一、填空题1、人工地基加固方法有三大类,即( )、( )、( )。
楼地层知识-练习题1、楼板层与地坪层有什么相同和不同之处?答:楼地层包括楼板层和地坪层,是水平方向分隔房屋空间的承重构件。
楼板层分隔上下楼层空间,地坪层分隔大地与底层空间。
由于它们均是供人们在上面活动的,因而具有相同的面层;但由于它们所处位置不同、受力不同,因而结构层有所不同。
楼板层的结构层为楼板,楼板将所承受的上部荷载及自重传递给墙或柱,并由墙、柱传给基础,楼板层有隔声等功能要求;地坪层的结构层为垫层,垫层将所承受的荷载及自重均匀地传给夯实的地基。
2、楼板层的基本组成及设计要求有哪些?答:楼板层的基本组成包括面层、楼板和顶棚三部分。
楼板层的设计应满足建筑的使用、结构、施工以及经济等多方面的要求:①应具有足够的强度和刚度;②满足隔声、防火、热工等方面的要求;③满足建筑经济的要求。
3、常用的装配式钢筋混凝土楼板的类型及其特点和适用范围。
答:常用的预制钢筋混凝土楼板,根据其截面形式可分为平板、槽形板和空心板三种类型。
平板:实心平板一般用于小跨度(1500mm左右),板的厚度通常为60mm。
平板板面上下平整,制作简单,但自重较大,隔声效果差,常用作走道板、卫生间楼板、阳台板、雨棚板、管沟盖板等处。
槽形板:当板的跨度尺寸较大时,为了减轻板的自重,根据板的受力情况,可将板做成由肋和板构成的槽形板。
板长为3~6m的非预应力槽形板,板肋高为120~240mm,板的厚度仅30mm。
槽形板减轻了板的自重,具有省材料、便于在板上开洞等优点,但隔声效果差。
当槽形板正放(肋朝下)时,板底不平整;槽形板倒放(肋朝上)时,需在板上进行构造处理,使其平整,槽内可填轻质材料起保温、隔音作用。
槽形板正放常用作厨房、卫生间、库房等楼板。
当对楼板有保温、隔声要求时,可考虑采用倒放槽形板。
4、现浇筑肋梁楼板的布置原则。
答:在进行现浇筑肋梁楼板的布置时应遵循以下原则:①承重构件,如柱、梁、墙等应有规律地布置,宜做到上下对齐,以利于结构传力直接,受力合理。
第四章楼板层和地面一、试题(一)填空题1.楼板按其所用的材料不同,可分为、、等。
2.钢筋混凝土楼板按其施工方式不同分为、和装配整体式楼板三种。
3.现浇梁板式楼板布置中,主梁应沿房间的方向布置,次梁垂直于方向布置。
4.槽形板为提高板的整体刚度和便于搁置,常将板的封闭。
5.预制钢筋混凝土楼板的支承方式有和两种。
6.预制钢筋混凝土空心楼板的搁置应避免出现支承情况,即板的纵长边不得伸入砖墙内。
7.木地面的构造方式有、和粘贴式三种。
8.顶棚按其构造方式不同有和两大类。
9.阳台按其与外墙的相对位置不同分为、、和转角阳台等。
10.吊顶主要有三个部分组成,即、和。
11.楼板层主要由、和三部分组成。
有特殊要求的房间通常增设附加层。
12.地坪层主要由、和三部分组成。
必要时也可增设附加层。
13.一般四面简支的单向板式楼板,其厚度不小于短边的;四面简支的双向板,其厚度不小于短边的。
14.实心预制钢筋混凝土平板跨度一般在㎜以内,板厚为跨度的1/30,常取60~80㎜,板宽一般为㎜或㎜。
15.预制板可直接搁置在墙上或梁上,为满足结构要求,通常应满足板端的搁置长度。
一般情况下,板搁置在梁上应不小于;搁置在内墙上不小于。
(二)选择题1.现浇水磨石地面常嵌固分格条(玻璃条、铜条等),其目的是。
①防止面层开裂②便于磨光③面层不起灰④增添美观2.槽形板为提高板的刚度,当板长超过m时,每隔1000~1500㎜增设横肋一道。
①4.5m ②9m③6m ④7.2m3.空心板在安装前,孔的两端常用混凝土或碎砖块堵严,其目的是。
①增加保温性②避免板端被压坏③增强整体性④避免板端滑移4.预制板侧缝间需灌注细石混凝土,当缝宽大于时,须在缝内配纵向钢筋。
①30㎜②50㎜③60㎜④65㎜5. 施工方便,但易结露、易起尘、导热系数大。
①现浇水磨石地面②水泥地面③木地面④预制水磨石地面6.吊顶的吊筋是连接的承重构件。
①搁栅和屋面板或楼板等②主搁栅与次搁栅③搁栅与面层④面层与面层7.当首层地面垫层为柔性垫层(如:砂垫层、炉渣垫层或灰土垫层)时,可用于支承面层材料。
