楼板层与地面—楼地层的基本组成及楼板类型

建筑工程细部构造知识汇总建筑构造：研究建筑物的构造组成、各组成部分的组合原理和构造方法的学科。

主要任务是根据建筑物的使用功能、技术经济和艺术造型要求提供合理的构造方案，作为建筑设计的依据。

中国先秦典籍《考工记》对当时营造宫室的屋顶、墙、基础和门窗的构造已有记述。

唐代的《大唐六典》，宋代的《木经》和《营造法式》，明代成书的《鲁班经》和清代的清工部《工程做法》等，都有关于建筑构造方面的内容。

公元前1世纪罗马维特鲁威所著《建筑十书》，文艺复兴时期的《建筑四论》和《五种柱式规范》等著作均有对当时建筑结构体系和构造的记述。

在19世纪，由于科学技术的进步，建筑材料、建筑结构、建筑施工和建筑物理等学科的成长，建筑构造学科也得到充实和发展。

建筑结构是构成建筑物并为使用功能提供空间环境的支承体，承担着建筑物的重力、风力、撞击、振动等作用下所产生的各种荷载；同时又是影响建筑构造、建筑经济和建筑整体造型的基本因素。

为此，就要研究：建筑物的结构体系和构造形式的选择；影响建筑刚度、强度、稳定性和耐久性的因素；结构与各组成部分的构造关系等。

建筑结构体系的类型，基本可分为：木结构建筑、砖混结构建筑和骨架结构建筑（以上为传统结构体系建筑），装配式建筑和工具式模板建筑（以上为现代工业化施工的结构体系建筑），筒体结构建筑、悬挂结构建筑、薄膜建筑和大跨度结构建筑（以上为特种结构体系建筑）等。

门窗构造—遮阳设施门窗概述—窗的构造门窗概述—窗门窗概述—门的构造门窗概述—门坡屋顶—平瓦屋面坡屋顶—构造形式坡屋顶—承重结构坡屋顶—形式与组成平屋顶—涂料、粉剂防水屋面构造平屋顶—卷材屋面防水构造平屋顶—刚性防水屋面构造工程构造—屋顶概述工程构造—楼梯概述工程构造—阳台和雨篷楼梯—台阶与坡道及电梯与自动扶梯钢筋混凝土楼梯—楼梯细部构造楼板层与地面—楼地面种类及构造要点楼板层与地面—钢筋混凝土楼板构造楼板层与地面—楼地层的基本组成及类型墙体—骨架墙构造墙体—块材墙构造墙体—墙身的细部构造知识工程构造—墙体概述工程构造—基础与地下室工程构造—基础工程工程构造—民用建筑专业名词工程构造—建筑模数工程构造—民用建筑的类型工程常用材料—木材工程常用材料—建筑涂料工程常用材料—化学建材工程常用材料—饰面板（砖）工程常用材料—墙体用块材工程常用材料—建筑钢材工程常用材料—砌筑砂浆工程常用材料—混凝土工程常用材料—其他品种水泥工程常用材料—通用硅酸盐水泥工程构造—民用建筑构造组成门窗构造—遮阳设施炎热的夏季，阳光会直接射入室内使得室内温度升高，并产生眩光，室内的过高温度和眩光将直接影响人们的正常工作、学习和生活，因此遮阳设施是为防止阳光直接照入室内而采取的一种建筑措施。

土木工程知识点-楼地层构造基础知识（一）楼地层的组成（二）楼层的类型1、按施工方法分：现浇楼板、预制楼板2、按材料分：木楼板、砖石楼板、钢筋混凝土楼板（三）钢筋混凝土楼板特点：强度高、刚度强、防火、耐久、施工方便，因此被广泛使用。

类型：现浇楼板、预制装配式楼板、装配整体式楼板1、现浇钢筋混凝土楼板特点：整体性强、抗震性能好，是一种适用于各种不规则建筑平面的楼板。

但施工速度慢、湿作业，受气候条件影响较大。

类型：板式楼板、梁板式楼板、无梁楼板、压型钢板组合楼板2、预制装配式钢筋混凝土楼板特点：提高了楼板的使用效率，混凝土的浇制质量好。

简化了现场操作程序，施工工期缩短，是建筑工业化的一种形式，但其结构整体性比现浇钢筋混凝土楼板差，不利于建筑抗震。

类型：实心平板、槽形板、空心板在排板设计中，当不能排满整个房间，与房间平面尺寸出现差额时，可采用下述办法解决：1、适当调整板缝宽度（缝隙小于60mm)。

2、挑砖。

3、局部现浇钢筋混凝土板带。

如预制板上设有隔墙，为了避免隔墙重量由单一预制板承受，宜将隔墙垂直分布于各块预制板上或将隔墙设置于两块预制板连接缝上，使其共同接受隔墙重量。

（四）楼地层的防水有人认为建立新形式的标准化始走向建筑和谐的唯一道路，并且能用建筑技术加以成功地控制．而我的观点不同，我要强调的是建筑最宝贵的性质是它的多样化和联想到自然界有机生命的生长．我认为着才是真正建筑风格的唯一目标．如果阻碍朝这一方向发展，建筑就会枯萎和死亡．要使建筑结构适合于环境，要注意到气候，地位和四周的自然风光，在结合目的来考虑的一切因素中，创造出一个自由的统一的整体，这就是建筑的普遍课题，建筑师的才智就要在这个可提到完满解决上体现。

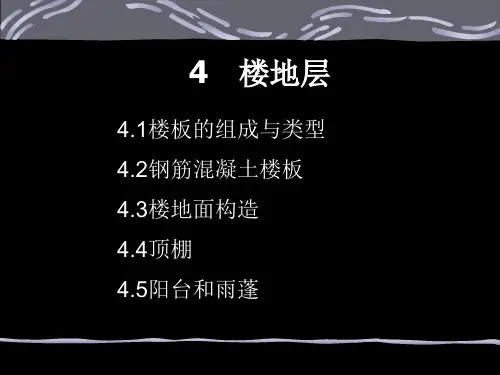

4 楼地层构造、屋顶构造一、楼地层的组成•楼地层：楼板层与底层地坪层的统称。

•楼板层：建筑物中分隔上下楼层的水平构件，它不仅承受自重和其上的使用荷载，并将其传递给墙或柱，而且对墙体也起着水平支撑的作用。

•地坪层：建筑物中与土壤直接接触的水平构件，承受作用在它上面的各种荷载，并将其传给地基。

楼板层主要由面层、结构层和顶棚组成楼板层的组成n面层：楼板层和地层的面层部分，楼板层的面层称楼面，地层的面层称地面。

n结构层：又称楼板。

它是楼板层的承重构件，承受楼板层上的全部荷载，并将其传给墙或柱，同时对墙体起水平支撑的作用，增强建筑物的整体刚度和墙体的稳定性。

n顶棚层：它是楼板层下表面的面层，也是室内空间的顶界面，其主要功能是保护楼板、装饰室内、敷设管线及改善楼板在功能上的某些不足。

地坪层主要由面层、垫层和基层组成。

地坪层的组成•垫层：是地坪层的承重层。

它必须有足够的强度和刚度，以承受面层的荷载并将其均匀地传给垫层下面的土层。

•基层：垫层下面的支承土层。

它也必须有足够的强度和刚度，以承受垫层传下来的荷载。

•附加层：在楼地层中起隔声、保温、找坡和暗敷管线等作用的构造层。

二、楼板的类型楼板层按其结构层所用材料的不同，可分为木楼板、砖拱楼板、钢筋混凝土楼板及压型钢板与混凝土组合楼板等多种形式。

钢筋混凝土楼板因其承载能力大、刚度好，且具有良好的耐久、防火和可塑性，目前被广泛采用。

按其施工方式不同，钢筋混凝土楼板可分为现浇式、装配式和装配整体式三种类型。

1）现浇钢筋混凝土楼板现浇钢筋混凝土楼板：在现场支模、绑扎钢筋、浇捣混凝土，经养护而成的楼板。

特点：成型自由、整体性和防水性好，但模板用量大，工期长，工人劳动强度大，且受施工季节的影响较大。

根据受力和传力情况分：有板式楼板、梁板式楼板、无梁楼板和压型钢板组合板等。

板式楼板：板内不设梁，板直接搁置在四周墙上的板称为板式楼板。

梁板式楼板：由板、次梁、主梁组成的楼板。

板支承在次梁上，次梁支承在主梁上，主梁支承在墙或柱上。

任务三楼地层学习重点楼板层的基本构成与分类钢筋混凝土楼板类型楼地面的防潮、防水和隔声构造雨蓬与阳台构造培养目标掌握楼板层的基本构造和分类熟悉掌握钢筋混凝土楼板的特点、分类、规格、适用条件和细部构造了解楼板层的防潮及防水的一般构造了解雨蓬和阳台的构造知识及常用做法。

任务3.1 楼板层构造一、楼板层的基本概念楼板层是建筑物中分隔上下楼层的水平构件，它一方面承受来自楼板层的全部活荷载和自重，并把这些荷载合理、有序地传给墙或柱；另一方面也对墙体起着水平支撑的作用，以减少风力和地震产生的水平力对墙体的影响，加强建筑物的整体刚度。

此外，楼板层还应具备一定的隔声、防火、防水、防潮等功能。

1.楼板层的组成（1）楼板地面层（2）楼板结构层（3）楼板附加层（4）楼板顶棚层2.楼板的类型楼板的类型按所用材料可分为木楼板、砖拱楼板、钢筋混凝土楼板和压型钢衬板组合楼板等。

钢筋混凝土楼板具有强度高，刚度好，耐久和耐火性能强，应用最为广泛。

3.楼板的设计要求1)要有足够的强度和刚度。

2)满足隔声要求楼板的隔声包括隔绝空气传声和固体传声两方面，后者更为重要。

提高楼层隔声能力的措施有以下几种：①选用空心构件来隔绝空气传声；②在楼板面铺设弹性面层，如橡胶、地毡等；③在面层下铺设弹性垫层；④在楼板下设置悬吊顶棚。

3）满足热工、防火、防水、防潮等要求4）满足合理安排各种设备管线穿过的要求。

5）经济方面的要求。

6）满足地面平整、光洁、耐磨、易于清洁等要求。

7）建筑工业化的要求。

任务3.2 钢筋混凝土楼板构造钢筋混凝土楼板是工业和民用建筑中应用最为广泛的一种楼板。

按施工方式可分现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和钢筋混凝土叠合楼板等类型。

1、现浇钢筋混凝土楼板构造现浇钢筋混凝土楼板是指通过施工现场按支模板、绑扎钢筋和浇灌混凝土等施工程序而成的楼板。

1)板式楼板（1）单向板时（板的长边与短边之比＞2）：（2）双向板时（板的长边与短边之比≤2）：板厚为80mm-160mm;2）现浇梁板式楼板①单梁式楼板：当房间有一个方向的平面尺寸相对较小时，楼板可以只沿短向设梁，梁直接搁置在墙上，这种梁板式楼板属于单梁式楼板。

通过本节的学习，您将：了解楼板的基本组成及类型（一）楼地层的基本组成（a）楼板层（b）地坪层1、楼板层的基本组成（如图4—1（a）所示）楼板是多层建筑水平方向上分隔上下空间的结构构件。

除了承受并传递竖向荷载和水平荷载外，还应具有一定程度的隔声、防火、防水等功能。

同时，建筑物中的各种水平设备管线，也将在楼板内安装。

a）面层位于楼板层的最上层，起着保护楼板层、分布荷载和绝缘的作用，同时对室内起美化装饰作用。

b）结构层主要功能在于承受楼板层上的全部荷载并将这些荷载传给墙或柱；同时还对墙身起水平支撑作用，以加强建筑物的整体刚度。

c）附加层附加层又称功能层，根据楼板层的具体要求而设置，主要作用是隔声、隔热、保温、防水、防潮、防腐蚀、防静电等。

根据需要，有时和面层合二为一，有时又和吊顶合为一体。

d）楼板顶棚层位于楼板层最下层，主要作用是保护楼板、安装灯具、遮挡各种水平管线，改善使用功能、装饰美化室内空间。

2、地坪层的基本组成（如图4—1（b）所示）地坪是指建筑物底层与土壤相接触的水平结构部分，承受地面上的荷载并均匀地传给地基。

a）面层地坪的面层又称为地面，和楼面一样，是直接承受各种物理和化学作用的表面层，起着保护结构层和美化室内的作用。

根据使用和装修要求的不同，有各种不同的做法。

b）结构层结构层起承重和传力作用，通常采用C10混凝土制成，厚度一般为80mm~100mm厚。

c）垫层垫层为结构层与地基之间的找平层和填充层，主要起加强地基、帮助结构层传递荷载的作用。

垫层一般就地取材，如北方可用灰土或碎石，南方多用碎砖或碎石、炉渣三合土。

垫层需夯实。

d）附加层附加层主要是满足某些特殊使用要求而设置的一些构造层次，如防水层、防潮层、保温层、隔热层、隔声层和管道敷设层等。

（二）楼板的类型根据使用材料不同，楼板可分为木楼板、钢筋混凝土楼板和钢衬板组合楼板等多种类型。

a）木楼板（如图4—2（a）所示）木楼板自重轻，保温隔热性能好、舒适、有弹性，只在木材产地采用较多，但耐火性和耐久性均较差，且造价偏高，为节约木材和满足防火要求，现采用较少。
